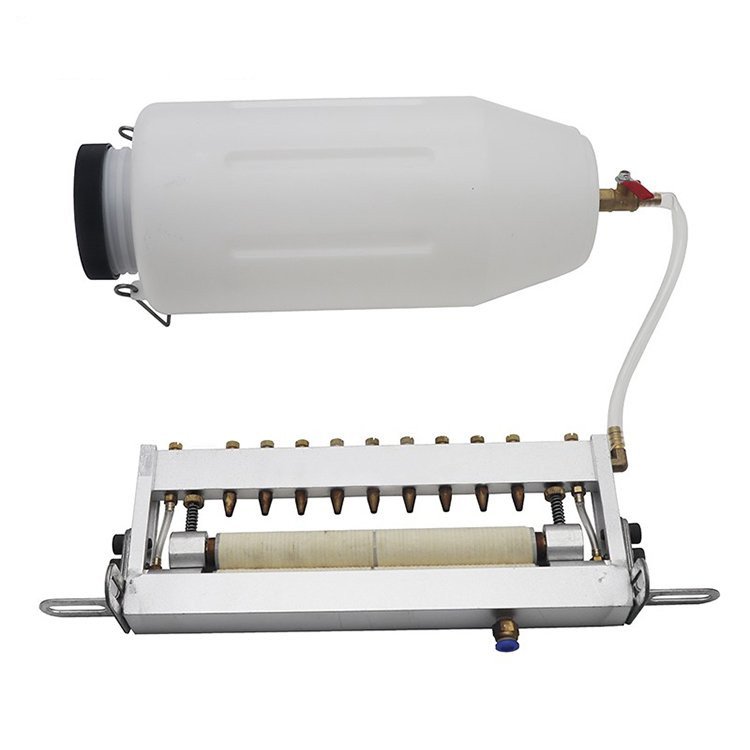

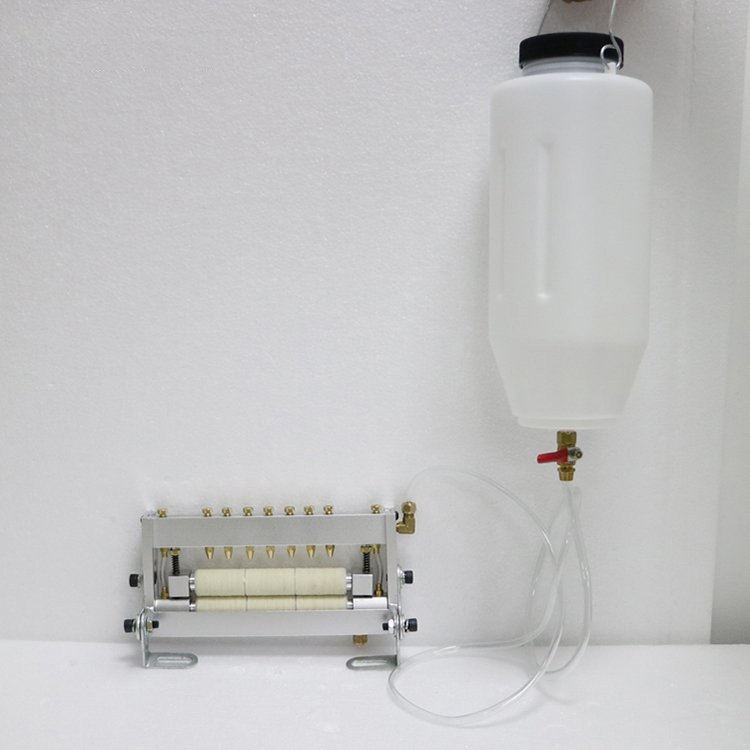

Бак объёмом 4 л подаёт масло самотёком к распределительной планке, а верхний и нижний фетровые ролики наносят плёнку на обе стороны непрерывной полосы перед подающим устройством или штампом.
Подходящий рабочий поток
Эта конфигурация предназначена для непрерывной полосы, которой нужна масляная плёнка на обеих поверхностях до входа в подающее устройство или штамп.
Если проекту нужны сигнал пресса, насос, бак большей ёмкости, циркуляция или поштучная обработка листов, это следует зафиксировать до выбора системы.
Четыре этапа
Количество масла задаётся по зонам на распределительной планке, после чего фетровые сегменты переносят плёнку на материал.
Опубликованная конфигурация использует резервуар объёмом 4 л.
Масло проходит из бака к распределительному узлу по шлангу.
Клапаны задают подачу по участкам фактической ширины полосы.
Верхний и нижний фетровые ролики обрабатывают обе поверхности.
Состав и действие
Размер, расположение и доступ проверяются вместе: бак должен быть доступен для заправки, клапаны — для регулировки, а ролики — для очистки и замены сегментов.

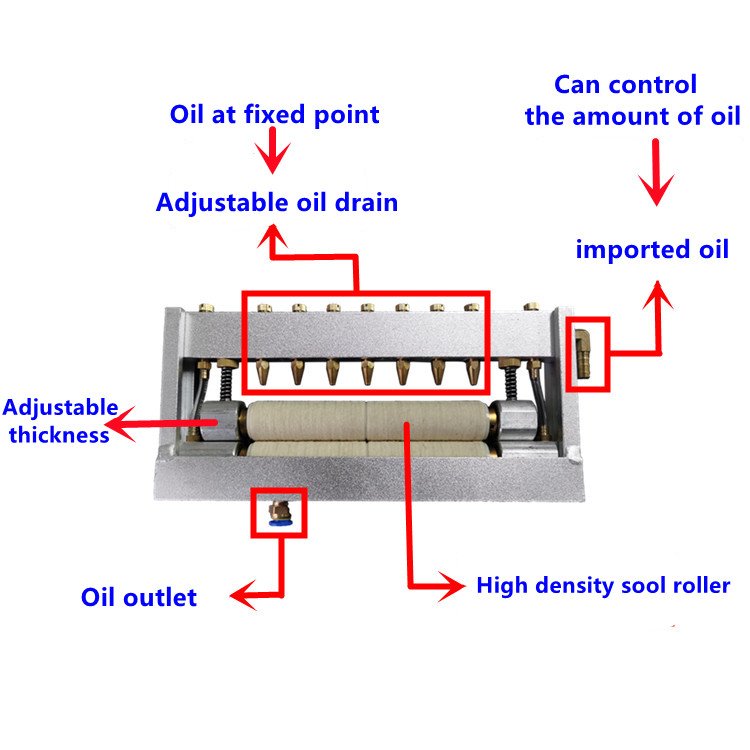

Хранят масло и подают его к распределительной планке самотёком.
Распределяют масло и позволяют корректировать подачу по зонам.
Переносят масло на обе стороны полосы; сегменты можно обслуживать по секциям.
Удерживают роликовый узел на линии прохождения материала и позволяют согласовать толщину полосы.
Практическая ценность
Верхний и нижний ролики работают с обеими поверхностями непрерывной полосы.
Подачу можно сосредоточить в зонах, через которые фактически проходит материал.
Масло поступает из бака самотёком, если проекту не нужны автоматические сигналы и циркуляция.
Фетр собран сегментами, поэтому очистку и замену можно планировать по участкам.
Размер и место установки
Выбирайте полезную длину не меньше фактической ширины полосы. Общая длина роликового узла на 100 мм больше полезной длины.
Учитывайте полосу именно в точке прохождения между роликами.
Полезная длина ролика должна быть равна ширине полосы или превышать её.
Добавьте 100 мм и оставьте доступ к баку, шлангу и регулировкам.
| Модель | Макс. ширина полосы | Общая длина | Толщина материала |
|---|---|---|---|
| CT-65 | 65 мм | 165 мм | 0,1–3,0 мм |
| CT-80 | 80 мм | 180 мм | 0,1–3,0 мм |
| CT-100 | 100 мм | 200 мм | 0,1–3,0 мм |
| CT-150 | 150 мм | 250 мм | 0,1–3,0 мм |
| CT-200 | 200 мм | 300 мм | 0,1–3,0 мм |
| CT-250 | 250 мм | 350 мм | 0,1–3,0 мм |
| CT-300 | 300 мм | 400 мм | 0,1–3,0 мм |
| CT-1200 | 1200 мм | 1300 мм | 0,1–6,0 мм |
Монтаж на линии

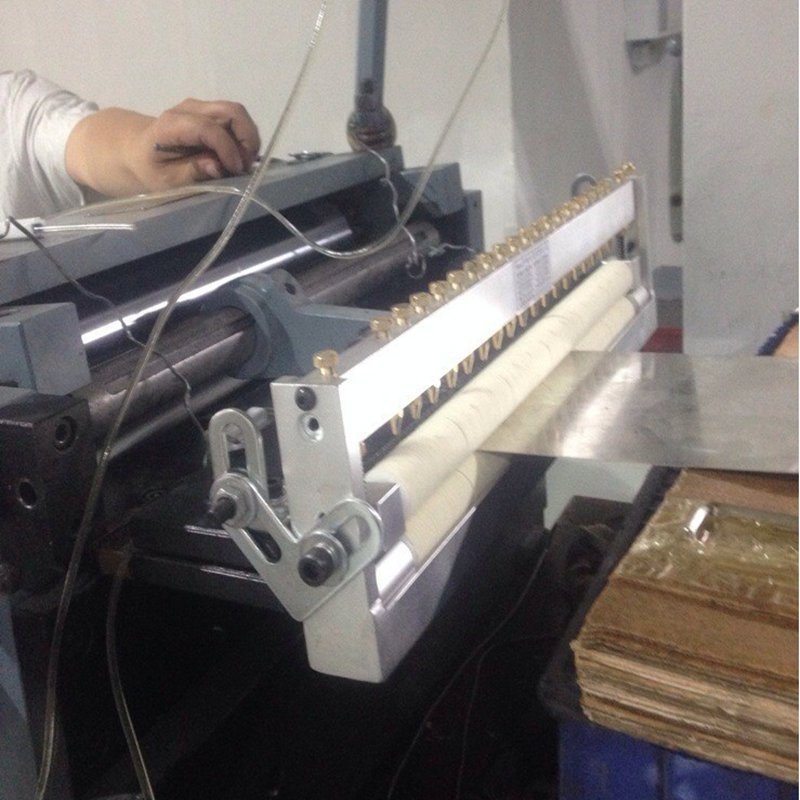

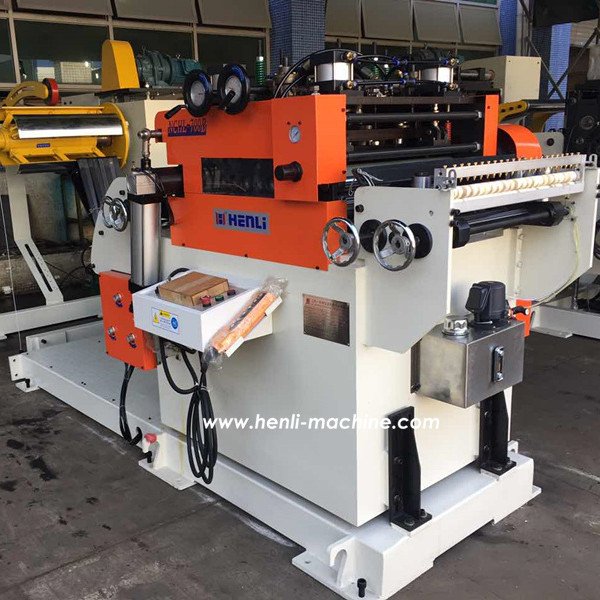

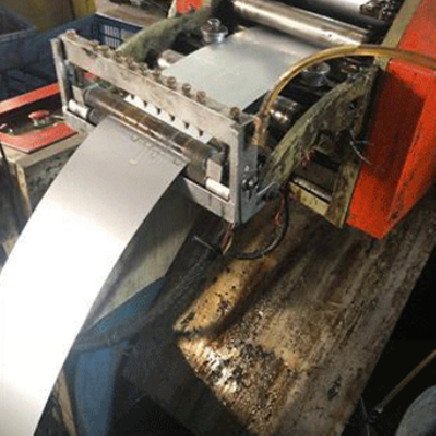

Роликовый узел можно разместить перед подающим устройством или рядом со входом в пресс. Финальное положение должно сохранять выравнивание материала и доступ к обслуживаемым элементам.
Передайте высоту и направление прохождения материала в точке установки.
Укажите расстояние между подающим устройством и прессом.
Оставьте место для заправки бака, настройки клапанов и очистки фетра.
Данные для подбора
Ширины недостаточно: для предложения нужно проверить материал, масло, скорость линии и фактическое место монтажа.
Материал, покрытие, фактическая ширина и толщина.
Тип масла, вязкость и текущий способ нанесения.
Скорость подачи или число ходов пресса в минуту.
Фото или чертёж, высота полосы и доступное расстояние.
Сторона доступа к баку, клапанам и фетровым роликам.
Нужна ли только подача самотёком либо требуются насос, циркуляция или сигнал пресса.
Частые вопросы
Ответы помогают проверить пригодность гравитационной конфигурации до подготовки технического предложения.
Верхний и нижний фетровые ролики контактируют с полосой и переносят масло на обе поверхности до входа материала в штамп.

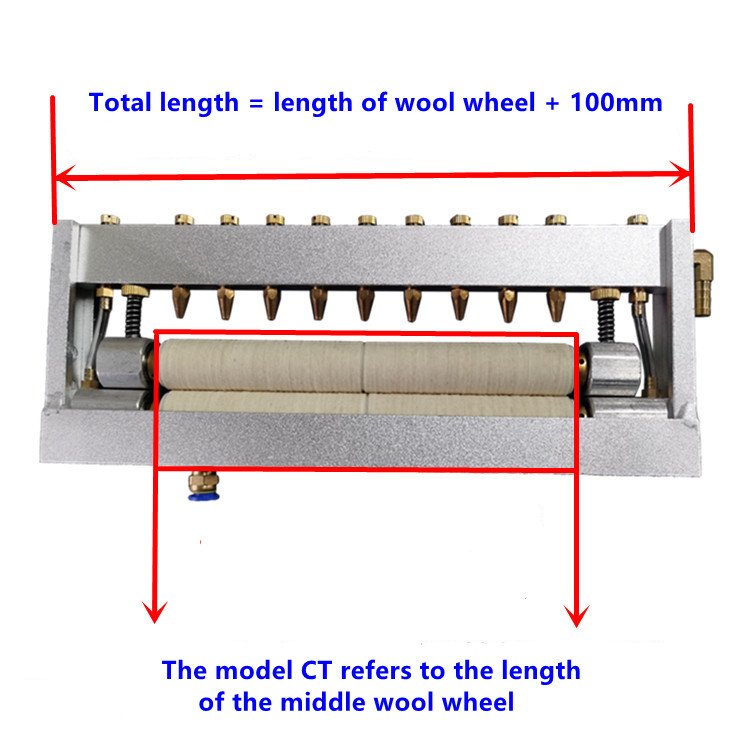

Номер CT соответствует полезной длине фетрового ролика. Выбирайте длину не меньше фактической ширины полосы: например, CT-300 рассчитан на полосу шириной до 300 мм.
Опубликованная общая длина равна полезной длине ролика плюс 100 мм. Дополнительно нужно предусмотреть место для бака, шланга, регулировки и обслуживания.
Фетр высокой плотности собран из отдельных сегментов. Такая конструкция позволяет очищать или заменять секции, не рассматривая ролик как одну неразборную деталь.
Если требуется насос, циркуляция, сигнал пресса, бак большей ёмкости или обработка отдельных листов, укажите это в запросе, чтобы подобрать соответствующую систему.
Подбор конфигурации
HENLI проверит полезную длину ролика, общий габарит, диапазон толщины и условия размещения узла на линии.
