PFR · сбор снятой плёнки и подложки

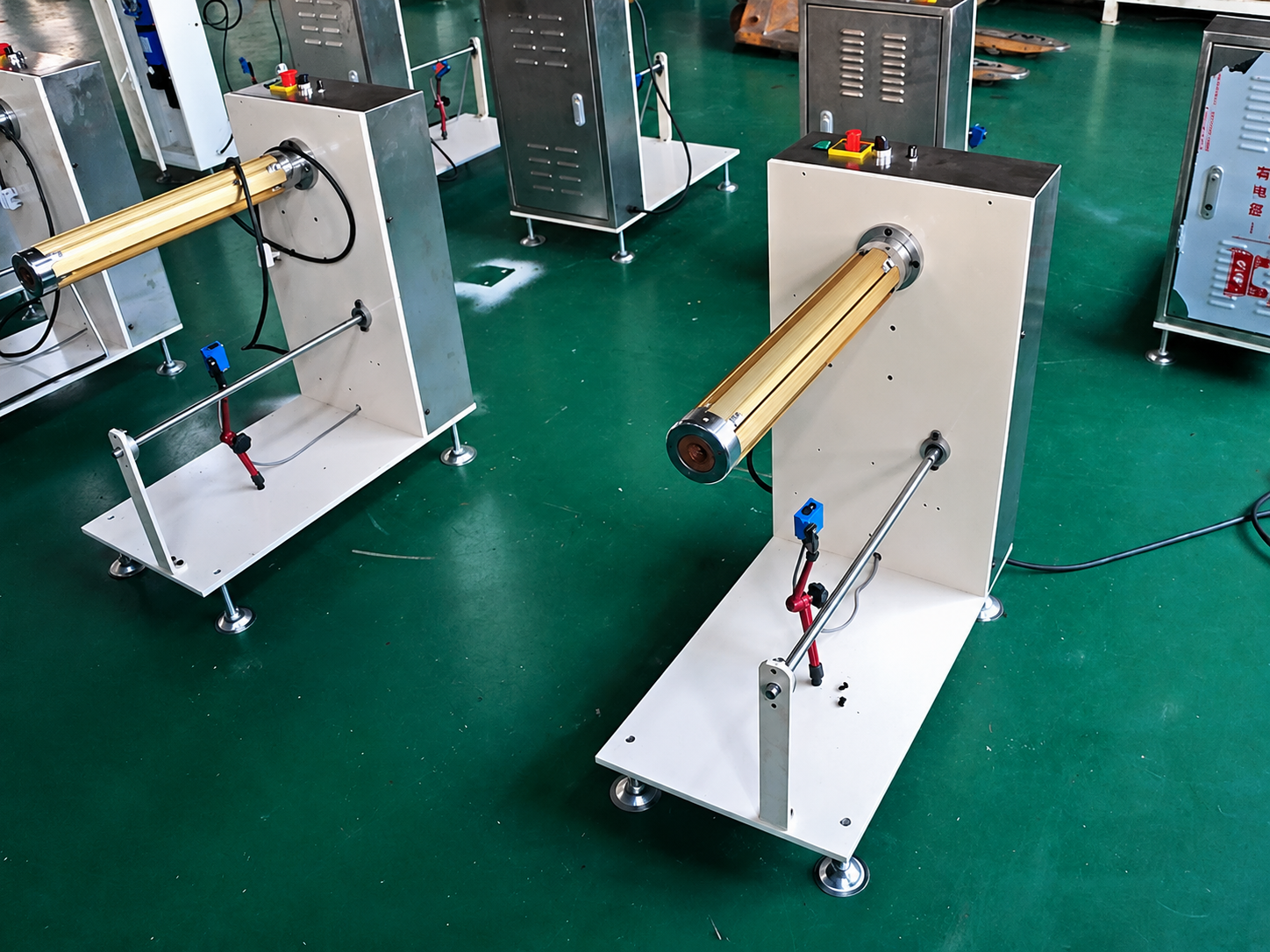

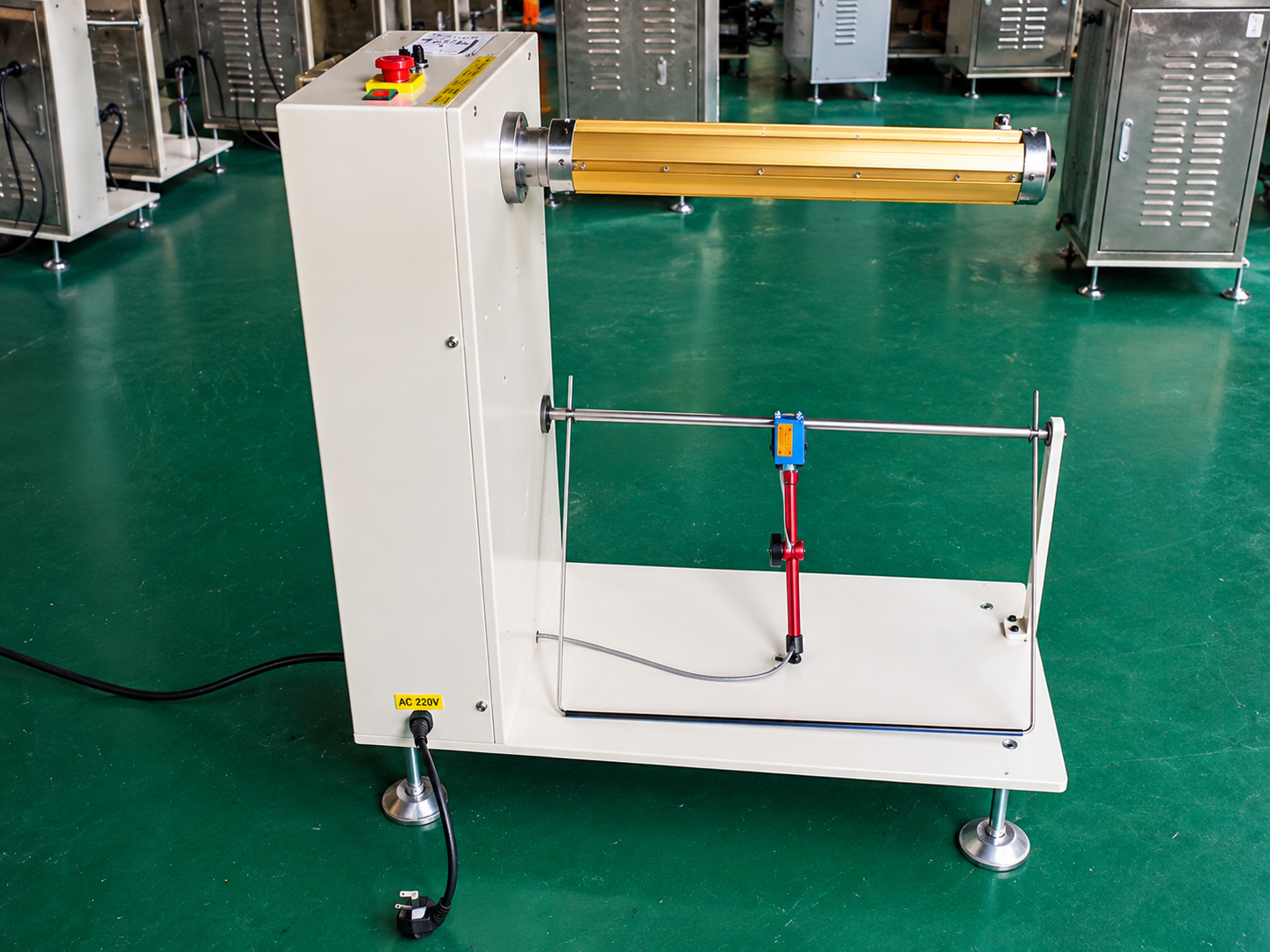

Намотчик защитной плёнки PFR
Собирает защитную плёнку, лайнер, подложку или совместимую лёгкую ленту в рулон после снятия с материала. Сначала определяют материал и сердечник, затем модель, управление и место установки.
- Модели
- PFR-100 / 200 / 300
- Полезная ширина
- 100 / 200 / 300 мм
- Вариант нагрузки
- 100 или 200 кг
- Наружный диаметр рулона
- 200–500 мм
Шаг 01 · задача и путь материала

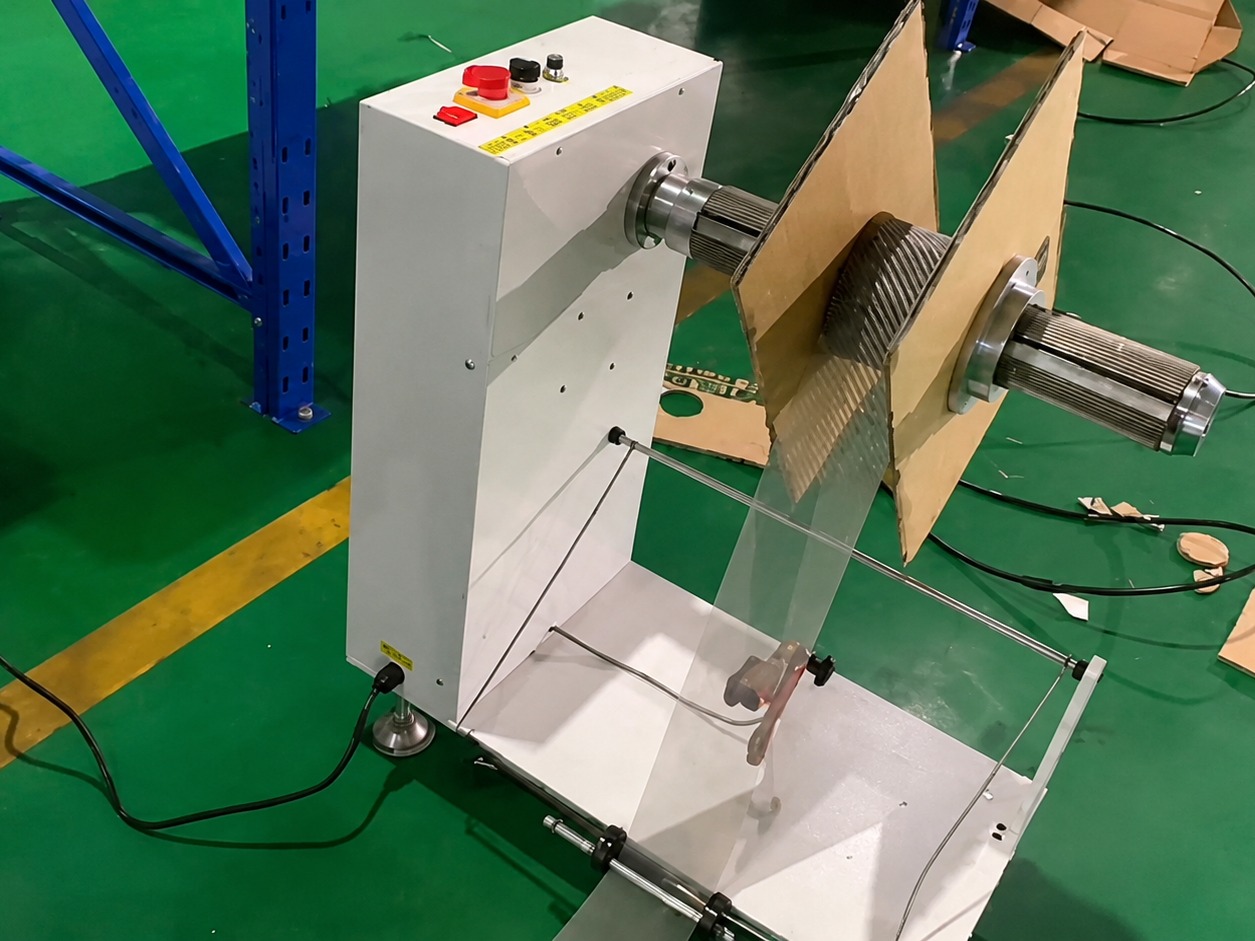

Плёнку нужно снять, направить и принять на сердечник
Точка снятия и направление движения определяют положение PFR. Материал проводят к валу без лишних перегибов, а готовый рулон должен оставаться доступным для снятия.
- 01
Показать точку снятия
Укажите, где плёнка или подложка отделяется от основного материала.
- 02
Зафиксировать направление
Отметьте движение материала и желаемое направление намотки.
- 03
Выбрать сердечник
Нужны внутренний диаметр, материал и длина сердечника.
- 04
Задать готовый рулон
Сообщите требуемые массу и наружный диаметр.
Тяжёлая металлическая полоса и скелет
Для металла нужен специализированный намотчик, рассчитанный на другую механику материала.
Шаг 02 · механический интерфейс

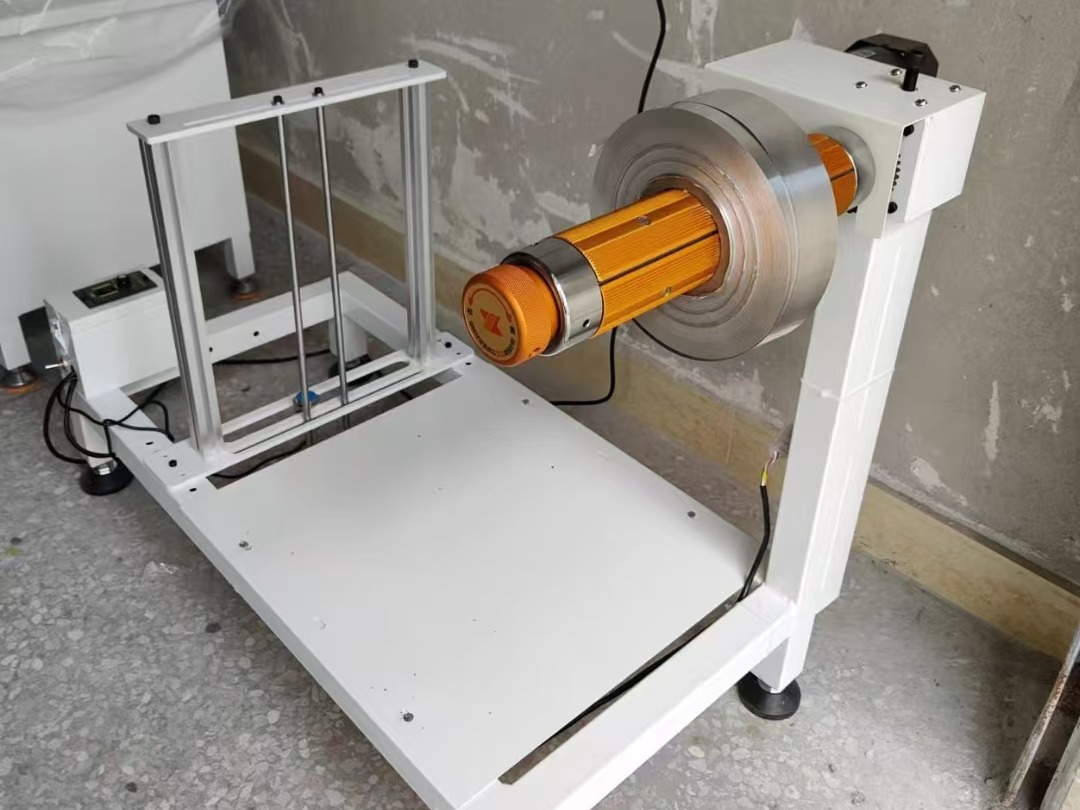

Базовый вал 3 дюйма и адаптация под сердечник

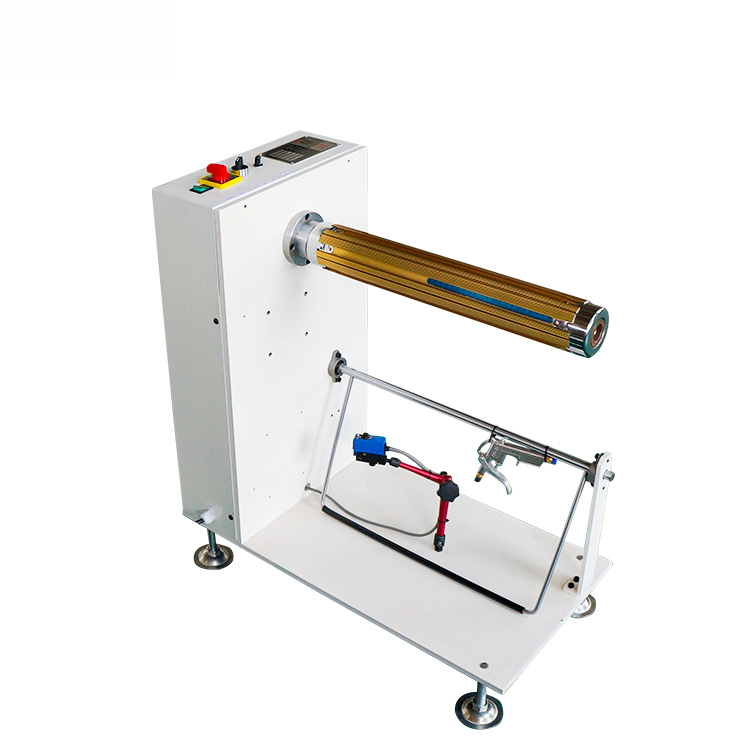

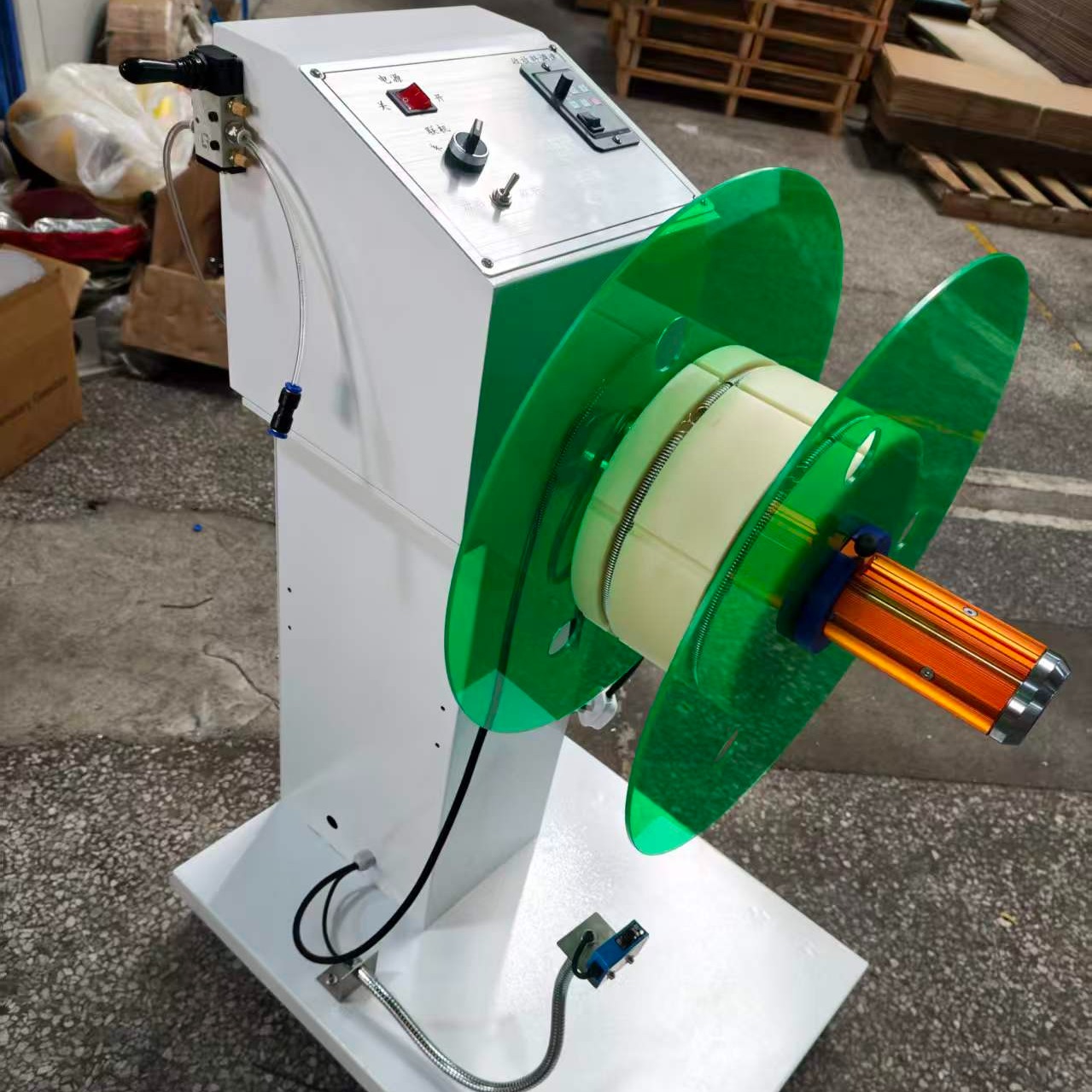

Базовый пневматический вал соответствует 3-дюймовому интерфейсу. Для сердечников 102, 152 или 203 мм заранее согласуют подходящую втулку или фланцы и способ фиксации.
Укажите рабочую длину сердечника и доступ для его установки.
01Внутренний диаметр
102, 152 или 203 мм.
02Материал сердечника
Сообщите материал и состояние торцов.
03Длина сердечника
Сопоставьте её с полезной шириной модели.
04Снятие рулона
Оставьте рабочий доступ вдоль оси вала.
Шаг 03 · логика работы
Выберите способ пуска по реальному процессу
Управление выбирают после того, как понятны точка снятия, поведение свободной петли и доступные сигналы соседней машины.
Шаг 04 · границы конфигурации
Сначала полезная ширина, затем нагрузка, рулон и сердечник
PFR-100, PFR-200 и PFR-300 различаются указанной полезной шириной. Остальные значения служат рамкой для запроса и фиксируются в выбранной конфигурации.
| Модель | Полезная ширина | Вариант нагрузки | Наружный диаметр рулона | Распространённый ID сердечника |
|---|---|---|---|---|
| PFR-100 | 100 мм | 100 или 200 кг | 200–500 мм | 102 / 152 / 203 мм |
| PFR-200 | 200 мм | 100 или 200 кг | 200–500 мм | 102 / 152 / 203 мм |
| PFR-300 | 300 мм | 100 или 200 кг | 200–500 мм | 102 / 152 / 203 мм |
Проектная ширина до 500 мм рассматривается отдельно. Для запроса передайте фактическую ширину материала и требуемую рабочую зону.
Шаг 05 · место в процессе

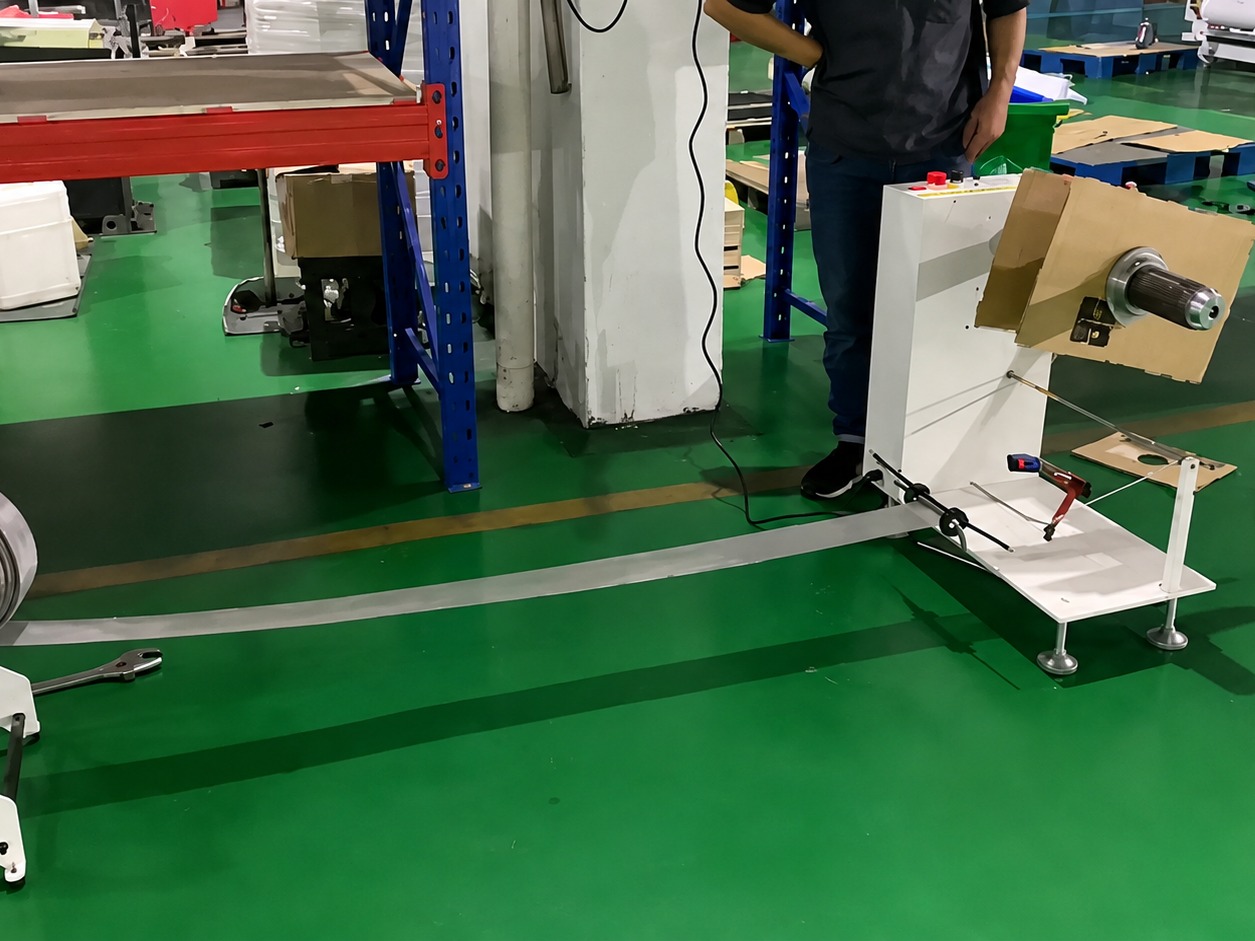

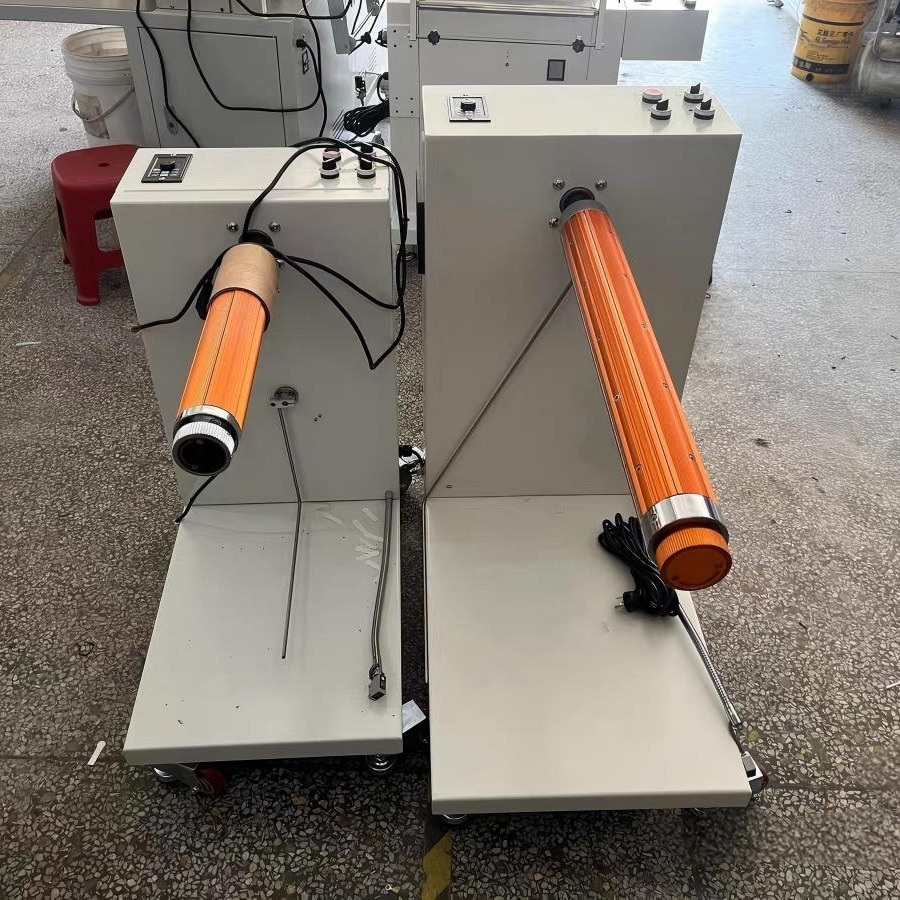

PFR может работать отдельно или рядом с точкой снятия плёнки
Покажите путь материала от основной машины до вала. В компоновке важны направление, высота выхода, свободная петля, рабочий проход и зона снятия рулона.
На фото или плане отметьте точку снятия, направление и высоту материала.
Соседние машины не должны блокировать установку сердечника и снятие рулона.
Положение выбирают по маршруту снятого материала и доступу оператора.
Уточняют высоту выхода, расстояние и направление намотки.
Согласуют последовательность пуска, остановки и обмен сигналами.
Шаг 06 · не смешивать задачи
Лёгкая плёнка и металлическая полоса требуют разных намотчиков
PFR выбирают по плёнке, бумаге или совместимой лёгкой ленте. Масса рулона сама по себе не делает оборудование пригодным для металлического скелета, штампованных деталей или тяжёлой полосы.
Защитная плёнка и подложка
Опишите материал, ширину, сердечник, рулон и положение в линии.
Металл и штампованный скелет
Нужна специализированная конструкция с другими механическими границами.
Шаг 07 · установка и обслуживание

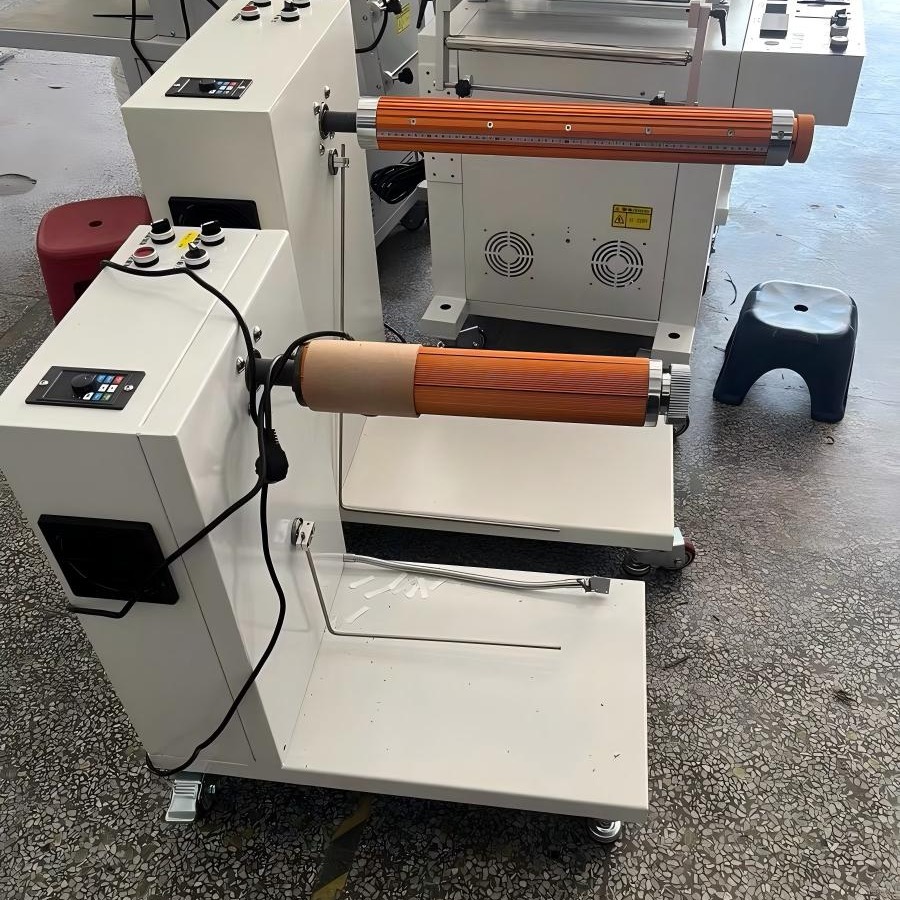

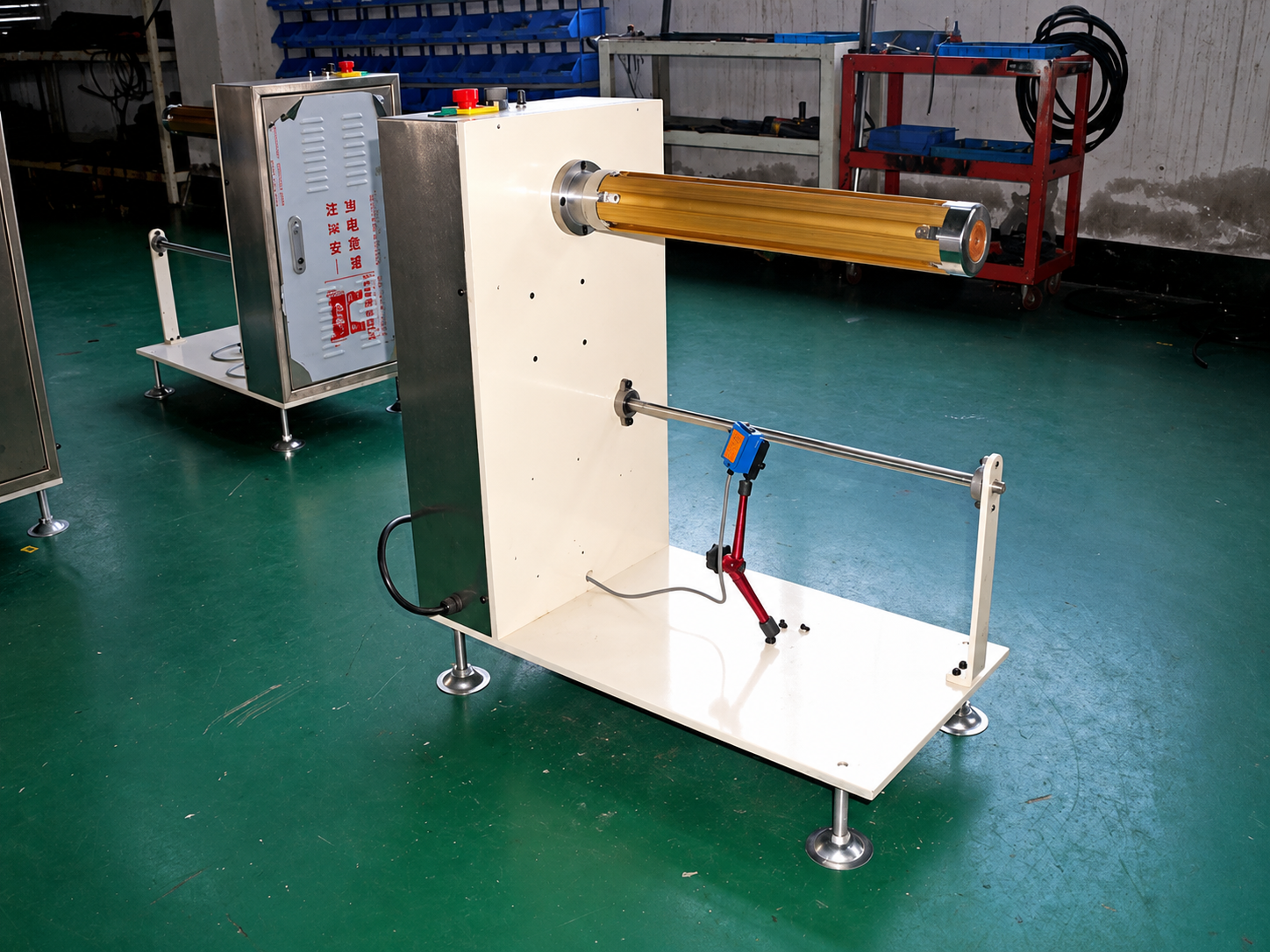

Проверьте две проекции и рабочую зону вокруг вала
Одной общей фотографии недостаточно. Нужны вид сбоку, вид спереди, расстояние до точки снятия, высота материала и зона, в которую оператор снимает готовый рулон.
Покажите соседнее оборудование и реальное расстояние до точки снятия.
Оставьте место для сердечника, рулона и действий оператора.
Точка снятияВысота выходаНаправление намоткиПуть материалаЗона снятия рулонаПроход и обслуживание
Данные для первой рекомендации
Передайте материал, рулон, процесс и план участка
Скорость линии и допустимое натяжение здесь являются входными данными проекта, а не заявленными характеристиками PFR. HENLI использует их для проверки конфигурации.
- 01
Материал
Плёнка, лайнер, бумага, подложка или другая лёгкая лента.
- 02
Ширина и толщина
Фактическая ширина; толщина, если она известна.
- 03
Готовый рулон
Требуемые масса и наружный диаметр.
- 04
Сердечник
Внутренний диаметр, длина и материал.
- 05
Направление
Сторона входа материала и направление намотки.
- 06
Процесс
Скорость линии и допустимое натяжение материала.
- 07
Основная машина
Модель, точка снятия, высота выхода и доступные сигналы.
- 08
Пространство
План, проходы, соседние узлы и зона снятия рулона.
- 09
Фото или видео
Общий вид участка и крупный план поведения материала.
На форме нет загрузки файлов. После первого контакта отправьте фото, видео или план ответным письмом либо через WhatsApp.
Перед предложением
Материал, сердечник, управление и установка
Какие материалы можно собирать на PFR?
PFR рассматривают для снятой защитной плёнки, лайнера или разделительной бумаги, подложки и совместимой лёгкой ленты. Фактический материал, ширину и поведение при намотке нужно указать в запросе.
Можно ли наматывать на PFR металлическую полосу или скелет?
PFR не предназначен для тяжёлой металлической полосы, штампованных клемм или непрерывного металлического скелета. Для таких задач подбирают специализированный намотчик с другой механикой и требованиями безопасности.
Какие сердечники подходят к намотчику?
Базовый интерфейс использует пневматический вал 3 дюйма. Для распространённых сердечников с внутренним диаметром 102, 152 или 203 мм применяют соответствующую адаптацию вала, втулки или фланцев.
Как запускается и останавливается PFR?

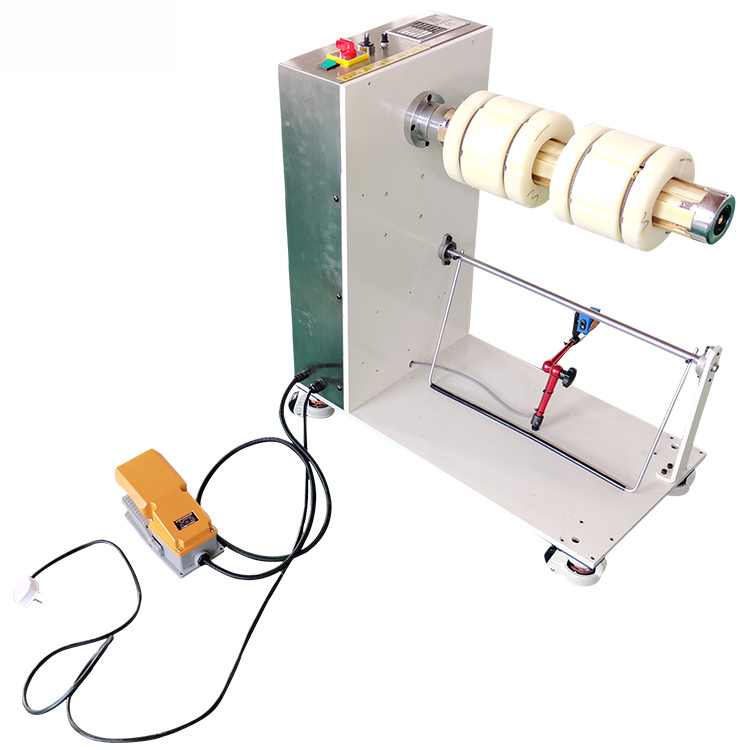

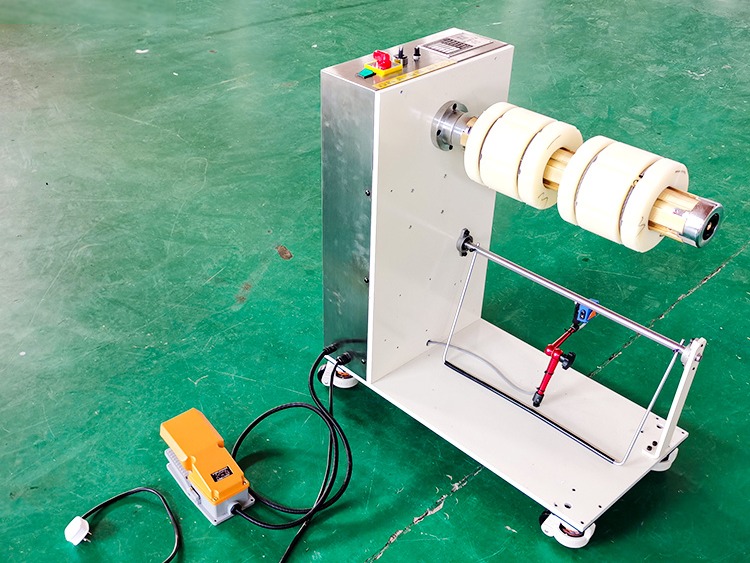

Один из вариантов — ножная педаль пуска и остановки. Фотоэлектрическое или механическое обнаружение перемещения рассматривают как отдельный вариант управления; синхронизация с основной машиной не предполагается автоматически.
Можно ли поставить PFR рядом с существующей линией?
Да, PFR можно рассматривать как отдельную станцию или как узел рядом с местом снятия плёнки. Для компоновки нужны направление материала, высота выхода, свободное пространство, проходы и доступ к готовому рулону.
Какие данные нужны для выбора PFR-100, PFR-200 или PFR-300?
Передайте материал, его ширину и толщину, если она известна, массу и наружный диаметр готового рулона, внутренний диаметр и материал сердечника, направление намотки, скорость линии, допустимое натяжение, данные соседнего оборудования, высоту выхода и фото или видео участка.
Технический запрос PFR
Покажите материал и точку, где его нужно собрать
HENLI сопоставит полезную ширину, сердечник, готовый рулон, управление и компоновку, затем уточнит состав предложения.
- Материал, ширина и толщина, если она известна
- Масса и наружный диаметр готового рулона
- ID, длина и материал сердечника
- Направление намотки
- Скорость линии и допустимое натяжение
- Основная машина, высота выхода и доступные сигналы
- Фото, видео или план свободного пространства
