QPZ · фотоэлектрическое обнаружение у доступа к прессу
Световая завеса безопасности QPZ для пресса
Передатчик и приёмник формируют поле обнаружения у доступа к прессу и передают выходной сигнал внешней цепи управления. Исполнение выбирают по шагу лучей, высоте защиты, расстоянию и типу выхода.
- Стандартный шаг
- 20 или 40 мм
- Высота защиты
- 60–600 мм
- Расстояние обнаружения
- 0,3–3 м
- Время отклика компонента
- <15 мс
Шаг 01 · граница решения
Сигнал обнаружения — только одна часть защитной цепи
Наличие световой завесы не подтверждает безопасность пресса само по себе. До выбора модели нужно понимать опасную зону, путь доступа и реальную остановку машины.
- 01
Оценить риск
Определить опасное движение, рабочий доступ и возможные обходные пути.
- 02
Измерить остановку
Зафиксировать полное время остановки пресса в фактической конфигурации.
- 03
Назначить расстояние
Рассчитать безопасное расстояние по применимым требованиям проекта, а не по габаритной формуле QPZ.
- 04
Спроектировать цепь
Согласовать вход контроллера, логику остановки, ограждения и требуемое исполнение выхода.
- 05
Проверить установку
Квалифицированный специалист валидирует монтаж, обнаружение и остановку до ввода в работу.
На странице не назначаются CE, PL, SIL, Type или другой уровень безопасности. Такие выводы возможны только по подтверждённой документации конкретного исполнения и всей машины.
Шаг 02 · поле обнаружения
Высота защиты начинается с проёма, а не с длины профиля
Сначала задают участок доступа, который должен находиться в поле лучей. Затем сопоставляют количество лучей, шаг и расстояние между передатчиком и приёмником.
- H
- Высота защитыЭффективная зона, покрытая лучами.
- D
- Шаг лучей20 или 40 мм в стандартных сериях.
- N
- Количество лучей4, 6, 8, 10, 12 или 16.
Связь для высоты защитыH = (N − 1) × D
Она не определяет безопасное расстояние до опасной зоны.
Шаг 03 · положение у машины

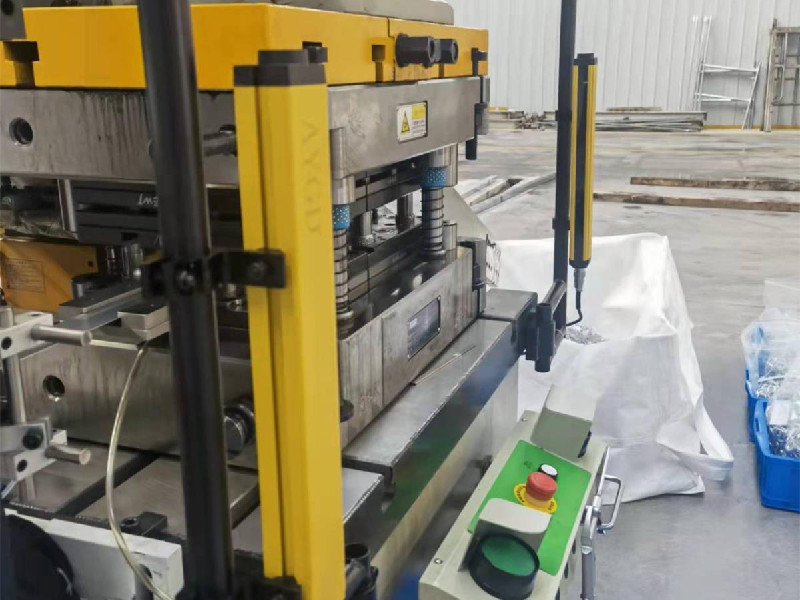

Три примера показывают, почему стойка проектируется по месту

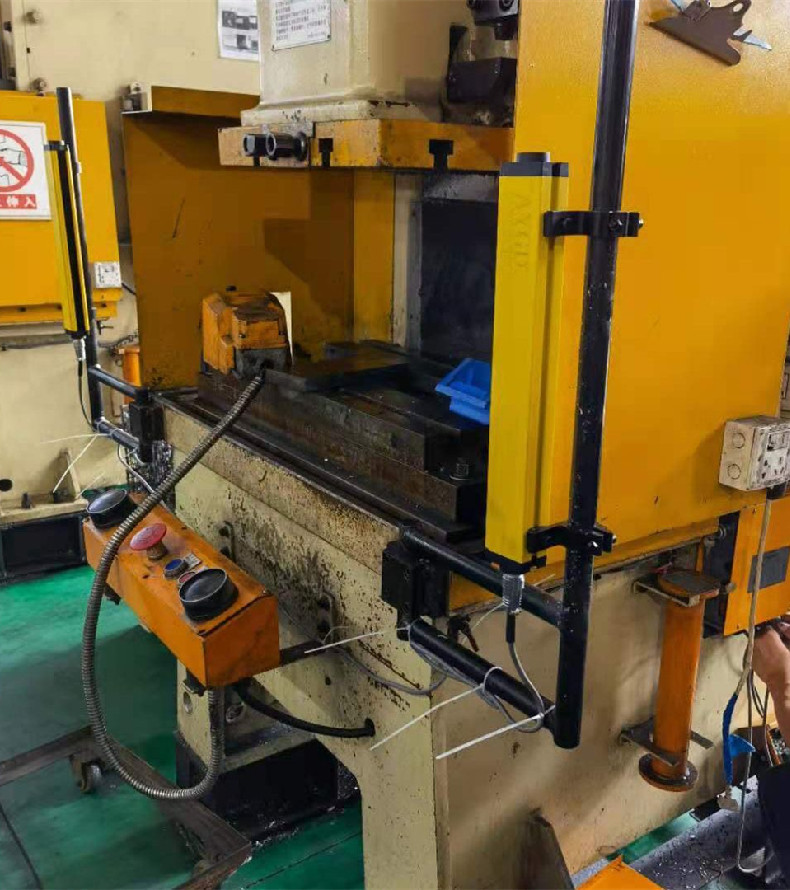

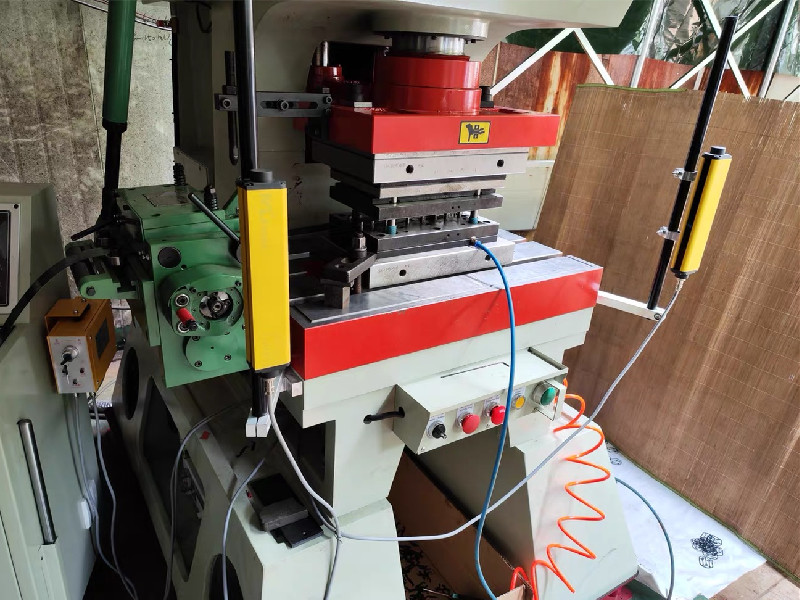

Ширина доступа, жёсткие точки крепления, проход оператора и возможность обхода поля определяют положение профилей и опорной конструкции.
Шаг 04 · конструкция и среда
Четыре проверки перед выбором исполнения

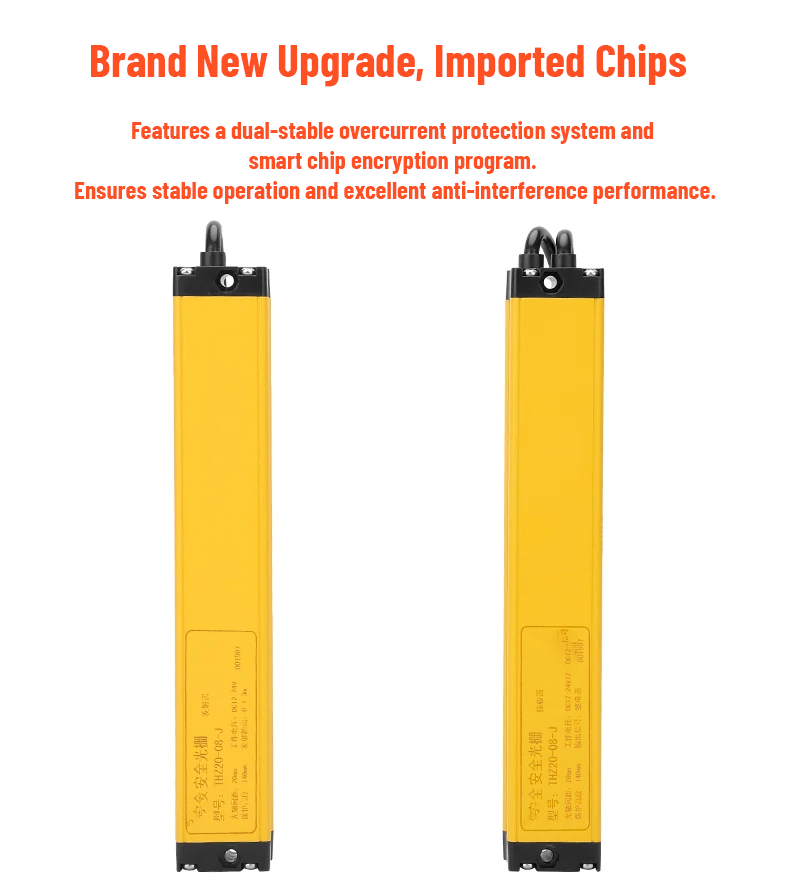

Корпус, электроника, диагностика и потребление помогают оценить среду и обслуживание, но не заменяют проверку всей защитной функции.

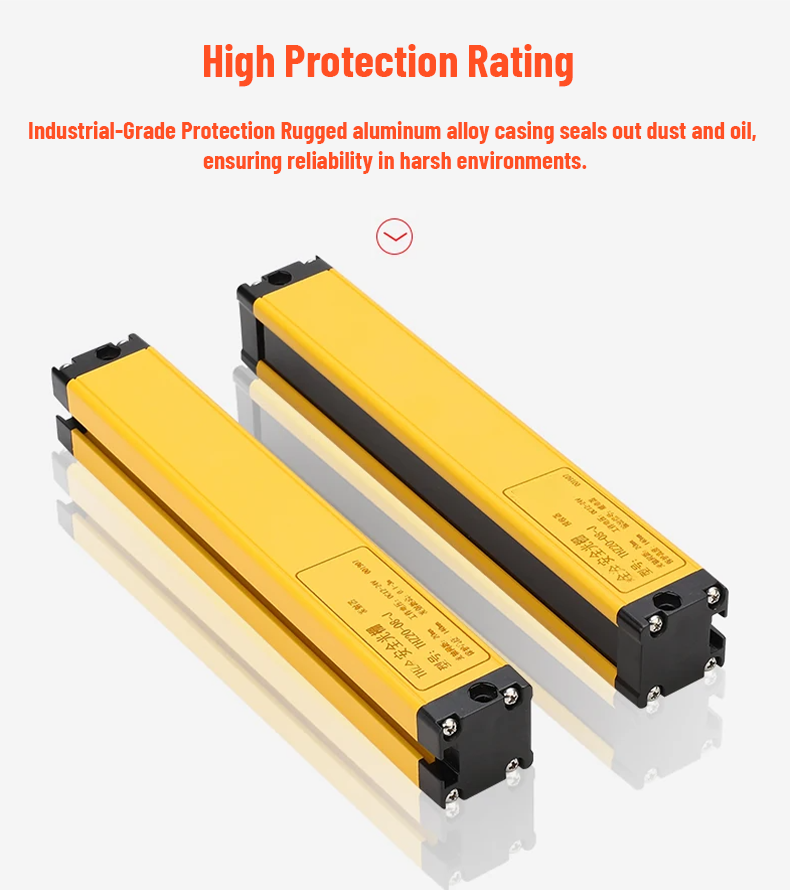

02 · корпус
Алюминиевый профиль · IP66
Сообщите масло, пыль, влагу и способ очистки. IP66 не подтверждает химическую стойкость или взрывозащиту.
03 · диагностика

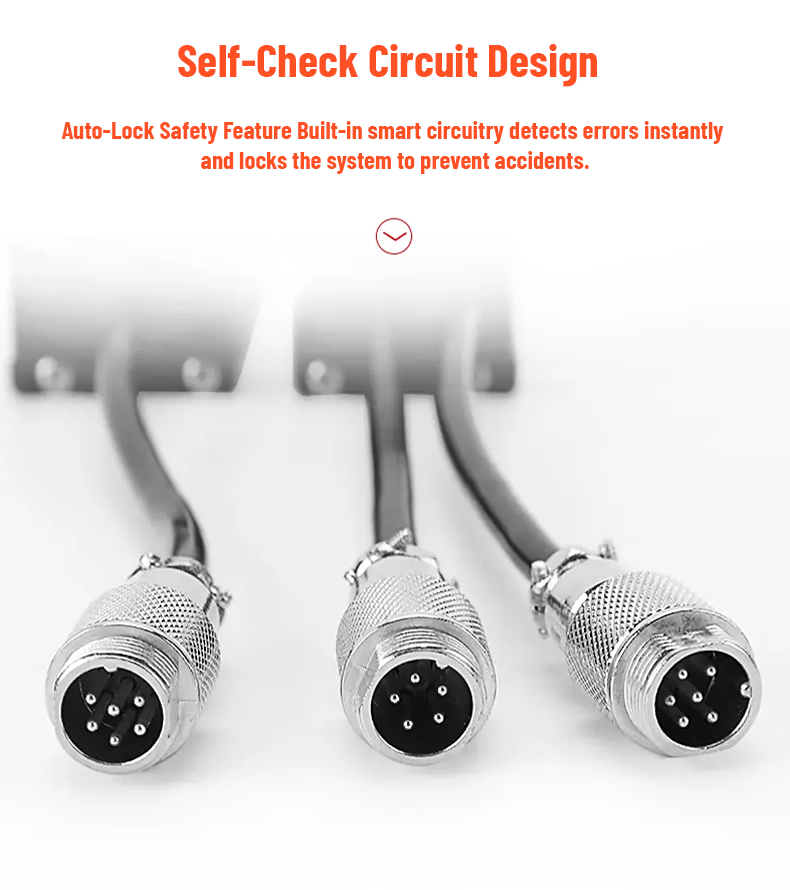

Самопроверка и блокировка при ошибке
Эти функции указаны для компонента и не присваивают установленной системе уровень безопасности.

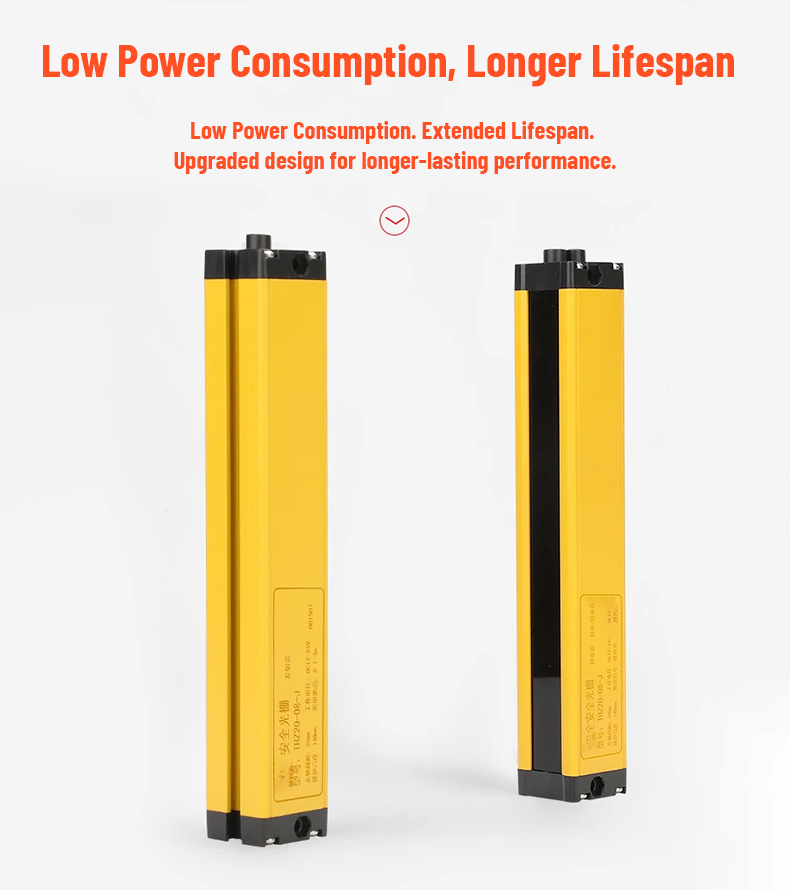

04 · потребление
Менее 5 Вт
Питание и выход всё равно согласуют с контроллером и электрической схемой пресса.
Шаг 05 · шаг лучей и модели

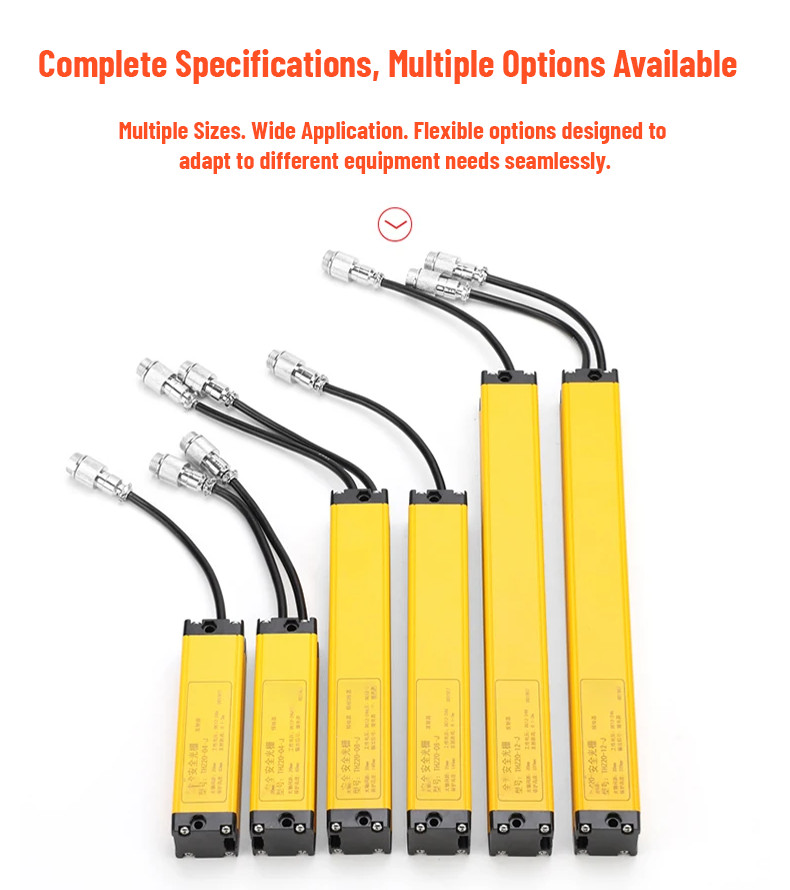

Сравните QPZ-20 и QPZ-40 по зоне обнаружения

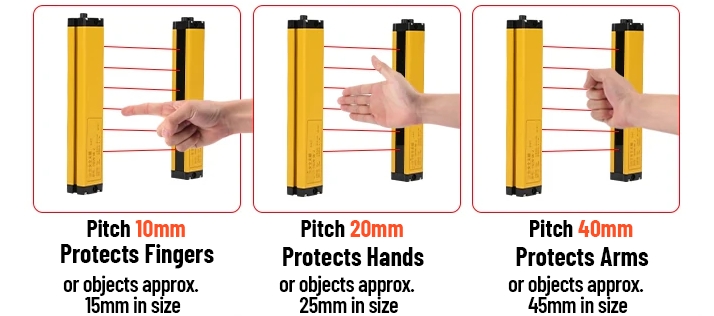

Обнаруживаемый размер указан ориентировочно. Он помогает предварительному выбору, но не является обещанием защиты пальцев, кисти или руки.
Для 10 мм стандартная таблица моделей отсутствует; исполнение уточняется по запросу.
Шаг 20 мм
Ориентировочное обнаружение: 25 ммСтандартная таблица охватывает высоту защиты 60–300 мм.
Шаг 40 мм
Ориентировочное обнаружение: 45 ммСтандартная таблица охватывает высоту защиты 120–600 мм.
20 мм между лучами
| Модель | Лучей | Высота защиты | Общая высота по таблице |
|---|---|---|---|
| QPZ-20-04J | 4 | 60 мм | 134 мм |
| QPZ-20-06J | 6 | 100 мм | 170 мм |
| QPZ-20-08J | 8 | 140 мм | 214 мм |
| QPZ-20-10J | 10 | 180 мм | 252 мм |
| QPZ-20-12J | 12 | 220 мм | 278 мм |
| QPZ-20-16J | 16 | 300 мм | 360 мм |
40 мм между лучами
| Модель | Лучей | Высота защиты | Общая высота по таблице |
|---|---|---|---|
| QPZ-40-04J | 4 | 120 мм | 195 мм |
| QPZ-40-06J | 6 | 200 мм | 275 мм |
| QPZ-40-08J | 8 | 280 мм | 355 мм |
| QPZ-40-10J | 10 | 360 мм | 440 мм |
| QPZ-40-12J | 12 | 440 мм | 520 мм |
| QPZ-40-16J | 16 | 600 мм | 685 мм |
Значения общей высоты выше приведены как отдельные данные модели. Не пересчитывайте их по справочным формулам ниже — перед заказом запросите фактический габаритный чертёж исполнения.
Шаг 06 · общие параметры
Сначала физический диапазон, затем электрический интерфейс
- Высота защиты
- 60–600 мм
- Шаг лучей
- 20 или 40 мм
- Количество лучей
- 4 / 6 / 8 / 10 / 12 / 16
- Стандартное расстояние
- 0,3–3 м
- Питание световой завесы
- 10–30 В DC
- Потребление
- <5 Вт
- Время отклика компонента
- <15 мс
- Сопротивление изоляции
- ≥100 МОм
- Рабочая температура
- −20…+70 °C
- Степень защиты корпуса
- IP66
- Материалы
- Алюминиевый сплав, усиленный нейлон и ABS
- Выход
- Реле либо NPN/PNP; NO/NC по версии
<15 мс — время отклика компонента,а не полное время остановки пресса.

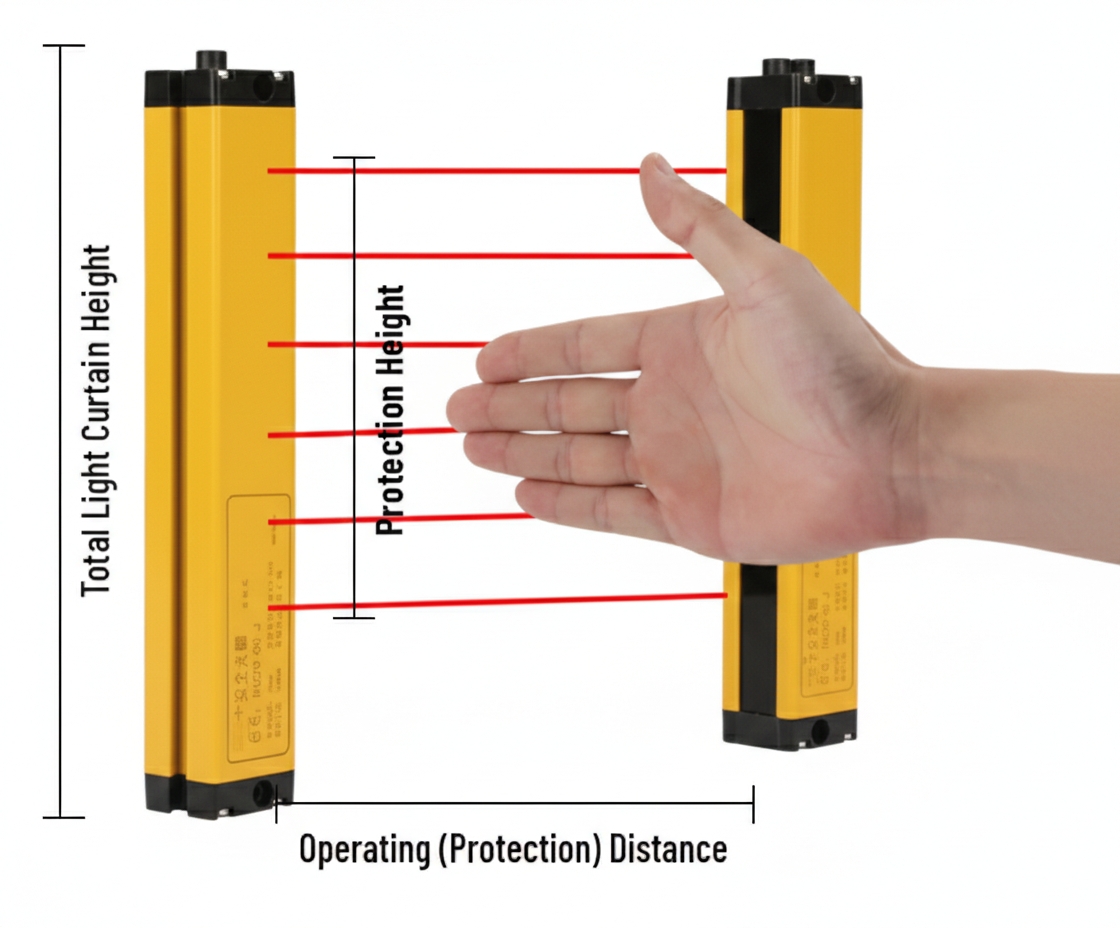

H = (N − 1) × DL = H + 40 ммK = L − 10 ммПрофиль 30 × 31 мм
Формулы относятся только к обозначениям этой справочной схемы. Они не заменяют столбец общей высоты в таблицах и не рассчитывают безопасное расстояние.
Шаг 07 · комплект и крепление
Отделите показанный комплект от опор и контроллера проекта

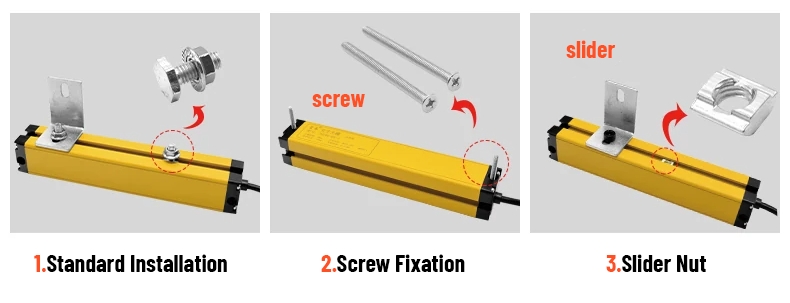

До заказа подтвердите, какие точки крепления доступны на прессе и достаточно ли места для выравнивания передатчика и приёмника.
Внешний контроллер, стойки и машинная цепь остановки в этот перечень не входят.
Инструменты, показанные для монтажной подготовки
- Дрель и свёрла
- Метчики M6 и M8
- Шестигранные ключи 6 и 8 мм
- Разводной ключ
- Инструмент для снятия изоляции
- Мультиметр

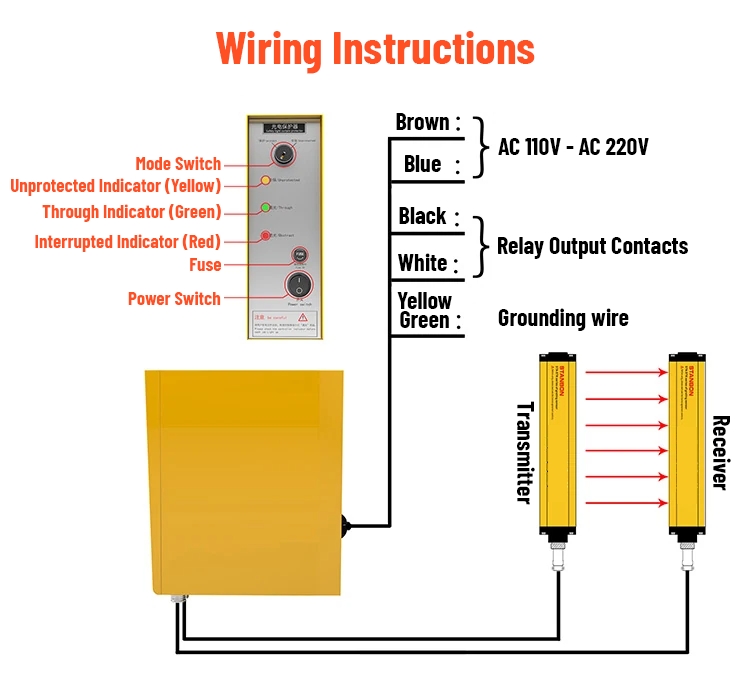

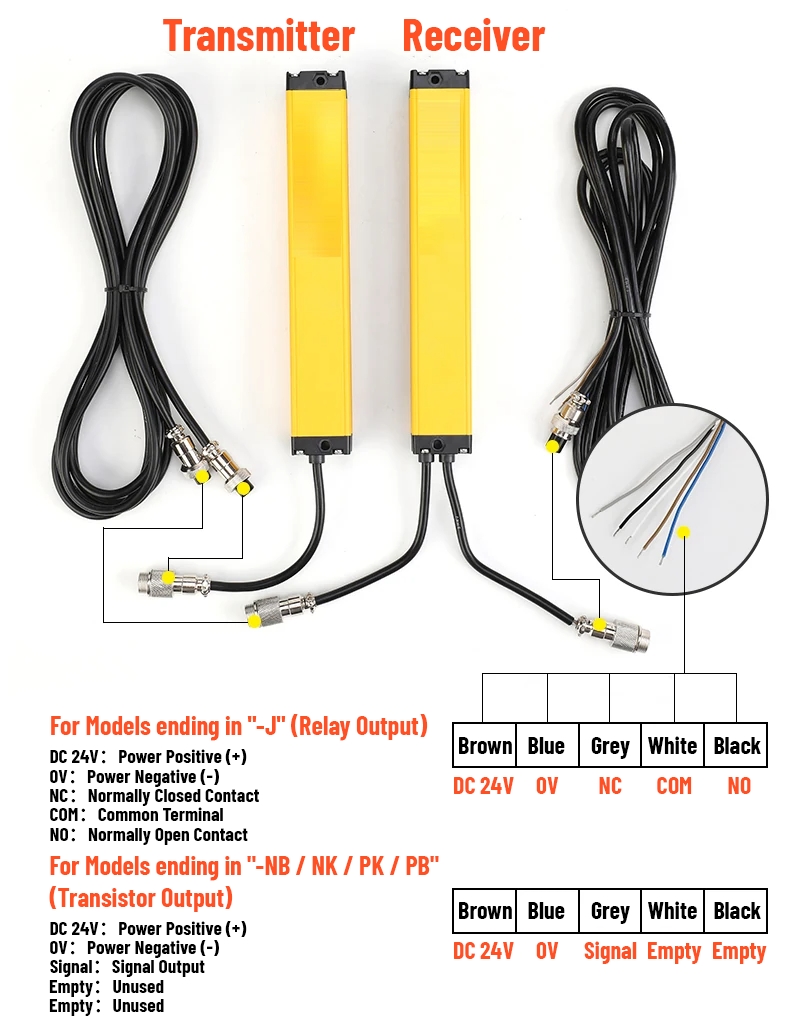

Шаг 08 · выход и подключение
Выберите интерфейс до изготовления кабельной схемы
Конкретное исполнение, логику выхода и включение в цепь остановки сверяют с электрической схемой пресса. Подключение выполняет квалифицированный специалист.
NC / COM / NO
- Коричневый
- +24 В DC
- Синий
- 0 В
- Серый
- NC
- Белый
- COM
- Чёрный
- NO
NPN или PNP · NO или NC
- Коричневый
- +24 В DC
- Синий
- 0 В
- Серый
- Сигнал
- Белый / чёрный
- Не используются
Точное соответствие кода, полярности и логики подтверждают по выбранной версии; по буквам оно здесь не назначается.
110–220 В AC относится только к показанному контроллеру, а не к питанию световой завесы.
Справочные схемы не являются готовой схемой безопасности пресса.Номинал 10–30 В DC относится к световой завесе; окончательное питание, интерфейс и цепь остановки подтверждают по фактическому оборудованию.
Шаг 09 · механическая последовательность
Опоры, выравнивание и контроллер показаны как один из вариантов

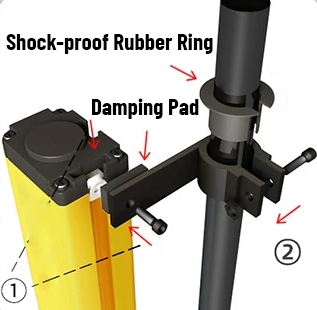

Стойки, амортизирующие элементы и внешний контроллер на этих изображениях не следует автоматически считать стандартным комплектом.
-
01–02Основание и стойка
Подготовить опорную базу и закрепить вертикальную трубу показанной конструкции.
-

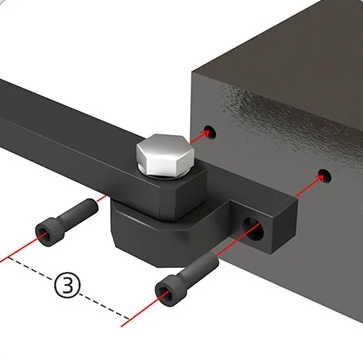

03Боковой рычаг
Разметить, просверлить и нарезать резьбу в согласованной жёсткой точке машины.
-

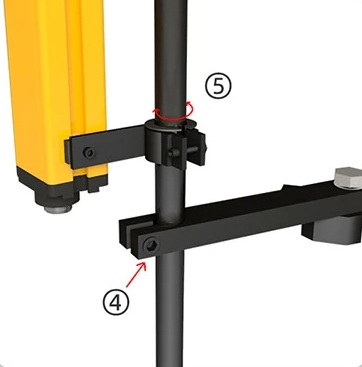

04–05Профили и выравнивание
Установить обе стороны и добиться устойчивого сигнала по всей требуемой высоте.
-

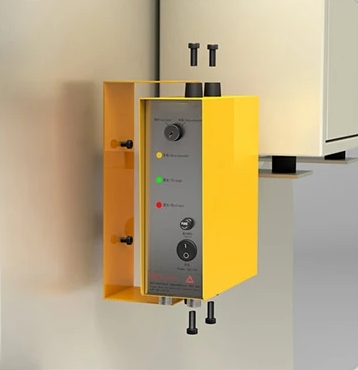

06Внешний контроллер
Если он предусмотрен проектом, согласовать место около электрического шкафа и завершить подключение.
Четыре проверки установленной системы
- ВыравниваниеСтабильный сигнал по всему проёму.
- ПрерываниеПроверка поля на разных высотах.
- ОстановкаИзмеренная и документированная остановка машины.
- ОбходНет доступа вокруг, над или под полем.
Данные для предварительного выбора
Передайте зону доступа, остановку и электрический интерфейс
Эти данные нужны для проверки исполнения QPZ. Подбор модели не заменяет оценку риска и валидацию установленной защитной системы.
- 01
Пресс
Тип, модель, электрическая схема и доступное питание.
- 02
Зона доступа
Фото, ширина, высота и возможные обходные пути.
- 03
Высота защиты
Какую часть проёма должно перекрывать поле.
- 04
Шаг лучей
20 или 40 мм и минимальный объект для обнаружения.
- 05
Расстояние
Фактический промежуток между передатчиком и приёмником.
- 06
Остановка
Измеренное полное время остановки пресса.
- 07
Выход
Реле, NPN или PNP; требуемая логика NO или NC.
- 08
Среда
Масло, пыль, влага, температура и способ очистки.
- 09
Крепление
Доступные жёсткие точки, стойки и регулировка.
- 10
Защитная цепь
Состав существующей цепи, ограждения и принятая оценка риска.
На форме нет загрузки файлов.После первого контакта отправьте схему, фотографии и запись измеренной остановки ответным письмом либо через WhatsApp.
Перед предложением
Шаг лучей, выход, среда и комплект
Как выбрать шаг лучей?
В стандартных таблицах представлены QPZ-20 с шагом 20 мм и ориентировочно 25 мм обнаруживаемым размером, а также QPZ-40 с шагом 40 мм и ориентировочно 45 мм. Вариант 10 мм / около 15 мм указан отдельно, но без стандартной таблицы моделей; его исполнение нужно подтвердить в запросе.
Чем релейный выход отличается от транзисторного?
Исполнение J использует схему с контактами NC, COM и NO. Для кодов NB, NK, PK и PB указаны варианты NPN или PNP и NO или NC, но точное сочетание подтверждают по конкретному исполнению и схеме управления пресса.
Можно ли применять QPZ в масляной или пыльной зоне?
Для корпуса указана степень защиты IP66. До выбора сообщите фактическое воздействие масла, охлаждающей жидкости, пыли, влаги и способ очистки. IP66 не подтверждает химическую стойкость или взрывозащиту.
Можно ли заказать другую высоту защиты?
Возможно согласование другой высоты. Требуемая высота, число лучей, общий габарит и условия поставки подтверждаются в предложении; стандартную таблицу нельзя самостоятельно расширять расчётом.
Что входит в показанный комплект?

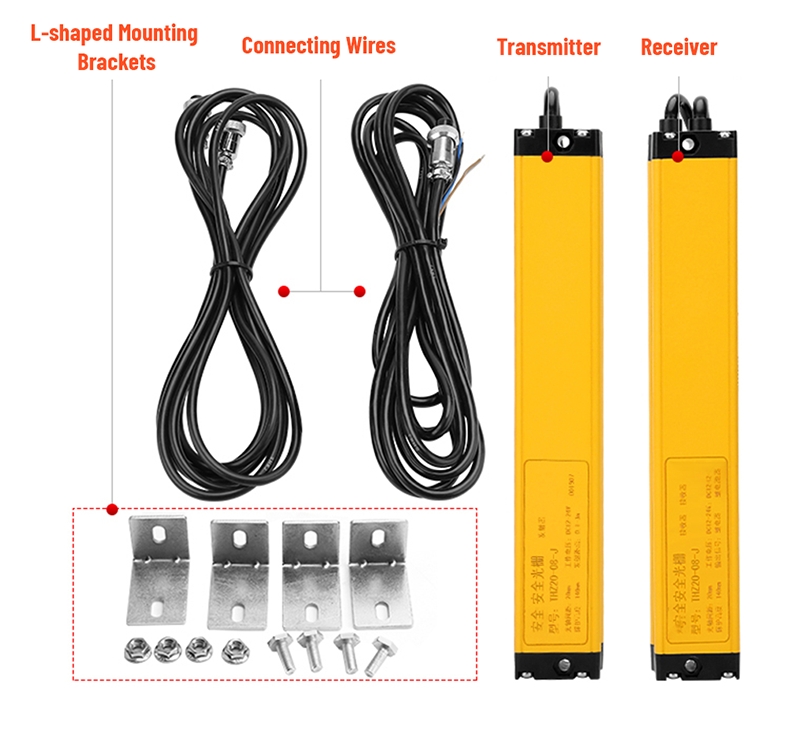

Передатчик, приёмник, два кабеля, L-образные кронштейны и крепёж. Внешний контроллер, стойки и машинная часть цепи остановки согласуются отдельно.
Какая гарантия указана для QPZ?
Указана гарантия 3 года. Начало срока, покрытие, исключения и условия обслуживания подтверждаются в коммерческом предложении.
Технический запрос QPZ
Передайте данные зоны и цепи остановки
HENLI сопоставит шаг лучей, высоту защиты, расстояние, выход и способ крепления, затем уточнит исполнение и состав предложения.
- Модель пресса и электрическая схема
- Размеры и фотографии зоны доступа
- Требуемая высота и шаг лучей
- Расстояние между профилями
- Полное измеренное время остановки
- Тип выхода и логика NO/NC
- Условия среды и точки крепления
ВажноПредварительный выбор QPZ не заменяет оценку риска, расчёт безопасного расстояния и проверку всей системы.
