Подготовка начинается после окончания рулона
- Остановить линию
- Снять сердечник
- Загрузить рулон
- Заправить материал
MTD-A пассивный · MTD-B приводной · два подготовленных рулона
Двухголовочный разматыватель MTD для быстрой смены рулона
Пока одна сторона подаёт материал, вторую можно подготовить к следующему рулону. Выбор A или B зависит от способа протяжки и контроля петли.
- Стандарт
- 200 · 300 · 400

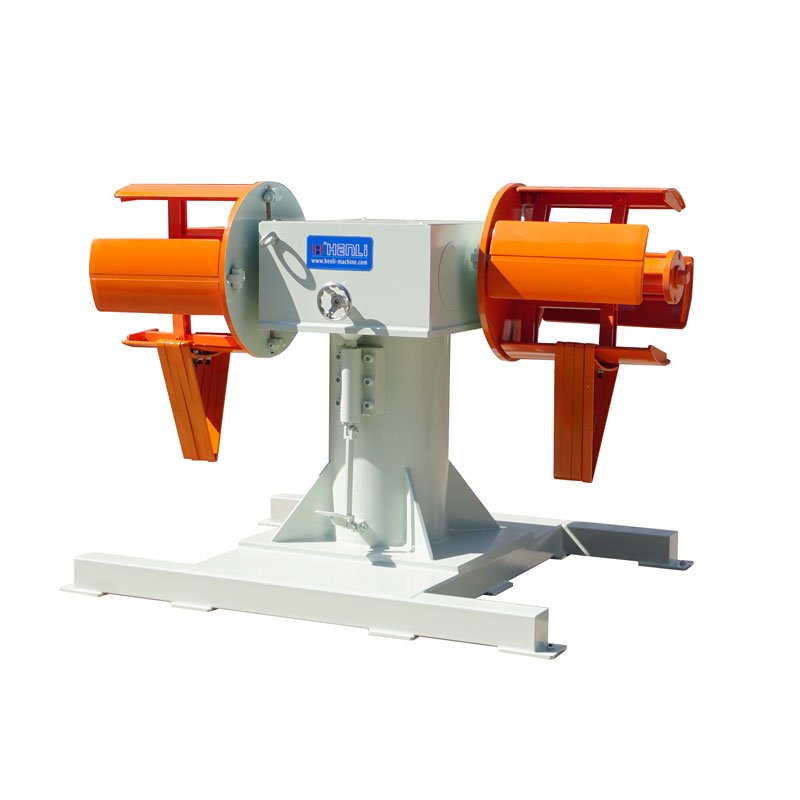

- MTD-A
- Пассивный · 60 м/мин
- MTD-B
- Приводной · 20 м/мин
01Рабочая сторонаПодаёт текущий рулон.
02Свободная сторонаПринимает следующий рулон.
03ПоворотМеняет стороны после остановки.
04ФиксацияУдерживает рабочее положение.
01
Цена смены рулона
Следующий рулон готовится до остановки линии
Двухголовочная конструкция переносит часть загрузки и центрирования в период, когда линия ещё работает.
Следующий рулон можно подготовить заранее
- Загрузить свободную сторону
- Проверить центрирование
- Остановить линию
- Повернуть и заправить
02
Первое техническое решение
Сначала определите, кто вращает рулон
Скорость сама по себе не решает выбор: учитываются тяга следующей машины, инерция, поверхность и длина петли.
Материал тянет следующая машина
Подходит, когда правильная машина или подача имеет достаточную тягу.

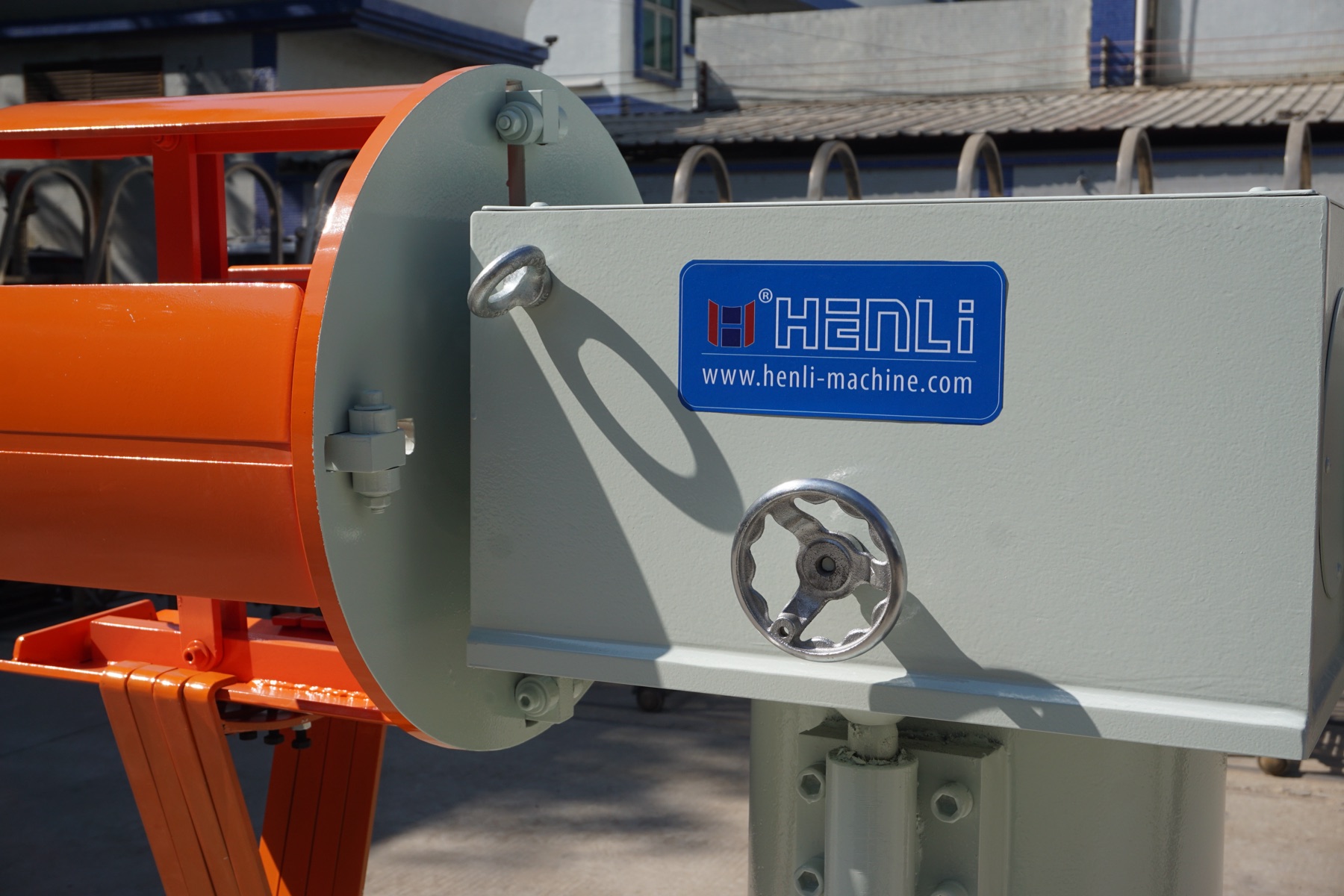

- Механическая регулировка противонатяжения.
- Торможение сдерживает инерцию.
- Поворотная станция фиксируется перед подачей.

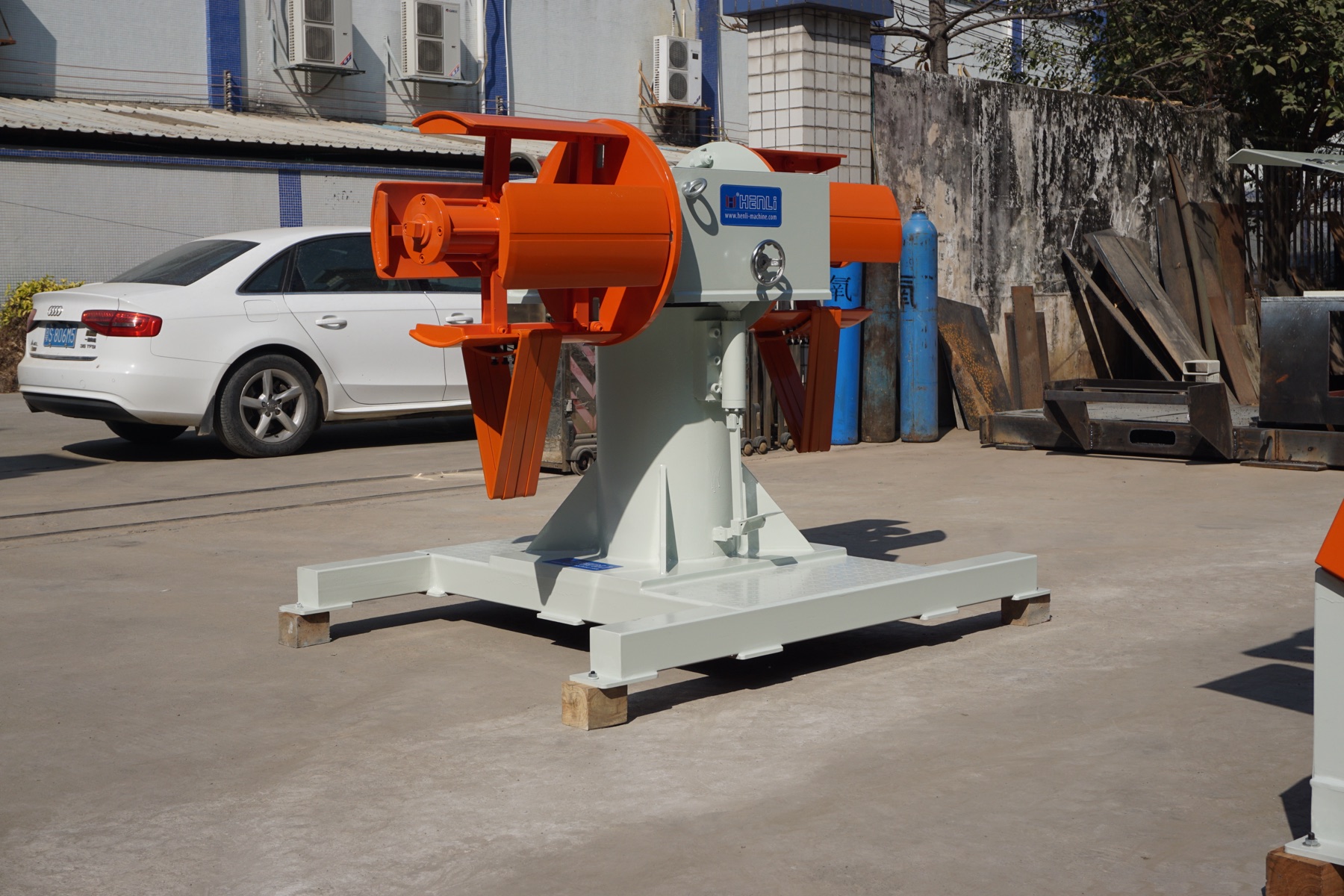

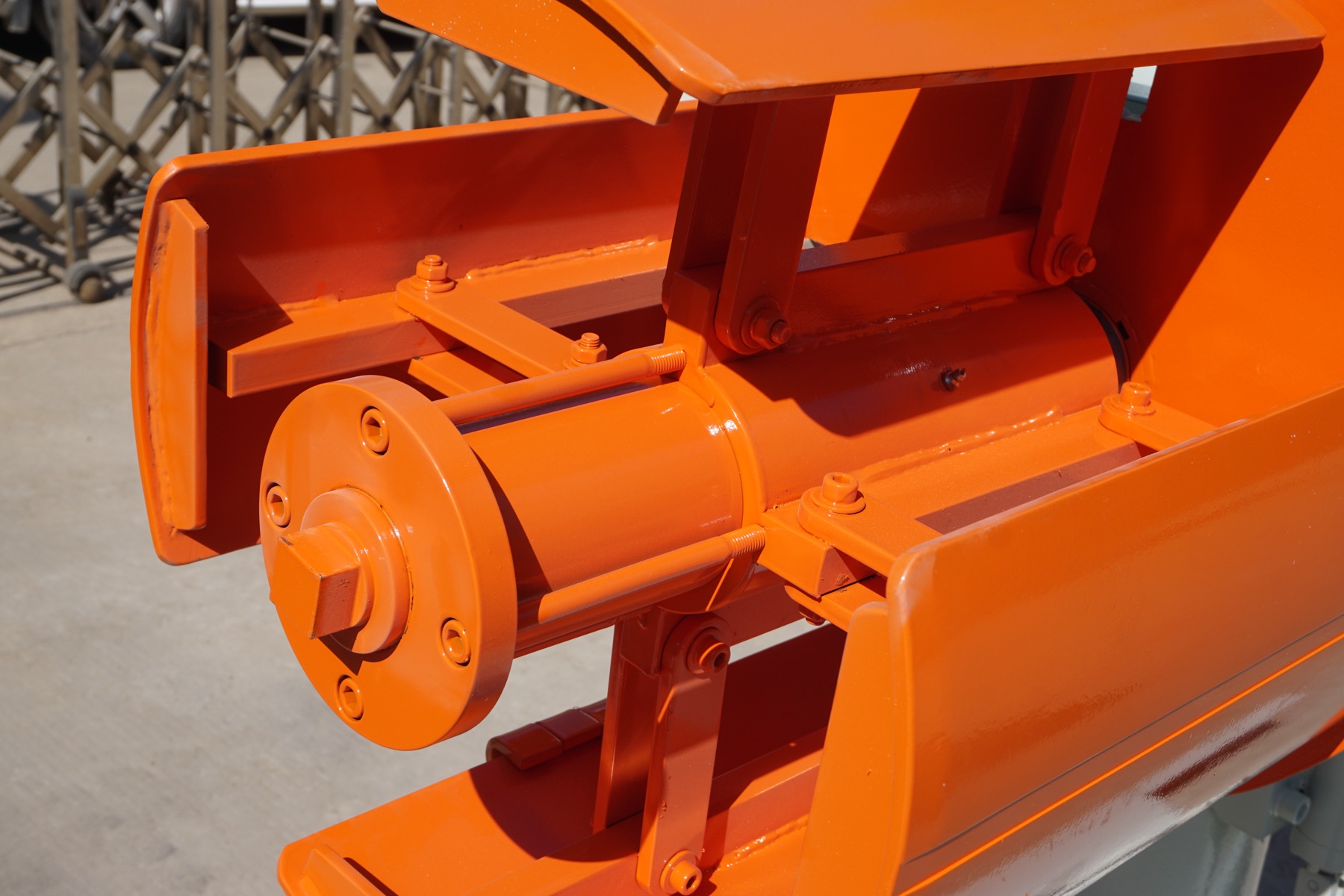

Пассивная версия не имеет собственного привода размотки.

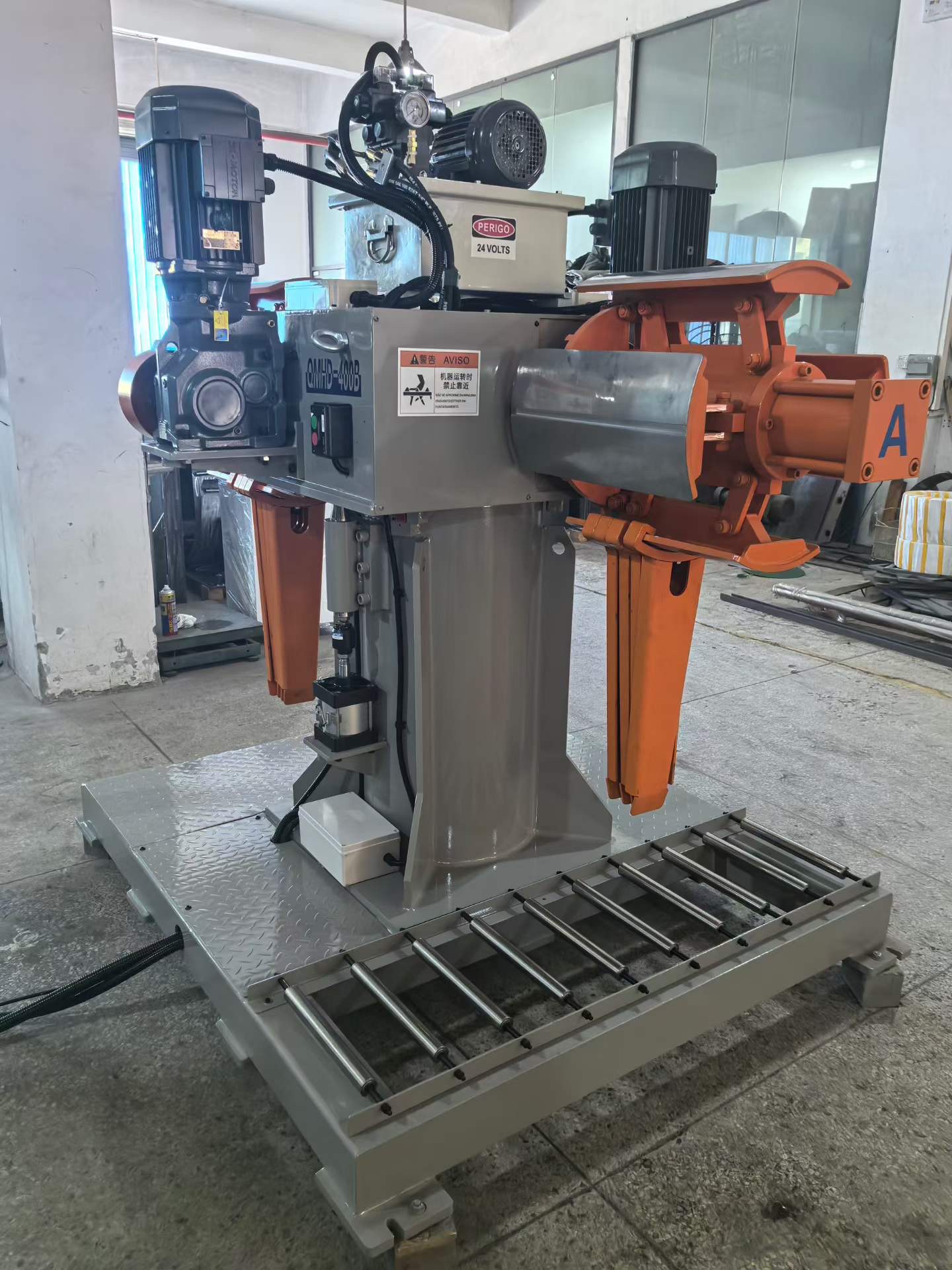

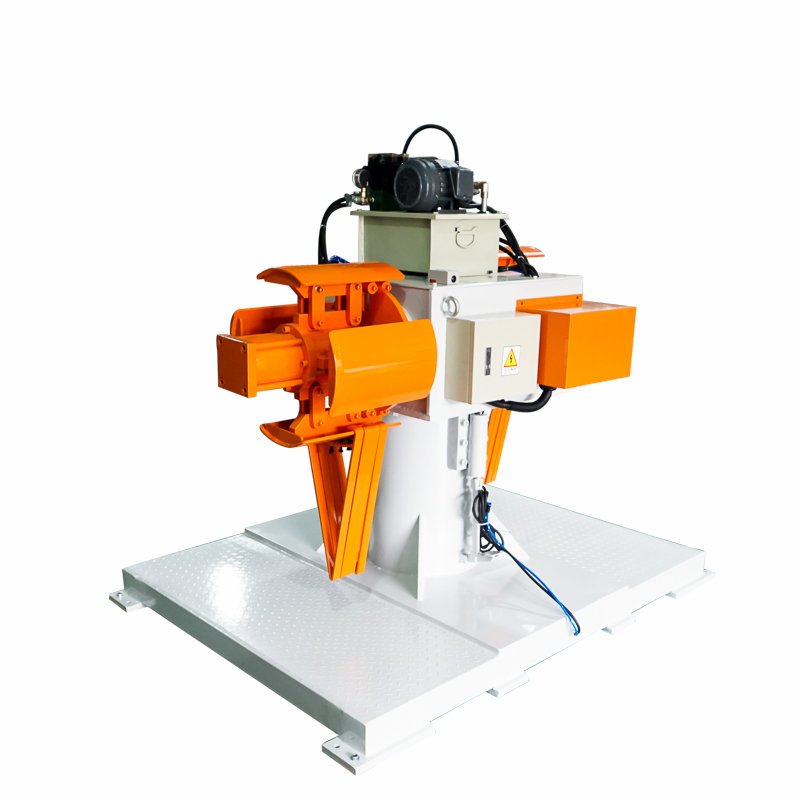

Разматыватель сам выдаёт материал
Подходит, когда рулон тяжелее, полоса жёстче или тягу следующей машины нужно уменьшить.
- Собственный привод обеих оправок.
- Частотное управление ускорением и остановкой.
- Контроль петли связывает размотку с линией.
Привод, датчик петли и следующая машина работают как один контур.
03
Стандартная семья
Сравните базовые модели до расчёта специального исполнения
MTD-A и MTD-B имеют общие размерные ориентиры, но разные принципы, скорости и привод.
Пассивный · 60 м/мин
Следующая машина протягивает материал.
| Критерий | MTD-200A | MTD-300A | MTD-400A |
|---|---|---|---|
| Ширина | 200 мм | 300 мм | 400 мм |
| Толщина | 0–2,0 мм | 0–3,0 мм | 0–3,0 мм |
| ID | 450–530 мм | 450–530 мм | 450–530 мм |
| OD | 1200 мм | 1200 мм | 1200 мм |
| Скорость | 60 м/мин | 60 м/мин | 60 м/мин |
| Масса на сторону | 500 кг | 800 кг | 1200 кг |
| Критерий | MTD-200A | MTD-300A | MTD-400A |
|---|---|---|---|
| Ширина | 200 мм | 300 мм | 400 мм |
| Толщина | 0–2,0 мм | 0–3,0 мм | 0–3,0 мм |
| ID | 450–530 мм | 450–530 мм | 450–530 мм |
| OD | 1200 мм | 1200 мм | 1200 мм |
| Скорость | 60 м/мин | 60 м/мин | 60 м/мин |
| Масса на сторону | 500 кг | 800 кг | 1200 кг |
Приводной · 20 м/мин
Собственный привод выдаёт материал.
| Критерий | MTD-200B | MTD-300B | MTD-400B |
|---|---|---|---|
| Ширина | 200 мм | 300 мм | 400 мм |
| Толщина | 0–2,0 мм | 0–3,0 мм | 0–3,0 мм |
| ID | 450–530 мм | 450–530 мм | 450–530 мм |
| OD | 1200 мм | 1200 мм | 1200 мм |
| Скорость | 20 м/мин | 20 м/мин | 20 м/мин |
| Масса на сторону | 500 кг | 800 кг | 1200 кг |
| Двигатель | 1/2 HP × 2 | 1 HP × 2 | 2 HP × 2 |
| Критерий | MTD-200B | MTD-300B | MTD-400B |
|---|---|---|---|
| Ширина | 200 мм | 300 мм | 400 мм |
| Толщина | 0–2,0 мм | 0–3,0 мм | 0–3,0 мм |
| ID | 450–530 мм | 450–530 мм | 450–530 мм |
| OD | 1200 мм | 1200 мм | 1200 мм |
| Скорость | 20 м/мин | 20 м/мин | 20 м/мин |
| Масса на сторону | 500 кг | 800 кг | 1200 кг |
| Двигатель | 1/2 HP × 2 | 1 HP × 2 | 2 HP × 2 |
Специальные 5 т, 10 т на сторону и 35–60 м/мин не входят в стандартные таблицы.
04
Специальная нагрузка
5 и 10 т на сторону требуют отдельной приводной конструкции
С ростом массы проверяются рама, оправка, опора, привод, торможение, фундамент и безопасный радиус поворота.

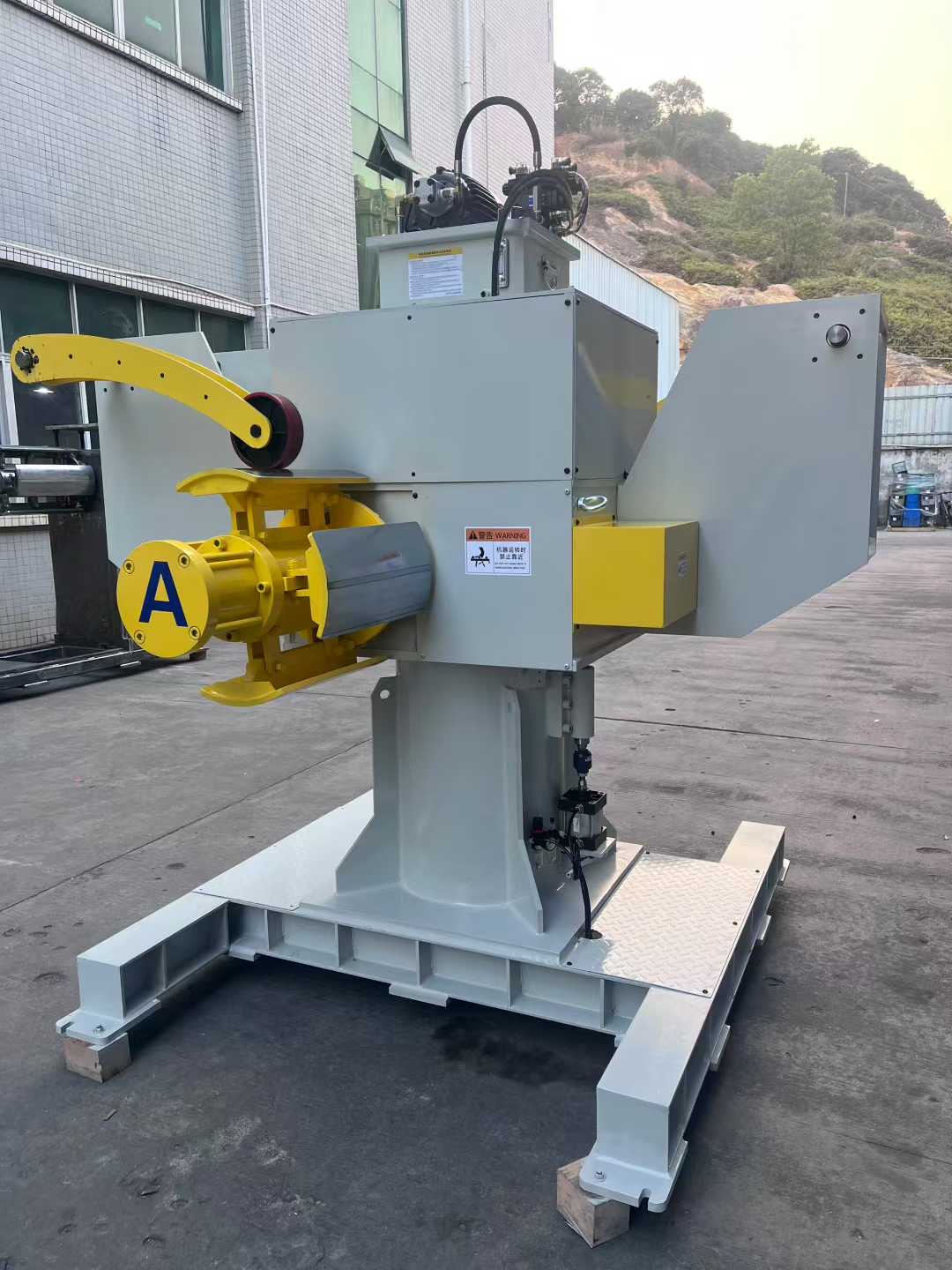

Проект 5 т на сторону
Загрузка и опора входят в расчёт
Масса требует отдельной проверки рамы, оправок и доступа.

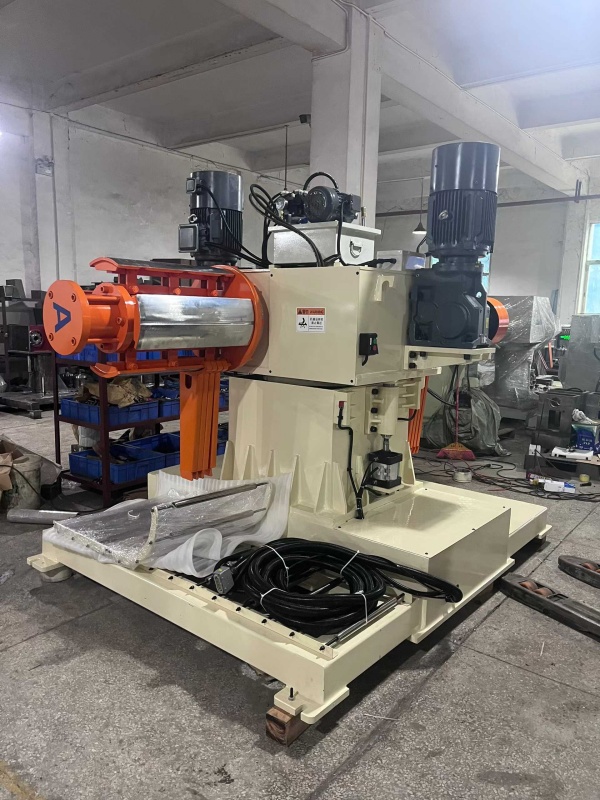

Проект 10 т на сторону
Инерция требует усиленного привода и торможения
Это отдельный инженерный проект, а не строка стандартной таблицы.
05
Высокая скорость

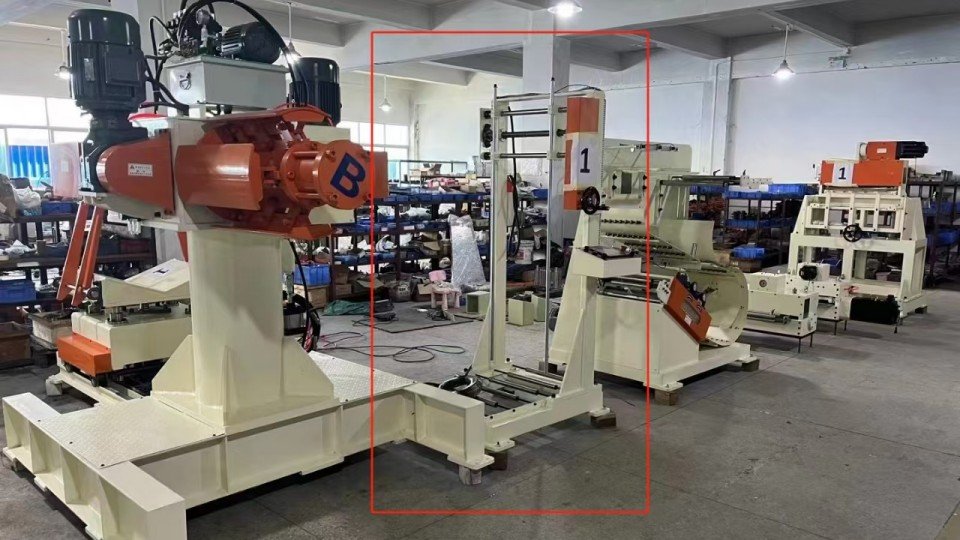

На 35–60 м/мин MTD-B должен следовать за спросом линии

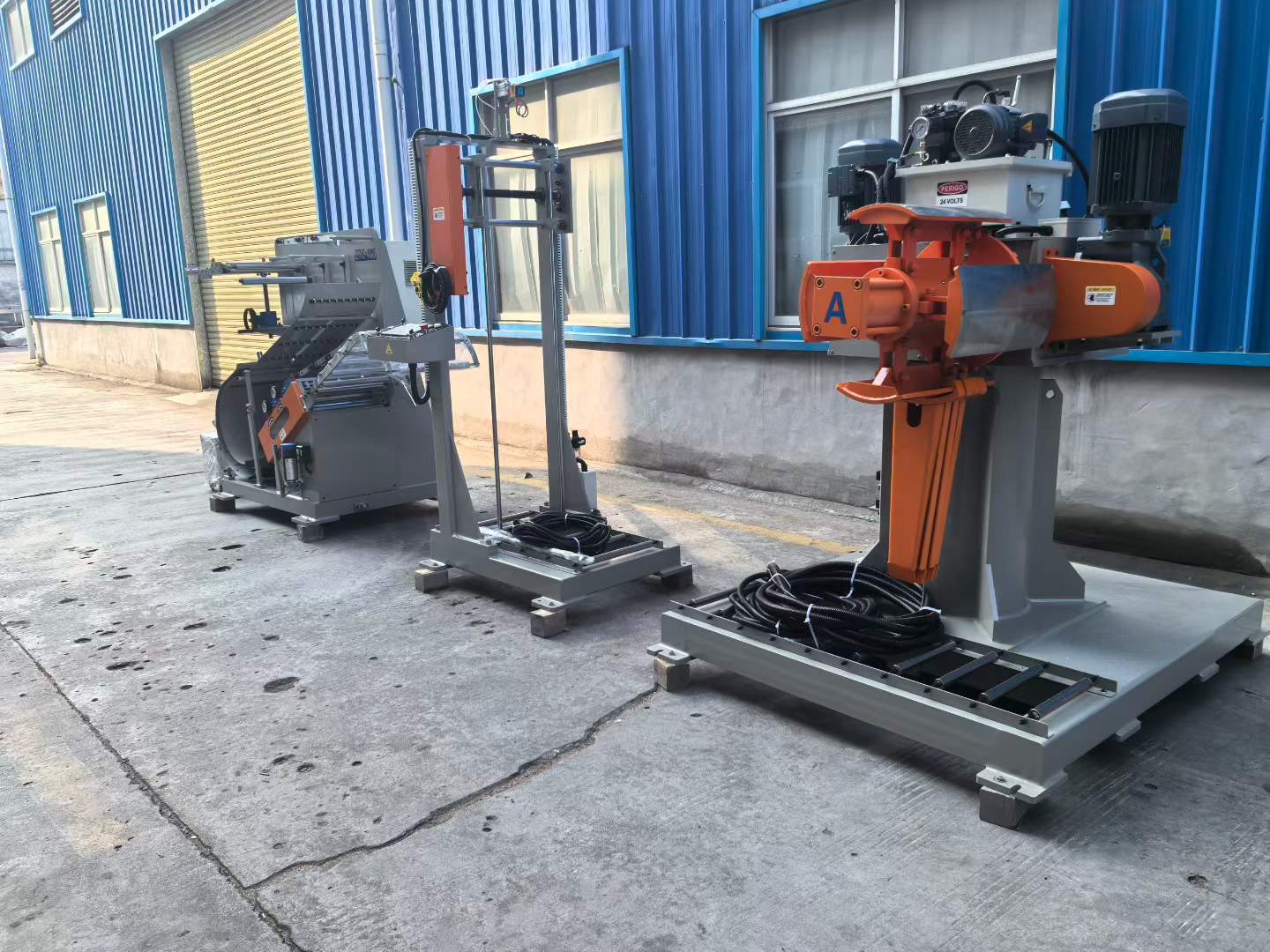

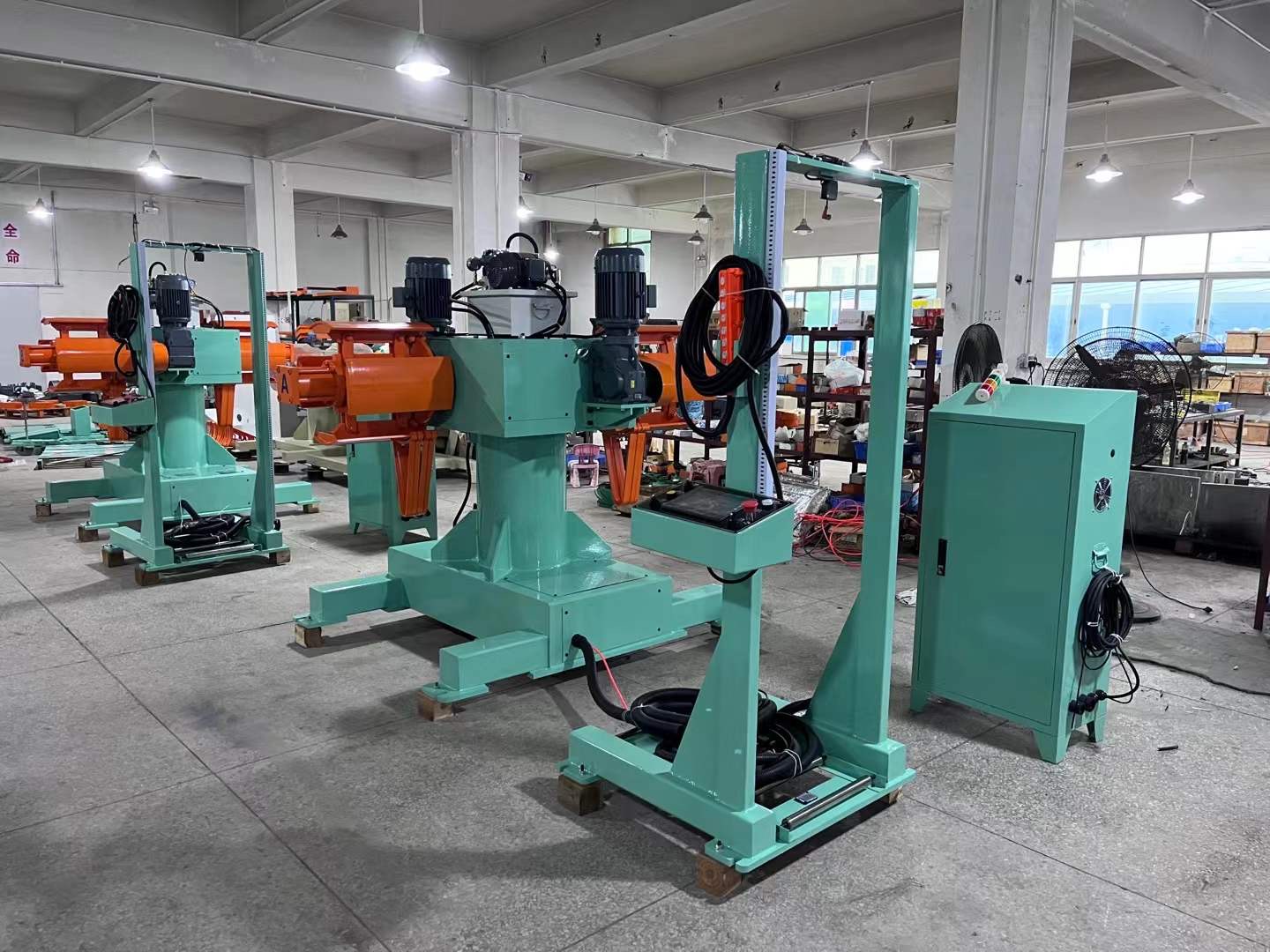

Привод, бесконтактный датчик и шкаф управления образуют один контур.
Система управления
Привод, датчик и шкаф работают вместе
Петля отделяет непрерывное вращение рулона от циклов следующей машины.
Переменная скорость с непрерывным контролем
Зона петли согласует разматыватель и следующую станцию.
Усиленная реакция для быстрых линий
Скоростная конфигурация не переносится в стандартную таблицу.
Петля уменьшаетсяУскорить
Выдать больше материала.
Стабильное окноСинхронизировать
Следовать за потреблением.
Петля увеличиваетсяЗамедлить
Не допустить накопления.
06
Реальная компоновка
Положение разматывателя определяется маршрутом полосы
Проверяются высота, направление, петля, радиус поворота, загрузка и ограждение.

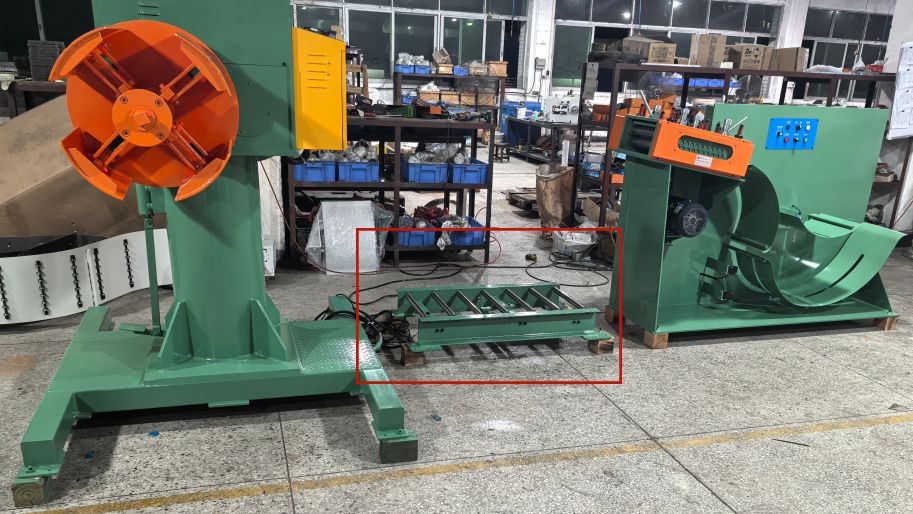

Тяга и петля должны существовать в реальной линии

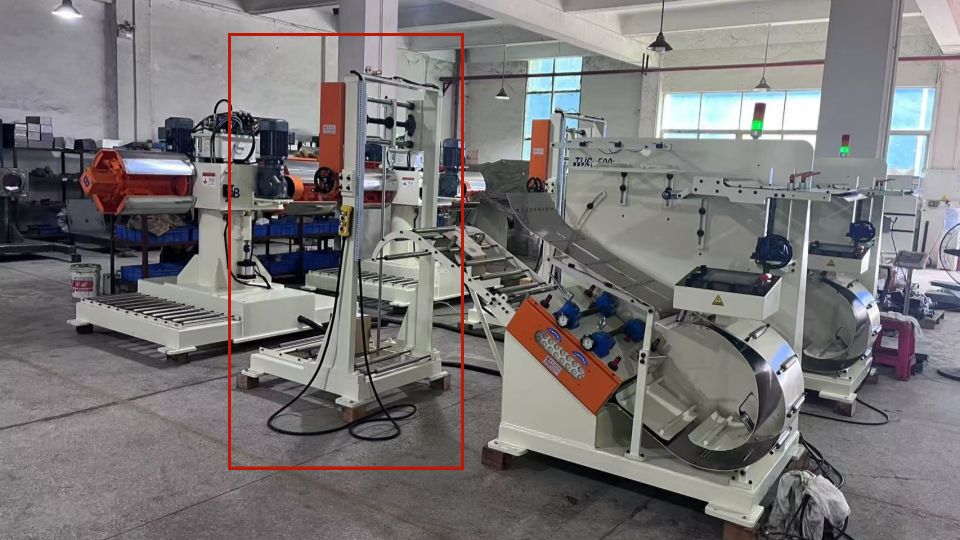

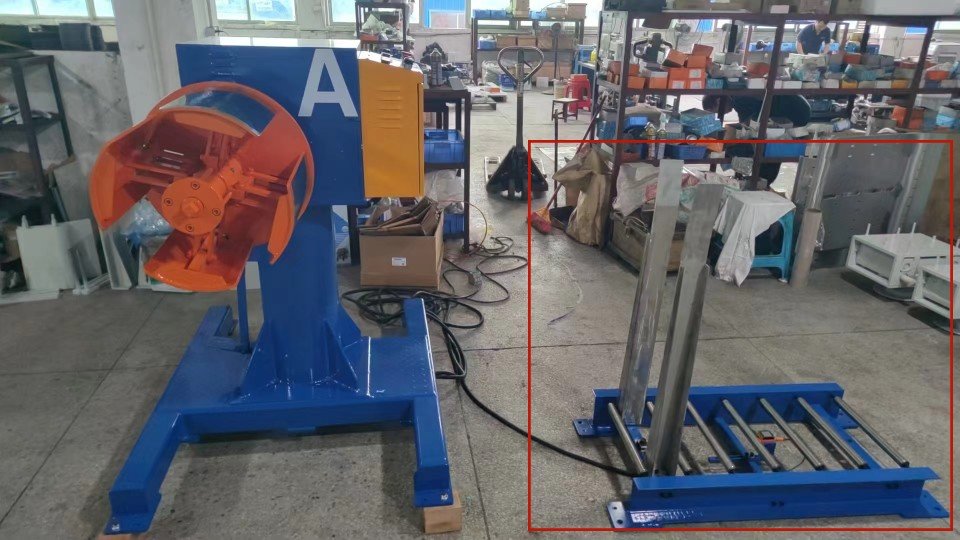

Положение MTD проверяется вместе с правильной машиной и подачей.
Радиус поворота требует защищённой зоны

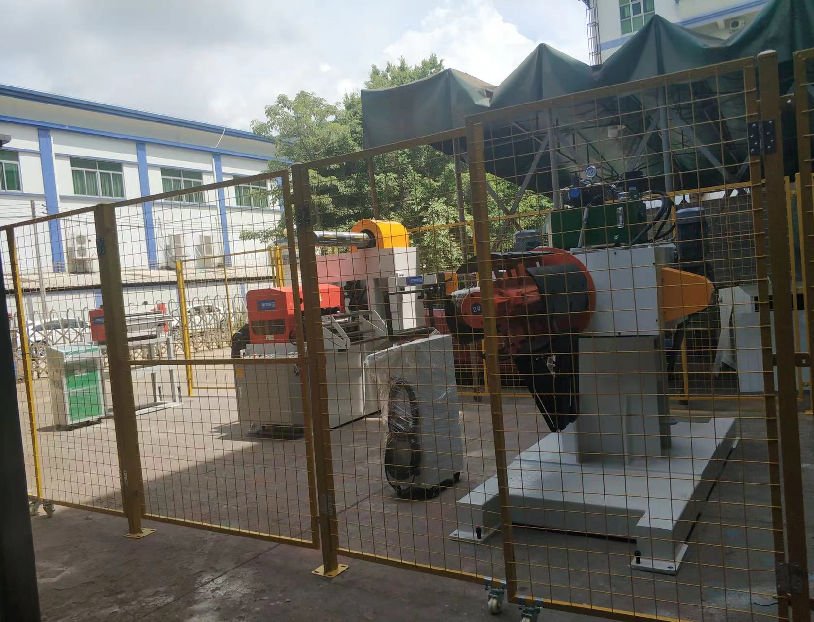

Доступ оператора и ограждение фиксируются до изготовления.
Работа оборудования
Проверьте движение материала на трёх рабочих видео
Работа оборудования

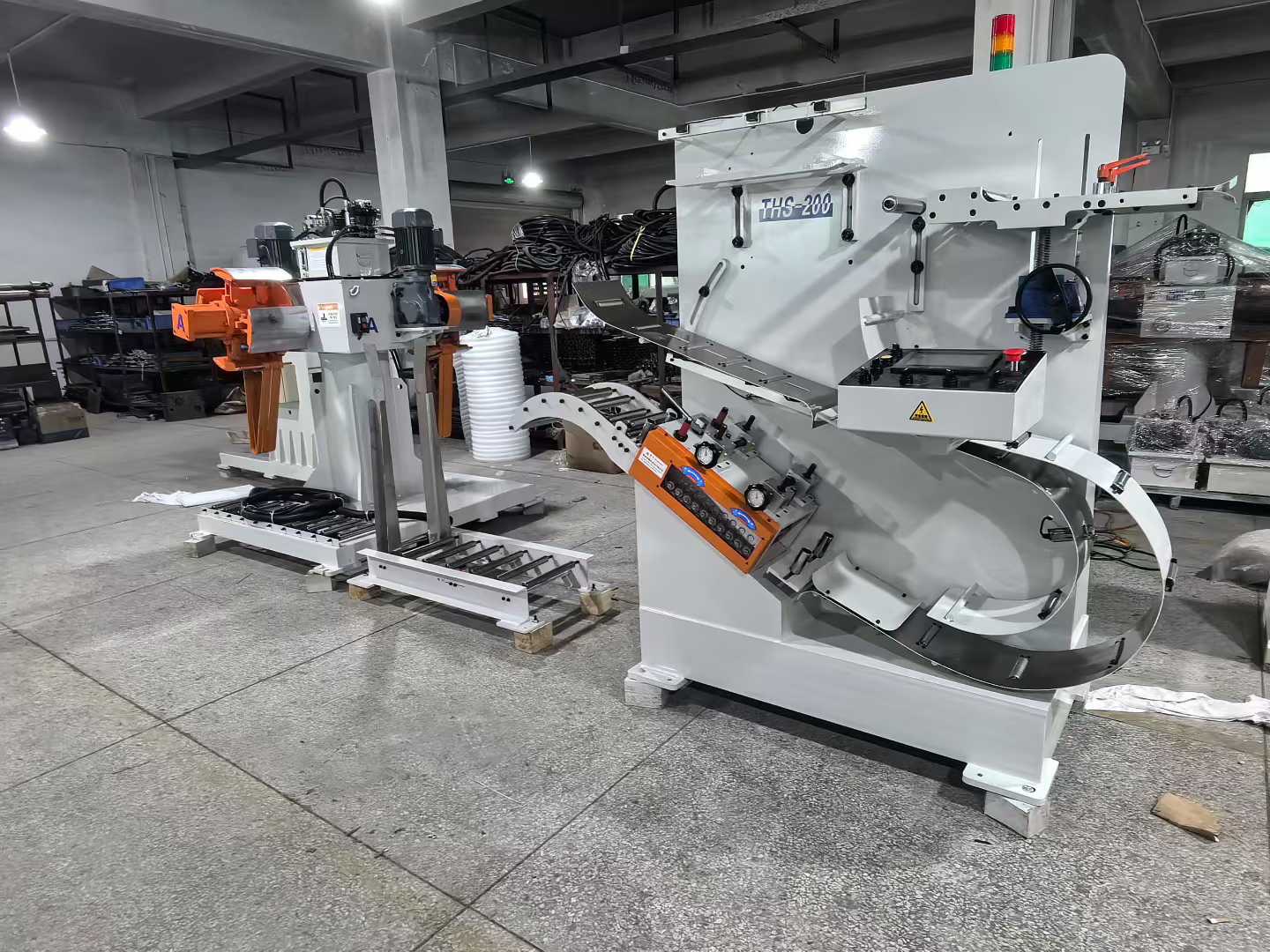

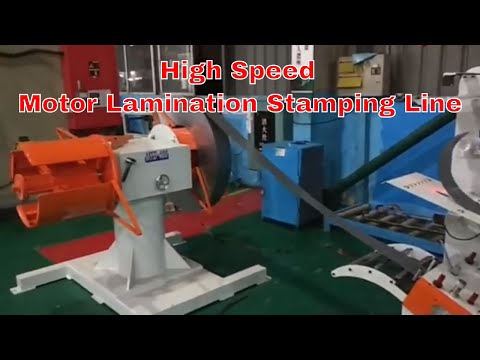

MTD в линии
Работа MTD с последующим оборудованием.
Работа оборудования

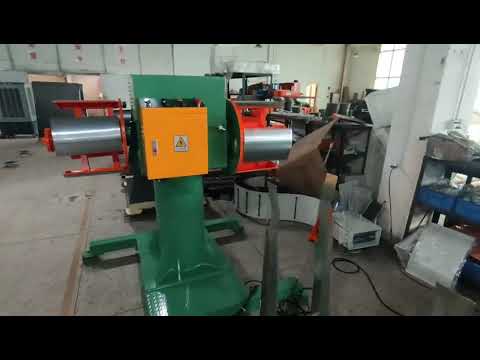

Смена рулона MTD
Подготовка второй оправки и переключение.
Работа оборудования

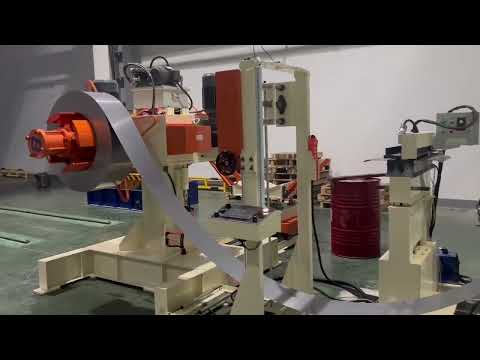

Двухголовочная система
Работа двухголовочной системы в производстве.
08
Перед выбором
Что важно уточнить по MTD
Стандартный размер, привод и специальная нагрузка рассматриваются раздельно.
Чем MTD-A отличается от MTD-B?
A — пассивная версия, B имеет собственный привод и управление петлёй.
Можно ли готовить рулон во время работы?
Да, это основная задача второй оправки при соблюдении процедуры безопасности.
Как выбрать 200, 300 или 400?
По максимальной ширине, толщине, массе, ID и OD фактического рулона.
Являются ли 5 т стандартом?
Нет. Тяжёлые варианты относятся к отдельному проекту.
Две головки устраняют остановку полностью?
Нет. Они сокращают подготовительную паузу, но переключение и заправка остаются частью цикла.
09
Данные проекта
Передайте параметры рулона, скорость и следующую машину
По ним определяется MTD-A, MTD-B или специальное исполнение.
- 01Ширина и толщина
Определяют стандартный размер.
- 02Масса, ID и OD
Определяют оправку и нагрузку на сторону.
- 03Скорость и следующая машина
Определяют привод и контроль петли.
- 04Желаемый цикл смены
Определяет рабочую последовательность.
