Опора по внутреннему диаметру
Работа с рулоном
Разматыватели рулона: сравните 7 типов
Разматыватель удерживает рулон и выдаёт материал к правильной машине, подающему устройству или следующему процессу. Конструкция определяется массой, ID и OD, ориентацией материала, способом загрузки и требуемым натяжением.
Первое решениеОпределить, как рулон должен опираться, вращаться, загружаться и отдавать материал в линию.
Типы7 конструкций для полосы и проволоки
Данные рулонаМасса · ID · OD · ширина
ИнтеграцияПетля и следующее оборудование
Назначение категории
Выберите способ опоры и выдачи материала
Рулон полосы и моток проволоки требуют разных траекторий. Сначала определите форму материала и допустимое натяжение, затем выбирайте привод, разжим и загрузку.
Ø
Горизонтальная опора
Материал лежит на вращающемся столе
Горизонтальные конструкции применяют для тонкой полосы или проволоки, но столы, направляющие, датчики и скорости у этих задач различаются.Семь конструкций
Сравните типы разматывателей
Грузоподъёмность нельзя выбирать отдельно от ширины, инерции, наружного диаметра, способа загрузки и усилия следующего оборудования.
Разматыватели HENLI
От лёгкого рулона до тяжёлой загрузки
Каждая карточка показывает принцип конструкции и данные, которые нужно подтвердить для проекта.01

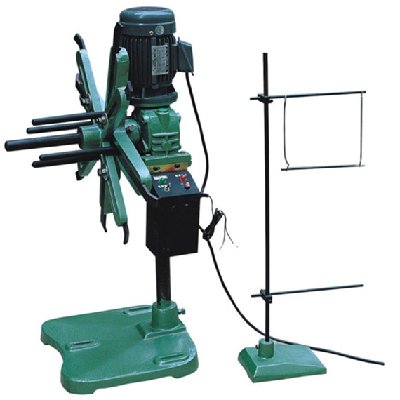

CR
Лёгкий · 100/200 кгДля тонкой полосы, небольших рулонов и компактных процессов без тяжёлой рамы.
- Ключевое отличие
- Низкая инерция; может применяться для лёгкой размотки или намотки в вариантах 100 и 200 кг.
- Подтвердите сначала
- Массу, ширину, ID/OD и необходимость разматывать либо собирать материал.
Обсудить оборудование↘
02

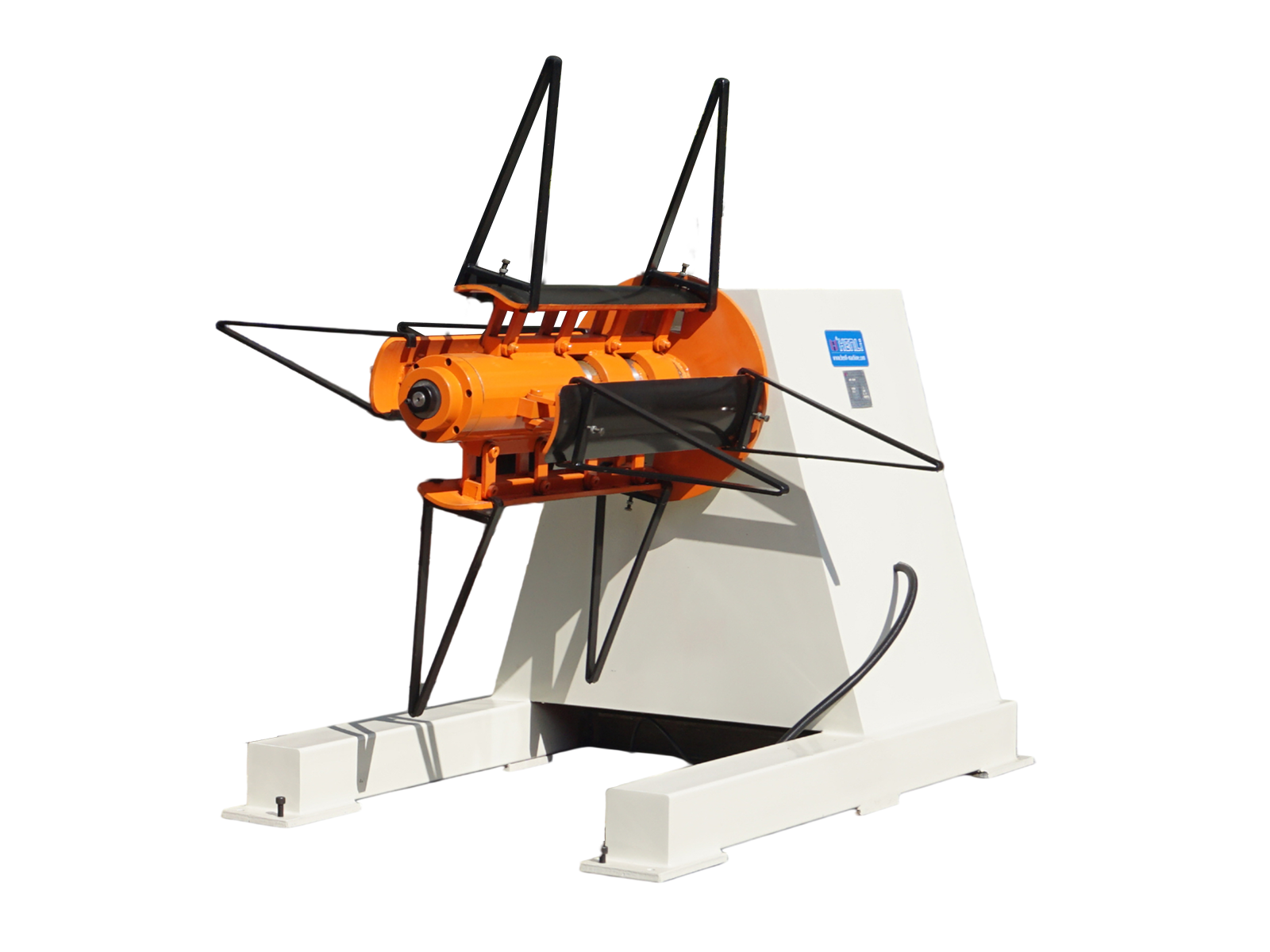

MT
Стандартный · общего назначенияДля типовых линий пресса, резки, ножниц или профилирования с лёгкими и средними рулонами.
- Ключевое отличие
- Гибкая базовая конструкция: привод, разжим, загрузка и дополнительные узлы определяются отдельно.
- Подтвердите сначала
- Массу, ширину, толщину, ID/OD, скорость и последующее оборудование.
Обсудить оборудование↘
03

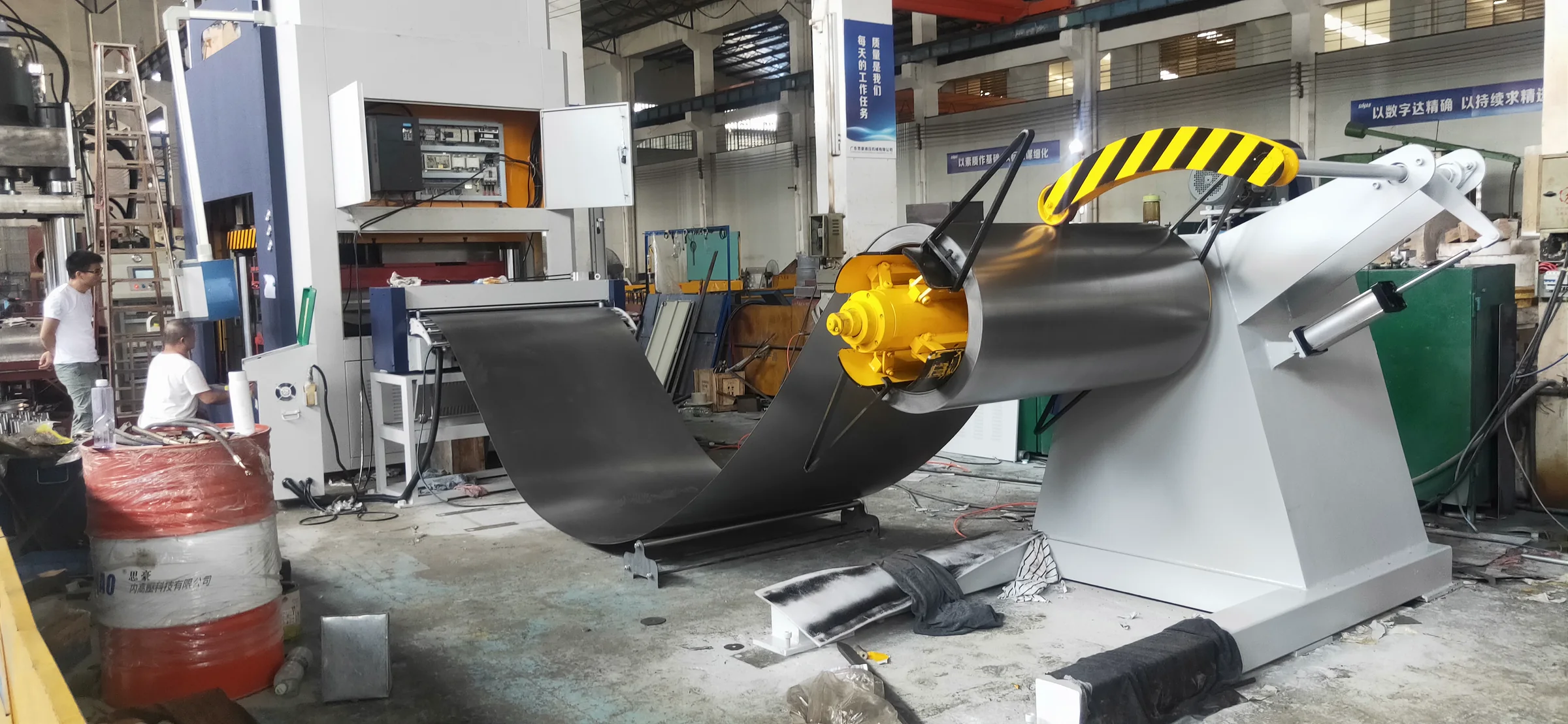

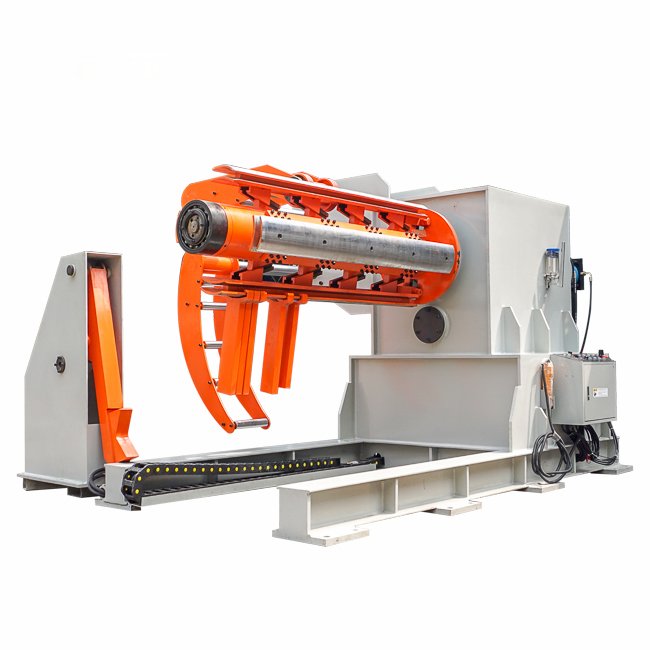

Тяжёлый гидравлический
Обычно 5–20 т · по конфигурацииДля тяжёлых или широких рулонов; рабочая грузоподъёмность подтверждается по конкретной конфигурации.
- Ключевое отличие
- Усиленная рама и гидравлический разжим; прижимной рычаг, наружная опора и тележка зависят от нагрузки.
- Подтвердите сначала
- Массу, ширину, OD, упругое раскрытие рулона, загрузку и опору оправки.
Обсудить оборудование↘
04

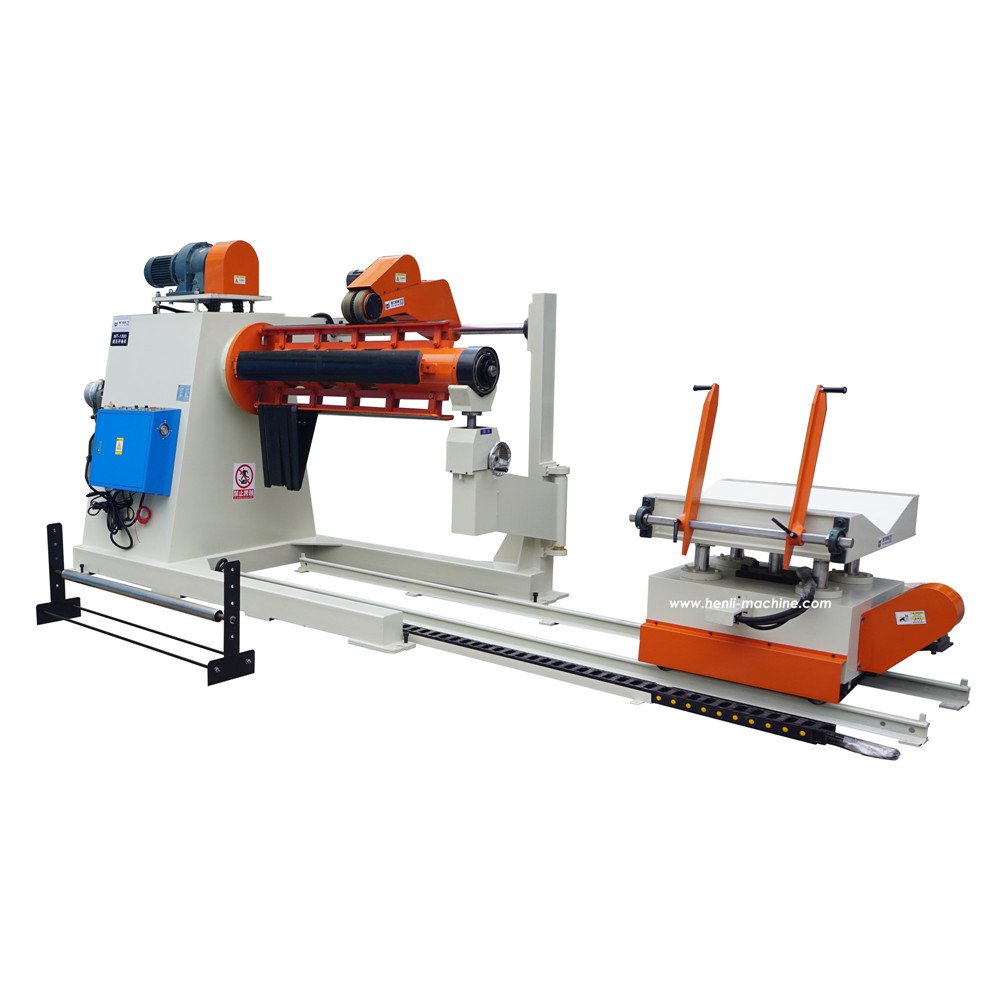

С загрузочной тележкой
Гидравлическая загрузкаДля тяжёлых рулонов, частой смены и участков, где совмещение с оправкой не должно зависеть только от погрузчика.
- Ключевое отличие
- Тележка поднимает и перемещает рулон к оси, но не заменяет расчёт грузоподъёмности, разжима и управления.
- Подтвердите сначала
- Массу, ход, высоту подъёма, сторону загрузки и пространство для манёвра.
Обсудить оборудование↘
05

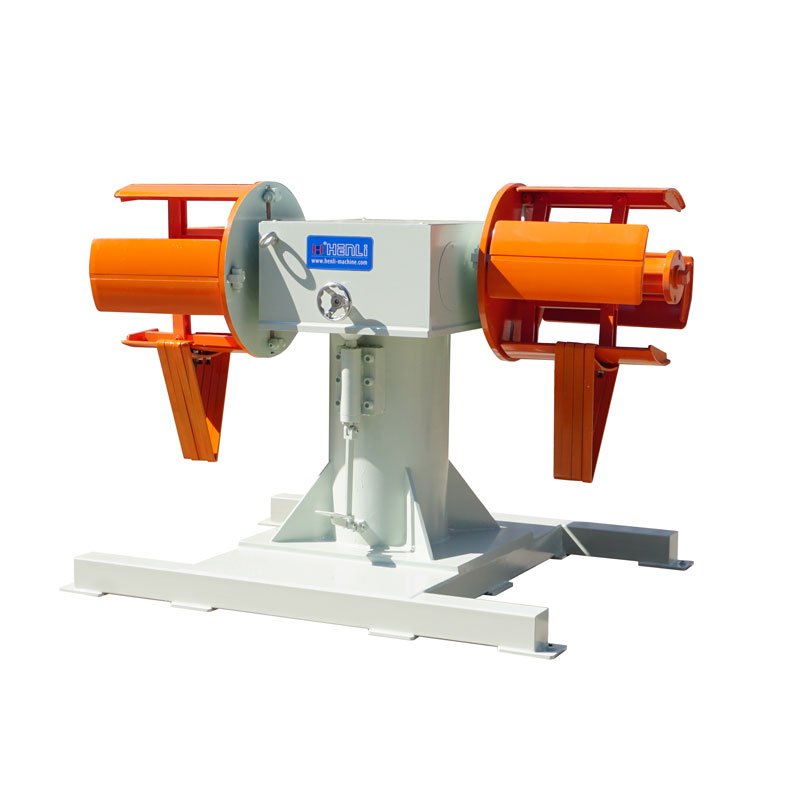

Двухголовочный
Сокращение времени сменыДля непрерывного производства, где смена рулона заметно снижает доступность линии.
- Ключевое отличие
- Свободная оправка может готовить следующий рулон; пассивный или приводной вариант выбирается по проекту.
- Подтвердите сначала
- Нагрузку на сторону, тяговое усилие, скорость, порядок смены и соединения полосы.
Обсудить оборудование↘
06

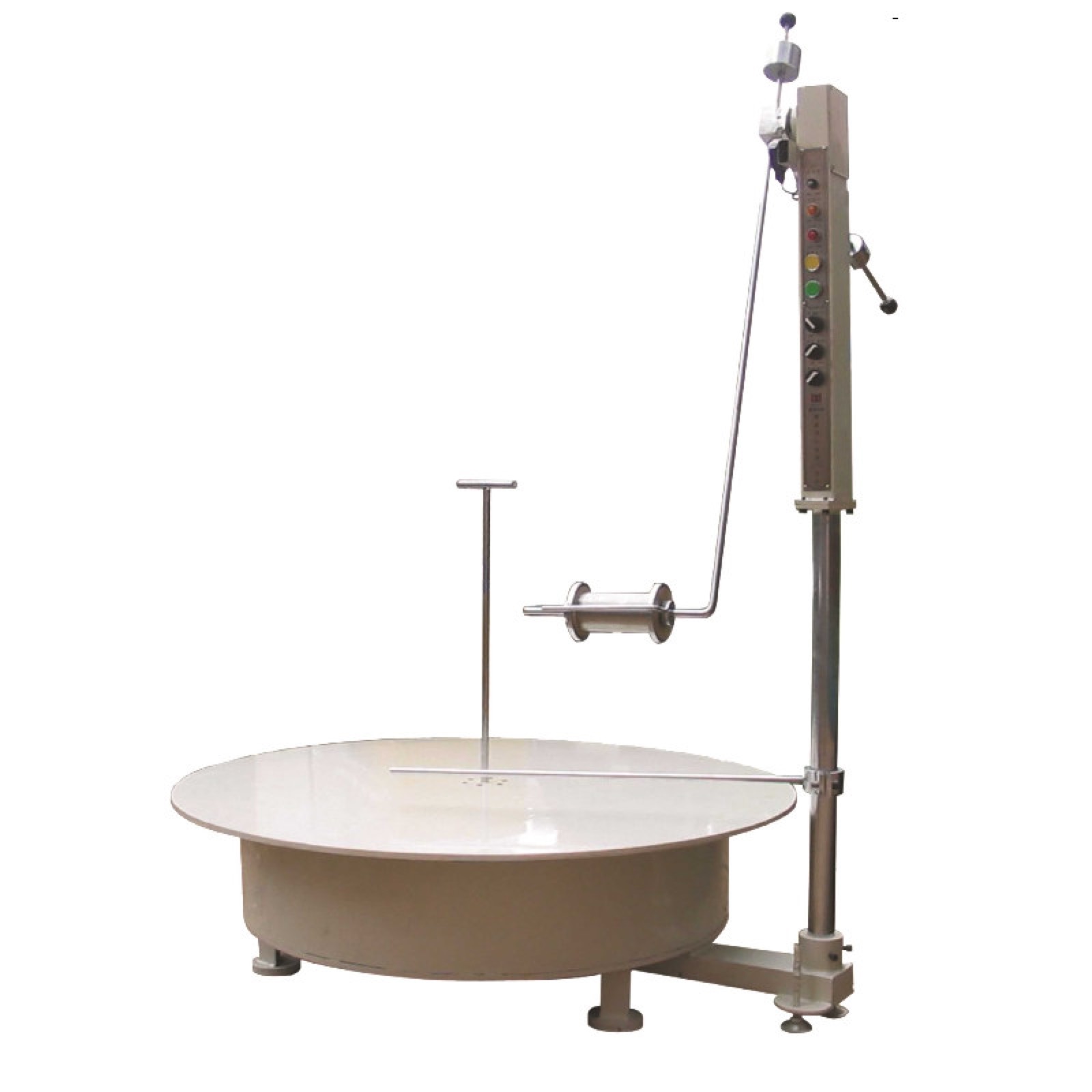

Горизонтальный для полосы
Стол · низкое натяжениеДля тонкой, узкой или чувствительной полосы, которую удобно поддерживать плоским столом и выдавать с малым натяжением.
- Ключевое отличие
- Рулон лежит горизонтально и не зависит от разжимной оправки по ID; возможны одинарные и двойные столы.
- Подтвердите сначала
- Ширину, толщину, массу, OD, допустимое натяжение и высоту выхода.
Обсудить оборудование↘
07

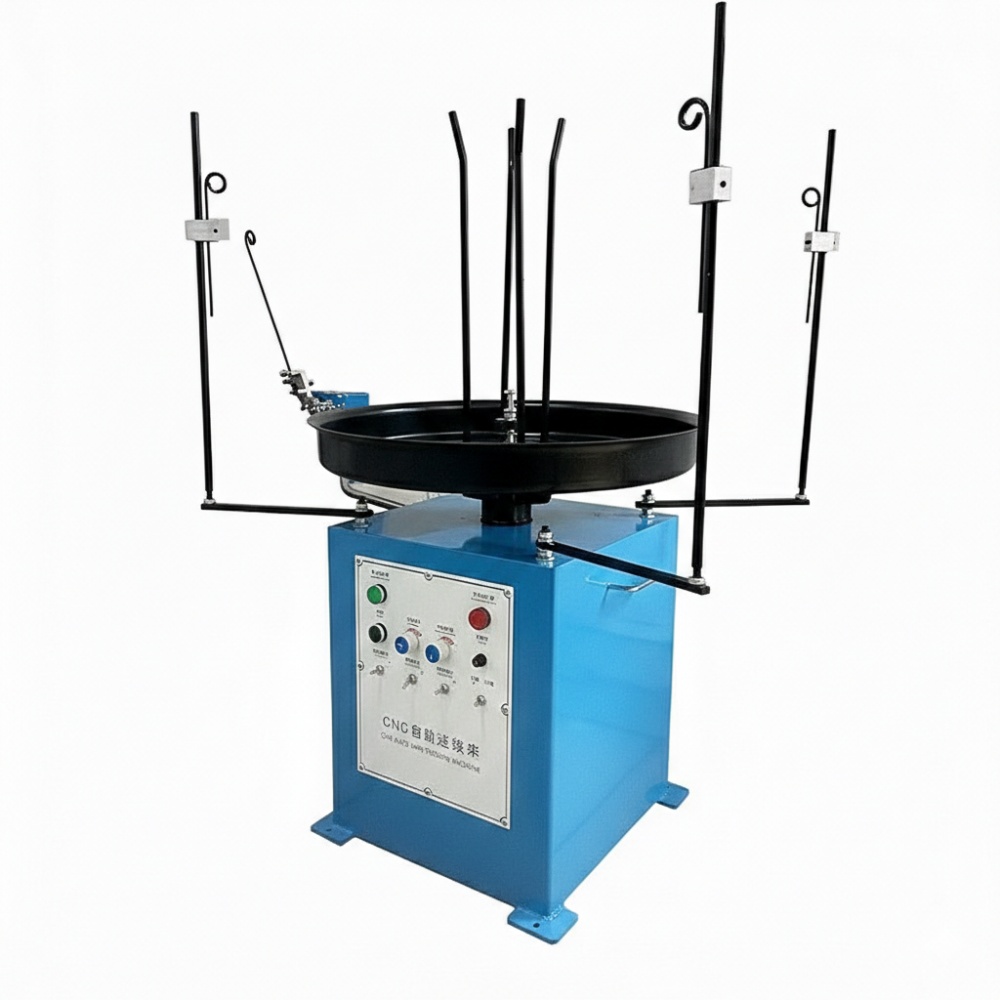

WT для проволоки
Горизонтальный pay-offДля круглой или плоской проволоки, которая должна поступать без скручивания и спутывания.
- Ключевое отличие
- Поворотный стол предназначен для проволоки, а не широкой полосы; отличаются направляющие, датчики и скорости.
- Подтвердите сначала
- Сечение проволоки, массу и диаметр мотка, скорость и следующую машину.
Обсудить оборудование↘
Шесть условий
Сопоставьте параметры рулона и линии
Одинаковая масса рулона не означает одинаковую конструкцию разматывателя.
Материал и форма рулона
Полоса, круглая или плоская проволока требуют разных опор, направляющих и контроля.
Масса, ID и OD
Передайте полный диапазон, а не только типовой рулон.
Опора и ориентация
Укажите вертикальную оправку или горизонтальный стол, сторону линии и высоту выхода.
Привод и разжим
Пассивная или приводная выдача и ручной либо гидравлический разжим выбираются независимо.
Загрузка и смена рулона
Опишите кран, погрузчик, тележку, сторону загрузки и частоту смены.
Петля и следующее оборудование
Нужны тяговое усилие следующей машины, датчики петли, скорость и доступное расстояние.
Данные для рекомендации
Опишите рулон и его место в линии
После проверки данных HENLI определит принцип опоры, привод, разжим, загрузку, управление петлёй и необходимые защитные узлы.
Открыть подробную форму проекта →WhatsApp +852 6050 5427 · admin@henli-machine.com · WeChat Ailsaye1124
- 01Материал и форма
- 02Масса рулона
- 03Ширина, ID и OD
- 04Скорость линии
- 05Способ и сторона загрузки
- 06Следующее оборудование
- 07План участка или фото
Вопросы выбора
Вопросы о разматывателях
Различия между приводом, разжимом, загрузкой и формой материала.
01Что делает разматыватель в линии рулонного материала?
Он удерживает рулон и выдаёт материал к правильной машине, подающему устройству или следующему процессу без рывков, лишнего натяжения и нестабильной петли.
02Чем пассивный разматыватель отличается от приводного?
Пассивный вращается от тяги следующей машины; приводной вращает оправку или стол и регулирует выдачу. Выбор зависит от массы, жёсткости, поверхности, скорости и тяговой способности линии.
03Гидравлический разжим означает тяжёлую грузоподъёмность?
Нет. Разжим описывает способ прижатия оправки к ID. Грузоподъёмность дополнительно зависит от рамы, вала, подшипников, наружной опоры и ширины.
04Когда нужна загрузочная тележка?
Когда рулон тяжёлый, смена происходит часто или совмещение с оправкой не должно зависеть только от крана либо погрузчика.
05Когда нужен двухголовочный разматыватель?
Когда смена рулона создаёт заметную потерю времени. Пока одна оправка работает, на второй можно подготовить следующий рулон.
06Горизонтальный разматыватель полосы и WT для проволоки — одна машина?
Нет. Оба поддерживают материал горизонтально, но отличаются столом, направляющими, датчиками, скоростями и последующим процессом.
07От чего зависит цена разматывателя?
От грузоподъёмности, ширины, привода, разжима, тележки, наружной опоры, управления петлёй, двойной головы, напряжения и объёма интеграции.
