Интегрированная линия 3-в-1
Размотка · правка · сервоподача
Линии подачи рулонного металла 3-в-1: сравните 5 серий NCHL
Выберите серию по материалу, рулону, прессу и штампу. B, C и D предназначены для материалов стандартной прочности; GC и GD — для стали, которой требуется повышенное усилие правки.

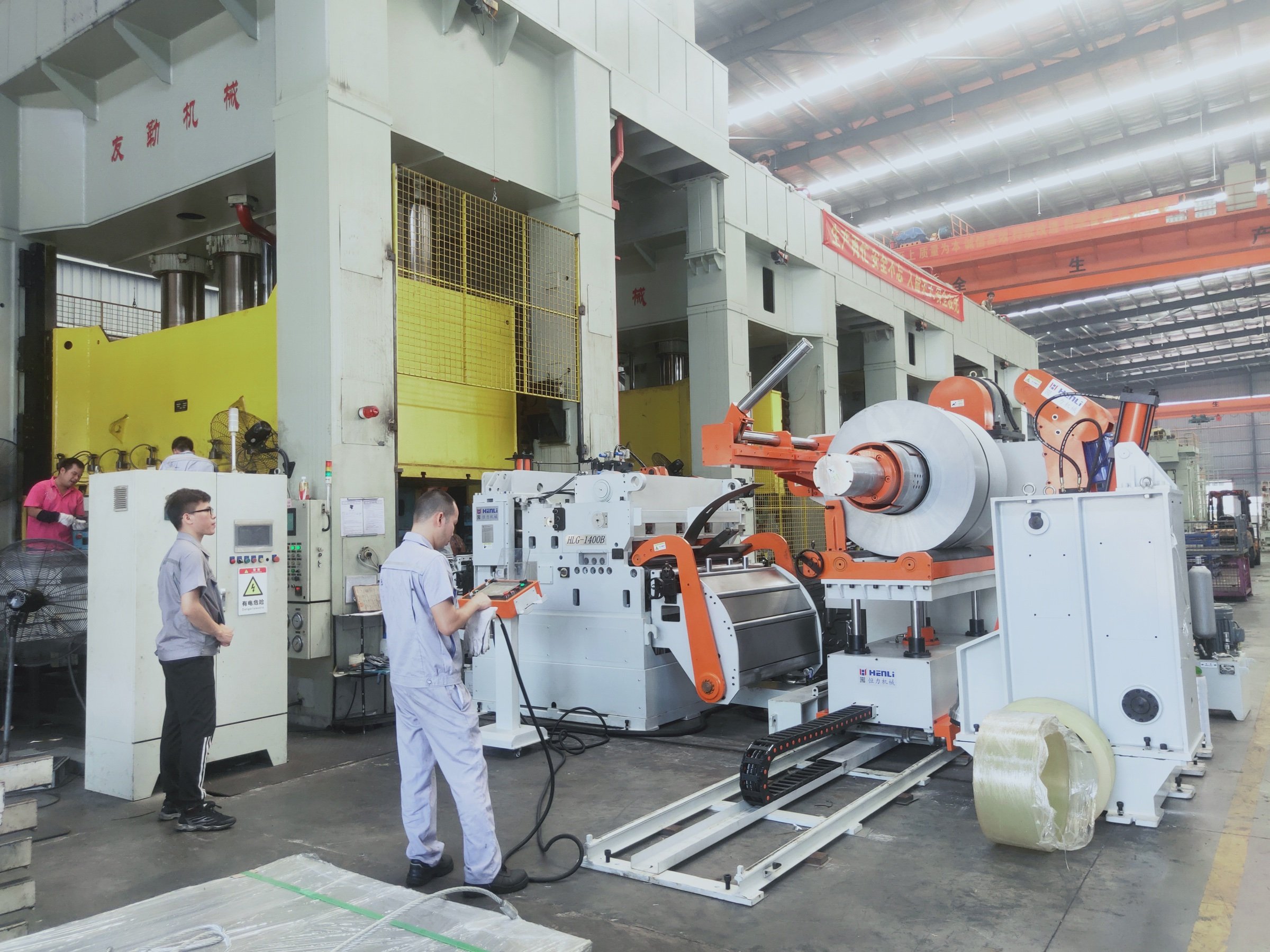

Задача линии 3-в-1 Размотка, правка и синхронизированная подача полосы в одной компактной системе
Линейка HENLI5 серий NCHL
Интегрированный процессРазмотка, правка и подача
Основа выбораМатериал, рулон, пресс и место
До выбора серии
Убедитесь, что проекту нужна именно линия 3-в-1
Эти конфигурации не взаимозаменяемы. Выбор зависит от занимаемой площади, рулона, существующего оборудования, доступа для обслуживания и синхронизации с прессом.
1+1+1
Модульная линия
Три отдельных модуля и собственная петля
Разматыватель, правильная машина и подающее устройство остаются отдельными. Такая архитектура рассматривается при использовании существующих модулей, независимом обслуживании или специальной планировке участка.2+1
Устройство 2-в-1 + подача
Размотка и правка объединены
Устройство 2-в-1 не включает валковую сервоподачу. Модуль подачи к прессу подбирается отдельно и синхронизируется с остальным оборудованием линии.Если архитектура ещё не определена, сначала сравните полную линию и возможность использования существующих модулей.Сравнить компоновки полной линии →
Пять серий
Выберите серию под ваш материал
Диапазон задаёт первое сравнение. Окончательный выбор определяется сочетанием толщины и ширины, прочностью материала, рулоном и параметрами пресса.
Диапазон толщины
Стандартные серии
Материалы стандартной прочности
Сравните C, B и D по толщине, требуемому усилию правки и работе с рулоном.01

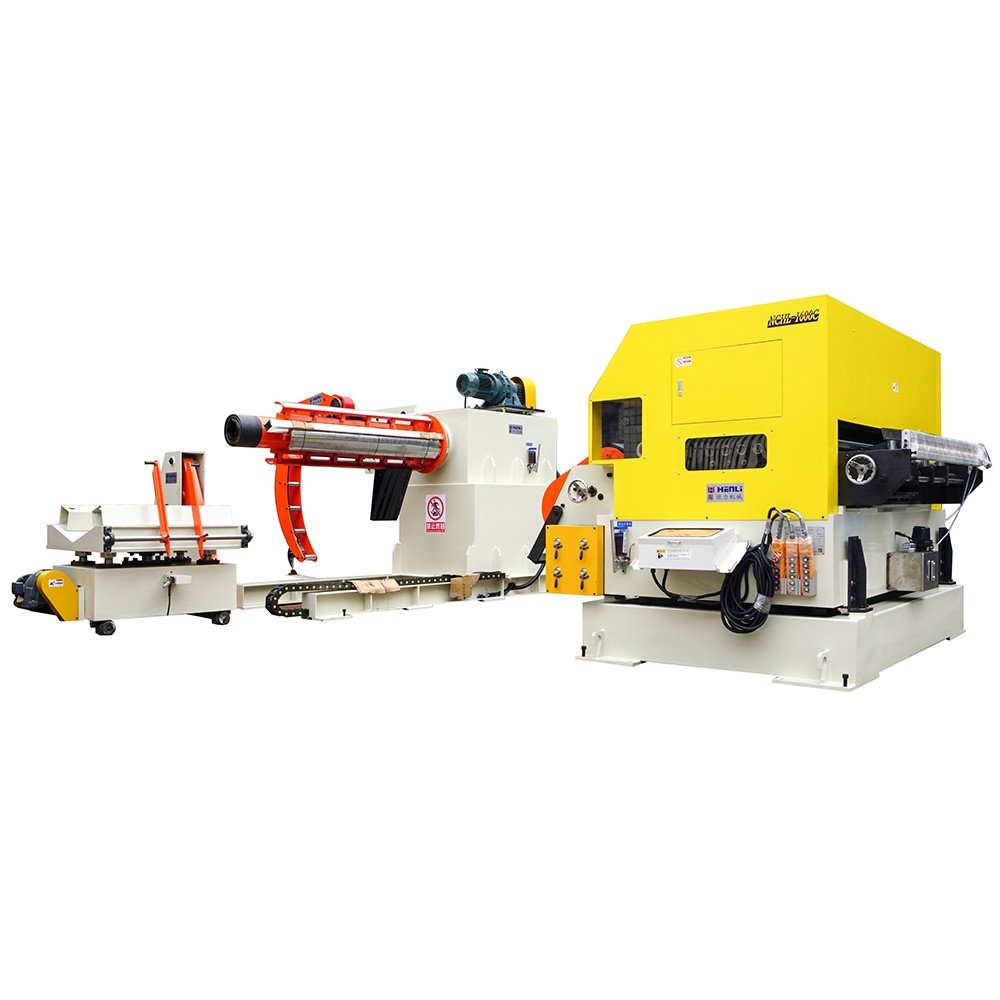

NCHL-C
0,5–4,5 ммБазовая серия для полосы средней толщины и компактной линии с механизированной загрузкой рулона.
- Материал
- Углеродистая и нержавеющая сталь, медь или алюминий в пределах подтверждённой диаграммы допустимых сочетаний.
- Сначала подтвердите
- Сочетание толщины и ширины, массу рулона, а также необходимость раскрытия правильной головы, загрузочной тележки или ножниц.
02

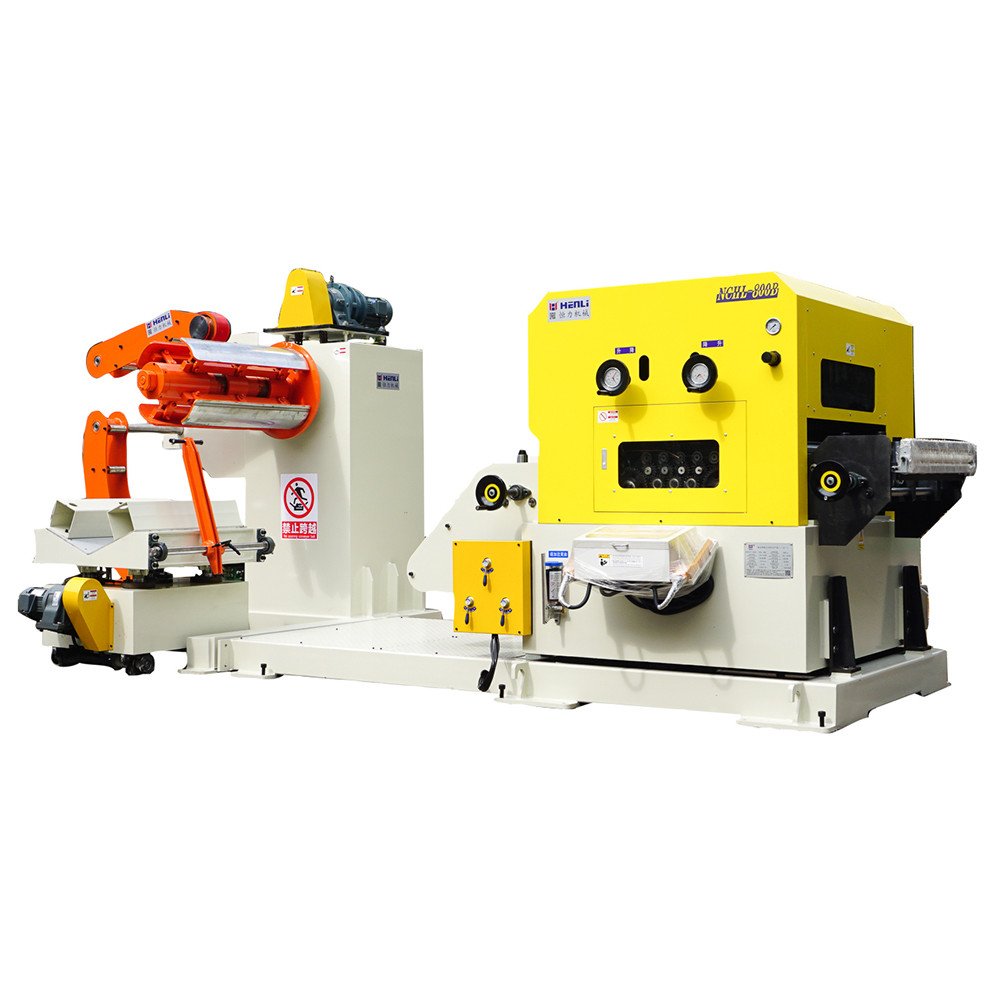

NCHL-B
0,3–3,2 ммДля тонкой и средней полосы, когда три операции требуется объединить перед прессом.
- Материал
- Углеродистая, оцинкованная или нержавеющая сталь, медь либо алюминий в пределах подтверждённого диапазона.
- Сначала подтвердите
- Фактическую ширину, требования к поверхности, шаг подачи, частоту ходов пресса, данные рулона и необходимость очистки или смазки.
03

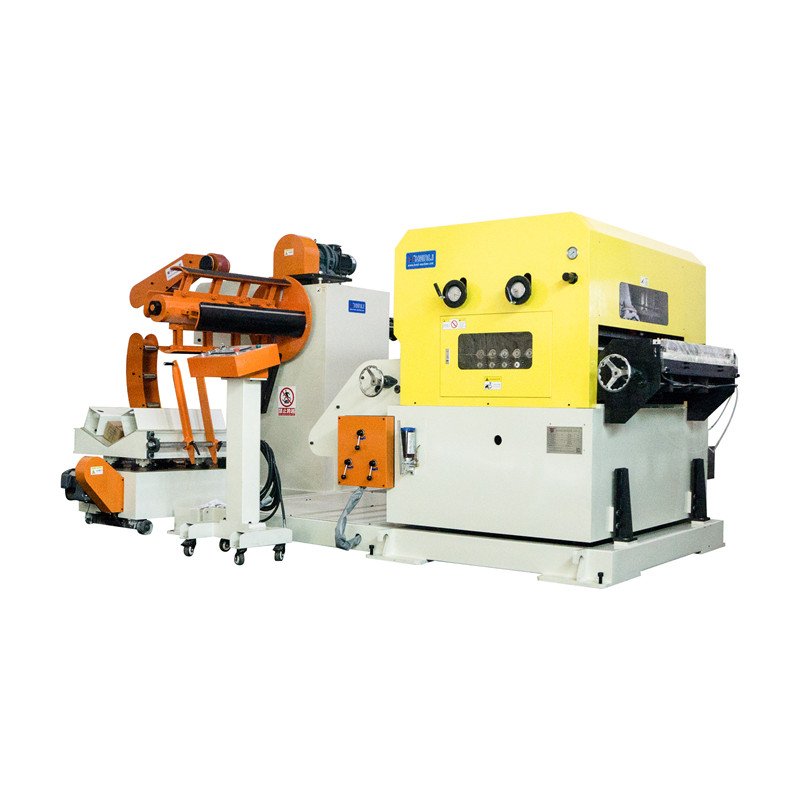

NCHL-D
1,0–8,0 ммПредварительный выбор для толстой полосы и более высокого усилия правки, чем у серий B или C.
- Материал
- Толстая полоса из углеродистой стали; верхняя граница толщины не заменяет проверку сочетания толщины и ширины.
- Сначала подтвердите
- Прочность и ширину материала, подготовку переднего конца полосы, опору рулона, параметры пресса и высоту линии подачи.
Повышенная прочность
Стали средней и высокой прочности
Для GC и GD нужны механические характеристики материала; эти серии выбирают не только по толщине.04

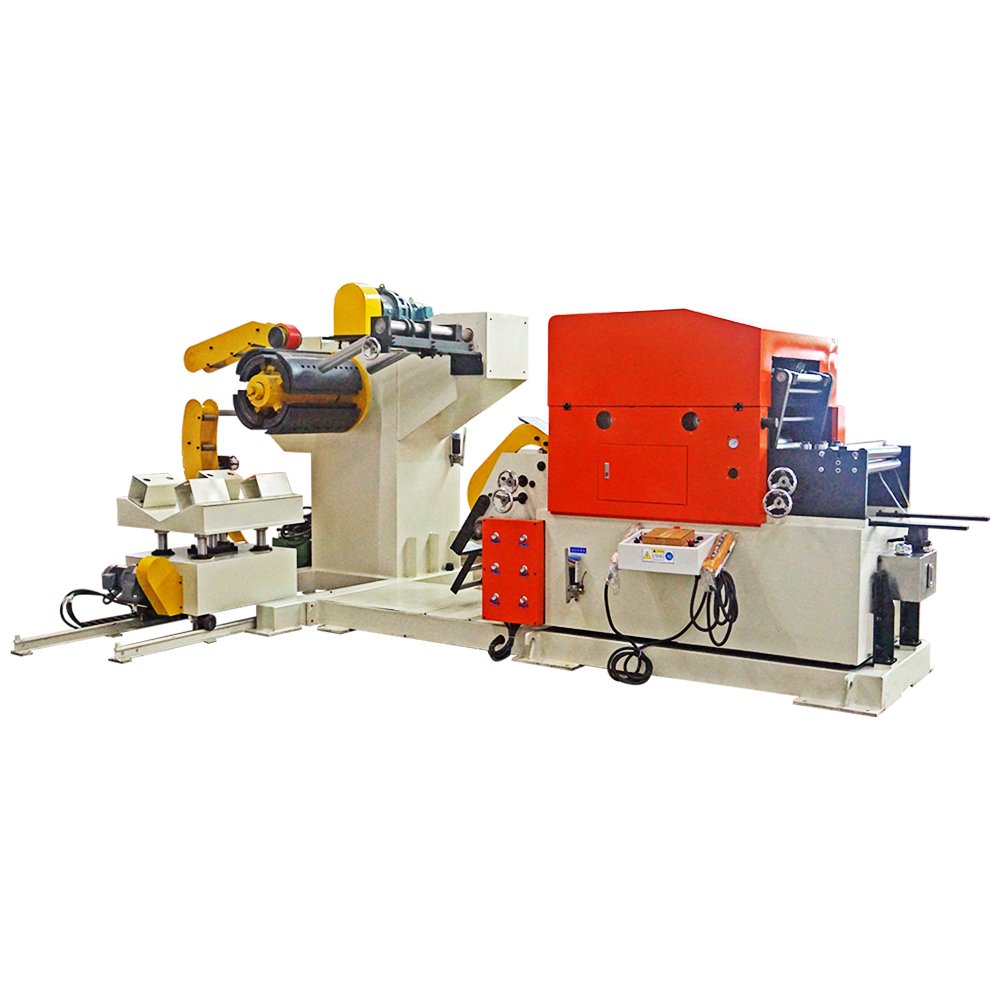

NCHL-GC
0,3–4,5 ммДля тонкой и средней полосы, прочность которой требует большего усилия правки и контроля, чем у стандартной серии.
- Материал
- Сталь средней или высокой прочности с известной маркой и механическими характеристиками.
- Сначала подтвердите
- Предел текучести, предел прочности при растяжении, сочетание толщины и ширины, поверхность и упругое восстановление.
05

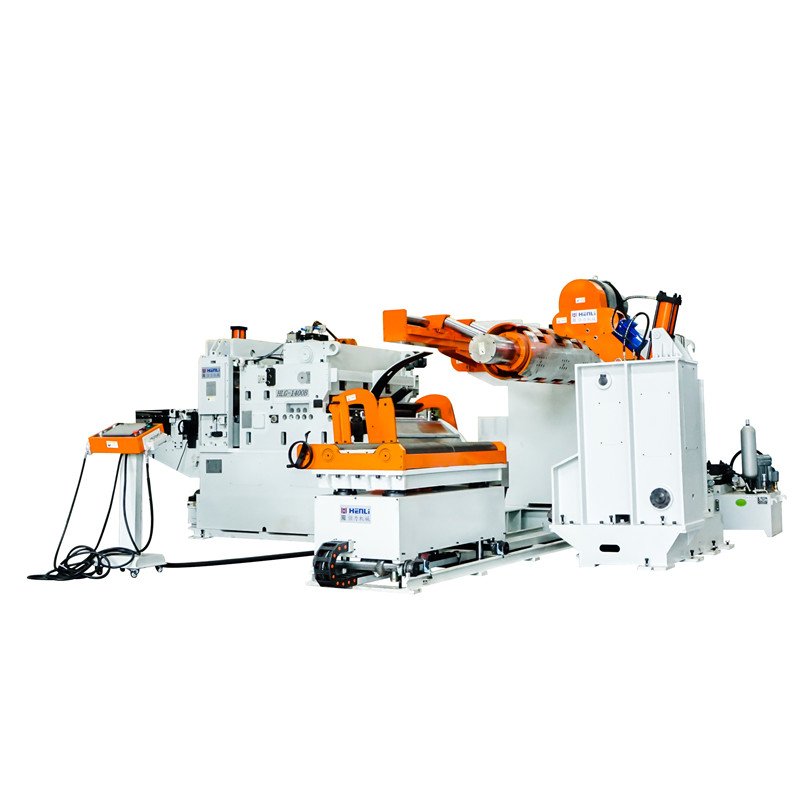

NCHL-GD
1,0–6,0 ммДля прочной толстой стали, когда серии GC недостаточно по усилию правки или возможностям работы с рулоном.
- Материал
- Сталь средней или высокой прочности; максимальная толщина зависит от одновременно обрабатываемой ширины.
- Сначала подтвердите
- Марку и прочность стали, данные рулона, пресс и штамп, опору оправки и способ загрузки тяжёлого рулона.
Данные сопоставляются вместе
Шесть условий, которые могут сочетаться
Не рассматривайте их как взаимоисключающие варианты. В одной линии могут одновременно потребоваться высокопрочная сталь, тяжёлый рулон, тележка, ножницы и минимальная занимаемая площадь.
Материал и поверхность
Укажите марку, предел текучести или предел прочности при растяжении, твёрдость, покрытие и чувствительность поверхности к следам. Серии GC/GD выбирают не только по толщине стали.
Толщина и ширина одновременно
Сопоставьте оба значения с диаграммой допустимых сочетаний. Максимальная толщина обычно недоступна одновременно с максимальной шириной.
Рулон и способ загрузки
Укажите массу, внутренний и наружный диаметры рулона, направление размотки, сторону загрузки и способ подачи рулона: кран, погрузчик или тележка.
Требуемая правка
Опишите исходную кривизну полосы, требуемую плоскостность, поверхность и чистоту. Схема роликов и раскрытие правильной головы зависят от задачи.
Подача, штамп и пресс
Передайте шаг подачи, требуемую точность, частоту ходов, модель или усилие пресса, высоту подачи, отпускание по пилоту и доступные сигналы.
Опции, место и безопасность
Тележка, гидравлический разжим, прижимной рычаг, опора оправки, входной узел, ножницы и смазка могут сочетаться с учётом массы, смены рулона и доступа.
Технико-коммерческое предложение
Передайте данные, которые влияют на серию и конфигурацию
Фотография шильдика пресса, план участка и чертёж полосы помогают заранее проверить высоту, сигналы, направление подачи и свободное место.
Открыть форму запроса →admin@henli-machine.com · WhatsApp +852 6050 5427 · WeChat Ailsaye1124
- 01Марка, предел текучести или предел прочности и состояние поверхности
- 02Толщина и ширина полосы
- 03Масса, внутренний и наружный диаметры рулона
- 04Направление размотки и способ загрузки
- 05Шаг подачи, требуемая точность и частота ходов пресса
- 06Пресс, штамп, высота подачи, отпускание по пилоту и сигналы
- 07Свободное место, фотографии или план и частота смены рулона
- 08Опции, напряжение питания и страна назначения
Вопросы перед выбором
Ответы перед запросом предложения
Используйте эти ответы, чтобы определить архитектуру и собрать исходные данные. Подробные характеристики каждой серии будут представлены на отдельных страницах моделей.
01Что входит в линию подачи 3-в-1?
Она объединяет разматыватель, правильную машину и валковую сервоподачу к прессу. Работа с рулоном, правильная голова и подача управляются как единая компактная система.
02Когда следует сравнить модульную линию?
Модульную архитектуру рассматривают, когда уже есть пригодные устройства, требуется длинная петля, планировка требует раздельного доступа либо условия работы с рулоном и обслуживания не подходят для компактной системы.
03Как выбрать между NCHL-B, NCHL-C и NCHL-D?
Начните с толщины, ширины и прочности материала. B предназначена для более тонкой полосы, C — для средней толщины, D — для толстой. Окончательный выбор проверяется по сочетанию толщины и ширины, данным рулона и пресса.
04Когда рассматривать NCHL-GC или NCHL-GD?
Когда марка, предел текучести, предел прочности при растяжении или упругое восстановление превышают возможности стандартной конфигурации. GC применяется для более тонкого материала, GD — для прочной толстой полосы.
05Какие данные нужны для технико-коммерческого предложения?
Передайте материал, толщину, ширину, данные рулона, направление и способ загрузки, шаг, частоту ходов, пресс, штамп, высоту, сигналы, свободное место, опции, напряжение и страну назначения. Фотографии и чертежи уменьшают риск неправильного выбора.
