Толщина × ширина × прочность
Укажите минимальные и максимальные размеры, марку материала и предел текучести или прочности. Для предварительной оценки серии рассматривается материал до 385 Н/мм².
NCHL-D · толстая полоса

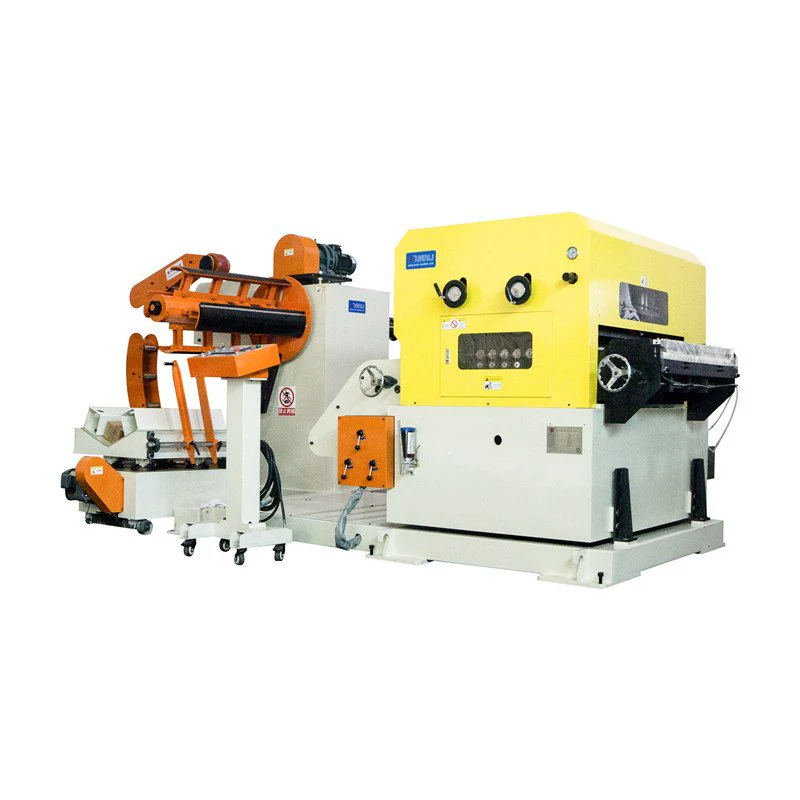

Линия подачи 3-в-1 NCHL-D для толстой полосы
Разматывание, правка и сервоподача работают как единый участок перед прессом. Стандартную модель выбирают по сочетанию ширины, толщины и прочности, а специальные возможности рассчитывают отдельно.
- Стандартная толщина
- 0,8–6,0 мм
- Специальное исполнение
- до 8,0 мм
- Ширина стандартных моделей
- 50–1 600 мм
- Макс. скорость
- 16 м/мин
До выбора ширины модели
Сначала проверьте материал, рулон и рабочее место
Для толстой полосы общий максимум серии не заменяет расчёт рабочей комбинации. Модель и оснащение должны соответствовать материалу, массе рулона, прессу и способу загрузки.
Рулон и смена материала
Масса, ID, OD, ширина рулона, подготовка переднего конца и способ загрузки определяют опору и механизацию смены.
Пресс и пространство
Шаг, SPM, высота подачи, сигналы, сторона оператора и зоны обслуживания формируют компоновку всей ячейки.
Материалы для оценки: холоднокатаная стальгорячекатаная стальтравлёная стальоцинкованная стальнержавеющая стальмедьалюминий
Четыре контроля до первого хода
Как NCHL-D ведёт толстую полосу к прессу
Стабильный шаг начинается с удержания тяжёлого рулона, продолжается в петле и правильной секции и заканчивается согласованной передачей материала в штамп.
- 01
Удержать рулон
Гидравлическая оправка фиксирует рулон, а прижимной и поддерживающий рычаги помогают контролировать передний конец и выдачу материала.
- 02
Сформировать петлю
Фотоэлектрический контроль, частотно-регулируемый привод разматывателя и входные опоры координируют запас полосы.
- 03
Выправить полосу
Три верхних и четыре нижних ролика корректируют кривизну, а индикатор настройки помогает повторять рабочие параметры.
- 04
Передать шаг
Сервопривод подаёт материал к прессу с табличным ориентиром ±0,1 мм на 100 мм; итог зависит от всей технологической цепочки.
Рулон→Петля→Правка→Сервоподача→Пресс
Управление толстой полосой
Узлы, которые формируют базовый маршрут
Элементы базовой архитектуры отвечают за рулон, петлю, ввод, правку и подачу. Шесть проектных опций добавляются по условиям смены рулона и процесса.
- 01Фотоэлектрическое управление петлёй полосы
- 02Криволинейная выходная и входная опоры материала
- 03Прижимной и удерживающий рычаги рулона
- 04Регулировка высоты линии винтовыми домкратами
- 05Индикатор настройки правильной секции
- 06Тормоз разматывателя и привод с частотным регулированием
- 07Подающие и правильные ролики с твёрдым хромированием
- 08Подъёмное устройство входной петли
- 09Устройство для выравнивания переднего конца полосы
- 10Гидравлическое раскрытие оправки
Контроль рулона
Оправка, рычаги и регулируемый привод помогают управлять началом разматывания.
Повторяемая правка
Семь рабочих роликов и индикатор настройки связывают результат с параметрами конкретной полосы.
Согласование с прессом
Высота, шаг, SPM, отпускание по пилоту и сигналы задаются для общей ячейки.
Оснащение по операции
Очистка, автоматическая настройка, загрузка, опора, резка и смазка выбираются по процессу.
Стандартная линейка
Семь моделей шириной от 400 до 1 600 мм
Сначала отберите модель по полезной ширине, затем сопоставьте массу и ID рулона, приводы, габарит и массу машины с рабочей комбинацией материала.
| Модель | Ширина | Макс. масса рулона | ID рулона | Сервопривод | Привод разматывателя | Габариты | Масса машины |
|---|---|---|---|---|---|---|---|
| NCHL-400D | 50–400 мм | 5 000 кг | 450–530 мм | 4,4 кВт | 3 кВт | 5,0×2,5×2,1 м | 5 290 кг |
| NCHL-500D | 50–500 мм | 5 000 кг | 450–530 мм | 4,4 кВт | 3 кВт | 5,0×2,6×2,1 м | 5 350 кг |

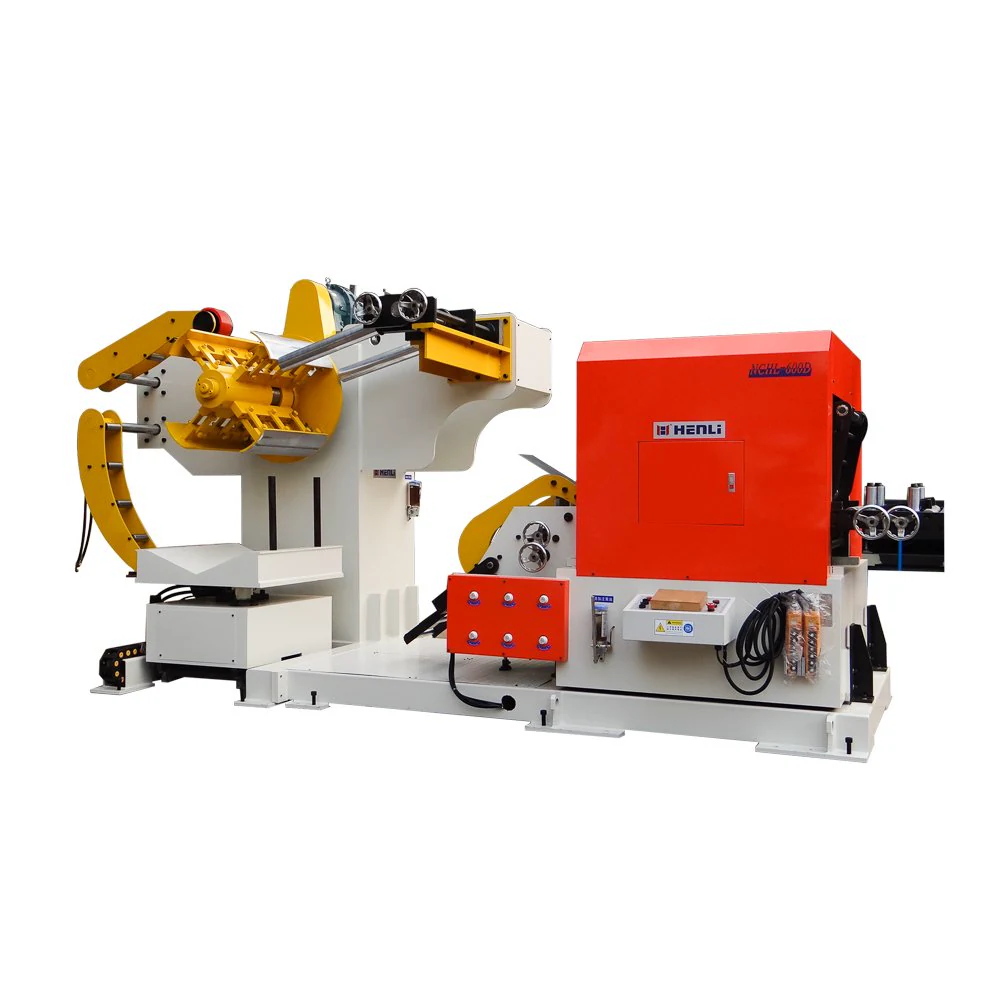

| NCHL-600D | 50–600 мм | 5 000 кг | 450–530 мм | 4,4 кВт | 3 кВт | 5,0×2,7×2,1 м | 5 600 кг |
| NCHL-800D | 50–800 мм | 6 000 кг | 450–530 мм | 5,5 кВт | 3 кВт | 5,0×2,9×2,1 м | 6 500 кг |
| NCHL-1000D | 50–1 000 мм | 8 000 кг | 480–530 мм | 7,5 кВт | 4 кВт | 5,0×3,1×2,1 м | 9 000 кг |
| NCHL-1300D | 50–1 300 мм | 8 000 кг | 480–530 мм | 11 кВт | 4 кВт | 5,0×3,4×2,1 м | 9 450 кг |
| NCHL-1600D | 50–1 600 мм | 10 000 кг | 480–530 мм | 11 кВт | 4 кВт | 5,0×3,7×2,1 м | 13 000 кг |
- Толщина стандартных моделей
- 0,8–6,0 мм
- Макс. OD рулона
- 1 500 мм
- Макс. скорость
- 16 м/мин
- Точность подачи
- ±0,1 мм / 100 мм
- Рабочие ролики
- 3 верхних / 4 нижних
- Питание
- 380 В · 3 фазы
- Материал для подбора
- ≤385 Н/мм²
- Рабочее давление воздуха
- 5 кгс/см²

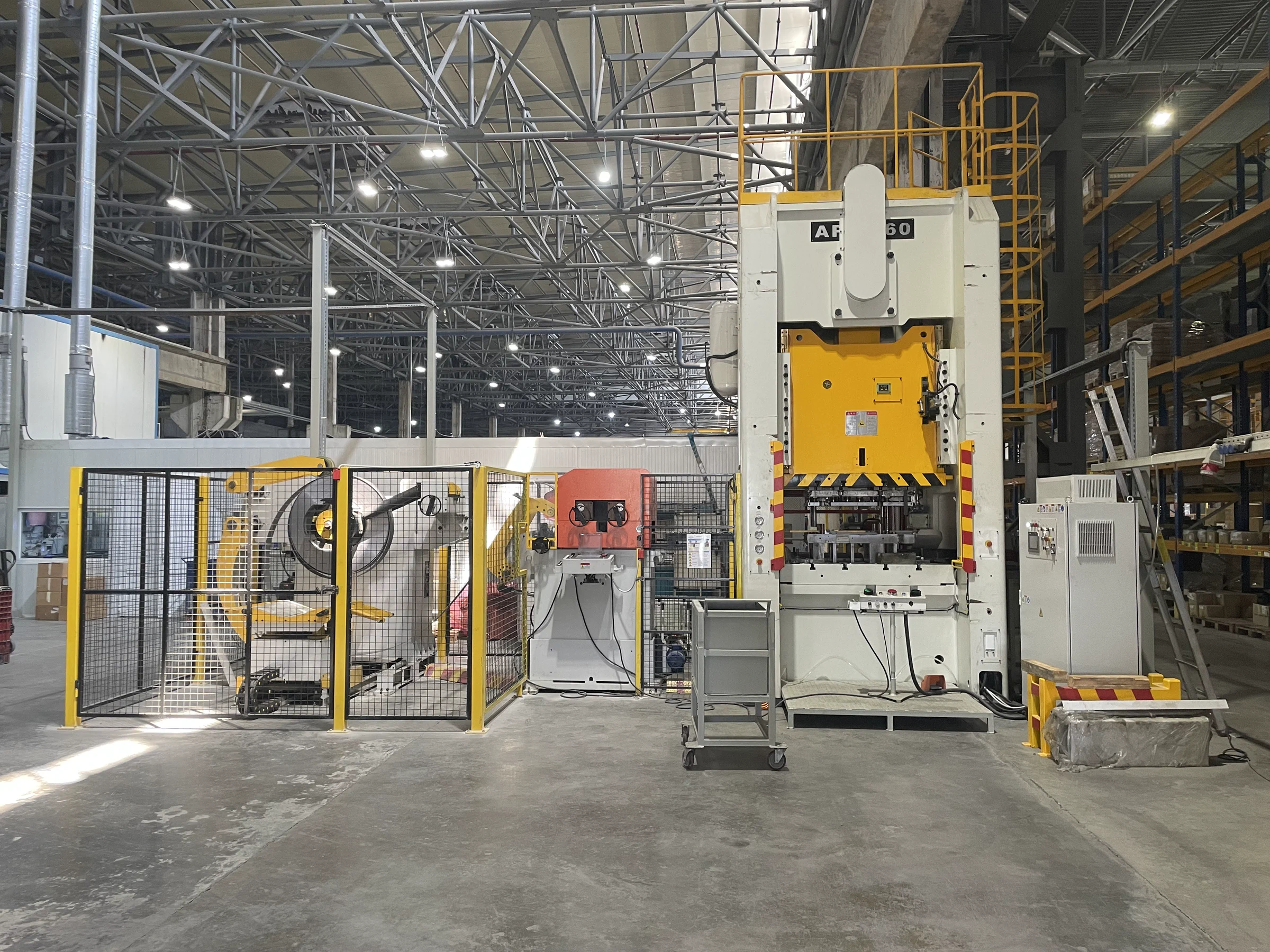

Единая производственная ячейка
Оставьте место для загрузки, подачи и обслуживания

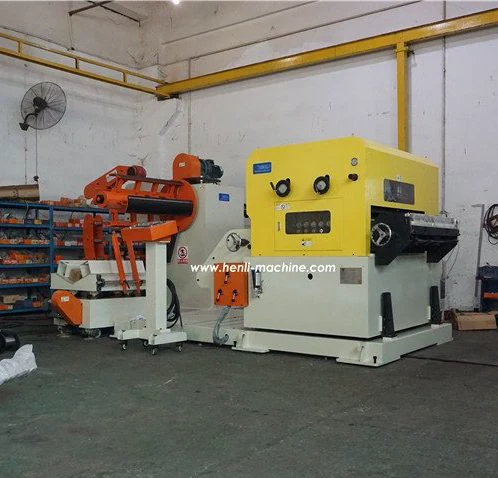

Линия устанавливается с учётом пути рулона, стороны оператора, высоты и направления подачи, интерфейса с прессом и защитных устройств всей ячейки.
- 01
Маршрут и доступ
Предусмотрите место для крана или тележки, смены рулона, подготовки переднего конца и очистки рабочих узлов.
- 02
Пресс и сигналы
Укажите шаг, SPM, высоту линии, отпускание по пилоту и доступные сигналы управления.
- 03
Защита ячейки
Ограждение и доступ проектируются по рискам всей линии, включая рулон, подачу и пресс.
Данные для подбора
Что передать HENLI до расчёта конфигурации
Полный набор исходных данных позволяет отделить стандартную модель от специальной задачи и определить механизацию загрузки, опции и компоновку.
- 01
Материал
Марка, состояние, покрытие, предел текучести или прочности.
- 02
Полоса
Минимальная и максимальная толщина и ширина.
- 03
Рулон
Масса, внутренний и наружный диаметры.
- 04
Пресс
Тип или модель, шаг подачи, SPM и высота линии.
- 05
Интерфейс
Отпускание по пилоту и доступные сигналы.
- 06
Загрузка
Кран, погрузчик или тележка, сторона и направление линии.
- 07
Оснащение
Доступ к роликам, автонастройка, опора, ножницы и смазка.
- 08
Площадка
Свободное место, фотографии или план, напряжение и страна назначения.
Вопросы перед предложением
Стандартный диапазон, специальная задача и оснащение
Стандартная серия NCHL-D работает с толщиной 8 мм?
Семь стандартных моделей рассчитаны на диапазон 0,8–6,0 мм. Для задач до 8,0 мм HENLI рассматривает специальное исполнение по фактическим данным материала, ширины, рулона и пресса.
Все модели могут работать с толщиной 6 мм на максимальной ширине?
Нет. Допустимая комбинация меняется вместе с шириной и прочностью материала. Для выбора требуется одновременно проверить толщину, ширину, марку и механические свойства.
Когда нужны загрузочная тележка и опора оправки?
Их выбирают по массе, ширине и устойчивости рулона, а также по способу и частоте смены. Эти устройства особенно важны, когда ручная загрузка не обеспечивает безопасную и повторяемую операцию.
Какие данные нужны для технического предложения?
Передайте материал и прочность, диапазоны толщины и ширины, массу, ID и OD рулона, пресс, шаг и SPM, высоту и направление подачи, сигналы, доступное место, опции, напряжение и страну назначения.
Технический запрос NCHL-D
Отправьте рабочую комбинацию материала, рулона и пресса
HENLI проверит стандартную линейку или специальное исполнение и подготовит конфигурацию для вашего участка.
- Материал, прочность, толщина и ширина
- Масса, ID и OD рулона
- Пресс, шаг, SPM, высота и сигналы
- Способ загрузки, опции и направление линии
- Фотография или чертёж доступного пространства
