Ширина × толщина
Общий диапазон 0,3–3,2 мм не заменяет проверку допустимого сочетания при фактической ширине.
NCHL-B · разматывание + правка + сервоподача

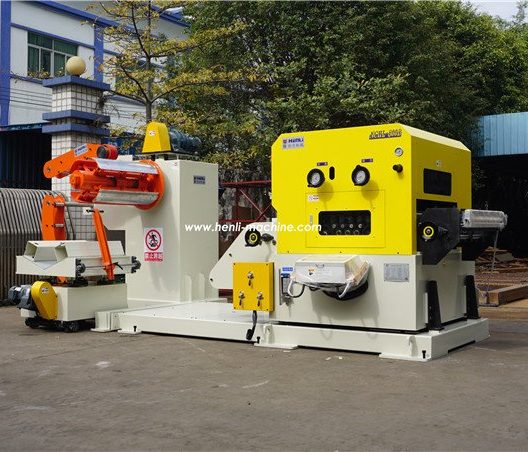

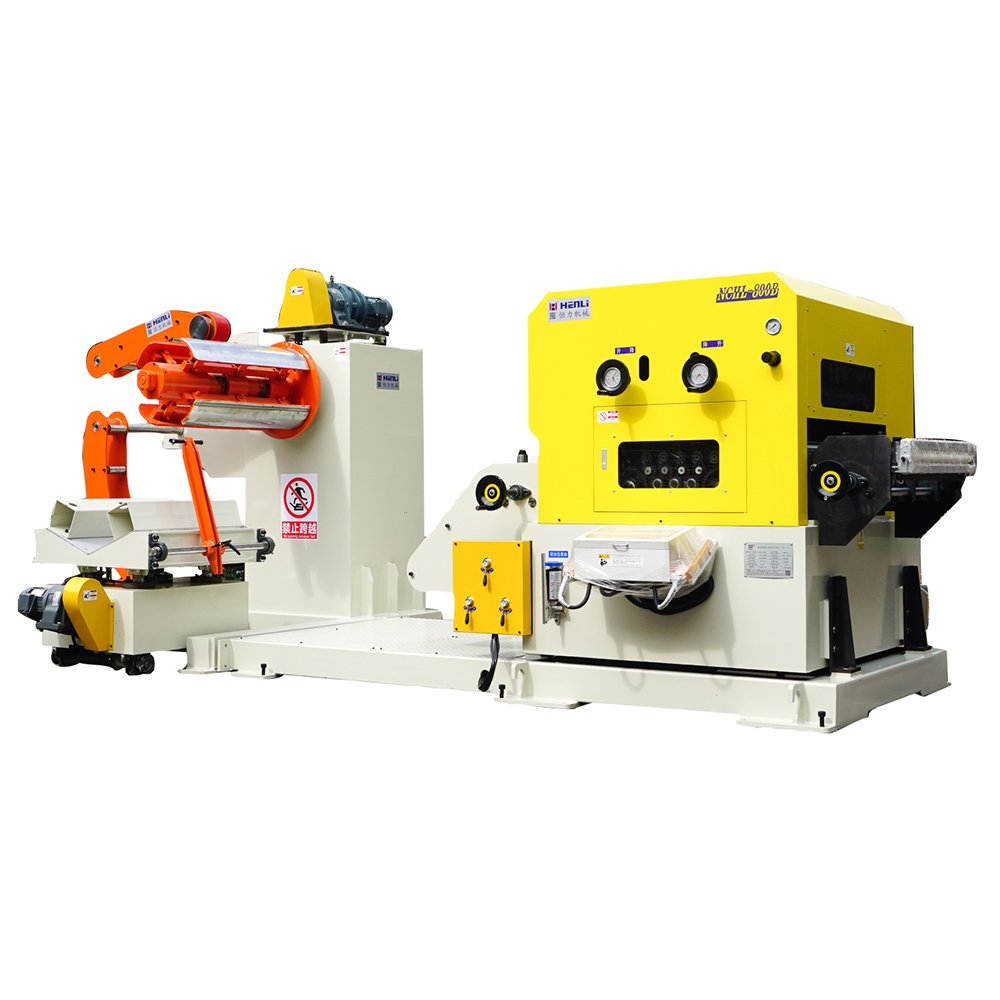

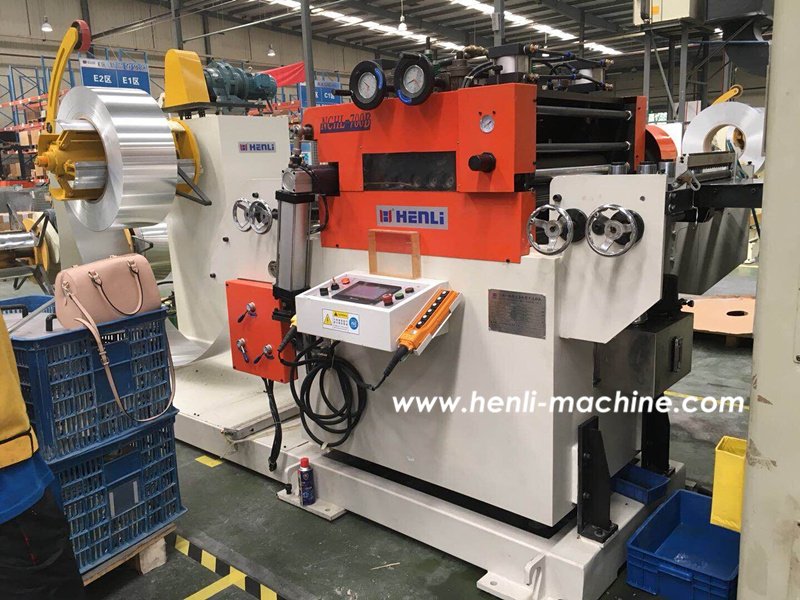

Линия подачи 3-в-1 NCHL-B для полосы 0,3–3,2 мм
Компактная линия объединяет разматыватель, правильную машину и сервоподачу перед прессом. Модель выбирают по сочетанию ширины и толщины, материалу, прочности и фактическим данным рулона.
- Толщина
- 0,3–3,2 мм
- Ширина по моделям
- 50–1 600 мм
- Макс. скорость
- 16 м/мин
- Точность подачи
- ±0,1 мм / 100 мм
От задачи к модели
Ширина — только первый фильтр
Одинаковая ширина не означает одинаковую нагрузку. До выбора нужно сопоставить минимальную и максимальную толщину, материал, показатель прочности, рулон и условия загрузки.
Материал и прочность
Опубликованная исходная величина для серии — ≤245 Н/мм². Передайте марку, состояние поверхности и механические характеристики.
Рулон и загрузка
Масса, ID, OD и способ подачи рулона к оправке определяют модель и оснащение рабочего места.
Материалы: холоднокатаная стальгорячекатаная стальтравлёная стальоцинкованная стальнержавеющая стальмедьалюминий
Три функции перед штампом
Как полоса проходит через NCHL-B
Функции объединены в одной линии, но каждая ступень рассчитывается по данным рулона, полосы и пресса.
- 01
Разматывание
Гидравлическое раскрытие фиксирует рулон, а фотоэлектрический контроль петли и частотный преобразователь регулируют выдачу материала.
- 02
Правка
Три верхних и четыре нижних рабочих ролика корректируют кривизну полосы до участка подачи.
- 03
Сервоподача
Сервопривод перемещает полосу к прессу с заданным шагом; высота подачи определяется проектом.
Опубликованная стандартная комплектация
Что входит в базовую архитектуру серии
Эти позиции описывают опубликованную конфигурацию NCHL-B. Проектные опции рассматриваются отдельно и не смешиваются со стандартным оснащением.
- 01Фотоэлектрическое управление петлёй
- 02Выходная опора для свободной петли полосы
- 03Прижимной рычаг
- 04Винтовая регулировка высоты линии
- 05Маховик регулировки с индикатором
- 06Тормоз разматывателя
- 07Частотный преобразователь разматывателя
- 08Хромированные подающие и правильные ролики
Один маршрут полосы
Три операции согласуются до входа материала в пресс без отдельных переходов между машинами.
Подача по заданному шагу
Сервоподача работает с опубликованной точностью ±0,1 мм на 100 мм.
Проверяемая работа с рулоном
Модельная таблица связывает ширину с массой, ID, приводами, габаритом и весом машины.
Опции по реальной операции
Очистка, смена рулона, подготовка концов и смазка добавляются по процессу, а не автоматически.
Предварительный подбор
Девять моделей: от ширины к рулону и габариту
Сначала сократите список по ширине, затем сопоставьте массу и ID рулона, мощность приводов, размер машины и доступное место.
| Модель | Ширина | Макс. масса рулона | ID рулона | Серво | Двигатель разматывателя | Габариты | Масса машины |
|---|---|---|---|---|---|---|---|
| NCHL-300B | 50–300 мм | 3 000 кг | 450–530 мм | 1,8 кВт | 2,2 кВт | 3,88×1,52×2,2 м | 2 870 кг |
| NCHL-400B | 50–400 мм | 3 000 кг | 450–530 мм | 1,8 кВт | 2,2 кВт | 3,88×1,62×2,2 м | 3 440 кг |
| NCHL-500B | 50–500 мм | 5 000 кг | 450–530 мм | 2,9 кВт | 2,2 кВт | 3,88×1,72×2,2 м | 4 130 кг |
| NCHL-600B | 50–600 мм | 5 000 кг | 450–530 мм | 2,9 кВт | 2,2 кВт | 3,88×1,82×2,2 м | 4 550 кг |
| NCHL-700B | 80–700 мм | 5 000 кг | 450–530 мм | 4,4 кВт | 4 кВт | 3,88×1,92×2,2 м | 5 000 кг |
| NCHL-800B | 80–800 мм | 5 000 кг | 450–530 мм | 4,4 кВт | 4 кВт | 3,88×2,02×2,2 м | 5 500 кг |
| NCHL-1000B | 80–1 000 мм | 6 000 / 8 000 кг | 480–530 мм | 4,4 кВт | 4 кВт | 3,88×2,22×2,2 м | 6 000 кг |
| NCHL-1300B | 100–1 300 мм | 8 000 / 10 000 кг | 480–530 мм | 5,5 кВт | 4 кВт | 3,88×2,52×2,2 м | 7 300 кг |
| NCHL-1600B | 100–1 600 мм | 8 000 / 10 000 кг | 480–530 мм | 7,5 кВт | 4 кВт | 3,88×2,82×2,2 м | 8 600 кг |
- Наружный диаметр рулона
- макс. 1 500 мм
- Рабочие ролики
- 3 верхних / 4 нижних
- Раскрытие оправки
- гидравлическое
- Высота подачи
- по проекту
- Электропитание
- 380 В · 3 фазы
- Сжатый воздух
- 5 кгс/см²
Шесть проектных опций
Выбирайте по операции, а не по списку
Каждая пара отвечает на отдельный вопрос: как обслуживать правильную секцию, как загружать рулон и что требуется сделать с полосой до штампа.
Группа 01
Доступ и повторяемость настройки
Решения для очистки рабочих роликов и повторного вызова параметров при смене материала или задания.
Группа 02
Загрузка и устойчивость рулона
Оснащение зависит от массы, ширины, частоты смены рулона и способа его подачи к оправке.
Группа 03
Подготовка полосы перед штампом

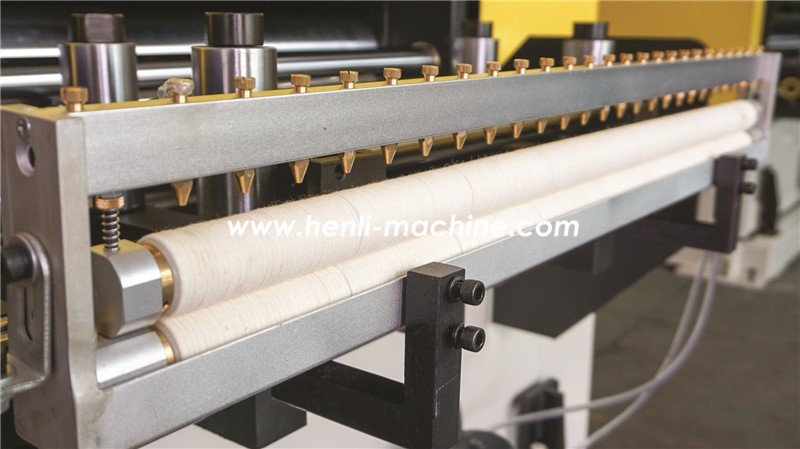

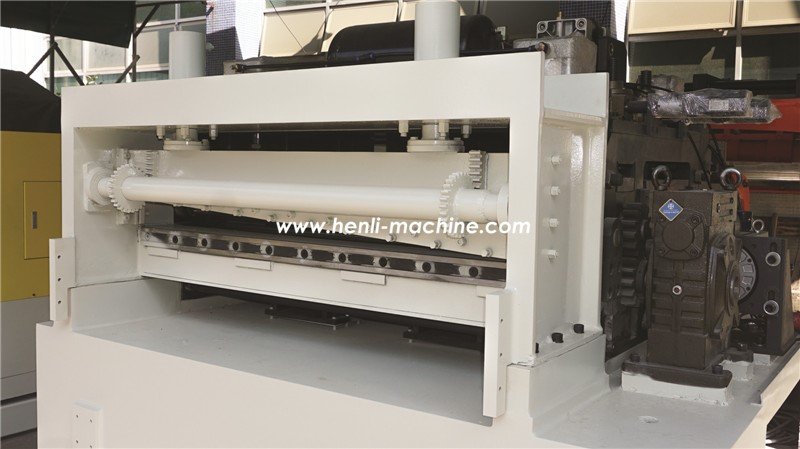

Модули для удаления деформированных концов или нанесения масла на обе поверхности полосы.

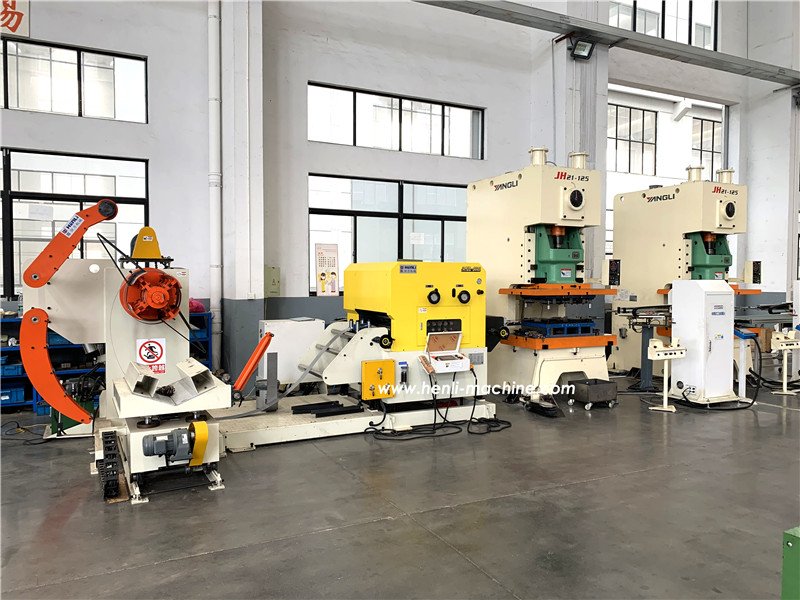

Интеграция с прессом
Проверьте маршрут от рулона до точки подачи
Кроме модели, компоновка должна учитывать направление подачи, высоту линии, доступ для смены рулона, рабочее пространство и физическую связь с прессом и штампом.
- 01
Направление и высота
Укажите сторону входа и требуемую высоту подачи.
- 02
Рабочий доступ
Оставьте место для загрузки, очистки и обслуживания.
- 03
Сигналы пресса
Передайте шаг, SPM и доступные сигналы управления.
- 04
План установки
Приложите чертёж или фотографии зоны до изготовления.
Данные для подбора
Что передать HENLI до запроса цены
Полный набор данных помогает выбрать модель, способ загрузки, нужные опции и компоновку без ложной опоры на один максимальный параметр.
Материал
Марка, состояние поверхности и механические характеристики, если доступны.
Диапазон полосы
Минимальные и максимальные толщина и ширина.
Рулон
Масса, внутренний и наружный диаметр.
Режим подачи
Шаг и число ходов пресса в минуту.
Пресс и штамп
Тип пресса, штамп, высота и направление подачи.
Опции

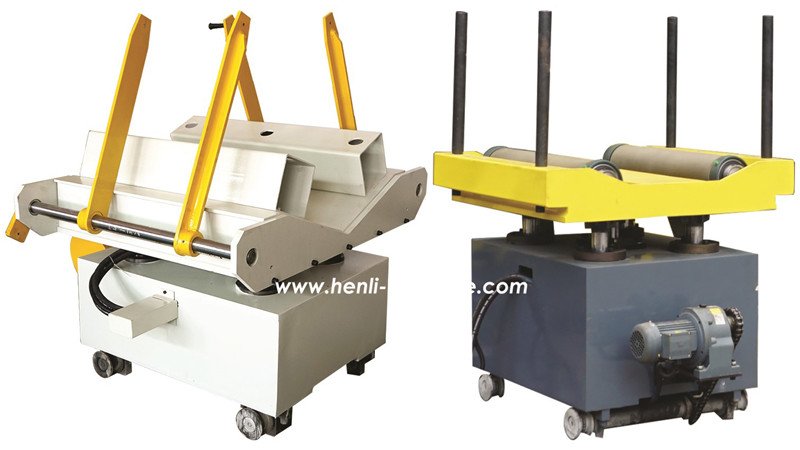

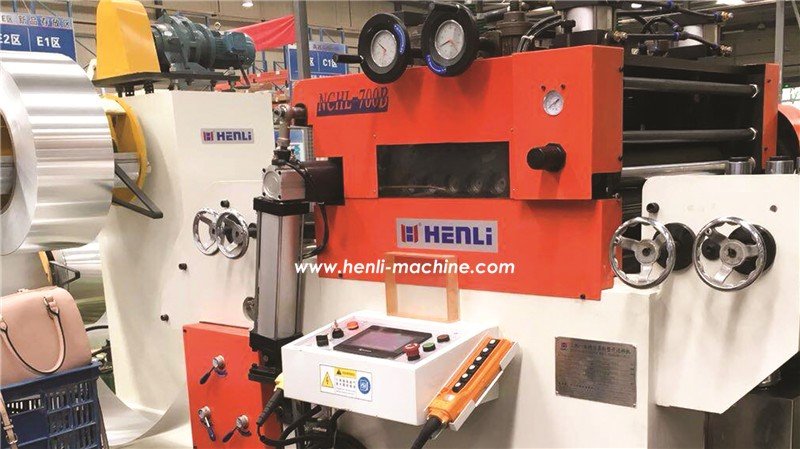

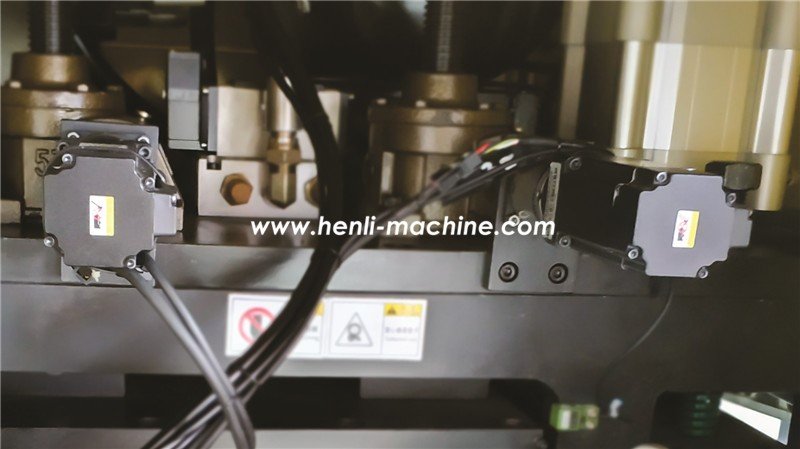

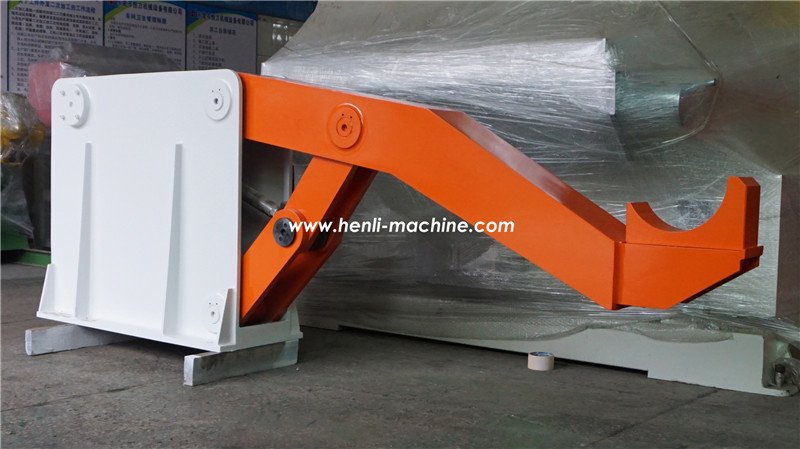

Тележка, раскрываемая голова, ножницы, смазка, опора оправки или автоматическая коррекция.
Площадка
Доступное пространство, схема или фотографии цеха.
Место назначения
Напряжение электросети и страна поставки.
Вопросы до выбора
Модель, рулон и опции
Ответы задают границы предварительного подбора; финальная конфигурация рассчитывается по данным реального проекта.
Какие операции объединяет NCHL-B?
Одна линия выполняет разматывание рулона, правку полосы и сервоподачу материала к прессу.
Можно ли выбрать модель только по диапазону 0,3–3,2 мм?
Нет. Толщину нужно сопоставить с фактической шириной, материалом и показателем прочности. Дополнительно проверяются масса, ID и OD рулона.
Как предварительно выбрать одну из девяти моделей?
Начните с полезной ширины, затем проверьте допустимую массу и ID рулона, мощность приводов, габарит машины и место для загрузки.
Какие данные рулона нужны для предложения?
Передайте материал, минимальную и максимальную ширину и толщину, массу, внутренний и наружный диаметр рулона, а также способ загрузки.
Все шесть опций нужны каждой линии?
Нет. Раскрываемая правильная голова, автоматическая коррекция, тележка, опора оправки, ножницы и двухсторонняя смазка выбираются по материалу, смене рулонов и процессу штамповки.
Технический подбор NCHL-B
Отправьте данные полосы, рулона и пресса
HENLI проверит допустимое сочетание ширины и толщины, модель, параметры рулона, приводы, опции и компоновку.
- Материал, прочность, минимальные и максимальные толщина и ширина
- Масса, ID и OD рулона
- Модель пресса, шаг подачи и SPM
- Высота и направление подачи
- Необходимые опции и способ загрузки
- Фото или чертёж доступного пространства
