Единая траектория
Разматывание, правка и сервоподача согласуются до входа прочной полосы в штамп.
NCHL-GD · сталь средней и высокой прочности

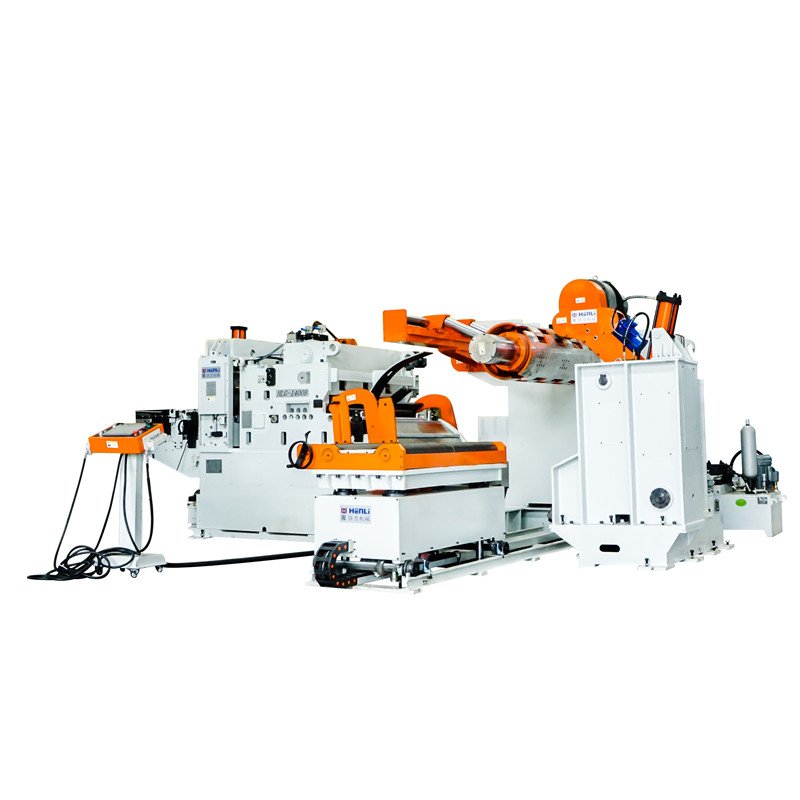

Линия подачи 3-в-1 NCHL-GD для прочной
толстой стали
Одна компактная линия разматывает тяжёлый рулон, выправляет полосу и передаёт её к прессу. Четыре модели рассчитываются по совместной нагрузке материала, рулона и процесса.
- Толщина серии
- 1,0–6,0 мм
- Ширина серии
- 100–1 800 мм
- Предел текучести
- ≤1 370 Н/мм²
- Масса рулона
- 3 000–15 000 кг
До выбора модели
Начните с нагрузки, которую должна выдерживать линия
NCHL-GD предназначена для толстой стали средней и высокой прочности. Общие границы серии помогают начать подбор, но не заменяют расчёт рабочей комбинации.
- 01
Материал и предел текучести
Укажите марку, покрытие и механические свойства. Для предварительного отбора серия рассматривается до 1 370 Н/мм².
- 02
Ширина × толщина
Передайте обычные и предельные сочетания. Максимальная ширина не означает автоматическую работу на максимальной толщине.
- 03
Рулон и загрузка
Масса, ID, OD, ширина, устойчивость и способ перемещения определяют оснащение разматывателя.
- 04
Пресс и рабочее место
Шаг, SPM, высота, сигналы, сторона оператора и доступ для обслуживания задают компоновку ячейки.
Четыре контроля до пресса
Как полоса проходит через NCHL-GD
Компактная архитектура уменьшает число переходов между отдельными машинами. Результат зависит от согласованной работы каждого участка.
- 01
Контролировать рулон
Гидравлическая оправка, регулируемый привод и прижимные рычаги управляют началом выдачи полосы.
- 02
Стабилизировать петлю
Фотоэлектрический контроль и входные/выходные опоры поддерживают запас материала перед правильной секцией.
- 03
Выправить материал
Ролики с твёрдым хромированием и настройка с экрана подготавливают полосу к штамповке.
- 04
Передать каждый шаг
Сервопривод подаёт полосу к прессу; пилотирование, сигналы, штамп и состояние материала проверяются вместе.
Рулон→Петля→Правка→Сервоподача→Пресс
Базовый маршрут материала
14 элементов и их роль в линии
Состав охватывает удержание рулона, контроль петли, ввод, правку, сервоподачу и базовую смазку. Проектные опции выбирают отдельно.
- 01Фотоэлектрическое управление петлёй полосы
- 02Криволинейная выходная опора материала
- 03Рычаги прижима и удержания рулона
- 04Опорный рычаг для ввода полосы
- 05Регулировка высоты винтовыми домкратами
- 06Настройка правильной секции с сенсорного экрана
- 07Пневматический тормоз разматывателя
- 08Частотно-регулируемый привод разматывателя
- 09Подающие и правильные ролики с твёрдым хромированием
- 10Подъёмное устройство входной петли
- 11Устройство для выравнивания переднего конца рулона
- 12Удерживающие рычаги рулона
- 13Моторизованные прижимные рычаги
- 14Электрическая система масляной смазки
Функция и закупочная ценность
Что покупатель проверяет кроме общего диапазона
Полезность компактной линии раскрывается только тогда, когда её возможности соотнесены с реальным материалом, сменой рулона и прессом.
Запас по прочности
Материал до 1 370 Н/мм² рассматривается вместе с шириной и толщиной, а не как отдельная цифра.
Управляемый тяжёлый рулон
Привод, тормоз, прижимные рычаги и контроль петли поддерживают стабильную выдачу материала.
Оснащение по операции
Загрузка, опора оправки, подготовка концов, смазка и вход в штамп выбираются под ежедневный процесс.
Четыре модели и проектная конфигурация
Выберите семейство, затем рассчитайте рабочую комбинацию
Формальная линейка состоит из четырёх моделей. Полезная ширина, кривая «толщина × ширина», рулон, мощность, габариты и масса определяются для конкретного проекта.
NCHL-600GD
Конфигурация по материалу, рулону, прессу и доступной площади.
Запросить расчёт →NCHL-800GD
Конфигурация по материалу, рулону, прессу и доступной площади.
Запросить расчёт →NCHL-1300GD
Конфигурация по материалу, рулону, прессу и доступной площади.
Запросить расчёт →NCHL-1600GD
Конфигурация по материалу, рулону, прессу и доступной площади.
Запросить расчёт →- Толщина серии
- 1,0–6,0 мм
- Ширина серии
- 100–1 800 мм
- Предел текучести
- ≤1 370 Н/мм²
- Масса рулона
- 3 000–15 000 кг
- ID рулона
- 450–530 / 480–530 / 580–630 мм
- Макс. OD рулона
- 1 600 мм
01
Загрузка и опора тяжёлого рулона

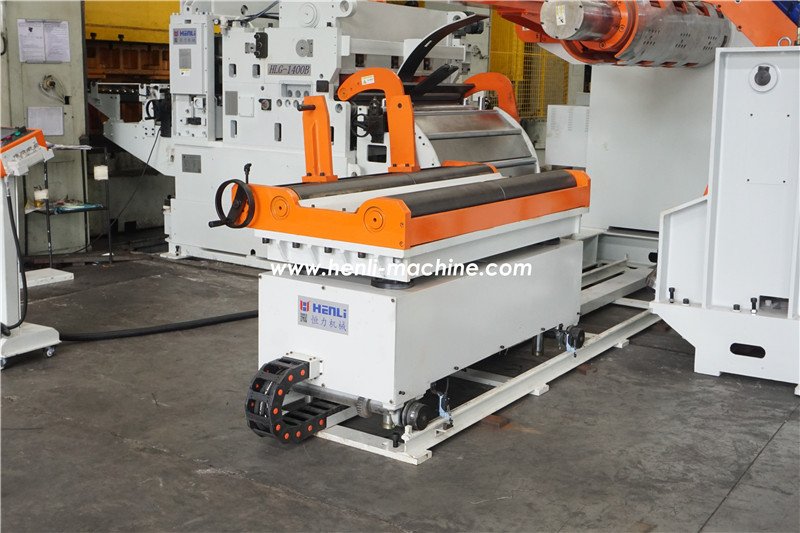

Загрузочная тележка перемещает и позиционирует рулон перед оправкой.

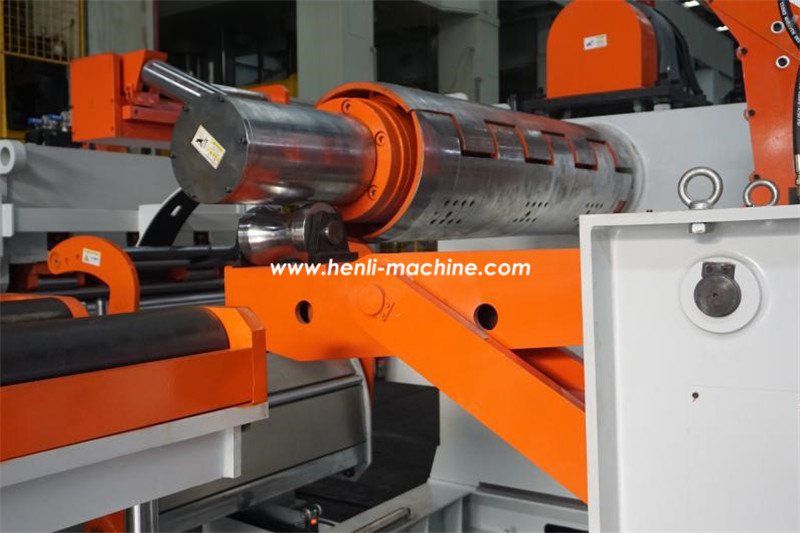

Гидравлическая опора оправки поддерживает загруженный свободный конец и помогает стабилизировать тяжёлый рулон.
02
Подготовка полосы перед штампом

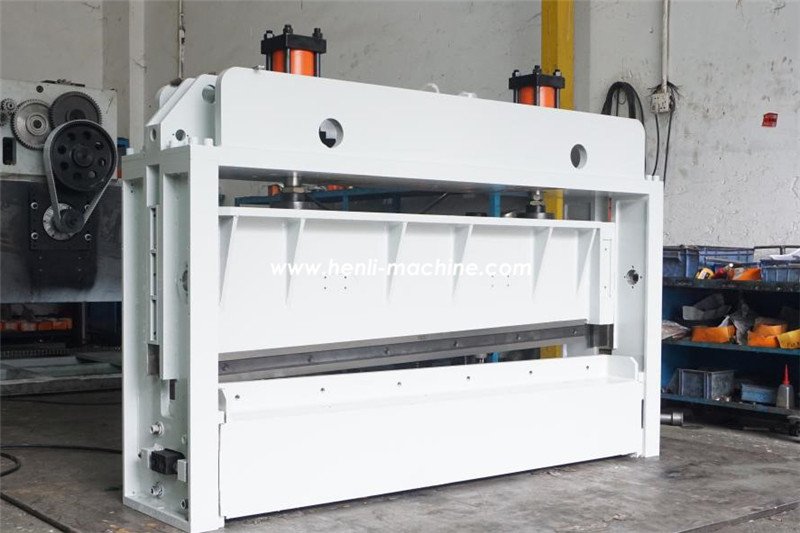

Ножницы удаляют деформированную головную или хвостовую часть до прохождения через правильную секцию.

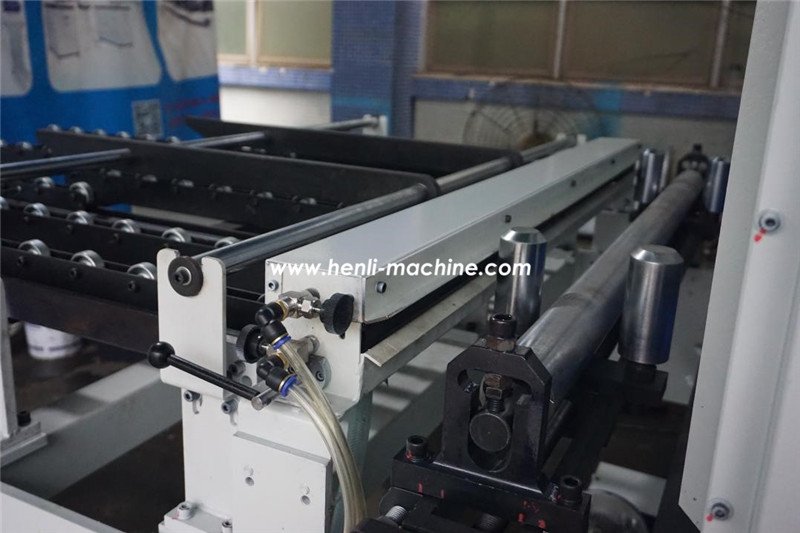

Автоматическая двухсторонняя смазка наносит масло на верхнюю и нижнюю поверхности полосы перед штамповкой.
03
Направление полосы к крупному прессу

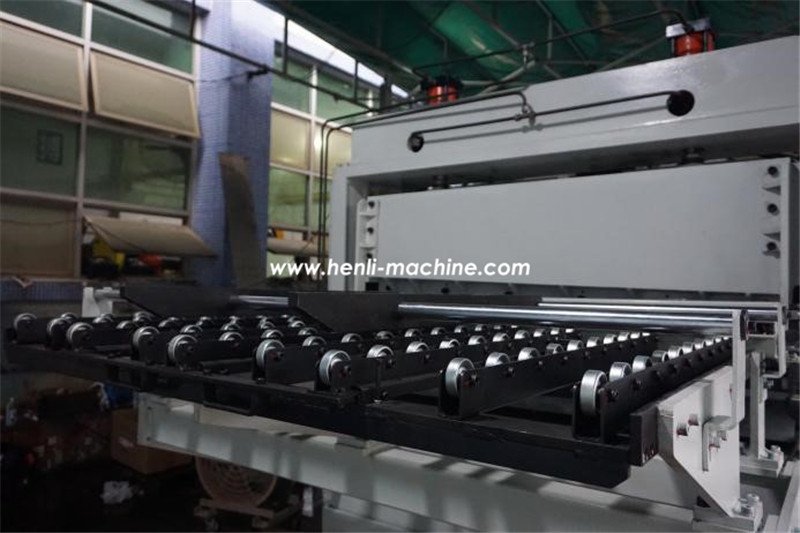

Двойной или тройной вспомогательный стол поддерживает и направляет полосу на входе в штамп.
Количество уровней и геометрия стола согласуются с высотой подачи, прессом, штампом и доступом оператора.
Данные и размещение
Согласуйте рулон, линию и пресс до расчёта

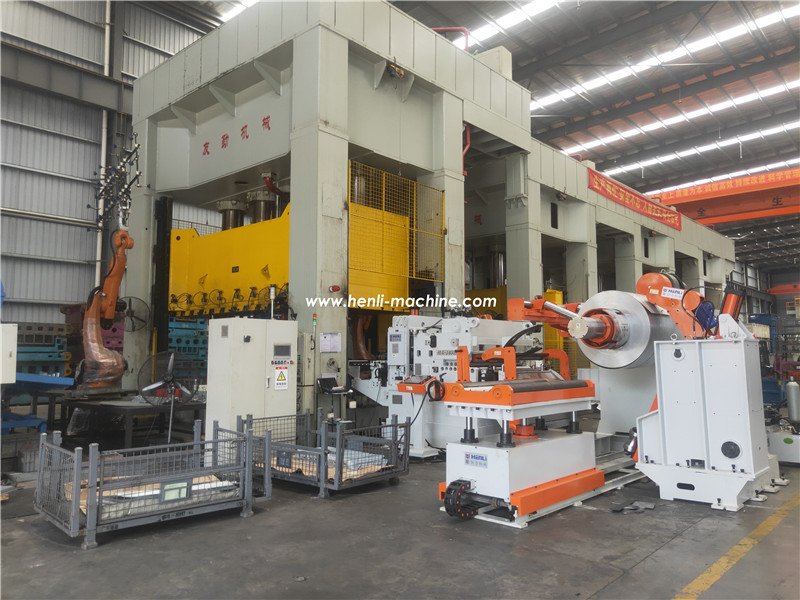

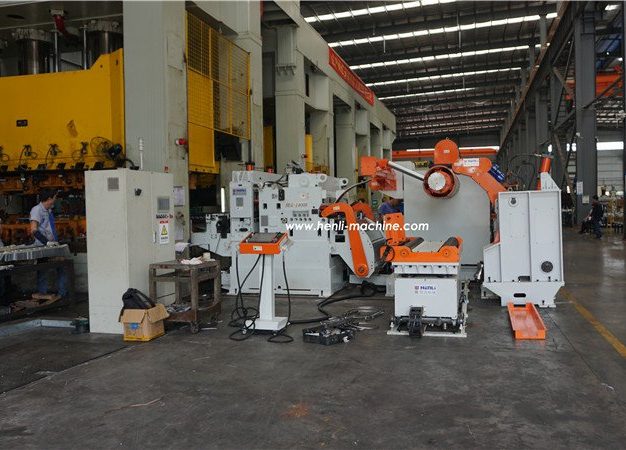

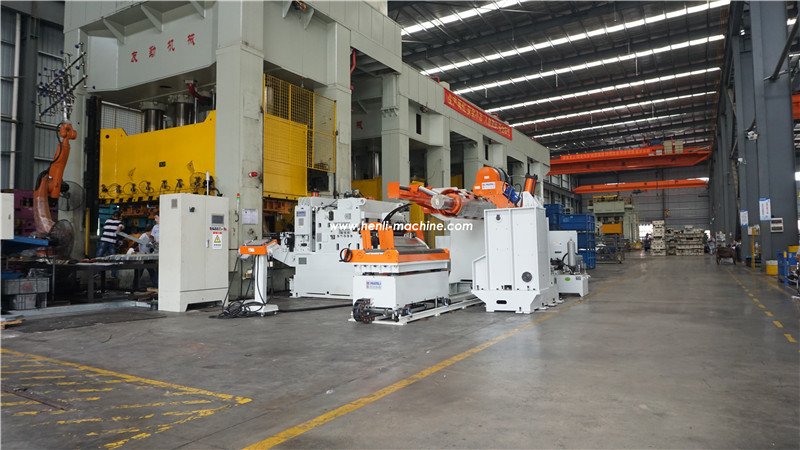

Компоновка должна позволять загрузить рулон, обслужить оборудование и подать полосу к прессу на нужной высоте, в нужном направлении и по согласованным сигналам.
- 01
Материал
Марка, состояние, покрытие, предел текучести и требования к поверхности.
- 02
Полоса
Минимальные, максимальные и обычные сочетания толщины и ширины.
- 03
Модель
Предпочтительный вариант NCHL-GD, если он уже рассматривается.
- 04
Рулон
Масса, ID, OD, ширина, устойчивость и способ перемещения.
- 05
Пресс
Модель, шаг, SPM, высота подачи, пилотирование и сигналы.
- 06
Компоновка
Направление подачи, сторона оператора, загрузка, смена рулона и обслуживание.
- 07
Оснащение
Тележка, опора оправки, ножницы, смазка и вспомогательный стол.
- 08
Площадка
Свободное место, ограждение, напряжение, страна, план и фотографии цеха.
Вопросы перед предложением
Модель, рабочая комбинация и оснащение
Какие модели входят в серию NCHL-GD?
Серия включает NCHL-600GD, NCHL-800GD, NCHL-1300GD и NCHL-1600GD. Рабочую конфигурацию каждой модели определяют по материалу, рулону, прессу и доступному месту.
Для каких материалов предназначена NCHL-GD?
Серия предназначена для стали средней и высокой прочности. Для подбора нужны марка, состояние поверхности, предел текучести и реальные сочетания толщины и ширины.
Можно ли обрабатывать 6,0 мм при ширине 1 800 мм?
Общие границы серии нельзя объединять в один гарантированный режим. HENLI проверяет одновременно ширину, толщину, прочность, массу рулона и темп пресса.
Как определяется подходящая модель NCHL-GD?
Передайте минимальные, максимальные и обычные сочетания толщины и ширины, параметры рулона, шаг и SPM, высоту подачи, сигналы пресса и план размещения. По этим данным рассчитывается проектная конфигурация.
Когда нужны загрузочная тележка и опора оправки?
Их рассматривают для тяжёлых или широких рулонов, при частой смене и когда требуется поддержать загруженный свободный конец оправки. Решение зависит от массы, геометрии рулона и способа загрузки.
Технический запрос NCHL-GD
Отправьте данные материала, рулона и пресса
HENLI сопоставит четыре модели, проверит рабочую комбинацию и подготовит конфигурацию линии для вашего участка.
- Материал, состояние, покрытие и предел текучести
- Минимальные, максимальные и обычные сочетания толщины × ширины
- Предпочтительная модель, если она уже рассматривается
- Масса, ID и OD рулона
- Пресс, шаг, SPM, пилотирование и сигналы
- Высота, направление подачи и сторона оператора
- Опции, способ загрузки и свободное место
- Напряжение, страна, план или фотографии площадки
