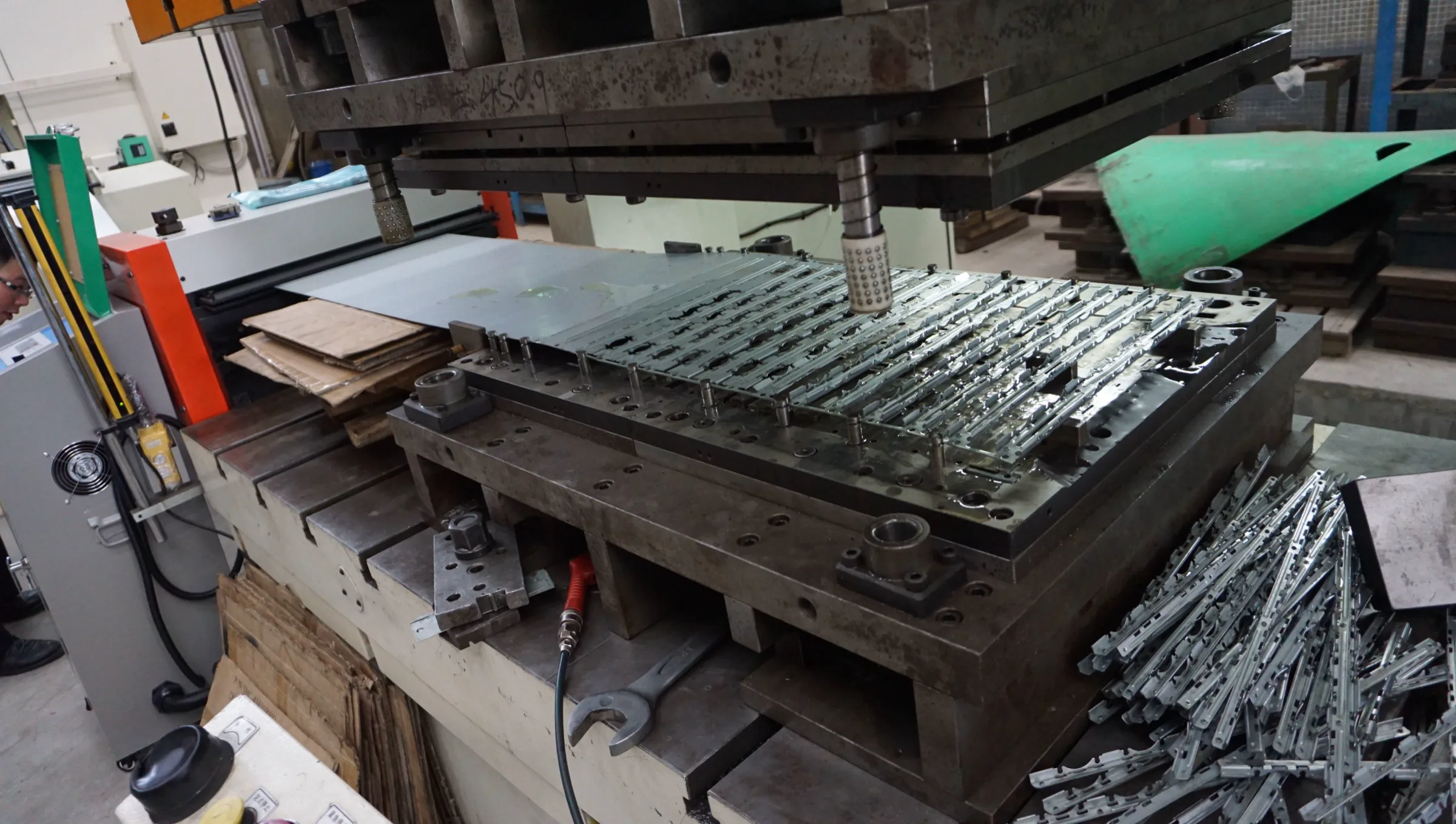

Подача к прессу
Подающие устройства для прессов: сравните 9 типов
Подающее устройство перемещает полосу или отдельную заготовку на заданную длину в нужной части цикла пресса. Принцип подачи выбирается по форме материала, шагу, частоте ходов, штампу, сигналам и требуемой переналадке.
Первый вопросМатериал поступает непрерывной полосой из рулона или отдельными листовыми заготовками из стопы?
Типы9 принципов подачи
ВходРулонная полоса или стопа листов
СинхронизацияШаг · цикл пресса · отпускание
Назначение категории
Сначала определите форму входящего материала
Подача полосы из рулона и подача листа из стопы относятся к разным потокам материала и требуют разных способов захвата, выравнивания и контроля.
SHEET
Лист или заготовка
Подача из стопы
Автоматическая система отделяет один лист, контролирует захват, позиционирует его и вводит в штамп; это не рулонная подача.Девять типов
Сравните принцип подачи и цикл работы
Одинаковый шаг может выполняться разными устройствами. Выбор зависит от переналадки, способа привода, отпускания по пилотам, окна подачи, поверхности и геометрии детали.
Подающие устройства HENLI
От гибкой сервоподачи до фиксированного механического шага
Карточки показывают основную задачу и данные, необходимые до выбора модели.01

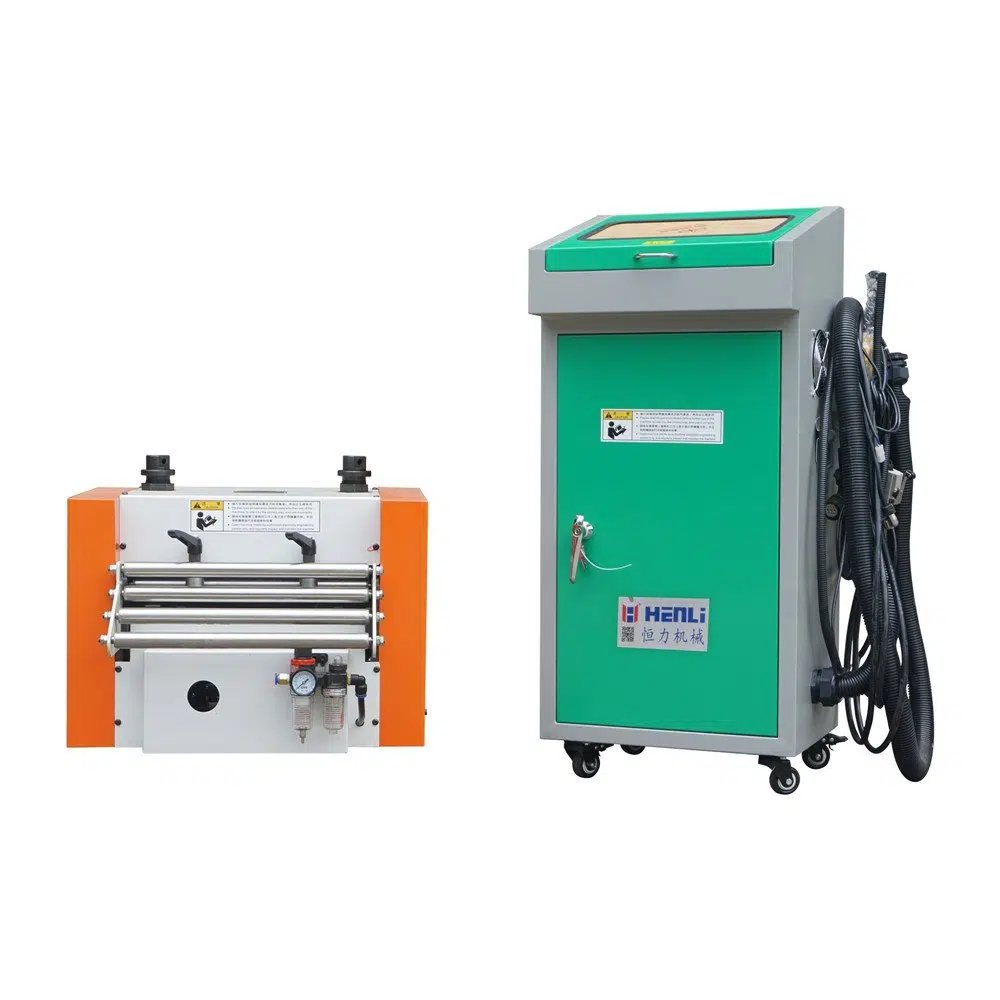

Валковая подача NC с сервоприводом
Гибкий программируемый шагДля частой смены длины подачи, рецептов изделий и прогрессивных штампов.
- Ключевое отличие
- Программируемое перемещение и электронная синхронизация с прессом обеспечивают гибкость и повторяемость.
- Подтвердите сначала
- Ширину, толщину, шаг, частоту ходов и освобождение роликов для коррекции пилотами.
Открыть страницу продукта↘
02

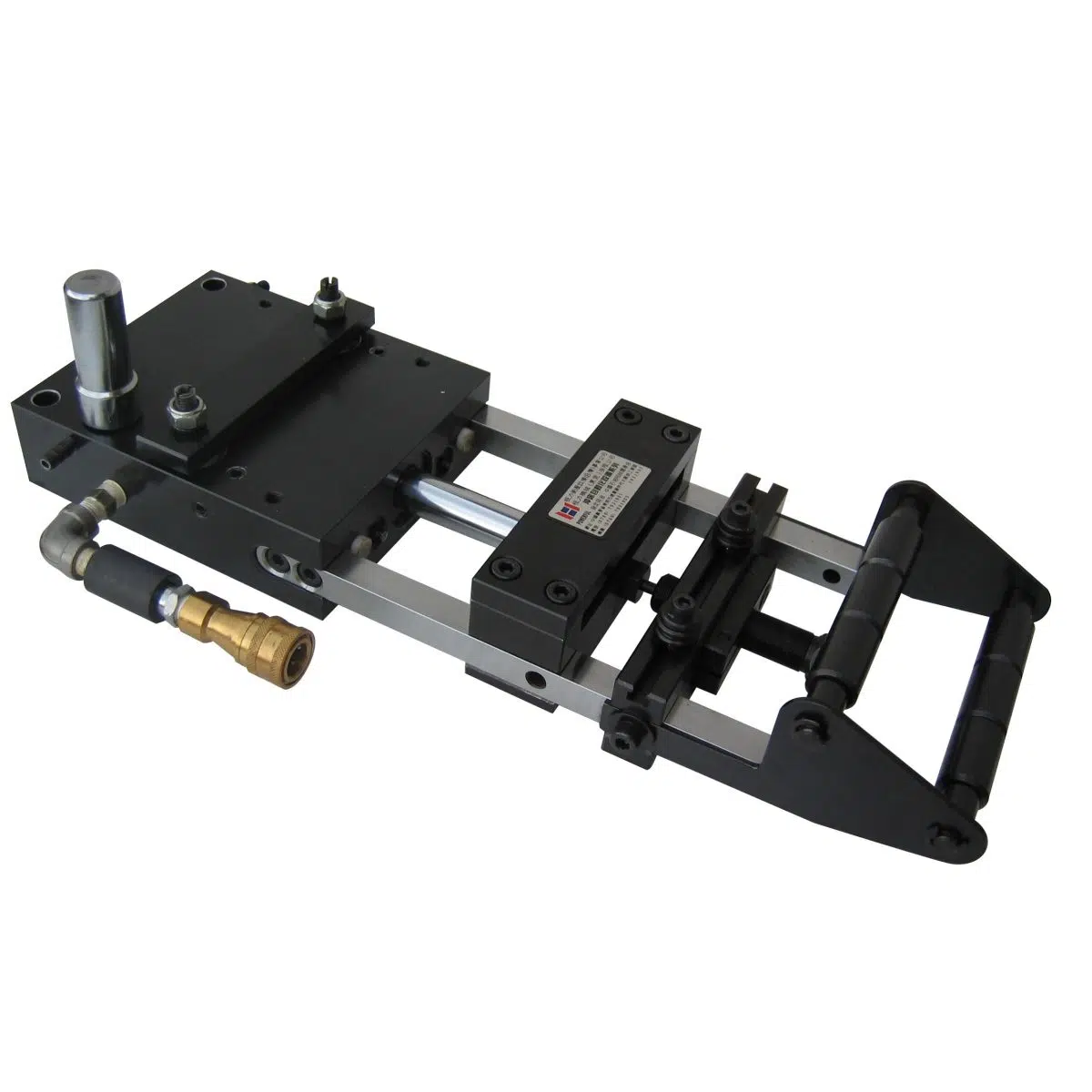

Пневматическая подача AF
Простой фиксированный шагДля стабильного шага, компактного пресса и задачи с контролируемыми первоначальными затратами.
- Ключевое отличие
- Работает от сжатого воздуха и прямой регулировки; подходит при редкой смене задания и умеренных требованиях к точности.
- Подтвердите сначала
- Ход, длину подачи, доступный воздух и необходимость отпускания по пилотам.
Открыть страницу продукта↘
03

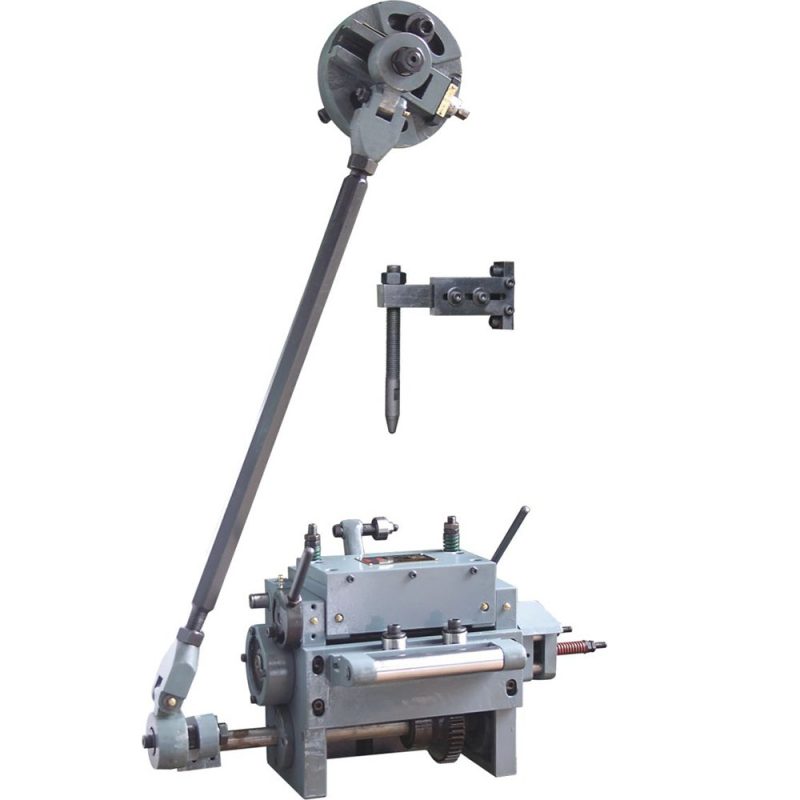

Механическая роликовая RFS
Фиксированный шаг · привод от прессаДля длинных партий, короткого фиксированного шага и предсказуемой механической синхронизации.
- Ключевое отличие
- Получает движение от вала пресса и повторяет механический шаг без сервопрограммы.
- Подтвердите сначала
- Выходной вал, доступный угол, шаг и момент отпускания.
Открыть страницу продукта↘
04

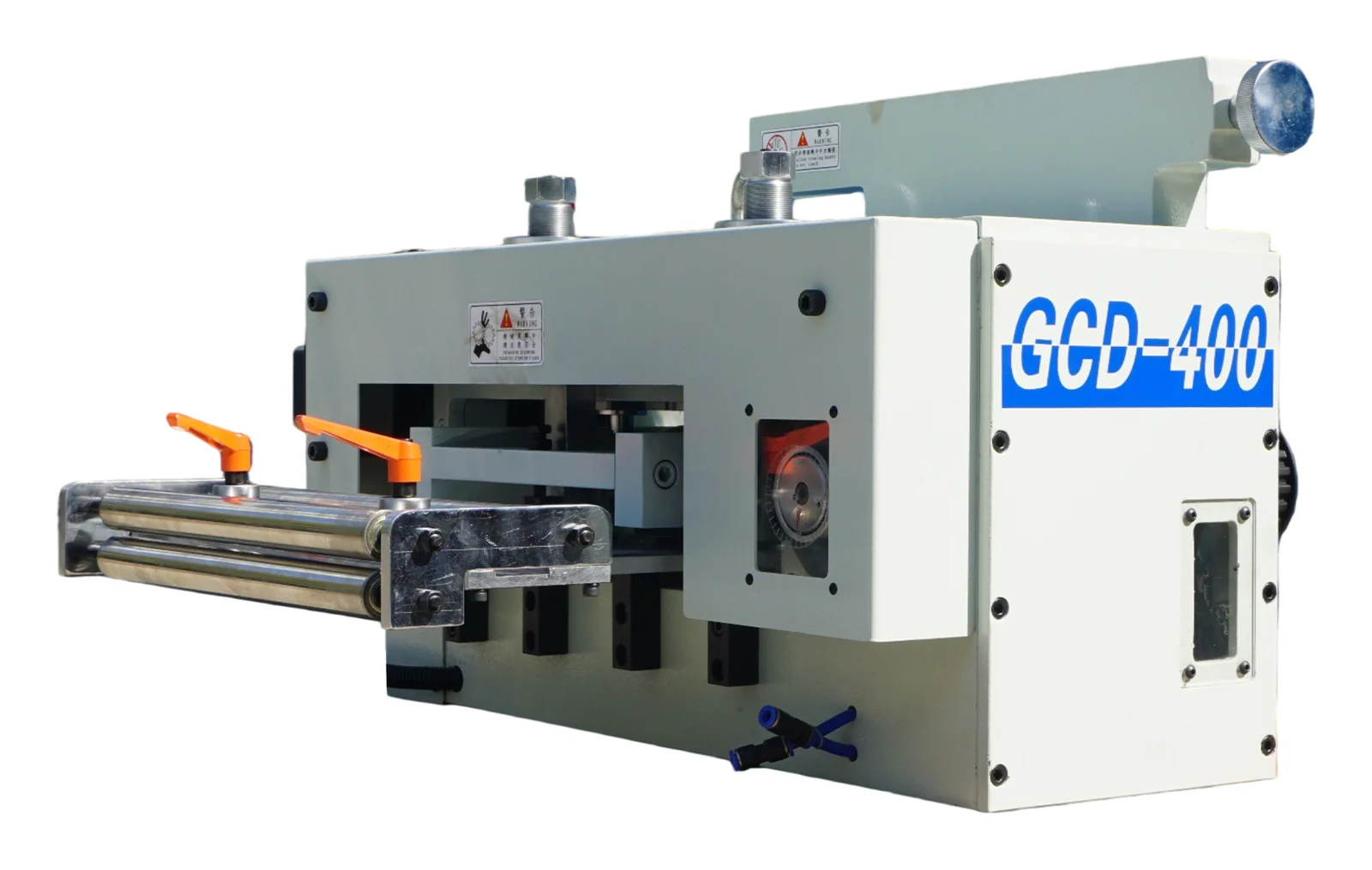

Высокоскоростная GCD
Серво · короткое окно подачиДля быстрых прессов, где окно подачи слишком коротко для обычной NC-сервоподачи.
- Ключевое отличие
- Программируемый шаг сочетается с эксцентриковым отпусканием, сокращая необходимый угол цикла.
- Подтвердите сначала
- Шаг, частоту ходов, толщину и доступные градусы хода.
Открыть страницу продукта↘
05

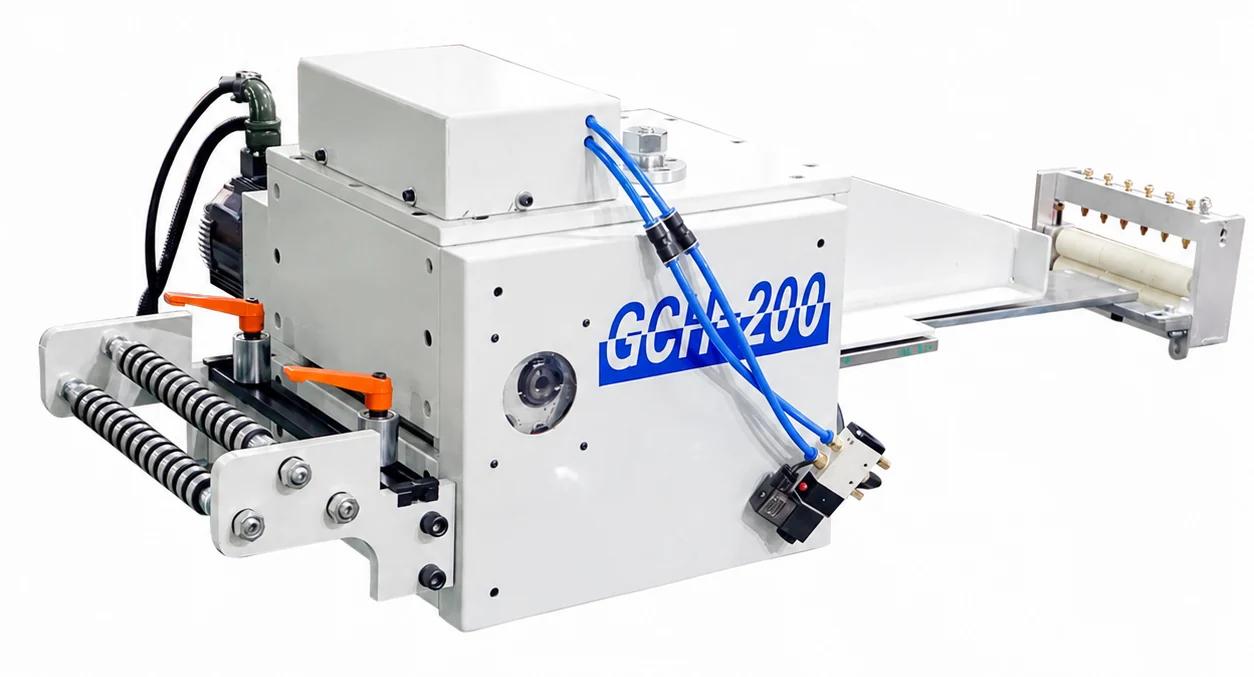

Двойная сервоподача GCH
Ламели · вход или вытяжкаДля ламелей двигателей, тонкой электротехнической стали и прессов с широким столом.
- Ключевое отличие
- Может подавать материал перед штампом или вытягивать скелет отходов на выходе; две установки работают согласованно.
- Подтвердите сначала
- Функцию входа или вытяжки, полосу, штамп и выход отходов.
Открыть страницу продукта↘
06

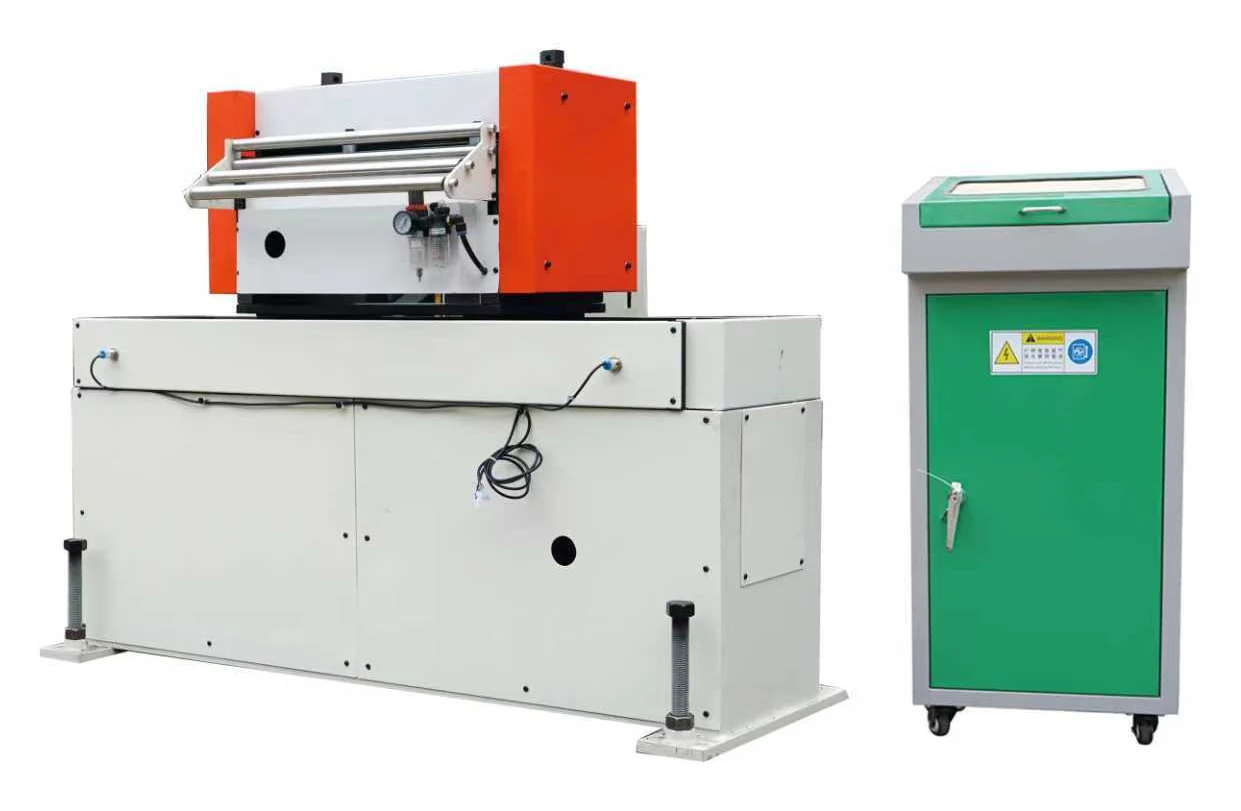

Сервоподача Zigzag
Две координаты · раскрой дисковДля дисков, кругов и вложенных схем раскроя, уменьшающих расход ширины рулона.
- Ключевое отличие
- Перемещает полосу вперёд и поперёк; геометрия детали так же важна, как скорость.
- Подтвердите сначала
- Диаметр, перемычку, ширину рулона и схему раскроя.
Открыть страницу продукта↘
07

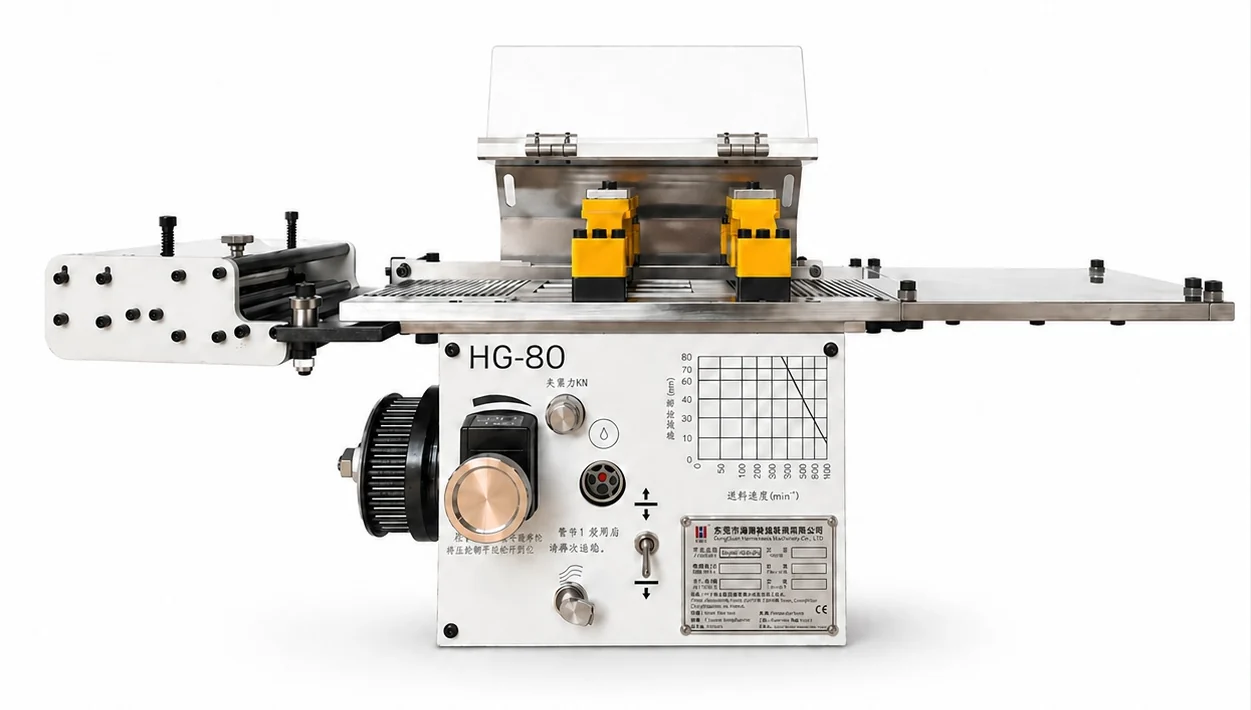

Клещевая подача HG
Узкая полоса · короткий шагДля клемм, соединителей, узкой или чувствительной полосы и короткого шага при высокой частоте.
- Ключевое отличие
- Зажимает полосу клещами вместо постоянного контакта роликов и занимает мало места рядом с прессом.
- Подтвердите сначала
- Ширину, толщину, шаг, поверхность и угол отпускания.
Открыть страницу продукта↘
08

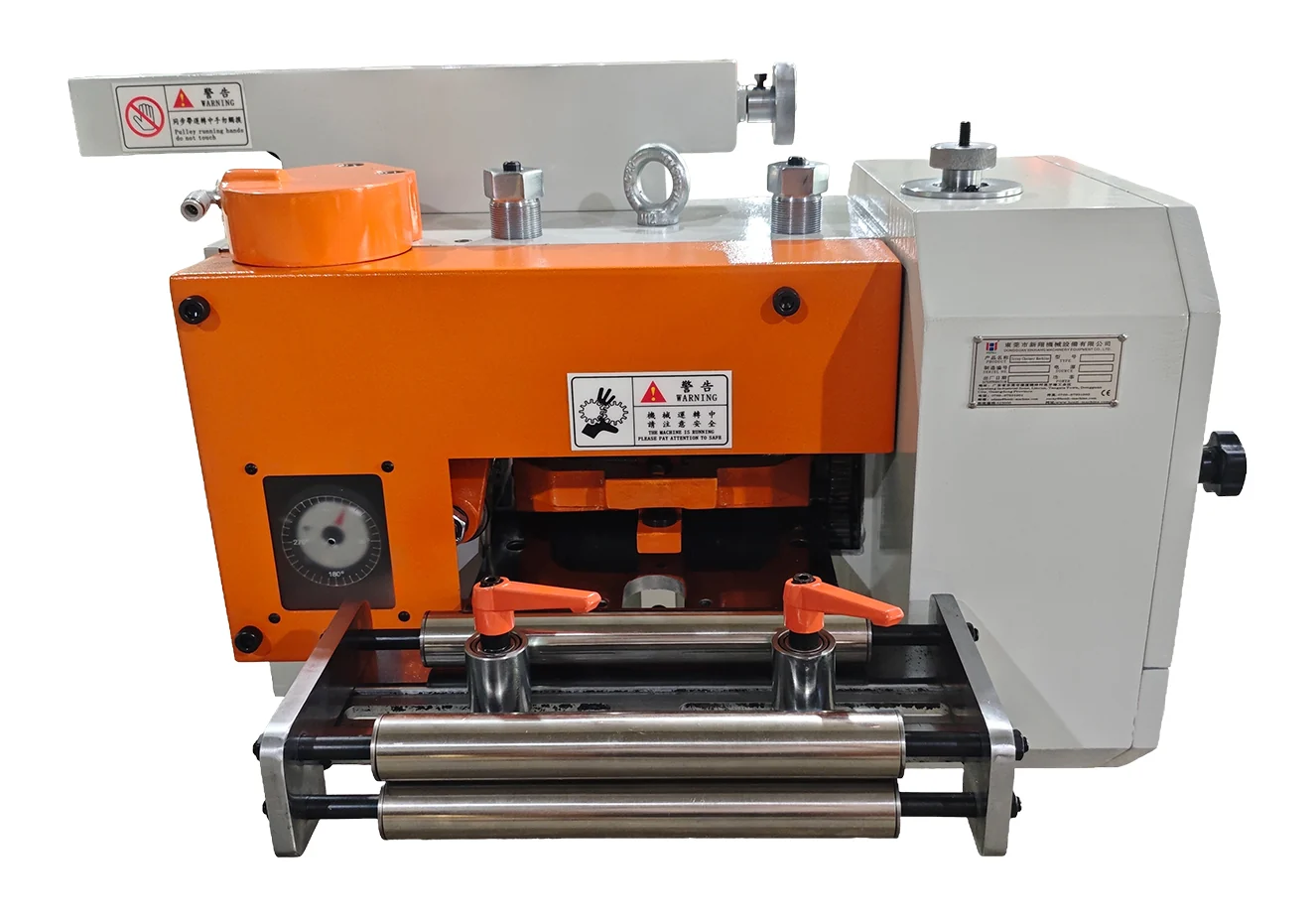

Зубчатая подача GCF
Высокая скорость · фиксированный шагДля клемм и ламелей с повторяющимся фиксированным шагом в высокоскоростных партиях.
- Ключевое отличие
- Использует комплекты шестерён и механическую индексацию, отдавая приоритет стабильности партии перед частой сменой рецепта.
- Подтвердите сначала
- Шаг, комплект шестерён, толщину и синхронизацию штампа.
Открыть страницу продукта↘
09

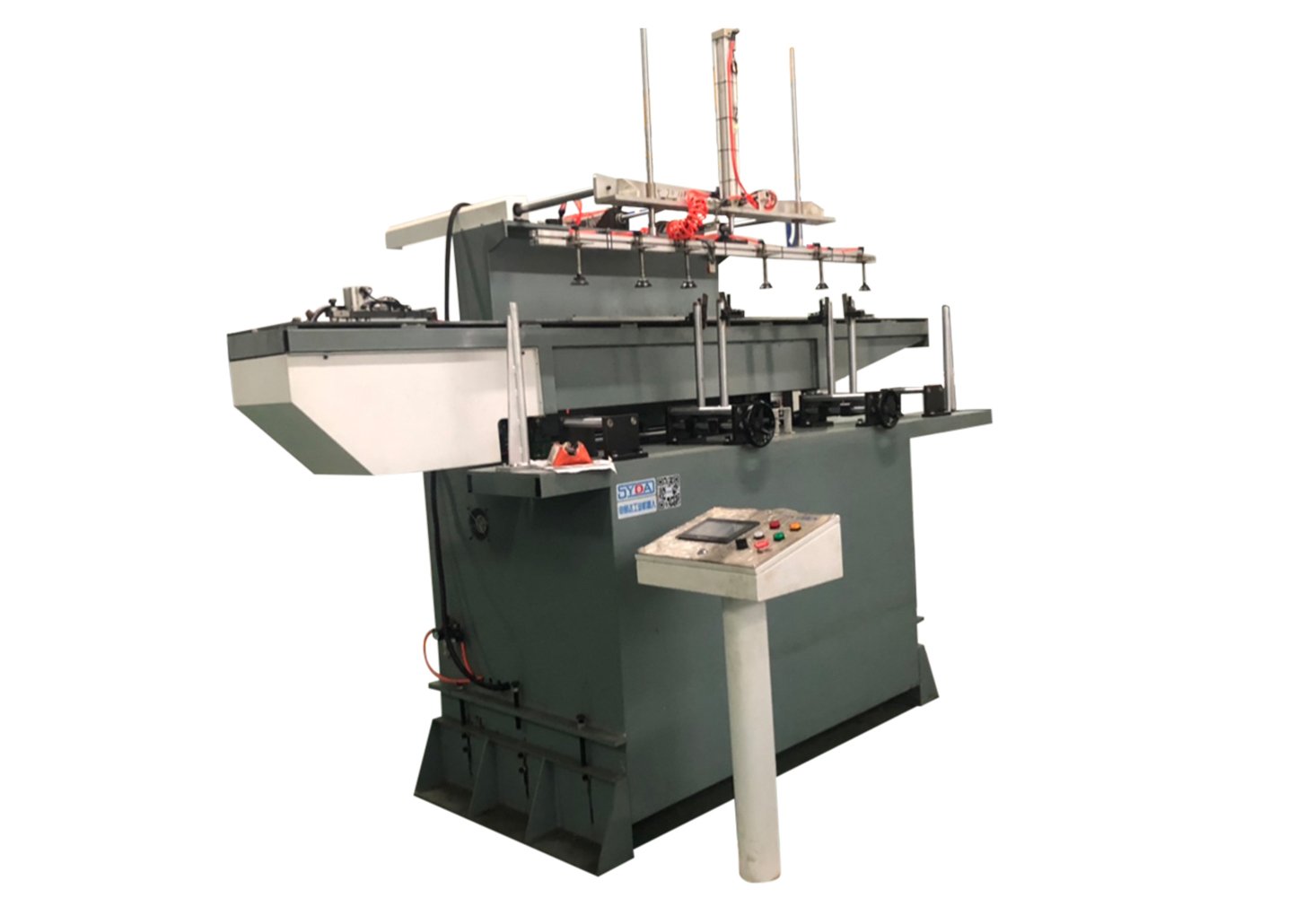

Подача листовых заготовок
Стопа · вакуум · позиционированиеДля предварительно нарезанных листов или заготовок, поступающих из стопы, а не из рулона.
- Ключевое отличие
- Вакуум отделяет лист, сервоось позиционирует его и вводит одну заготовку за цикл.
- Подтвердите сначала
- Размеры, массу, масло, жёсткость, высоту стопы и способ разгрузки.
Открыть страницу продукта↘
Шесть условий
Сопоставьте материал и цикл пресса
Принцип подачи должен соответствовать всей временной диаграмме штампа.
Форма входа
Укажите непрерывную полосу, отдельный лист, заготовку или скелет отходов на выходе.
Материал и поверхность
Нужны марка, толщина, ширина, покрытие, смазка и допустимость следов.
Шаг и схема движения
Передайте длину подачи, число шагов, поперечное движение и рисунок детали.
Время внутри цикла
Укажите частоту ходов, доступные градусы подачи и отпускания и требуемую остановку.
Пресс и штамп
Нужны тип пресса, сигналы, пилоты, высота подачи и чертёж штампа или детали.
Линия и место
Опишите правильную машину, петлю, вход и выход, доступ и свободное пространство.
Данные для рекомендации
Опишите материал, шаг и цикл пресса
HENLI сравнит принцип захвата, привод, управление, отпускание, скорость и интеграцию с подготовкой материала и штампом.
Открыть подробную форму проекта →WhatsApp +852 6050 5427 · admin@henli-machine.com · WeChat Ailsaye1124
- 01Форма входящего материала
- 02Материал, ширина и толщина
- 03Шаг и допуск
- 04Частота ходов пресса
- 05Пресс, штамп и сигналы
- 06Отпускание по пилотам
- 07Оборудование до и после
- 08Чертёж детали или полосы
Вопросы выбора
Перед выбором подачи
Когда сравнивать серво, воздух, механику и подачу листовых заготовок.
01Что делает подающее устройство для пресса?
Оно перемещает полосу или отдельную заготовку на требуемую длину в заданный момент цикла и согласуется со штампом, пилотами и подготовкой материала.
02Когда выбирать NC-сервоподачу, а когда AF?
NC удобна при смене длины, рецептах и более высоком уровне управления. AF может быть достаточна для простого фиксированного шага при стабильном воздухе и умеренной точности.
03Когда сравнивать роликовую, клещевую или зубчатую высокоскоростную подачу?
Для повторяющихся партий, короткого шага и стабильного окна подачи. Выбор зависит от привода, способа захвата, поверхности и синхронизации пресса.
04Каждой рулонной подаче нужна правильная машина?
Не всегда, но сама подача не исправляет кривизну рулона, волнистость или нестабильное натяжение. При необходимости проверяются размотка, правка и петля.
05Подача листовых заготовок равна рулонной подаче?
Нет. Рулонная система работает с непрерывной полосой, а листовая отделяет одну деталь из стопы, контролирует захват и позиционирует её.
06От чего зависит стоимость подачи?
От принципа перемещения, диапазона материала, управления, интерфейса пресса, отпускания, датчиков, опций и объёма интеграции.
07Какие данные нужны HENLI?
Материал, ширина, толщина, шаг, допуск, частоту ходов, пресс, сигналы, штамп, чертёж детали и данные оборудования подготовки материала.
