Фиксированный шаг через индексатор и шестерни.
Серия GCF · фиксированный шаг через сменные шестерни

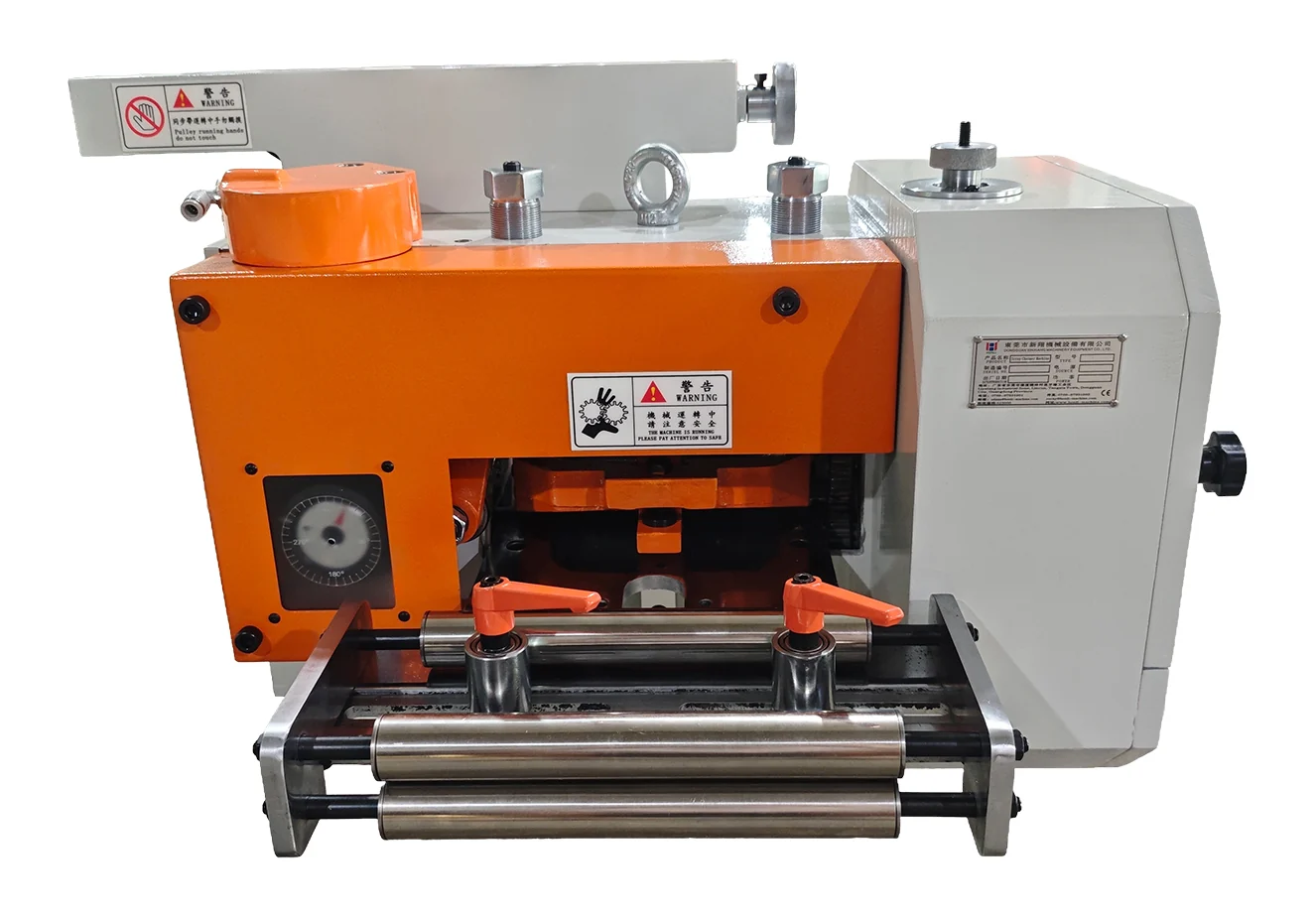

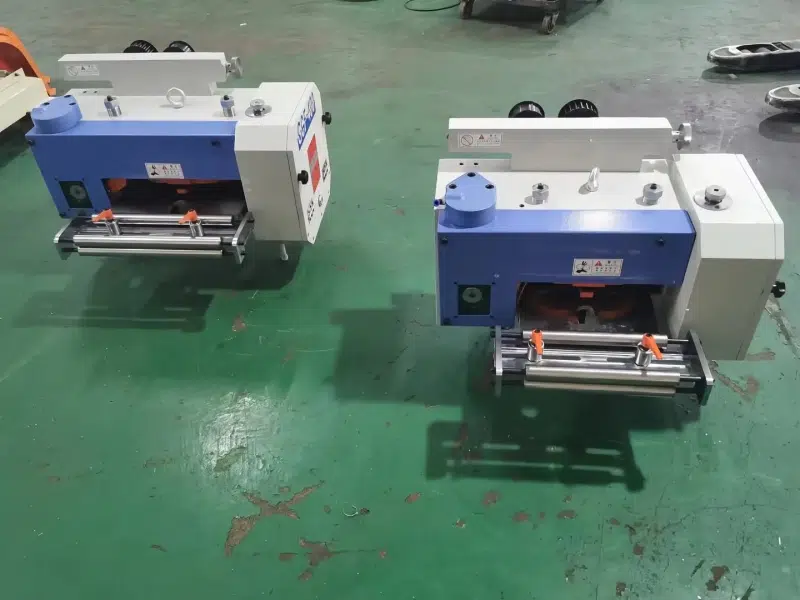

Зубчатое подающее устройство GCF для штамповки с постоянным шагом
GCF синхронизирует фиксированную длину подачи с прессом через индексатор и сменную зубчатую передачу. До выбора нужны точный шаг, ширина, толщина, SPM, выходной вал и компоновка механической связи.
GCF
Максимальная частотаДо 600 ход/мин
Ширина моделей150–400 мм
Толщина0,1–1,0 мм
Справочная точность±0,02 мм
Постоянный шаг
Когда выбирать зубчатую подачу GCF
GCF подходит для стабильной крупной серии с постоянным шагом и совместимым механическим прессом.
Шаг задаётся соотношением шестерён, а движение синхронизируется с циклом пресса.
Если длина часто меняется, сервоподача может быть практичнее; если требуется другой принцип захвата, сравните RFS, HG или AF.
Сервоподача NC/GCD
Программируемая длина и рецепты.
RFS
Механическая роликовая подача через эксцентрик и тягу.
AF
Простая пневматическая подача.
GCH
Специализированная подача электротехнической стали.
HG
Клещевой захват узкой полосы.

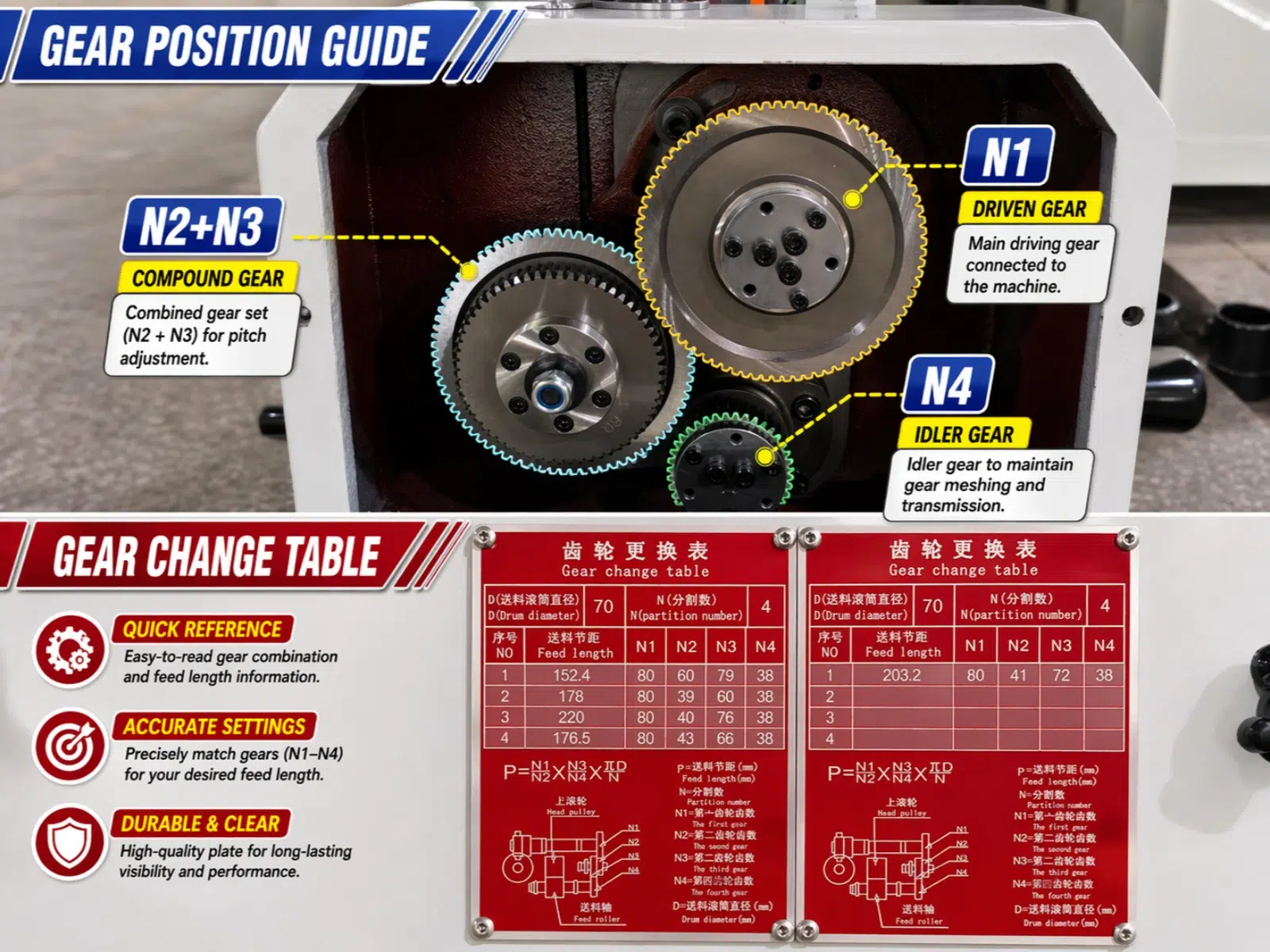

Расчёт отношения
N2 и N3 преобразуют шаг штампа в механическое отношение
Точный шаг задаётся парой сменных шестерён и проверяется вместе с приводом пресса.
Сначала задайте требуемую длину подачи, затем выберите число зубьев N2 и N3 по таблице отношения.
После монтажа выполняется пробный цикл и измерение фактического шага; расчёт не заменяет проверку люфта и синхронизации.
Определить шаг
Использовать точный размер по штампу.
Выбрать N2 и N3
Подобрать отношение сменных шестерён.
Проверить пресс
Вал, ремень, угол и опора должны быть совместимы.
Проверить в работе
Пробный цикл подтверждает фактический шаг.
Пять моделей
Сравните GCF-150, 200, 250, 300 и 400
Модель задаёт ширину; шаг и комплект шестерён проверяются отдельно.
На узком экране таблица прокручивается горизонтально.
| Модель | Ширина, мм | Толщина, мм | Деления | Шаг, мм | Макс. частота | Точность, мм | Угол подачи |
|---|---|---|---|---|---|---|---|
| GCF-150 | 150 | 0,1–1,0 | 4–12 | 7–550 | 600 SPM | ±0,02 | 180° |
| GCF-200 | 200 | 0,1–1,0 | 4–12 | 7–550 | 600 SPM | ±0,02 | 180° |

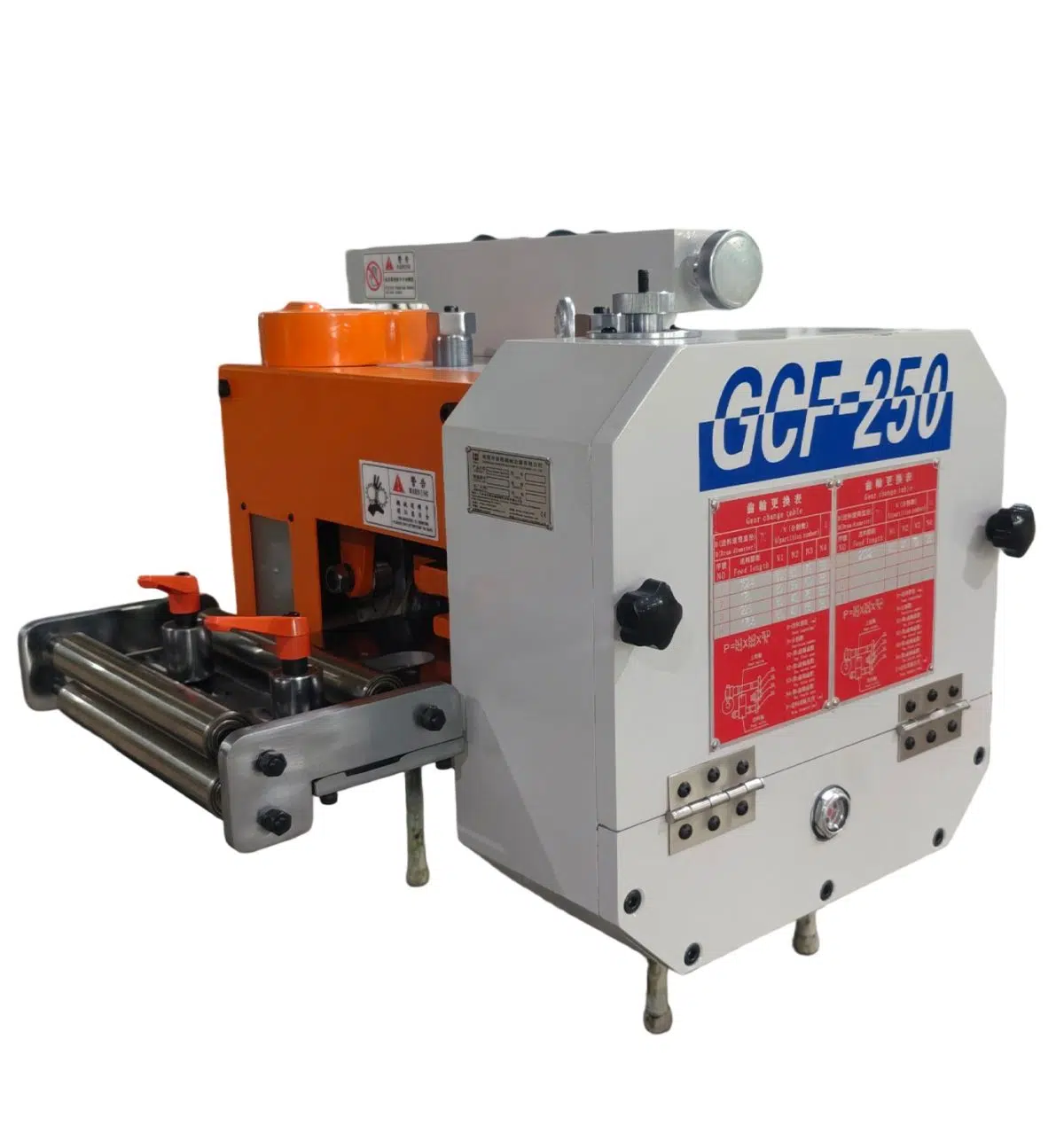

| GCF-250 | 250 | 0,1–1,0 | 4–12 | 15–250 | 600 SPM | ±0,02 | 180° |
| GCF-300 | 300 | 0,1–1,0 | 4–12 | 7–550 | 600 SPM | ±0,02 | 180° |
| GCF-400 | 400 | 0,1–1,0 | 4–12 | 7–550 | 600 SPM | ±0,02 | 180° |
До 600 SPM и ±0,02 мм являются справочными значениями; итог зависит от шага, пресса, штампа, передачи и пусконаладки.
Механическая передача
Индексатор, шестерни и опоры должны повторять цикл без накопления люфта
Повторяемость определяется всей цепью, а не только сменной парой шестерён.

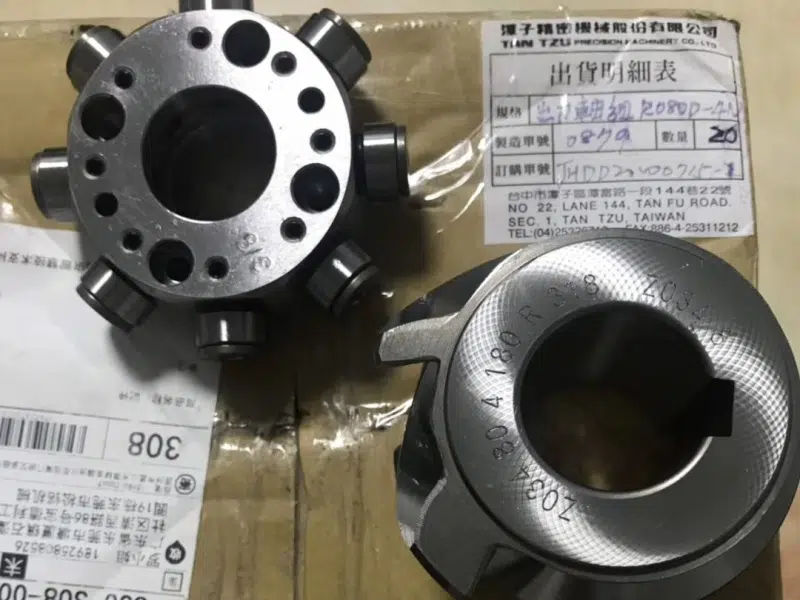

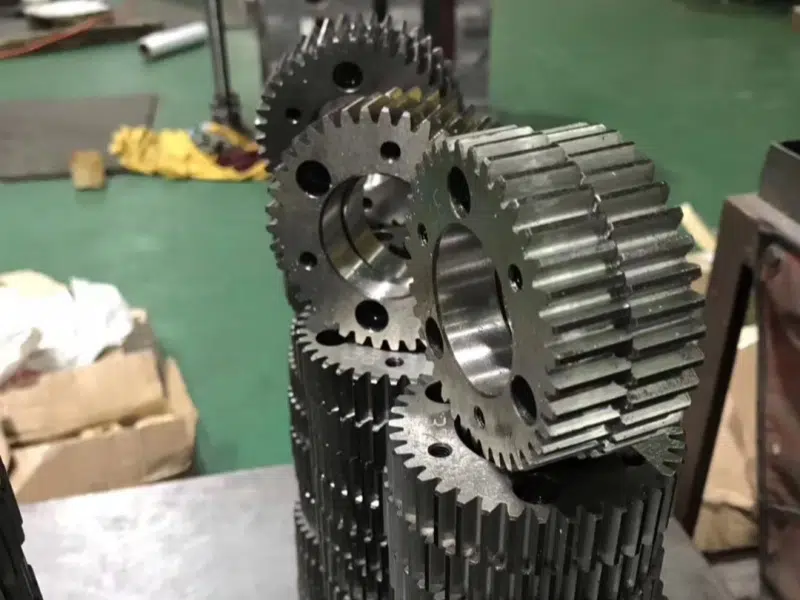

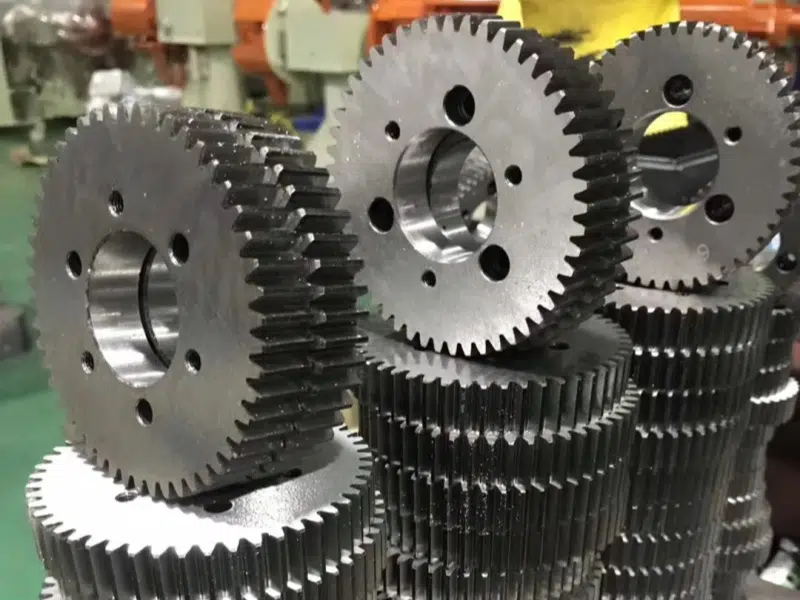

Кулачковый индексатор задаёт фазу движения; закалённые шестерни передают шаг, подшипники поддерживают валы.
Проверяются смазка, натяжение ремня, люфт, доступ к смене шестерён и освобождение полосы.
Индексатор и шестерни
Фаза цикла и точное механическое отношение.

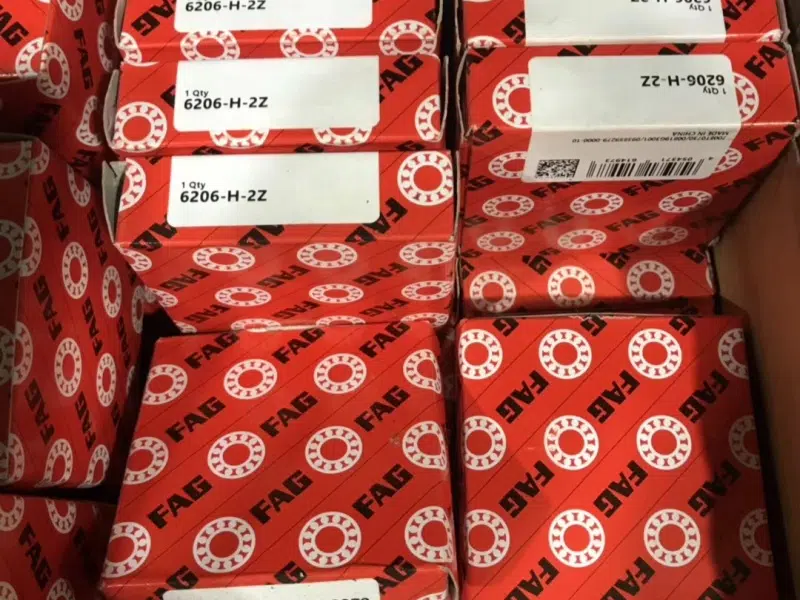

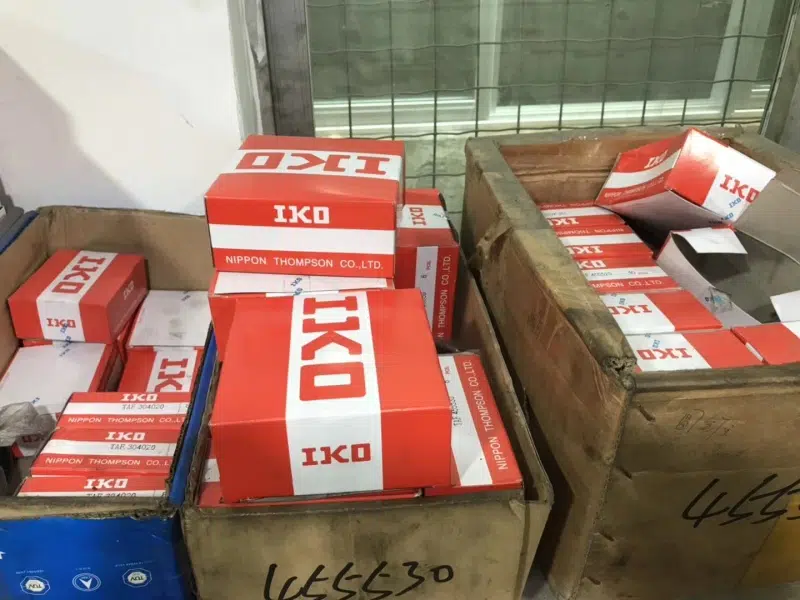

Подшипники
Стабильная опора движения при повторяющейся нагрузке.

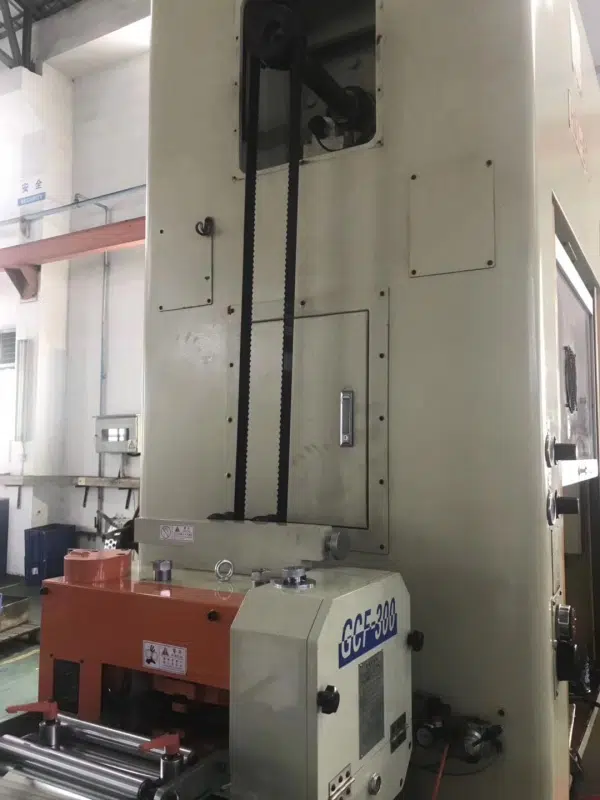

Синхронный привод
Связь с валом пресса и ремённая передача.
Двойной привод
Исполнение выбирается под усилие и ширину.
Настройка толщины
Зазор сохраняется после фиксации.
Доступное освобождение
Проверка пилотов и обслуживания.
Масляная ванна
Смазка механизма в повторяющемся цикле.

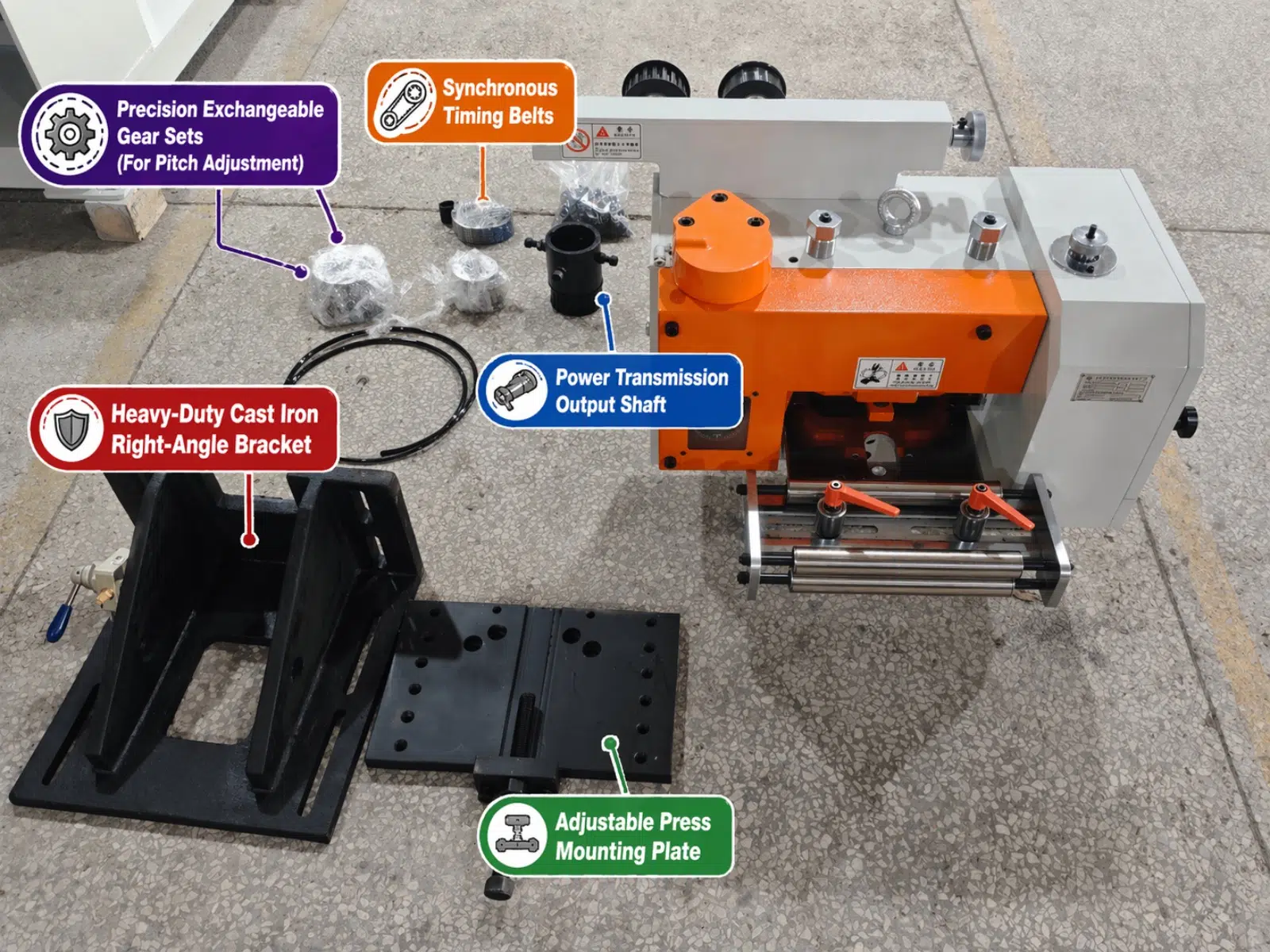

Комплект монтажа
Одних шестерён недостаточно: нужны вал, ремень, опора и плита
Комплект связи рассчитывается по стороне пресса, высоте и положению выходного вала.
Перед изготовлением опоры нужны фотографии, размеры и модель пресса.

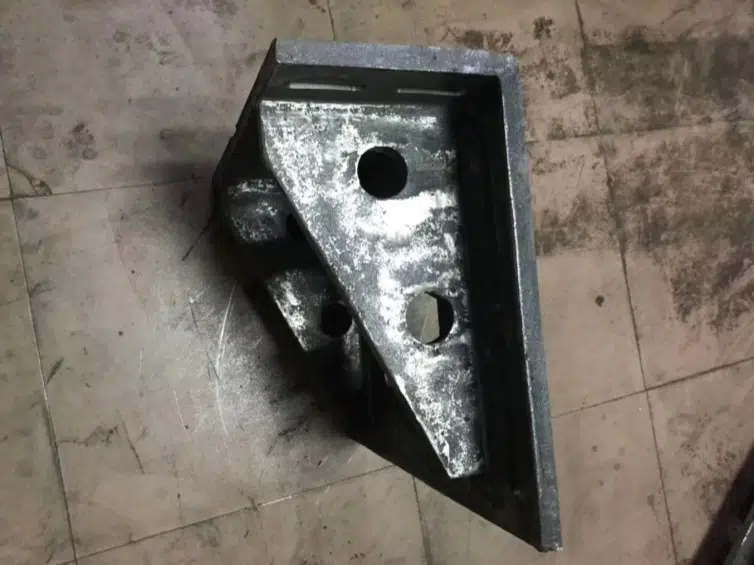

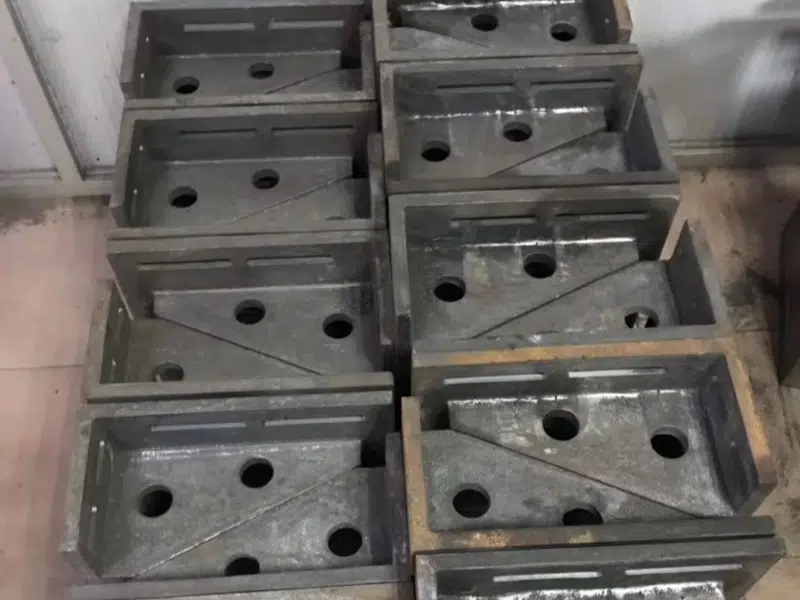

Литое основание и монтажная плита должны обеспечивать жёсткость и доступ к регулировке.
Применение

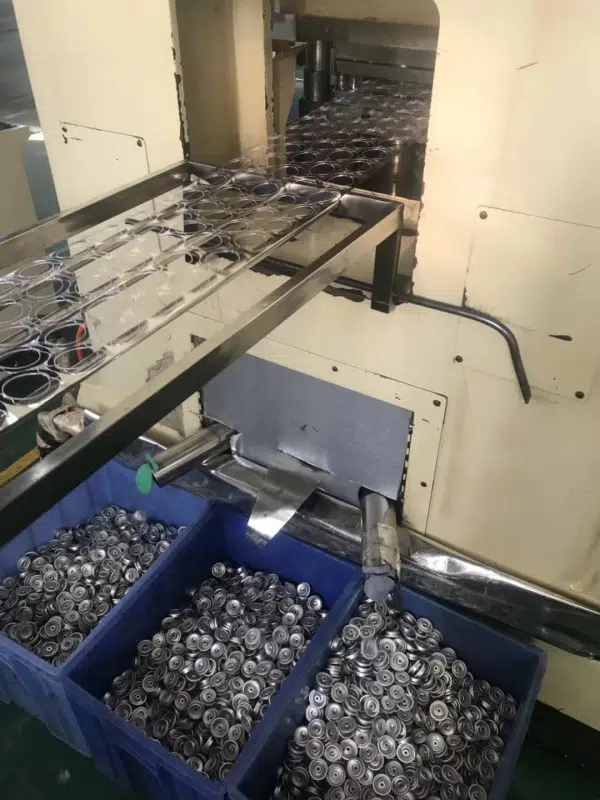

Ламели, клеммы и мелкие детали требуют проверки всей линии

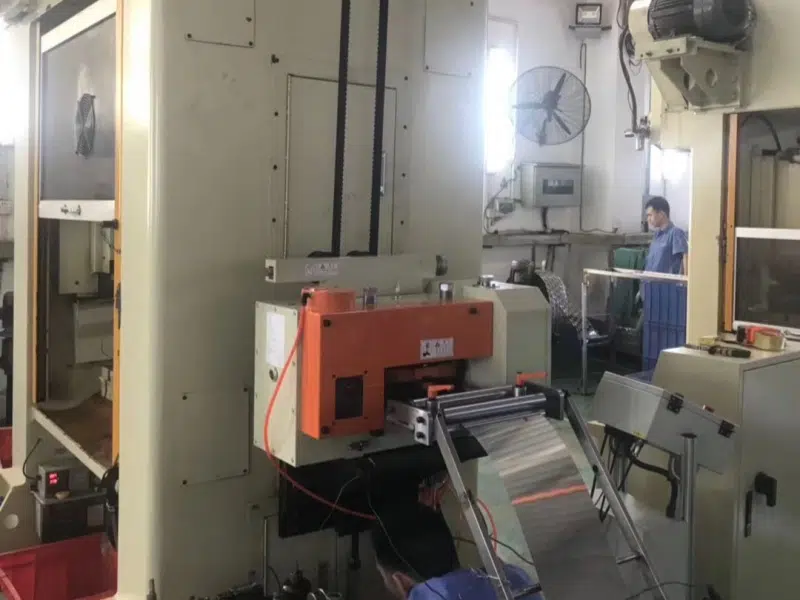

Высокий темп возможен только при стабильной подготовке полосы, штампе и отводе продукции.

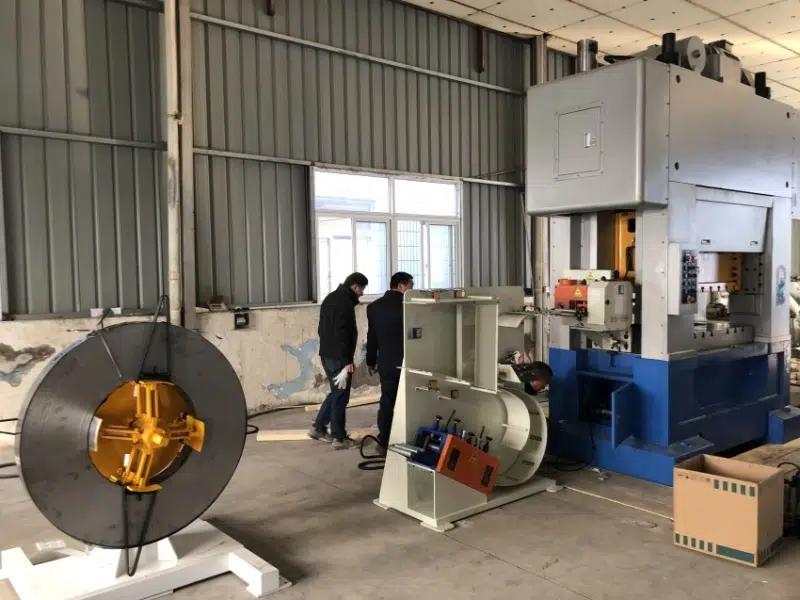

GCF применяется для повторяющихся деталей и ламелей с постоянным шагом.

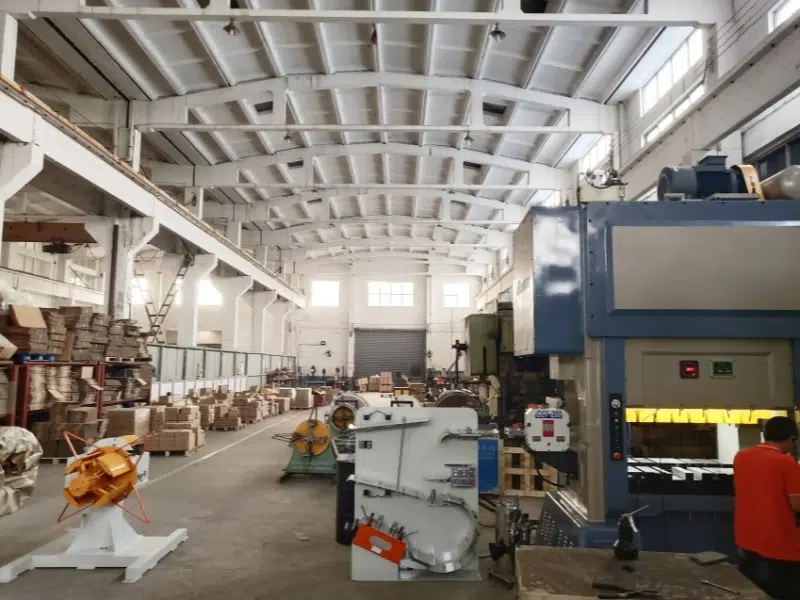

Разматыватель, правильная машина, петля, подача и пресс согласуются как одна система.
Данные для расчёта
Передайте точный шаг до выбора GCF и шестерён
Не округляйте шаг: для расчёта отношения нужна величина по чертежу штампа.
Добавьте ширину, толщину, SPM, пресс, выходной вал, высоту и направление подачи.
Выбор, интеграция и параметры
Частые вопросы: Серия GCF
Короткие ответы помогают подготовить данные до технической проверки.
01Когда GCF лучше сервоподачи?
При большой стабильной серии с постоянным шагом и совместимым механическим прессом. Для частой смены длины сервоподача обычно гибче.
02Как задаётся шаг GCF?
Отношением сменных шестерён N2 и N3, которое рассчитывается по точному шагу штампа и затем проверяется в пробном цикле.
03Можно ли получить любой шаг от 7 до 550 мм?
Диапазон зависит от модели и допустимых пар шестерён; для GCF-250 опубликован диапазон 15–250 мм.
04Всегда ли достигается 600 SPM?
Нет. Частота зависит от шага, пресса, штампа, полосы, передачи и устойчивости всей линии.
05Что входит в механический комплект?
Конфигурация может включать индексатор, шестерни, вал, ремень, опору и монтажную плиту; фактический состав подтверждается по прессу.
06Какие данные нужны для предложения?
Точный шаг, материал, ширина, толщина, SPM, модель пресса, выходной вал, высота подачи и фото монтажа.
Данные для подбора
Подтвердите GCF, шаг и комплект шестерён
Передайте точную длину подачи по штампу и данные механического пресса. HENLI проверит модель, отношение шестерён и монтаж.
- Точный шаг по чертежу
- Материал, ширина и толщина
- Требуемая частота ходов
- Модель, ход и скорость пресса
- Положение выходного вала
- Высота и сторона подачи
- Фото и размеры монтажной зоны
