Сравните NC-сервоподачу
Если длина часто меняется, нужны рецепты, более сложное управление или повышенный контроль положения.
Пневматическая подача

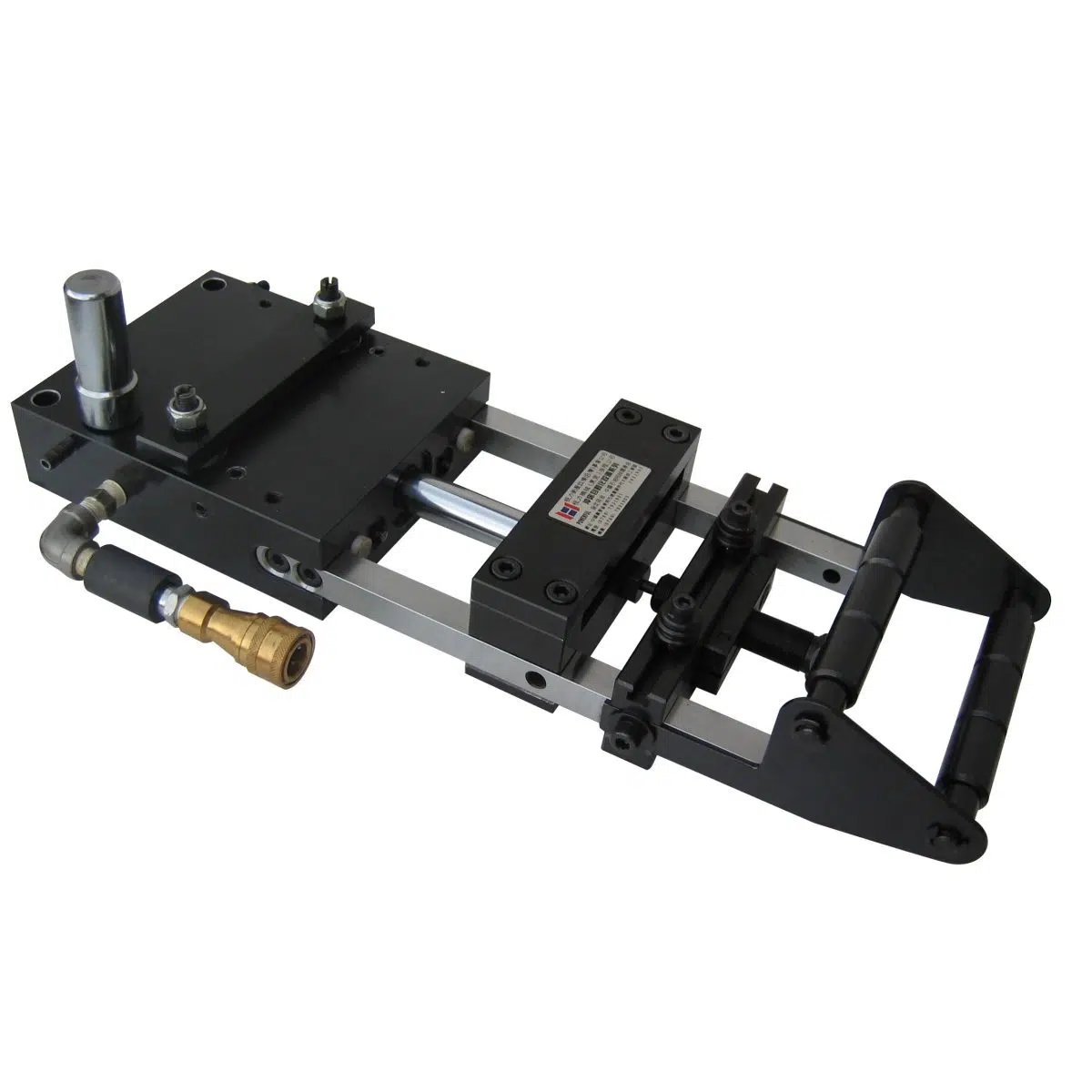

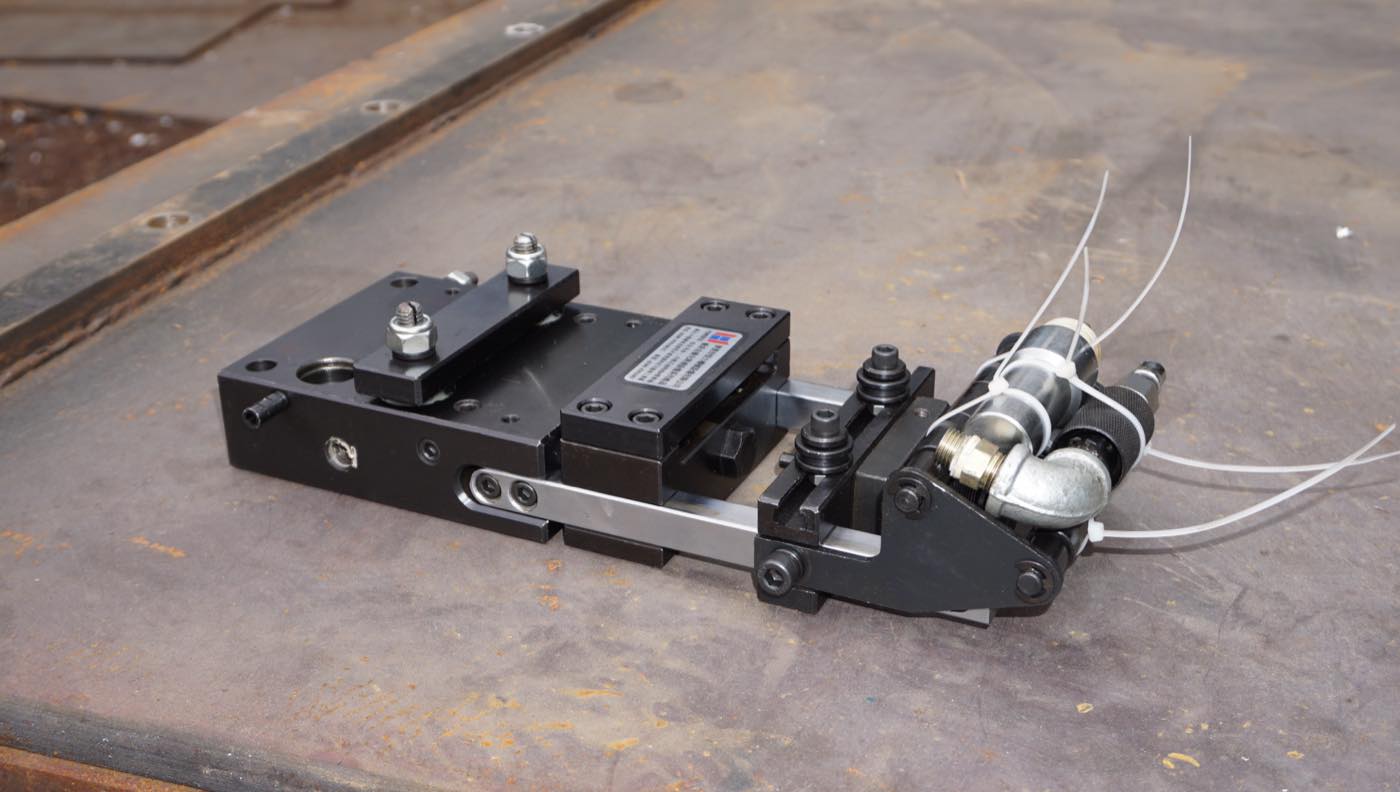

Подающее устройство AF для пресса
Девять моделей для полосы шириной 50–400 мм. Сравните длину подачи, толщину, частоту циклов и конфигурации E, R и E+R по данным вашего пресса и штампа.
Область примененияПростой повторяющийся шаг, стабильный сжатый воздух и согласованная временная диаграмма пресса.
МоделиAF-1C — AF-10C
Ширина50–400 мм
КонфигурацииStandard · E · R · E+R
Проверка применимости
Когда пневматическая подача подходит задаче
AF не является универсальной заменой сервоподачи или механической роликовой подачи. Сравните частоту переналадки, окно цикла, точность и доступный воздух.
Хорошее соответствие
Фиксированный шаг и повторяющийся процесс
- Длина подачи меняется редко.
- Требуемая точность умеренная.
- Есть стабильный источник воздуха.
- Полоса входит без натяжения из устойчивой петли.
Сравните роликовую механику
Если партия длинная, шаг короткий и пресс имеет подходящий механический привод.

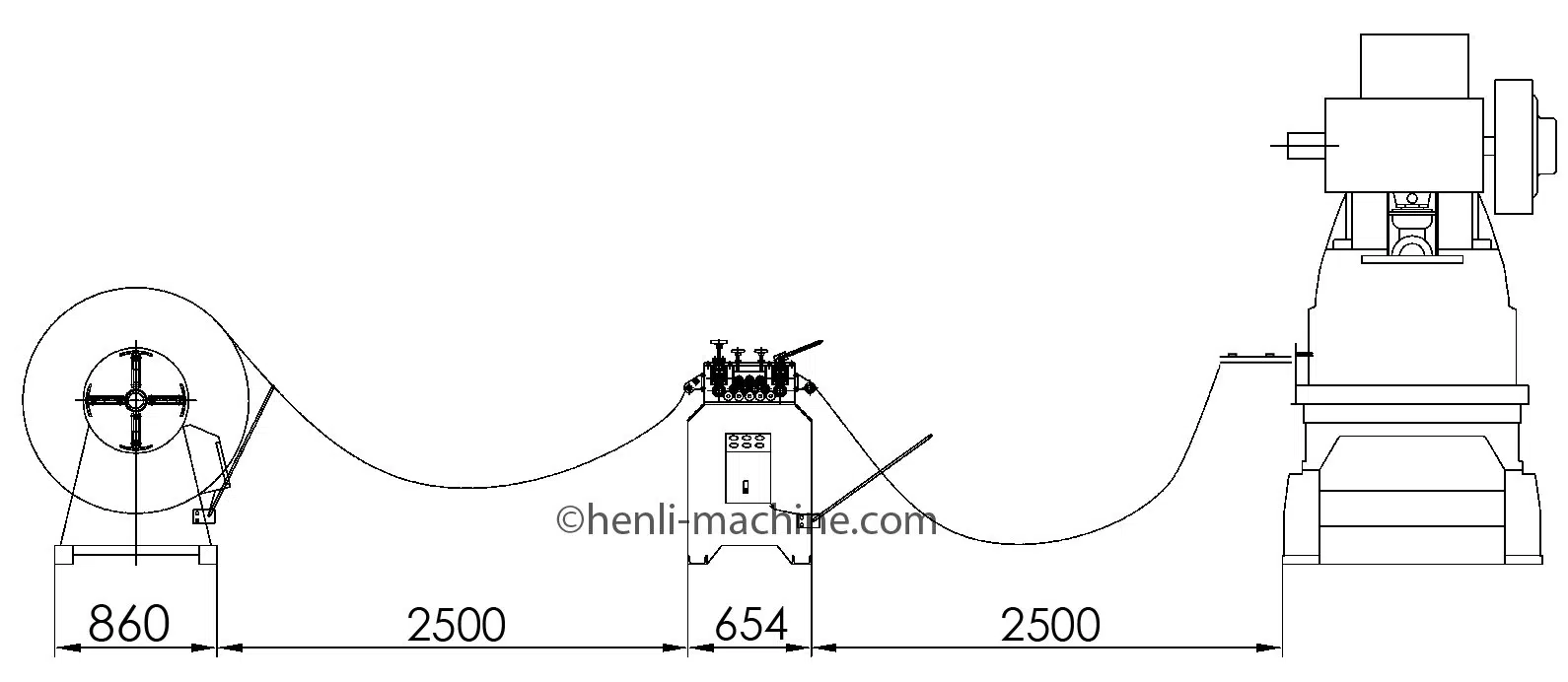

Стабилизируйте петлю
AF не должен тянуть материал с разматывателя или через правильную машину без запаса полосы.

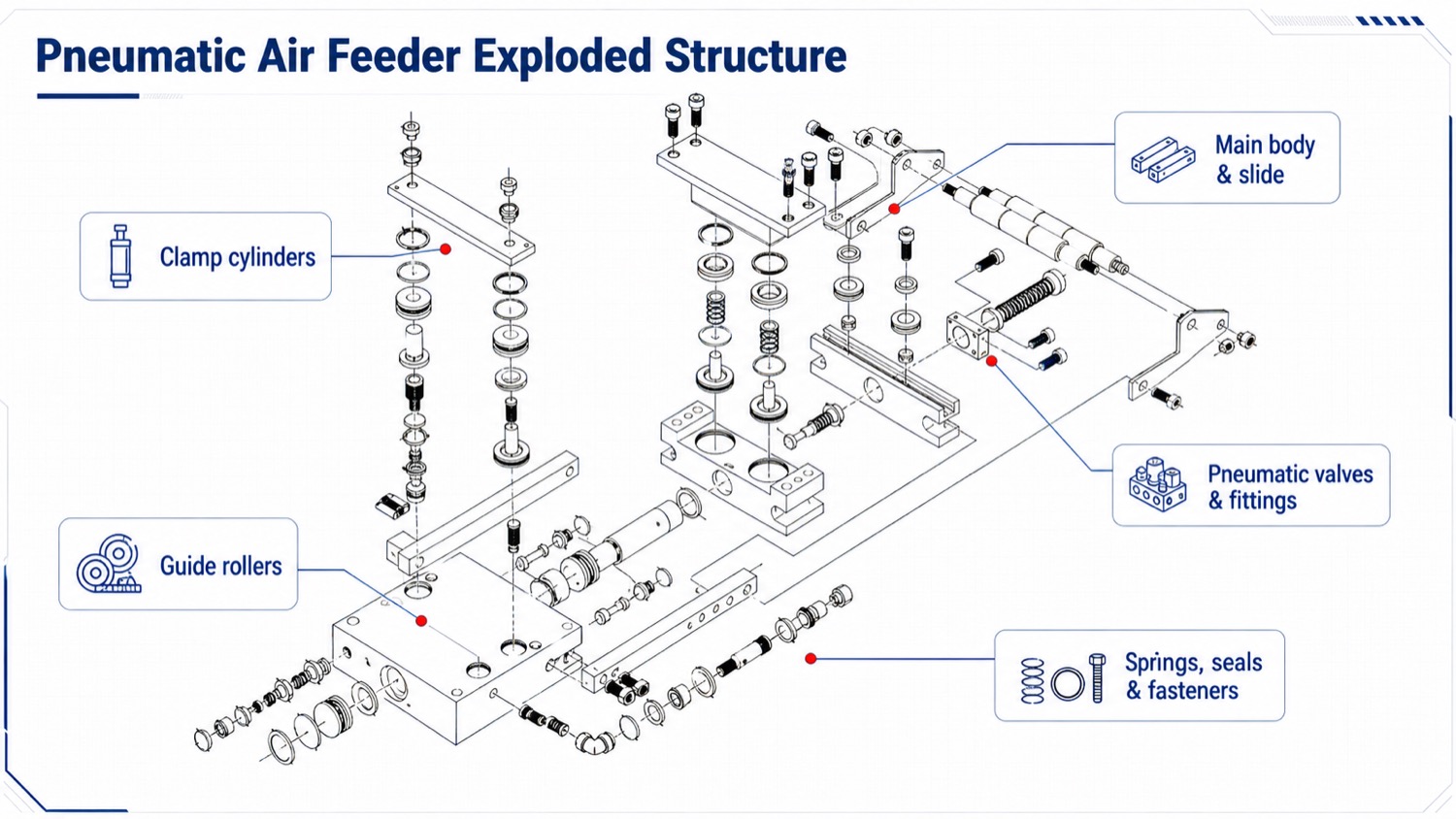

Принцип работы
Четыре действия в цикле подачи
Подвижный и неподвижный зажимы поочерёдно удерживают и перемещают полосу; момент работы согласуется с прессом.
Зажать
Один зажим удерживает полосу и не даёт ей сместиться.
Переместить
Пневмоцилиндр выполняет установленную длину подачи.
Удержать
Второй зажим фиксирует полосу для обратного хода механизма.
Синхронизировать
Механический или электрический сигнал связывает подачу с безопасной частью цикла пресса.
Девять моделей
Сравните AF по ширине, толщине и длине подачи
Максимальные значения не обязательно доступны одновременно для любого материала. Модель подтверждается после проверки полного сочетания и временной диаграммы пресса.
Единицы параметров
| Модель | Макс. ширина, мм | Макс. подача, мм | Макс. толщина, мм | Давление, kgf/cm² | Подач/мин | Неподвижный зажим, kgf | Подвижный зажим, kgf | Тяга, kgf | Расход, L/min |
|---|---|---|---|---|---|---|---|---|---|
| AF-1C | 50 | 50 | 0,5 | 4,5 | 200 | 10 | 30 | 14 | 26,5 |
| AF-2C | 65 | 80 | 0,8 | 4,5 | 160 | 27 | 49 | 16,5 | 38,5 |
| AF-3C | 80 | 80 | 1,2 | 4,5 | 150 | 40 | 65,5 | 19,5 | 47 |
| AF-4C | 100 | 130 | 1,5 | 4,5 | 93 | 55 | 72,5 | 25,5 | 58,6 |
| AF-5C | 150 | 150 | 2,0 | 4,5 | 80 | 78 | 144,5 | 41 | 109,5 |
| AF-6C | 200 | 200 | 2,0 | 4,5 | 60 | 78 | 169 | 41 | 109,5 |
| AF-7C | 250 | 250 | 2,5 | 4,5 | 48 | 90 | 200 | 67 | 152 |
| AF-8C | 300 | 300 | 2,5 | 4,5 | 40 | 100 | 217 | 74 | 162,5 |
| AF-10C | 400 | 400 | 3,0 | 4,5 | 30 | 119 | 245 | 85 | 182,5 |
Значения воспроизводят официально утверждённую исходную страницу. Фактическая применимость зависит от материала, сочетания толщины и ширины, шага, скорости и конфигурации.
Управление и отпускание
Выберите конфигурацию AF для пресса

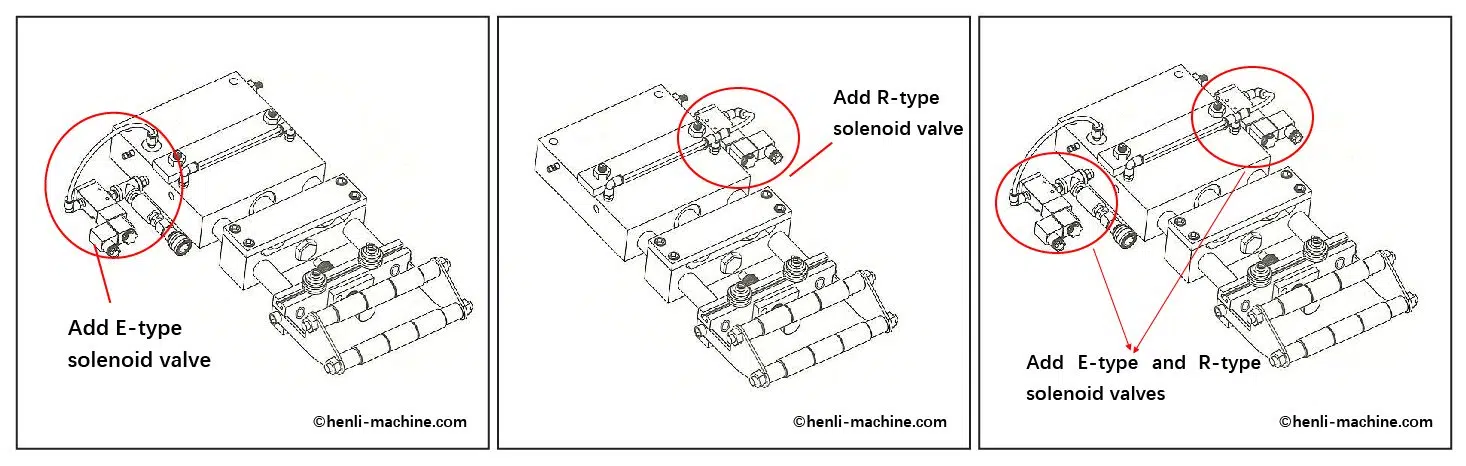

E, R и E+R описывают разные функции. Их нельзя воспринимать как последовательные уровни мощности.

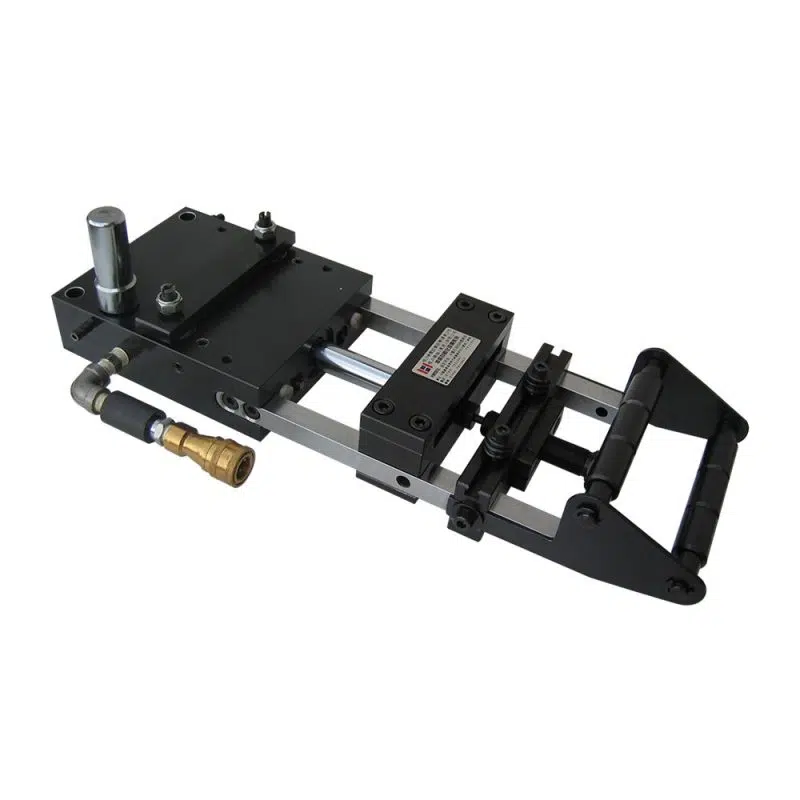

Механическое управление
Стандартная
Базовое пневматическое перемещение с прямой регулировкой длины подачи.

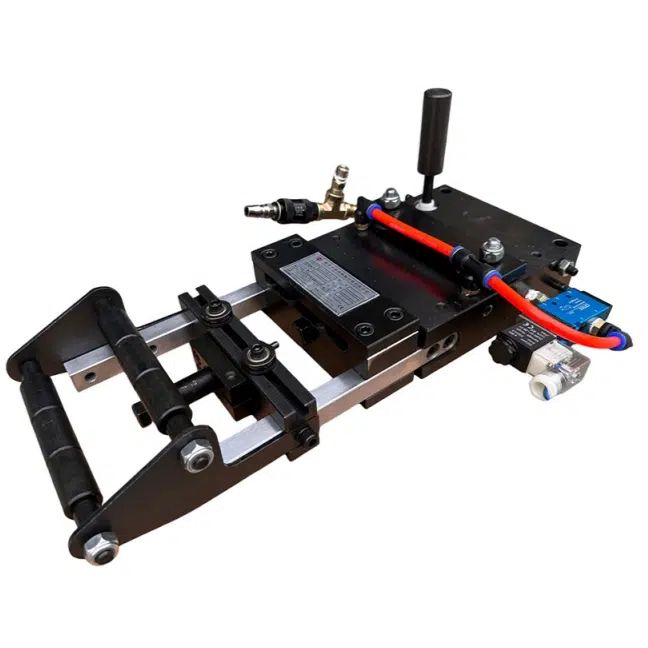

Подача через электромагнитный клапан
Тип E
Электрический сигнал задаёт момент перемещения в цикле пресса.

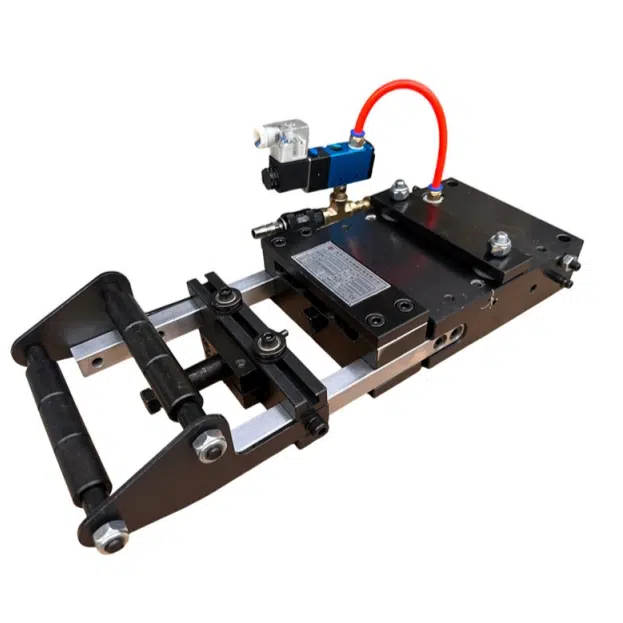

Отпускание для пилотов
Тип R
Подвижный зажим освобождает полосу, чтобы пилоты штампа скорректировали положение.

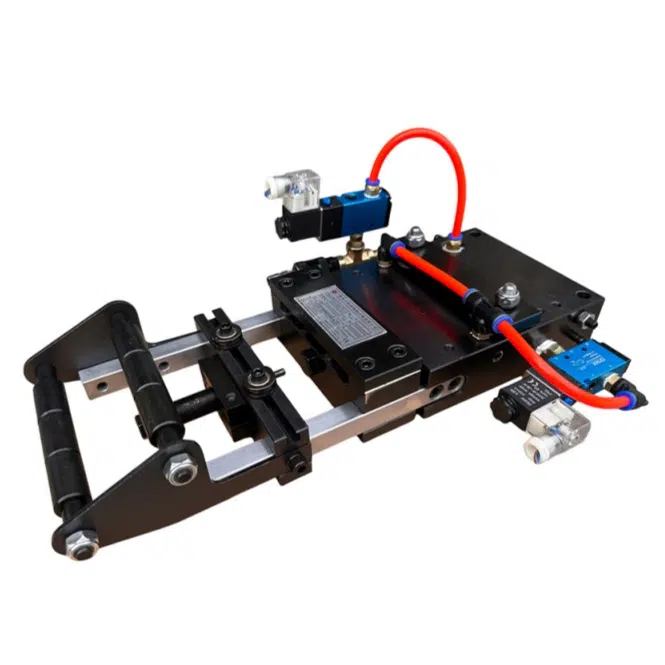

Электрическое управление и отпускание
E + R
Совмещает управление моментом подачи и коррекцию полосы пилотами.

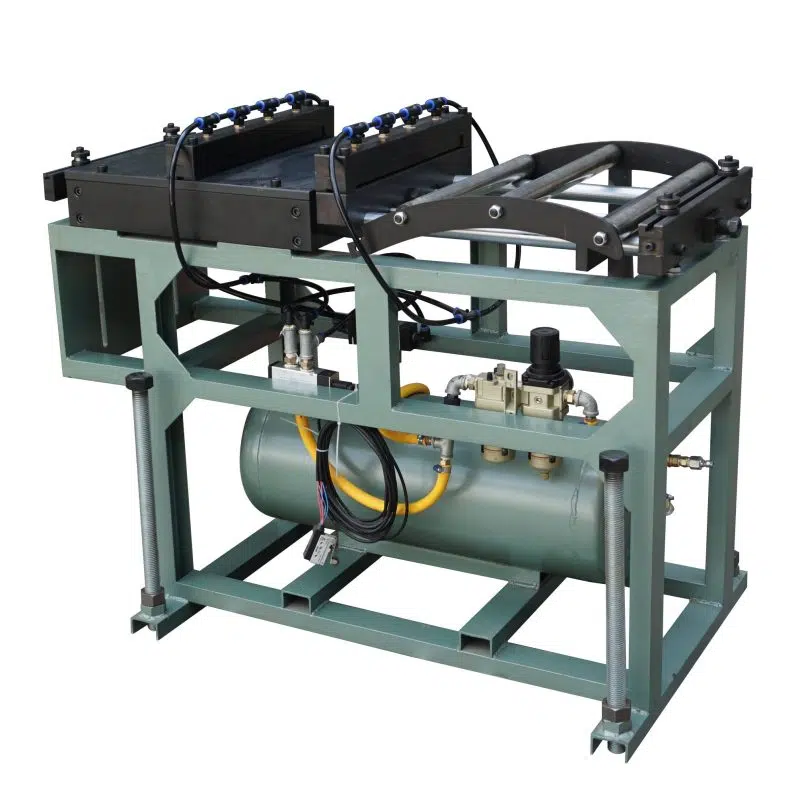

Внешний воздушный резервуар
AF-Plus
Дополнительный запас воздуха помогает поддерживать стабильный цикл выбранной конфигурации.

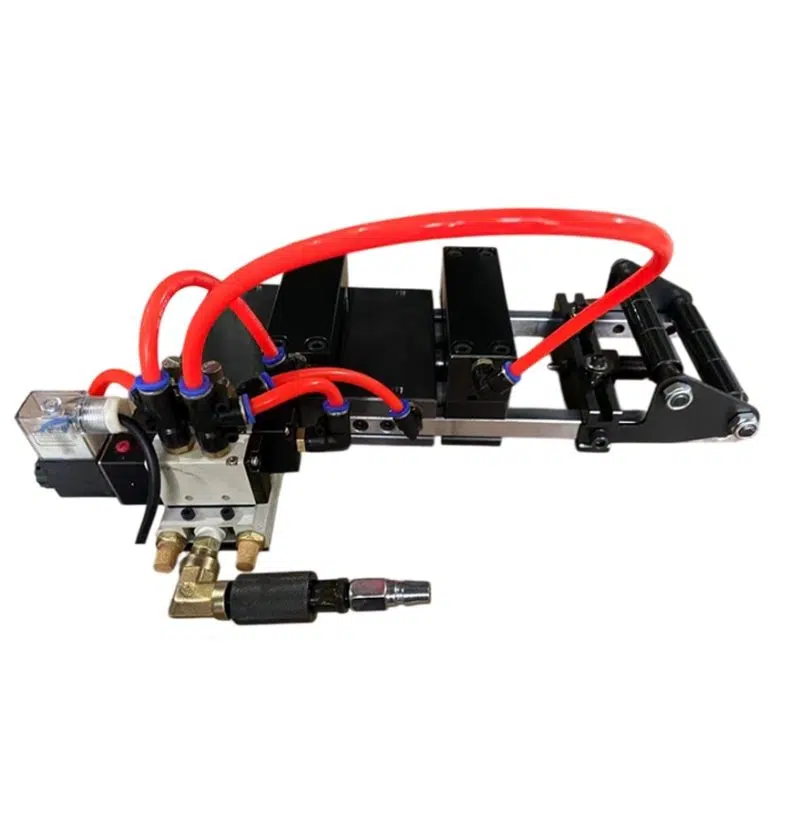

Интегрированные клапаны и усиленная рама
HD-Gen
Усиленная конструкция с интегрированными компонентами управления воздухом.

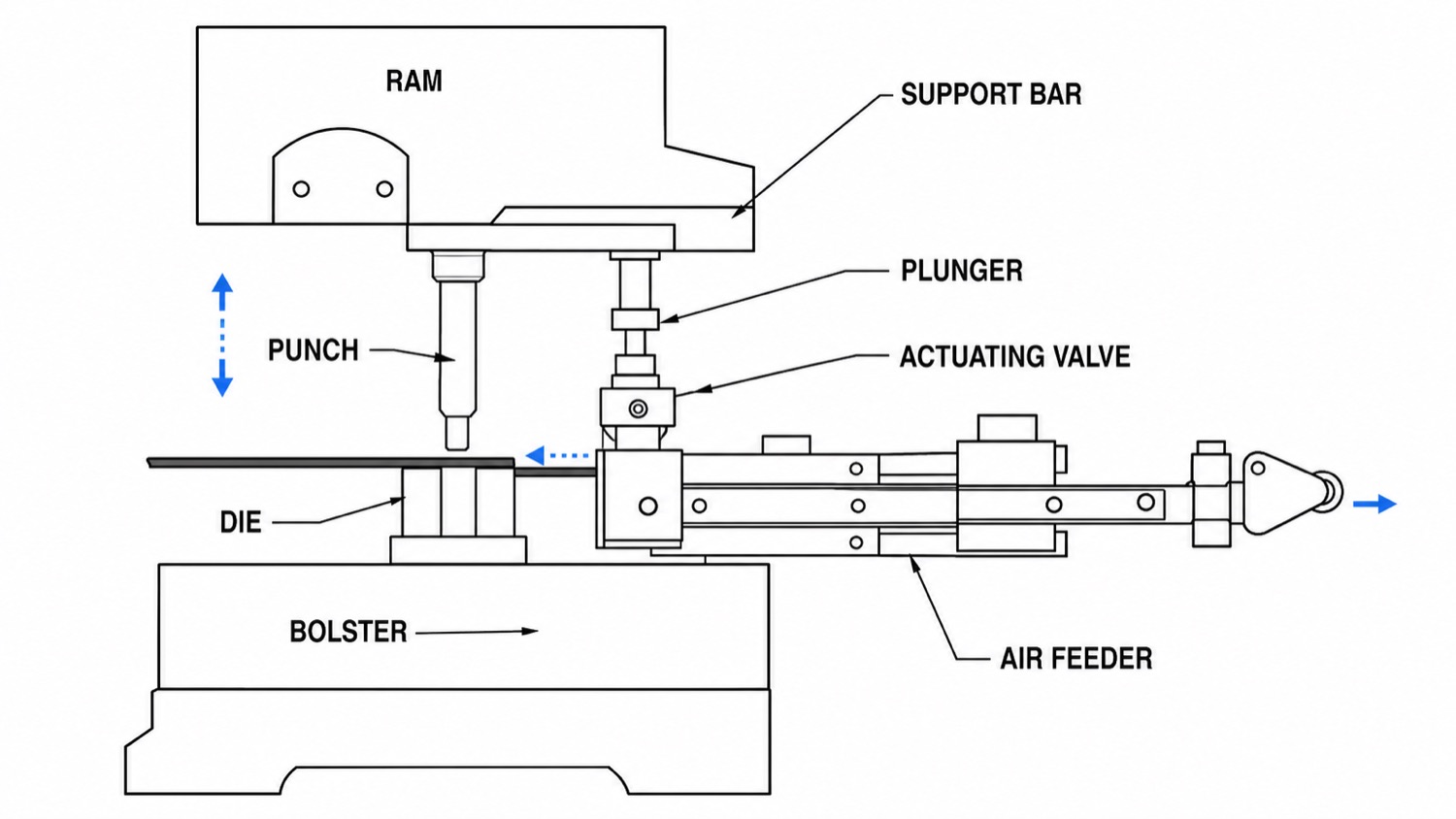

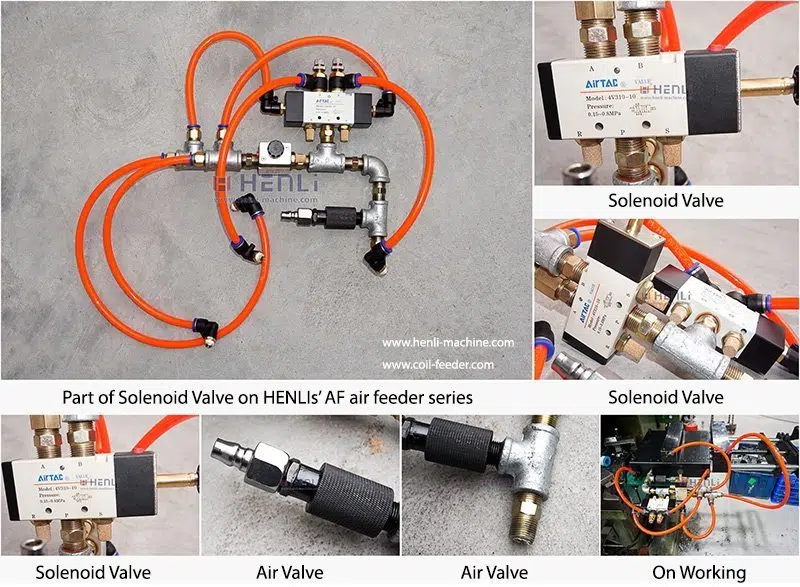

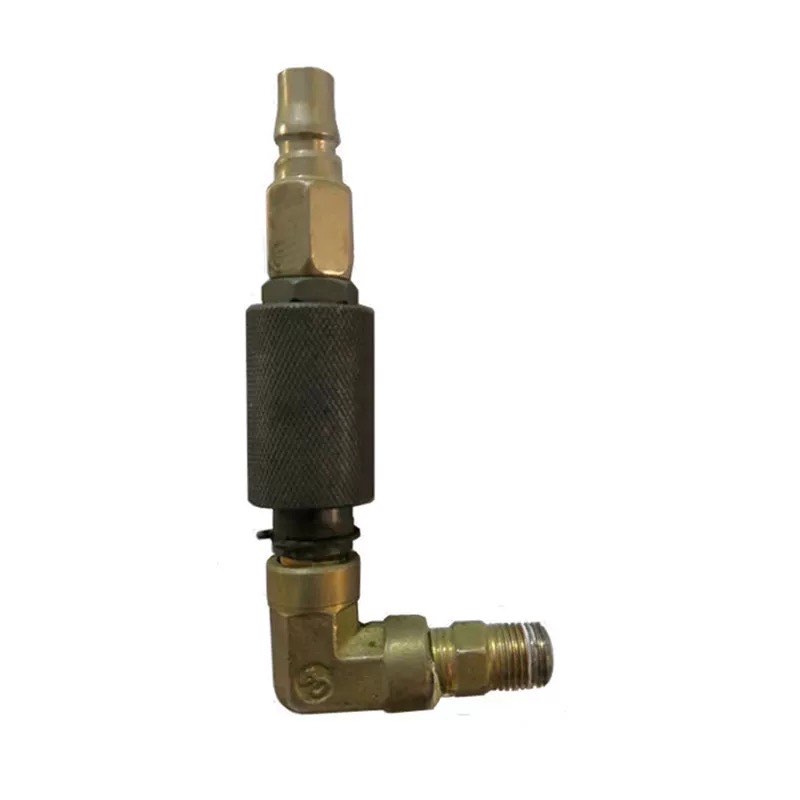

Сигналы управления
Клапаны и команда пресса входят в проверку конфигурации
Передайте доступные сигналы, напряжение, момент подачи, отпускание по пилотам и схему безопасности.

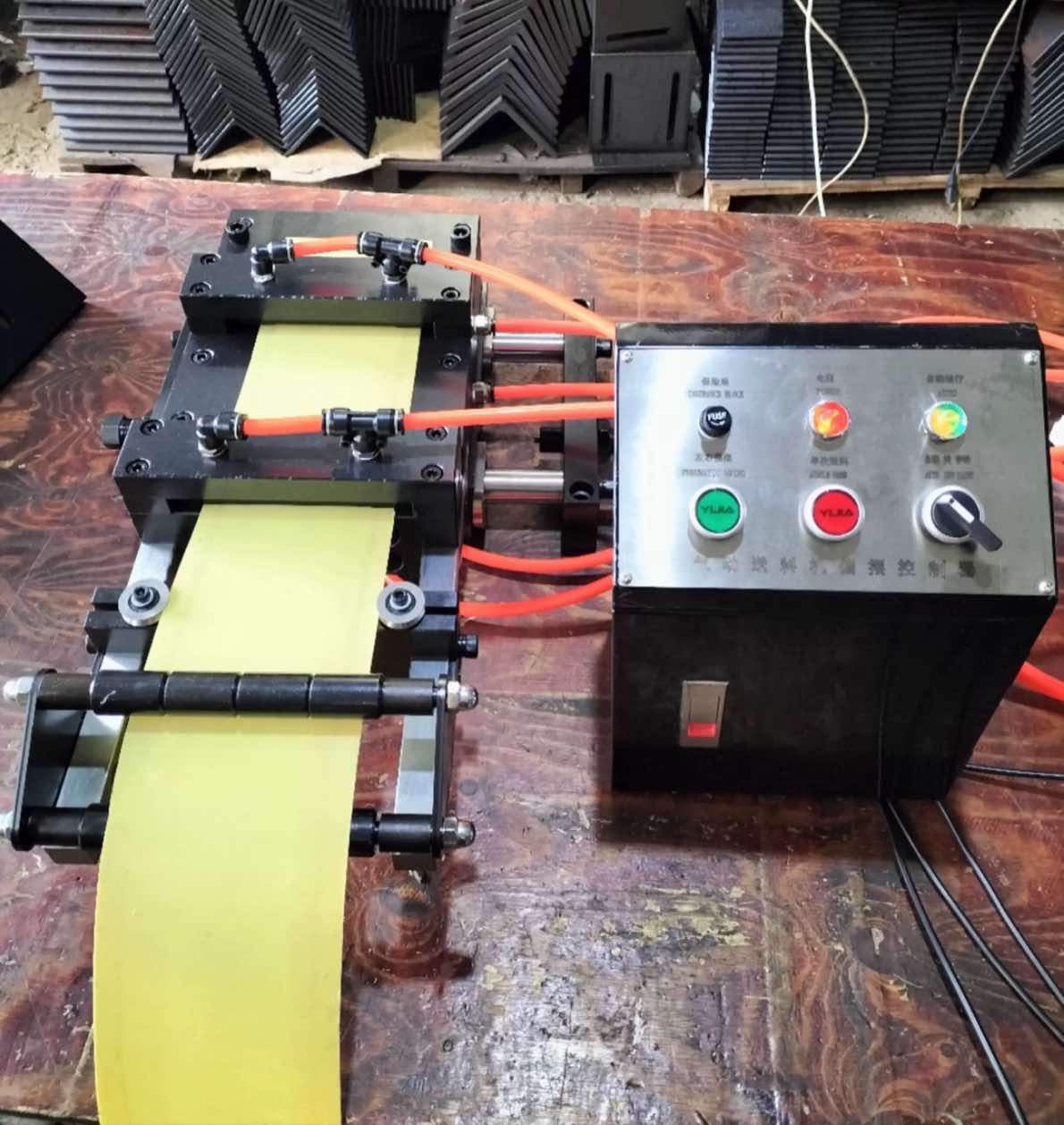

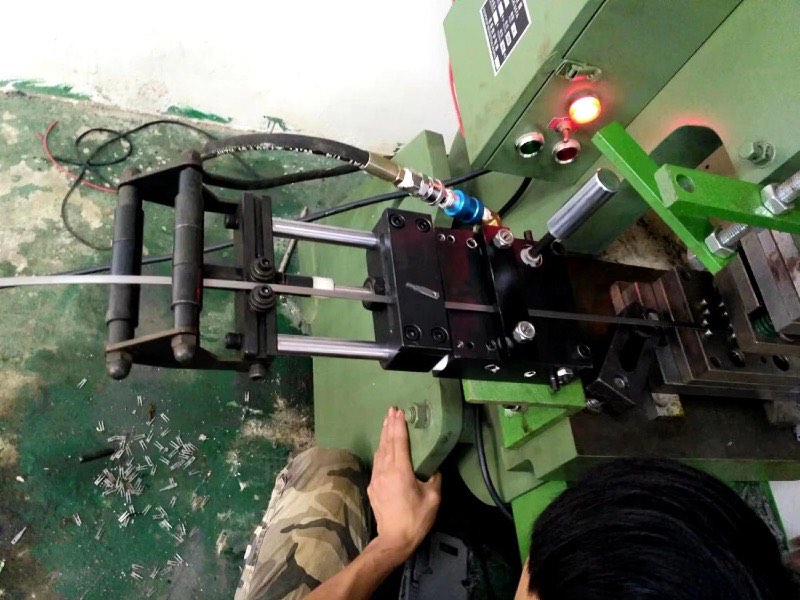

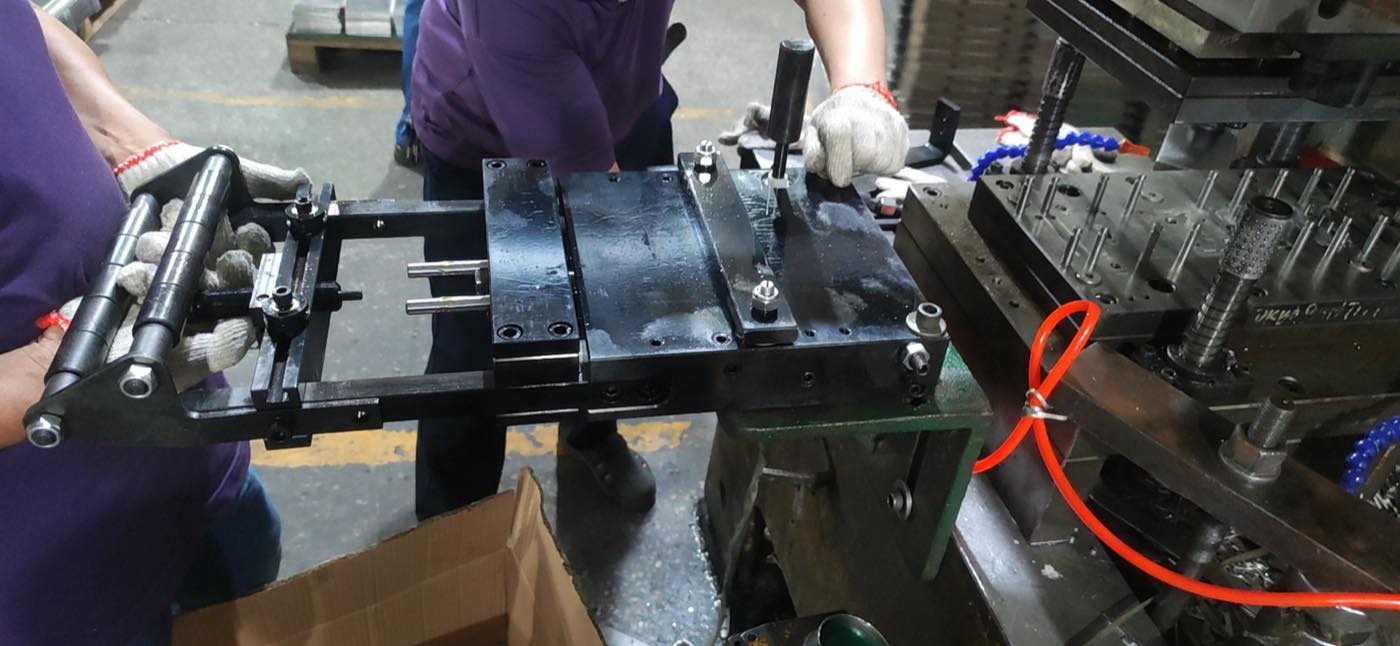

Примеры применения
Материал и штамп определяют фактический режим

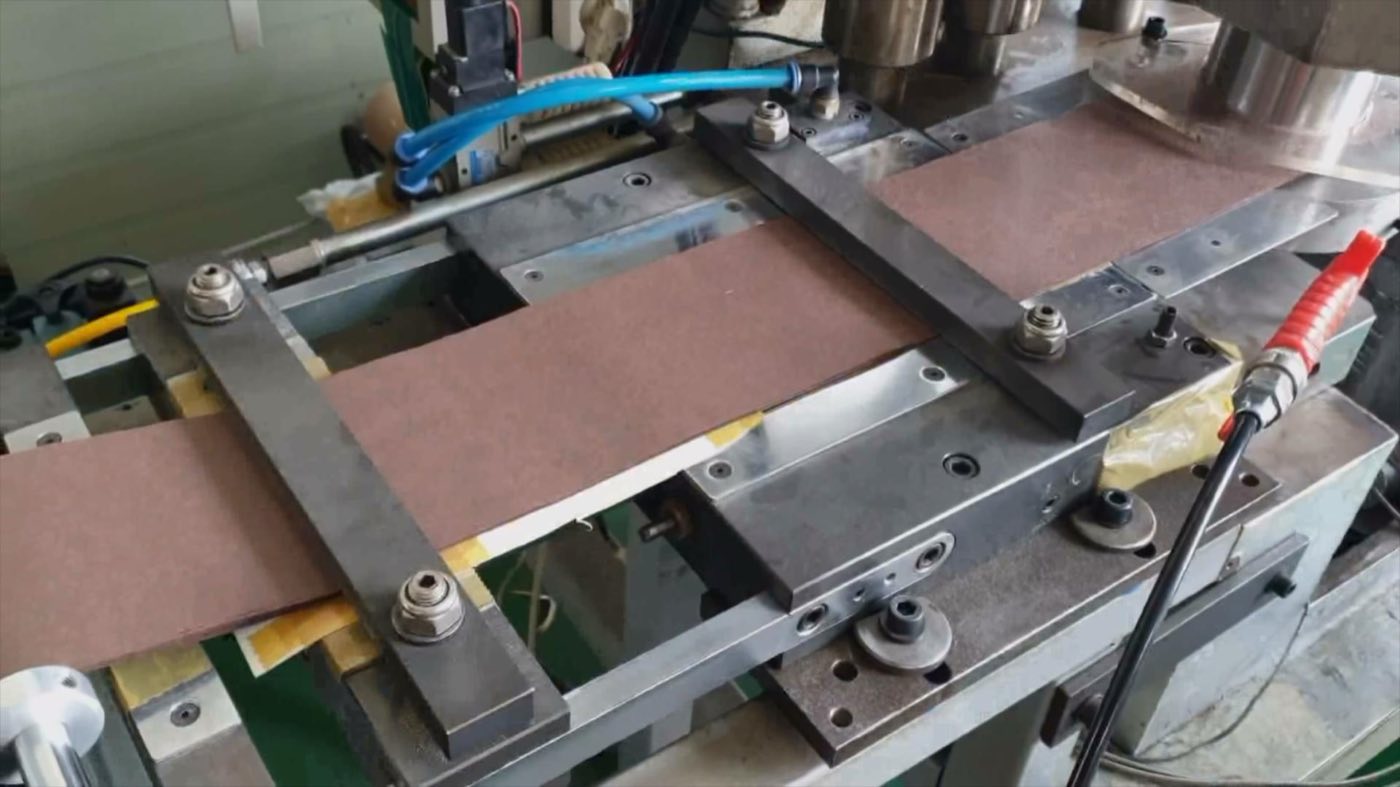

Изображения показывают разные задачи AF, но не заменяют проверку модели, точности, скорости и поверхности.

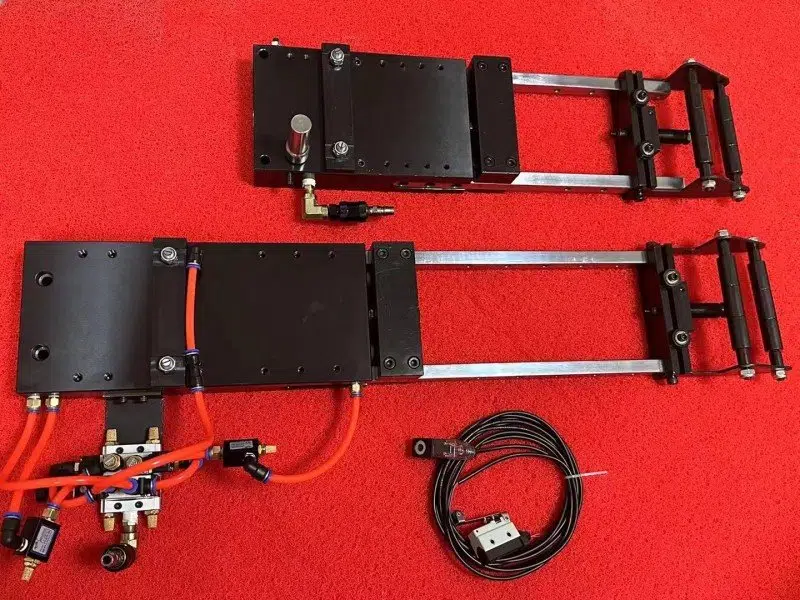

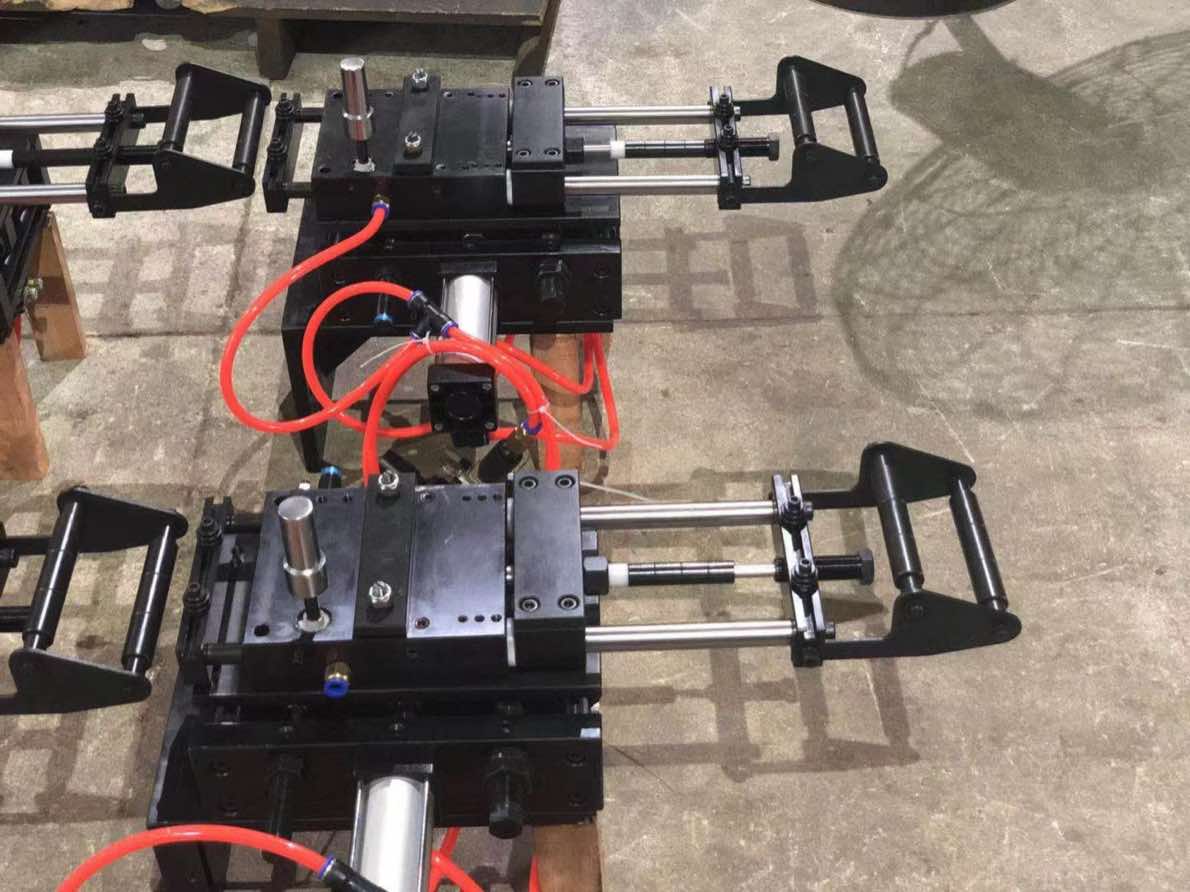

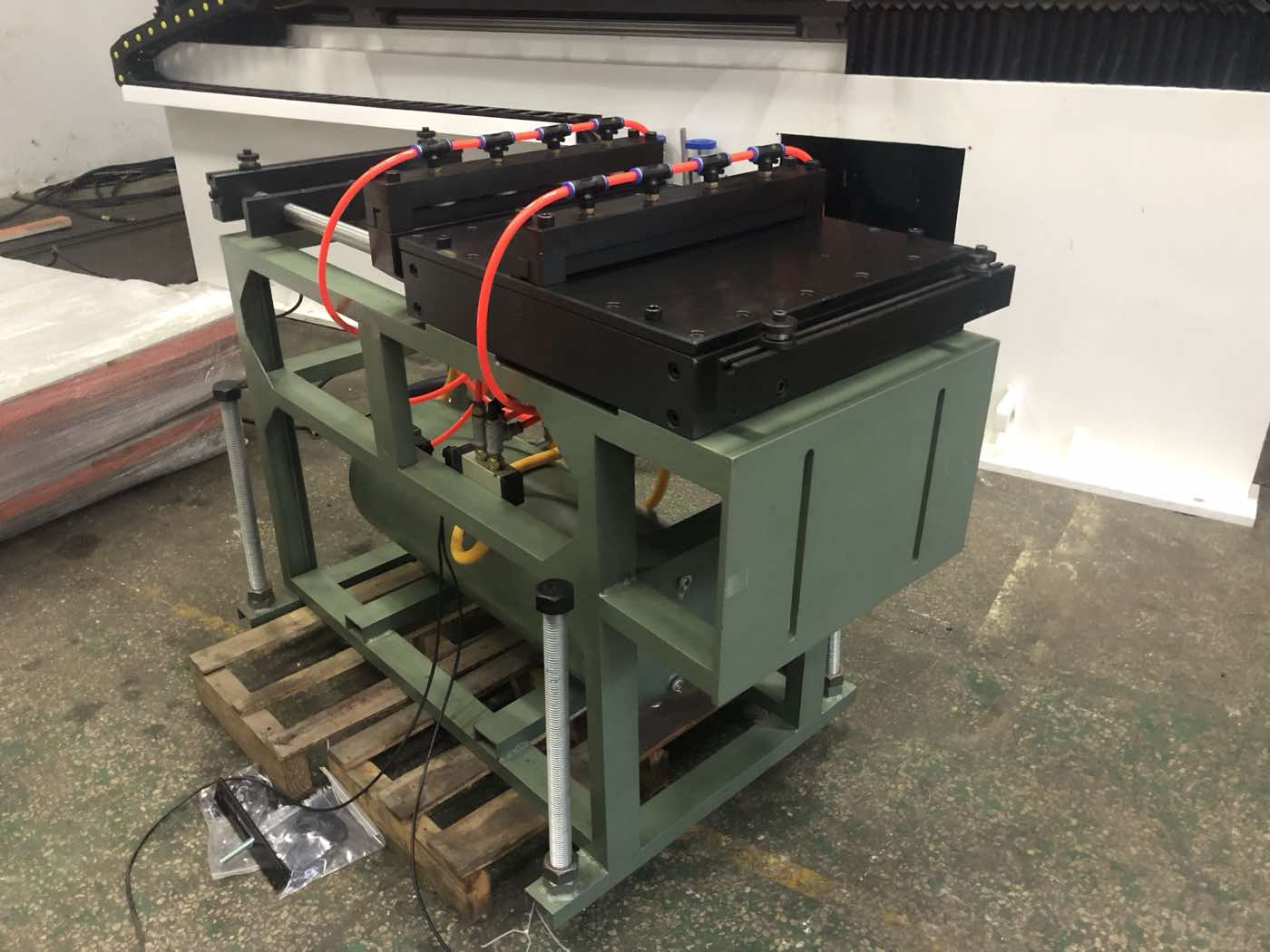

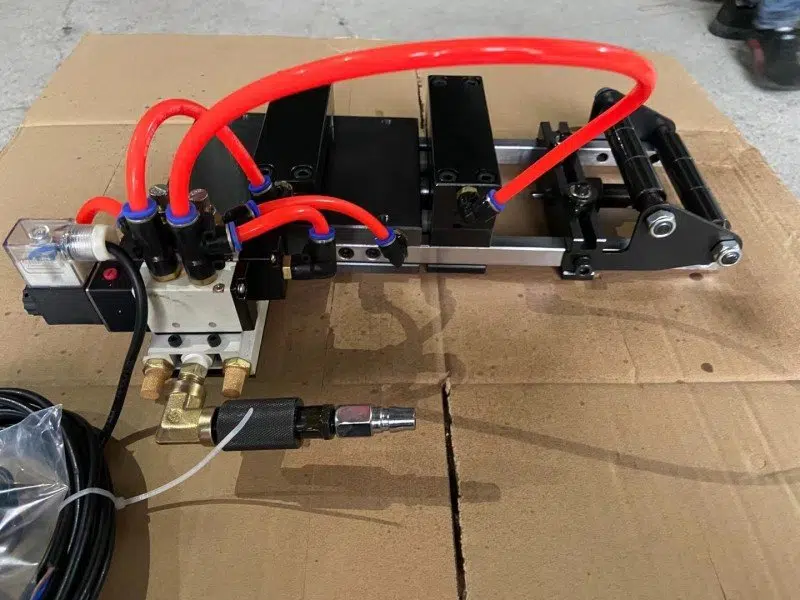

Нестандартные задачи
Конфигурации за пределами стандартной таблицы
Усиленная полоса, поперечное перемещение или увеличенный ход требуют отдельной технической проверки и не меняют стандартные параметры таблицы.

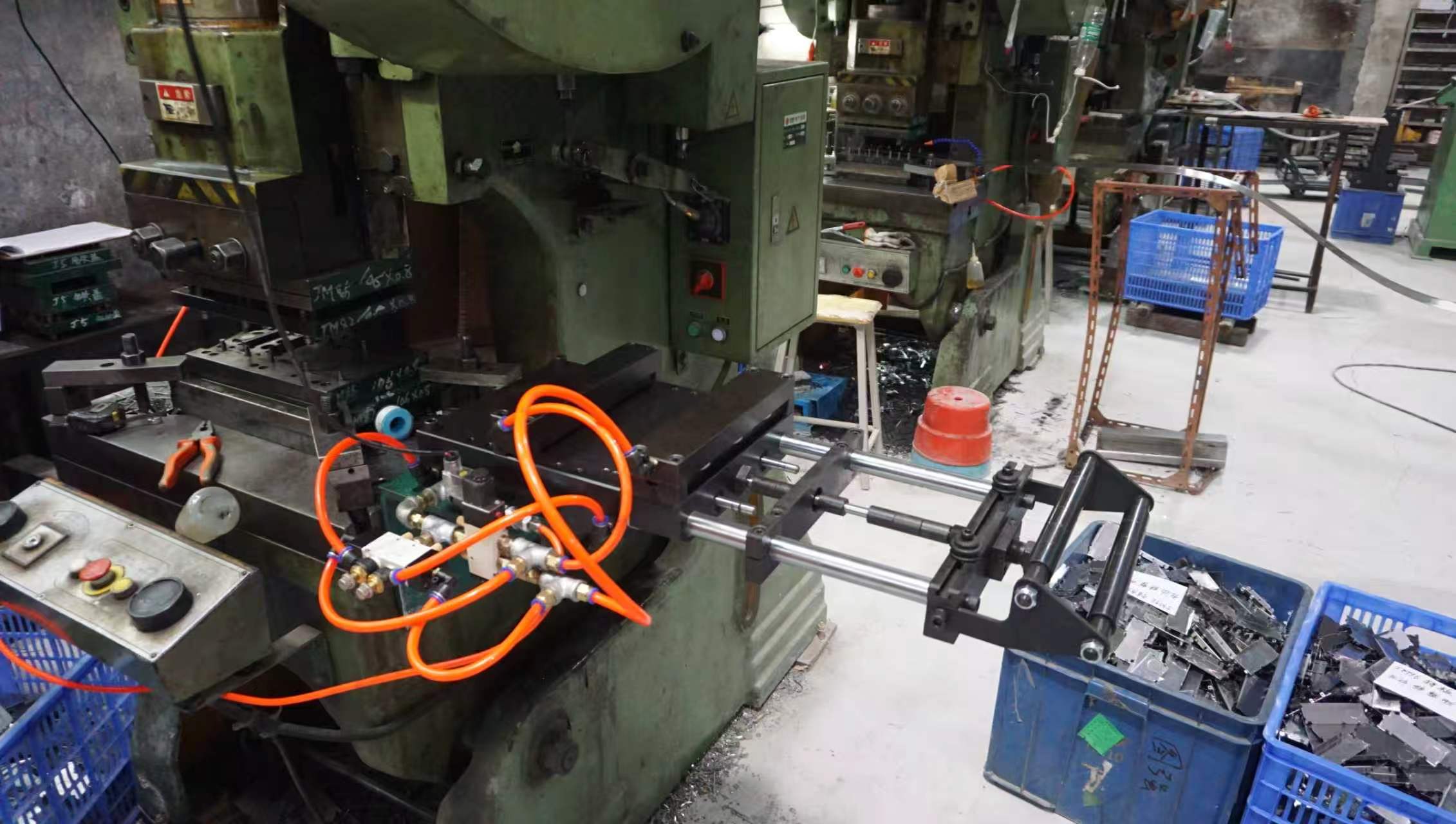

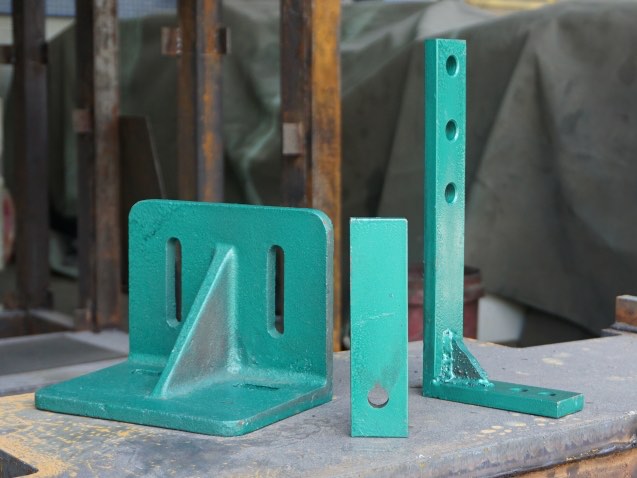

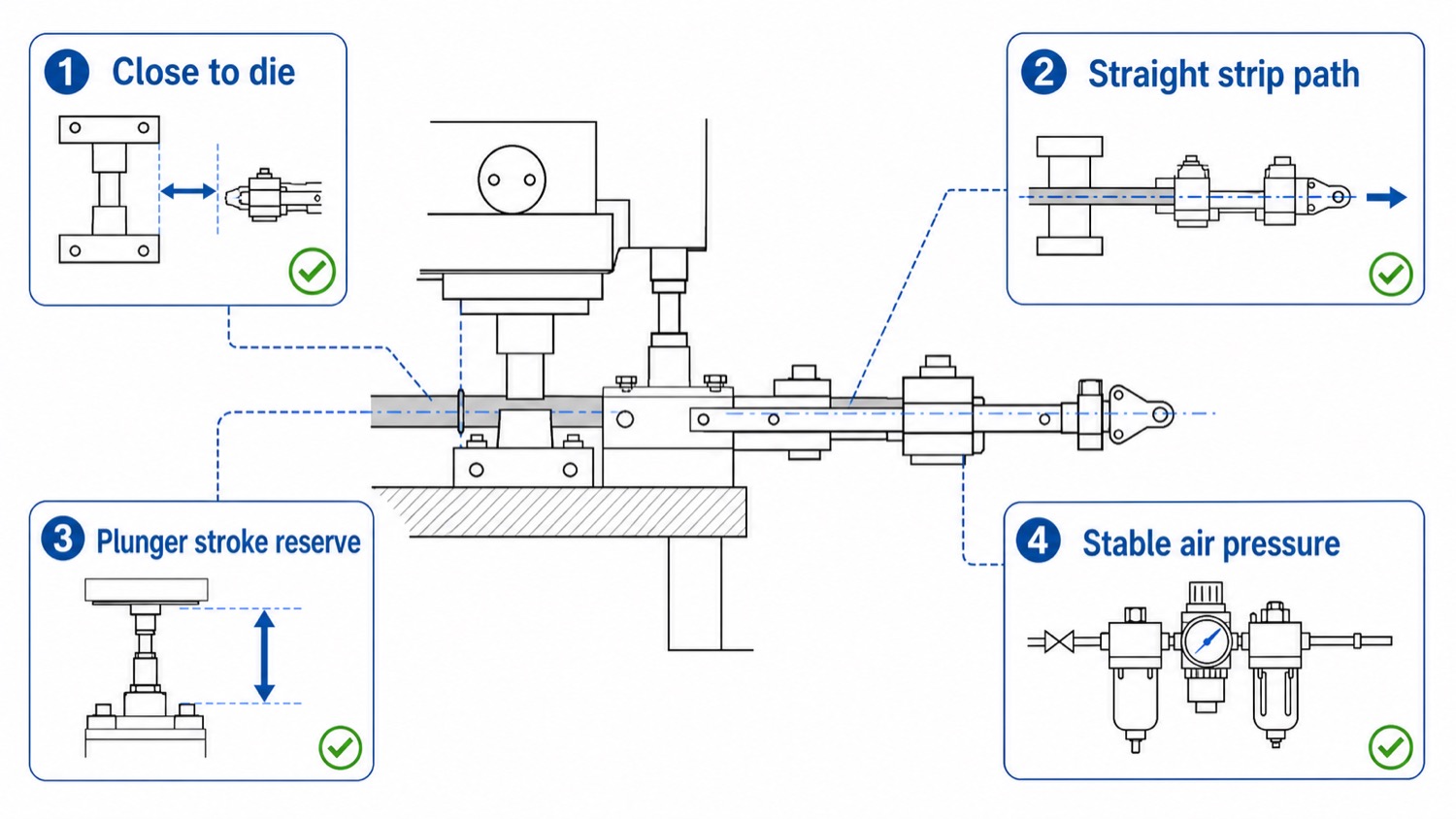

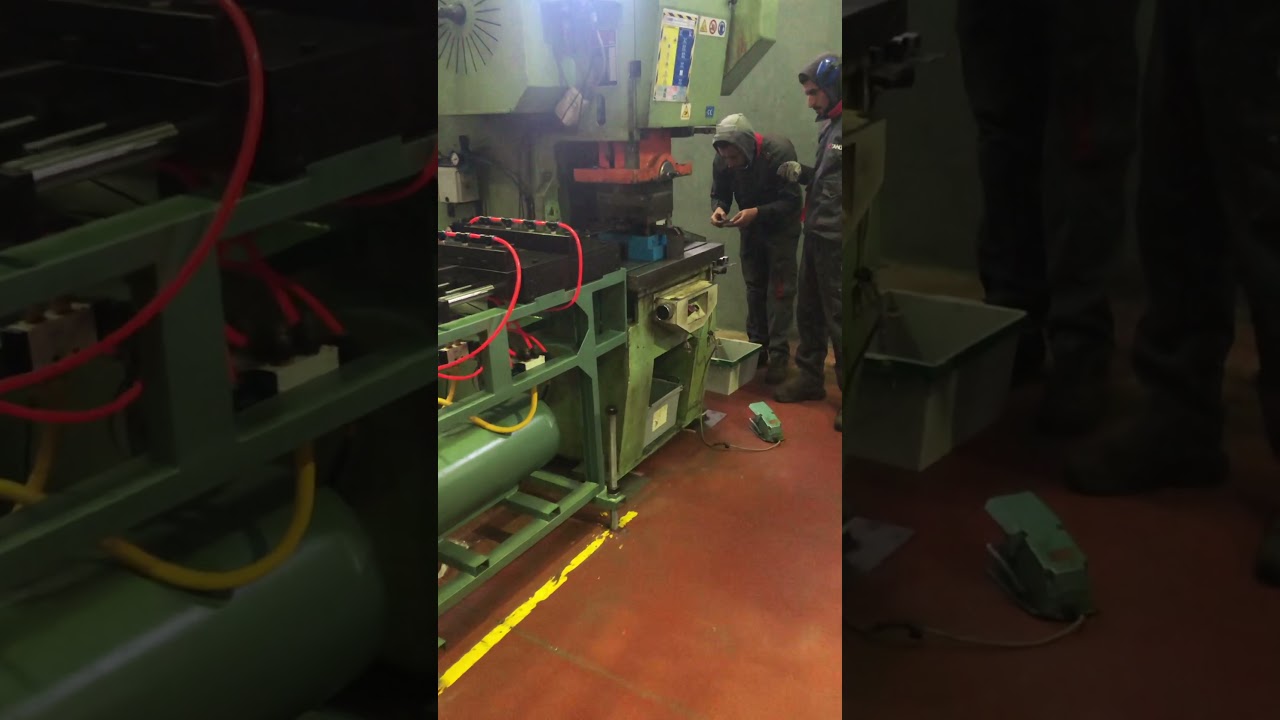

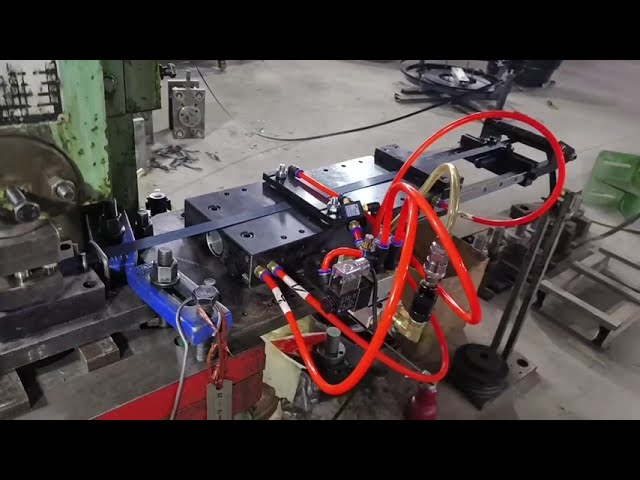

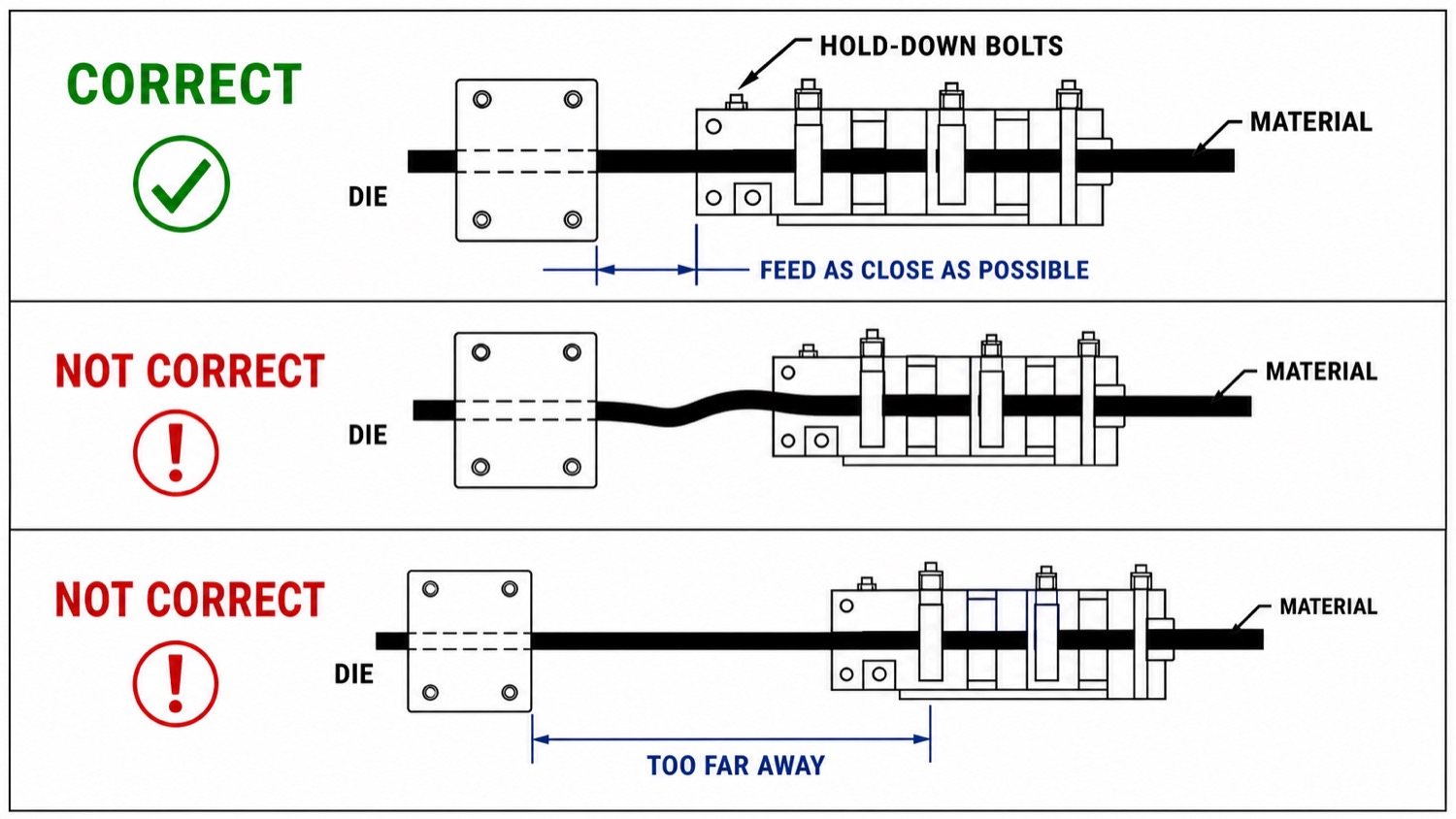

Монтаж на прессе
Опора, высота, траектория и пробный цикл
AF должен быть установлен по оси полосы, получать материал из стабильной петли и работать в подтверждённой части цикла пресса.
Обслуживание и диагностика

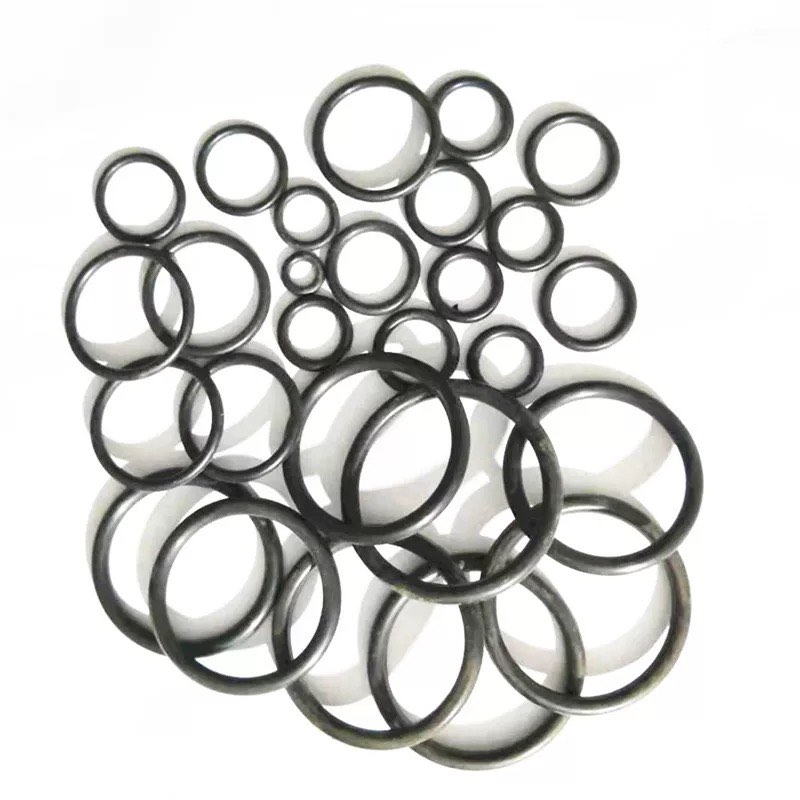

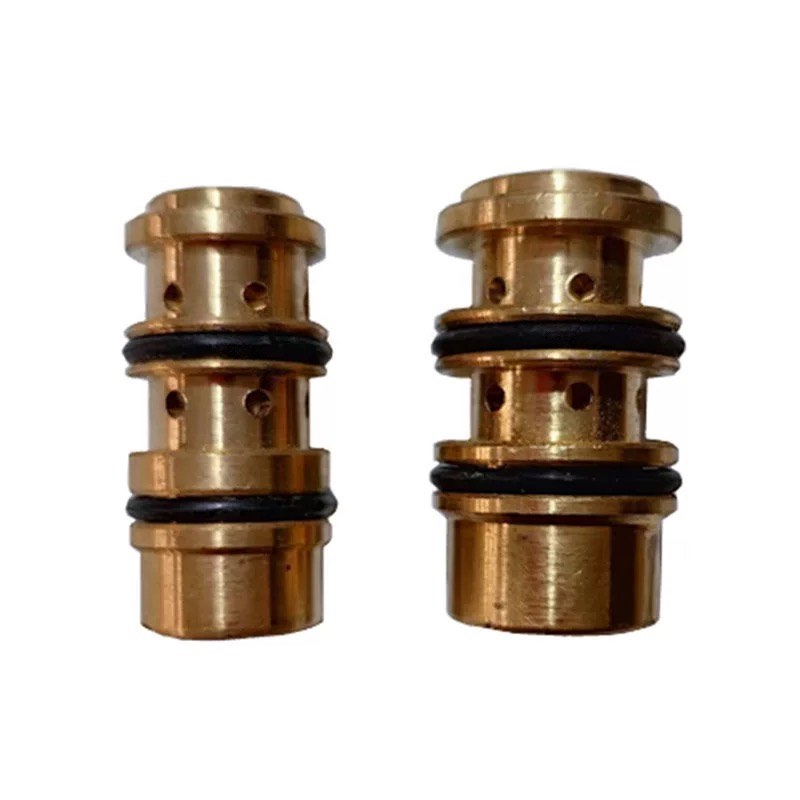

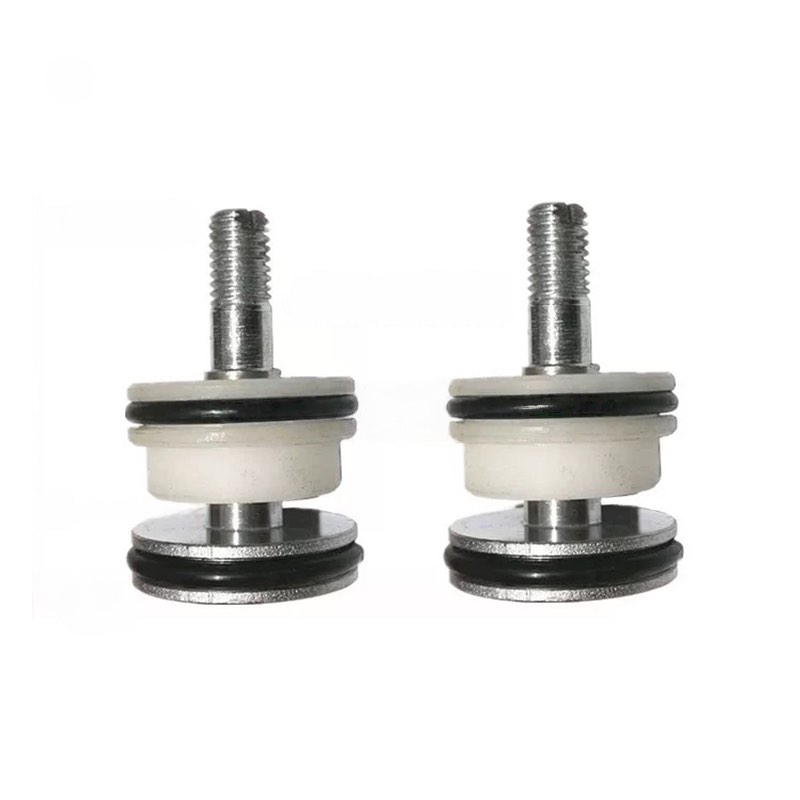

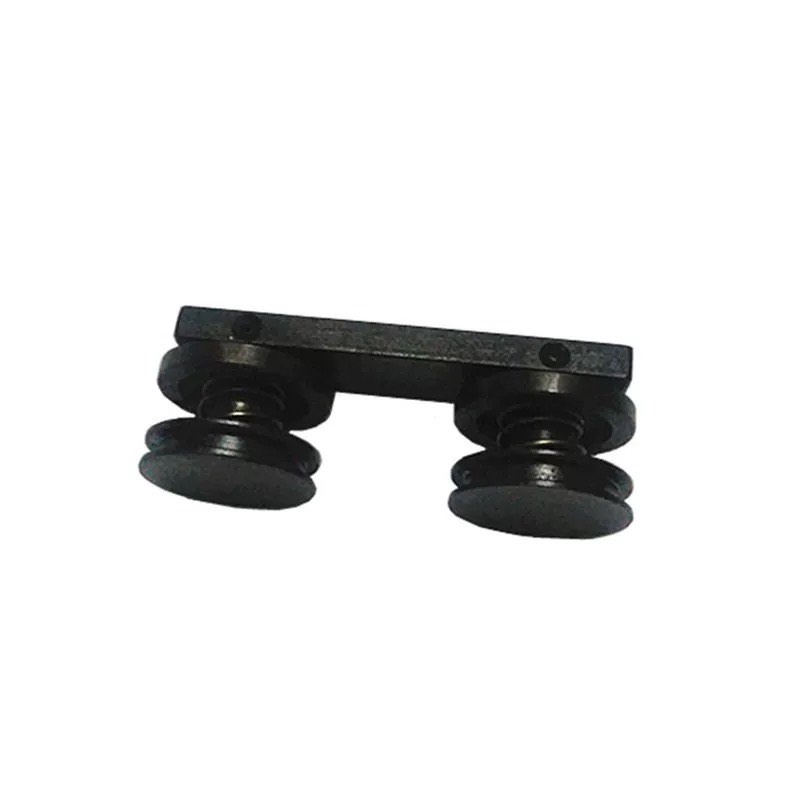

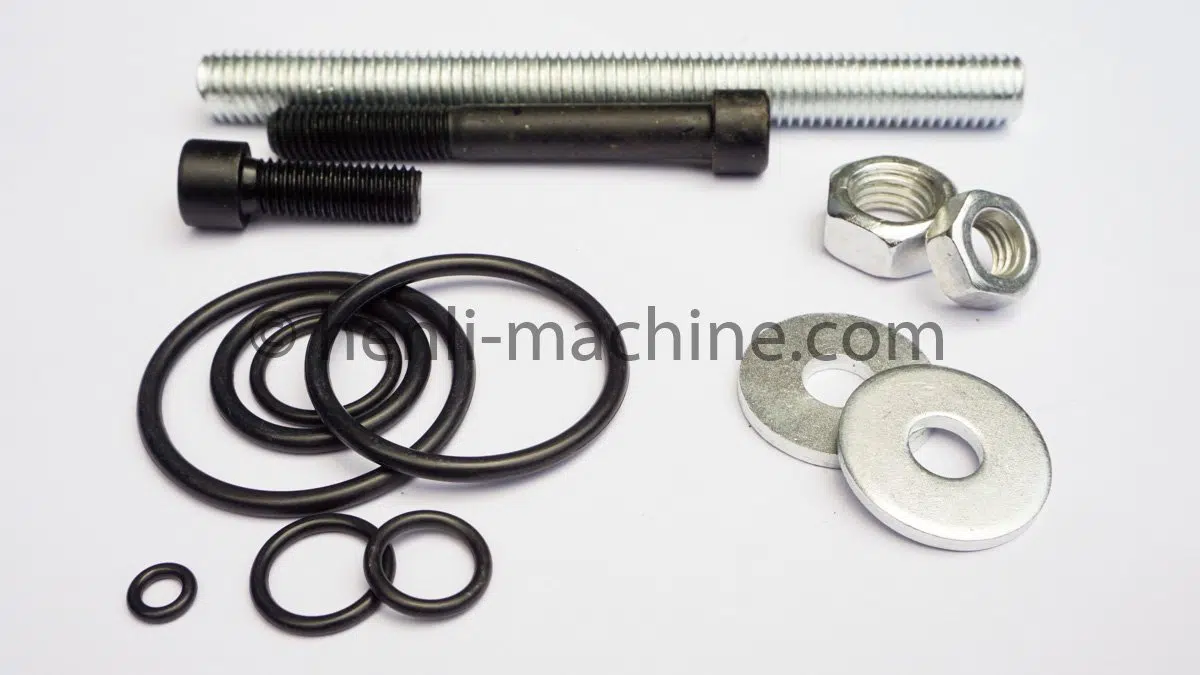

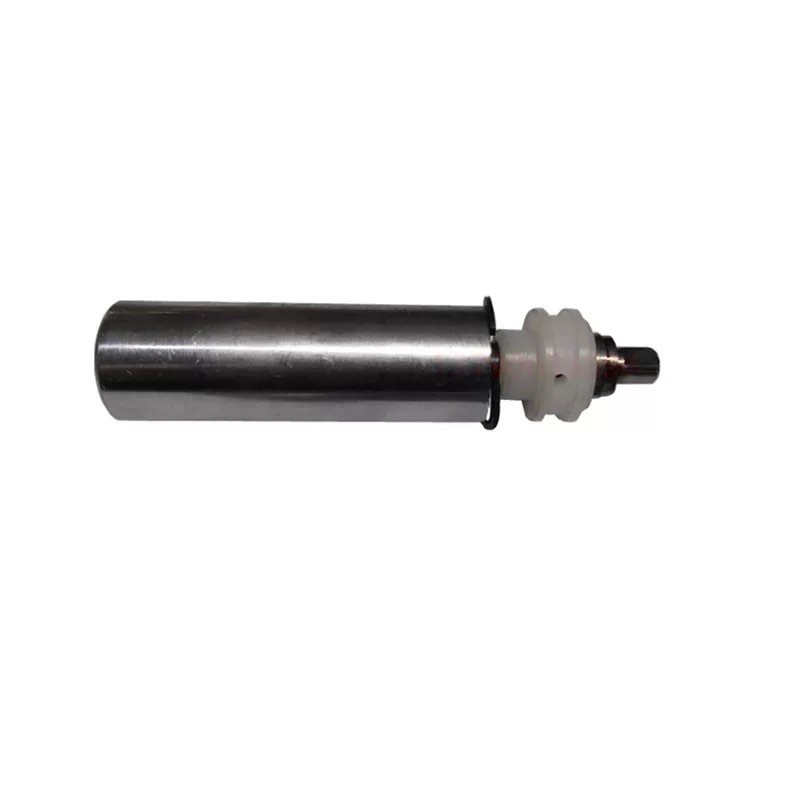

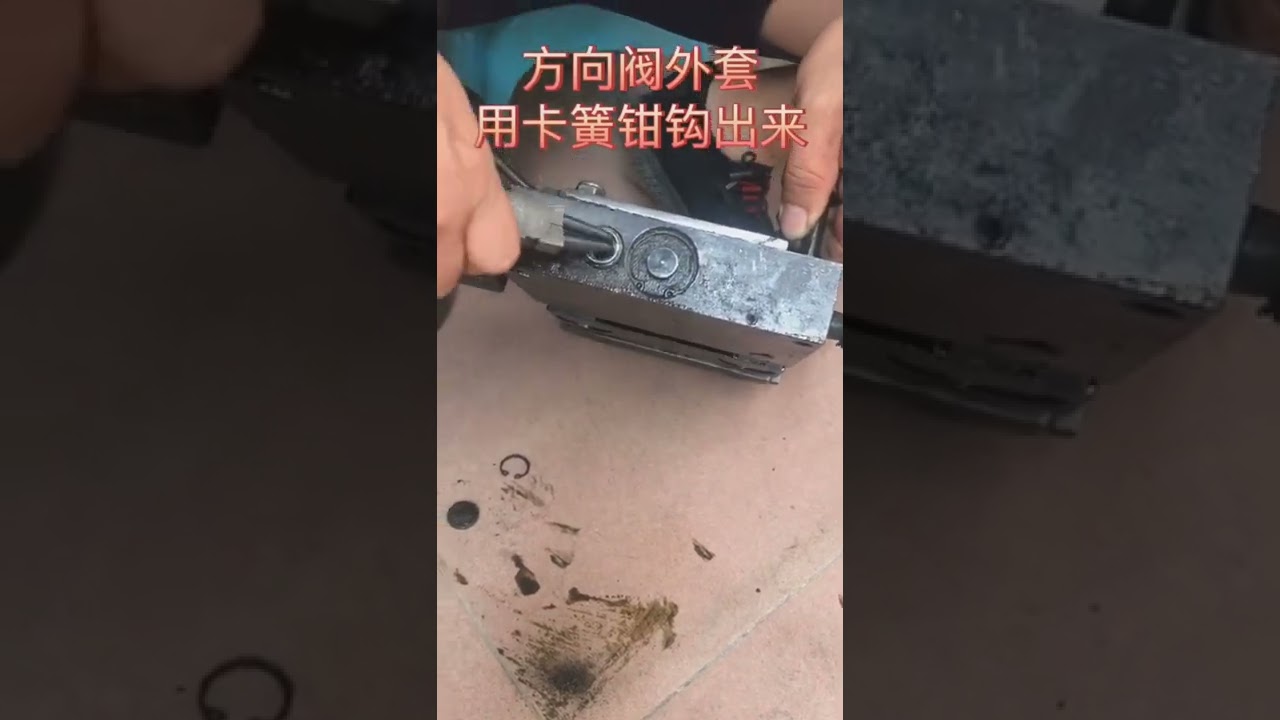

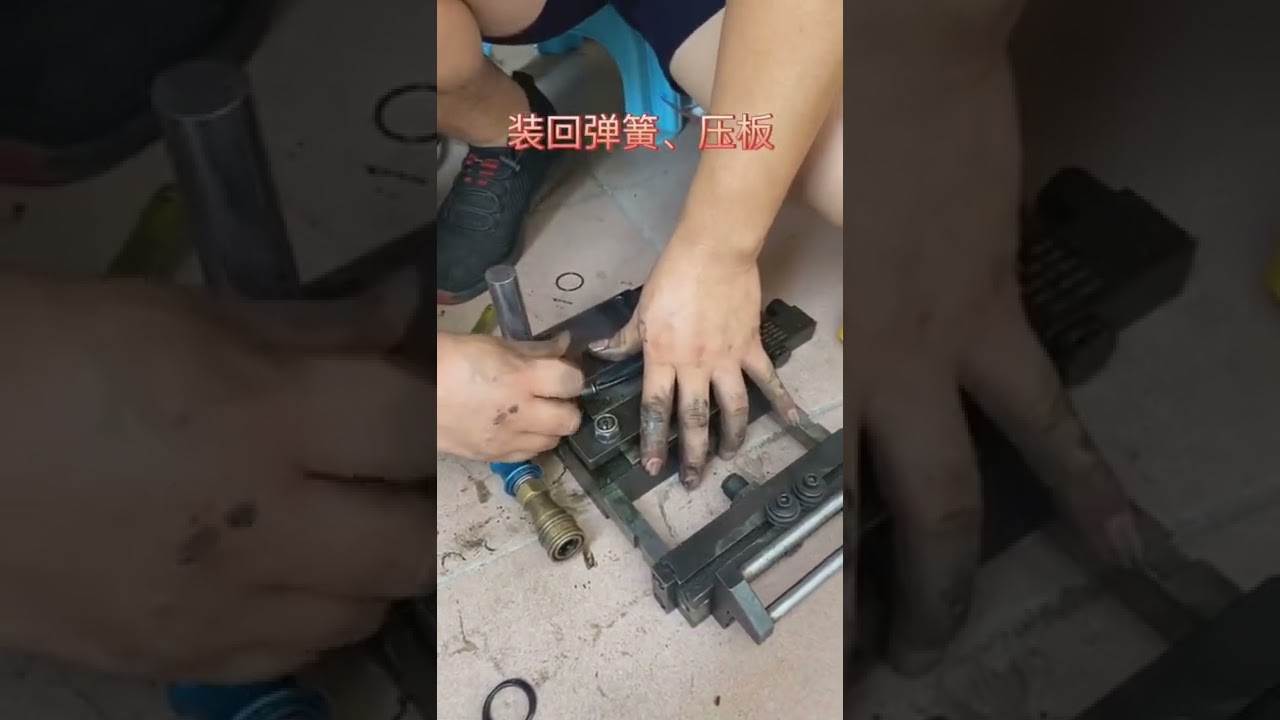

Воздух, клапаны, штоки и уплотнения
Страница помогает определить область проверки, но ремонт выполняется после безопасного отключения и по документации подтверждённой модели.

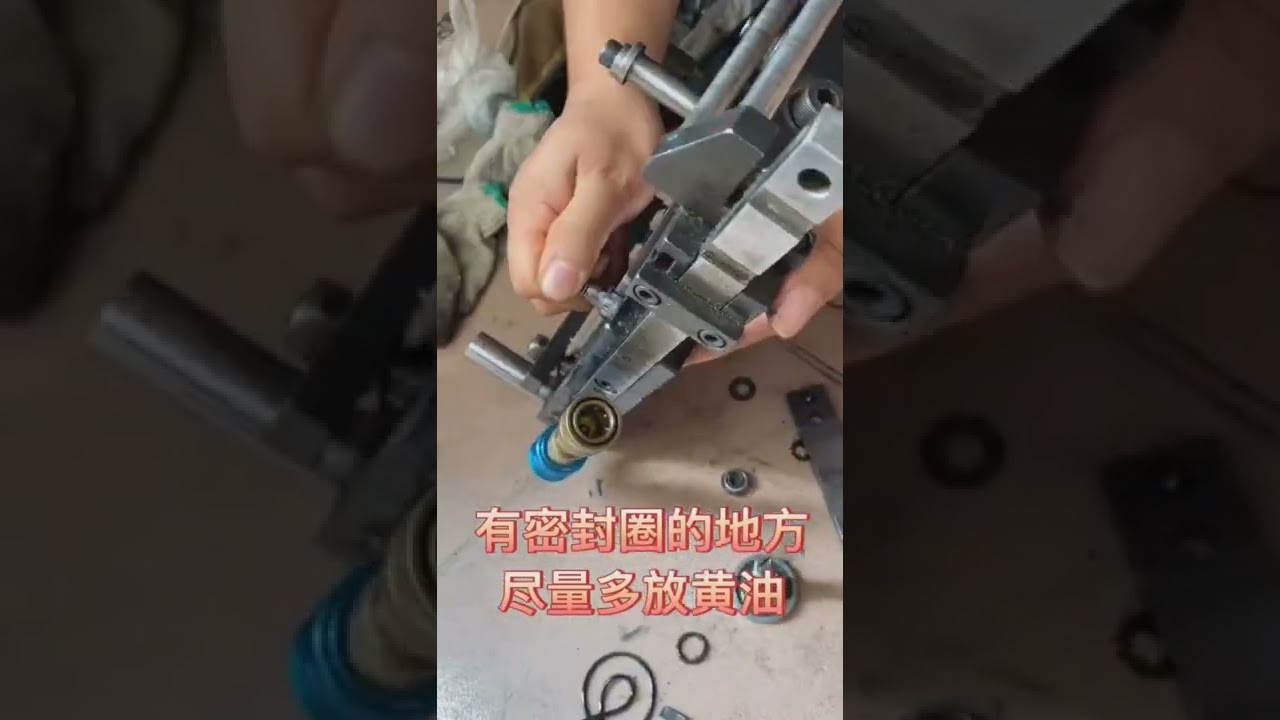

Первичная проверка
Стабильное давление и отсутствие утечек
Проверьте подачу воздуха, смазку, клапаны, состояние штоков и уплотнений, зажим полосы и временную диаграмму.
Подготовка к отправке
Упаковка зависит от модели и транспорта
Малые модели могут использовать усиленную коробку; экспортная деревянная тара и внутренняя фиксация определяются согласованным способом перевозки.
Вопросы выбора
Перед подбором серии AF
Модель, управление и монтаж подтверждаются по материалу, шагу, прессу и линии.
01Какая модель AF подходит моему прессу?
Сначала сравните ширину, толщину и максимальную длину подачи, затем проверьте частоту циклов, тяговое усилие, воздух, поверхность материала и временную диаграмму пресса.
02Когда выбирать пневматическую подачу, а когда NC-сервоподачу?
AF подходит для простых стабильных заданий с фиксированным шагом и умеренными требованиями к точности. NC удобнее при частой смене длины, рецептах и более сложном управлении.
03Когда следует сравнить механическую роликовую подачу?
Для длинных повторяющихся партий с коротким фиксированным шагом, если пресс имеет подходящий механический выход и стабильное окно подачи.
04Чем отличаются E, R и E+R?
E управляет моментом подачи электрическим сигналом. R освобождает зажим для коррекции пилотами. E+R объединяет обе функции.
05Может ли AF работать с разматывателем и правильной машиной?
Да, если полоса поступает без лишнего натяжения и сформирована стабильная петля. Конкретная линия проверяется по материалу, скорости и компоновке.
06Можно ли установить AF на существующий пресс?
Можно рассмотреть после проверки места крепления, высоты подачи, траектории полосы, доступных сигналов, воздуха и безопасного доступа.
07Что вызывает неточную подачу?
Возможны нестабильное давление, утечки, износ уплотнений, неправильная регулировка, загрязнение, проскальзывание зажима, нестабильная петля или неверная синхронизация.
08От чего зависит цена AF?
От модели, конфигурации E/R, опор, клапанов, датчиков, управления, интеграции, напряжения, упаковки и согласованного комплекта поставки.
Техническая проверка
Передайте материал, подачу и пресс
HENLI проверит модель AF, конфигурацию E/R, опору, воздух, сигналы и интеграцию. Форма сайта ничего не сохраняет: запрос открывается в WhatsApp или почтовой программе.
