Устройство 2-в-1
Размотка + правка
Устройства 2-в-1: сравните 6 серий HENLI

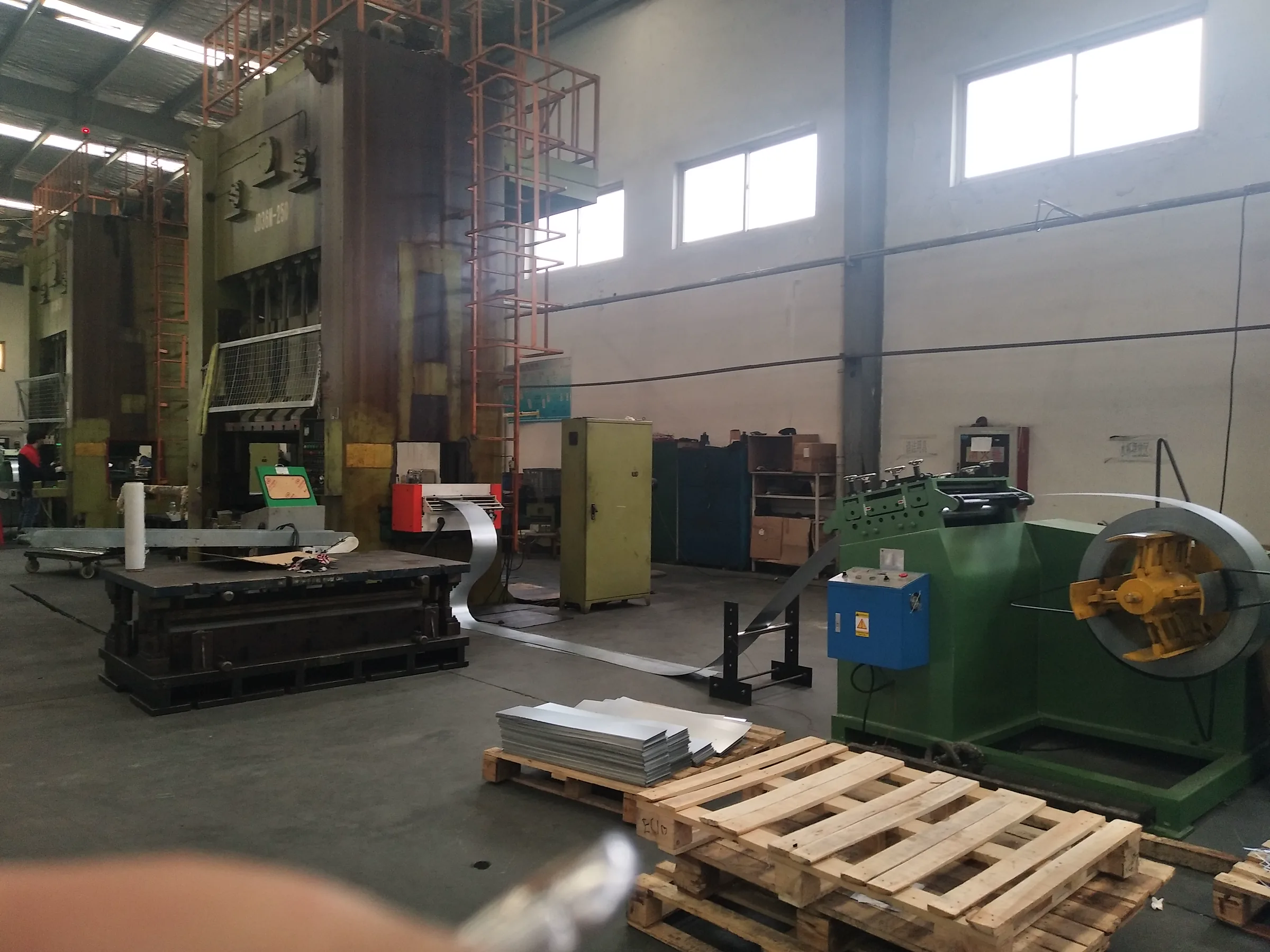

Разматыватель и правильная машина установлены на общей базе, а подающее устройство к прессу подбирается отдельно. Серия определяется по материалу, рулону, требуемой правке и компоновке линии.
Задача страницыСначала подтвердить архитектуру линии, затем сравнить шесть серий по реальным данным материала и рулона.
СерииUL, PUL, UL-C, SHL, CL и ML
Две функцииРазмотка и правка на общей базе
ОтдельноПодающее устройство к прессу
До выбора серии
Определите, какие функции должны находиться на общей базе
Устройство 2-в-1 подходит не каждой планировке. Сравните его с раздельными модулями и компактной линией 3-в-1 до выбора серии.
1+1
Раздельные модули
Больше свободы для петли и обслуживания
Разматыватель и правильная машина располагаются отдельно, если этого требуют пространство, доступ или существующая линия.3×1
Компактная линия
Сервоподача также интегрирована
Если требуется единая компактная система рядом с прессом, сравните полноценную линию 3-в-1.Шесть серий
Сравните серии по материалу и характеристикам рулона
Максимальная толщина не является единственным критерием. Одновременно проверяются ширина, прочность, поверхность, рулон, правка и последующее оборудование.
Единицы параметров
Серии HENLI 2-в-1
Шесть вариантов для разных материалов и рулонов
Карточка фиксирует исходный диапазон и данные, которые необходимо подтвердить до предложения конфигурации.01

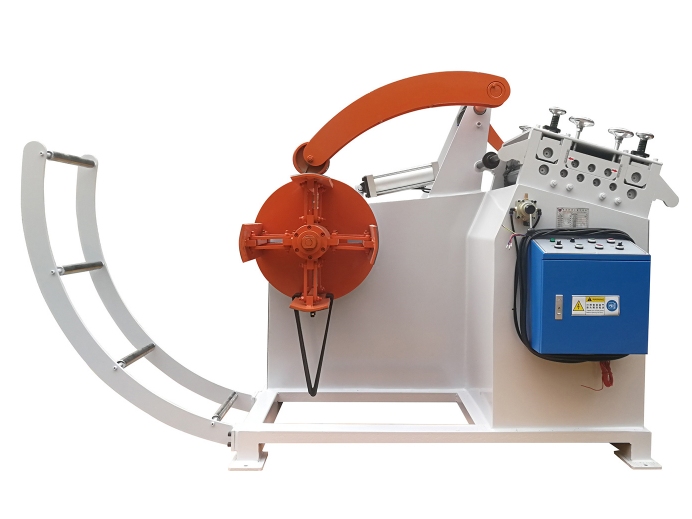

UL / UL-A
UL 0,35–2,2 мм · UL-A до 3,2 мм · 200–600 ммДля стандартных линий штамповки, которым нужна компактная база перед отдельным подающим устройством.
- Ключевое отличие
- UL рассчитана на стандартные задачи; UL-A расширяет диапазон толщины усиленной конструкцией.
- Подтвердите сначала
- Материал и прочность, толщину и ширину, массу и диаметры рулона, поверхность и последующую подачу.
Обсудить оборудование↘
02

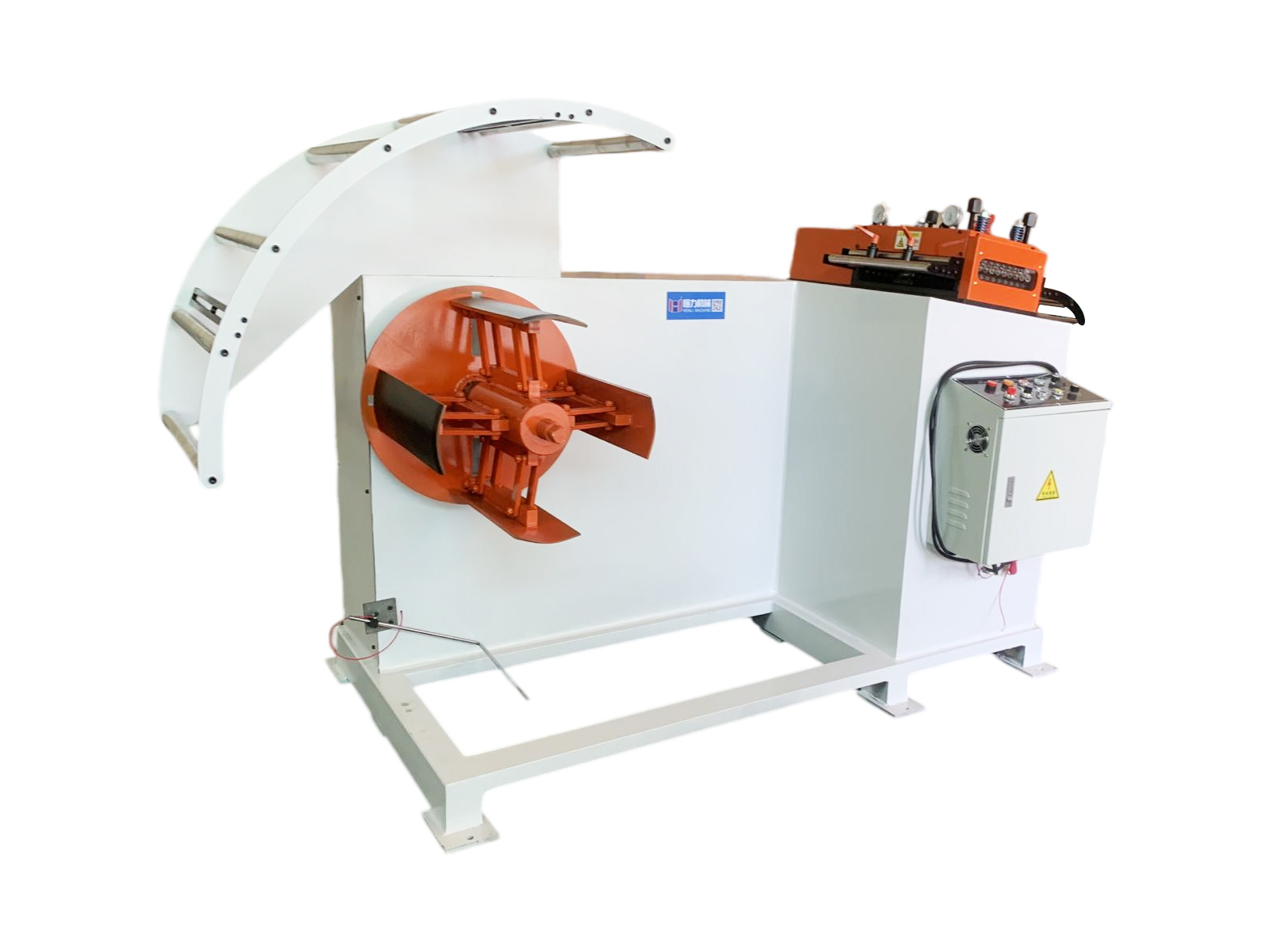

PUL-A / PUL-B
PUL-A 0,1–0,6 мм · PUL-B 0,3–1,2 мм · 200–400 ммДля тонкой нержавеющей стали, меди, алюминия или электротехнической стали, когда важны плоскостность и защита поверхности.
- Ключевое отличие
- Независимые приводы размотки и правки, опорные ролики и средства снижения натяжения и риска следов.
- Подтвердите сначала
- Полный диапазон толщины, видимую поверхность, прочность, ширину, рулон и требуемую плоскостность.
Обсудить оборудование↘
03

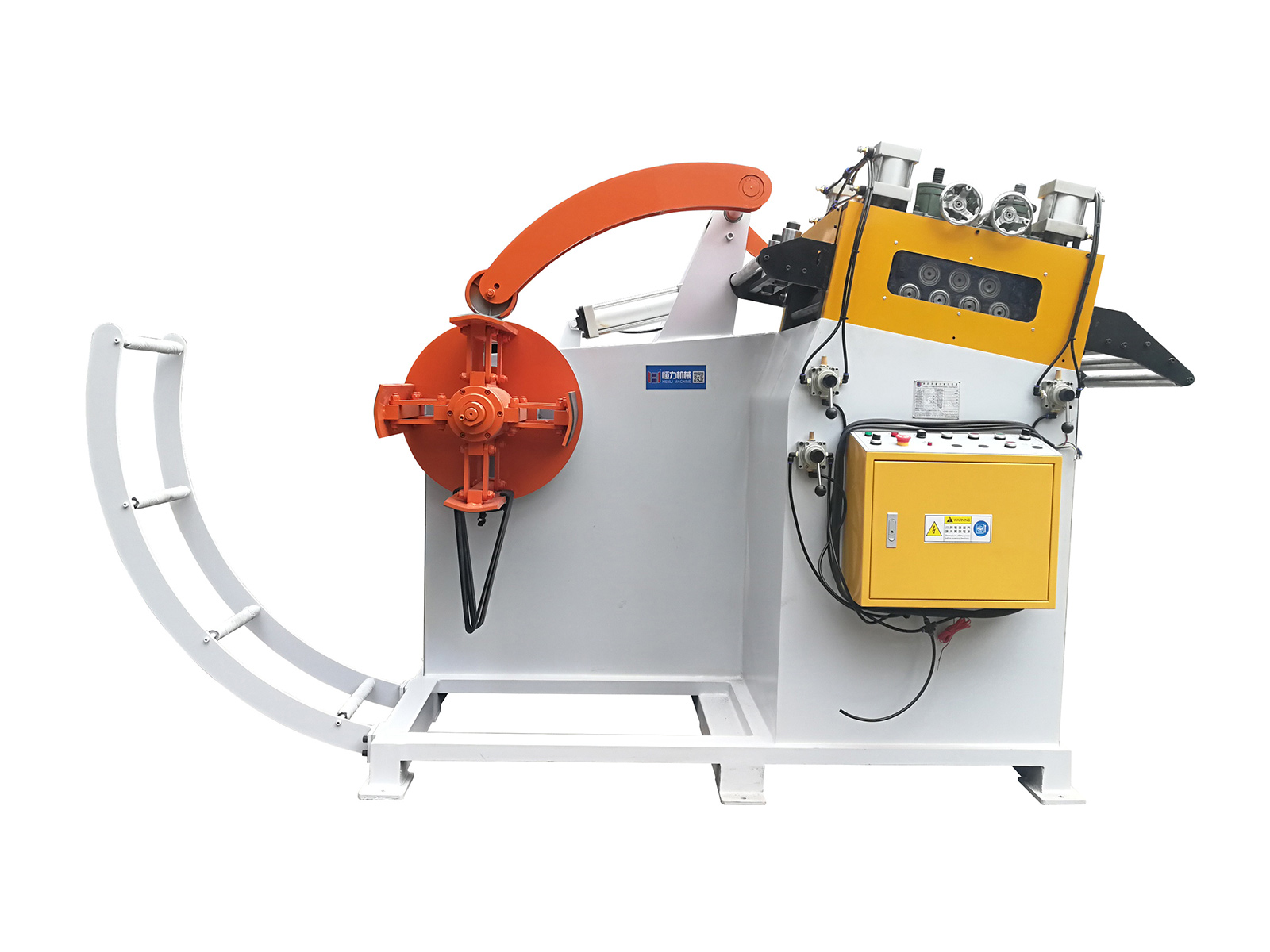

UL-C
0,5–4,5 мм · 200–800 мм · рулон 2–5 тДля материала средней толщины, горячекатаной стали и конструкционных деталей, которым нужна более высокая жёсткость.
- Ключевое отличие
- Усиленная рама и роликовый узел, прижимной рычаг, червячная регулировка и частотное управление скоростью.
- Подтвердите сначала
- Предел текучести, толщину и ширину, упругое восстановление, массу рулона, загрузку и безопасность заправки.
Обсудить оборудование↘
04

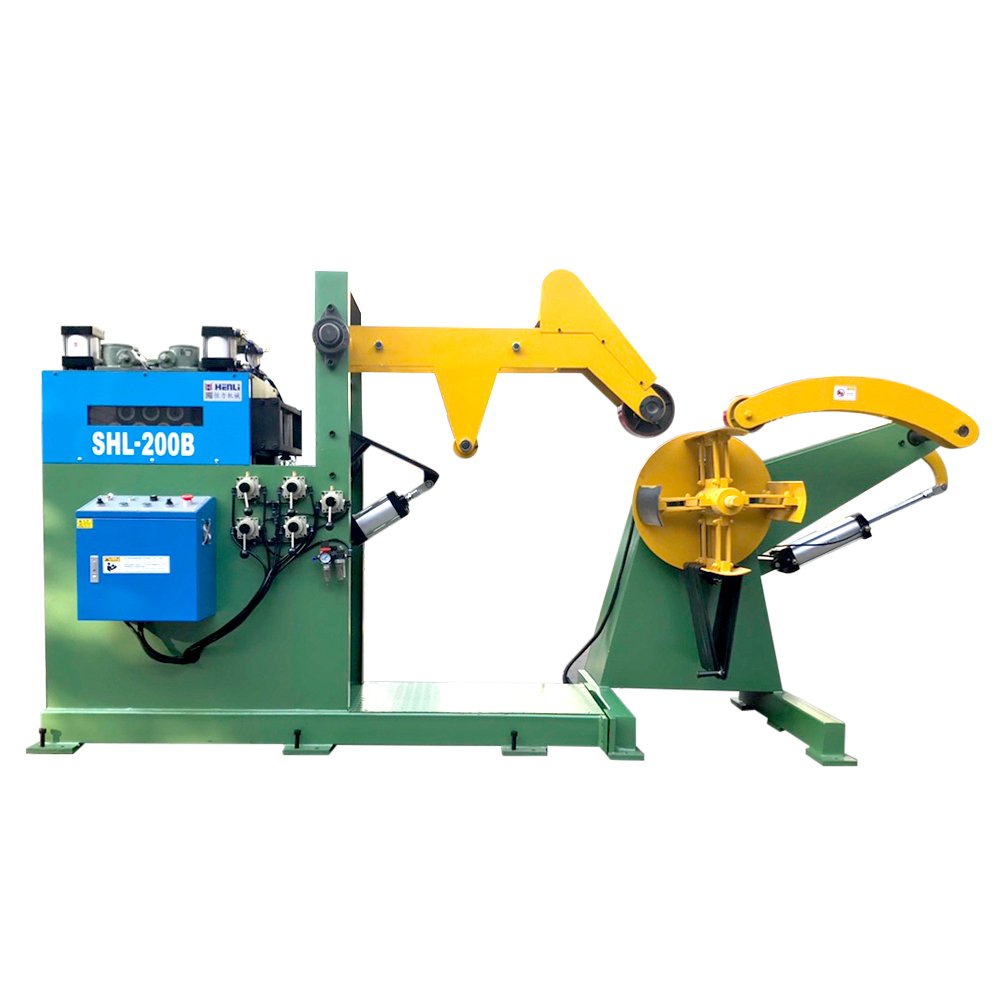

SHL-A / SHL-B
SHL-A 0,5–4,5 мм · SHL-B 0,6–6,0 мм · 200–800 ммДля рулонного материала средней и большой толщины, передний конец которого требует поддержки перед правильной головой.
- Ключевое отличие
- Удержание рулона, помощь при предварительном разгибании и гидравлические опции для тяжёлого материала.
- Подтвердите сначала
- Марку и прочность, толщину и ширину, рулон, форму переднего конца, способ загрузки и рабочее пространство.
Обсудить оборудование↘
05

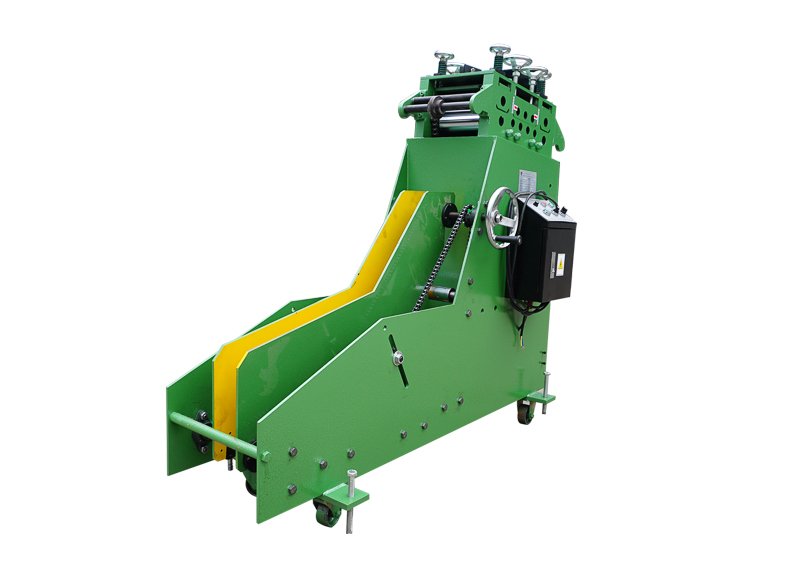

CL / CL-A
CL 0,35–2,2 мм · CL-A до 3,2 мм · 150–400 ммДля лёгкой узкой полосы, нестандартного внутреннего диаметра и участков, где оборудование перемещают между прессами.
- Ключевое отличие
- Зажим между боковыми дисками снимает ограничение разжимной оправки по внутреннему диаметру; база оснащается колёсами.
- Подтвердите сначала
- Рабочую ширину при фактической толщине, массу и наружный диаметр рулона, зажим, поверхность и тип подачи.
Обсудить оборудование↘
06

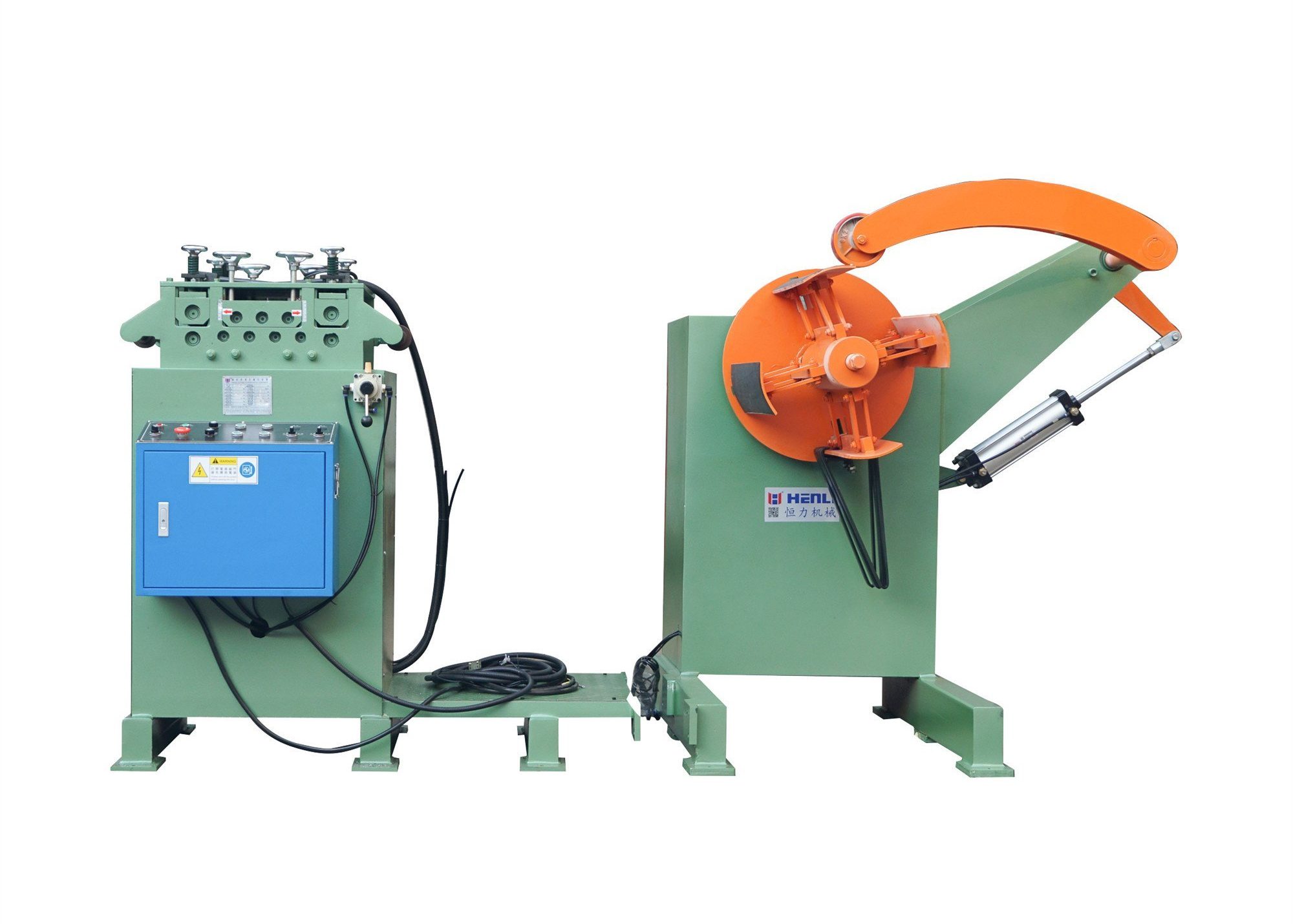

ML
Возможности подтверждаются по материалу и данным рулонаДля меди, алюминия и других материалов, где размотка и правка регулируются отдельно, а точки контакта требуют особого внимания.
- Ключевое отличие
- Независимое частотное управление, регулируемые фотоэлектрические датчики и полиуретановые ролики на входе и выходе.
- Подтвердите сначала
- Спецификацию или образец, полный диапазон толщины и ширины, поверхность, рулон, плоскостность и скорость.
Обсудить оборудование↘
Пять вопросов
Проверьте условия совместно
Ответ на один вопрос не заменяет общую проверку линии и материала.
Что требуется исправить в полосе
Опишите исходную кривизну, волнистость, внутренние напряжения и требуемую плоскостность.
Как устроен рулон и как его загружать
Передайте массу, ID, OD, ширину, направление размотки и доступные кран, погрузчик или тележку.
Сколько места есть в линии
Укажите расстояние до пресса, длину петли, проходы оператора и зоны обслуживания.
Какое устройство подаёт полосу дальше
Нужны тип подачи, высота линии, шаг, частота ходов и сигналы синхронизации.
Что требует пресс и конечный процесс
Добавьте данные пресса, штампа, поверхности детали и ожидаемого результата правки.
Начать подбор
Передайте данные полосы, рулона и линии
HENLI сопоставит серию, правильный узел, работу с рулоном и последующее подающее устройство. Форма сайта ничего не сохраняет: запрос открывается в WhatsApp или почтовой программе.
Открыть подробную форму проекта →WhatsApp +852 6050 5427 · admin@henli-machine.com · WeChat Ailsaye1124
- 01Материал, прочность и поверхность
- 02Толщина и ширина полосы
- 03Масса, ID и OD рулона
- 04Требуемая плоскостность
- 05Подающее устройство и пресс
- 06План участка или фотографии
Вопросы выбора
Перед выбором устройства 2-в-1
Короткие ответы о функциях, архитектуре и границах выбора.
01Какие функции объединяет устройство 2-в-1?
Оно удерживает и разматывает рулон, затем выполняет правку полосы. Пошаговая подача к прессу обычно выполняется отдельным подающим устройством.
02Чем устройство 2-в-1 отличается от линии 3-в-1?
В линии 3-в-1 дополнительно интегрирована валковая сервоподача, поэтому рядом с прессом образуется более компактная единая система.
03Когда разматыватель и правильную машину лучше оставить раздельными?
Когда загрузка рулона, длина петли, доступ для обслуживания или существующее оборудование требуют расстояния и компоновки, которых общая база не обеспечивает.
04Какие серии сравнивать для тонкой или чувствительной поверхности?
Сначала сравните PUL для тонкой полосы и ML для меди, алюминия и других чувствительных материалов. Для ML необходимы спецификация или образец материала и полные данные рулона.
05Какие серии сравнивать для более толстого материала?
UL-C рассматривается для усиленной работы со средней толщиной; SHL — для более толстого материала и переднего конца полосы, которому нужна поддержка.
06Можно ли выбрать серию только по максимальной толщине?
Нет. Одновременно проверяются ширина, прочность, плоскостность, поверхность, рулон, загрузка, скорость, подающее устройство и свободное место.
