PUL · точная подготовка тонкой и чувствительной полосы

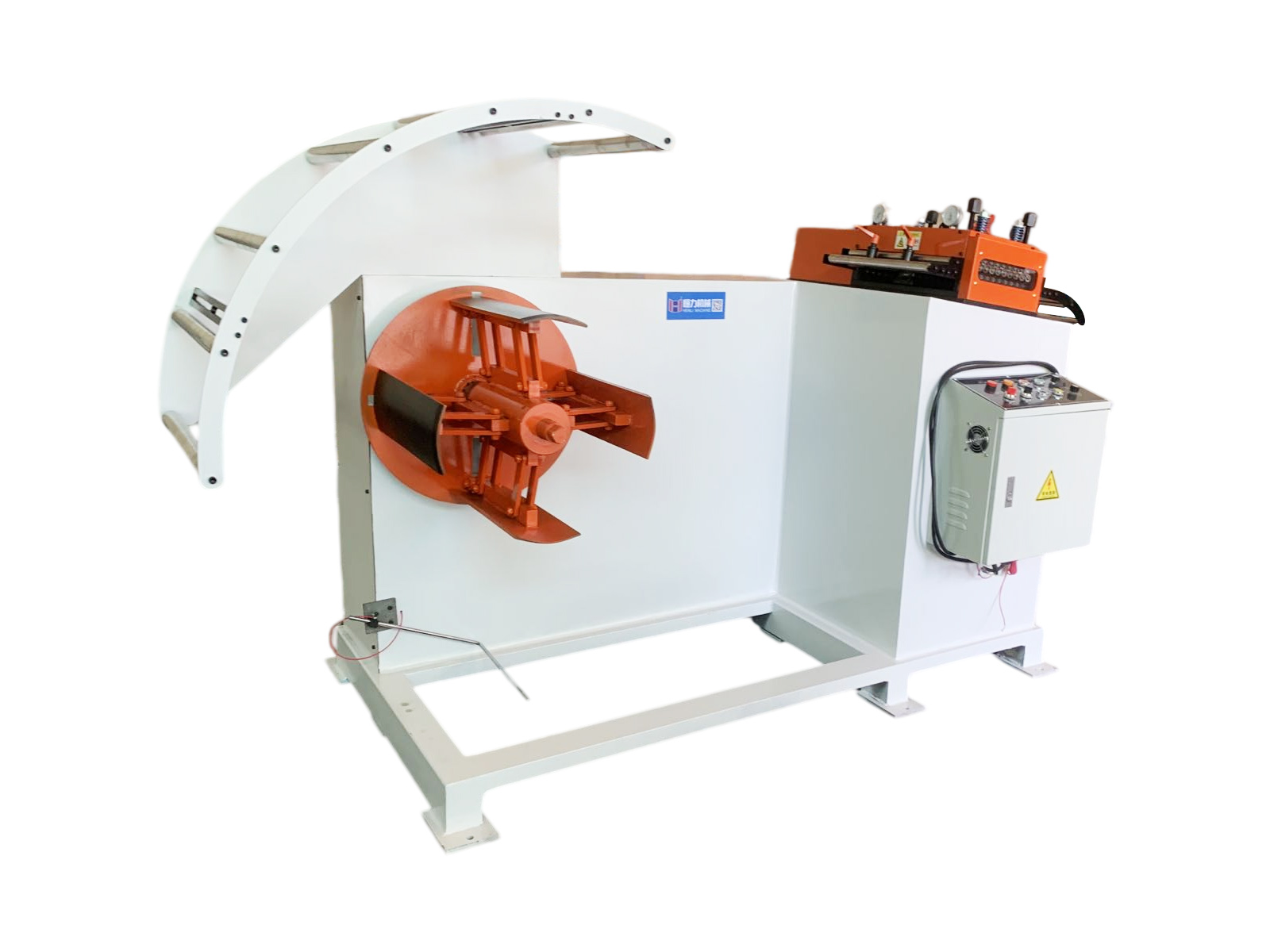

Разматывающе-правильное устройство PUL для тонкой полосы 0,1–1,2 мм
Раздельное регулирование размотки и правильной головки помогает подавать тонкую полосу без рывков, уменьшать вибрацию и снижать риск повреждения видимой поверхности.
- PUL-A
- 0,1–0,6 мм
- PUL-B
- 0,3–1,2 мм
- Макс. ширина
- 200–400 мм
- Масса рулона
- 800–2 000 кг
- Скорость
- 0–15 м/мин
Первая развилка выбора
Выбирайте PUL, когда плоскостность и поверхность так же важны, как толщина
Серия предназначена для нержавеющей стали, меди, алюминия, латуни, фосфористой бронзы и электротехнической стали. Одного максимального значения недостаточно.
PUL-A · особо тонкая полоса
Толщина 0,1–0,6 мм.
Проверьте материал, твёрдость и отделку.PUL-B · расширенный диапазон
Толщина 0,3–1,2 мм.
В общей зоне с PUL-A выбор подтверждает HENLI.Размер по ширине и рулону
Ширина до 400 мм, масса до 2 000 кг в зависимости от модели.
Питатель для шага остаётся отдельным.Контроль тонкой полосы
Точность начинается до входа полосы в правильные ролики
Каждый механизм отвечает за отдельную причину растяжения, волнистости или следа на поверхности.
- 01
Выдавать без рывков
Два двигателя с частотными преобразователями раздельно регулируют разматыватель и головку, поддерживая стабильный запас полосы.
- 02
Поддерживать ролики
Опорные ролики уменьшают прогиб рабочих роликов при правке тонкого материала по ширине.
- 03
Снижать вибрацию
Карданная передача уменьшает люфт и снижает риск вибрационных следов на чувствительной поверхности.
- 04

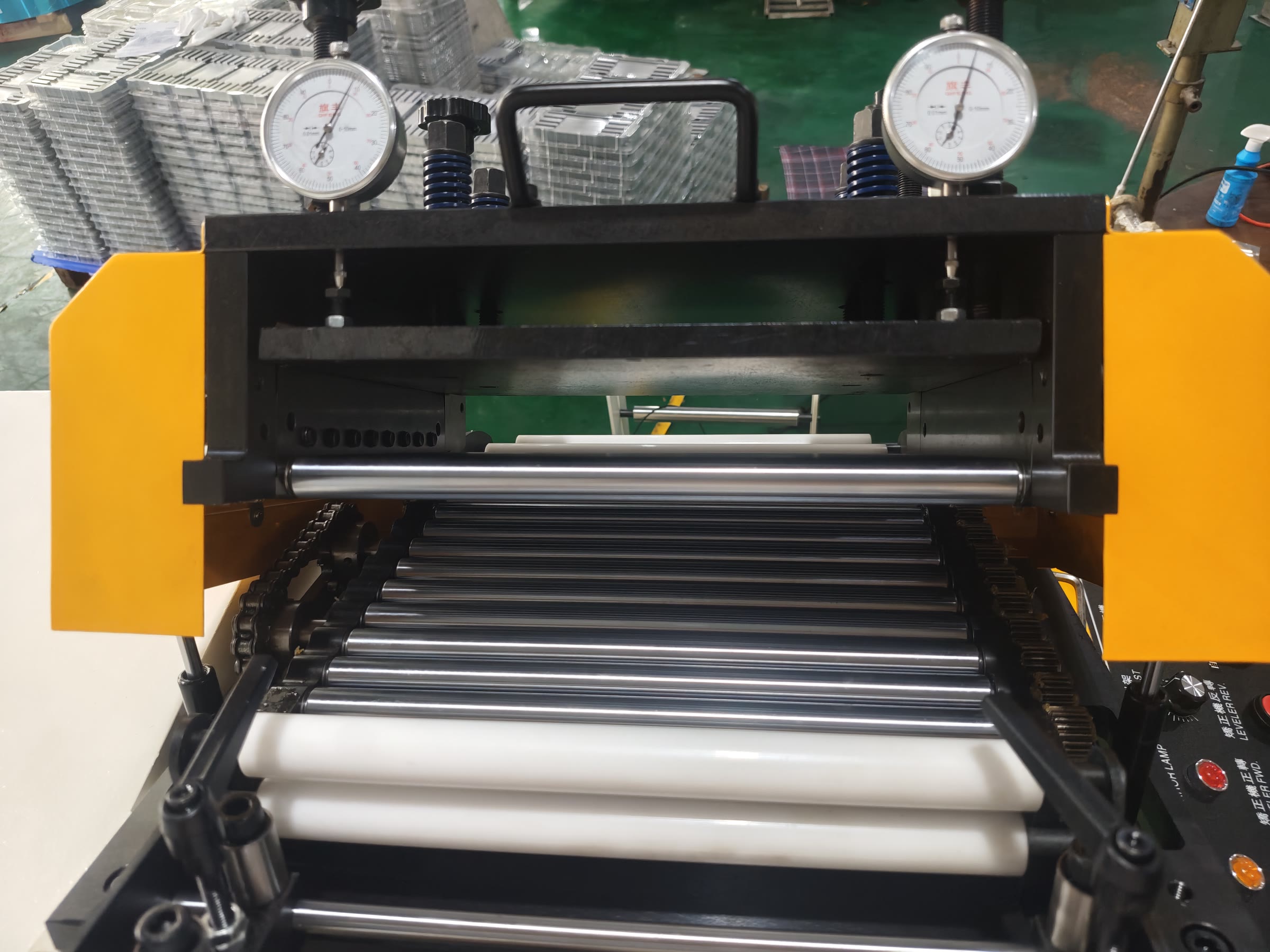

Повторять настройку
Червячный механизм и индикаторы позволяют записывать и восстанавливать зазор при смене материала.
Верхний маршрут и опора между оправкой и головкой помогают не допускать провисания и трения полосы до правки.

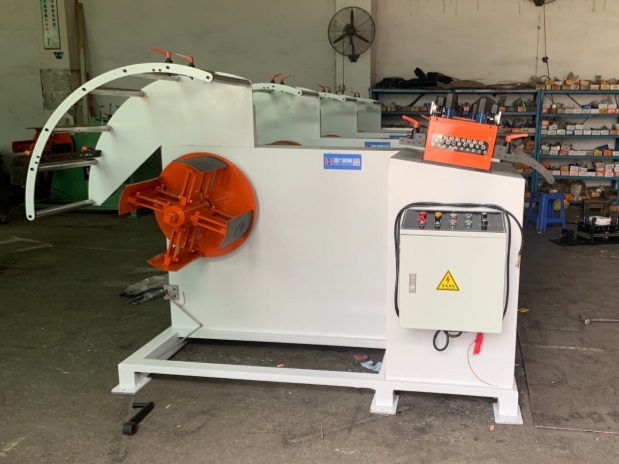

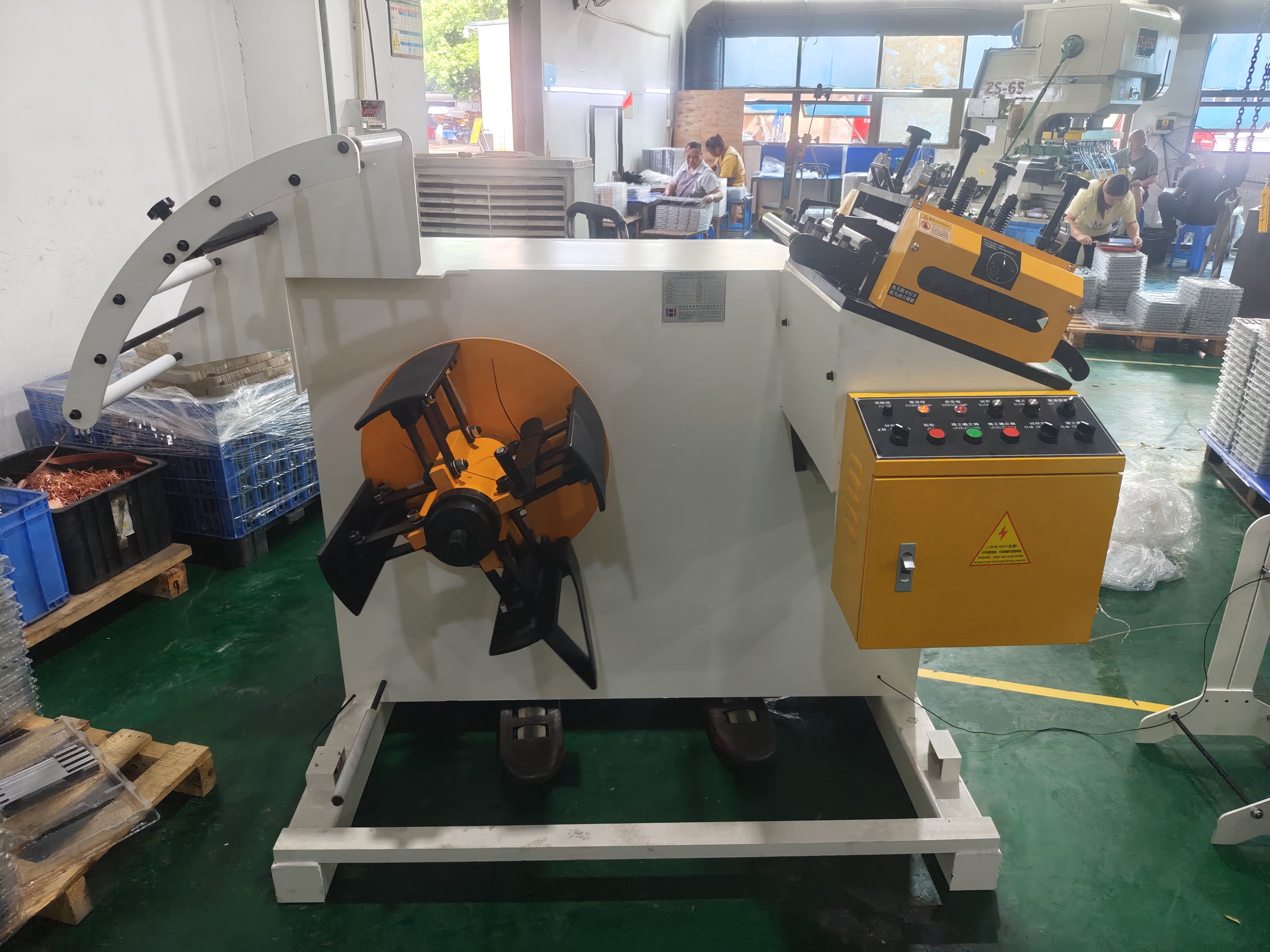

Реальная конструкция PUL
Проверьте доступ, ролики и органы управления до фиксации габаритов
Откидная верхняя головка является опцией. Версию выбирают по толщине, размер — по ширине и рулону; вокруг машины оставляют место для загрузки и обслуживания.
- Вход
- Оправка и место для загрузки рулона
- Маршрут
- Верхняя дуга и опора до правки
- Операция
- Головка и шкаф доступны с одной стороны
- После PUL
- Петля полосы и отдельный питатель

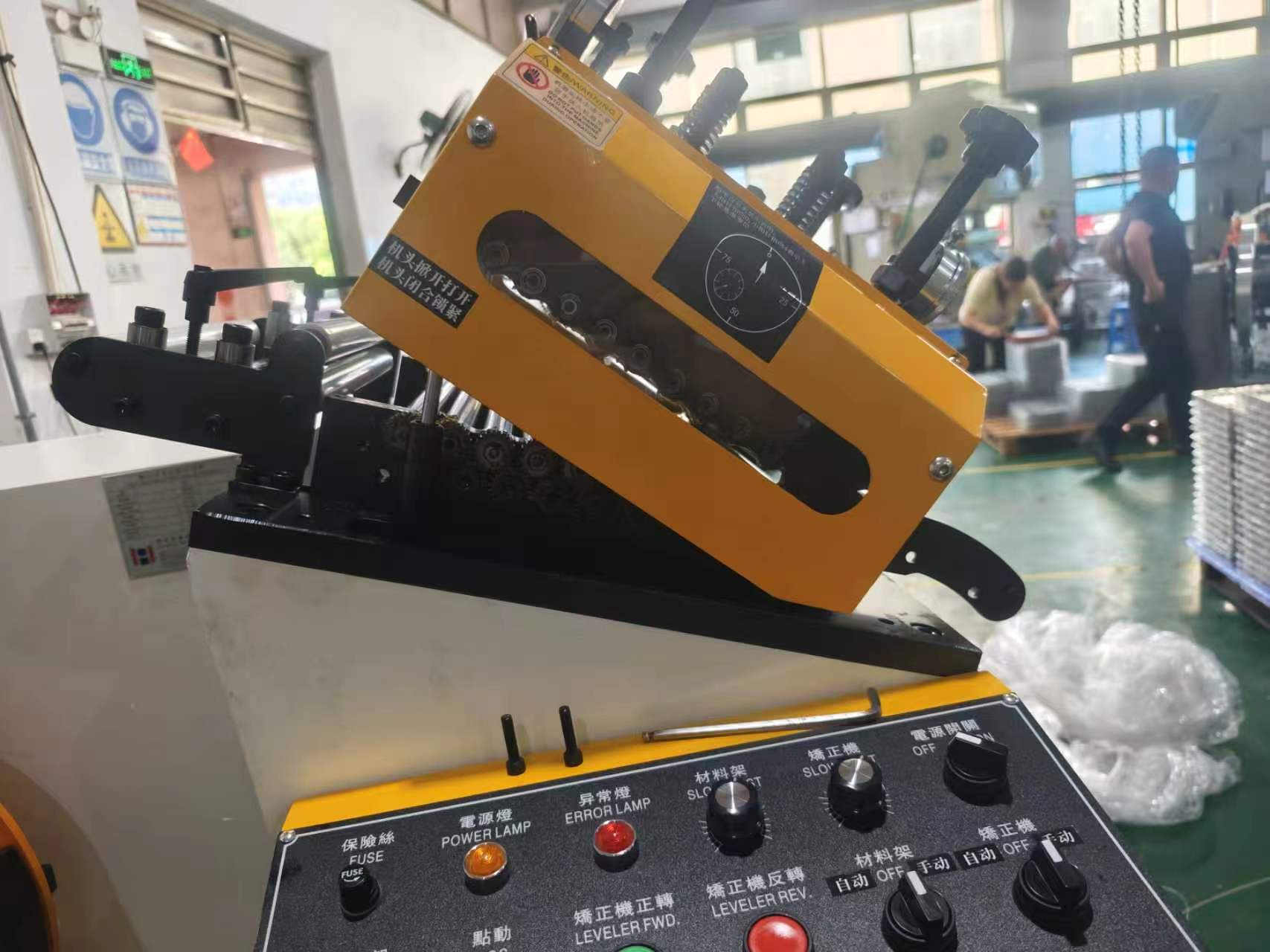

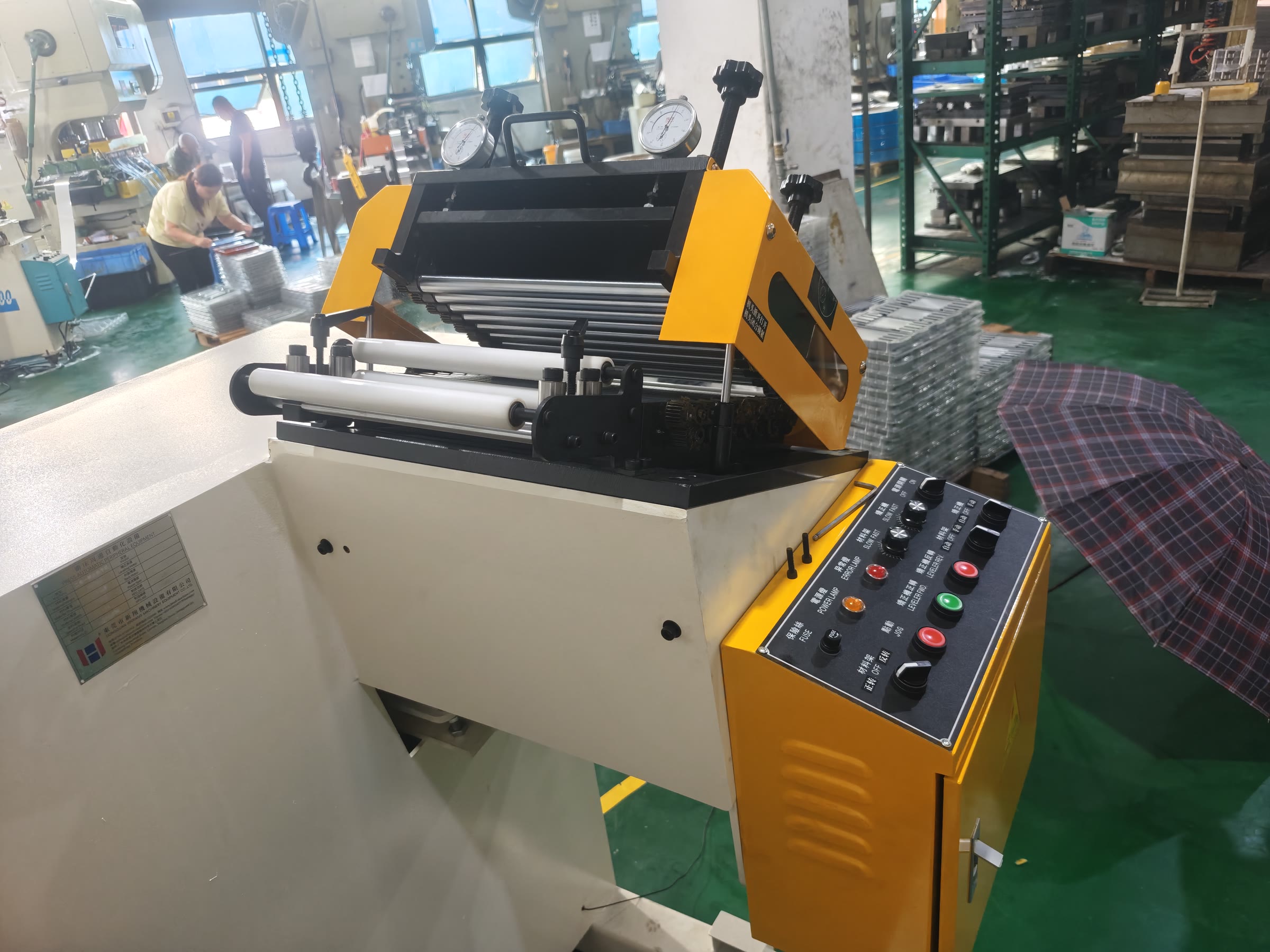

Опциональная открывающаяся головка
Очищайте и осматривайте точки контакта
Открытие верхнего узла показывает ролики и опоры. Опция полезна, когда поверхность требует регулярной очистки; перед производством головку закрывают и блокируют.

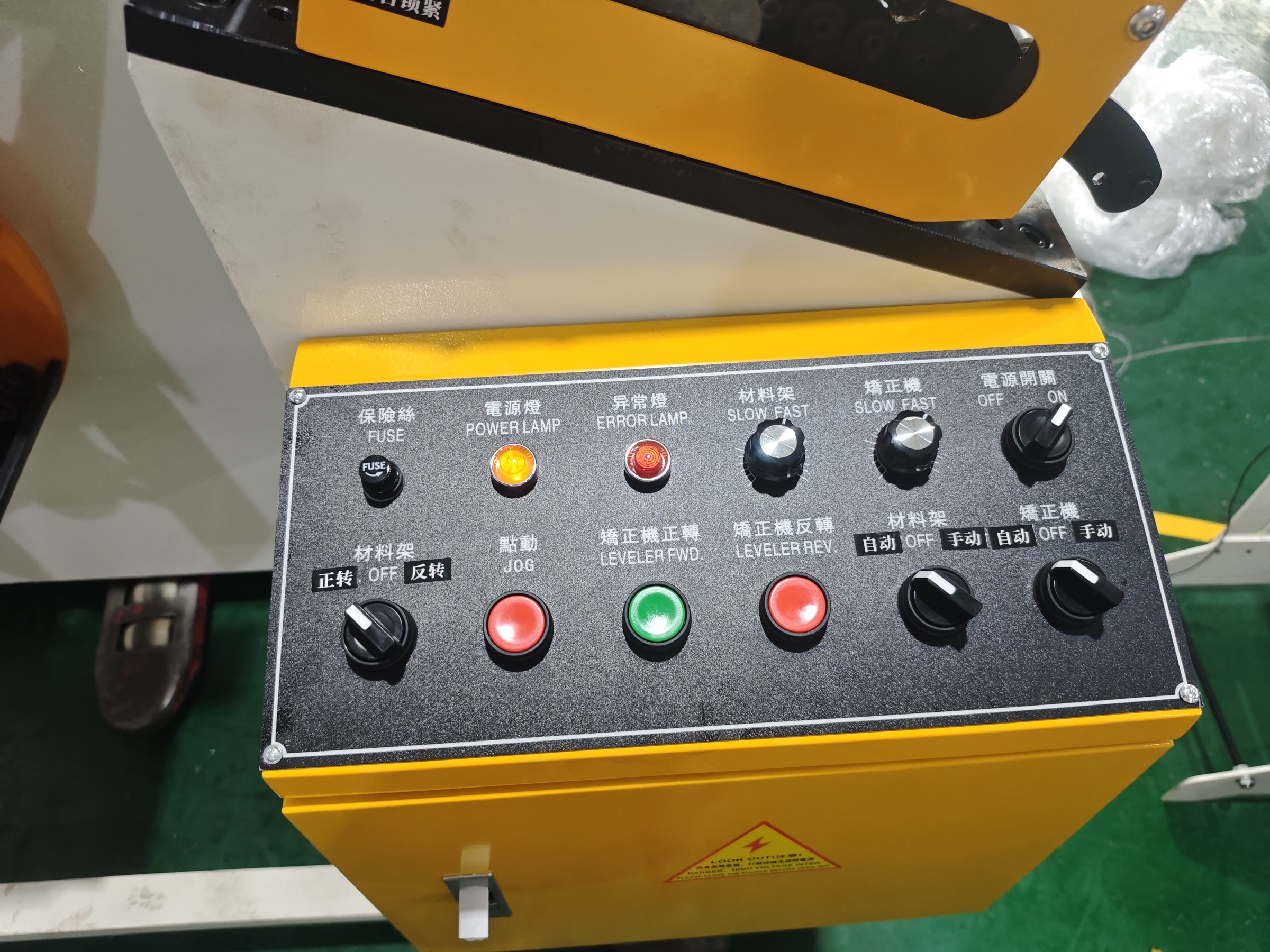

Раздельные контуры управления
Отдельно регулируйте размотку и правку
На показанной панели предусмотрены индикаторы питания и неисправности, регулировка скорости обоих приводов, выбор направления и режимов автомат / выключено / ручной.
- Разматыватель
- Скорость, направление, толчковый ход и режим
- Правильная головка
- Скорость, вперёд / назад и режим
- Защита
- Предохранитель и предупреждение о высоком напряжении
PUL-200 · PUL-300 · PUL-400
Сопоставьте два независимых выбора: исполнение по толщине и модель по ширине и рулону
PUL-A и PUL-B задают диапазон толщины. Индекс 200, 300 или 400 задаёт ширину, допустимую массу рулона и установленную мощность.
PUL-A или PUL-B
Диапазон толщины, материал, твёрдость и поверхность.
PUL-200, 300 или 400
Ширина полосы, масса и диаметры рулона.
Результат процесса
Плоскостность, недопустимые следы и последующее оборудование.
На узком экране таблица прокручивается по горизонтали.
| Модель | Макс. ширина | PUL-A | PUL-B | Внутр. диаметр | Наруж. диаметр | Макс. нагрузка | Двигатель размотки / правки | Скорость |
|---|---|---|---|---|---|---|---|---|
| PUL-200 | 200 мм | 0,1–0,6 мм | 0,3–1,2 мм | 450–530 мм | 1 200 мм | 800 кг | 0,37 / 0,37 кВт | 0–15 м/мин |
| PUL-300 | 300 мм | 0,1–0,6 мм | 0,3–1,2 мм | 450–530 мм | 1 200 мм | 1 200 кг | 0,75 / 0,75 кВт | 0–15 м/мин |
| PUL-400 | 400 мм | 0,1–0,6 мм | 0,3–1,2 мм | 450–530 мм | 1 200 мм | 2 000 кг | 0,75 / 0,75 кВт | 0–15 м/мин |
Конфигурации по задаче
Защиту поверхности, плоскостность и работу с рулоном выбирают раздельно
Снятие плёнки, число роликов, доступ к головке и разжим оправки не являются одной опцией. Совместимость выбранного набора подтверждает HENLI.

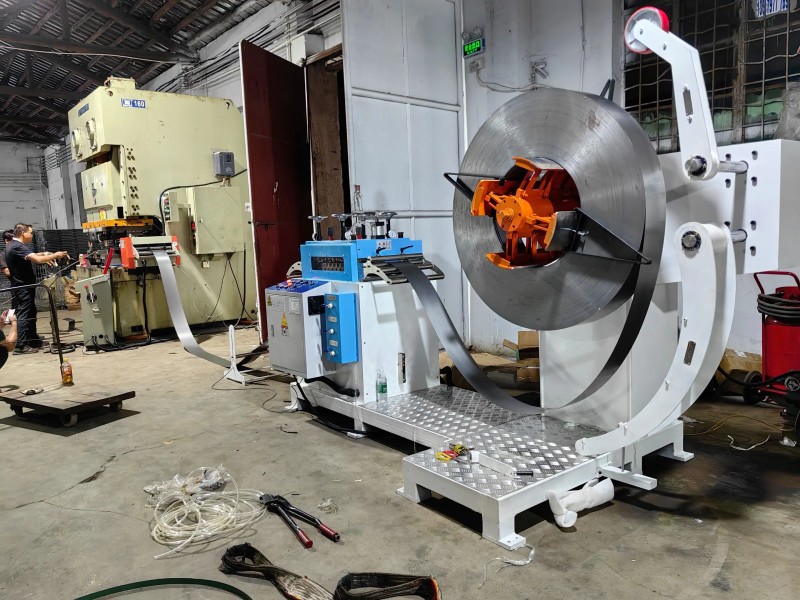

Снимайте и наматывайте плёнку до правки
Синхронизированный узел рассматривают для глянцевого материала 0,1–0,6 мм вместе с требованиями к чистоте и опоре.
- Укажите, какая сторона остаётся видимой.
- Сообщите, покрывает ли плёнка одну или обе стороны.
- Отдельно подтвердите необходимость PU-валков.

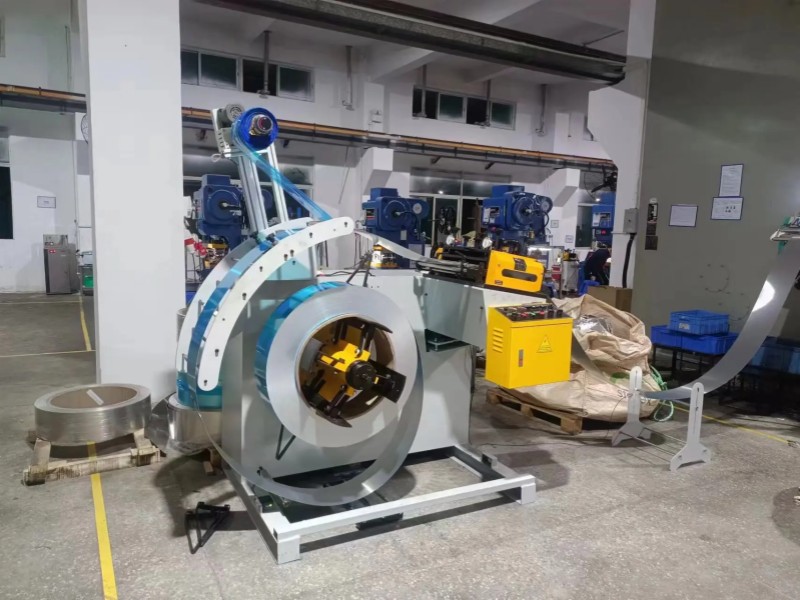

Используйте 6 + 19 роликов для выраженной кривизны тонкой полосы
Первая ступень из 6 роликов устраняет основную кривизну. Вторая использует 19 роликов Ø20 мм для улучшения плоскостности и снижения внутренних напряжений.
- Всего 25 роликов.
- Карданный привод помогает ограничивать вибрацию и следы.
- Необходимость подтверждают по материалу, кривизне и допуску.
Быстрая очистка точек контакта
Рассмотрите для меди, алюминия и видимой нержавеющей стали, где частица может оставить недопустимый след.
Меньше усилий при смене рулона
Ручной разжим является базовым; гидравлическую опцию проверяют по реальным ID и OD.
Дополнительная защита поверхности
Материал покрытия согласуют с отделкой, твёрдостью и фактическим режимом очистки.

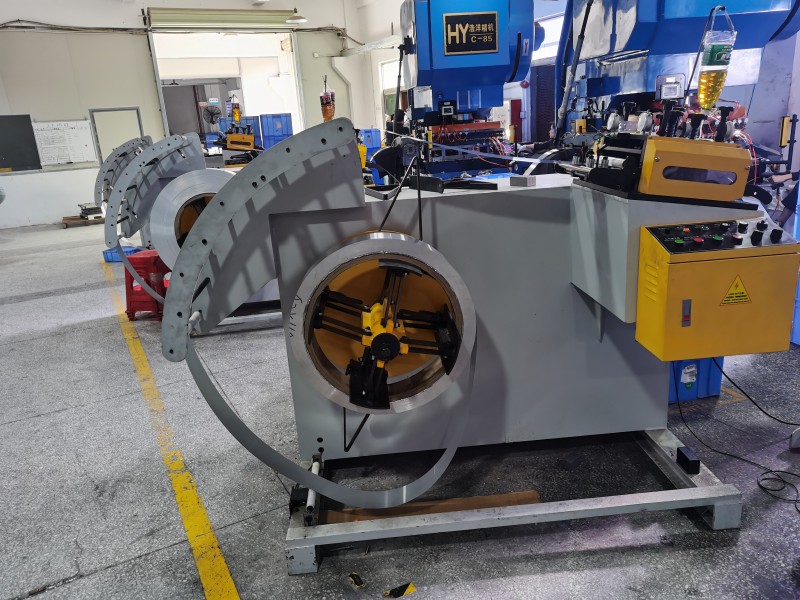

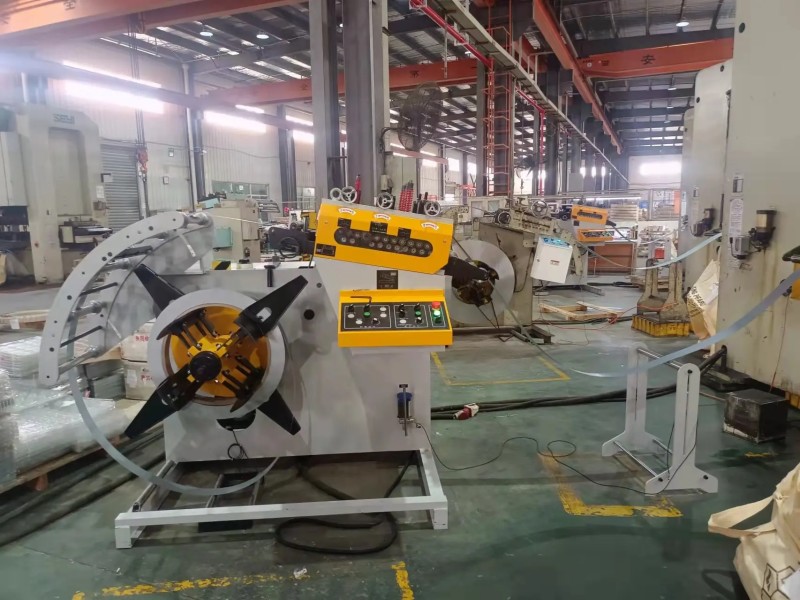

Интеграция в линию
Компактная станина не отменяет место для петли и питателя
PUL подготавливает стабильную полосу, но последующее устройство задаёт шаг. До утверждения плана оставьте маршрут без трения, глубину петли, доступ загрузки и расстояние обслуживания.

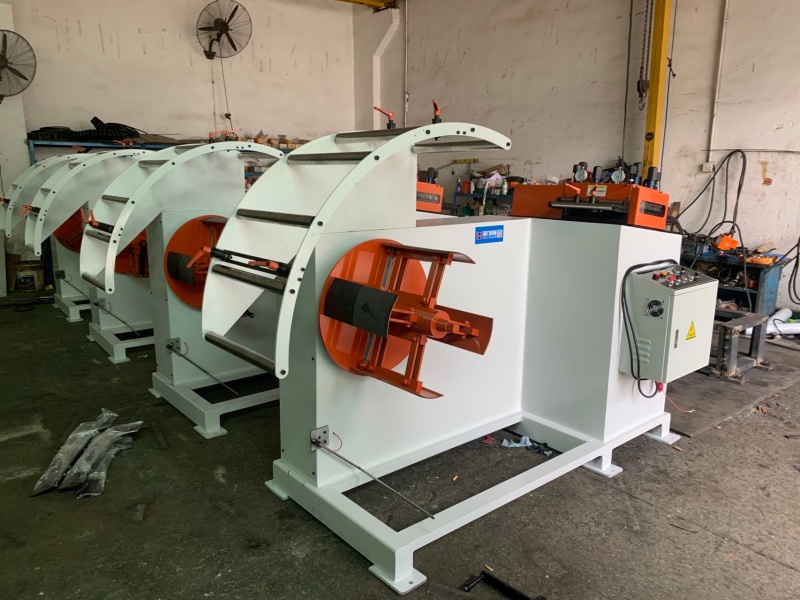

Реальные машины
Сравните конструкцию, эксплуатацию и доступ до фиксации конфигурации
Посмотрите обе стороны машины и зарезервируйте загрузку рулона, доступ к панели, очистку и выход материала.

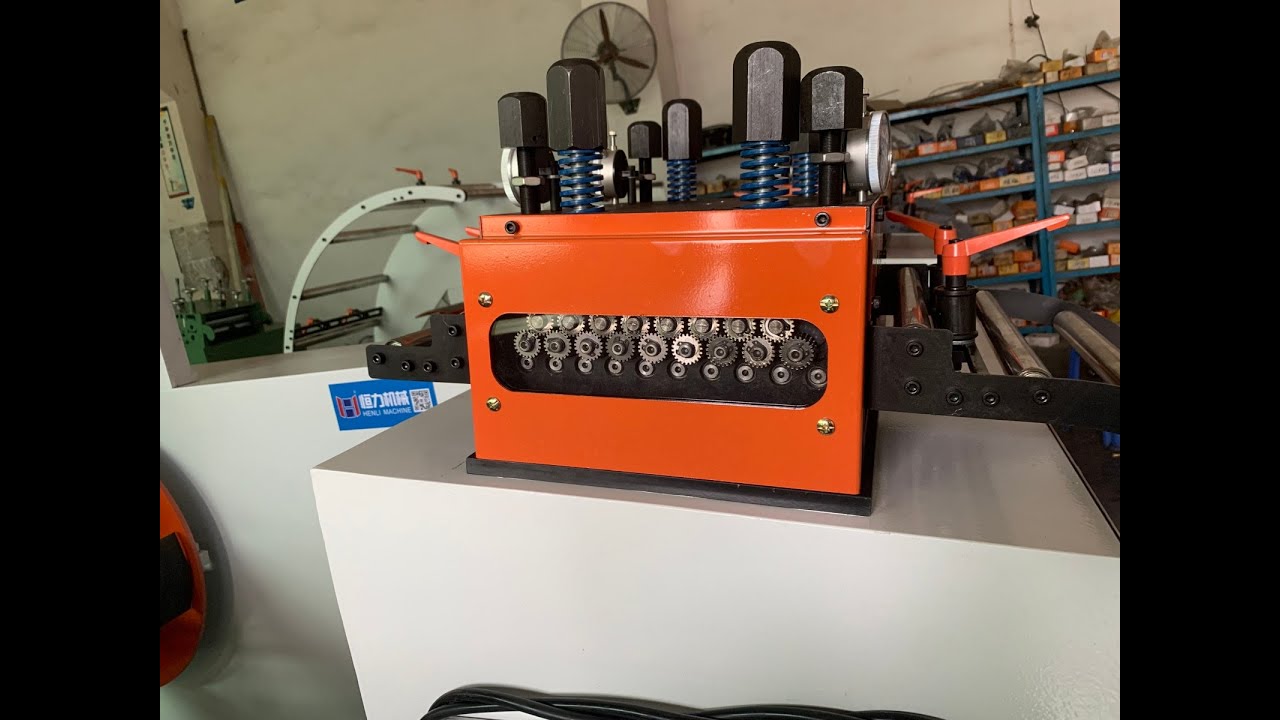

Проверьте маршрут полосы и работу головки в движении
Соединение с YouTube устанавливается только после нажатия; до этого отображается локальная обложка.
Типовые применения
PUL выбирают и по полосе, и по результату на детали
Если отделка или стабильность сборки критичны, укажите деталь, допуск плоскостности и дефект, которого нужно избежать.
- 01
Соединители и электронные детали
Корпуса USB и Type-C, держатели SIM, токопроводящие рамки, компьютерные клеммы и экраны телефонов.
- 02
Оптика и видимые компоненты
Ламели затворов, часовые детали, эмблемы, гравированные элементы и декоративные алюминиевые панели.
- 03
Электротехнические ламели
EI-сердечники, статоры и роторы микродвигателей, детали реле и магнитомягкие сплавы.
- 04
Аккумуляторы и теплоотвод
Выводы аккумуляторов, теплоотводы и гибкие медные шины, где критичны поверхность и стабильность полосы.
Подбор и расчёт
Начните с четырёх блоков: материал, поверхность, полоса и рулон
Не требуется знать всё заранее. Передайте имеющиеся данные, а HENLI обозначит, что нужно уточнить для выбора версии и размера.
- 01Материал и поверхность
Сплав, твёрдость, отделка, плёнка и недопустимые следы.
- 02Ширина и толщина
Минимум, максимум и допуски по номенклатуре.
- 03Рулон
Масса, ID, OD и способ загрузки.
- 04Ожидаемый результат
Плоскостность, деталь, питатель, скорость и доступное место.
Решения, меняющие конфигурацию
Частые вопросы о PUL-A и PUL-B
Если поверхность критична или материал близок к пределу, передайте технический лист и фотографии в последующей переписке.
01Чем PUL-A отличается от PUL-B?
PUL-A охватывает толщину 0,1–0,6 мм, PUL-B — 0,3–1,2 мм. В общей зоне 0,3–0,6 мм исполнение подтверждают по материалу, марке или твёрдости и состоянию поверхности. Размер PUL-200, 300 или 400 выбирают по ширине и массе рулона.
02Подаёт ли PUL полосу в пресс на заданный шаг?
Нет. PUL разматывает и правит полосу. Длину каждого перемещения и синхронизацию с прессом контролирует отдельное подающее устройство.
03Можно ли работать с зеркальной поверхностью или мягким алюминием без следов?
Серия ориентирована на чувствительные поверхности и допускает верхний маршрут полосы, закалённые хромированные валки, снятие защитной плёнки, валки с полиуретановым покрытием и доступ для очистки. Опишите отделку, недопустимые следы и укажите, какая сторона детали остаётся видимой.
04Когда нужна двухступенчатая схема с 25 роликами?
Её рассматривают, если тонкая полоса сохраняет выраженную кривизну рулона, имеет внутренние напряжения или требует более строгой плоскостности. Первая ступень использует 6 роликов, вторая — 19 роликов диаметром 20 мм.
05Какие данные нужны для подбора PUL?
Передайте материал, марку или сплав, твёрдость, состояние поверхности, минимальные и максимальные ширину и толщину, массу, ID и OD рулона. Если известны, добавьте требуемую плоскостность, недопустимые следы, последующий питатель, скорость, место и направление работы.
