UL / UL-A · компактная подготовка полосы перед питателем

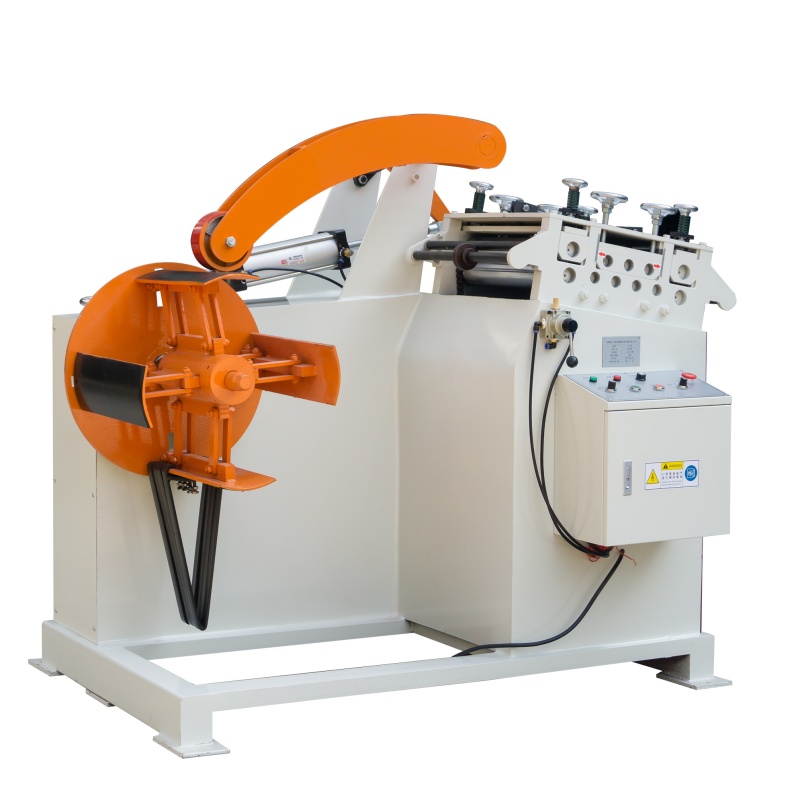

Разматывающе-правильное устройство UL и UL-A для полосы 0,35–3,2 мм

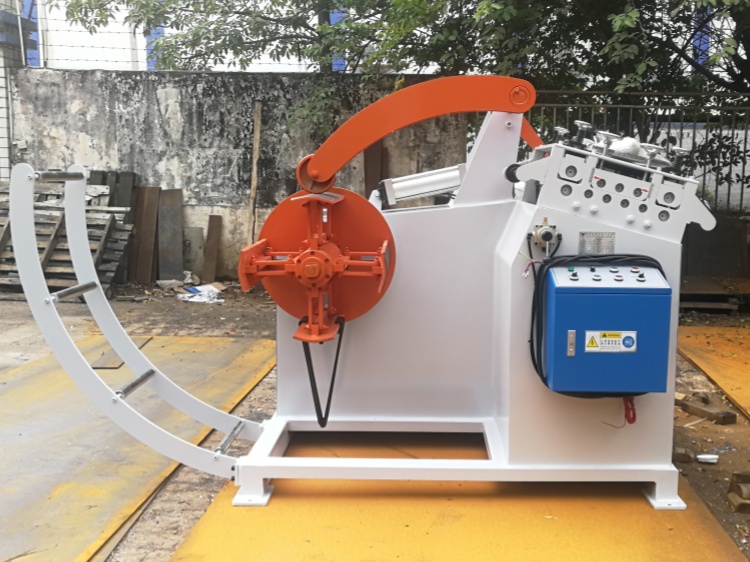

Размотка и правка объединены на общей станине, чтобы сократить станцию подготовки рулона. UL выдаёт выправленную полосу, а каждый шаг к прессу задаёт отдельный питатель.
- UL стандартная
- 0,35–2,2 мм
- UL-A усиленная
- 0,35–3,2 мм
- Номинальная ширина
- 200–600 мм
- Масса рулона
- 500–3 000 кг
- Скорость
- 15 м/мин
Первая развилка выбора
Выбирайте UL, когда нужно компактно подготовить рулон, но не объединять пошаговую подачу
Одна станина сокращает расстояние между оправкой и правильной головкой. Она не отменяет петлю полосы, отдельный питатель и сервисный доступ.
Стандартный диапазон
Полоса 0,35–2,2 мм при допустимой для толщины ширине.
Усиленный диапазон
Полоса 0,35–3,2 мм; ширину обязательно сверяют по матрице.
Тонкая или более тяжёлая полоса
Сравните PUL для тонкой чувствительной полосы и SHL при большей жёсткости, массе или сложности заправки.
Функция в линии
UL подготавливает полосу; последующий питатель задаёт каждый шаг
Полный маршрут подтверждают по рулону, прессу, штампу и плану участка.
- 01
Загрузить и центрировать
Оправка удерживает рулон в соответствии с массой, диаметрами и способом разжима.
- 02
Сдерживать
Прижимной рычаг помогает сдерживать раскрытие рулона при загрузке, заправке и размотке.
- 03
Выправить
Валки устраняют остаточную кривизну с учётом материала, ширины, толщины и настройки.
- 04
Поддерживать запас
Контроль выдачи сохраняет доступную полосу между UL и последующим оборудованием.
- 05
Подать и штамповать
Питатель контролирует шаг, а пресс выполняет цикл штампа.
Модели UL и UL-A
Сначала выберите ширину, затем проверьте допустимый диапазон по толщине
Таблица относится к материалу с пределом текучести до 235 Н/мм². Для более прочного материала отправьте технический лист.
На узком экране таблицы прокручиваются по горизонтали.
| Стандартная / усиленная модель | Макс. номинальная ширина | Толщина UL / UL-A | Макс. масса рулона | Скорость | Мощность UL / UL-A |
|---|---|---|---|---|---|
| UL-200 / UL-A-200 | 200 мм | 0,35–2,2 / 0,35–3,2 мм | 500 кг | 15 м/мин | 0,75 / 1,5 кВт |
| UL-300 / UL-A-300 | 300 мм | 0,35–2,2 / 0,35–3,2 мм | 1 000 кг | 15 м/мин | 1,5 / 2,2 кВт |
| UL-400 / UL-A-400 | 400 мм | 0,35–2,2 / 0,35–3,2 мм | 2 000 кг | 15 м/мин | 1,5 / 2,2 кВт |
| UL-500 / UL-A-500 | 500 мм | 0,35–2,2 / 0,35–3,2 мм | 3 000 кг | 15 м/мин | 2,2 / 3,7 кВт |
| UL-600 / UL-A-600 | 600 мм | 0,35–2,2 / 0,35–3,2 мм | 3 000 кг | 15 м/мин | 2,2 / 3,7 кВт |
Матрица допустимых сочетаний
Максимальная ширина при каждой толщине
Колонки 2,5 / 2,8 / 3,2 мм относятся к UL-A. Стандартная UL работает до 2,2 мм.
| Модель | 0,35 мм | 0,8 мм | 1,2 мм | 1,5 мм | 2,0 мм | 2,5 мм | 2,8 мм | 3,2 мм |
|---|---|---|---|---|---|---|---|---|
| UL-200 / UL-A-200 | 200 мм | 200 мм | 200 мм | 180 мм | 120 мм | 100 мм | 80 мм | 60 мм |
| UL-300 / UL-A-300 | 300 мм | 300 мм | 300 мм | 280 мм | 240 мм | 180 мм | 120 мм | 85 мм |
| UL-400 / UL-A-400 | 400 мм | 400 мм | 400 мм | 360 мм | 280 мм | 220 мм | 180 мм | 120 мм |
| UL-500 / UL-A-500 | 500 мм | 500 мм | 500 мм | 460 мм | 380 мм | 280 мм | 220 мм | 150 мм |
| UL-600 / UL-A-600 | 600 мм | 600 мм | 600 мм | 570 мм | 460 мм | 330 мм | 270 мм | 200 мм |
Комбинируемое оснащение
Выбирайте каждую опцию по рулону, поверхности и частоте переналадок
Прижим, разжим оправки, VFD, регулировка и доступ к валкам решают разные задачи и могут сочетаться в одном проекте.

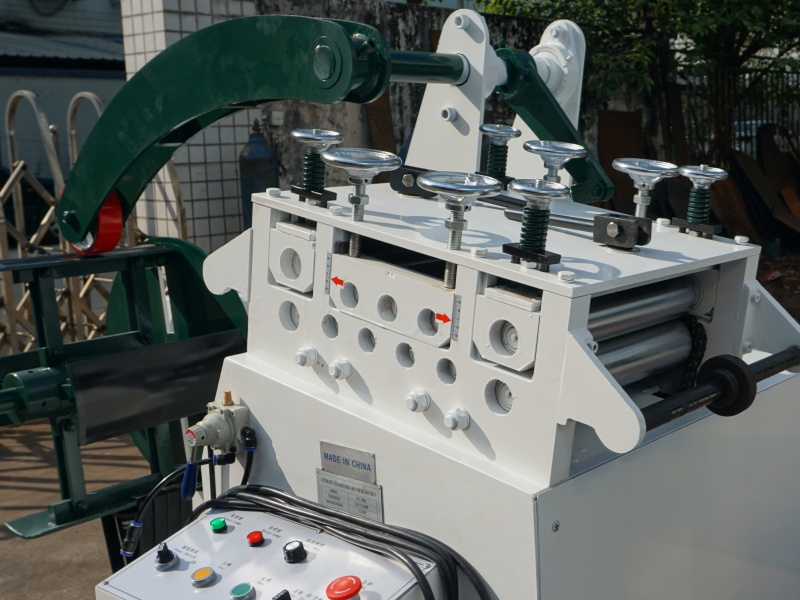

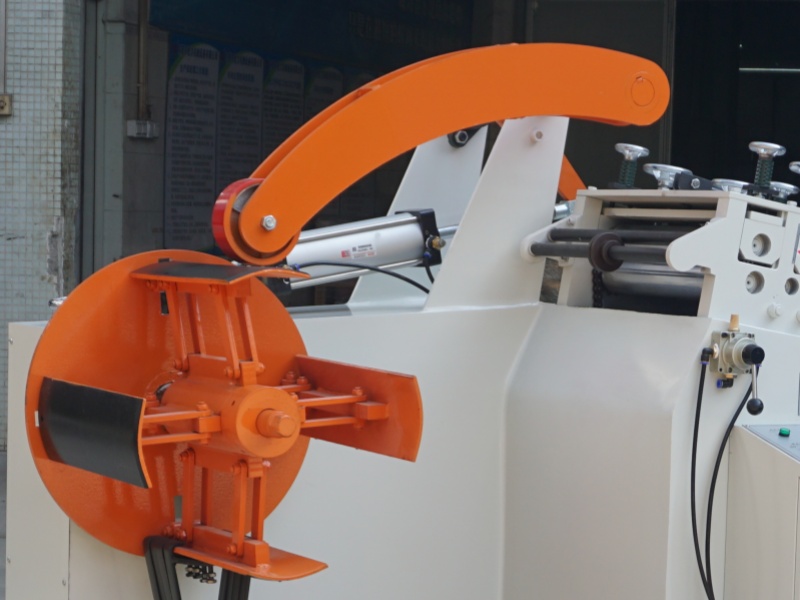

Пневматический прижимной рычаг
Рычаг опирается на наружный диаметр и помогает сдерживать самораскрытие рулона при загрузке, заправке и размотке.
Рычаг и оправка рассчитываются вместе
Положение прижима должно соответствовать фактическому наружному диаметру и запасу энергии в рулоне.

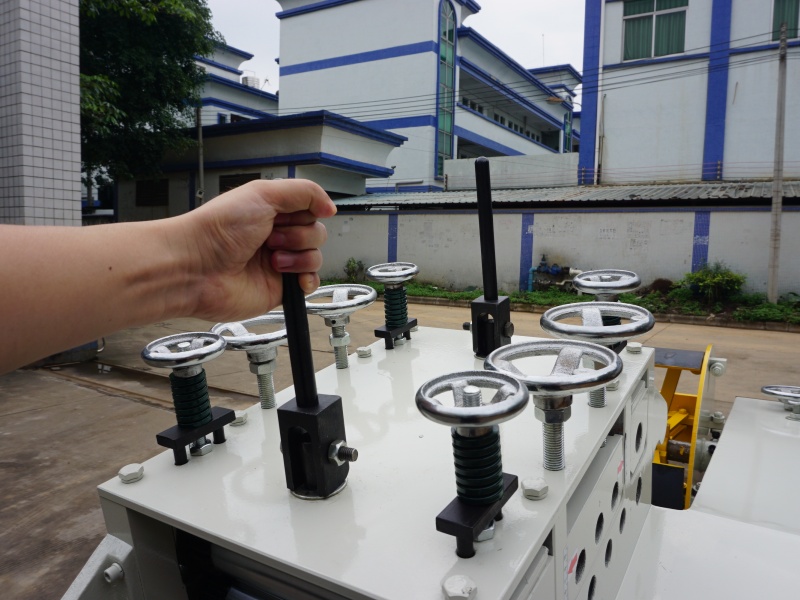

Четырёхточечная микрорегулировка
Четыре точки позволяют уточнять давление правильных валков с учётом толщины, плоскостности и поверхности.

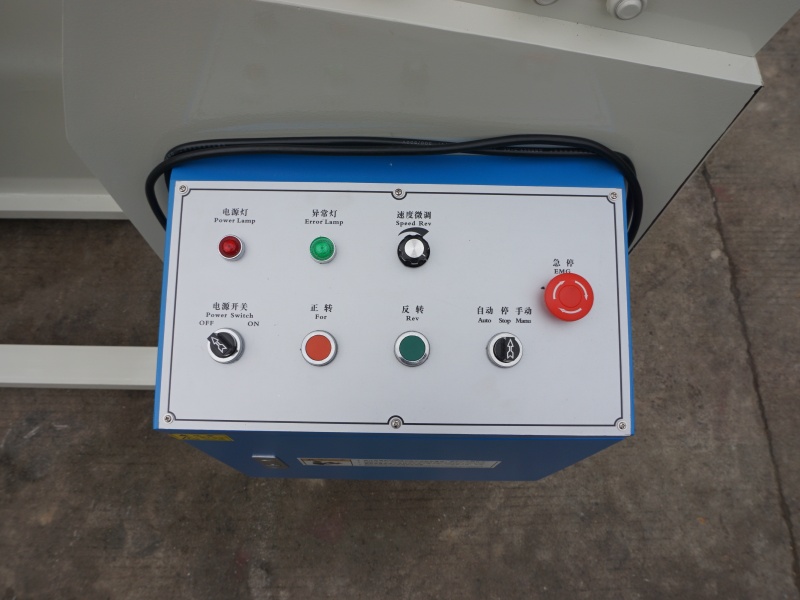

Панель с частотным преобразователем
VFD помогает смягчить переходы скорости и регулировать выдачу полосы; набор функций подтверждается по электрической схеме проекта.

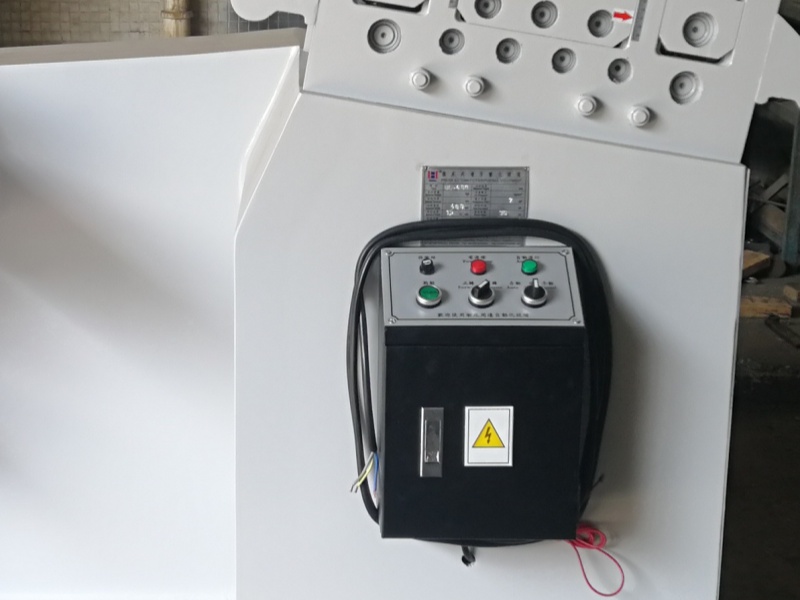

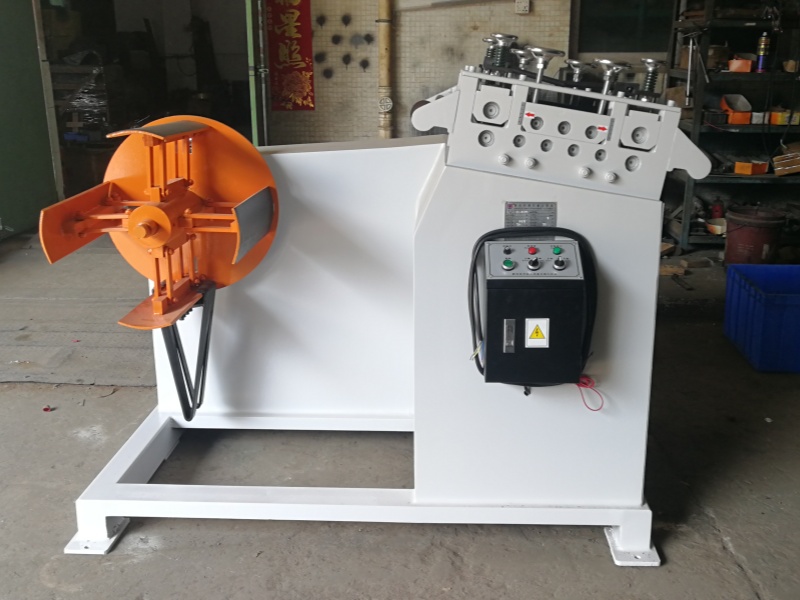

Доступ к электрическому шкафу
При выборе стороны оператора оставьте место для кабелей, управления и обслуживания шкафа.

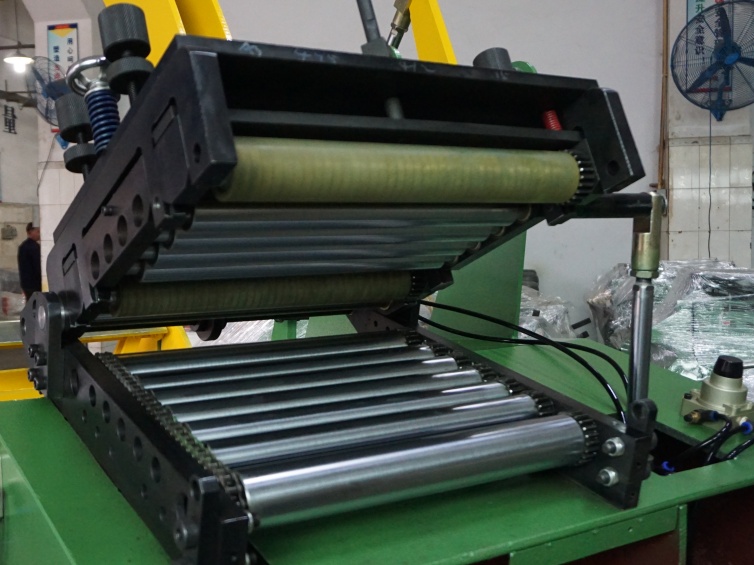

Откидная правильная головка
Доступ к валкам облегчает очистку, когда частицы могут оставить след на видимой поверхности полосы.

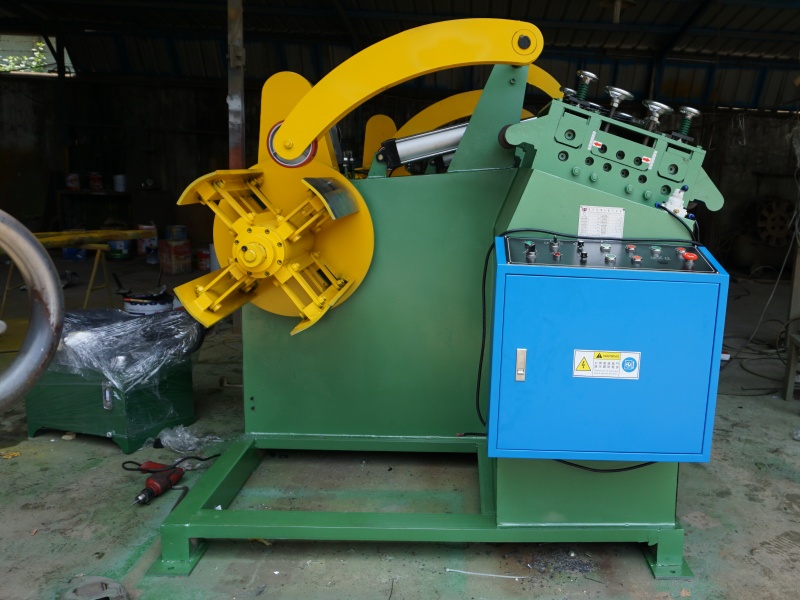

Гидравлический разжим оправки
Опция снижает усилие при работе с более тяжёлыми рулонами или частых переналадках; применимость сверяют по данным рулона.

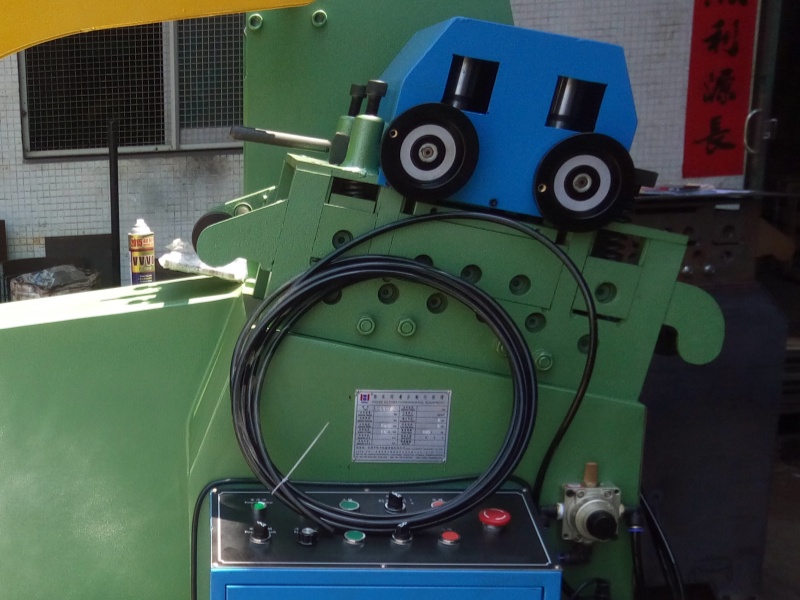

Червячный регулировочный механизм
Механизм упрощает повторение положения валков при регулярной смене материалов.
Реальные компоновки
Сравните площадь, поверхность и последующее оборудование со своей линией
Для расчёта укажите доступ загрузки, глубину петли, требования к поверхности и расстояние до пресса.

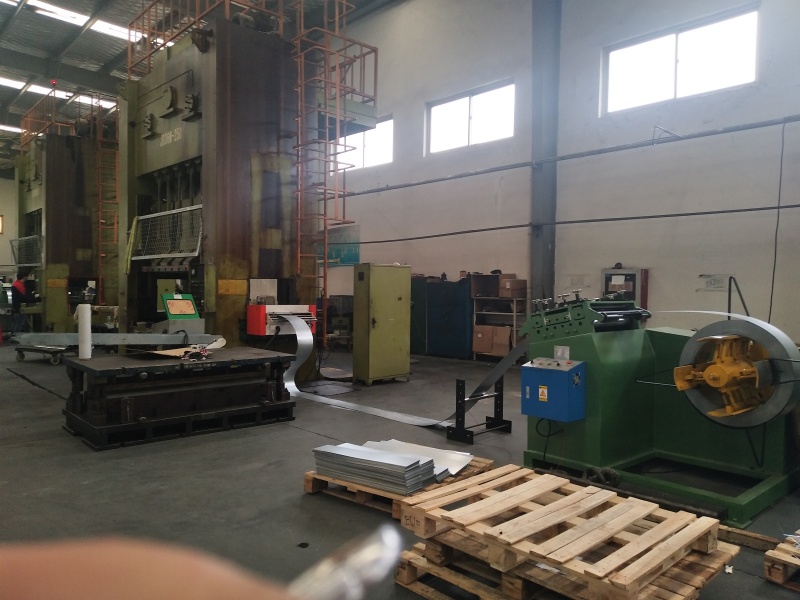

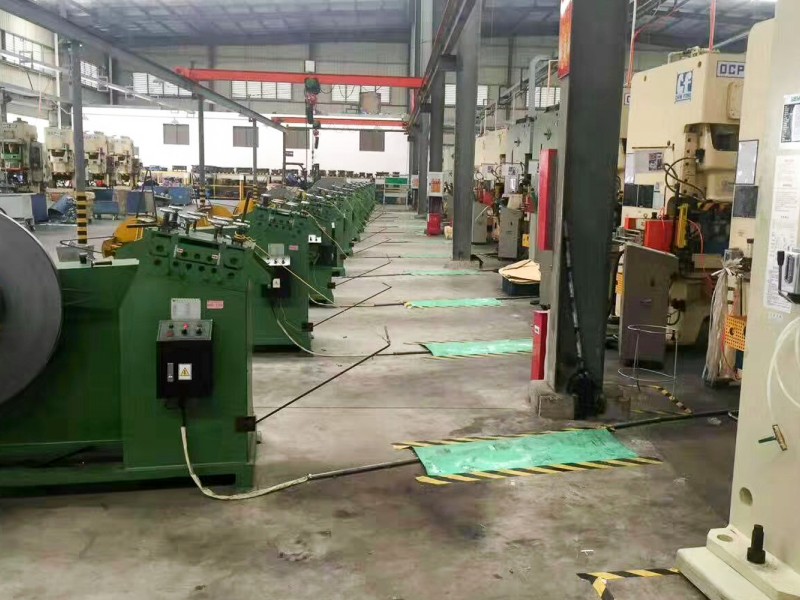

Общая штамповка

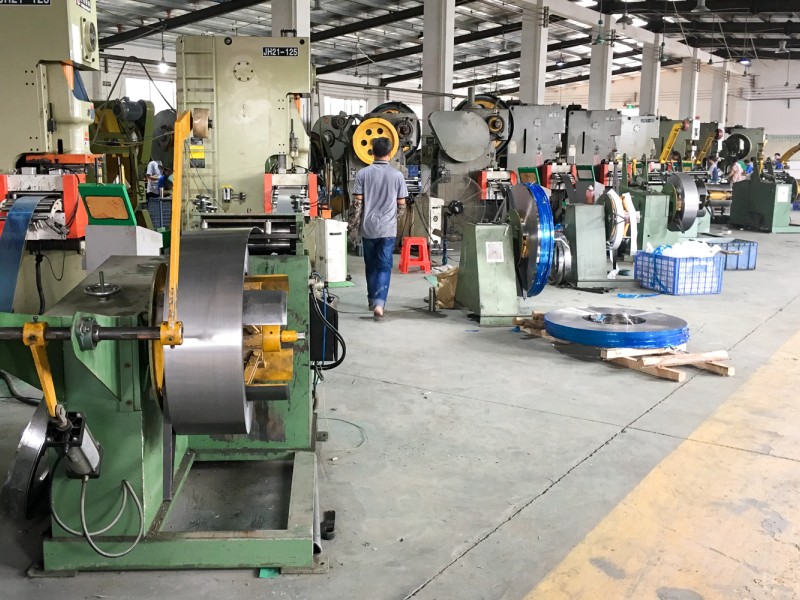

Проверьте доступ для загрузки, запас полосы и высоту выхода к отдельному подающему устройству.

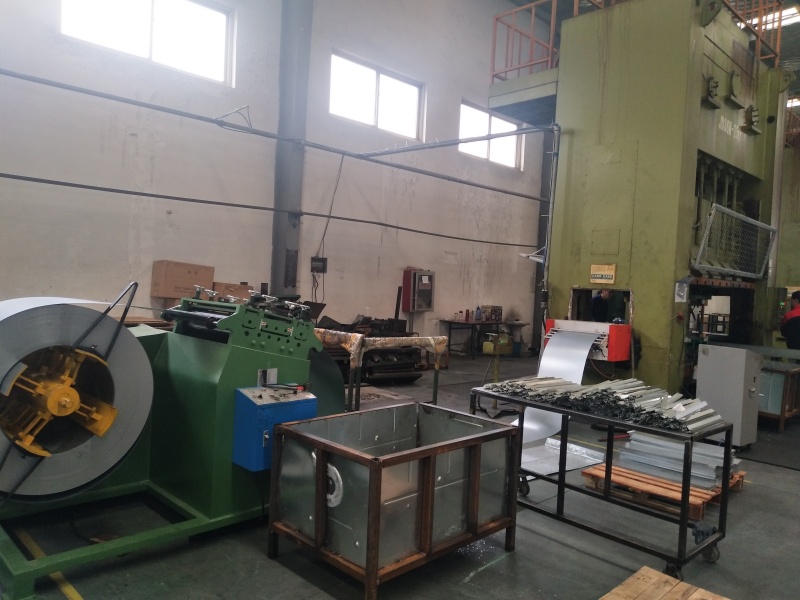

Детали бытовой техники
Компактная станция полезна при ограниченной площади, если рабочие ширина и толщина попадают в матрицу допустимых сочетаний.

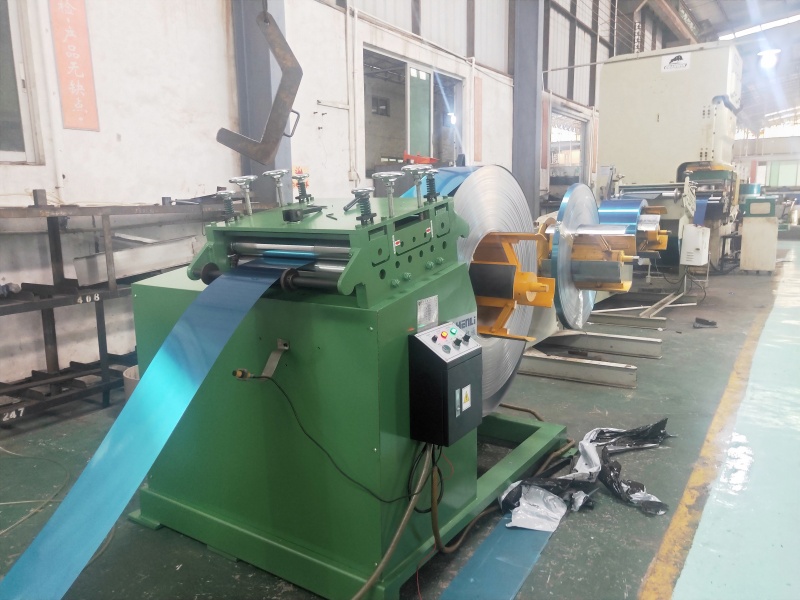

Полоса с видимой поверхностью

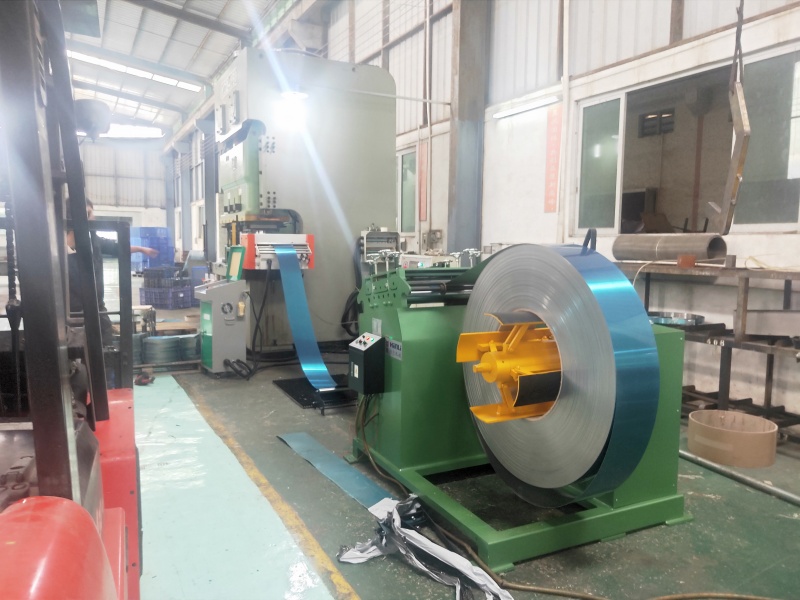

Для зеркальной нержавеющей стали, алюминия, меди и других видимых поверхностей важны чистота валков, стабильная опора и отсутствие трения по маршруту.

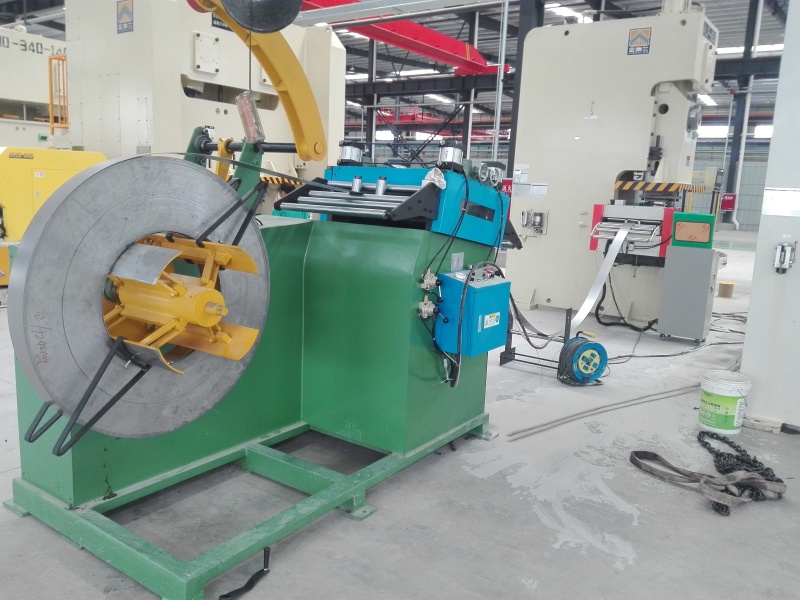

Автомобильная фурнитура

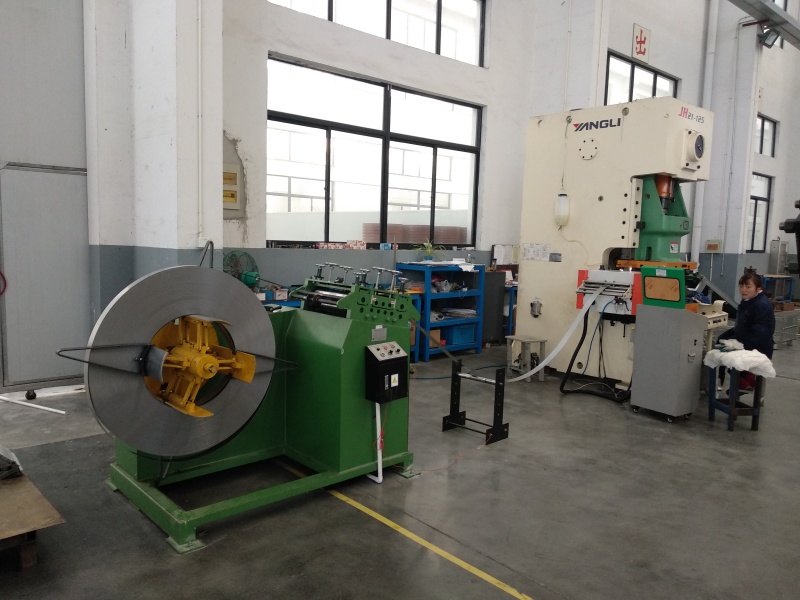

Сопоставьте марку материала, ширину, толщину, массу рулона, темп линии и отдельный питатель до фиксации UL или UL-A.

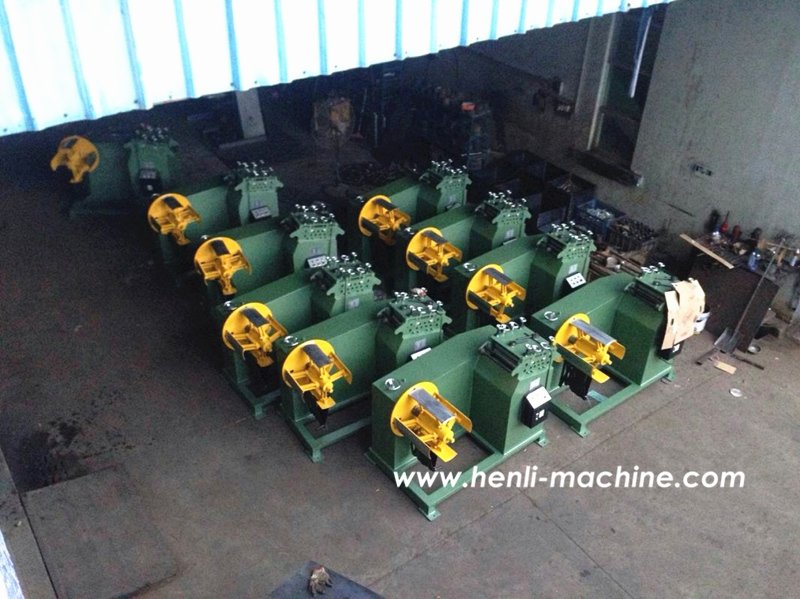

Изготовление и поставка

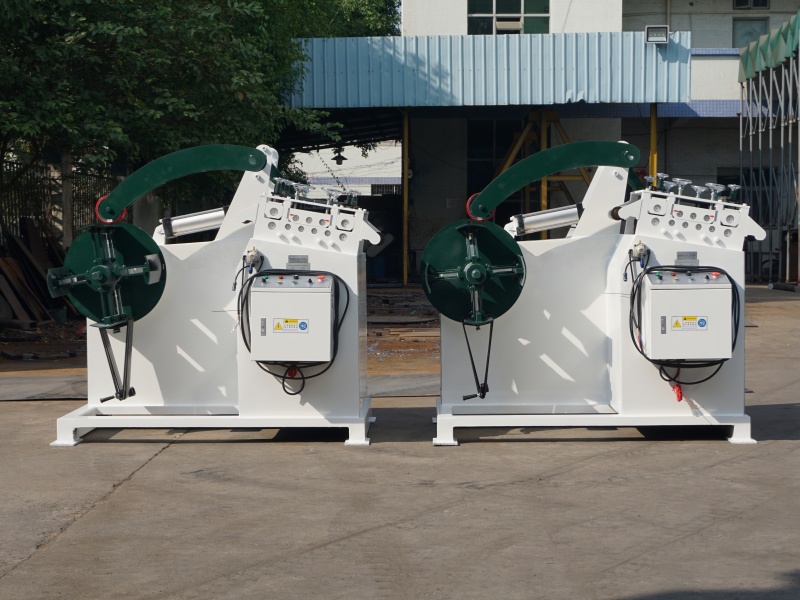

До отгрузки подтвердите исполнение, испытания и транспортную защиту
В итоговой спецификации должны быть указаны модель, опции, направление линии, электропитание, объём испытаний и способ упаковки.
- Сверьте корпус, оправку, правильную головку и шкаф с утверждённой конфигурацией.
- Зафиксируйте сторону загрузки и направление выхода полосы.
- Согласуйте приёмочные проверки и защиту для перевозки.
Подбор и расчёт
Передайте данные, которые определяют рабочий диапазон и конфигурацию UL
Одной номинальной ширины недостаточно. HENLI сопоставит рабочие комбинации, материал, рулон и план линии.
- 01Материал
Марка и предел текучести.
- 02Полоса
Минимальные и максимальные ширина и толщина.
- 03Рулон
Масса, ID, OD и способ загрузки.
- 04Линия
Питатель, скорость пресса, поверхность и доступное место.
До запроса цены
Частые вопросы о UL и UL-A
Если материал близок к границе диапазона, приложите его технические данные к последующей переписке.
01Что означает конструкция «2 в 1» в серии UL?
На общей станине объединены разматыватель и правильная головка. Устройство удерживает и разматывает рулон, затем устраняет остаточную кривизну полосы. Пошаговую подачу в пресс по-прежнему выполняет отдельный питатель.
02Чем UL отличается от UL-A?
Стандартная UL рассчитана на диапазон 0,35–2,2 мм, усиленная UL-A — на 0,35–3,2 мм. Допустимая ширина уменьшается с ростом толщины; итоговый выбор также зависит от предела текучести материала.
03Задаёт ли UL шаг подачи в пресс?
Нет. UL разматывает рулон, регулирует выдачу и правит полосу. Длину шага и синхронизацию с прессом обеспечивает отдельное пневматическое, механическое или сервоподающее устройство.
04Можно ли обрабатывать высокопрочную сталь?
Опубликованная таблица относится к материалу с пределом текучести до 235 Н/мм². Если значение выше, передайте технический лист: может потребоваться уменьшить допустимую ширину или выбрать другую конструкцию.
05Когда сравнивать PUL или SHL?
PUL стоит сравнить для более тонкой полосы и особо чувствительной поверхности. SHL рассматривают, когда возрастают толщина, жёсткость, масса рулона или сложность заправки, либо когда диапазона UL / UL-A уже недостаточно.
06Какие данные нужны для расчёта UL?
Передайте материал и предел текучести, диапазон ширины и толщины, массу, внутренний и наружный диаметры рулона, требования к поверхности, скорость пресса, последующее подающее устройство, доступное место, направление загрузки и нужные опции.
