UL-C · усиленная конструкция для рулона и полосы средней толщины
Разматывающе-правильное устройство UL-C 2 в 1
Устройство удерживает тяжёлый рулон, ограничивает раскрытие витков из-за пружинения и правит полосу перед отдельным подающим устройством. Шаг подачи к прессу задаёт последующий механизм.
- Диапазон
- 0,5–4,5 мм
- Номинальная ширина
- 200–800 мм
- Макс. масса рулона
- 2–5 т
- Макс. скорость
- 16 м/мин
Первое решение
Выбирайте UL-C, когда рулону требуется удержание, а полосе — усиленная правка
Номинальная ширина — только начало проверки. Сопоставьте толщину, рабочую ширину, предел текучести, массу рулона и доступ для загрузки, а затем определите отдельное подающее устройство.
Полоса средней толщины в пределах матрицы
- Диапазон 0,5–4,5 мм при ширине, подтверждённой по строке матрицы.
- Горячекатаная сталь, если сочетание ширины, толщины и предела текучести находится в опубликованной матрице.
- Рулоны до 5 000 кг для UL-800C.
- Жёсткий материал с пружинением, которому нужен прижим при подготовке и размотке.
- Модульная линия, где отдельный механизм управляет шагом подачи.
Прочность и сочетание ширины с толщиной сужают допустимый диапазон
- Матрица рассчитана для материала с пределом текучести не более 235 Н/мм².
- Для высокопрочного материала или строгих требований к поверхности передайте технический лист.
- Если требуется встроенная подача, сначала сравните архитектуру полной линии.
- Для тонкой чувствительной полосы сопоставьте серию PUL, а для общего назначения — UL / UL-A.
Реальный путь материала
Тормоз контролирует рулон, моторизованная головка протягивает и правит полосу
Стандартная оправка не имеет привода. Полосу тянет правильная головка, механический тормоз ограничивает перебег, а частотный преобразователь смягчает разгон и торможение.
- 01
Загрузить и закрепить
Оправку выбирают по массе рулона, внутреннему диаметру и способу разжима.
- 02
Удержать наружный виток
Прижимной рычаг контролирует OD при разрезании упаковочной ленты и заправке.
- 03
Разматывать с тормозом
Механический тормоз уменьшает перебег, пока головка протягивает полосу.
- 04
Выправить
Три верхних и четыре нижних валка уменьшают остаточную кривизну рулона.
- 05
Создать петлю
Запас полосы отделяет непрерывный выход устройства от прерывистой подачи пресса.
- 06
Подать к прессу
Последующее подающее устройство задаёт шаг, точность и синхронизацию с инструментом.

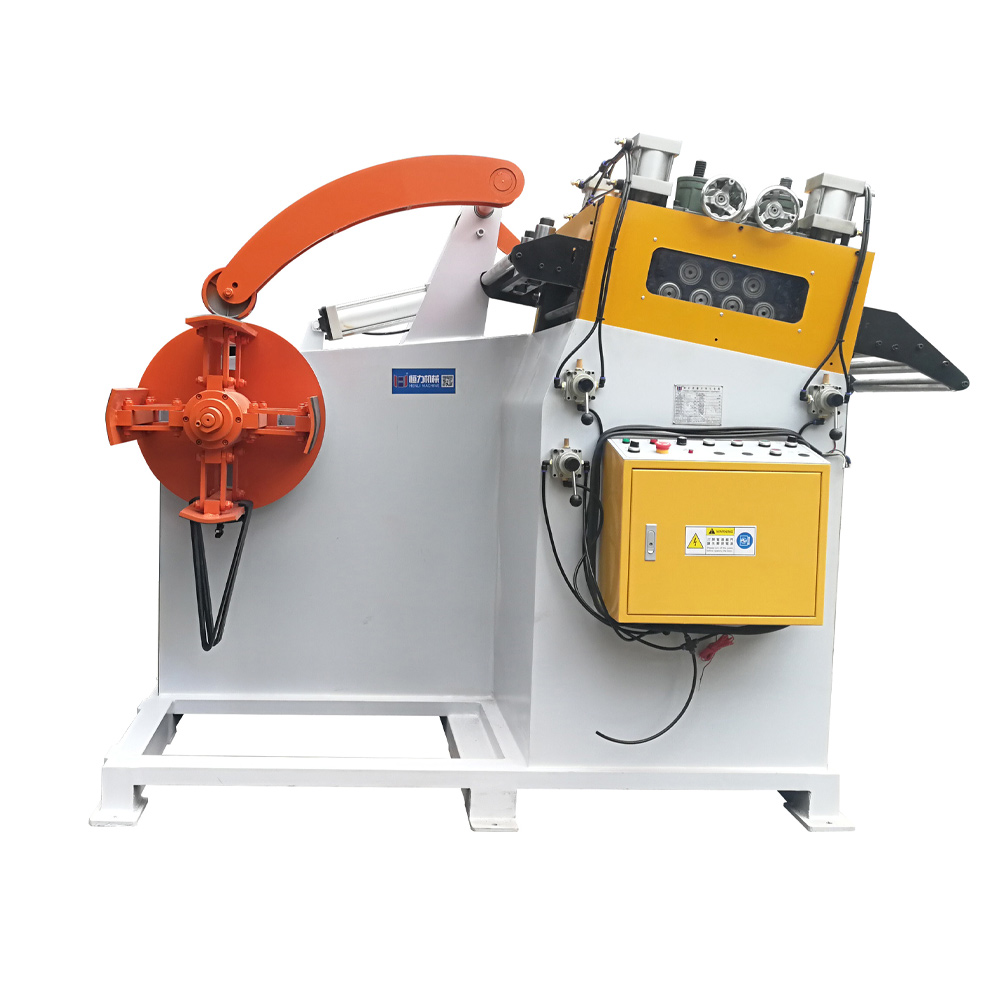

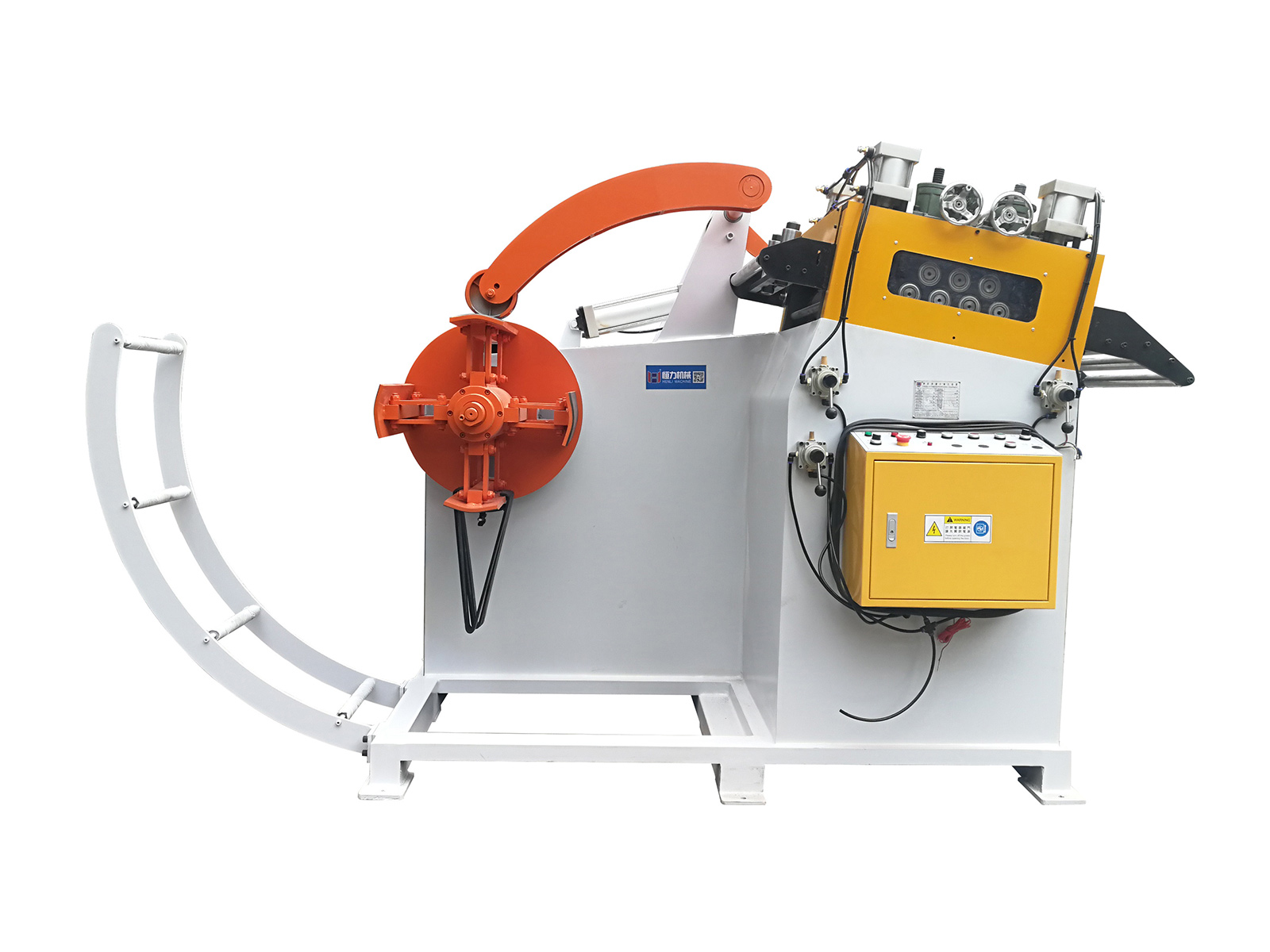

Обзор оборудования

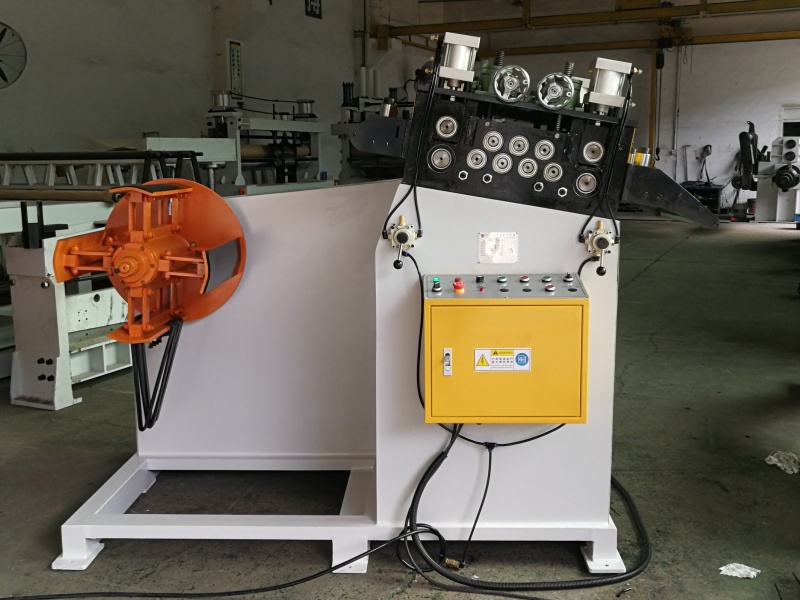

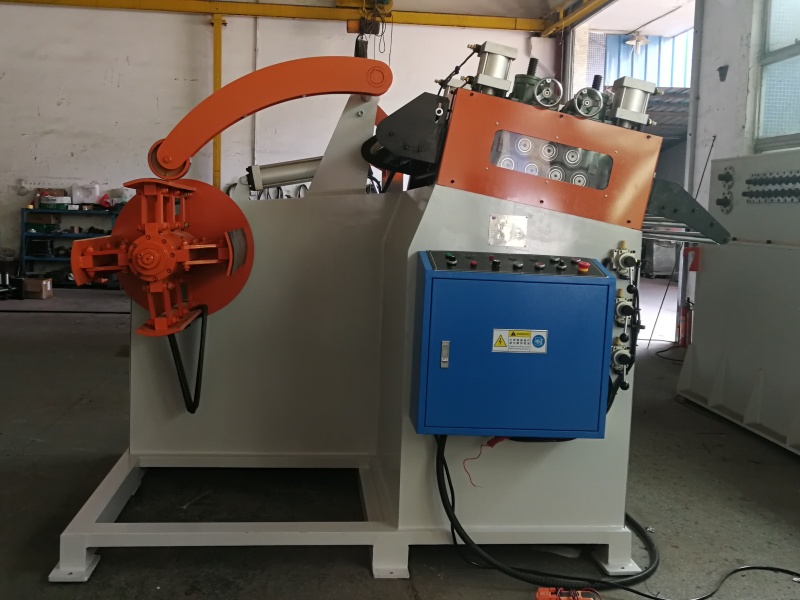

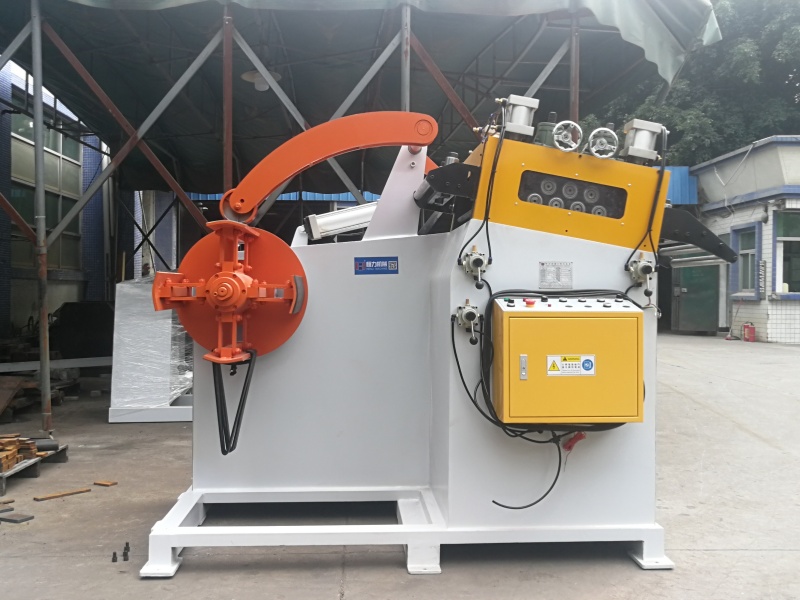

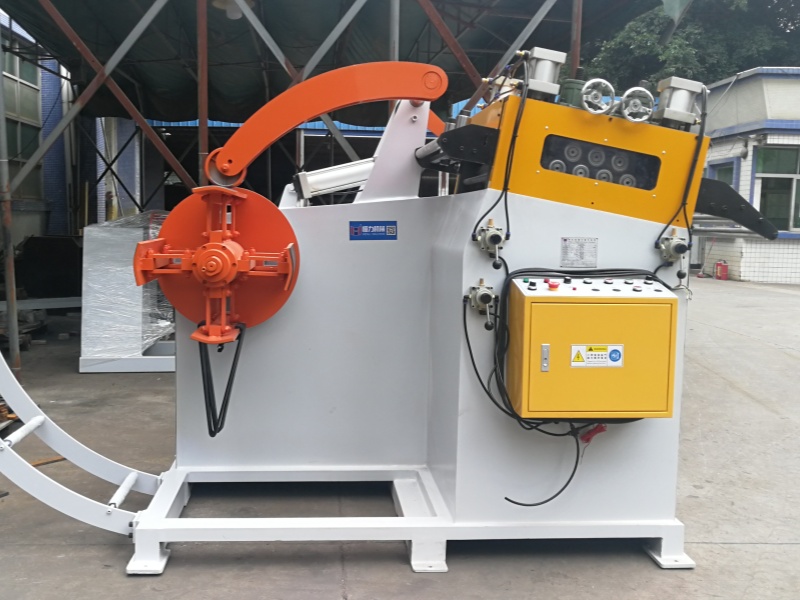

Сопоставьте общий вид, сторону оператора и доступ к рулону
Фотографии показывают несколько исполнений UL-C. До компоновки проверьте сторону загрузки, положение шкафа, путь полосы и свободное пространство для обслуживания.
Проверка перед загрузкой
Не определяйте способ разжима только по фотографии
Передайте внутренний и наружный диаметры, массу рулона, направление загрузки и доступное грузоподъёмное оборудование. Эти данные определяют исполнение оправки и порядок безопасной заправки.
Шесть моделей UL-C
Для предварительного выбора используйте номинальную ширину, для подтверждения — полную матрицу
Все модели имеют номинальный диапазон 0,5–4,5 мм, скорость до 16 м/мин и схему 3 верхних / 4 нижних валка. Допустимое сочетание зависит от ширины, толщины и прочности.
Номинальные размеры и конфигурация
| Модель | Номинальная ширина | Толщина | Макс. масса | Скорость | Валки | Двигатель | Габариты Д × Ш × В |
|---|---|---|---|---|---|---|---|
| UL-200C | 200 мм | 0,5–4,5 мм | 2 000 кг | 16 м/мин | 3 верхних / 4 нижних | 3,0 кВт | 2,0 × 0,9 × 1,5 м |
| UL-300C | 300 мм | 0,5–4,5 мм | 2 000 кг | 16 м/мин | 3 верхних / 4 нижних | 3,0 кВт | 2,0 × 1,05 × 1,5 м |
| UL-400C | 400 мм | 0,5–4,5 мм | 3 000 кг | 16 м/мин | 3 верхних / 4 нижних | 3,0 кВт | 2,0 × 1,2 × 1,5 м |
| UL-500C | 500 мм | 0,5–4,5 мм | 3 000 кг | 16 м/мин | 3 верхних / 4 нижних | 4,0 кВт | 2,0 × 1,4 × 1,5 м |
| UL-600C | 600 мм | 0,5–4,5 мм | 4 000 кг | 16 м/мин | 3 верхних / 4 нижних | 4,0 кВт | 2,2 × 1,55 × 1,5 м |
| UL-800C | 800 мм | 0,5–4,5 мм | 5 000 кг | 16 м/мин | 3 верхних / 4 нижних | 4,0 кВт | 2,2 × 1,8 × 1,5 м |
Максимальная допустимая ширина при каждой толщине
Значения относятся к материалу с пределом текучести до 235 Н/мм².
| Модель | 0,5 мм | 0,8 мм | 1,2 мм | 1,5 мм | 2 мм | 2,5 мм | 3,2 мм | 3,8 мм | 4,5 мм |
|---|---|---|---|---|---|---|---|---|---|
| UL-200C | 200 мм | 200 мм | 200 мм | 200 мм | 200 мм | 160 мм | 120 мм | 100 мм | 80 мм |
| UL-300C | 300 мм | 300 мм | 300 мм | 300 мм | 260 мм | 220 мм | 150 мм | 130 мм | 100 мм |
| UL-400C | 400 мм | 400 мм | 400 мм | 400 мм | 400 мм | 360 мм | 320 мм | 250 мм | 200 мм |
| UL-500C | 500 мм | 500 мм | 500 мм | 500 мм | 460 мм | 420 мм | 350 мм | 300 мм | 250 мм |
| UL-600C | 600 мм | 600 мм | 600 мм | 600 мм | 530 мм | 500 мм | 400 мм | 350 мм | 280 мм |
| UL-800C | 800 мм | 800 мм | 800 мм | 800 мм | 720 мм | 620 мм | 600 мм | 520 мм | 450 мм |
Конструкция и конфигурация
Разделяйте безопасность загрузки, фиксацию рулона и регулировку головки
Эти решения сочетаются между собой: прижимной рычаг является стандартным, гидравлический разжим определяется массой и способом загрузки, а настройка головки — материалом и требуемой повторяемостью.

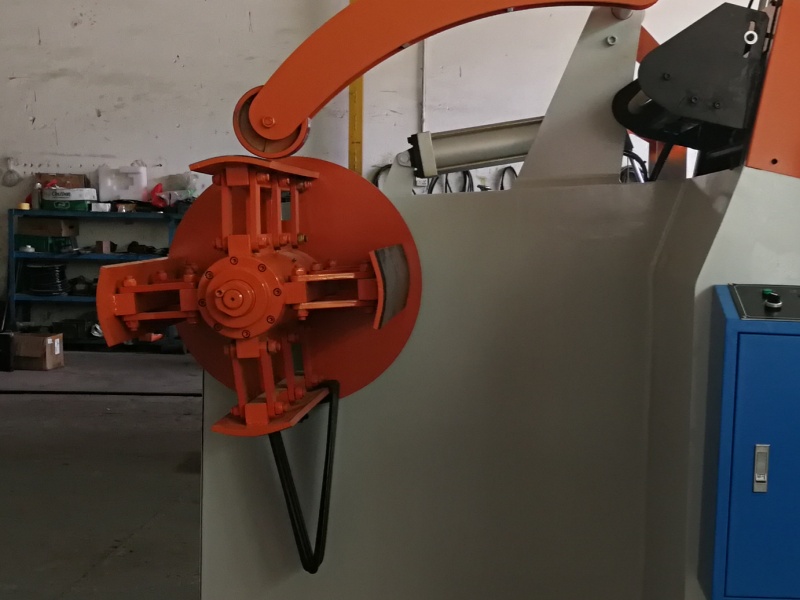

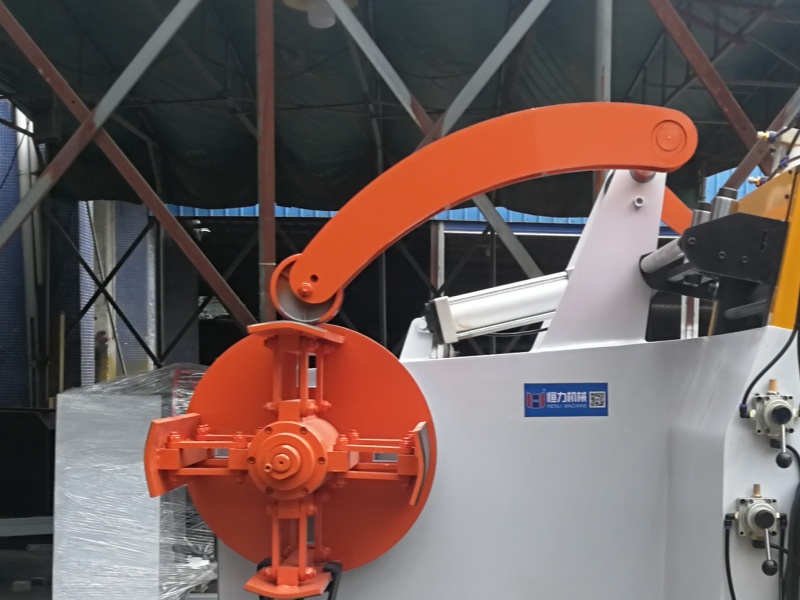

Прижим удерживает наружный виток, оправка фиксирует сердечник
Пневмоцилиндр поддерживает контакт с наружным диаметром, снижая риск раскрытия и бокового смещения при подготовке. Оправку выбирают вместе с массой, ID и способом загрузки.
- Стандарт
- Пневматический прижимной рычаг.
- Разжим
- Ручной для меньших конфигураций; гидравлический — по проекту.
- Тяжёлый рулон
- При массе свыше 3 т HENLI указывает гидравлический разжим.

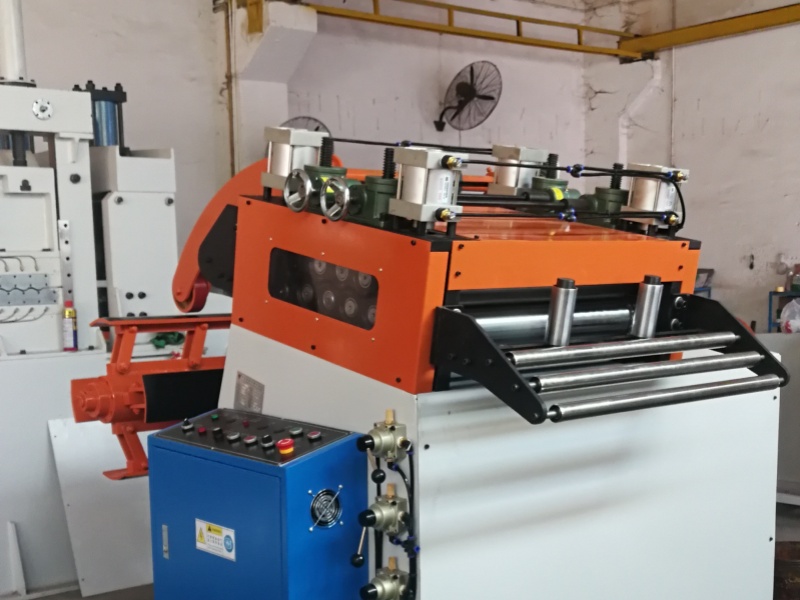

Червячная регулировка сохраняет давление под нагрузкой
Боковые маховики и шкалы помогают повторять настройку. Самоторможение и упорные подшипники поддерживают нужное давление при увеличении толщины.
- Три верхних и четыре нижних валка.
- Частотный преобразователь для плавного пуска и остановки головки.
- Доступная выходная направляющая перед подающим устройством.

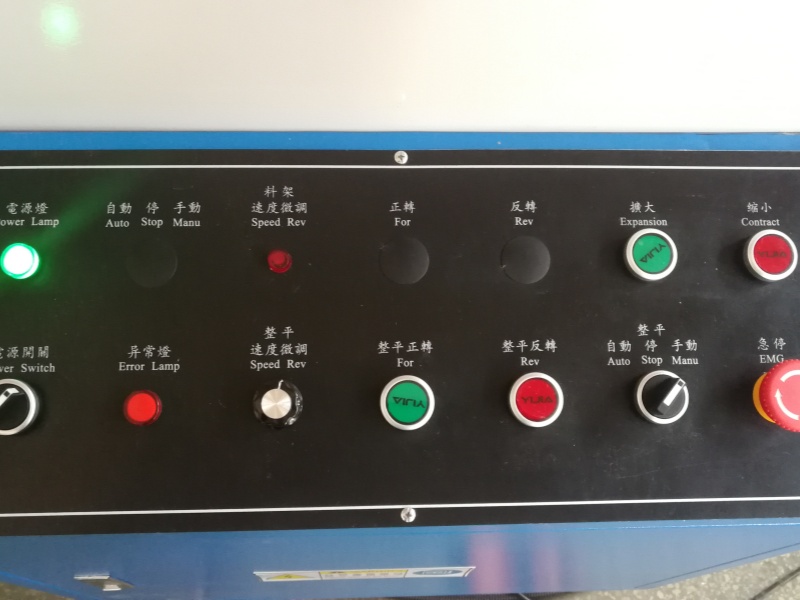

Назначение видимых органов управления
Окончательные электрическая схема, напряжение и надписи подтверждаются в документации заказа.
- Power Lamp
- Питание включено
- Auto / Stop / Manu
- Автоматический / стоп / ручной
- Speed Rev
- Регулировка скорости
- For / Rev
- Вперёд / назад
- Expansion / Contract
- Разжим / зажим оправки
- Power Switch
- Главный выключатель
- Error Lamp
- Индикатор неисправности
- EMG
- Аварийная остановка
Исполнения и интеграция

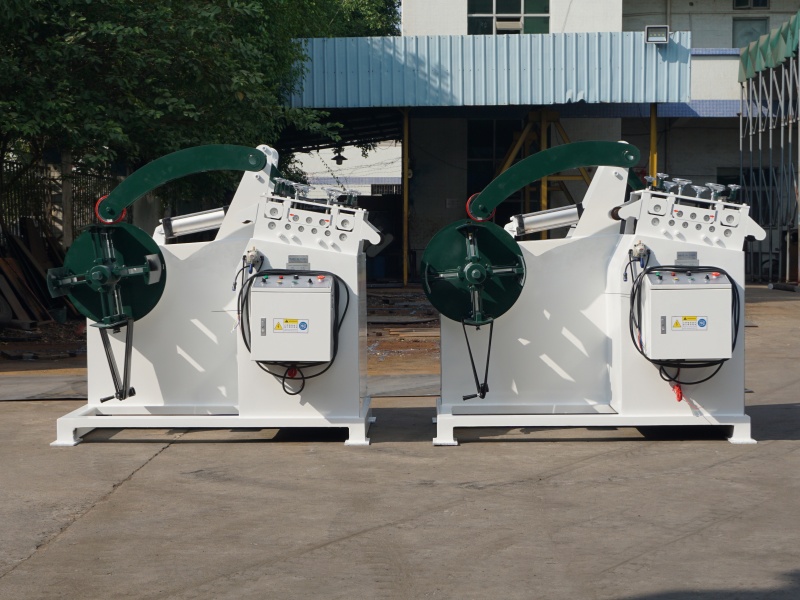

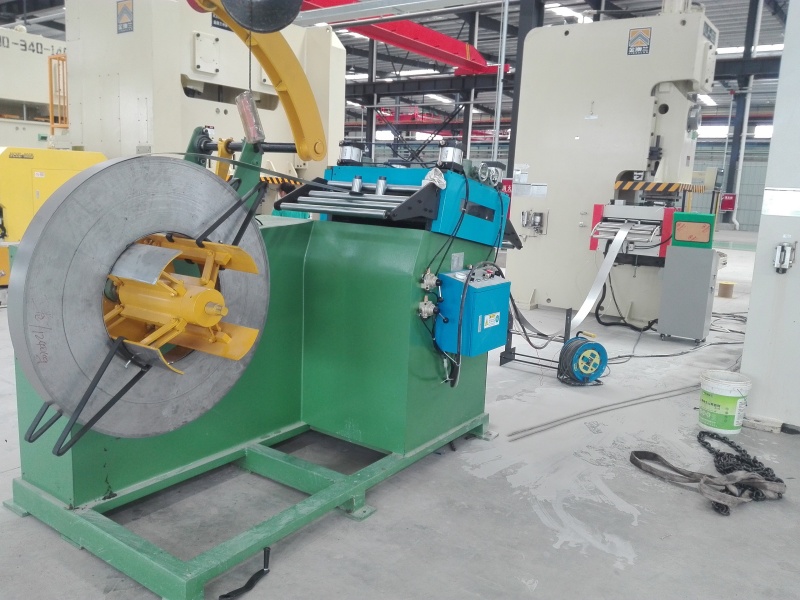

Проверяйте не цвет и внешний вид, а доступ, высоту линии и путь полосы

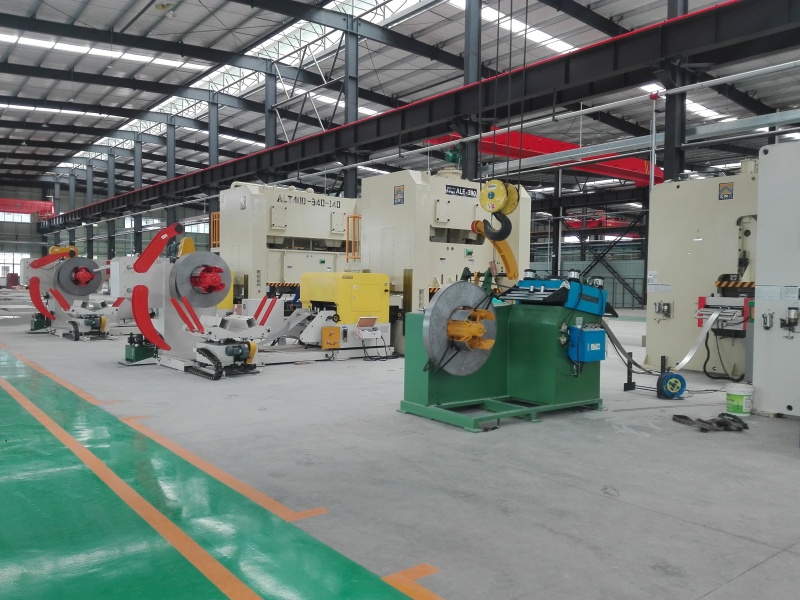

Показанные машины отличаются внешним исполнением и окружением. Конкретные размеры, электрическая часть, сторона обслуживания и комплект поставки фиксируются в согласованной спецификации.
Примеры применения
Используйте деталь как отправную точку, но подтверждайте материал и матрицу
UL-C рассчитана на компоненты, перед подачей которых полосе требуется повышенное усилие правки. Геометрия готовой детали не заменяет данные рулона.
- 01Направляющие сидений и механизмы регулировки спинки
- 02Кронштейны шасси, замки и тормозные пластины
- 03Петли, направляющие, кронштейны и архитектурная фурнитура
- 04Статорные пластины и конструкционные элементы
- 05Тормозные диски, звёздочки и элементы подвески
Подбор и предложение
Начните с пяти групп данных
Для первого обращения не требуется полный инженерный расчёт. Передайте известные параметры, а недостающие позиции HENLI уточнит вместе с вами.
- МатериалМарка и механические свойства, особенно для высокопрочной стали.
- Толщина × ширинаВсе детали или производственные позиции.
- РулонМасса, внутренний и наружный диаметры.
- Последующее оборудованиеПодающий механизм, пресс, скорость и процесс.
- УстановкаСвободное место, направление загрузки и доступные фотографии.
Частые вопросы
Ответы для завершения предварительного выбора
Если материал близок к границе матрицы, передайте его технический лист и все рабочие сочетания до фиксации модели.
Обрабатывает ли UL-800C полосу шириной 800 мм при толщине 4,5 мм?
Нет, не по опубликованной матрице. Для материала с пределом текучести до 235 Н/мм² ширина UL-800C достигает 800 мм при меньшей толщине, но при 4,5 мм ограничена 450 мм.
Чем UL-C отличается от серии UL?
UL-C имеет усиленную конструкцию для материала толщиной 0,5–4,5 мм, штатный прижимной рычаг и червячную регулировку правильной головки. Серия UL общего назначения по своей матрице рассчитана на толщину до 3,2 мм.
Есть ли привод у разматывателя UL-C?
В стандартной конфигурации — нет. Оправка работает с механическим тормозом, а полосу протягивает моторизованная правильная головка; частотный преобразователь управляет разгоном и скоростью головки.
Зачем UL-C нужен прижимной рычаг?
Рычаг удерживает наружный диаметр и уменьшает риск резкого раскрытия жёсткого рулона или материала с высоким пружинением. Особенно важна такая фиксация при толщине свыше 2,0 мм или при высокопрочной стали.
Когда целесообразен гидравлический разжим оправки?
Он уменьшает усилие при смене рулона и увеличивает усилие фиксации. Для рулонов тяжелее 3 т HENLI указывает гидравлическое исполнение; одновременно нужно подтвердить внутренний диаметр, способ загрузки и опору оправки.
Какие данные нужны для подбора UL-C?
Укажите материал и его прочность, толщину и ширину каждой детали, массу и диаметры рулона, последующее подающее устройство, пресс, скорость и доступное место. Запрос можно начать с письма по электронной почте и дополнить известными данными.
От чего зависят цена и объём технической поддержки?
Предложение зависит от модели, типа разжима, способа загрузки, управления, напряжения, упаковки и страны назначения. Для серии заявлена гарантия один год; фактические сроки, объём и условия поддержки фиксируются в конкретном ТКП.
