Серия SHL · жёсткая полоса и материал увеличенной толщины

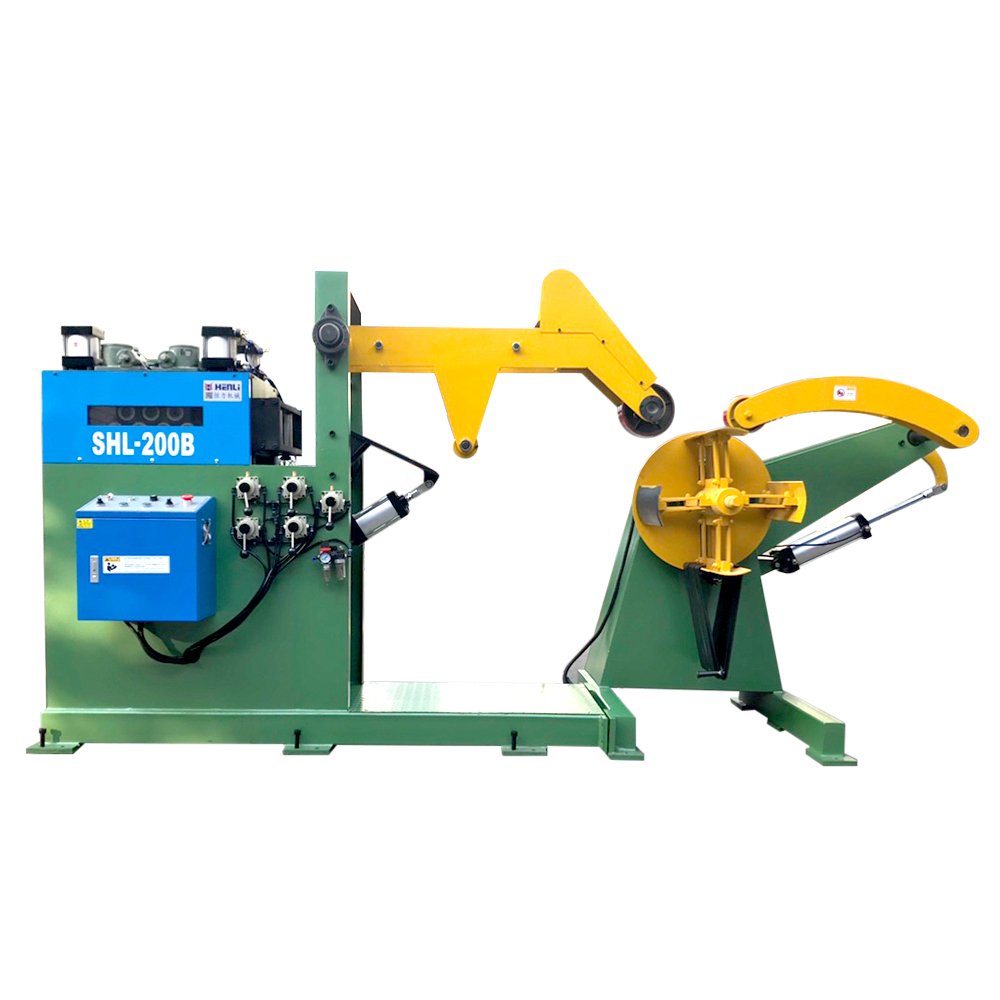

Разматывающе-правильное устройство SHL 2 в 1
Устройство удерживает рулон, помогает подготовить жёсткий передний конец и правит полосу перед отдельным подающим механизмом. Серии A и B сравниваются по реальному сочетанию ширины, толщины и прочности.
- SHL-A
- 0,5–4,5 мм
- SHL-B
- 0,6–6,0 мм
- Номинальная ширина
- 200–800 мм
- Скорость
- 15 м/мин
Первое решение
Выбирайте SHL, когда задача включает и удержание рулона, и подачу жёсткого переднего конца
Общий диапазон лишь открывает предварительный выбор. Итоговое решение сопоставляет ширину, толщину, предел текучести, состояние рулона, способ загрузки и доступ к последующему подающему устройству.
Диапазон 0,5–4,5 мм
По матрице A проверяйте, какая ширина остаётся доступной с ростом толщины. Нельзя объединять наибольшую номинальную ширину и наибольшую толщину.
Общий диапазон 0,6–6,0 мм
Серия B расширяет область для более толстого материала. Первая колонка матрицы расходится с общим нижним пределом и требует отдельной проверки.
Прочность может уменьшить допустимую ширину
Матрицы основаны на материале с пределом текучести до 235 Н/мм². При большей прочности передайте технический лист.

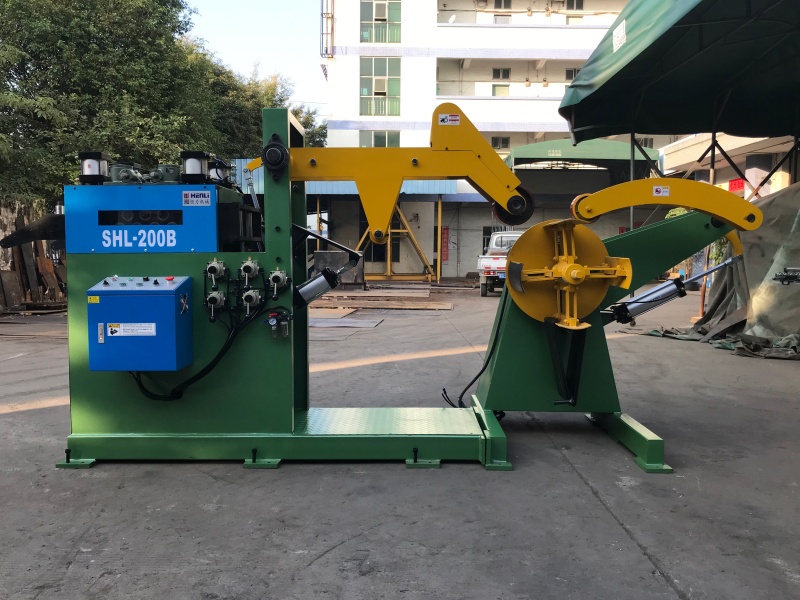

Подготовка толстой полосы
Последовательность разделяет фиксацию, удержание, ввод и правку
Жёсткий передний конец сохраняет кривизну и сопротивляется вводу. Прижим, оправка и входная опора выполняют разные задачи; после правки полоса поступает к отдельному подающему устройству.
- 01
Загрузить и центрировать
Выберите средство загрузки по массе, ID и направлению работы.
- 02
Закрепить сердечник
Оправка удерживает рулон выбранным способом разжима.
- 03
Удержать наружный виток
Прижим ограничивает раскрытие при разрезании ленты и подготовке конца.
- 04
Подвести передний конец
Входная опора направляет его и помогает преодолеть начальную кривизну.
- 05
Выправить
Головка уменьшает остаточную кривизну в пределах матрицы.
- 06
Создать петлю
Запас полосы отделяет непрерывную работу SHL от прерывистой подачи пресса.
Модели и рабочие диапазоны
Предварительно выберите номинальную ширину, затем подтвердите сочетание ширины и толщины по своей матрице
В опубликованной гамме общие значения: ID 450–530 мм, OD 1 500 мм и скорость 15 м/мин.
Семь номинальных ширин и две серии толщины
| Модель | Номинальная ширина | SHL-A | SHL-B | ID рулона | OD рулона | Скорость | Мощность двух двигателей | Разжим оправки |
|---|---|---|---|---|---|---|---|---|
| SHL-200 | 200 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 2,2 / 2,2 кВт | Ручной стандартно; гидравлический опционально |
| SHL-300 | 300 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 2,2 / 3,7 кВт | Ручной стандартно; гидравлический опционально |
| SHL-400 | 400 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 3,7 / 3,7 кВт | Ручной стандартно; гидравлический опционально |
| SHL-500 | 500 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 3,7 / 5,6 кВт | Ручной стандартно; гидравлический опционально |
| SHL-600 | 600 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 5,6 / 5,6 кВт | Гидравлический стандартно |
| SHL-700 | 700 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 5,6 / 7,5 кВт | Гидравлический стандартно |
| SHL-800 | 800 мм | 0,5–4,5 мм | 0,6–6,0 мм | 450–530 мм | 1 500 мм | 15 м/мин | 7,5 / 7,5 кВт | Гидравлический стандартно |
В ТКП HENLI укажет назначение каждого двигателя, напряжение и состав функций.
Максимальная ширина при каждой толщине
Основа: предел текучести до 235 Н/мм².
| Модель | 0,5 мм | 0,8 мм | 1,2 мм | 1,5 мм | 2 мм | 2,5 мм | 3,2 мм | 3,8 мм | 4,5 мм |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200A | 200 мм | 200 мм | 200 мм | 200 мм | 200 мм | 160 мм | 120 мм | 100 мм | 80 мм |
| SHL-300A | 300 мм | 300 мм | 300 мм | 300 мм | 260 мм | 220 мм | 150 мм | 130 мм | 100 мм |
| SHL-400A | 400 мм | 400 мм | 400 мм | 400 мм | 400 мм | 360 мм | 320 мм | 250 мм | 200 мм |
| SHL-500A | 500 мм | 500 мм | 500 мм | 500 мм | 460 мм | 420 мм | 350 мм | 300 мм | 250 мм |
| SHL-600A | 600 мм | 600 мм | 600 мм | 600 мм | 530 мм | 500 мм | 400 мм | 350 мм | 280 мм |
| SHL-800A | 800 мм | 800 мм | 800 мм | 800 мм | 720 мм | 620 мм | 600 мм | 520 мм | 450 мм |
Максимальная ширина при каждой толщине
Основа: предел текучести до 235 Н/мм².
| Модель | 0,5 мм | 1 мм | 1,5 мм | 2 мм | 2,5 мм | 3 мм | 4 мм | 5 мм | 6 мм |
|---|---|---|---|---|---|---|---|---|---|
| SHL-200B | 200 мм | 200 мм | 200 мм | 200 мм | 180 мм | 160 мм | 150 мм | 120 мм | 100 мм |
| SHL-300B | 300 мм | 300 мм | 300 мм | 300 мм | 280 мм | 220 мм | 180 мм | 150 мм | 135 мм |
| SHL-400B | 400 мм | 400 мм | 400 мм | 400 мм | 380 мм | 360 мм | 300 мм | 260 мм | 220 мм |
| SHL-500B | 500 мм | 500 мм | 500 мм | 480 мм | 450 мм | 400 мм | 350 мм | 300 мм | 250 мм |
| SHL-600B | 600 мм | 600 мм | 600 мм | 600 мм | 500 мм | 460 мм | 400 мм | 330 мм | 280 мм |
| SHL-800B | 800 мм | 800 мм | 800 мм | 760 мм | 700 мм | 620 мм | 580 мм | 420 мм | 320 мм |

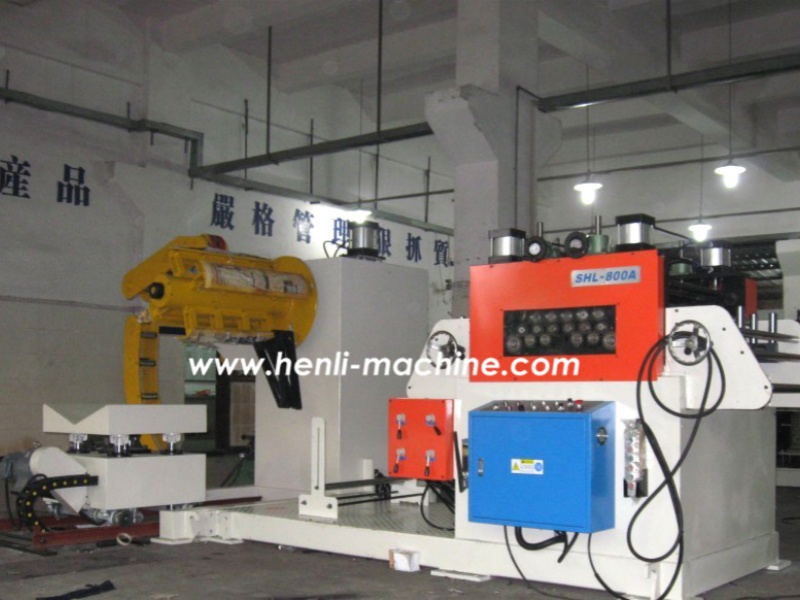

Конфигурация и установка
Отдельно определите серию, разжим, загрузку и рабочий коридор
Серия отвечает материалу, разжим — оправке и обращению с рулоном, а компоновка — последующему оборудованию и реальному месту на участке.

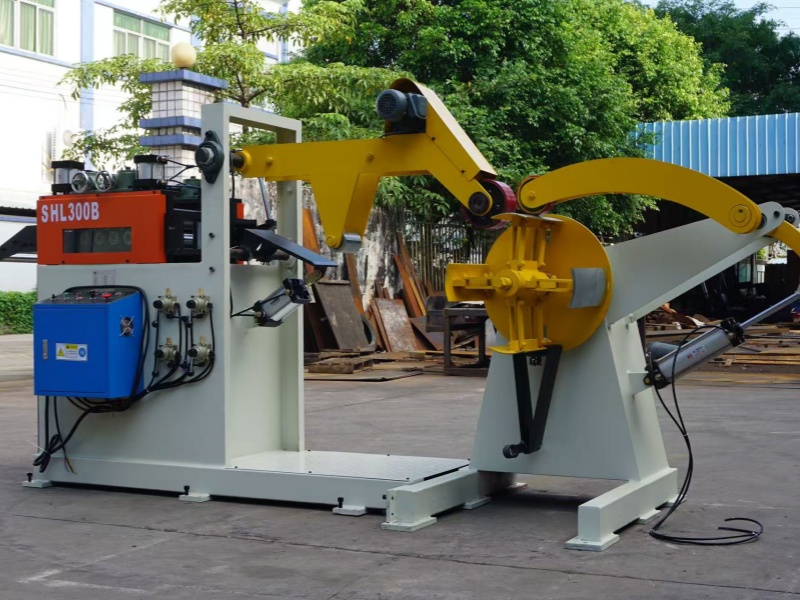

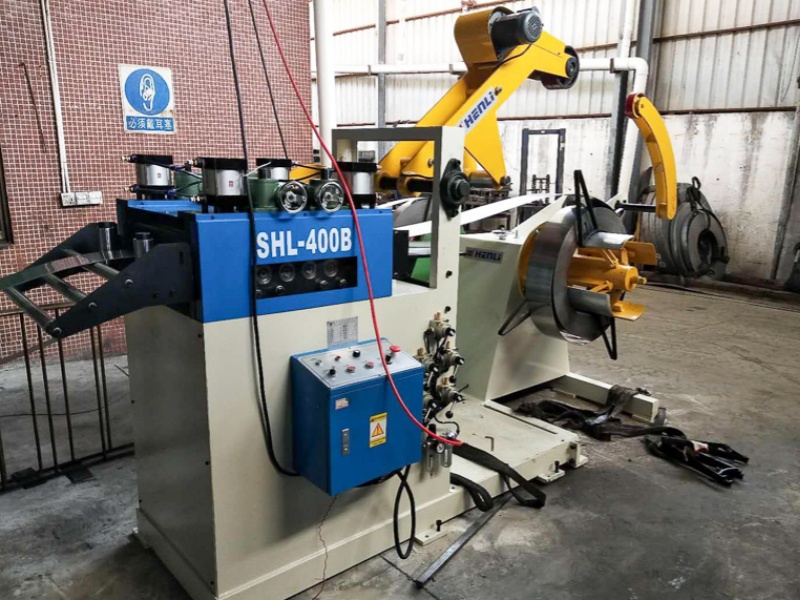

Номинальная ширина не определяет место, необходимое рулону
Подтвердите OD, массу, грузоподъёмное средство, сторону загрузки и путь оператора. При тяжёлом рулоне оцените гидравлическую загрузочную тележку как отдельную опцию.
- SHL-200—SHL-500
- Ручной разжим стандартно; гидравлический опционально.
- SHL-600—SHL-800
- Гидравлический разжим стандартно.
- Всегда
- Подтвердить массу, ID и способ загрузки.

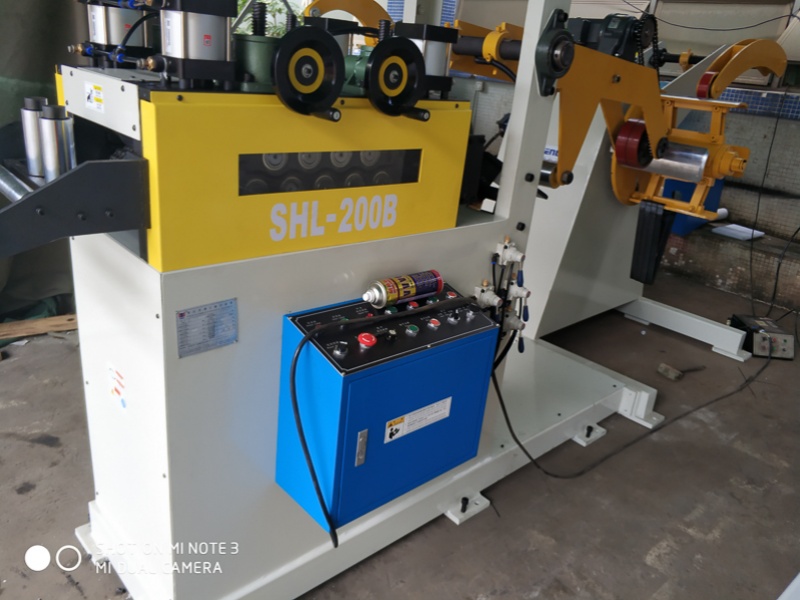

Оставьте свободными регулировки, шкаф и выход к подающему устройству
Совместите машину с осью линии, не перекрывая точки настройки. Нужен коридор для подготовки полосы, осмотра головки и работы с управлением.
До разрезания упаковочной ленты контролируйте пружинение и передний конец
Пружинение, поверхность и форма конца меняют подготовку. Укажите, поступает ли материал промасленным, травлёным, горячекатаным, нержавеющим, высокопрочным или с покрытием.
- Подтвердите, чем удерживается наружный диаметр.
- Определите, кто контролирует передний конец при заправке.
- Укажите плоскостность или дефект, который нужно исправить.
Примеры применения
Отталкивайтесь от детали, но выбирайте по данным полосы
Форма изделия помогает описать процесс; рабочий диапазон подтверждается по материалу, прочности, толщине, ширине, рулону, плоскостности и последующему оборудованию.
- 01Направляющие сидений, механизмы регулировки спинки и тормозные пластины
- 02Кронштейны шасси, усилители бампера и замки
- 03Петли, опоры стеллажей и направляющие ящиков
- 04Тормозные диски, звёздочки и диски сцепления
- 05Тяги подвески и детали, плоскостность которых влияет на сборку
Подбор и предложение
Начните с пяти групп данных
Передайте всё, что уже известно; технический лист, фотография или чертёж помогут описать применение.
- МатериалМарка, предел текучести и состояние поверхности.
- Производственные позицииТолщина и ширина полосы для каждой детали.
- РулонМасса, диаметры и способ загрузки.
- Последующая линияПодающий механизм, пресс, процесс и скорость.
- Результат и установкаПлоскостность, проблема переднего конца, направление и свободное место.
Частые вопросы
Ответы для завершения предварительного выбора
Если сочетание находится у границы или подробная строка отсутствует, дождитесь технического подтверждения до фиксации модели.
Чем SHL-A отличается от SHL-B?
SHL-A охватывает 0,5–4,5 мм, SHL-B — общий диапазон 0,6–6,0 мм. В обоих случаях толщину нужно сопоставить с максимальной шириной по матрице и с фактической прочностью материала.
Обрабатывает ли SHL-800B полосу шириной 800 мм при толщине 6,0 мм?
Нет. Для материала с пределом текучести до 235 Н/мм² строка SHL-800B в матрице указывает при толщине 6,0 мм максимальную ширину 320 мм.
Почему матрица SHL-B содержит 0,5 мм, если общий диапазон начинается с 0,6 мм?
Общий диапазон SHL-B начинается с 0,6 мм, а первая колонка опубликованной матрицы — с 0,5 мм. Для предварительного выбора используйте 0,6 мм; диапазон 0,5–0,6 мм требует подтверждения HENLI.
Как подтвердить рабочий диапазон SHL-700A или SHL-700B?
Общая таблица содержит модель шириной 700 мм, но подробные матрицы не имеют строк SHL-700A и SHL-700B. До предложения передайте толщину, ширину, прочность и данные рулона для отдельного подтверждения HENLI.
Гидравлический разжим является стандартным для всей серии?
Нет. Для SHL-200—SHL-500 стандартным является ручной разжим, гидравлический предлагается как опция; для SHL-600—SHL-800 гидравлический разжим является стандартным. Также подтвердите массу, внутренний диаметр и способ загрузки.
Управляет ли SHL шагом подачи к прессу?
Нет. SHL разматывает и правит полосу; шаг и синхронизацию с прессом задаёт последующее подающее устройство. При проектировании линии укажите его параметры и рабочую скорость.
Какие данные нужны HENLI для подбора SHL?
Передайте материал и предел текучести, толщину и ширину каждой производственной позиции, массу и диаметры рулона, требуемую плоскостность, последующее подающее устройство, пресс, скорость, способ загрузки и доступное место. Запрос можно начать через форму или по электронной почте и дополнить позже.
