Серия CL · компактная подготовка рулонной полосы

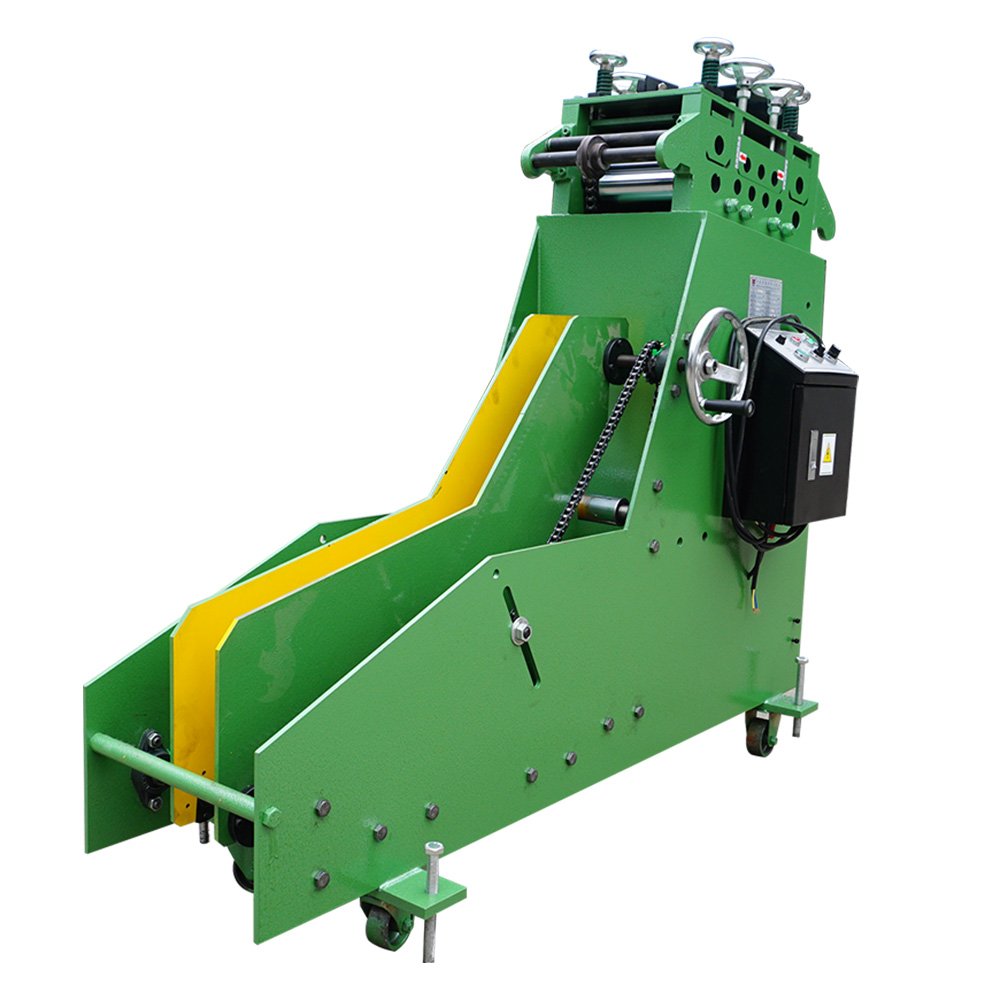

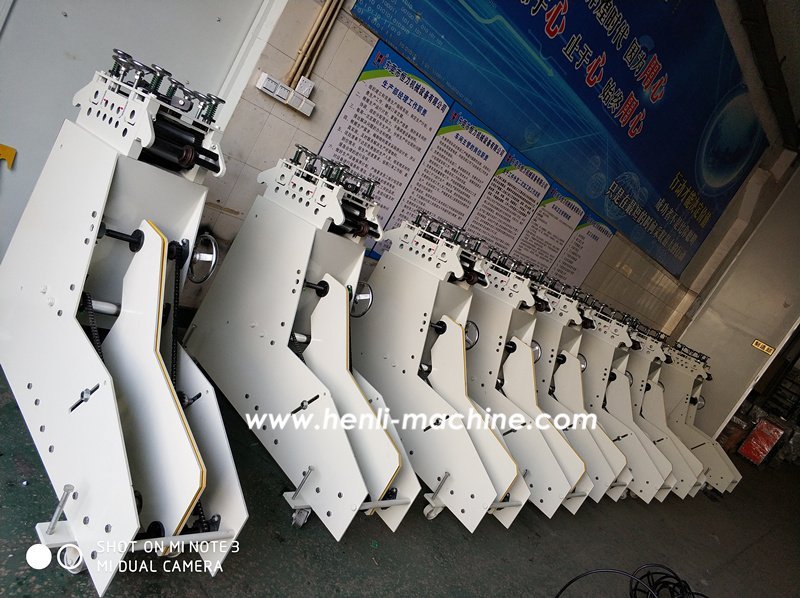

Разматывающе-правильное устройство CL / CL-A 2 в 1
Боковые диски удерживают рулон, вертикальный правильный блок выравнивает полосу, а отдельное подающее устройство задаёт шаг перед прессом.
- Стандартная толщина
- 0,35–2,2 мм
- Версия CL-A
- 0,35–3,2 мм
- Номинальная ширина
- 150–400 мм
Когда подходит CL

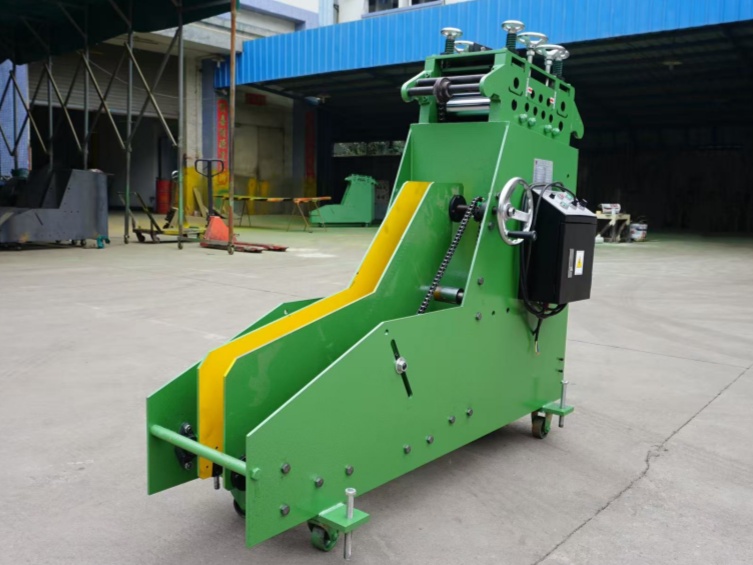

Для узкой и лёгкой полосы, нестандартного ID и частой смены участка
CL рассматривают там, где компактность и удобство переналадки важнее большой массы рулона. Окончательное решение принимают по реальной комбинации размеров и материала.
Нестандартный внутренний диаметр
Боковые диски снимают ограничение фиксированного диапазона оправки, но геометрию опоры, ID, OD, массу и устойчивость всё равно проверяют.
Лёгкая узкая полоса
Выбор ведут по матрице «толщина × допустимая ширина», а не только по числу в названии модели.

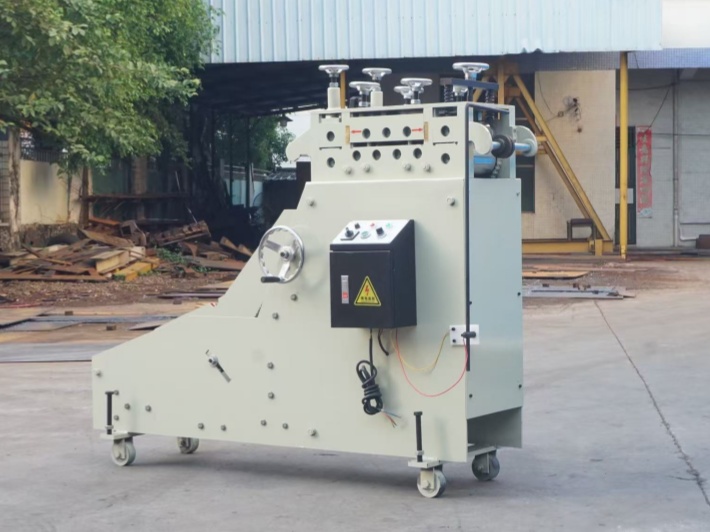

Смена рабочего участка
Колёса упрощают перемещение. Перед запуском машину фиксируют, выравнивают и согласуют с линией подачи.
Граница утверждения: отсутствие фиксированного диапазона оправки не означает неограниченную грузоподъёмность или совместимость с любым рулоном.
Как работает устройство
Размотка и правка объединены, подача остаётся отдельной
- 01
Удержать рулон

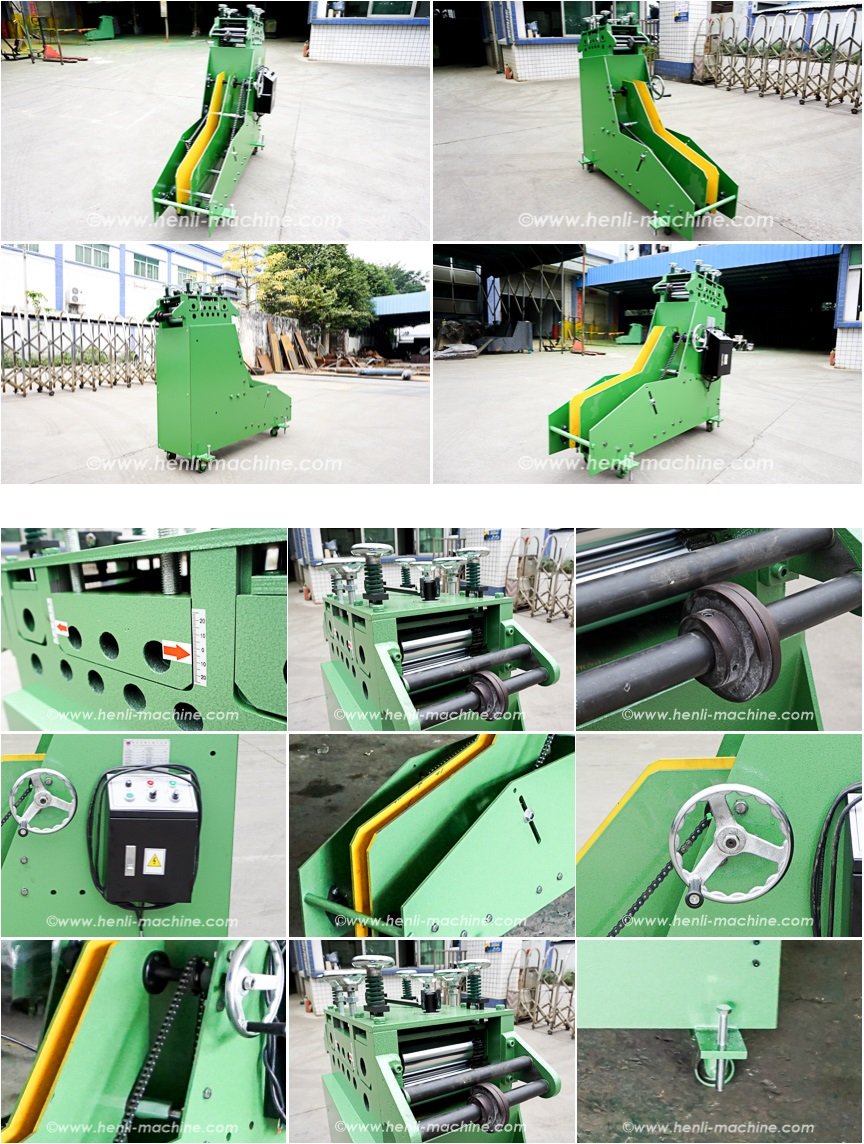

Два боковых диска поддерживают и центрируют рулон на разматывающей части.
- 02
Направить полосу
Входные направляющие задают положение полосы перед правильными роликами.
- 03
Выправить материал
Четыре точки регулировки помогают настроить взаимное перекрытие и прижим правильных роликов.
- 04
Создать петлю
Свободная петля отделяет непрерывную размотку от прерывистой работы подачи и пресса.
Опубликованная подготовка роликов: сталь 40Cr, термообработка, высокочастотная индукционная закалка, твёрдое хромирование, HRC 60.
Для видимой поверхности: риск следов зависит не только от твёрдости, но и от чистоты, давления, состояния роликов и материала; нужна проба.
Опубликованные параметры
Сначала серия и нагрузка, затем реальная ширина при толщине
Матрица приведена для справочного предела текучести 235 Н/мм². Для другого материала расчёт подтверждает HENLI.
Модели CL и CL-A
Скорость серии: 15 м/мин. Наружный диаметр рулона: 1000 мм.
| Тип | Стандартная модель | Модель A | Номинальная ширина | Стандартная толщина | Толщина A | Опубликованная мощность | Макс. нагрузка CL | Макс. нагрузка CL-A |
|---|---|---|---|---|---|---|---|---|
| 150 | CL-150 | CL-150A | 150 мм | 0,35–2,2 мм | 0,35–3,2 мм | 0,75 кВт | 400 кг | 500 кг |
| 200 | CL-200 | CL-200A | 200 мм | 0,35–2,2 мм | 0,35–3,2 мм | 0,75–1,5 кВт | 500 кг | 600 кг |
| 300 | CL-300 | CL-300A | 300 мм | 0,35–2,2 мм | 0,35–3,2 мм | 1,5 кВт | 550 кг | 700 кг |
| 400 | CL-400 | CL-400A | 400 мм | 0,35–2,2 мм | 0,35–3,2 мм | 1,5–2,2 кВт | 600 кг | 800 кг |
Допустимая ширина при заданной толщине
Столбцы выше 2,2 мм относятся к версии A. Значения нельзя экстраполировать на материал с более высоким пределом текучести.
| Модель | 0,35 мм | 0,8 мм | 1,2 мм | 1,5 мм | 2 мм | 2,5 мм | 2,8 мм | 3,2 мм |
|---|---|---|---|---|---|---|---|---|
| CL-150 | 150 мм | 150 мм | 150 мм | 135 мм | 90 мм | 75 мм | 60 мм | 45 мм |
| CL-200 | 200 мм | 200 мм | 200 мм | 180 мм | 120 мм | 100 мм | 80 мм | 60 мм |
| CL-300 | 300 мм | 300 мм | 300 мм | 280 мм | 240 мм | 180 мм | 120 мм | 85 мм |
| CL-400 | 400 мм | 400 мм | 400 мм | 360 мм | 280 мм | 220 мм | 180 мм | 120 мм |
Оборудование после правки
Подающее устройство выбирают по движению пресса

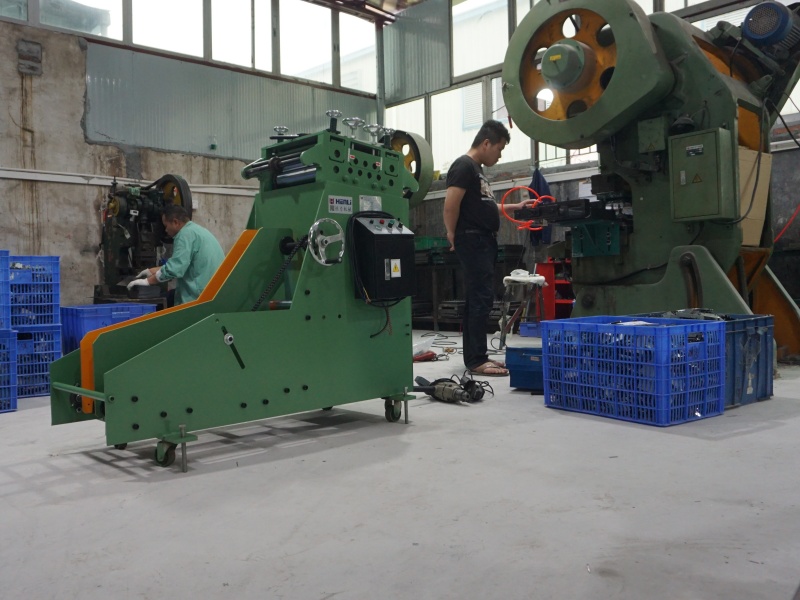

CL подготавливает полосу и петлю, но не дозирует шаг. Эту задачу выполняет отдельная подача.
Простая фиксированная операция

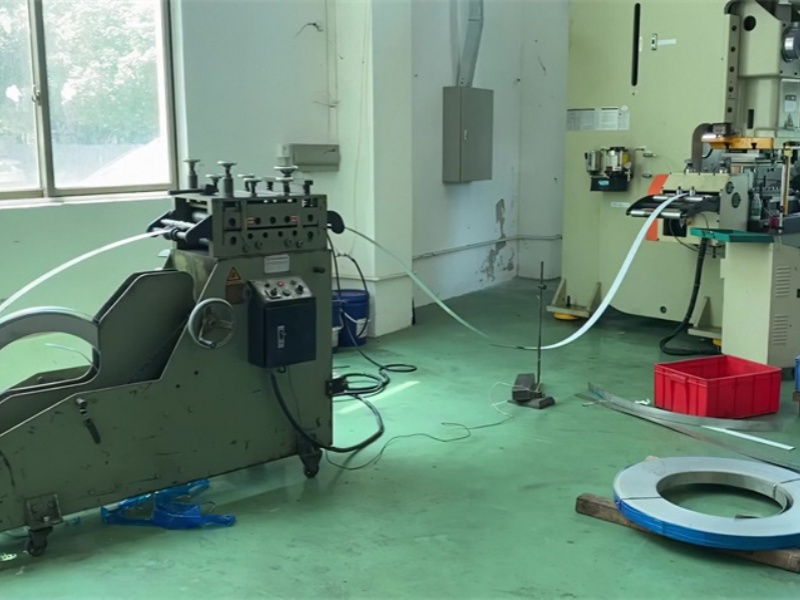

Пневматическая подача подходит для постоянного шага и отдельного управления при умеренных требованиях к производительности.
Посмотреть пневматические подачи →
Короткий постоянный шаг

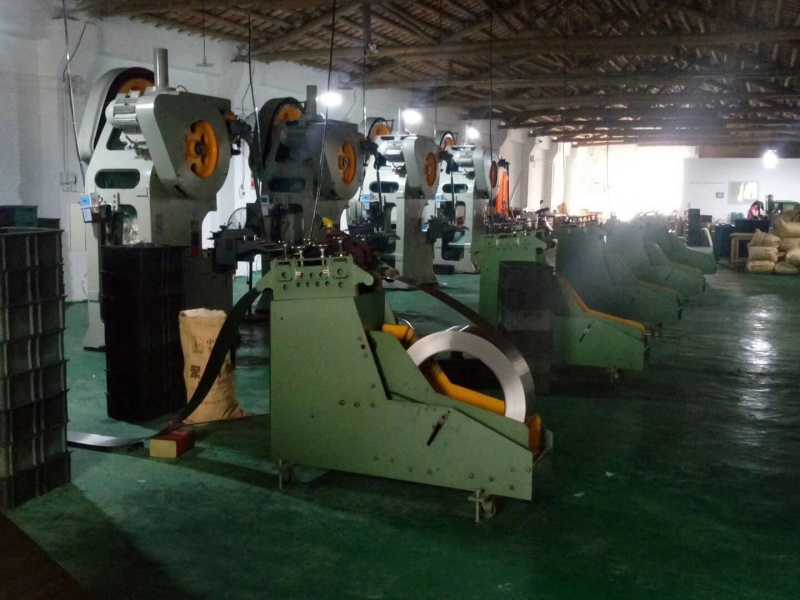

Механическая синхронизация с прессом может быть полезна для стабильного повторяющегося цикла.
Программируемые шаги и рецепты
Сервопривод выбирают, когда нужны переналадки, несколько длин и управление параметрами с панели.
Посмотреть сервоподачу NC →Монтаж и рабочая петля
Компактность помогает разместить линию, но не отменяет выверку
До изготовления проверяют направление движения полосы, высоту выхода, место для петли, доступ оператора и связь с прессом.
Что проверить на плане участка
- направление подачи и высоту выхода полосы;
- доступ для установки и снятия рулона;
- стабильную глубину петли до подачи;
- фиксацию колёс, уровень и выравнивание;
- напряжение, частоту сети и сигнал пресса.
Технический запрос
Подберите CL по двум крайним комбинациям полосы
Если максимальная ширина и максимальная толщина относятся к разным изделиям, укажите обе комбинации. Это помогает не завышать и не занижать конфигурацию.
- материал и предел текучести;
- минимальная и максимальная ширина с толщиной;
- масса, ID и OD рулона;
- тип подачи, шаг, скорость и точность;
- модель пресса, SPM, высота и направление;
- напряжение, компоновка и страна назначения.
Конфигурация заказа действительна только после технического подтверждения HENLI.
Вопросы перед выбором
Частые вопросы о CL и CL-A
Ответы фиксируют границы опубликованных параметров и данные, которые нужно проверить до заказа.
01Есть ли у серии CL ограничения по внутреннему диаметру рулона?
Боковые прижимные диски не задают фиксированный диапазон разжимной оправки, однако это не означает неограниченную совместимость. До заказа HENLI проверяет фактические ID, OD, массу рулона, геометрию опоры и устойчивость.
02Чем стандартная серия CL отличается от CL-A?
Для стандартной серии опубликован диапазон толщины 0,35–2,2 мм, для версии A — 0,35–3,2 мм. Доступная ширина уменьшается с ростом толщины, поэтому обозначение модели нельзя выбирать только по номинальной ширине.
03Можно ли подавать полосу шириной 400 мм и толщиной 3,2 мм на CL-400A?
Нет. В опубликованной матрице для CL-400A при толщине 3,2 мм указана ширина 120 мм при справочном пределе текучести 235 Н/мм². Другой материал и фактическую комбинацию размеров необходимо подтвердить отдельно.
04Можно ли включить CL в автоматическую прессовую линию?
Да. После правильной машины устанавливают пневматическую, механическую RFS или сервоприводную валковую подачу. Выбор зависит от шага, рецептов, скорости, точности и бюджета проекта.
05Можно ли работать, оставив машину только на колёсах?
Нет. Колёса помогают при перемещении и переналадке, но перед производством оборудование нужно зафиксировать, выровнять и согласовать с осью подачи пресса.
06Как подготовлены правильные ролики?
Для правильных роликов указаны сталь 40Cr, термообработка, высокочастотная индукционная закалка, твёрдое хромирование и твёрдость HRC 60. Для материала с видимой поверхностью всё равно требуется проба на реальной полосе.
07Какие данные нужны для подбора CL или CL-A?
Сообщите материал и предел текучести, минимальную и максимальную комбинации ширины с толщиной, массу и диаметры рулона, тип подачи, модель и скорость пресса, а также требуемый темп линии.
