Частые переналадки
Разные длины, смена штампа, короткие партии или модернизация существующей линии.
Серия NC · программируемая подача металлической полосы

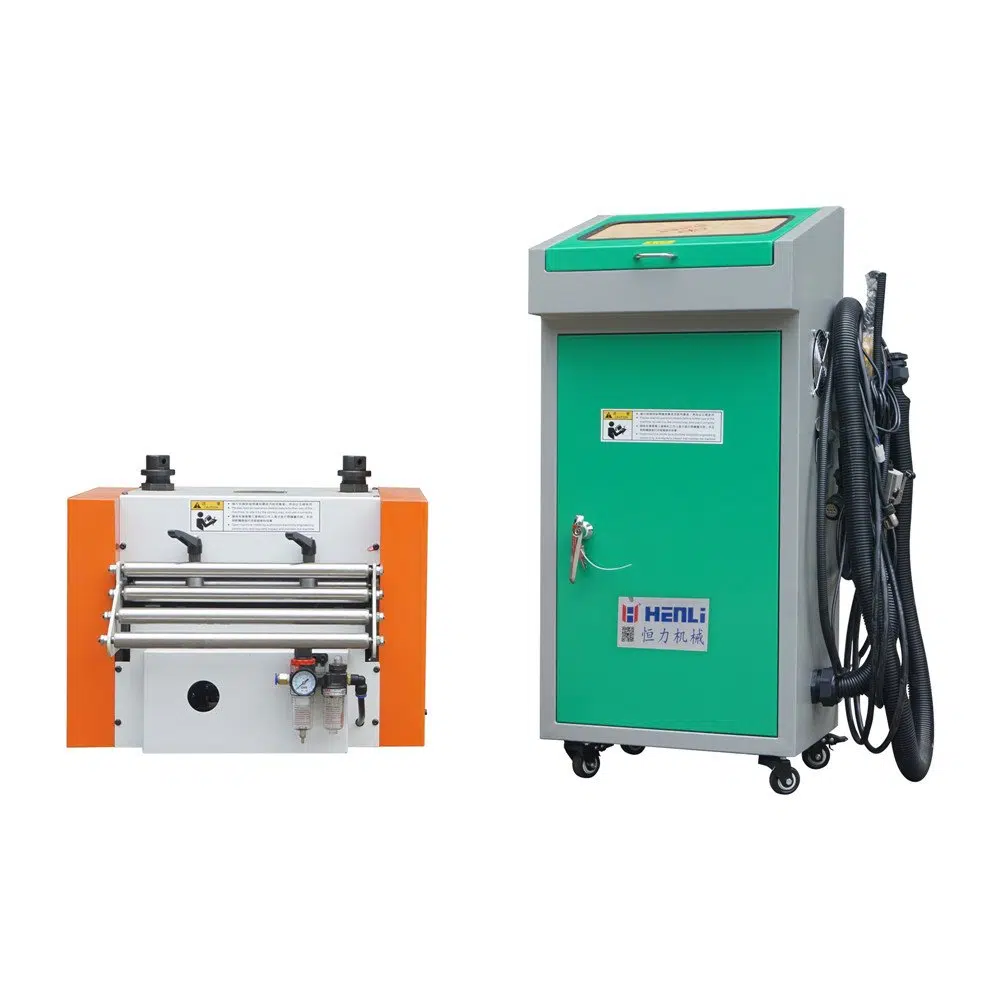

Валковое подающее устройство NC с сервоприводом для пресса
Программируйте длину подачи, скорость и рецепты с панели управления. Для выбора модели подтвердите ширину, толщину, шаг, частоту ходов пресса и необходимость освобождения роликов для коррекции полосы пилотами.
NC
Рабочая ширина200–1600 мм
Толщина по сериям0,2–6,0 мм
Справочная скорость24 м/мин
Справочная точность±0,05 мм / 100 мм
Соответствие задаче
Когда стоит выбрать сервоприводную валковую подачу NC
NC особенно полезна при смене длины подачи, нескольких рецептах и модернизации существующего пресса.
Сервопривод, тянущие ролики и независимое управление перемещают полосу на запрограммированную длину в доступном окне цикла пресса. Устройство может работать с механическими и гидравлическими прессами, гильотинами, линиями резки в размер и лазерными комплексами.
NC не заменяет разматыватель или правильную машину: полоса должна поступать выровненной, без натяжения и с устойчивой петлёй. Для постоянного короткого шага и высокой скорости сравнивают механическую или высокоскоростную подачу; для круглых заготовок — Zigzag.
Программируемое управление
Длина, скорость и рецепты меняются с панели без перенастройки механической передачи.
Подготовленная полоса
Разматыватель, правильная машина и петля готовят материал; NC задаёт конечный шаг.
Проверьте альтернативы
Короткий быстрый шаг, поперечная раскладка или материал вне диапазона требуют другой архитектуры.
Сравните до выбора
Когда нужна другая технология подачи
Пневматическая подачаЭкономичная схема для простого повторяющегося шага.Механическая валковая подачаПостоянный короткий шаг и синхронизация с приводом пресса. Высокоскоростная сервоподачаСпециальная архитектура для более требовательного цикла. Сервоподача ZigzagПоперечное смещение для дисков и деталей с плотной раскладкой.
Сравнить все типы подачи →Работа и управление
Как NC управляет перемещением полосы
Пресс подаёт команду, сервопривод перемещает полосу, затем ролики освобождаются для коррекции пилотами.

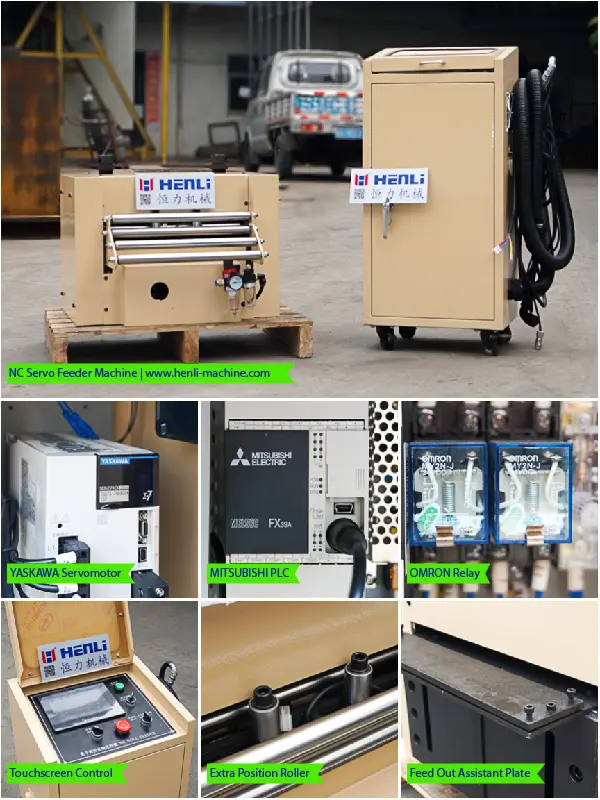

Стандартная система использует сервомотор Yaskawa, PLC Mitsubishi и 7-дюймовую сенсорную панель. Оператор сохраняет программы, меняет скорость и задаёт длину от 0 до 9999 мм.
Термообработанные хромированные ролики из подшипниковой стали удерживают полосу. Независимый электрошкаф снижает прямую передачу вибрации; направление подачи выбирается слева направо или справа налево.
Сигнал пресса→Программируемая подача→Освобождение роликов→Коррекция пилотами
Сервопривод и PLC
Yaskawa и Mitsubishi управляют длиной, скоростью, сигналами и программами.
Панель 7 дюймов
Рецепты, тестовый режим и изменение рабочих параметров с сенсорной панели.
Длина 0–9999 мм
Программируемая подача слева направо или справа налево.
Обработанные ролики
Подшипниковая сталь, термообработка и твёрдое хромирование.
Независимый шкаф
Электроника отделена от пресса для снижения прямой передачи вибрации.
Сигналы линии
Подача, освобождение, пошаговая проверка и опциональный контроль конца материала.
Модели и серии
NC-200—NC-1600: выбирайте не только по ширине
Допустимая ширина уменьшается с ростом толщины, прочности материала и ускоряемой массы.

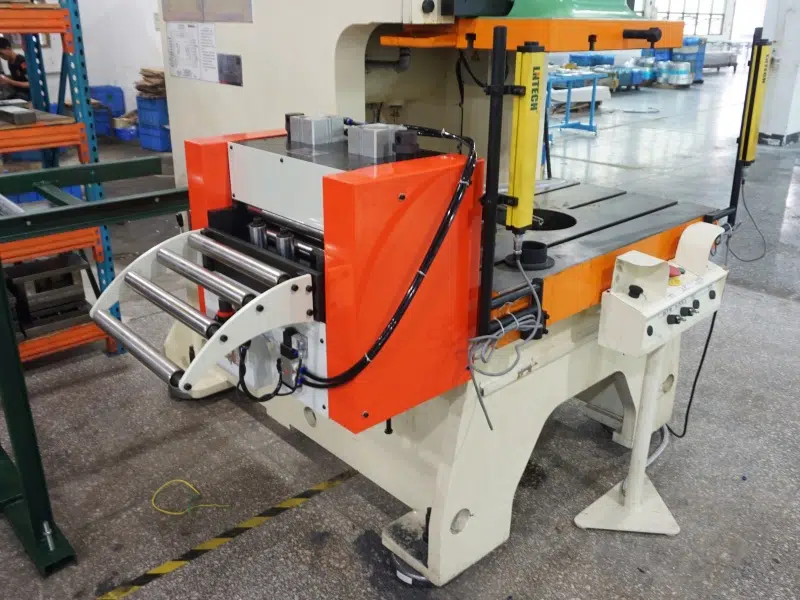

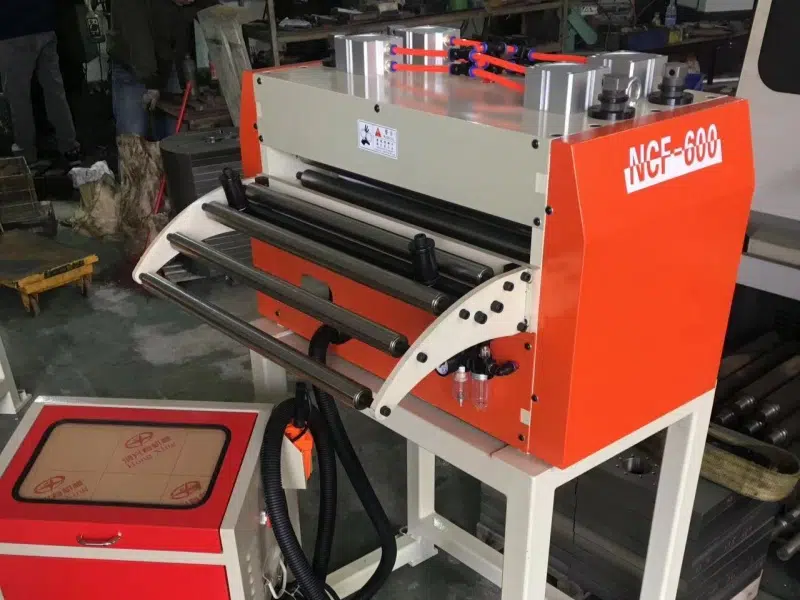

Серии A, B и C используют по одному верхнему и нижнему ролику. Серия D оснащена двумя верхними и двумя нижними роликами для более требовательного материала. Предварительный выбор учитывает фактическую комбинацию ширины и толщины, прочность, шаг и частоту ходов.
Первая таблица сравнивает девять размеров и четыре серии. Вторая показывает допустимую ширину по толщине для серий A и B.
На узком экране таблица прокручивается горизонтально.
| Модель | Ширина, мм | Серия A | Серия B | Серия C | Серия D | Скорость, м/мин | Точность | Ролики | Мотор A, кВт | Мотор B, кВт | Мотор C, кВт | Мотор D, кВт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NC-200 | 200 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 1 | 1 | 1,5 | 1,5 |
| NC-300 | 300 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 1 | 1,5 | 2 | 2 |
| NC-400 | 400 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 1,5 | 1,5 | 2 | 2 |
| NC-500 | 500 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 1,5 | 2 | 2,6 | 2,6 |
| NC-600 | 600 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 2 | 2 | 2,6 | 2,6 |
| NC-800 | 800 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 2,6 | 2,6 | 2,9 | 4,4 |
| NC-1000 | 1000 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 2,6 | 2,6 | 4,4 | 5,5 |
| NC-1300 | 1300 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 2,9 | 2,9 | 4,4 | 5,5 |
| NC-1600 | 1600 | 0,2–2,2 мм | 0,5–3,2 мм | 0,5–4,5 мм | 1,0–6,0 мм | 24 | ±0,05 мм / 100 мм | A/B/C: 1+1; D: 2+2 | 4,4 | 4,4 | 5,5 | 7,5 |
Параметры предназначены для предварительного выбора. Фактическую применимость проверяют по материалу, толщине при требуемой ширине, шагу, SPM и освобождению роликов. Справочная точность подачи — ±0,05 мм на 100 мм; итог зависит от штампа, пилотов, материала, синхронизации и пусконаладки.
| Модель | 0,2 мм | 0,6 мм | 1 мм | 1,2 мм | 1,5 мм | 1,8 мм | 2,2 мм | 2,5 мм | 3,2 мм |
|---|---|---|---|---|---|---|---|---|---|
| NC-200 | 200 | 200 | 200 | 200 | 200 | 180 | 160 | 120 | 100 |
| NC-300 | 300 | 300 | 300 | 300 | 280 | 220 | 200 | 150 | 120 |
| NC-400 | 400 | 400 | 400 | 400 | 400 | 320 | 300 | 250 | 180 |
| NC-500 | 500 | 500 | 500 | 500 | 500 | 420 | 350 | 300 | 220 |
| NC-600 | 600 | 600 | 600 | 600 | 580 | 500 | 480 | 400 | 320 |
| NC-800 | 800 | 800 | 800 | 800 | 800 | 700 | 620 | 550 | 500 |
| NC-1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 950 | 800 | 710 | 600 |
| NC-1300 | 1300 | 1300 | 1300 | 1300 | 1200 | 1000 | 850 | 750 | 650 |
| NC-1600 | 1600 | 1600 | 1600 | 1600 | 1550 | 1300 | 1000 | 800 | 720 |
Эта таблица помогает не выбирать оборудование только по номинальной ширине модели.
Освобождение и движение
Выберите способ освобождения роликов и направление движения
Освобождение зависит от пресса и пилотов; прямое или поперечное движение — от геометрии детали.
Освобождение временно раскрывает ролики, чтобы пилоты скорректировали положение полосы без сопротивления. Неверный способ может давать ошибку шага, даже если сервопривод точно выполняет заданное перемещение.
Прямая подача перемещает материал по одной оси. Zigzag добавляет поперечное смещение и применяется, когда экономия рулона оправдывает дополнительный ход, место и управление.
Первая проверка
Как освобождать ролики
01
Пневматическое освобождение
Гибкое решение для модернизации, гидравлических прессов и универсальных линий со стабильным воздухом и сигналом.
02

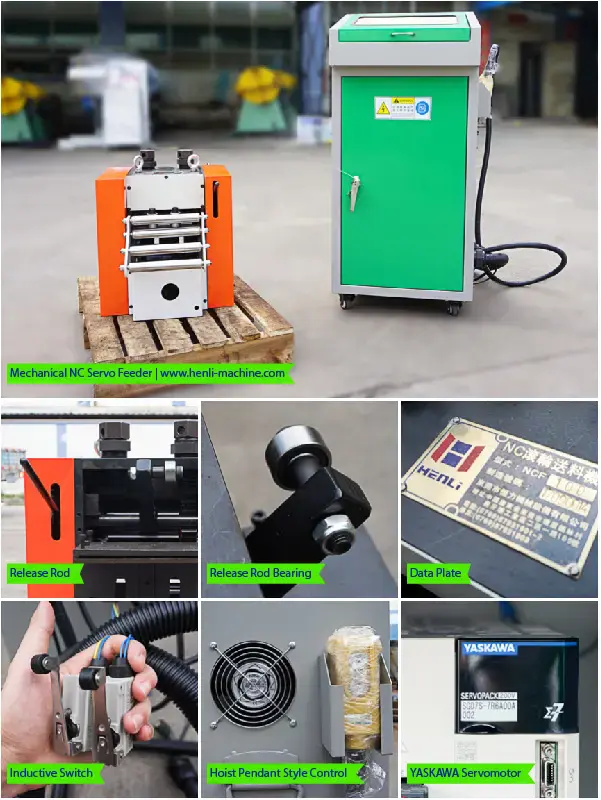

Механическое освобождение
Прямое действие от движения пресса для короткого шага и непосредственной синхронизации.
Вторая проверка
Прямая подача или Zigzag
03

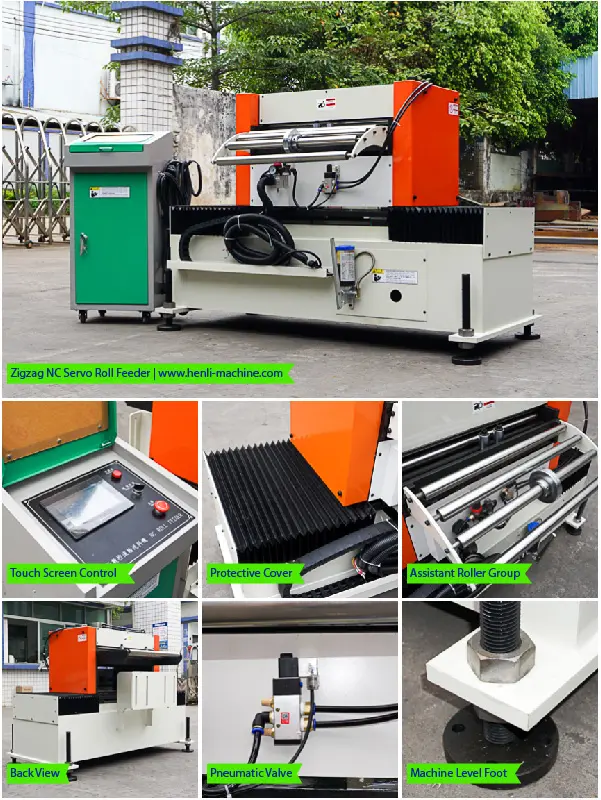

Поперечное движение Zigzag
Продольное и поперечное перемещение для дисков, ламелей электродвигателей, полотен пил и металлической посуды.
Интеграция линии
Согласуйте NC с прессом, полосой и оборудованием линии
Пресс, траектория и поверхность материала определяют опору, давление, сигналы и подготовку полосы.
Конфигурация меняется в зависимости от процесса, материала и оборудования до и после подачи. NC можно синхронизировать с гидравлическим или механическим прессом, использовать для двух полос, объединять с правкой и адаптировать для чувствительной поверхности.
Для модернизации нужны боковые фотографии, высота подачи, ход, SPM, доступный сигнал, расстояние до штампа и точки крепления.

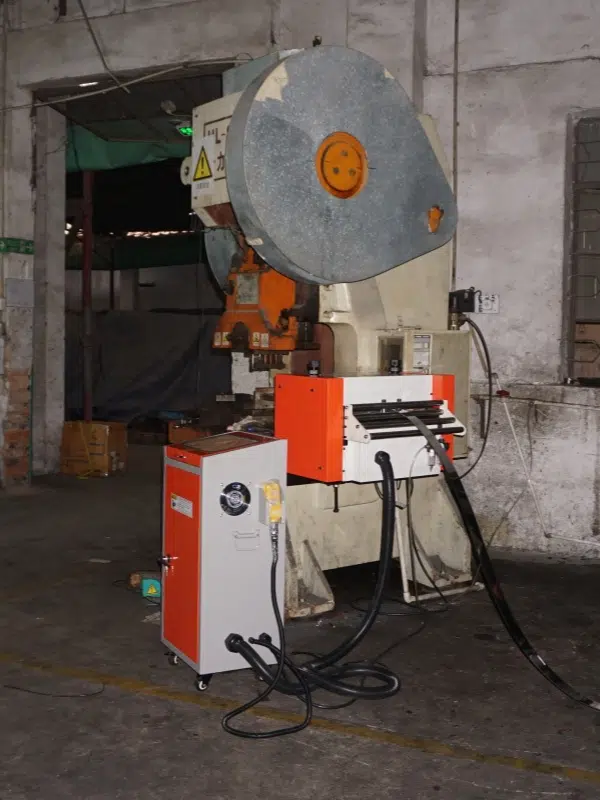

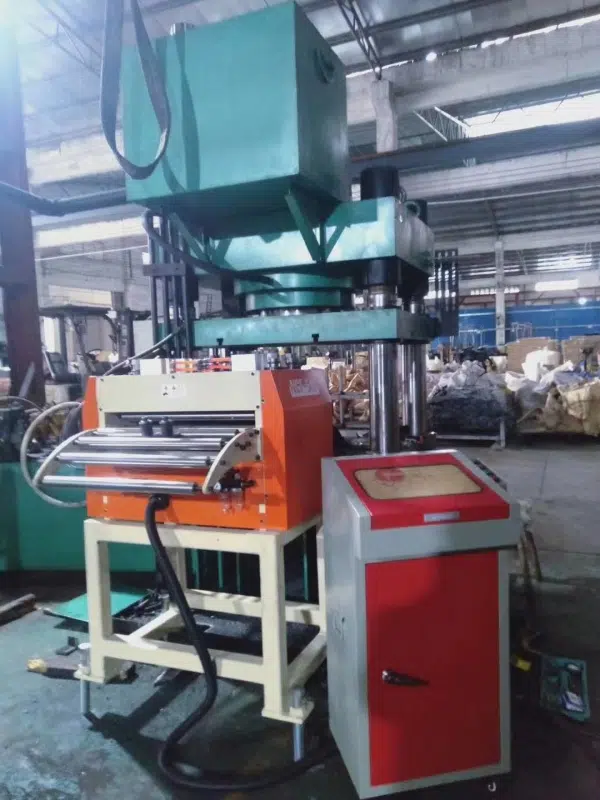

Пресс и модернизация
Гидравлический пресс или существующая механическая машина
Ход, сигнал, высота и конструкция пресса определяют монтаж и освобождение роликов.
Траектория полосы

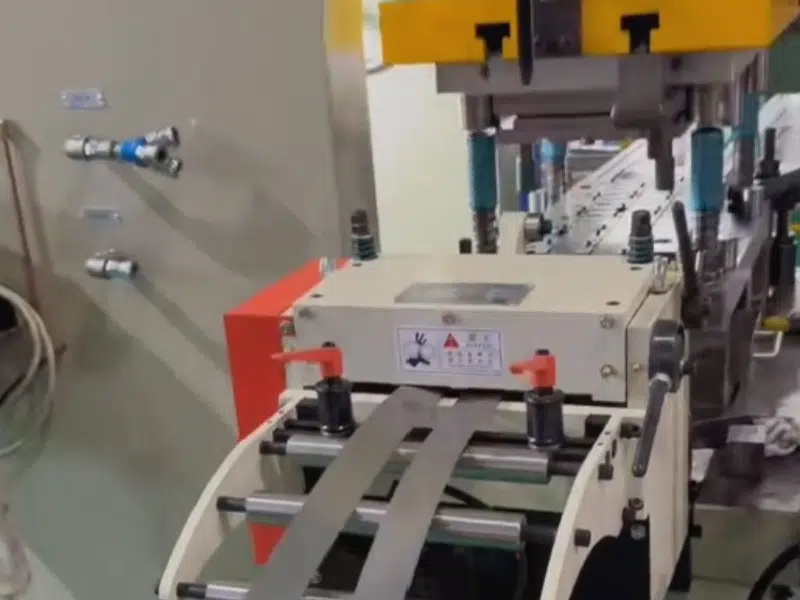

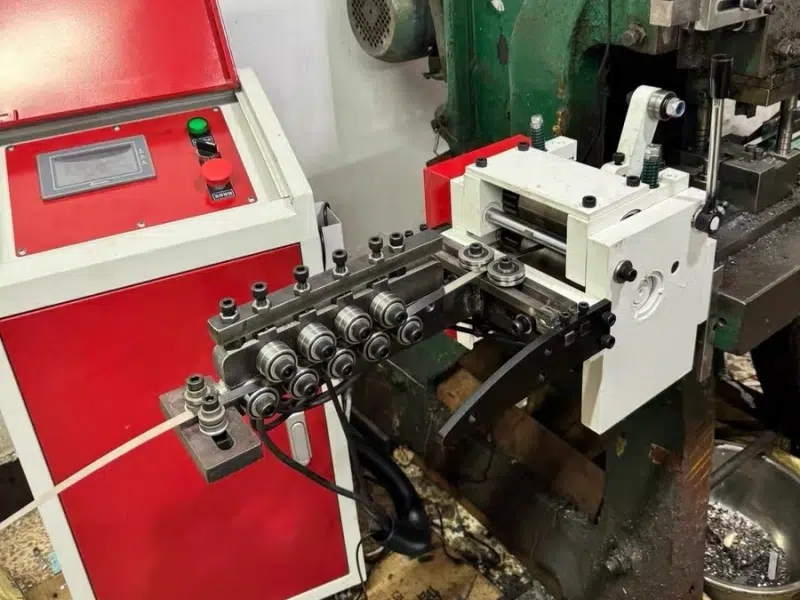

Две полосы или встроенная правка
Траектория меняется, если требуется подавать две полосы либо исправлять кривизну непосредственно перед подачей.

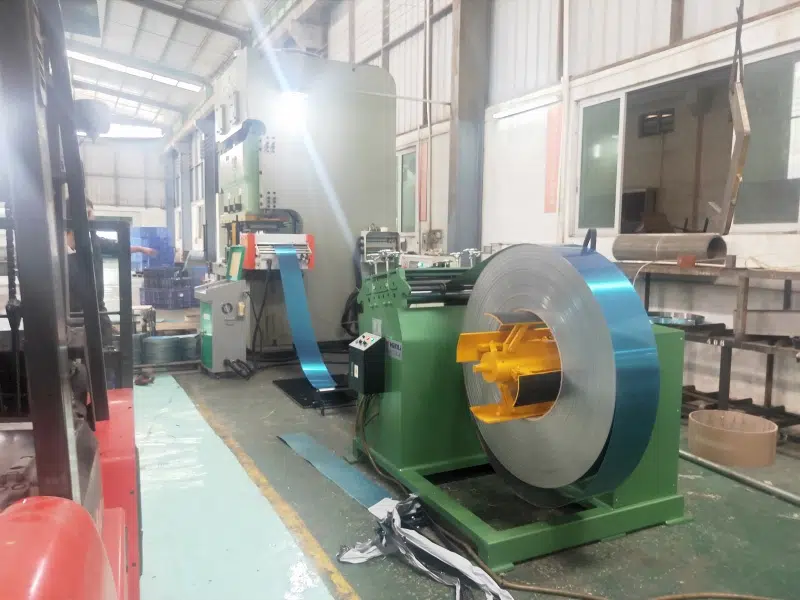

Чувствительная поверхность

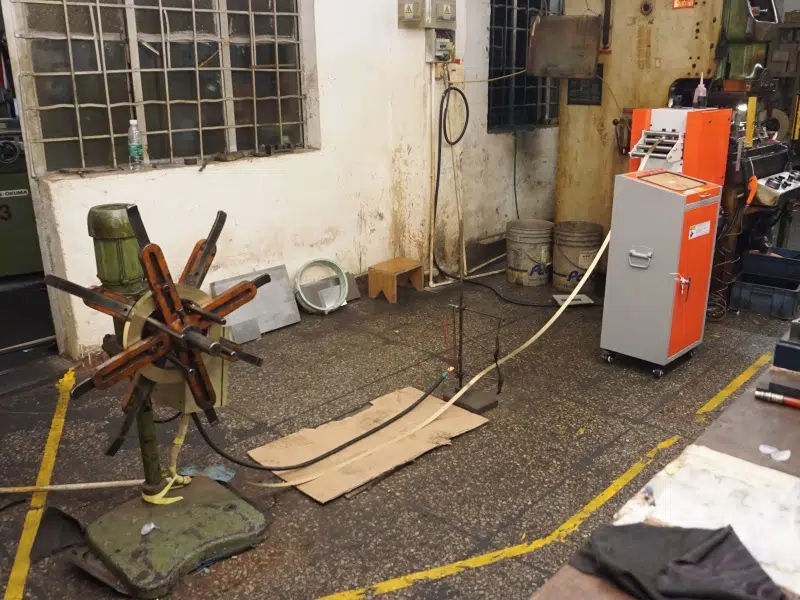

Медь и зеркальная нержавеющая сталь
Давление и поверхность роликов должны удерживать материал без деформации и заметных следов.

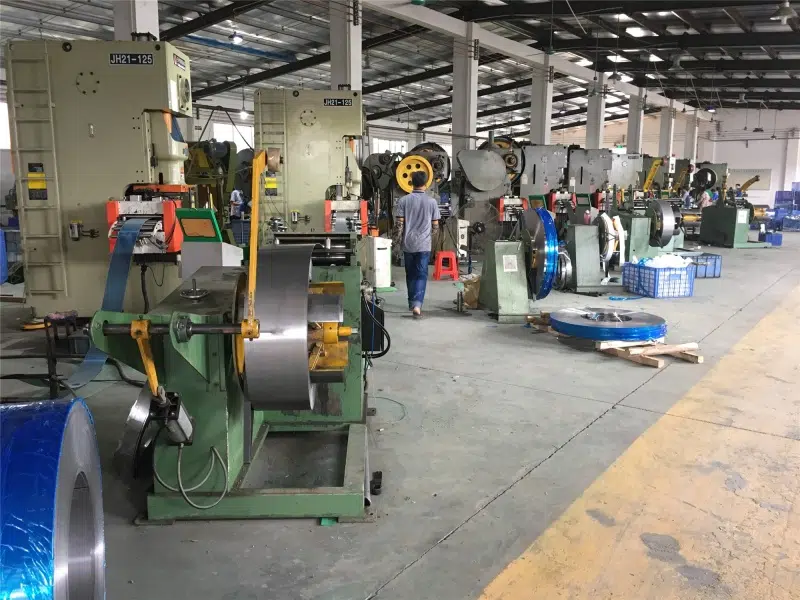

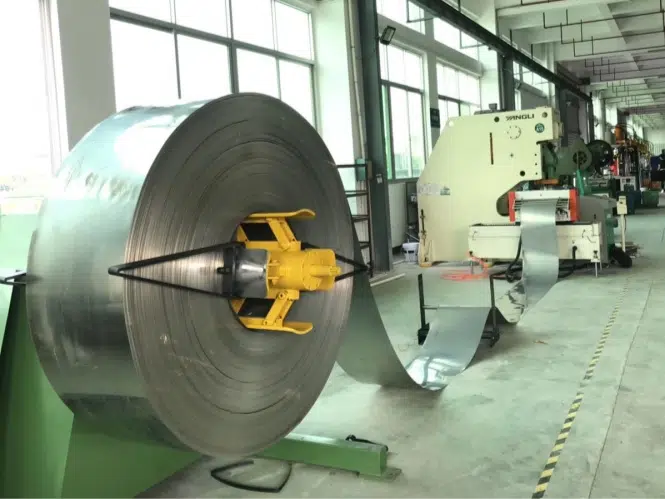

Полная линия
Длинная рулонная линия
Петля и предшествующее оборудование отделяют инерцию рулона от прерывистого движения сервопривода.
Производственные процессы
Какие процессы может обслуживать программируемая подача NC
Длина, скорость и момент подачи согласуются с операцией, штампом и методом резки.

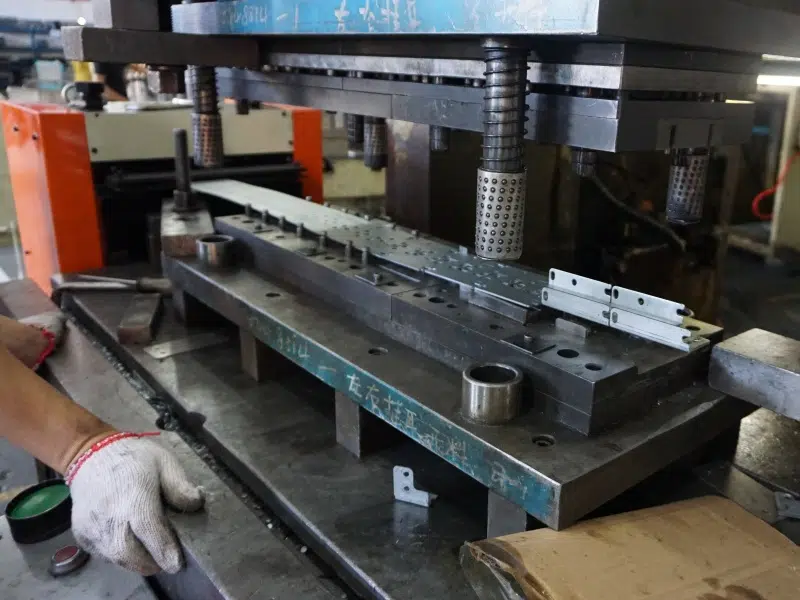

При прогрессивной штамповке NC задаёт шаг между позициями, а пилоты исправляют накопленное отклонение. Для лазерной и поперечной резки подача отмеряет программируемую длину.
Опубликованная точность относится к подающему устройству; точность детали также зависит от плоскостности, проскальзывания, штампа и стабильности пресса.

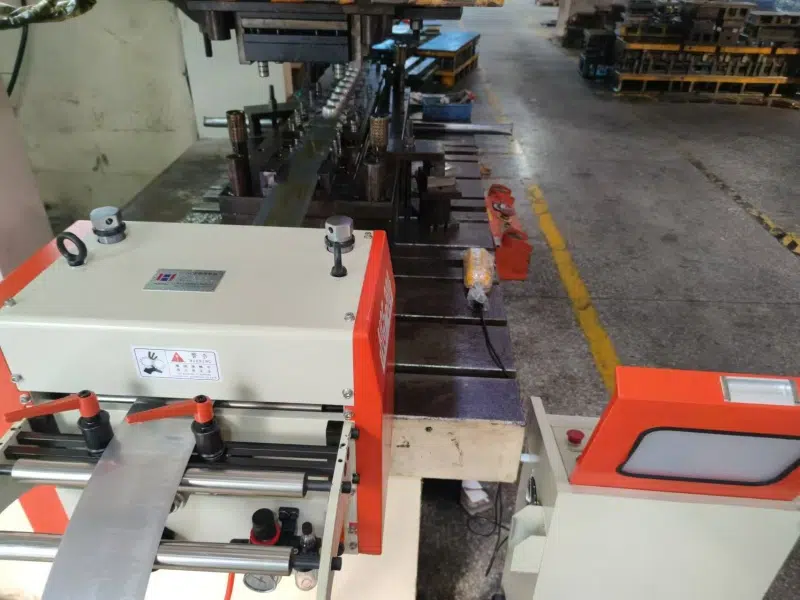

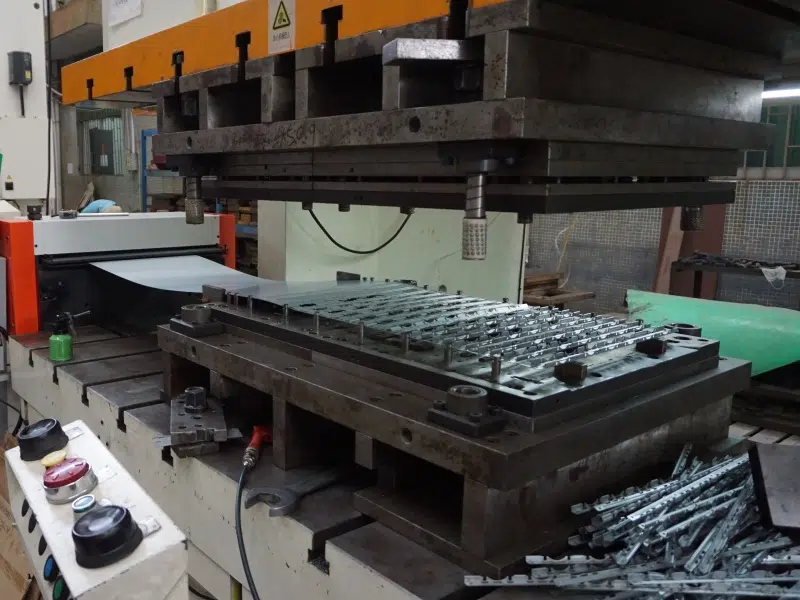

Прогрессивная штамповка
Полоса перемещается на программируемый шаг, а пилоты корректируют положение при освобождении роликов.

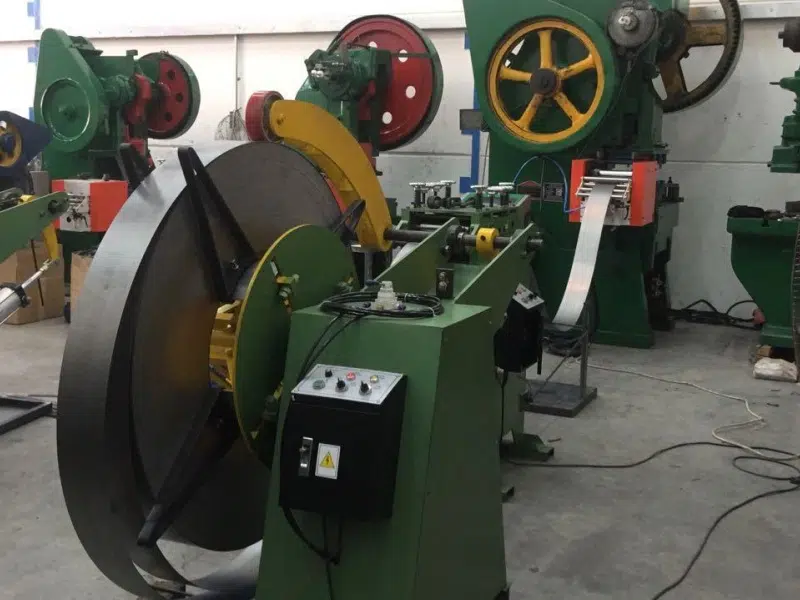

Производство петель
Подача координируется с последовательными операциями пробивки, гибки и формовки.

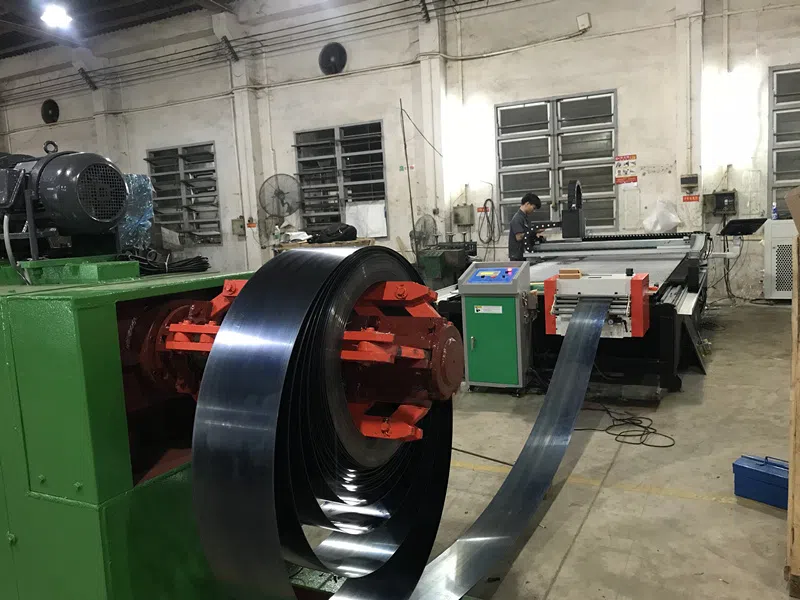

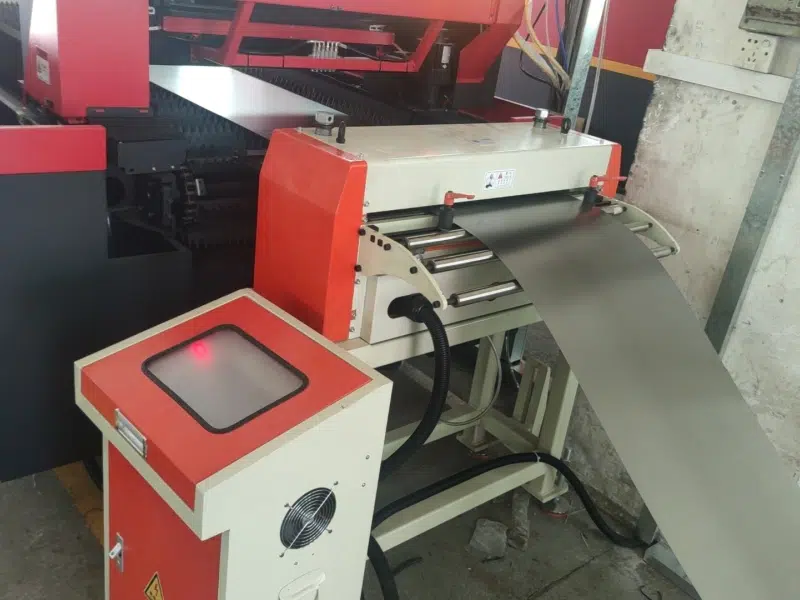

Лазерная резка из рулона
Программируемая подача работает в непрерывной линии раскроя рулонного материала.

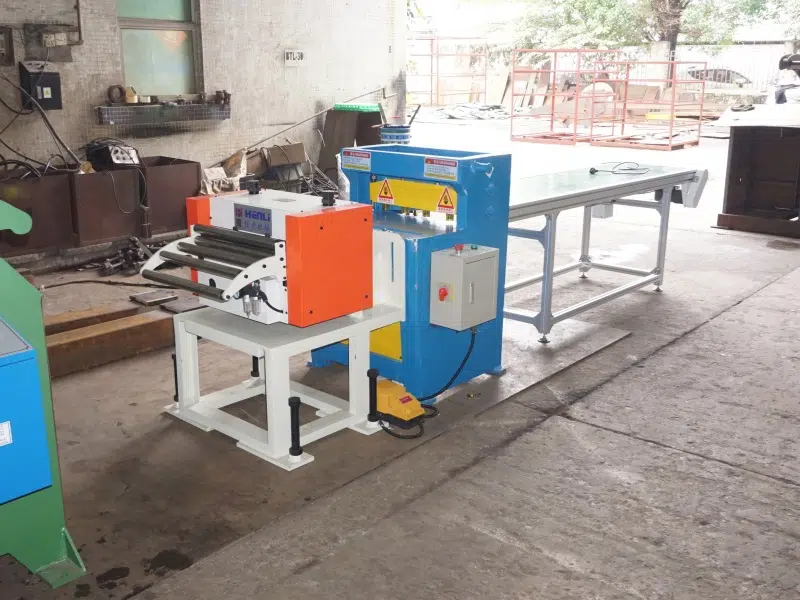

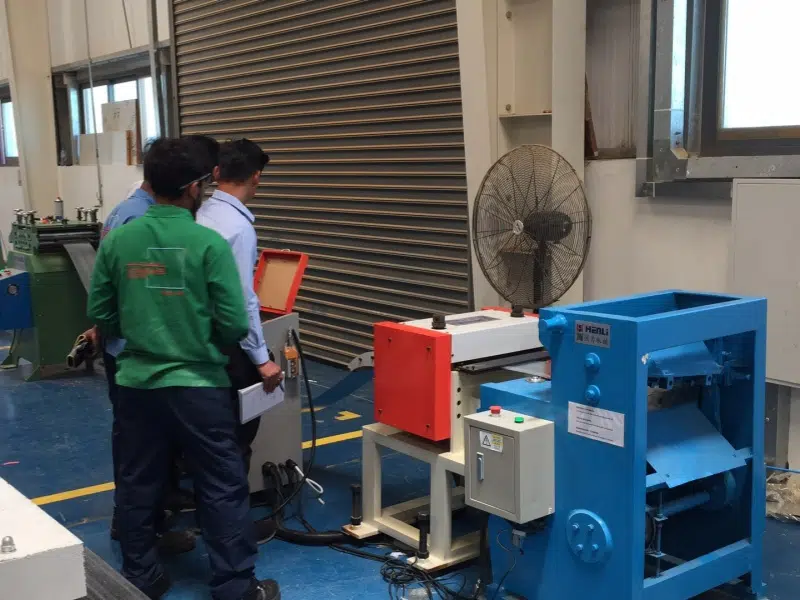

Резка в размер и гильотина
Сервопривод подаёт заданную длину перед гильотиной и помогает организовать выход заготовок.
Промышленное применение
Примеры задач промышленной штамповки
Размер детали, прочность материала, пресс и организация производства меняют итоговую конфигурацию.
Одинаковое обозначение NC может относиться к существенно разным решениям. Компоновку, оборудование до и после подачи, доступ оператора и выгрузку определяют вместе с моделью.
Примеры помогают понять, какие исходные данные влияют на решение; они не заменяют проверку вашего материала.

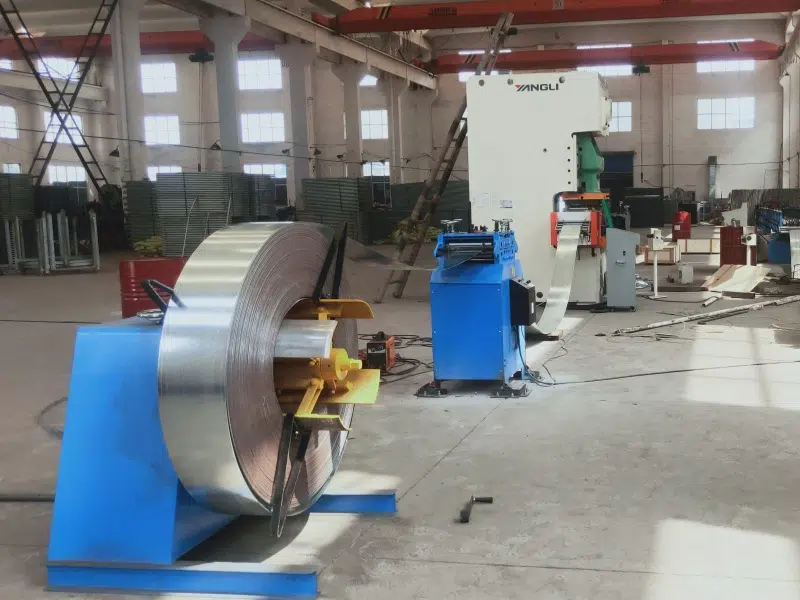

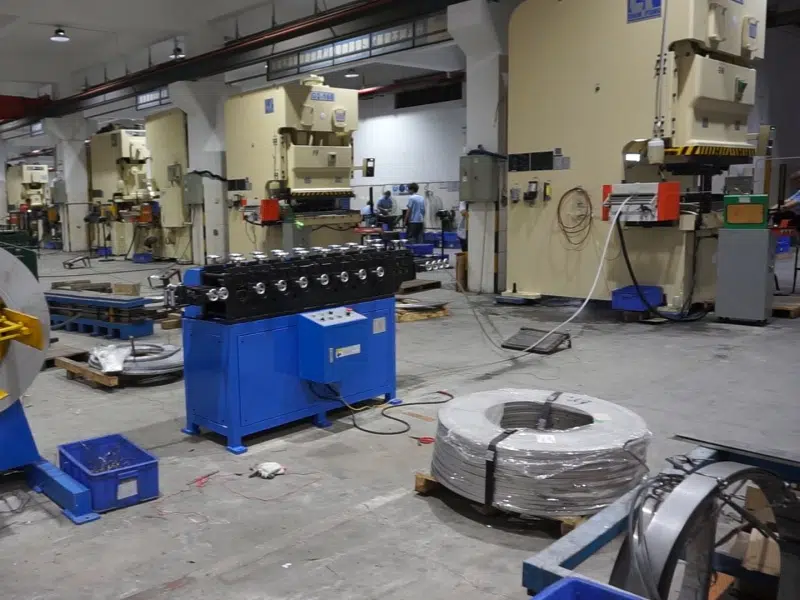

Строительный крепёж
Непрерывная подача для кронштейнов, соединителей и усилителей.

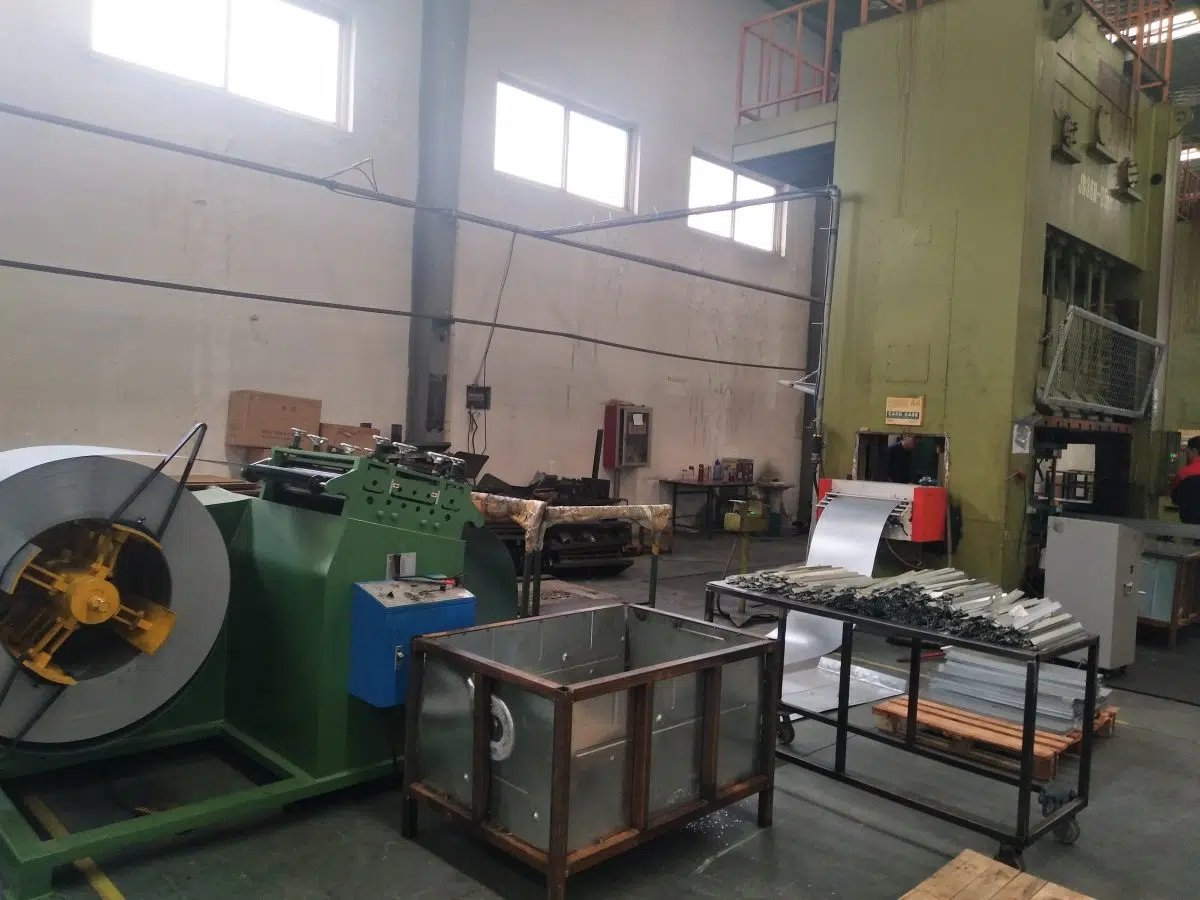

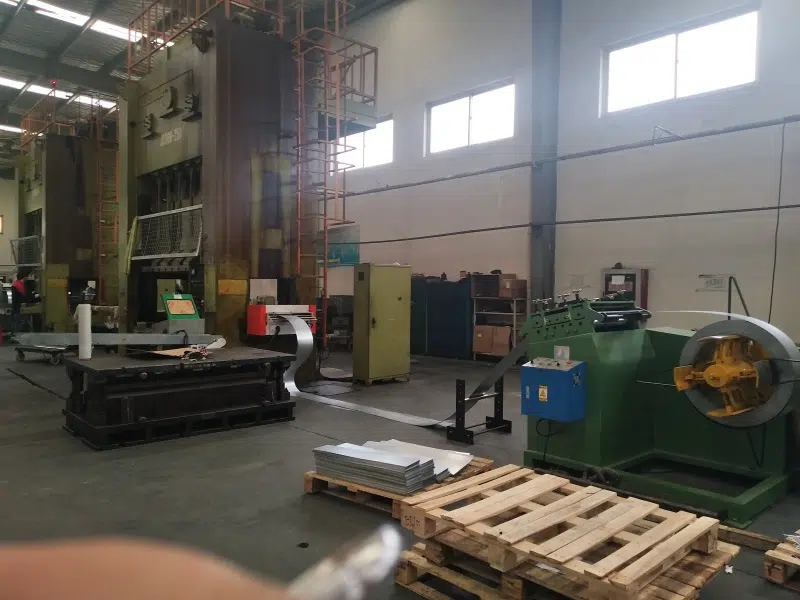

Бытовая техника
Панели и крупные корпуса, где важны плоскостность и качество поверхности.

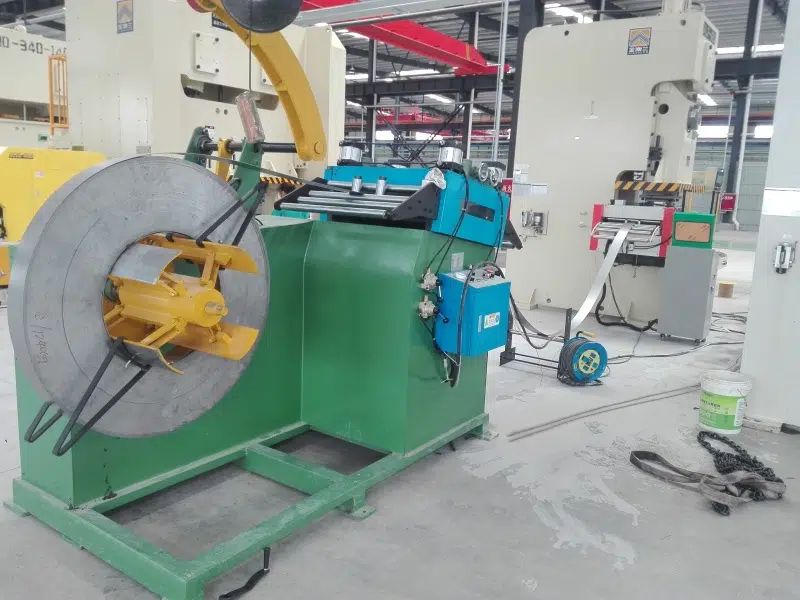

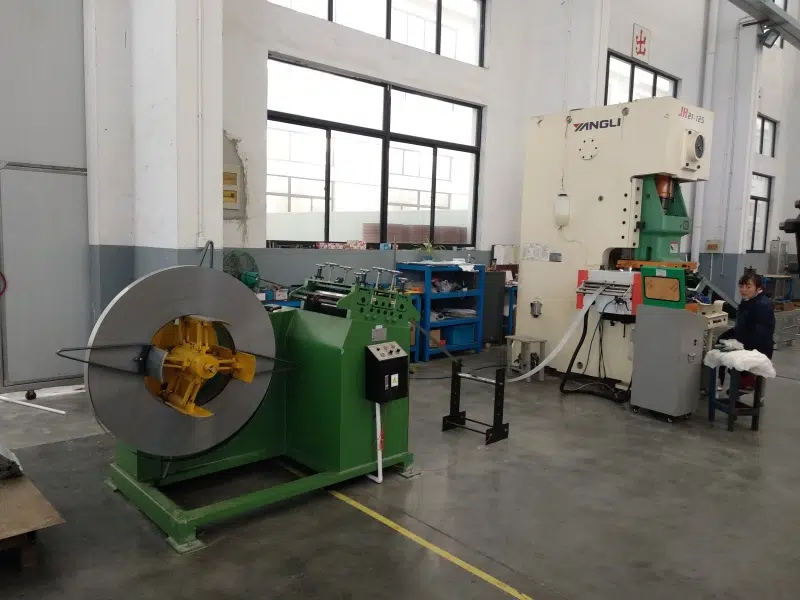

Автомобильные компоненты
Тяжёлые прессы, более прочные материалы и стабильный контроль шага.
Выбор, модернизация и точность
Частые вопросы о подаче NC
Короткие ответы помогают подготовить данные до технической проверки.
01Как выбрать NC-200—NC-1600 и серию A, B, C или D?
Сопоставьте требуемую ширину с фактической толщиной и прочностью материала, длиной подачи и частотой ходов. A, B и C используют схему роликов 1+1, серия D — 2+2. Если максимальная ширина и максимальная толщина относятся к разным деталям, передайте обе комбинации отдельно.
02Чем сервоприводная валковая подача NC отличается от механической?
NC позволяет программировать длину, скорость и несколько рецептов с панели. Механическая подача связана с приводом пресса и может быть удобнее для короткого постоянного шага и высокой скорости. Выбор зависит от изделия, переналадок и требуемого темпа.
03Как выбрать пневматическое или механическое освобождение роликов?
Пневматическое освобождение обычно гибче при модернизации и в универсальных линиях. Механическое выбирают для короткого шага и более высокой скорости, когда освобождение должно непосредственно следовать движению ползуна.
04Можно ли установить устройство на существующий пресс?
Да, после проверки фотографий, модели пресса, высоты подачи, хода, скорости, доступного сигнала или кулачка, места монтажа, опоры, ограждений и положения штампа.
05Как работать с высокопрочным материалом или видимой поверхностью?
Высокопрочный материал может потребовать усиленную серию и отдельную правильную машину. Для меди, зеркальной нержавеющей, окрашенной полосы или защитной плёнки согласуются поверхность роликов, давление и проба на реальном материале.
06Всегда ли достигается точность ±0,05 мм на 100 мм подачи?
Это опубликованная справочная точность подающего устройства. Итог зависит от плоскостности, ускорения, проскальзывания, освобождения роликов, пилотов, штампа, синхронизации и пусконаладки.
07Когда нужно сравнить подачу Zigzag?
Когда детали можно размещать со смещением полосы поперёк, особенно для кругов, ламелей, дисков и посуды. Сначала сравнивают расход рулона при прямой и поперечной раскладке по реальному чертежу.
08От чего зависит цена сервоподачи NC?
От ширины, толщины и прочности материала, серии A–D, мощности сервопривода, способа освобождения, направления подачи и интеграции с прессом. HENLI подтверждает конфигурацию и предложение после получения исходных данных.
Данные для подбора
Подтвердите серию, освобождение и интеграцию
Если максимальная толщина и максимальная ширина относятся к разным деталям, укажите обе комбинации. Добавьте материал, прочность, минимальный и максимальный шаг, SPM, пресс, пилоты, высоту, напряжение и страну назначения.
- Материал, прочность и поверхность
- Ширина и толщина полосы
- Минимальный и максимальный шаг
- Модель, ход и SPM пресса
- Пилоты и способ освобождения
- ID, OD и масса рулона
- Компоновка, направление, высота, напряжение и страна
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
