Постоянный шаг
Стабильная серия, совместимый пресс и определённое окно подачи.
Серия RFS · механически синхронизированная подача
Механическое роликовое подающее устройство RFS для пресса
Для повторяющейся штамповки с постоянным шагом RFS получает движение от выходного вала пресса через эксцентриковый диск и тягу. Выбор зависит от шага, доступного угла цикла, штампа и устойчивости всей линии.
RFS
Справочная частотаДо 600 ход/мин
Максимальная ширина700 мм
Толщина по моделиДо 3,5 мм
Максимальный шаг300 мм
Подходящая задача
Когда имеет смысл выбирать RFS
RFS особенно полезен в стабильном серийном производстве; одной высокой скорости пресса для выбора недостаточно.
Устройство рассчитано на большой объём при постоянной длине подачи. Механическая синхронизация исключает отдельный двигатель подачи и задержки отдельного пневматического привода.
До выбора подтвердите шаг, частоту ходов, доступный угол подачи, момент освобождения для пилотов, положение выходного вала и поведение материала. При частой смене длины сервоподача NC обычно гибче.

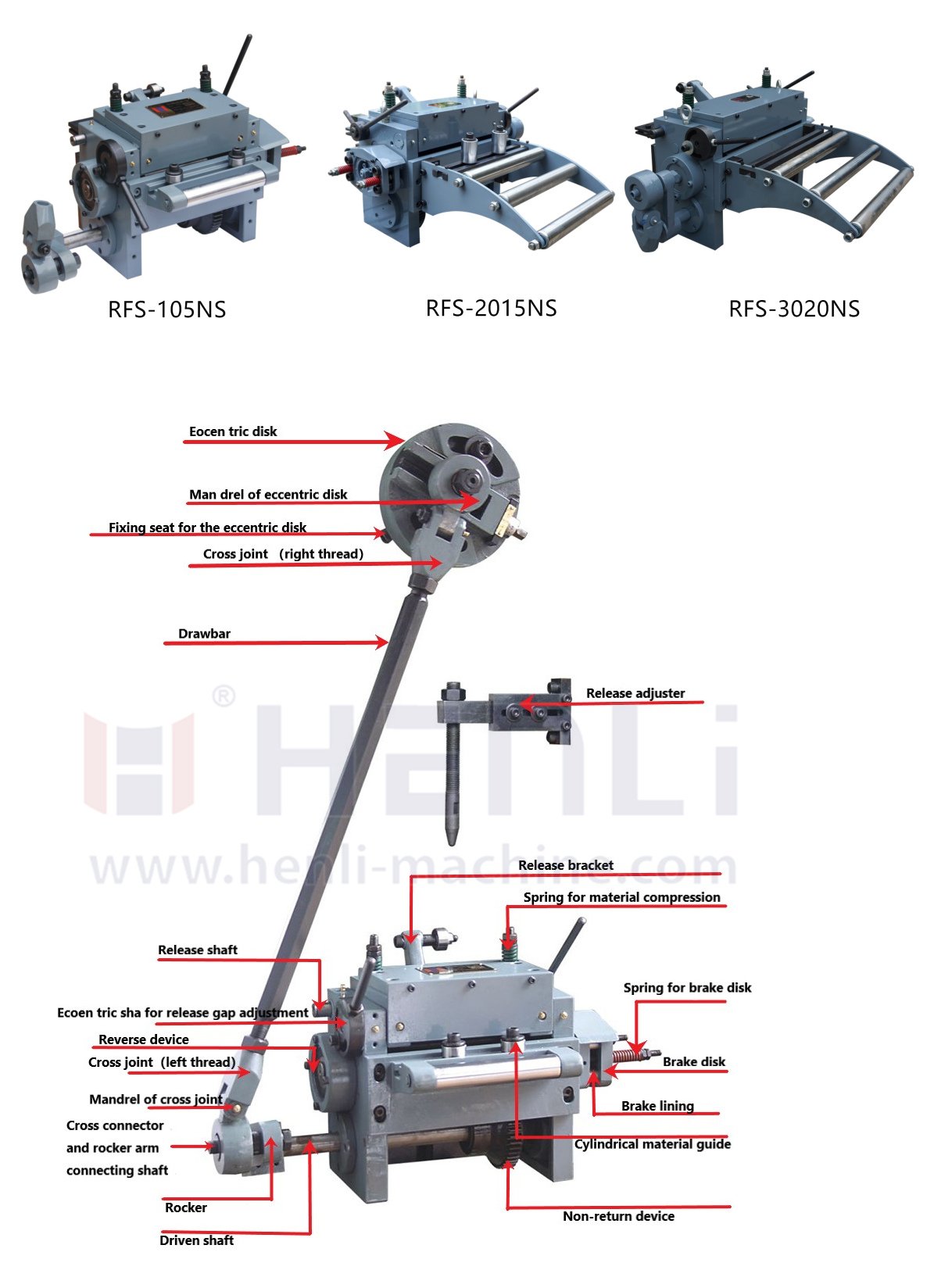

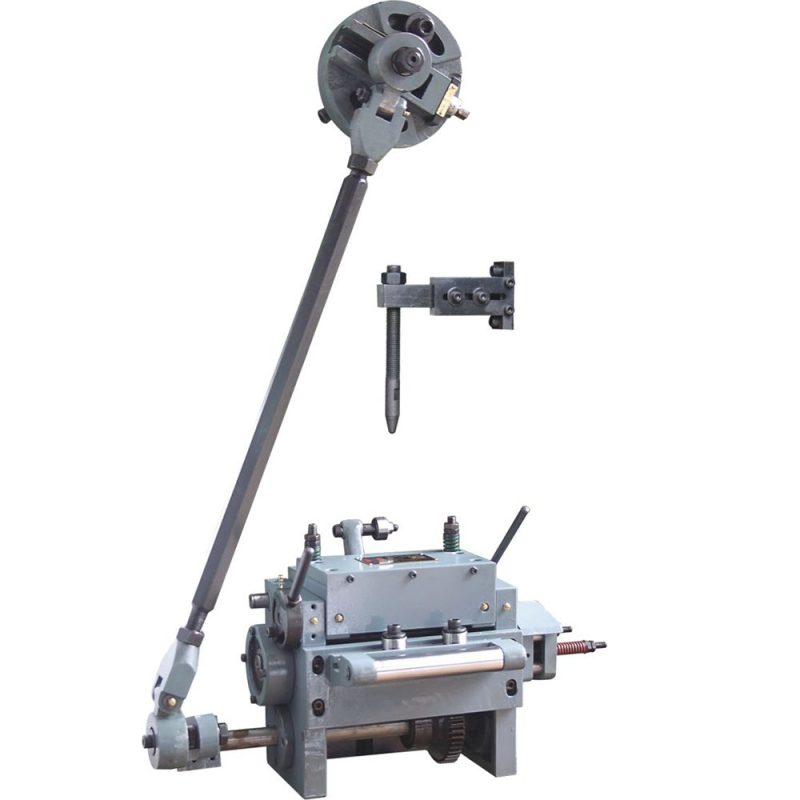

Механический привод
Выходной вал, эксцентриковый диск, тяга и связь с прессом.
Без отдельного привода
Движение подачи создаётся механикой пресса.
Сравните с сервоподачей
При частой смене рецептов сначала оцените необходимую гибкость.

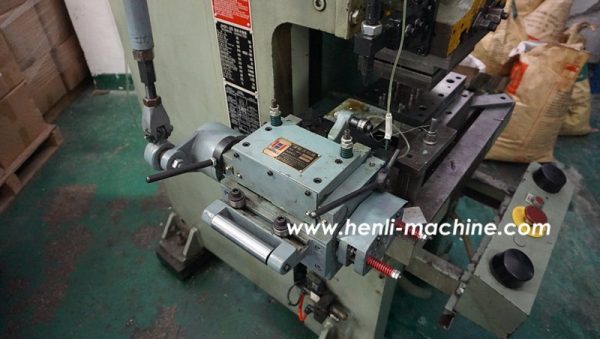

Механическая стабильность
Как RFS сохраняет повторяемость на высокой скорости
Низкая инерция, стабильное торможение и движение без обратного люфта поддерживают повторяемый шаг.
В конструкции применяются подшипники NSK и хромированные ролики твёрдостью HRC60. Полые ролики уменьшают вращающуюся массу, дисковый тормоз стабилизирует остановку, а противооткатный узел препятствует обратному проскальзыванию.
Результат зависит от сочетания материала, шага, синхронизации пресса и освобождения для пилотов; подача не компенсирует нестабильность предыдущих модулей линии.
Односторонние подшипники
Твёрдосплавные вставки и обработанные шестерни уменьшают износ.
Полые ролики HRC60
Меньше инерция при разгоне и остановке.
Дисковый тормоз
Полная контактная поверхность стабилизирует торможение.
Противооткатный узел
Предотвращает обратное движение нижнего ролика.
Трёхсекционная тяга
Расширяет диапазон регулировки по высоте.
Микрорегулировка
Начиная с 1310NS позволяет точнее настроить шаг.

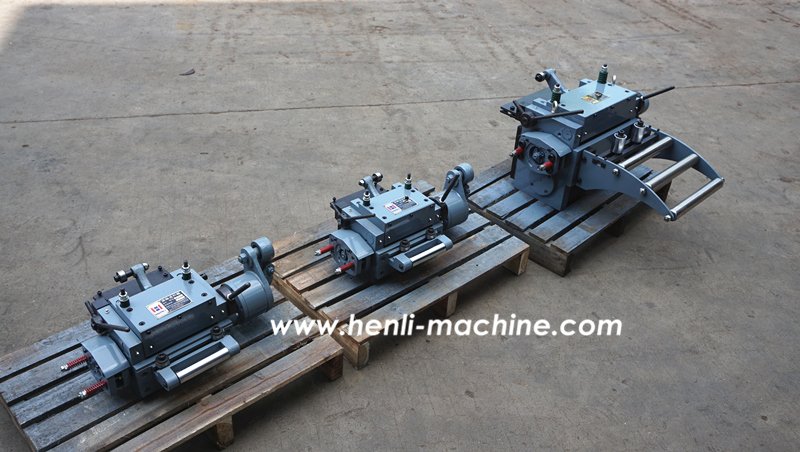

Выбор по способности
Выберите модель RFS по ширине, шагу и толщине
Таблица содержит 39 моделей; окончательно также проверяются пресс, штамп и материал.
Сначала определите максимальную фактическую ширину полосы, длину подачи и толщину. Затем проверьте высоту линии и массу устройства для опоры и совмещения со входом штампа.
До 600 SPM — не универсальная скорость для всех моделей и шагов. Реальный темп зависит от длины подачи, доступного угла, синхронизации штампа, пресса и материала.
На узком экране таблица прокручивается горизонтально.
| Модель | Ширина, мм | Шаг, мм | Толщина, мм | Высота линии, мм | Масса, кг |
|---|---|---|---|---|---|
| RFS-105NS | 100 | 50 | 0–1,6 | 55–100 | 64 |
| RFS-205NS | 200 | 50 | 0–1,6 | 55–100 | 87 |
| RFS-255NS | 250 | 50 | 0–1,6 | 55–100 | 95 |
| RFS-305NS | 300 | 50 | 0–1,6 | 55–100 | 103 |
| RFS-355NS | 350 | 50 | 0–1,6 | 55–100 | 111 |
| RFS-405NS | 400 | 50 | 0–1,6 | 55–100 | 120 |
| RFS-455NS | 450 | 50 | 0–1,6 | 55–100 | 131 |
| RFS-505NS | 500 | 50 | 0–1,6 | 55–100 | 141 |
| RFS-555NS | 550 | 50 | 0–3,5 | 55–100 | 151 |
| RFS-605NS | 600 | 50 | 0–1,6 | 55–100 | 161 |
| RFS-138NS | 130 | 80 | 0–1,6 | 60–120 | 76 |
| RFS-188NS | 180 | 80 | 0–1,6 | 60–120 | 84 |
| RFS-1310NS | 130 | 100 | 0–3,5 | 70–140 | 142 |
| RFS-2010NS | 200 | 100 | 0–3,5 | 70–140 | 155 |
| RFS-3010NS | 300 | 100 | 0–3,5 | 70–140 | 180 |
| RFS-4010NS | 400 | 100 | 0–3,5 | 70–140 | 200 |
| RFS-5010NS | 500 | 100 | 0–3,5 | 70–140 | 220 |
| RFS-6010NS | 600 | 100 | 0–3,5 | 70–140 | 240 |
| RFS-7010NS | 700 | 100 | 0–3,5 | 70–140 | 260 |
| RFS-1315NS | 130 | 150 | 0–3,5 | 70–140 | 143 |
| RFS-2015NS | 200 | 150 | 0–3,5 | 70–140 | 156 |
| RFS-3015NS | 300 | 150 | 0–3,5 | 70–140 | 181 |
| RFS-4015NS | 400 | 150 | 0–3,5 | 70–140 | 201 |
| RFS-5015NS | 500 | 150 | 0–3,5 | 70–140 | 221 |
| RFS-6015NS | 600 | 150 | 0–3,5 | 70–140 | 241 |
| RFS-7015NS | 700 | 150 | 0–3,5 | 70–140 | 261 |
| RFS-1320NS | 130 | 200 | 0–3,5 | 70–140 | 146 |
| RFS-2020NS | 200 | 200 | 0–3,5 | 70–140 | 159 |
| RFS-3020NS | 300 | 200 | 0–3,5 | 70–140 | 184 |
| RFS-4020NS | 400 | 200 | 0–3,5 | 70–140 | 204 |
| RFS-5020NS | 500 | 200 | 0–3,5 | 70–140 | 224 |
| RFS-6020NS | 600 | 200 | 0–3,5 | 70–140 | 244 |
| RFS-7020NS | 700 | 200 | 0–3,5 | 70–140 | 264 |
| RFS-2030NS | 200 | 300 | 0–3,5 | 100–190 | 223 |
| RFS-3030NS | 300 | 300 | 0–3,5 | 100–190 | 251 |
| RFS-4030NS | 400 | 300 | 0–3,5 | 100–190 | 279 |
| RFS-5030NS | 500 | 300 | 0–3,5 | 100–190 | 307 |
| RFS-6030NS | 600 | 300 | 0–3,5 | 100–190 | 335 |
| RFS-7030NS | 700 | 300 | 0–3,5 | 100–190 | 363 |
Параметры предназначены для предварительного выбора. Подтвердите материал, доступный угол, SPM, пилоты, крепление и устойчивость линии.
Комплект и поверхность
Механический комплект, отделка и защита полосы
Исполнение корпуса, связь с прессом и поверхность роликов выбираются вместе с задачей.
Стандартный комплект согласуется с выходным валом, стороной установки и высотой подачи. Для чувствительной поверхности сравниваются ролики PU.
Схема подачи и вытяжки требует двух согласованных устройств и проверки траектории полосы по обе стороны штампа.

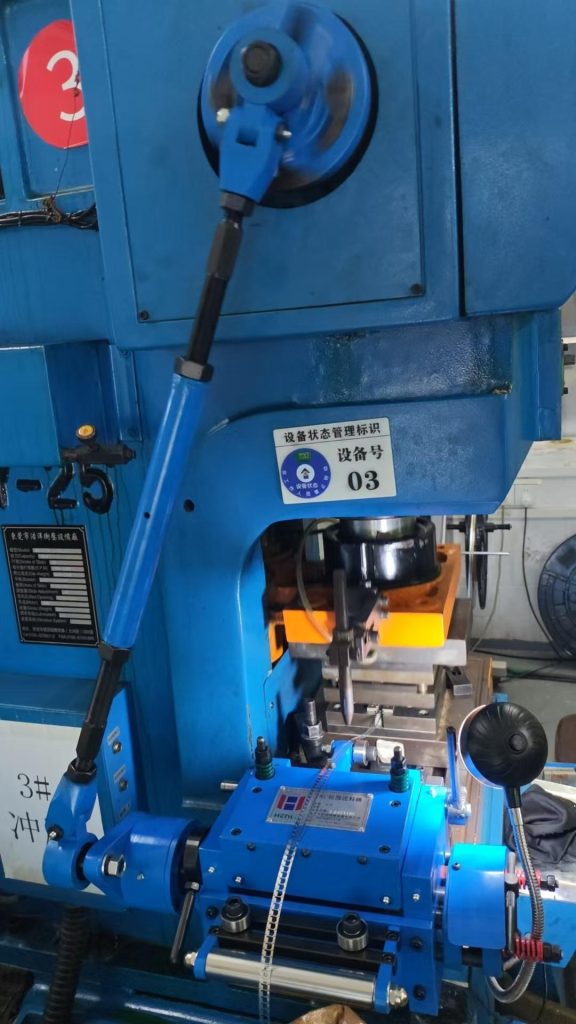

Индивидуальная окраска
Цвет корпуса можно согласовать с линией.

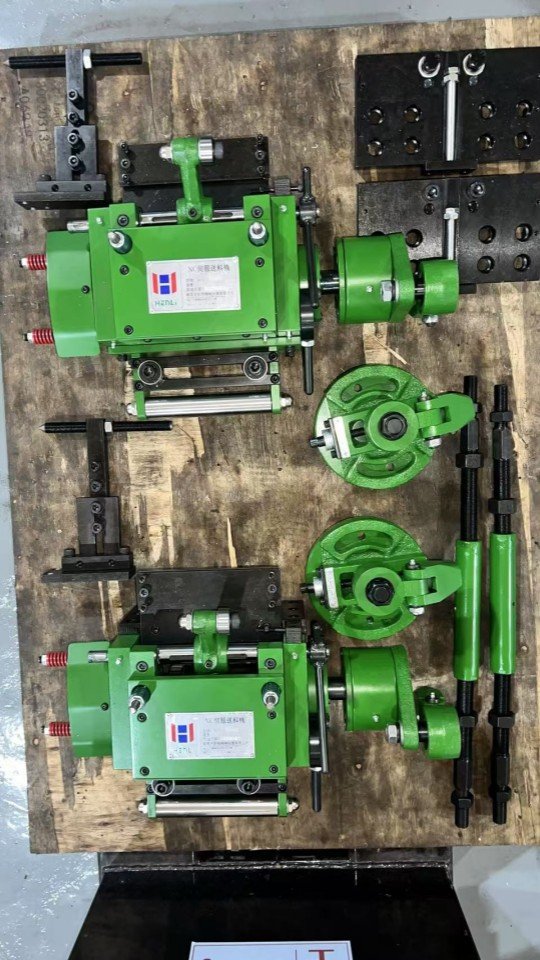

Полный комплект связи
Эксцентрик, тяга и крепёж под компоновку пресса.

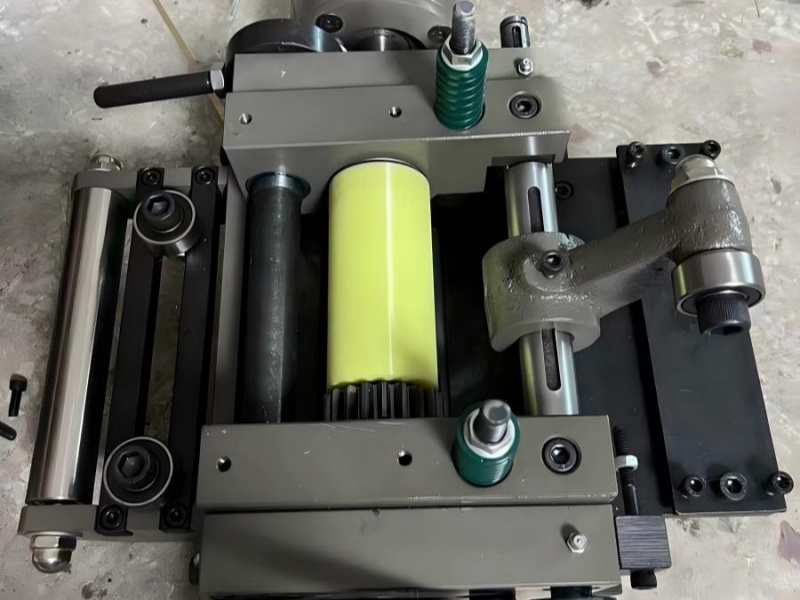

Ролики PU
Для полосы с чувствительным покрытием или поверхностью.

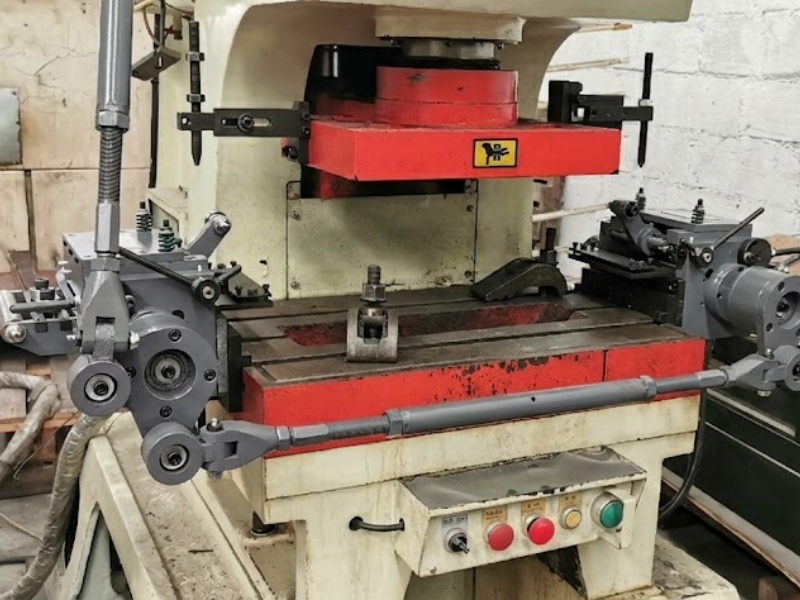

Подача и вытяжка
Два устройства координируют полосу до и после штампа.
Настройка перед запуском
Четыре регулировки до начала производства
Высота, шаг, давление и освобождение настраиваются на реальном прессе и материале.
Проверьте совмещение с линией штампа, затем настройте длину подачи и давление роликов без повреждения полосы.
Освобождение должно срабатывать до коррекции положения пилотами.

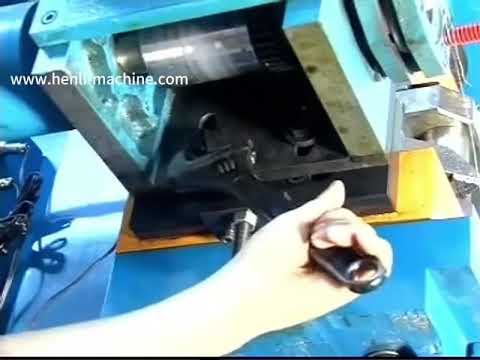

Монтажная высота
Совместить траекторию полосы со входом штампа.
Длина подачи
Настроить эксцентрик и тягу под постоянный шаг.

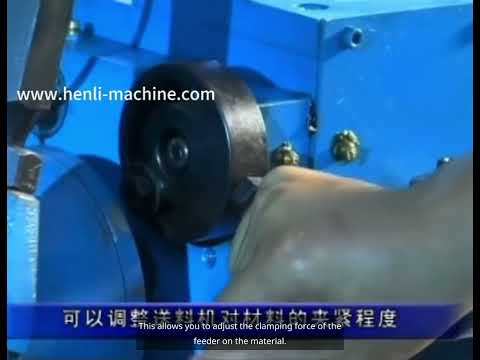

Давление роликов
Удерживать полосу без проскальзывания и следов.
Освобождение для пилотов
Дать пилотам скорректировать положение полосы.
Интеграция с прессом
Высокоскоростной или обычный механический пресс
RFS наиболее эффективен на механическом прессе высокой скорости, но применим и для совместимой обычной машины.
На высокоскоростном прессе прямой привод может работать до 600 SPM, если это допускают шаг, угол и синхронизация штампа.
На обычном механическом прессе цель чаще состоит в повторяемом фиксированном шаге и простой автоматизации.

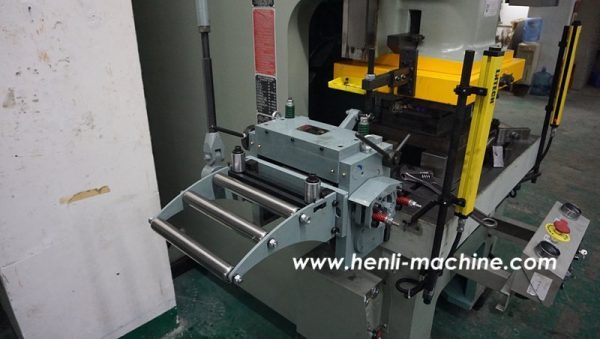

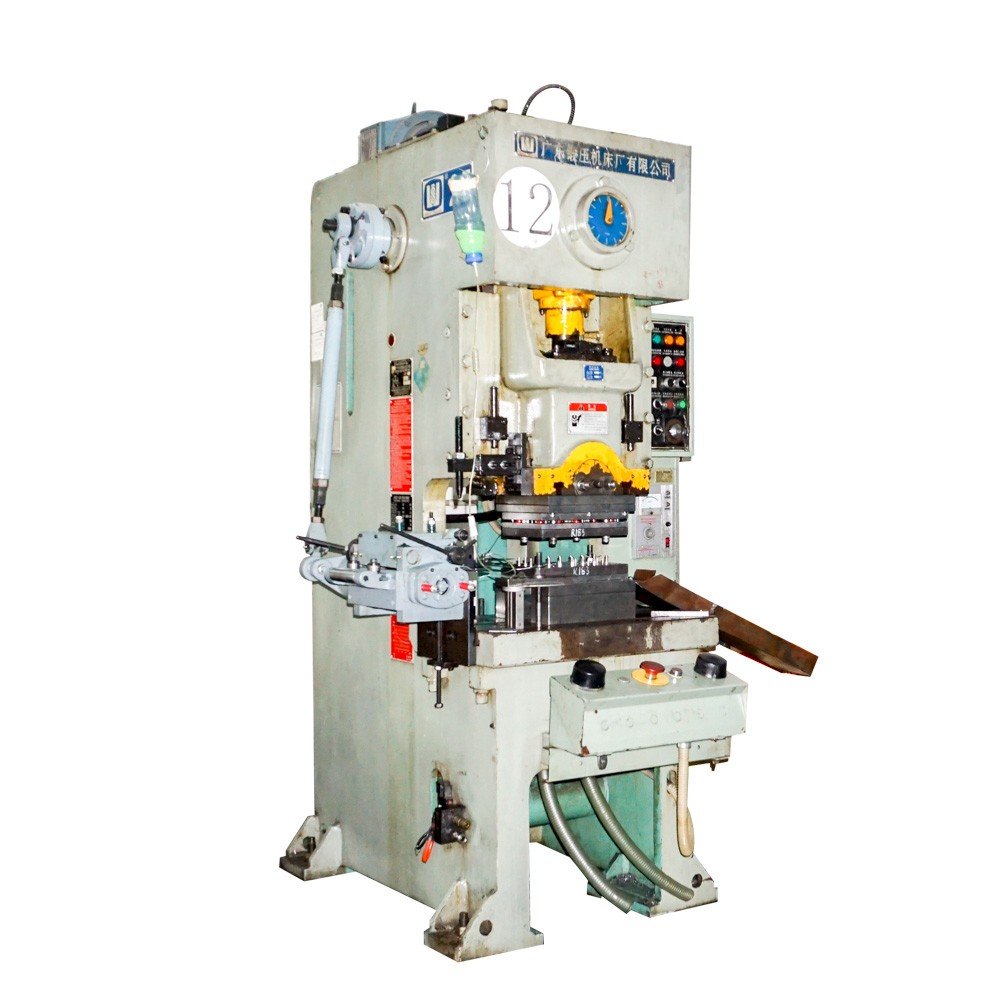

Высокоскоростной пресс
Основное применение для большого объёма и постоянного шага.

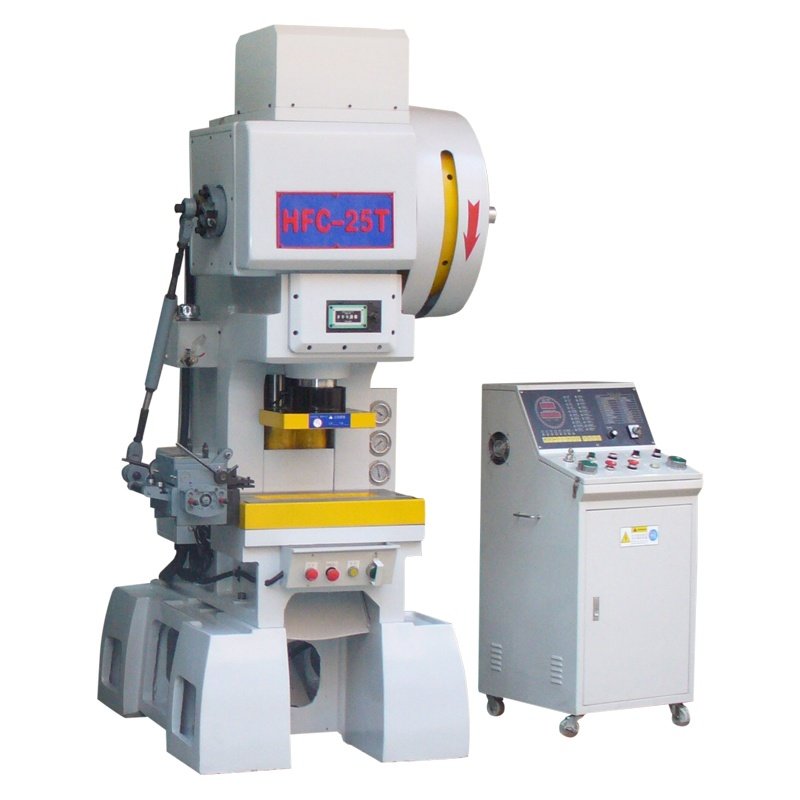

Обычный механический пресс
Повторяемая подача при более умеренном темпе.
Оборудование до подачи
Три конфигурации линии перед RFS
Устойчивость шага начинается с размотки, правки и правильной петли до подающего устройства.
Раздельная линия, люлька 2-в-1 или горизонтальный разматыватель выбираются по массе рулона, толщине, поверхности, ID и месту в цехе.
Полоса с натяжением, памятью рулона или недостаточной плоскостностью ограничит скорость даже при правильно выбранном RFS.

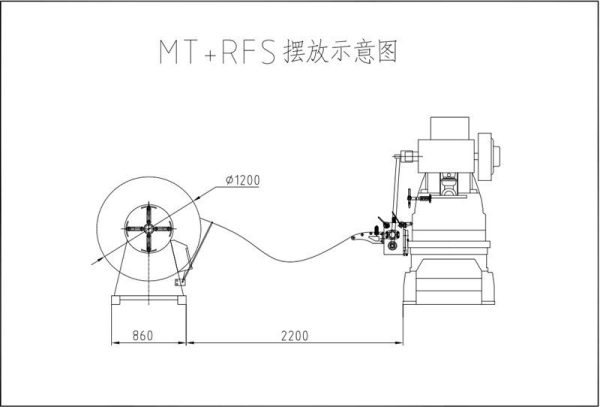

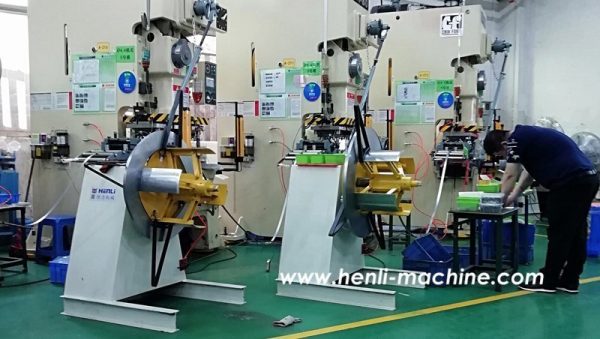

Классическая раздельная линия
Моторизованный разматыватель MT, при необходимости отдельная правильная машина, затем RFS.

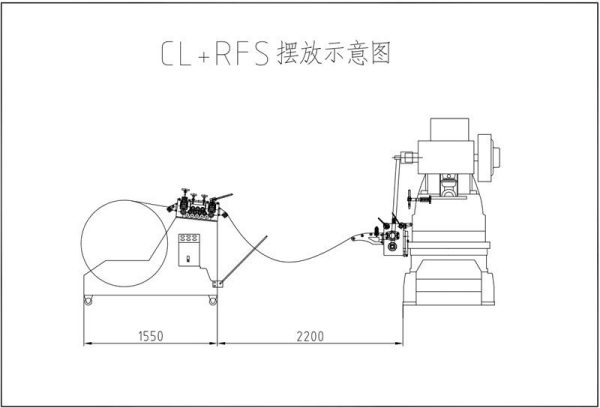

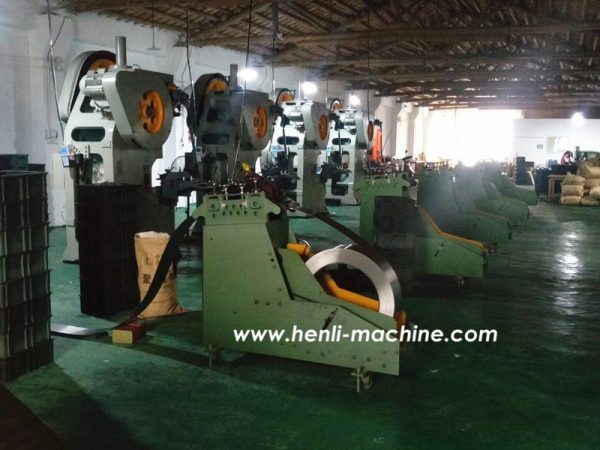

Компактная линия с люлькой
CL 2-в-1 + RFS для лёгкой или тонкой полосы и ограниченного пространства.

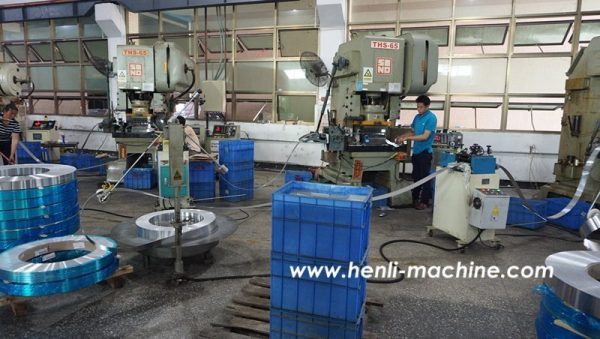

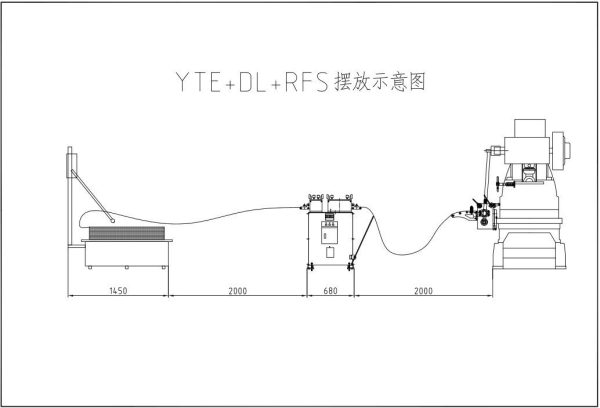

Точная линия для тонкой полосы
Горизонтальный YTE + правильная DL + RFS для узкого и чувствительного материала.
Выбор, интеграция и параметры
Частые вопросы: Серия RFS
Короткие ответы помогают подготовить данные до технической проверки.
01Может ли RFS работать при 500–600 ход/мин?
До 600 SPM возможно в подходящих условиях. Реальный темп зависит от шага, доступного угла, синхронизации штампа, материала, пресса и устойчивости линии.
02Когда выбирать RFS, а когда сервоподачу NC?
RFS подходит для постоянного шага, повторяющейся большой серии. При частой смене шага и рецептов сервоподача NC обычно гибче.
03Нужны ли электричество или сжатый воздух для движения подачи?
Движение RFS поступает механически от выходного вала пресса через эксцентрик и тягу; отдельный двигатель или пневмоклапан не создают шаг.
04Для чего нужен противооткатный узел?
Он препятствует обратному проскальзыванию нижнего ролика и поддерживает движение без люфта. Необходимость подтверждается по скорости и материалу.
05Какие данные нужны для установки на мой пресс?
Нужны ширина, толщина, шаг, скорость, доступный угол, выходной вал, высота линии, пилоты, опора и монтажное пространство.
06От чего зависит цена RFS?
От модели, шага, комплекта связи с прессом, роликов PU, противооткатного узла, интеграции и страны назначения.
Данные для подбора
Подтвердите RFS и механический комплект
Передайте материал, ширину, толщину, постоянный шаг, модель и скорость пресса, доступный угол, положение выходного вала и необходимость освобождения для пилотов.
- Материал, ширина и толщина
- Постоянная длина подачи
- Модель и частота ходов пресса
- Доступный угол подачи
- Положение выходного вала
- Высота и сторона установки
- Пилоты, ролики PU и противооткатный узел
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
