Короткий шаг и высокий темп
Повторяющаяся серия с определённым окном подачи.
Серия HG · механический захват для короткого шага

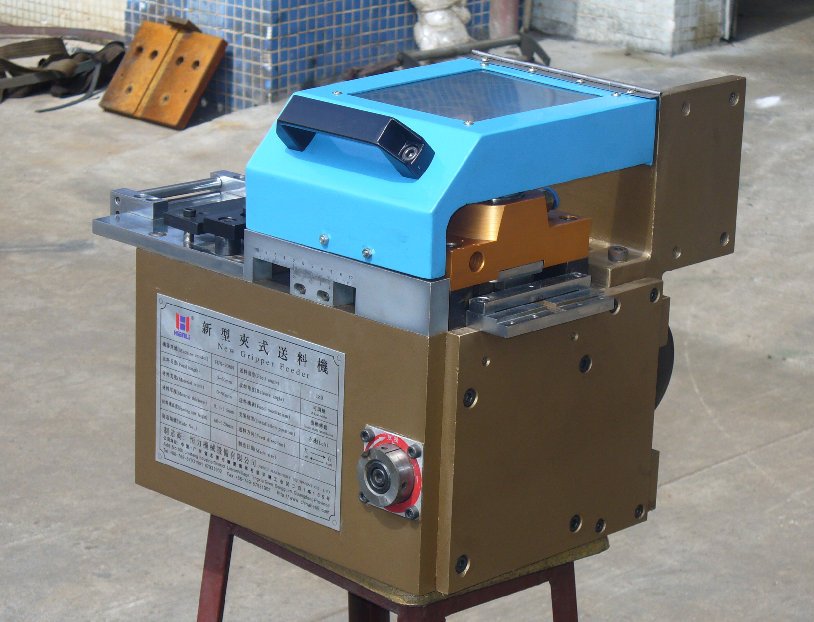

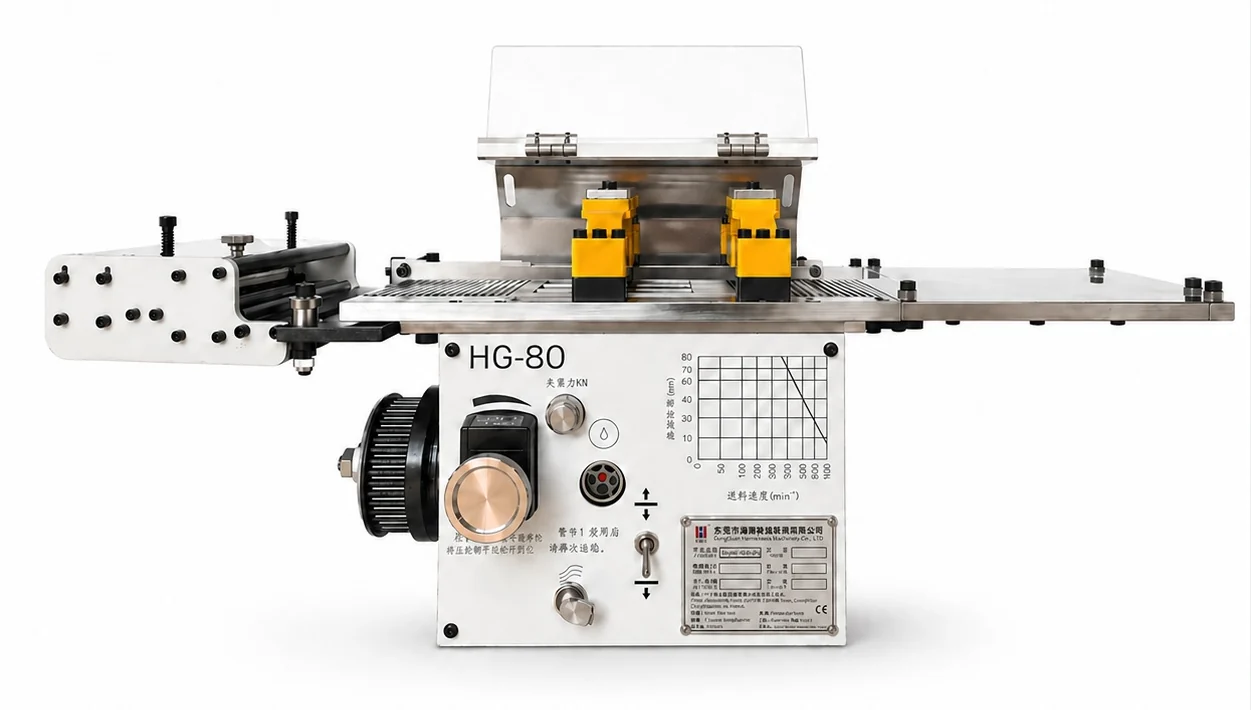

Клещевое подающее устройство HG для высокоскоростной штамповки
HG синхронизирует захват и перемещение узкой полосы с механическим прессом. Серия рассчитана на короткий постоянный шаг; выбор зависит от ширины, толщины, SPM, пилотов, поверхности и механической связи с прессом.
HG
Максимальная частотаДо 800 ход/мин
Ширина8–150 мм
Толщина0,04–2,0 мм
Справочная точность±0,025 мм
Подходящий процесс
Когда выбирать клещевую подачу HG
HG подходит для узкой полосы, короткого постоянного шага и стабильной высокоскоростной серии.
Механический захват перемещает полосу в согласованной фазе пресса и освобождает её для пилотов.
Если шаг часто меняется или требуется много рецептов, сравните сервоподачу NC.
Узкая или чувствительная полоса
Захват работает на локальной зоне материала.
Стабильный прогрессивный штамп
Пилоты и механика должны повторять один цикл.
Сравните с сервоподачей
NC гибче при частой смене длины и программы.
Механическая синхронизация
Как HG синхронизирует полосу с высокоскоростным прессом

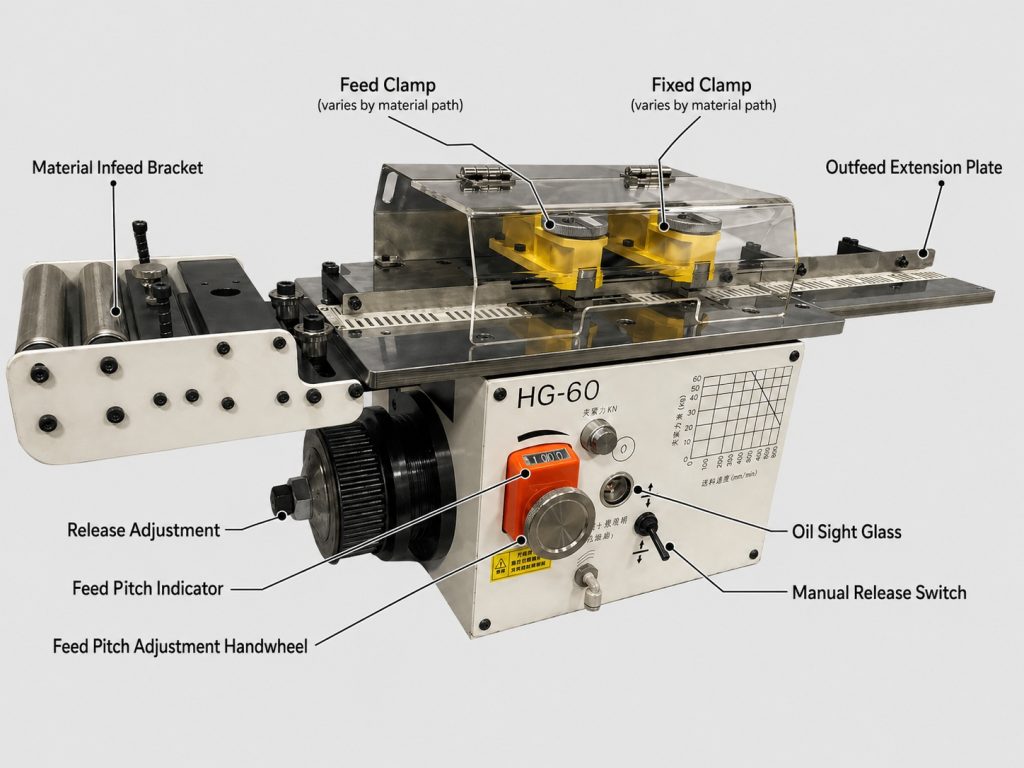

Неподвижная и подвижная клещи поочерёдно удерживают и передают полосу.
Кулачковая последовательность управляет захватом, движением, остановкой и освобождением. Смазка и отсутствие люфта важны для повторяемости.

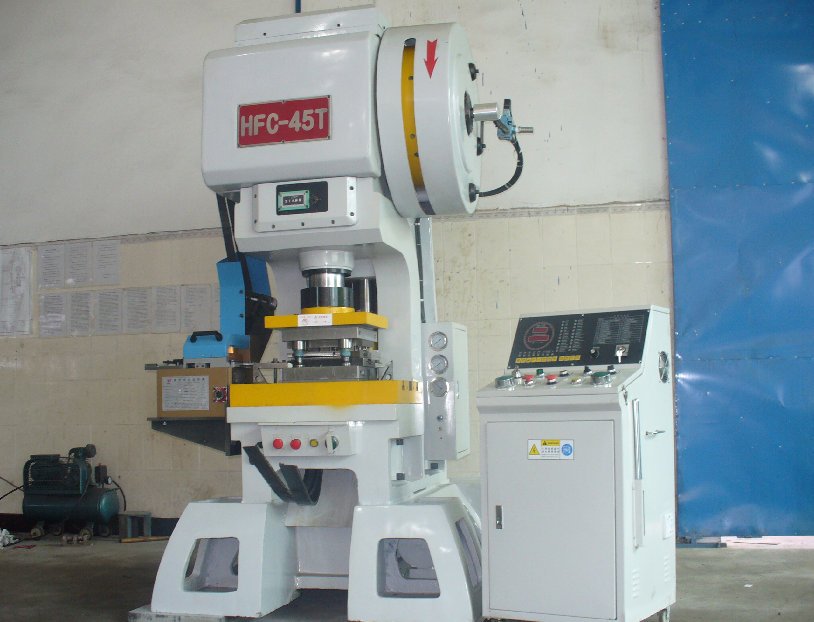

Механическое соединение, угол подачи и положение пилотов согласуются с конкретным прессом.
Три модели
HG-60, HG-80 или HG-80W: шаг, ширина и SPM
Модель выбирается по полной комбинации материала и производственного цикла.
HG-60
Шаг до 60 мм, ширина до 110 мм, до 800 SPM.
HG-80
Шаг до 80 мм, ширина до 110 мм, до 700 SPM.
HG-80W
Шаг до 80 мм, ширина до 150 мм, до 400 SPM.
На узком экране таблица прокручивается горизонтально.
| Параметр | HG-60 | HG-80 | HG-80W |
|---|---|---|---|
| Длина подачи | 0–60 мм | 0–80 мм | 0–80 мм |
| Толщина | 0,04–2,0 мм | 0,04–2,0 мм | 0,04–2,0 мм |
| Ширина | 8–110 мм | 8–110 мм | 8–150 мм |
| Максимальная частота | 800 SPM | 700 SPM | 400 SPM |
| Максимальная скорость | 25 м/мин | 25 м/мин | 25 м/мин |
| Угол подачи | 155° | 155° | 155° |
| Справочная точность | ±0,025 мм | ±0,025 мм | ±0,025 мм |
| Угол освобождения | ≈69° | ≈69° | ≈69° |
| Смазка | Принудительная система | Принудительная система | Принудительная система |
| Усилие зажима | 400–1200 Н | 400–1200 Н | 400–1200 Н |
| Давление воздуха | 5 кгс/см² | 5 кгс/см² | 5 кгс/см² |
| Ориентировочная масса | 70 кг | 70 кг | 70 кг |
Максимальные значения не гарантируются одновременно; проверьте материал, шаг, SPM, пресс, пилоты и монтаж.
Регулировка
Видимые настройки толщины и длины подачи
Две регулировки выполняются до запуска и фиксируются для стабильной серии.

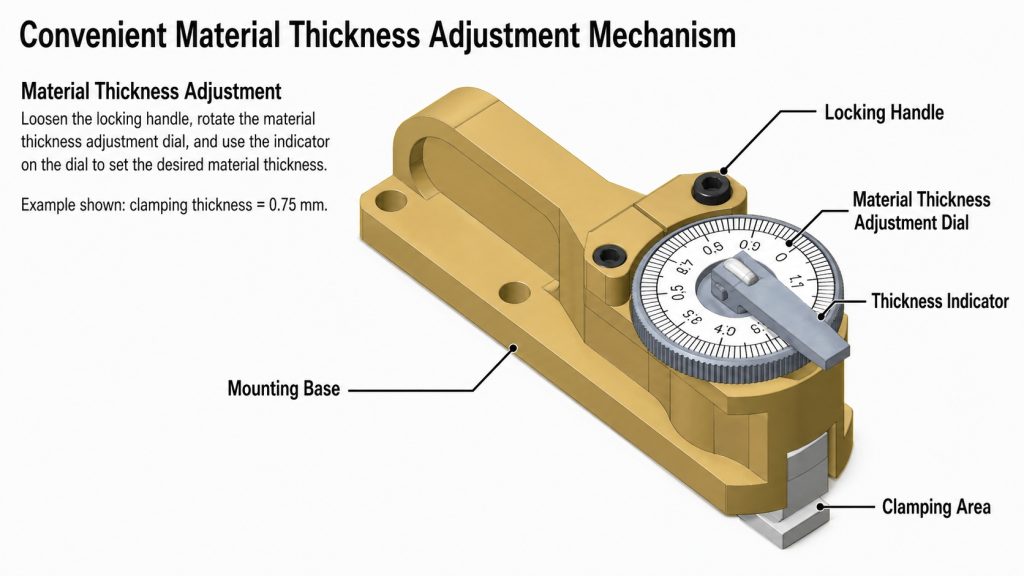

Зазор захвата настраивают по толщине материала, не создавая следов и проскальзывания.

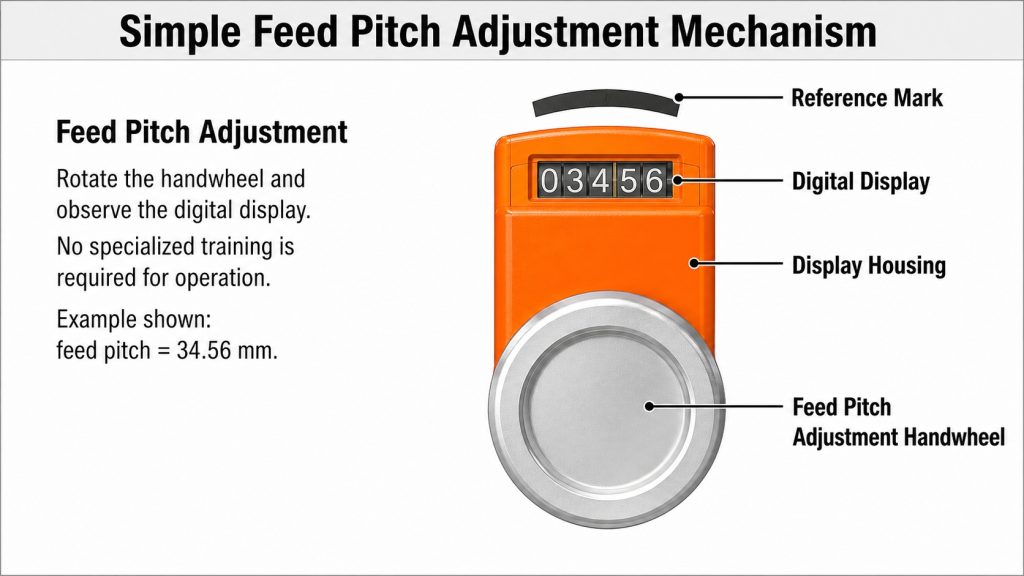

Шаг задаётся механически и контролируется индикатором; после изменения выполняется пробный цикл.
Настройка толщины
Согласовать захват с реальной полосой.
Настройка шага
Установить длину и зафиксировать механизм.
Детали и материалы
Где клещевой захват даёт преимущество
Технология применяется для мелких точных деталей из узкой полосы.
Клеммы и контакты
Короткий шаг и высокий объём.
Соединители и рамки
Узкая токопроводящая полоса.
Сердечники и ламели
Повторяющаяся геометрия и стабильный штамп.
Мелкий крепёж
Точная серийная штамповка небольших деталей.
Линия и пресс

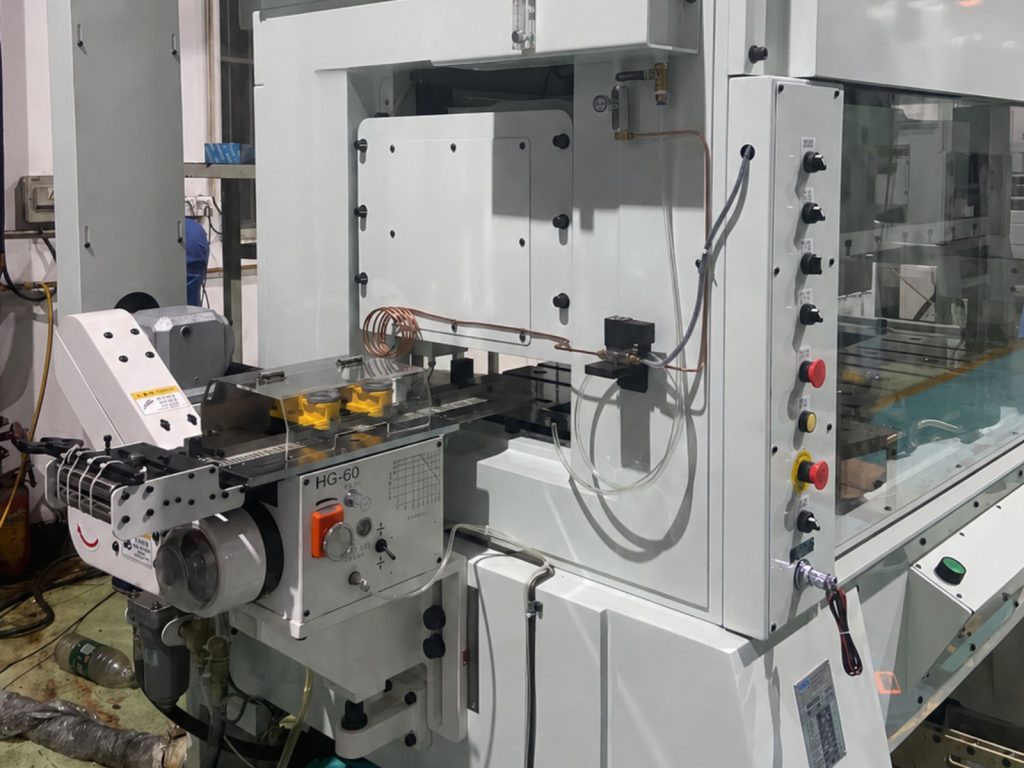

Как HG интегрируется в реальную линию
Проверьте оборудование до подачи, положение у пресса и направление материала.

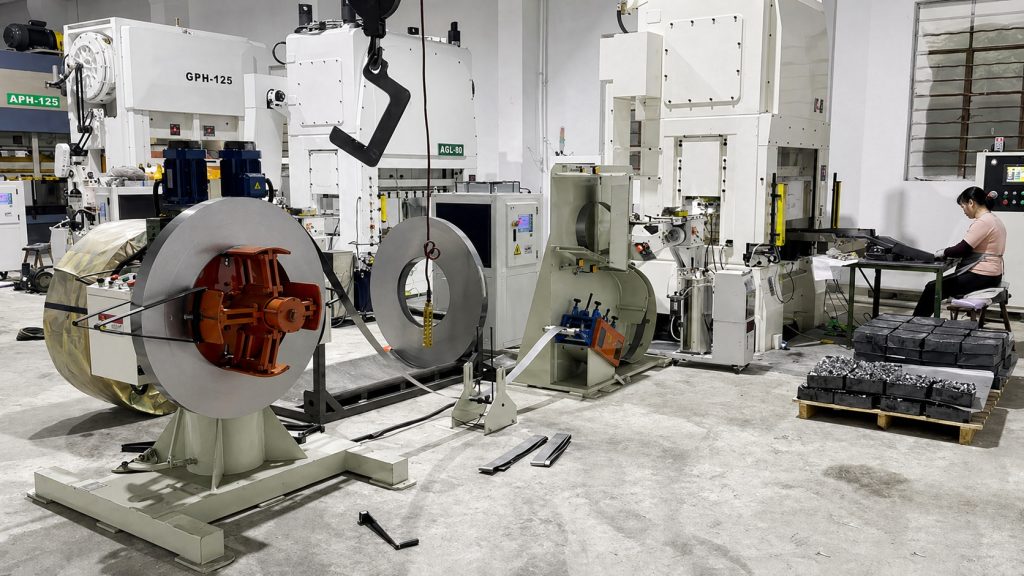

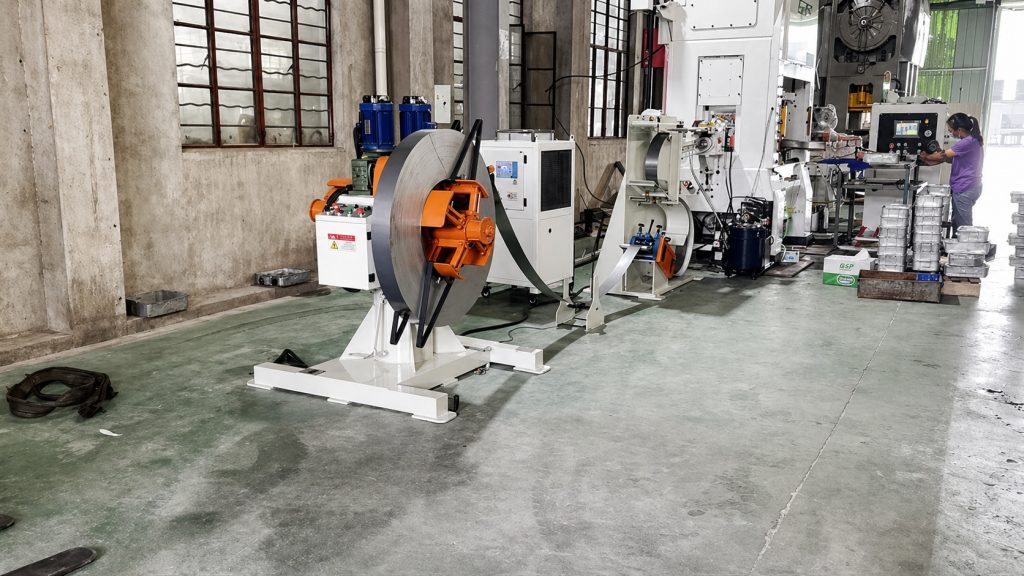

Разматыватель и правильная машина готовят полосу, петля снимает натяжение, HG задаёт финальный шаг у штампа.
Нужны размеры крепления, высота, сторона выхода вала, ограждения и доступ к инструменту.
Сравнение технологий
Когда сравнить клещевую, сервоприводную, роликовую, воздушную или зубчатую подачу
Выбор зависит от шага, частоты, гибкости, поверхности и доступного привода пресса.
Клещевая HG
Короткий постоянный шаг и узкая полоса.
Сервоподача NC
Гибкие длины и рецепты.
Роликовая RFS
Механическая синхронизация постоянного шага.
Пневматическая AF
Простая подача от сжатого воздуха.
Зубчатая GCF
Фиксированный шаг через сменные шестерни.
Данные для выбора
Передайте параметры, определяющие HG
Для выбора модели и механической связи нужны полоса, шаг, SPM и пресс.
Приложите фото пресса, положение выходного вала и чертёж штампа, если они доступны.
Выбор, интеграция и параметры
Частые вопросы: Серия HG
Короткие ответы помогают подготовить данные до технической проверки.
01Может ли HG работать при 800 SPM?
HG-60 имеет опубликованное значение до 800 SPM. Реальный темп зависит от шага, материала, пресса, штампа и настройки.
02Чем клещевая подача отличается от роликовой?
HG перемещает полосу захватами, а роликовые устройства — вращающимися роликами. Контакт с материалом и механика цикла различаются.
03Когда выбирать HG-80W?
Когда требуется ширина до 150 мм при шаге до 80 мм; при этом опубликованная максимальная частота ниже, чем у HG-60 и HG-80.
04Нужен ли воздух?
Опубликованная конфигурация использует давление 5 кгс/см²; точная пневматика и освобождение согласуются с прессом.
05Как подтверждается точность?
±0,025 мм — справочная характеристика; итог зависит от механики, штампа, пилотов, материала и пусконаладки.
06Какие данные нужны HENLI?
Материал, ширина, толщина, шаг, SPM, пресс, высота, пилоты, выходной вал, направление и чертёж детали.
Данные для подбора
Запросите выбор HG и механической связи
Сообщите материал, ширину, толщину, постоянный шаг, частоту ходов, модель пресса и положение привода.
- Материал и поверхность
- Ширина и толщина
- Постоянный шаг
- Требуемая частота ходов
- Модель и ход пресса
- Пилоты и освобождение
- Выходной вал, высота и сторона установки
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
