Диски и круглые детали
Повторяющаяся вырубка с геометрией, допускающей шахматную раскладку.
Сервоподача Zigzag · продольное и поперечное движение

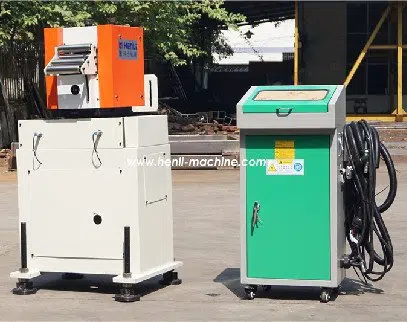

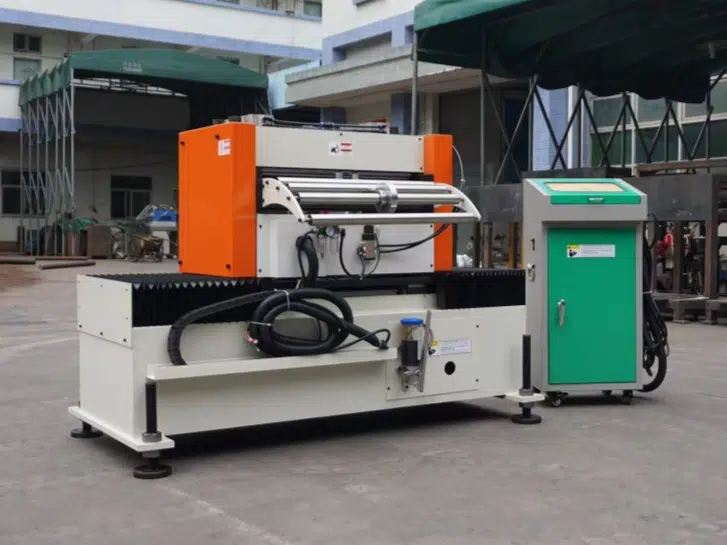

Сервоприводное подающее устройство Zigzag для вырубки и раскроя дисков

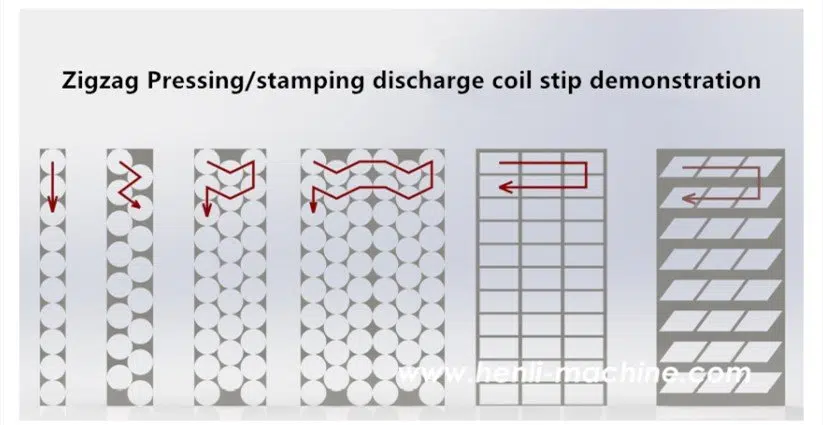

Zigzag перемещает полосу по продольной и поперечной осям, чтобы плотнее разместить круглые детали. Выгода подтверждается по чертежу диска, ширине рулона, толщине, шагу раскладки и ограничениям пресса.
Zigzag
Ширина по моделям100–1300 мм
Стандартная толщина0,2–2,2 мм
Серия B0,2–3,2 мм
ДвижениеПродольное X + поперечное Y
Экономия материала
Когда имеет смысл сервоподача Zigzag
Технология полезна, когда круглые детали можно размещать со смещением и уменьшить отходы полосы.
Сначала сравните расход материала для прямой и поперечной раскладки по реальному диаметру, перемычкам и ширине рулона.
Для некруглых деталей или малых партий дополнительная ось может не дать экономического эффекта.
Диаметр и перемычки
Определяют допустимые координаты центров и ширину полосы.
Проверьте альтернативу
Не всякая деталь использует преимущество поперечного движения.
Алгоритм X–Y
Как работает продольное и поперечное движение
Система рассчитывает последовательность координат и синхронизирует их с ударом пресса.

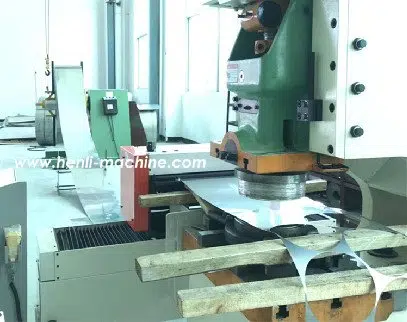

Ось X задаёт продольный шаг, ось Y смещает полосу поперёк. После каждого положения пресс выполняет вырубку.
Траектория проверяется на реальном рисунке детали, запасах между вырубками и границами полосы.
Задать геометрию
Диаметр, перемычки, ширина рулона и рисунок раскладки.
Рассчитать координаты
Контроллер формирует последовательность X–Y.
Синхронизировать удар
Положение должно быть подтверждено до цикла пресса.
Проверить в производстве
Оценить отход, плоскостность и устойчивость полосы.
Диапазон моделей
Выберите ширину после подтверждения раскладки
Номинальная ширина выбирается по рассчитанному пути полосы, а не только по диаметру диска.
Стандартная серия и усиленная B используют разные диапазоны толщины. Мощность сервопривода возрастает с шириной.
На узком экране таблица прокручивается горизонтально.
| Стандарт | Серия B | Ширина, мм | Стандарт, мм | Серия B, мм | Сервопривод, кВт |
|---|---|---|---|---|---|
| NC-100 | NC-100B | 100 | 0,2–2,2 | 0,2–3,2 | 1,0 кВт |
| NC-200 | NC-200B | 200 | 0,2–2,2 | 0,2–3,2 | 1,0 кВт |
| NC-300 | NC-300B | 300 | 0,2–2,2 | 0,2–3,2 | 1,0 кВт |
| NC-400 | NC-400B | 400 | 0,2–2,2 | 0,2–3,2 | 1,0 кВт |
| NC-500 | NC-500B | 500 | 0,2–2,2 | 0,2–3,2 | 1,5 кВт |
| NC-600 | NC-600B | 600 | 0,2–2,2 | 0,2–3,2 | 1,5 кВт |
| NC-800 | NC-800B | 800 | 0,2–2,2 | 0,2–3,2 | 2,0 кВт |
| NC-1000 | NC-1000B | 1000 | 0,2–2,2 | 0,2–3,2 | 3,0 кВт |
| NC-1300 | NC-1300B | 1300 | 0,2–2,2 | 0,2–3,2 | 4,5 кВт |
Выбор модели подтверждается по материалу, раскладке, поперечному ходу, массе полосы, прессу и требуемому темпу.
Конструкция и масштаб
Конструкция меняется с шириной и поперечным ходом

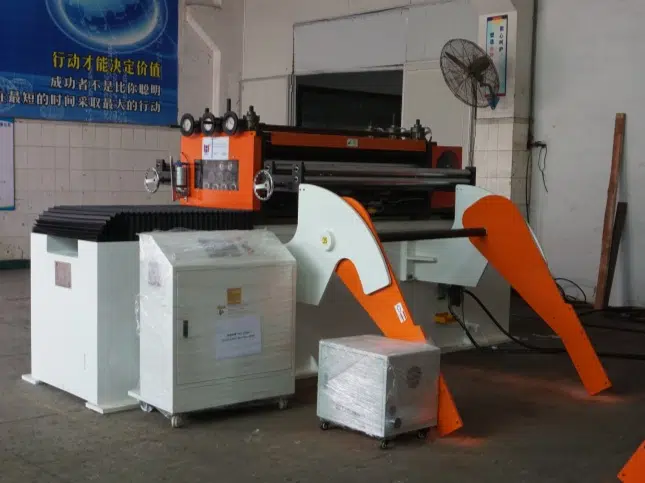

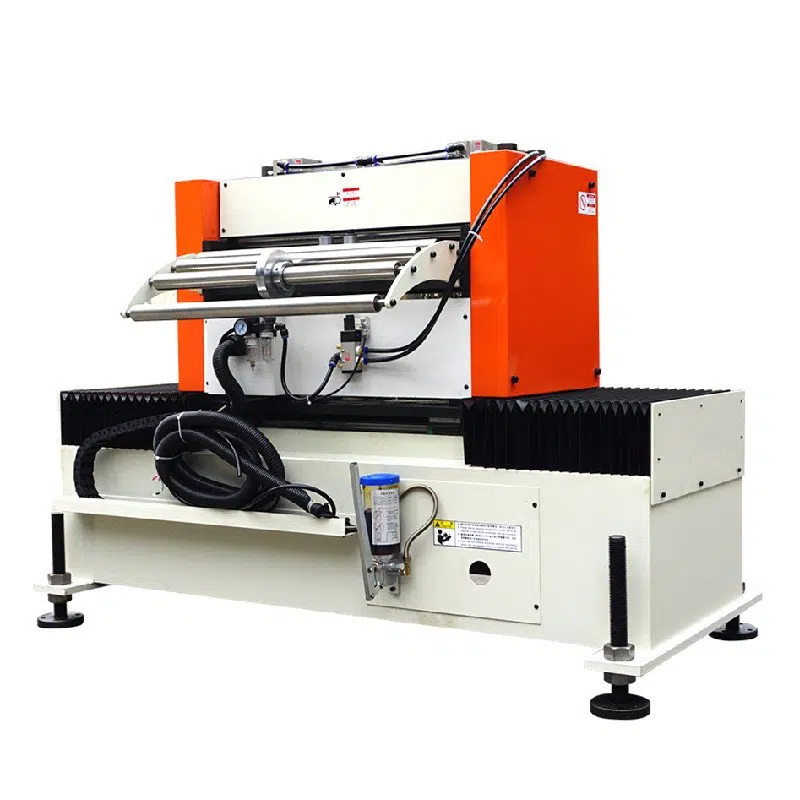

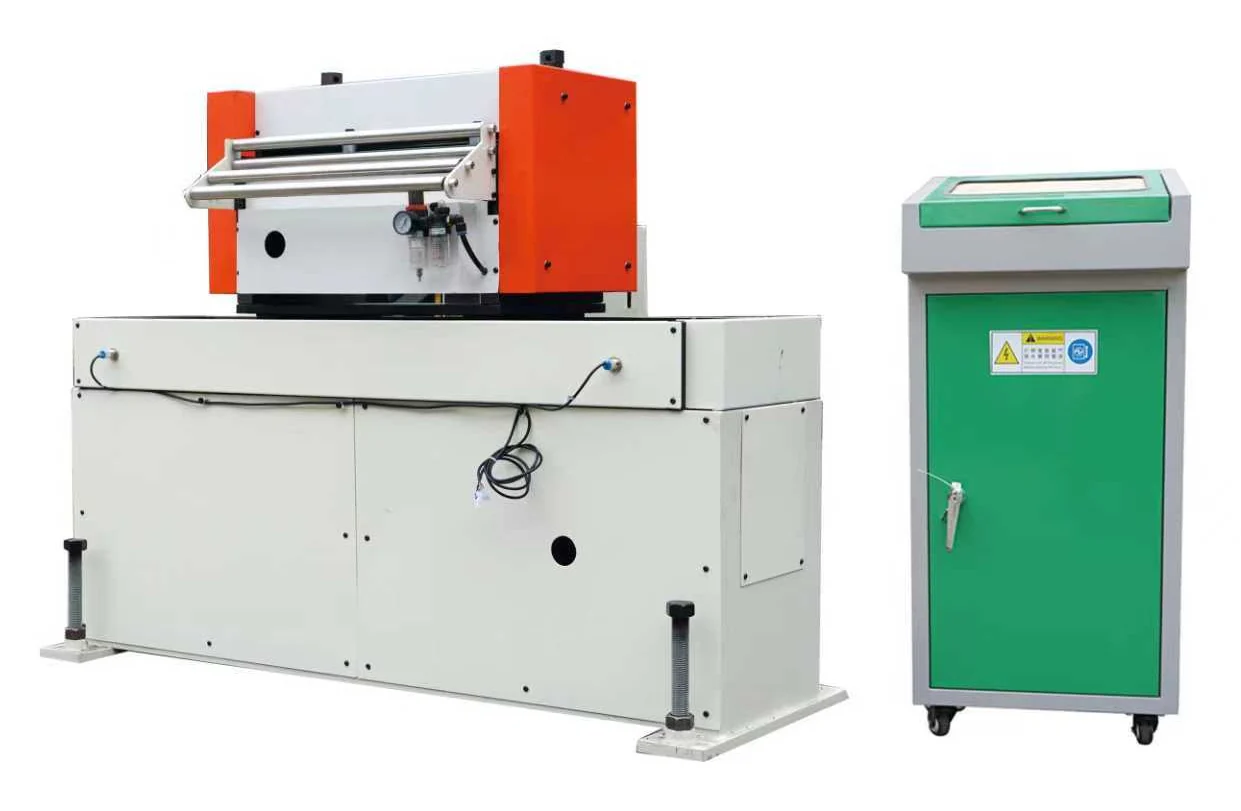

Опорная база, стол и шкаф управления адаптируются к массе и требуемому перемещению.

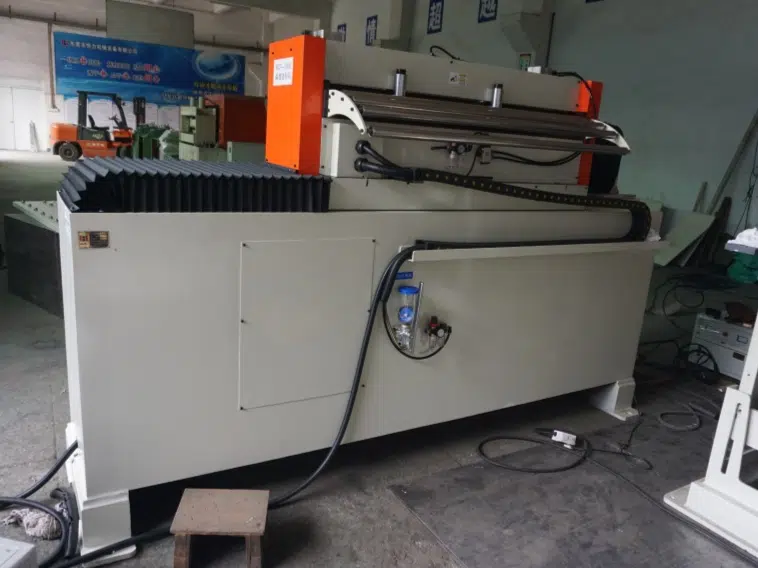

Для крупного диска требуется не только более широкая подача, но и достаточный поперечный ход и жёсткая опора полосы.
Проверьте монтажное место, направление загрузки, высоту пресса и доступ оператора.

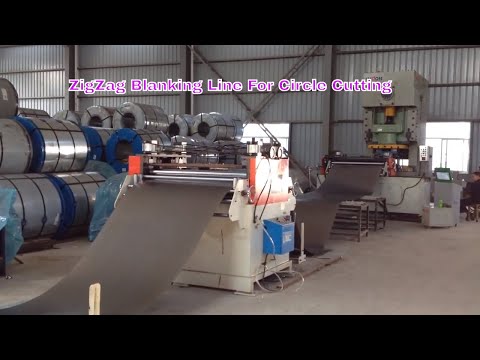

Полная линия
Устойчивость раскладки определяет вся линия

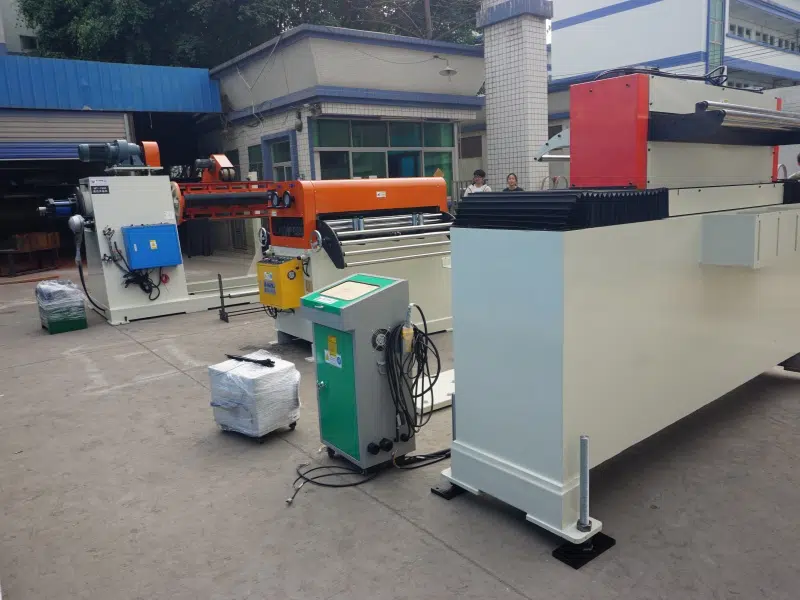

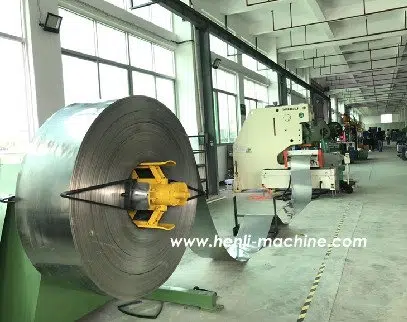

Рулон, правка, петля, Zigzag, пресс и выгрузка должны работать без натяжения и столкновений.

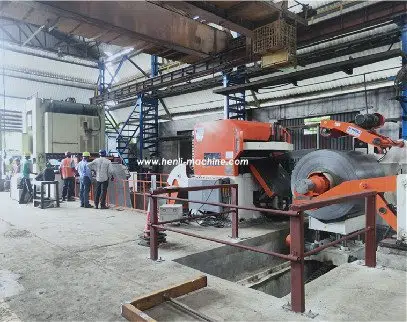

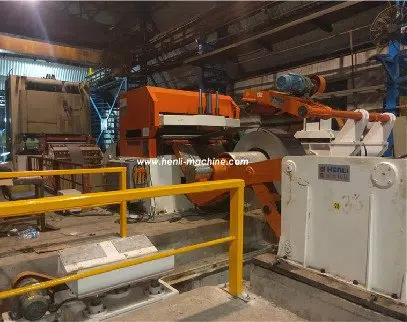

Тяжёлые и широкие проекты требуют отдельной проверки массы рулона, поверхности, плоскостности и динамики поперечного движения.

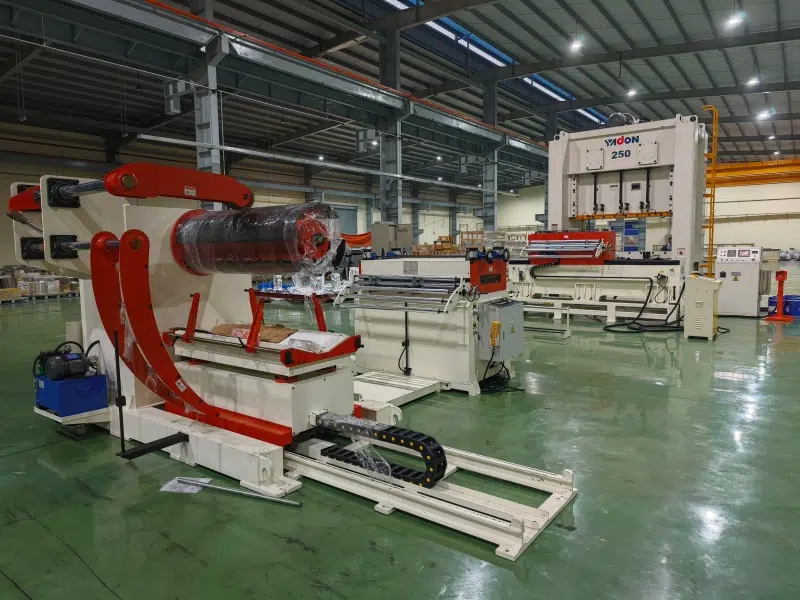

Фото показывают разные масштабы интеграции, но итоговый состав подтверждается по вашему проекту.
Размотка и правка
Подать плоскую полосу без натяжения.
Zigzag и пресс
Синхронизировать координаты X–Y и удар.
Отход и выход детали
Проверить скелет полосы и безопасный отвод деталей.
Выбор, интеграция и параметры
Частые вопросы: Zigzag
Короткие ответы помогают подготовить данные до технической проверки.
01Какие детали подходят для Zigzag?
Прежде всего диски, ламели, круглые заготовки и детали, которые можно разместить со смещением по ширине полосы.
02Всегда ли Zigzag экономит материал?
Нет. Экономия рассчитывается по чертежу, диаметру, перемычкам, ширине рулона и допустимой траектории.
03Чем Zigzag отличается от обычной сервоподачи NC?
Обычная NC движет полосу продольно; Zigzag дополнительно перемещает её поперёк.
04Как выбрать ширину модели?
После расчёта раскладки и поперечного хода, с учётом ширины рулона и размеров детали.
05Когда нужна серия B?
Когда фактическая толщина и материал выходят за стандартный диапазон; решение подтверждается по полной комбинации ширины и толщины.
06Какие данные нужны по прессу?
Модель, SPM, ход, высота подачи, окно подачи, сигналы и расположение штампа.
07Нужна ли правильная машина?
Да, если полоса имеет память рулона или неплоскостность, влияющую на позиционирование.
08Можно ли использовать для толстого материала?
Возможность проверяется по материалу, толщине, ширине, поперечному ходу, массе и динамике линии.
09Что отправить для расчёта?
Чертёж диска, диаметр, перемычки, ширину и толщину рулона, SPM, пресс, план линии и требуемый объём.
Данные для подбора
Передайте чертёж диска и ширину рулона
Для расчёта раскладки нужны геометрия детали, перемычки, материал, ширина и толщина полосы, пресс и производственный темп.
- Чертёж и диаметр детали
- Перемычки между вырубками
- Материал и поверхность
- Ширина и толщина рулона
- Требуемый поперечный ход
- Пресс, SPM и штамп
- План линии и объём производства
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
