Одна машина — одна функция
Подача или вытяжка определяется компоновкой.
Серия GCH · двойной сервопривод для электротехнической стали

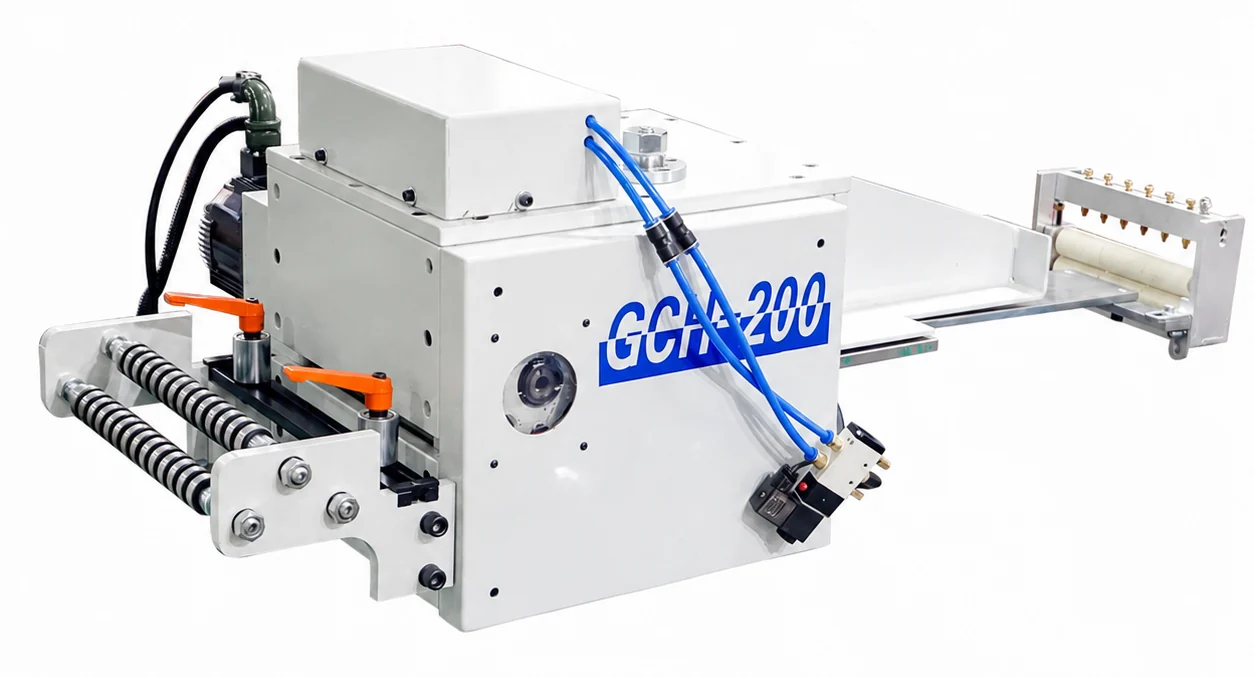

Двойное сервоприводное подающее устройство GCH для статорных и роторных ламелей
GCH предназначен для тонкой электротехнической стали и высокоскоростных прессов. Сначала определите функцию — подача до штампа или вытяжка после него — и только затем выбирайте размер, монтаж и число согласованных устройств.
GCH
Справочная толщина0,2–2,0 мм
Справочная скоростьДо 60 м/мин
ФункцияПодача или вытяжка
УправлениеШаг · угол подачи · освобождение
Специализированная задача
Когда выбирать двойную сервоподачу GCH
GCH рассматривают для тонкой электротехнической стали, ламелей и высокоскоростного пресса.
Устройство может выполнять подачу перед штампом или вытяжку полосы после него. Назначение фиксируется до выбора модели.
Передайте марку и поверхность стали, ширину, толщину, шаг, SPM, штамп и маршрут отходов.
Функция и привод
Двойной сервопривод и схема подачи–вытяжки — не одно и то же
Два сервомотора описывают привод одного устройства; подача и вытяжка описывают две позиции в линии.

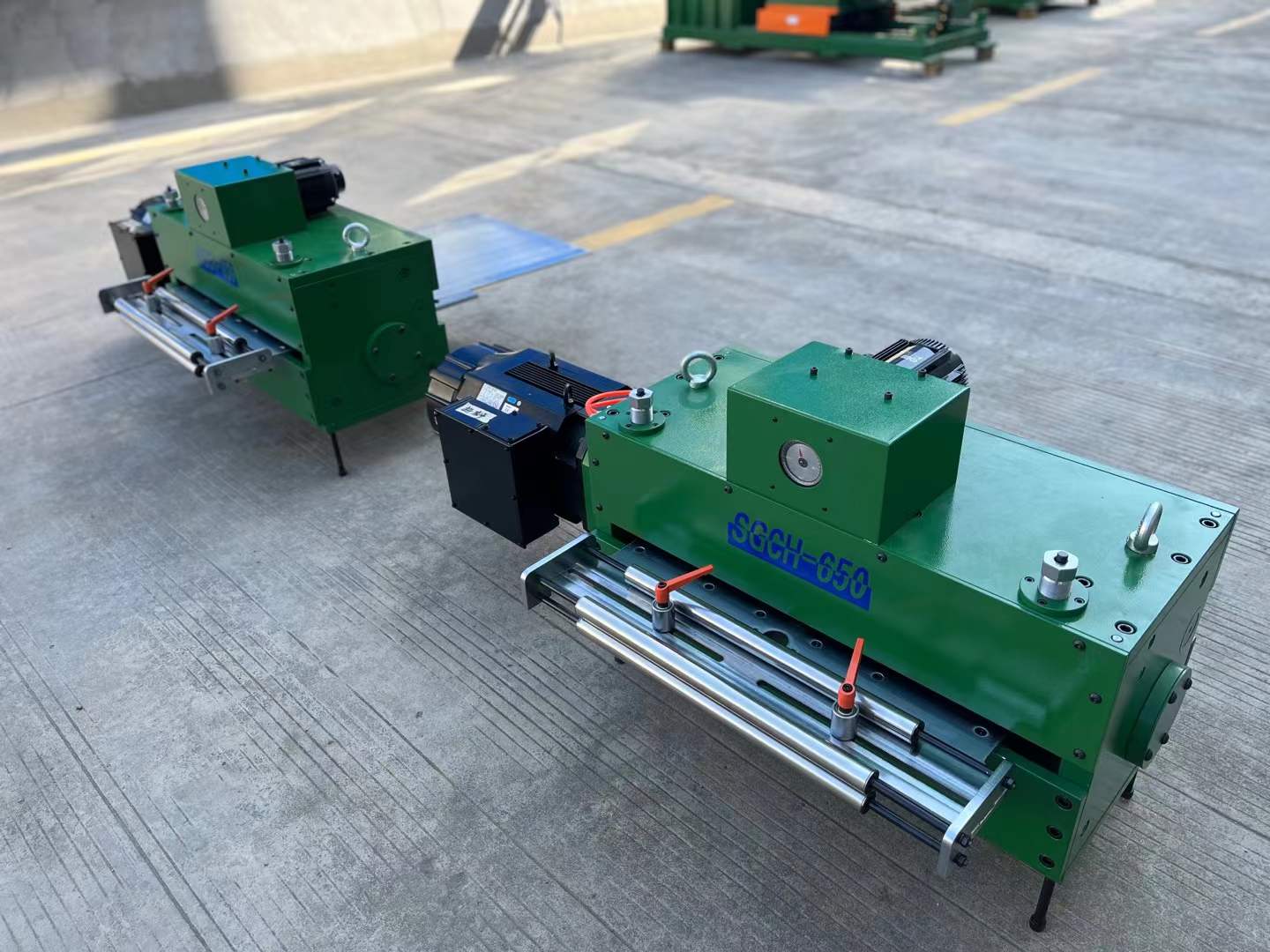

Одна GCH выполняет определённую функцию. Если линия требует контролируемой подачи до штампа и вытяжки после него, рассматриваются два согласованных устройства.
Нельзя считать, что двойной сервопривод автоматически заменяет две машины.

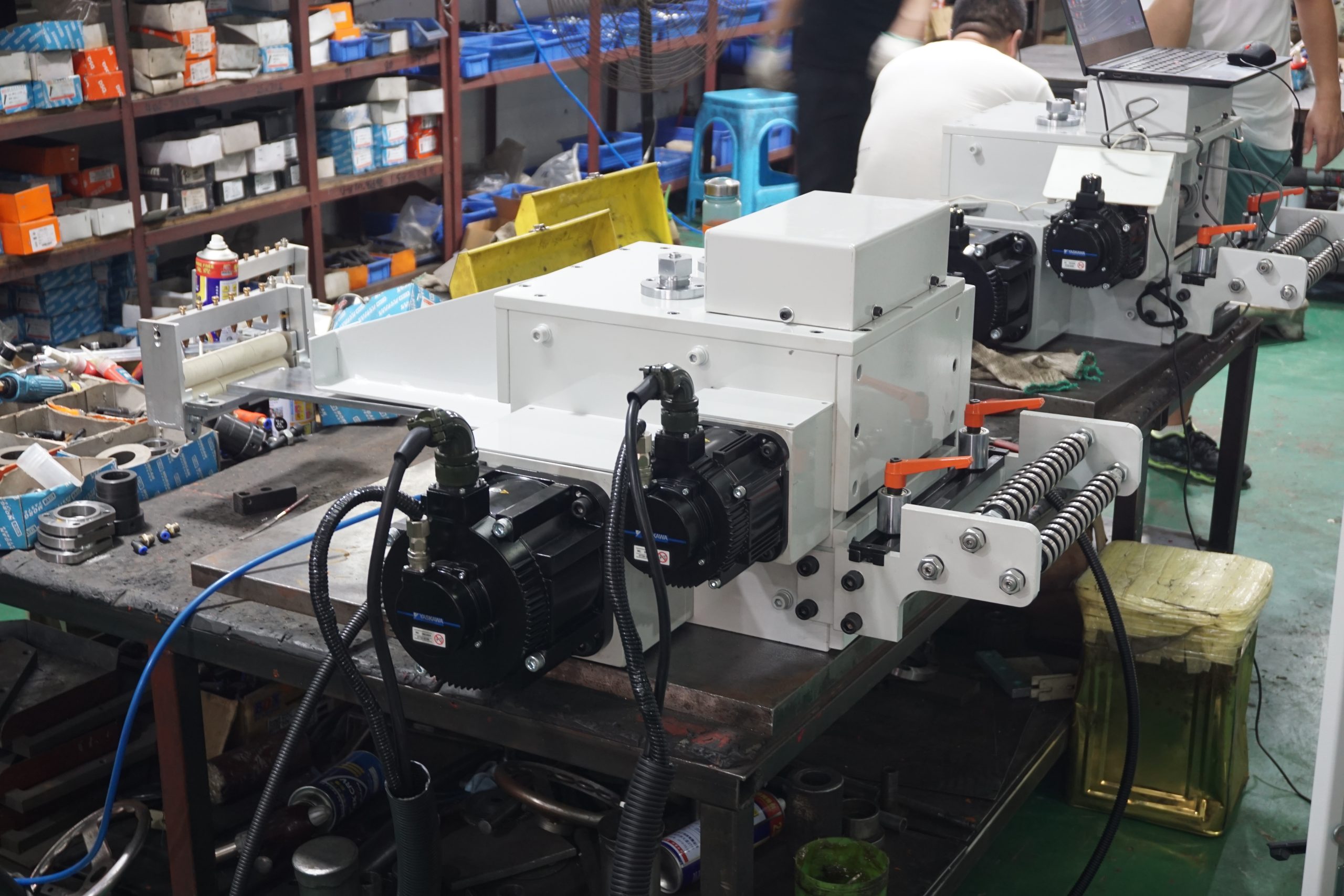

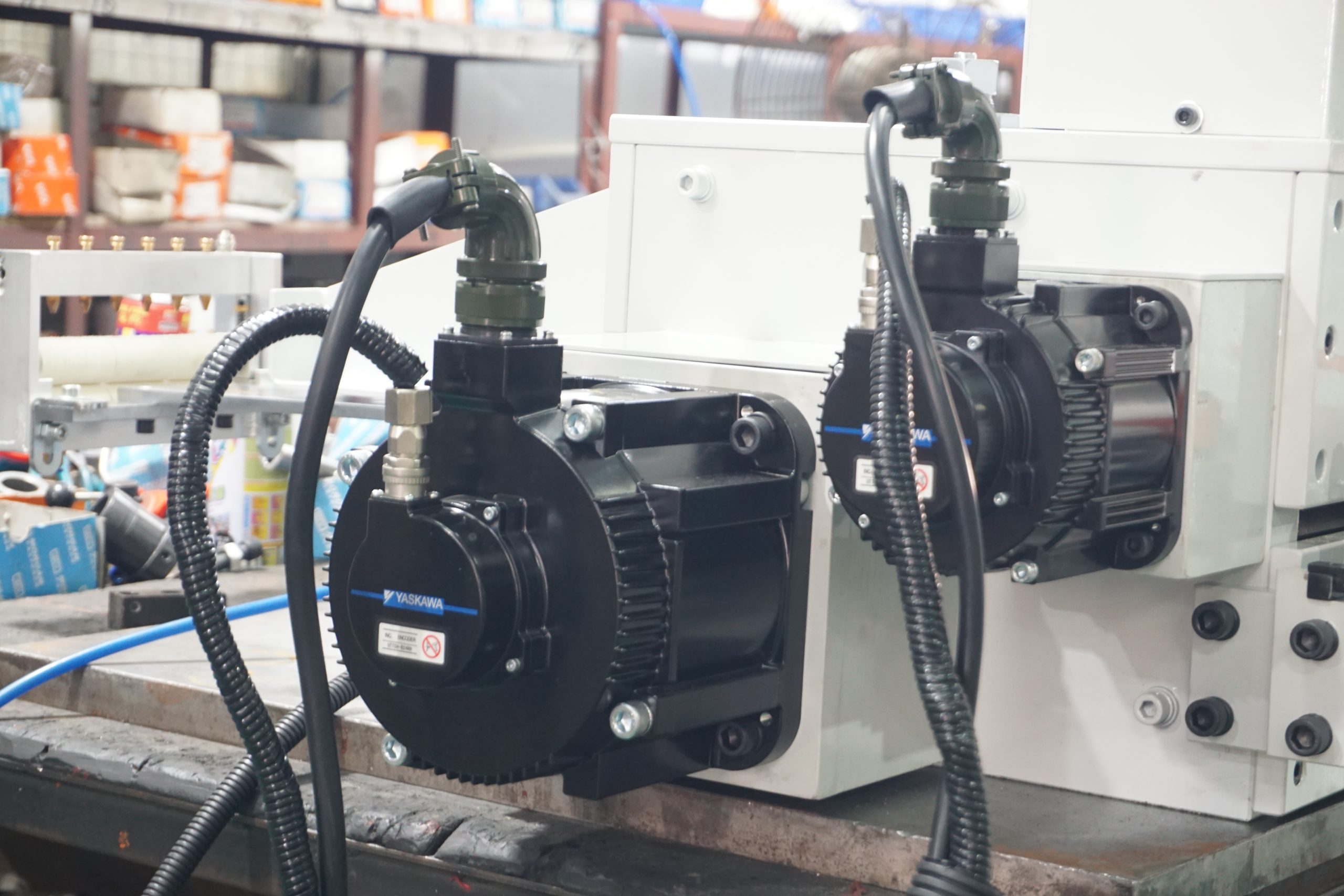

Два сервомотора
Двойной привод обеспечивает работу роликов внутри одной GCH.

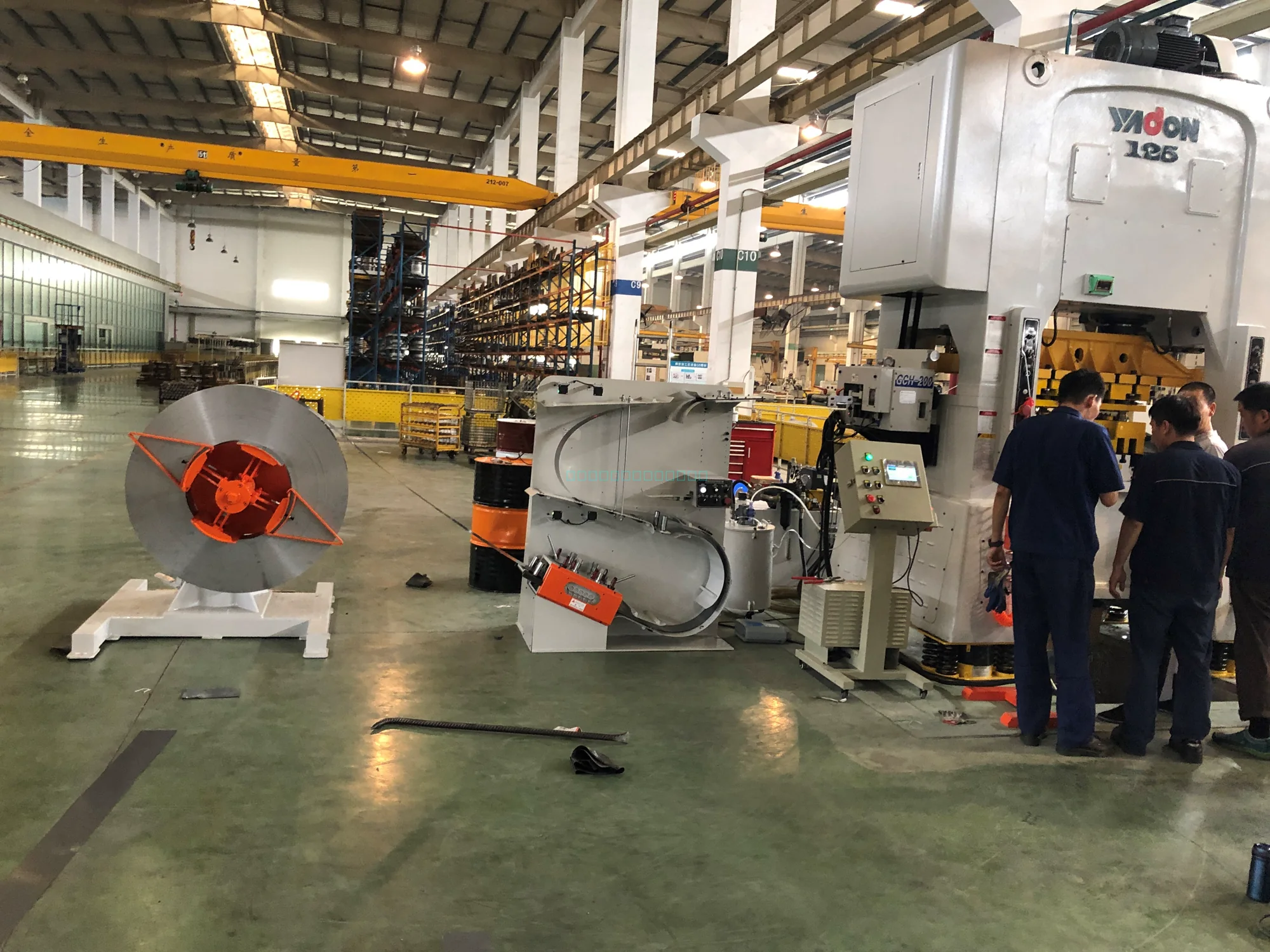

Полная линия

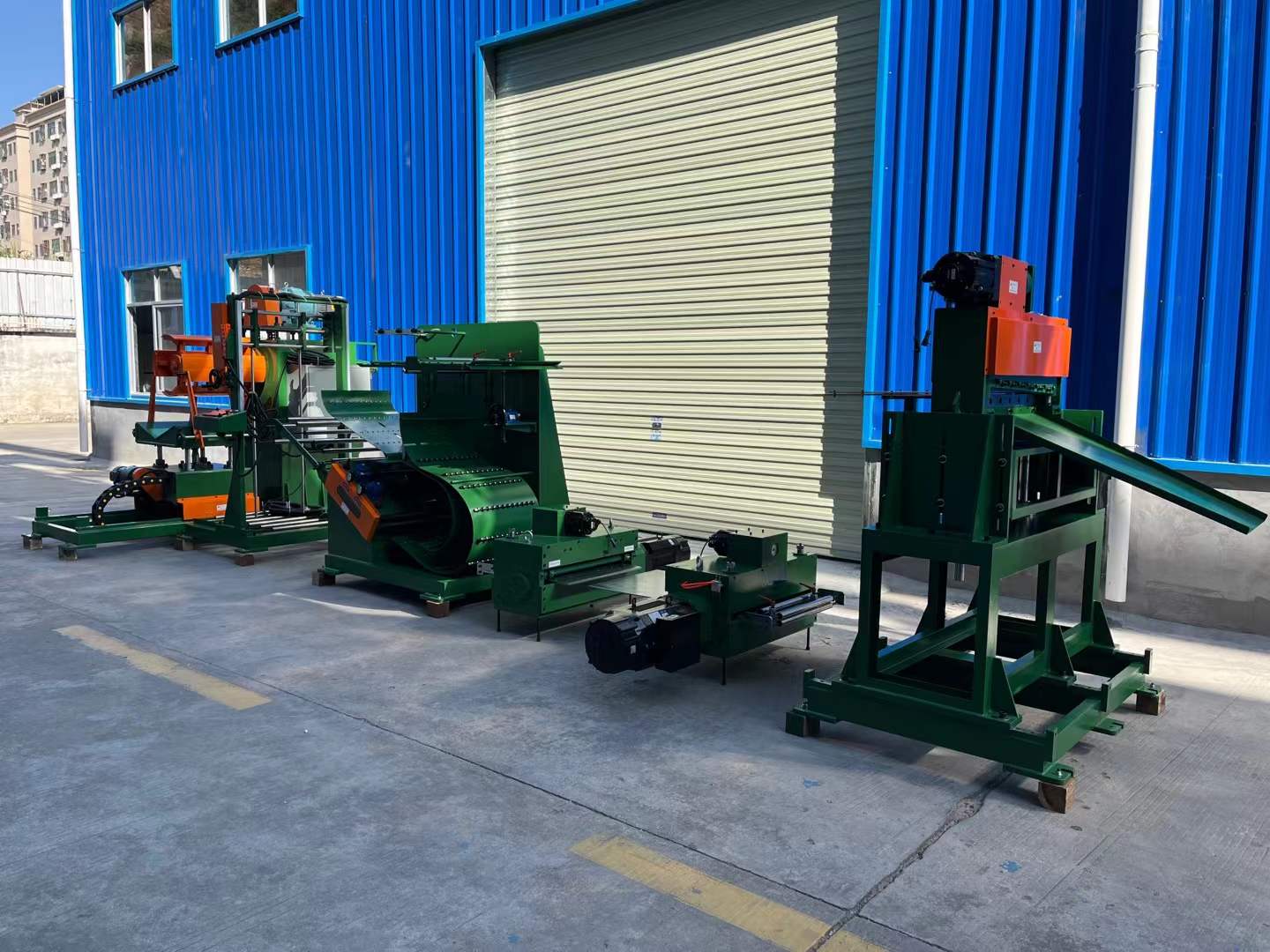

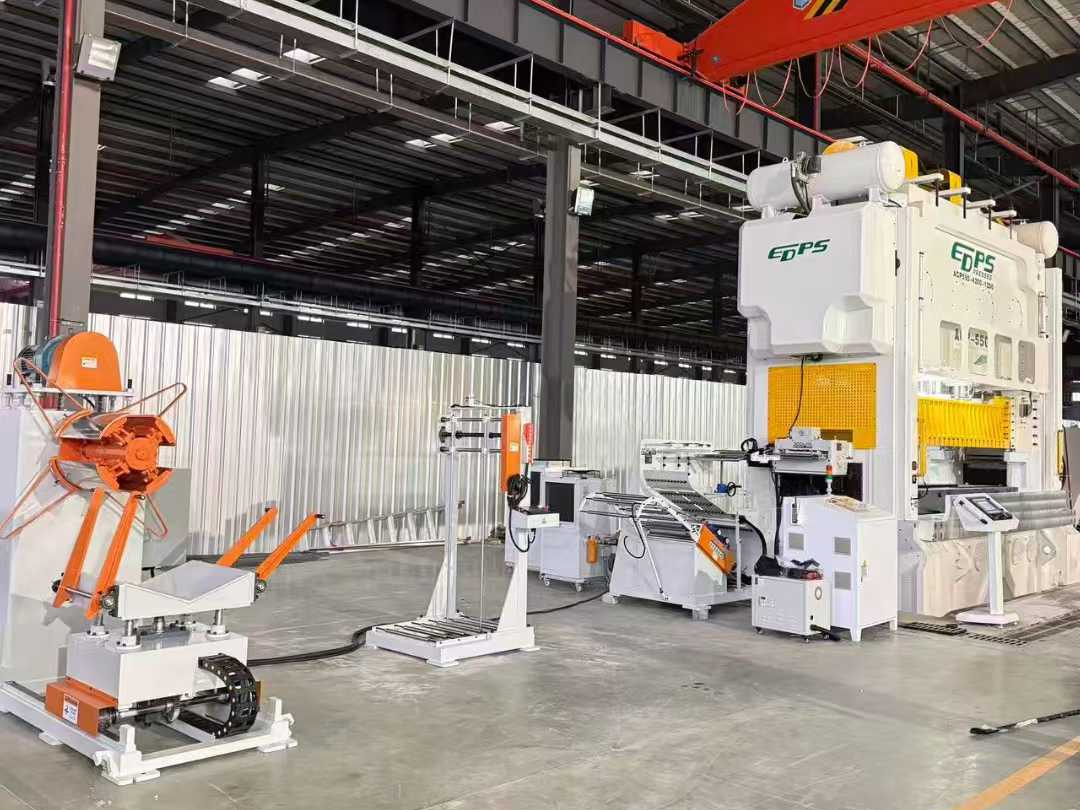

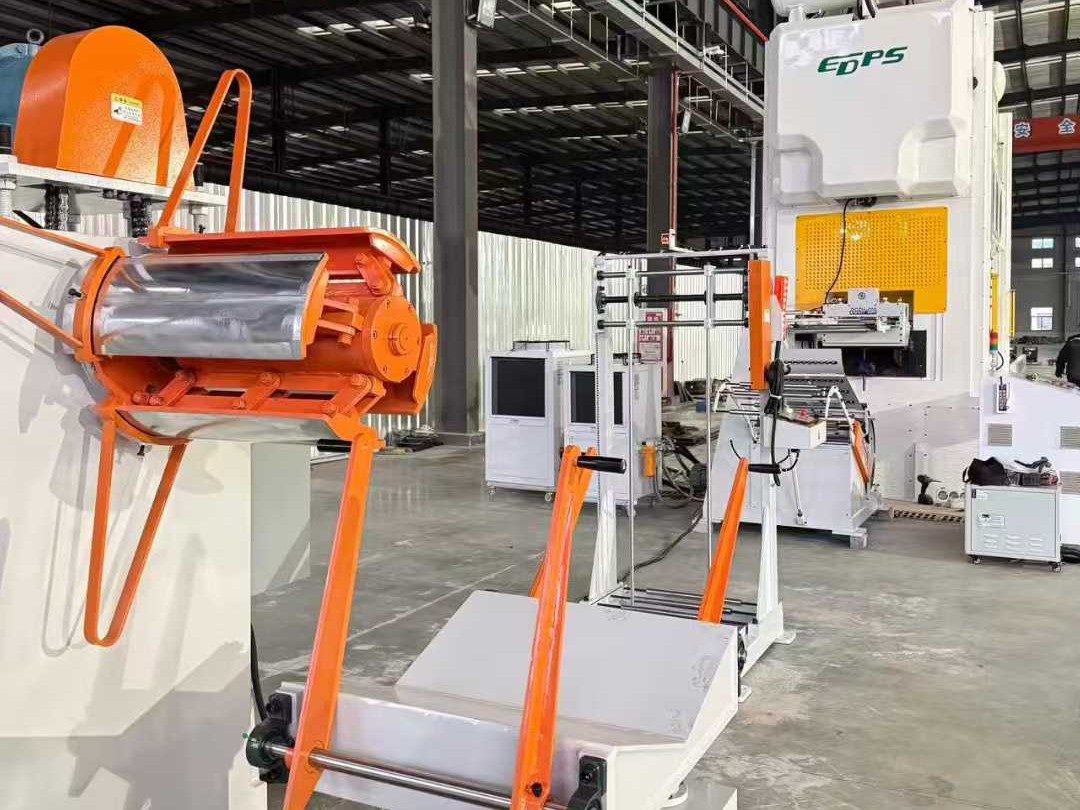

Где GCH работает в линии ламелей
Подача является одним модулем между подготовкой рулона, прессом и обработкой отходов.

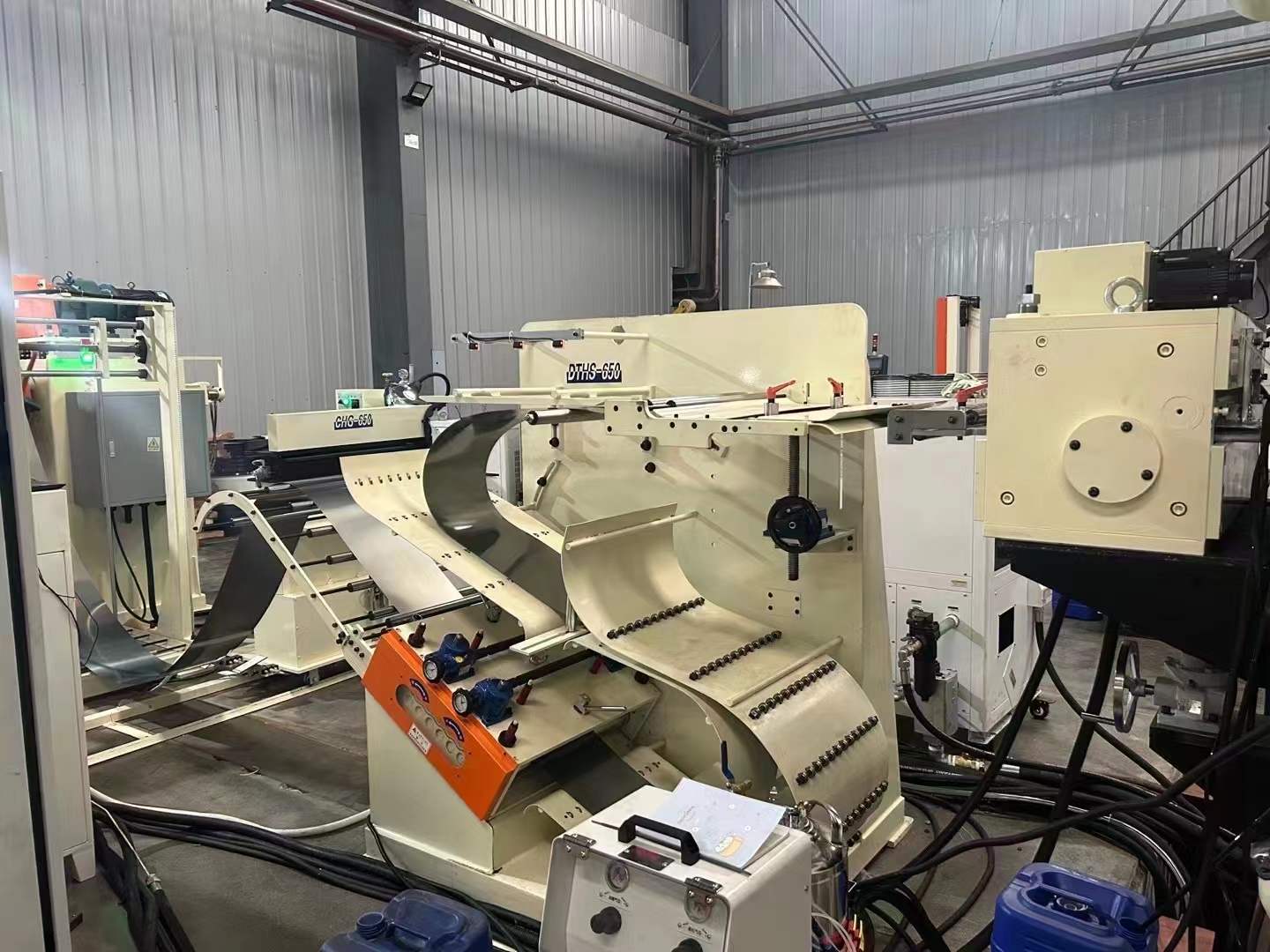

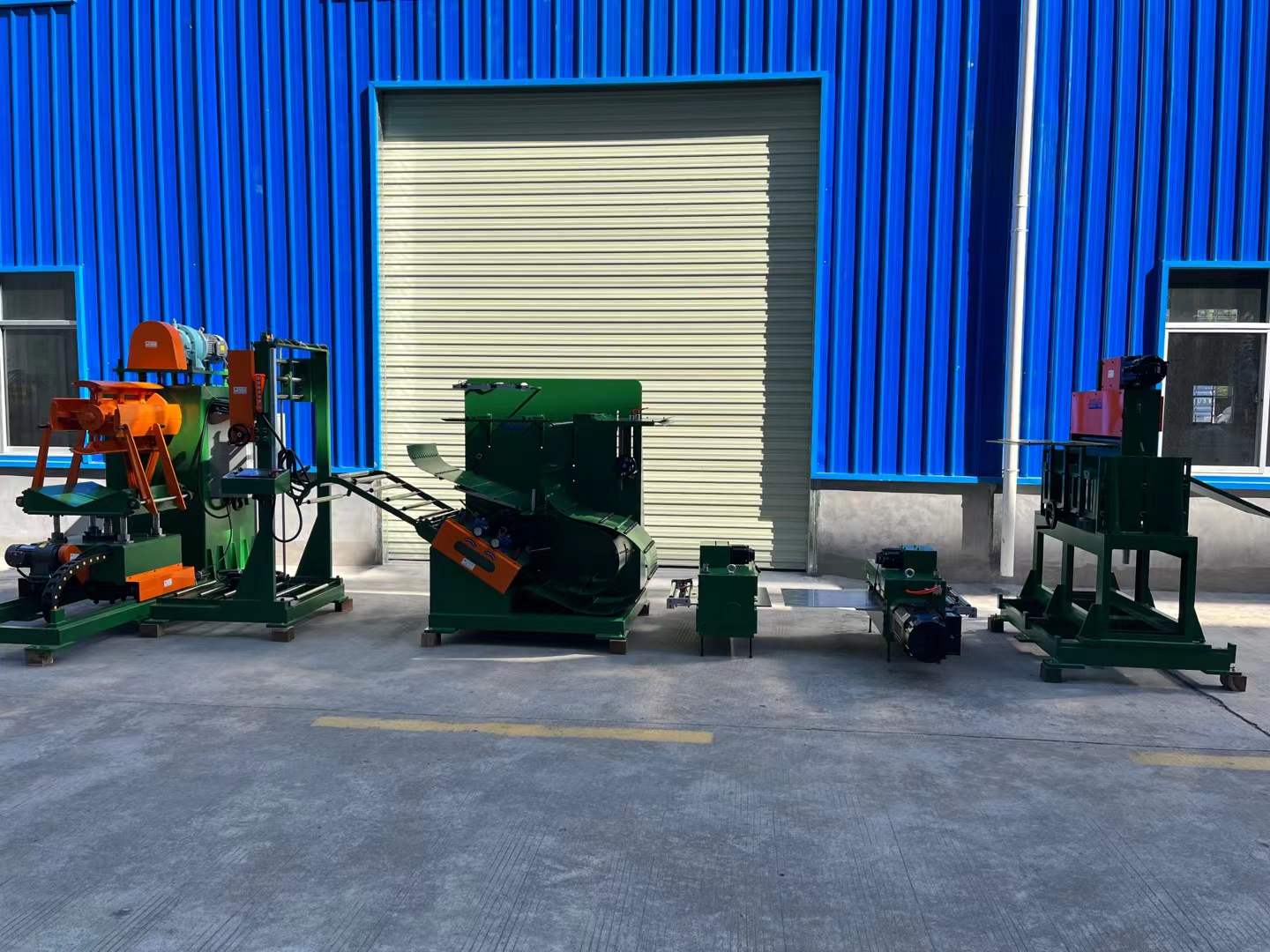

Типовая линия может включать двухголовочный разматыватель, резку и сварку концов, S-образную правильную машину, GCH, пресс и резку отходов.
Фактический состав согласуется отдельно; изображение линии не означает, что все модули входят в базовый комплект.
Сравнение подачи
GCH, GCD, NC или зубчатая подача
Сравнивайте назначение, диапазон материала, гибкость шага и динамику цикла.
GCH
Тонкая электротехническая сталь; подача или вытяжка.
GCD
Программируемая высокоскоростная подача общего назначения.
Сервоподача NC
Гибкие рецепты и модернизация широкого диапазона прессов.
Зубчатая GCF
Постоянный механический шаг для повторяющейся серии.

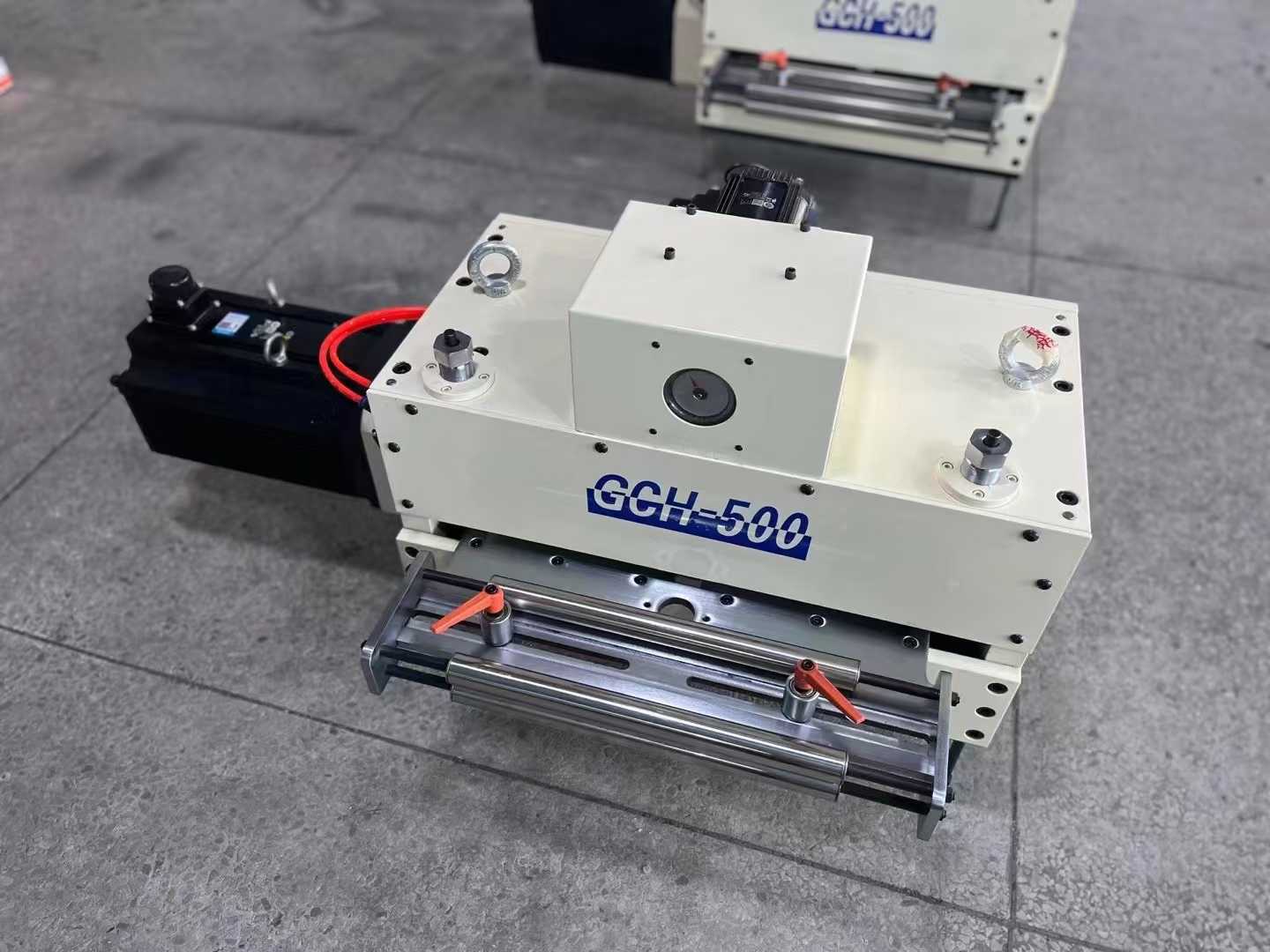

Размер и монтаж
Сначала определите функцию, затем размер GCH

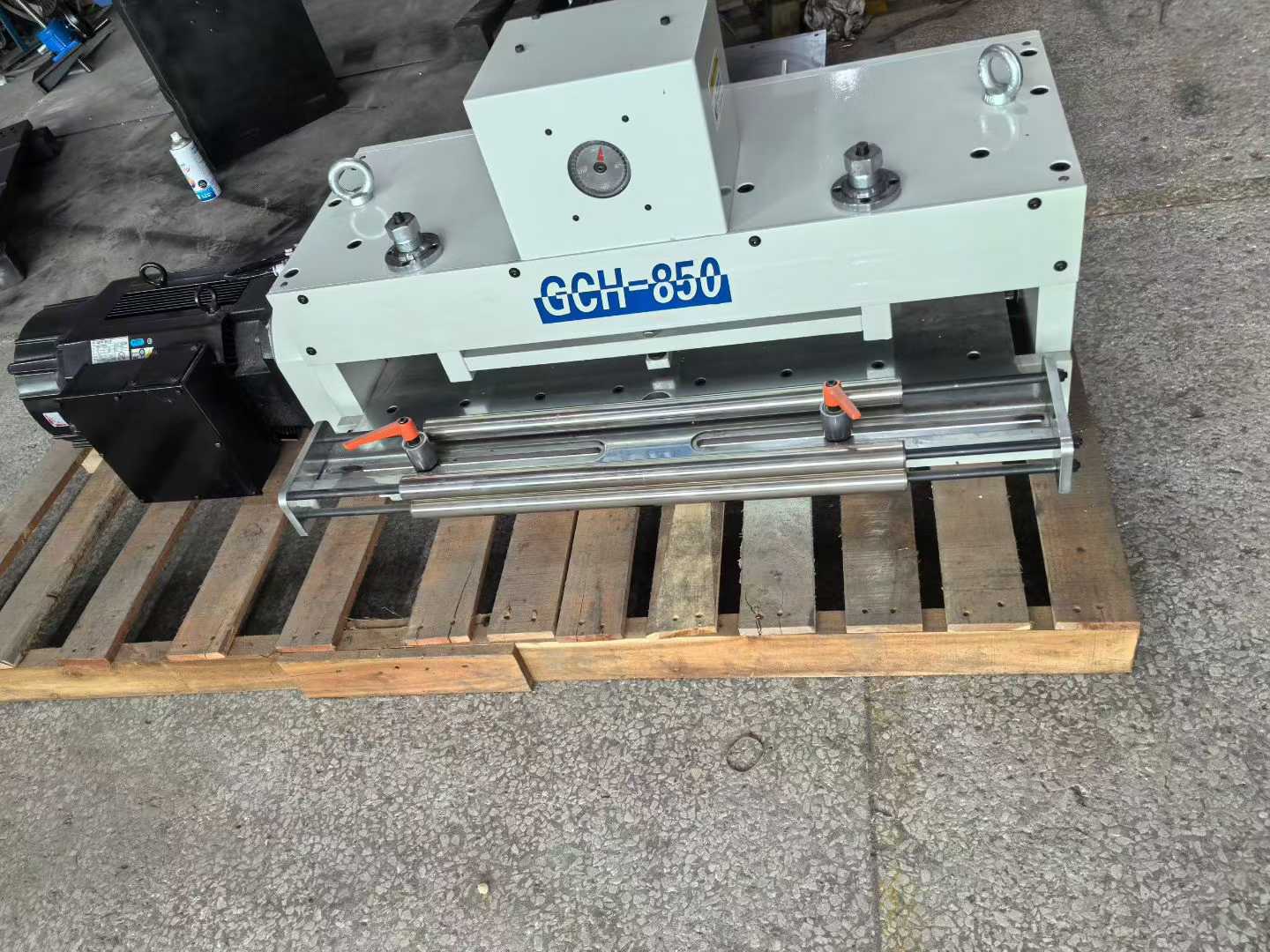

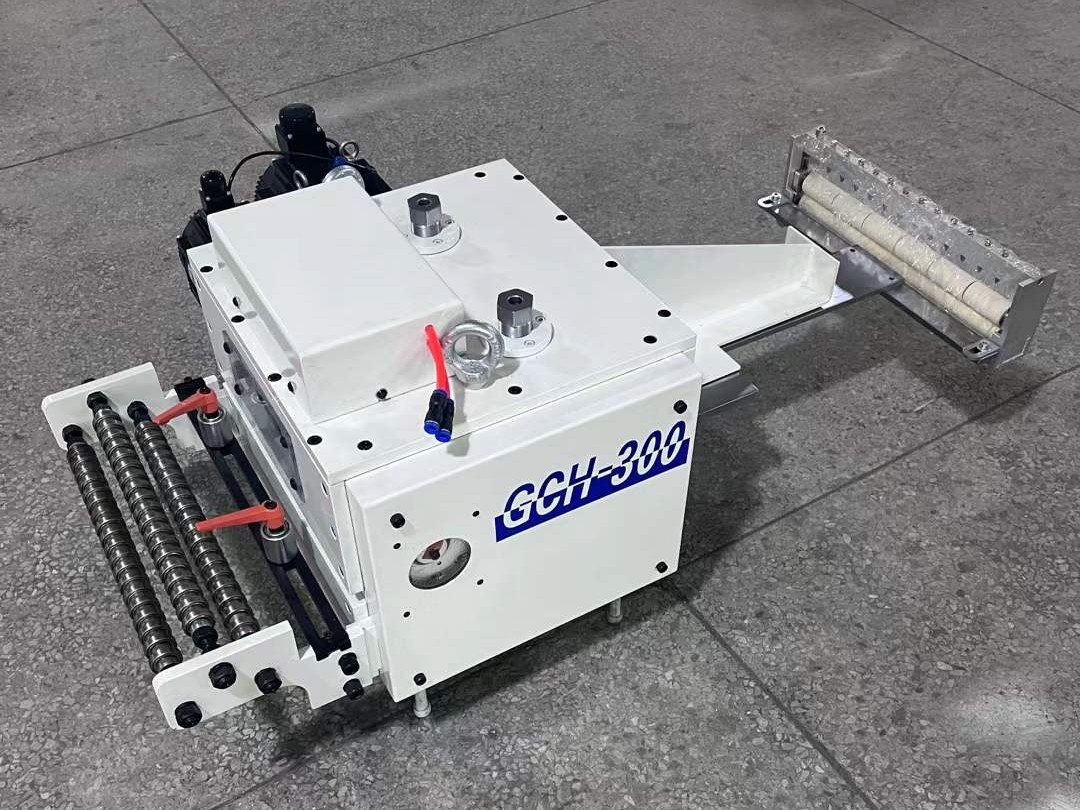

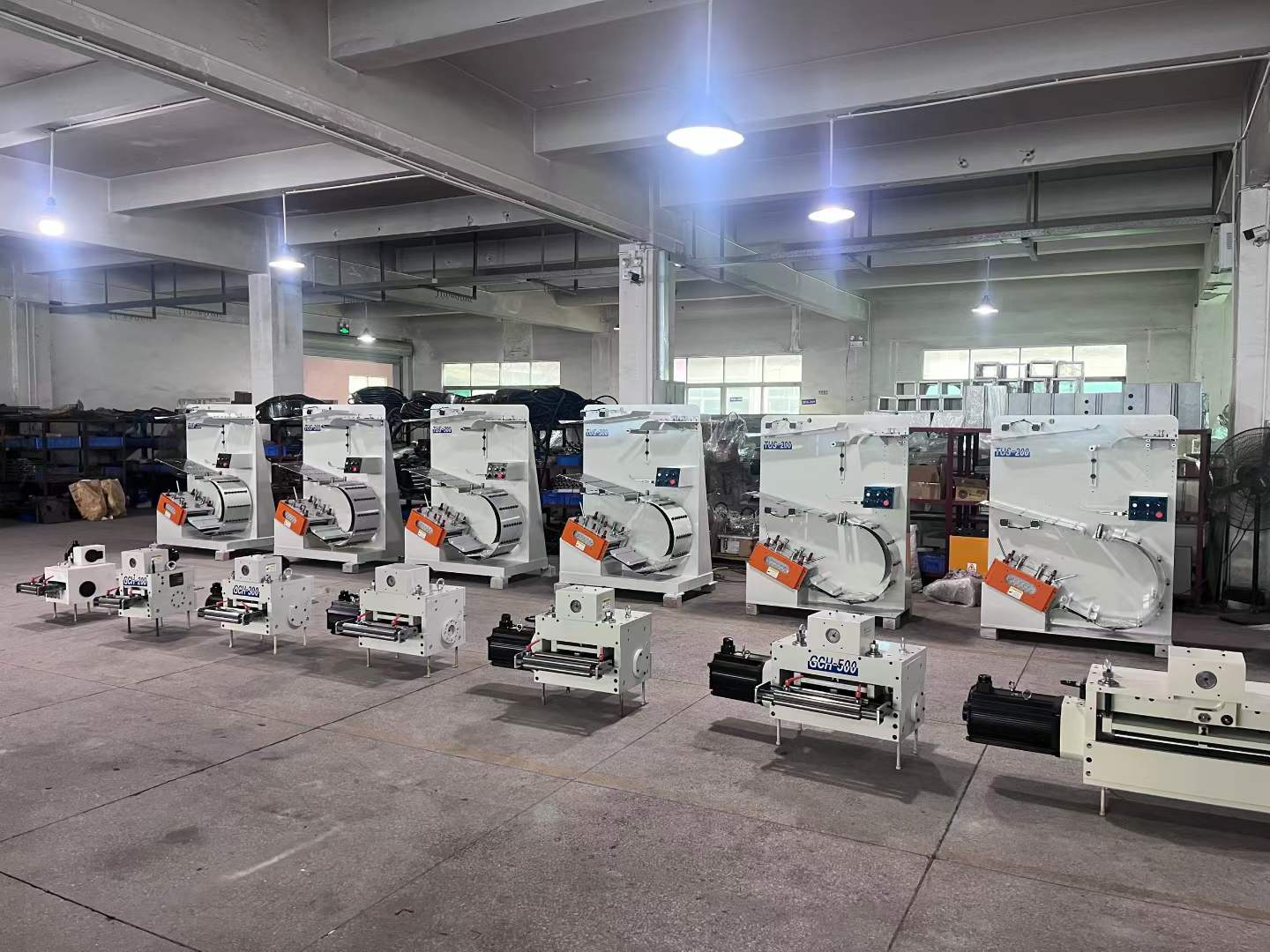

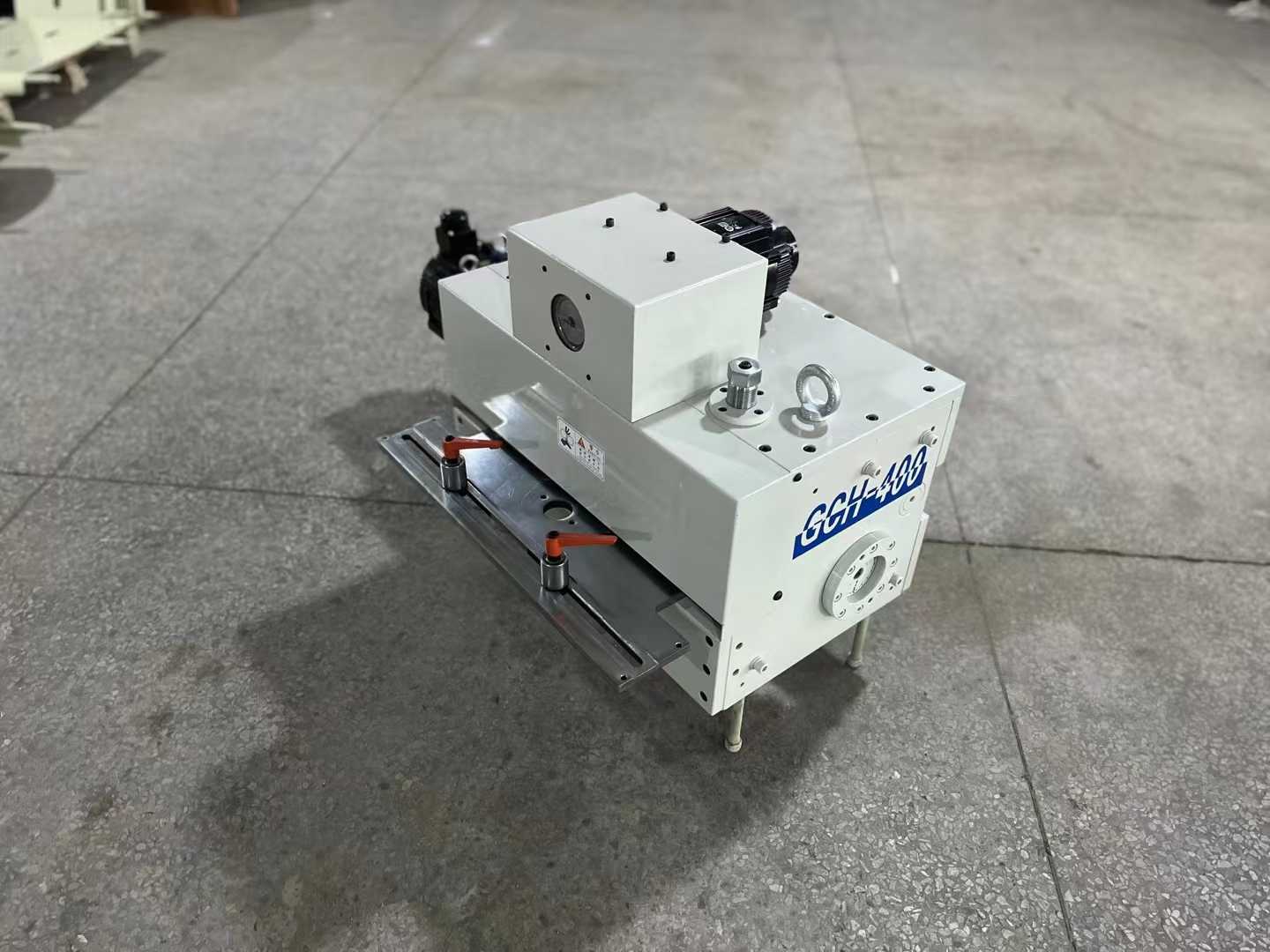

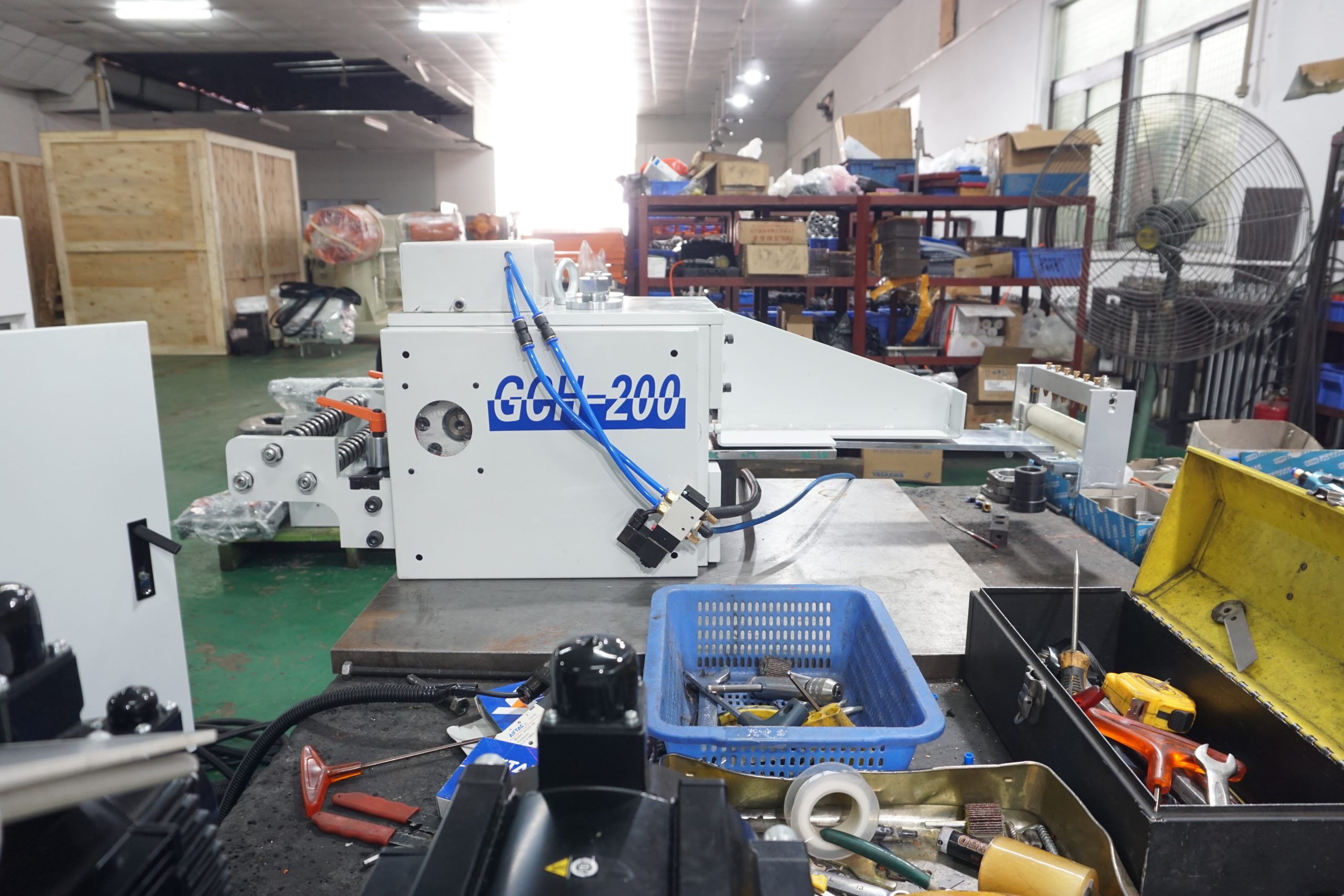

Одинаковая серия может иметь разные размеры корпуса, ширину и положение монтажа.
Сопоставьте фактическую полосу, роль устройства, высоту линии, сторону обслуживания и точки крепления.
Фотографии и план пресса позволяют заранее проверить доступ к штампу и шкафу.
Определить функцию
Подача до штампа или вытяжка после него.
Подтвердить размер
Ширина, толщина, шаг, крепление и свободное место.
Конструкция и управление
Что проверить в механике и системе управления
Ролики, направляющие, сервоприводы, шкаф и HMI должны соответствовать материалу и линии.

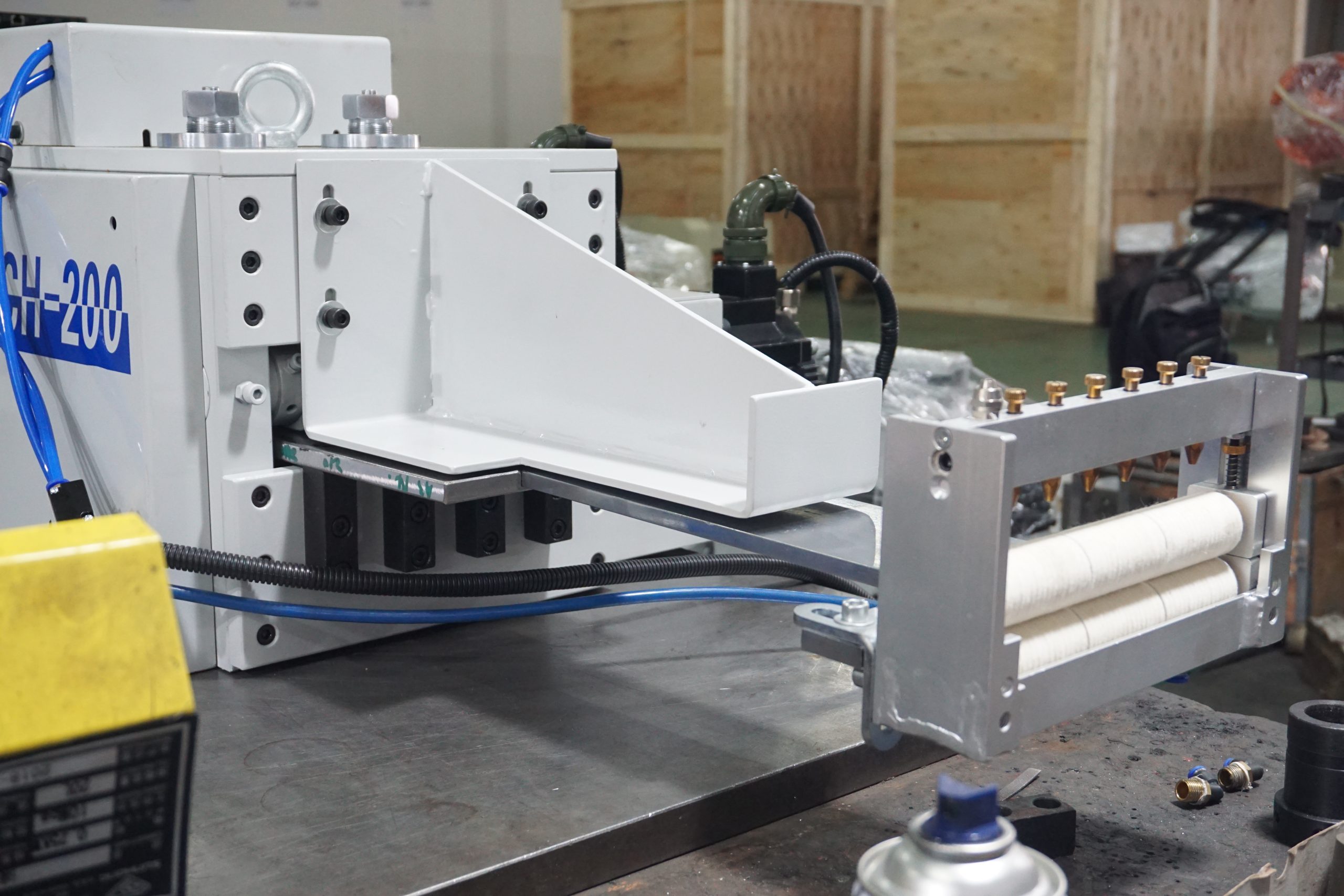

Проверьте поверхность и давление роликов, освобождение, направляющие на входе и доступ для обслуживания.
На HMI задаются длина подачи, угол подачи и угол освобождения; доступные сигналы согласуются с прессом.

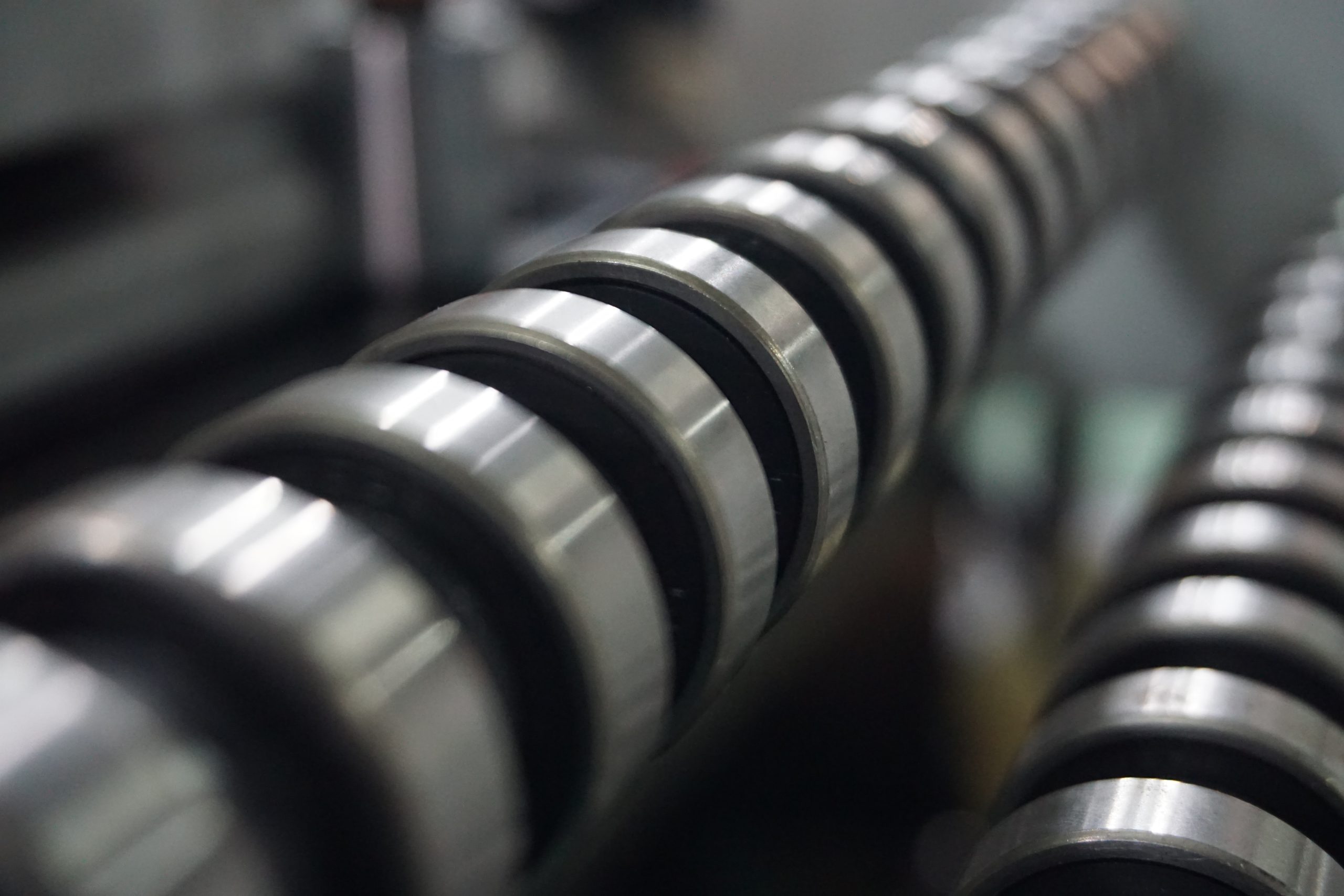

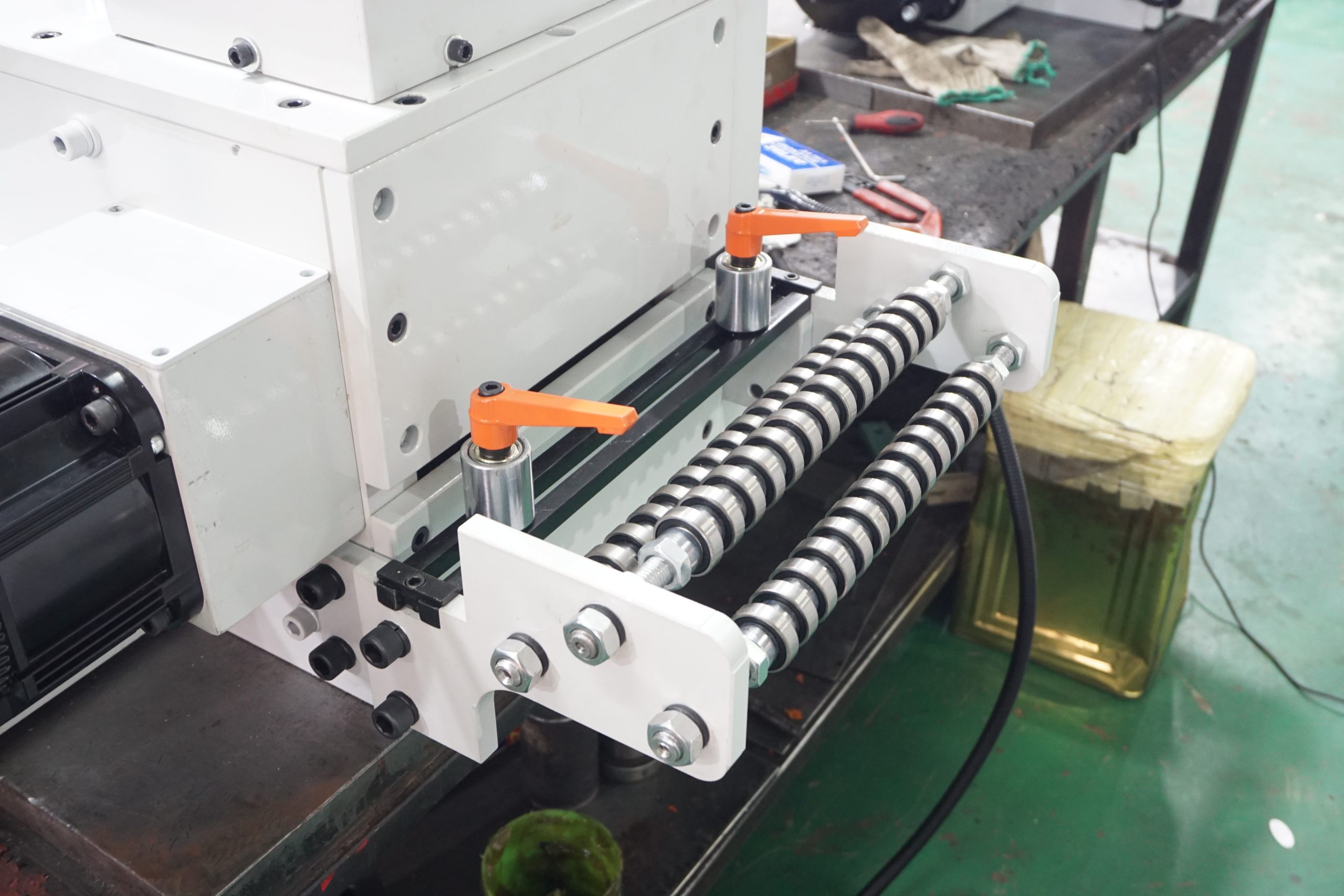

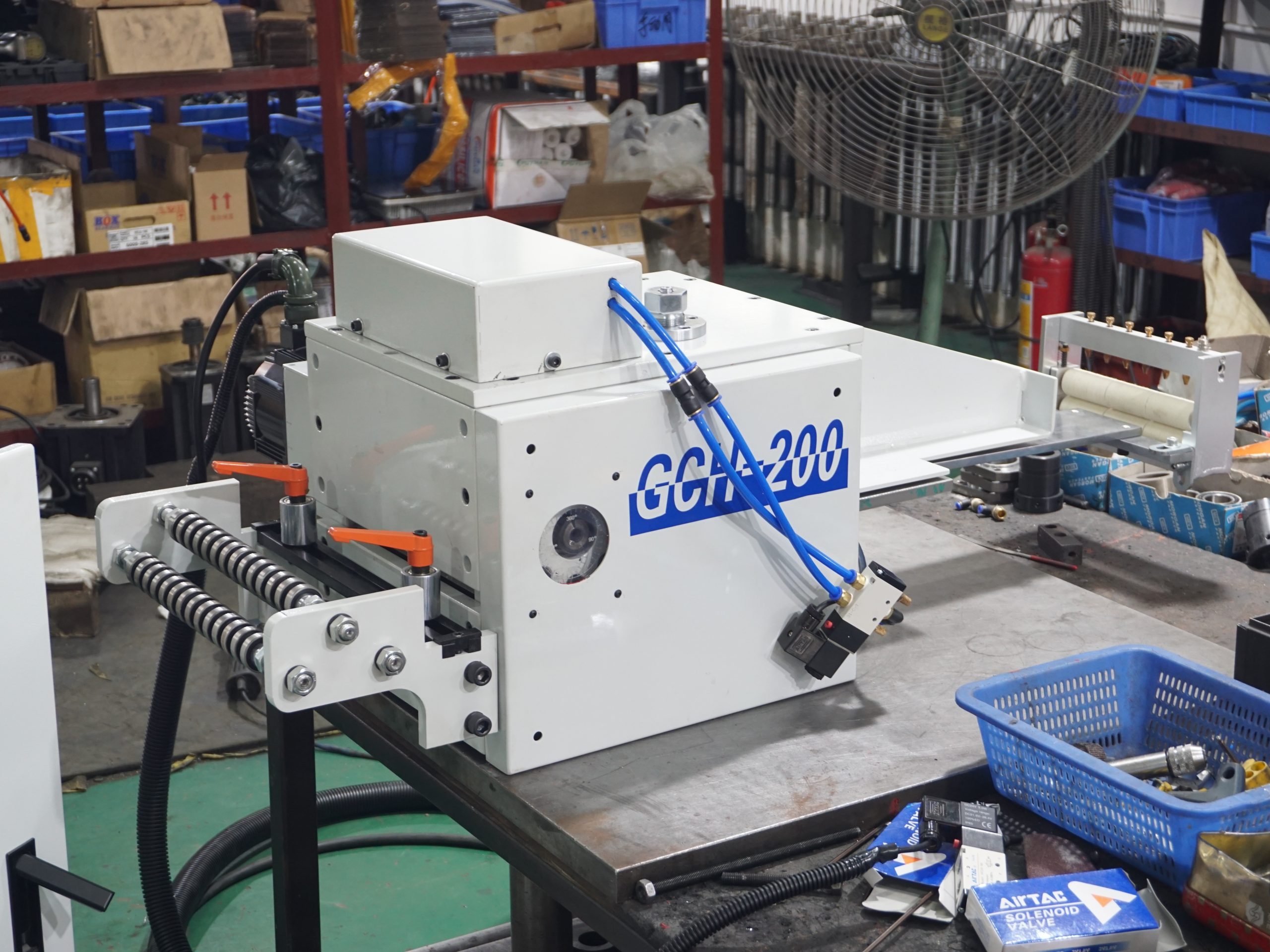

Ролики и направляющие
Контакт, освобождение и центрирование тонкой полосы.

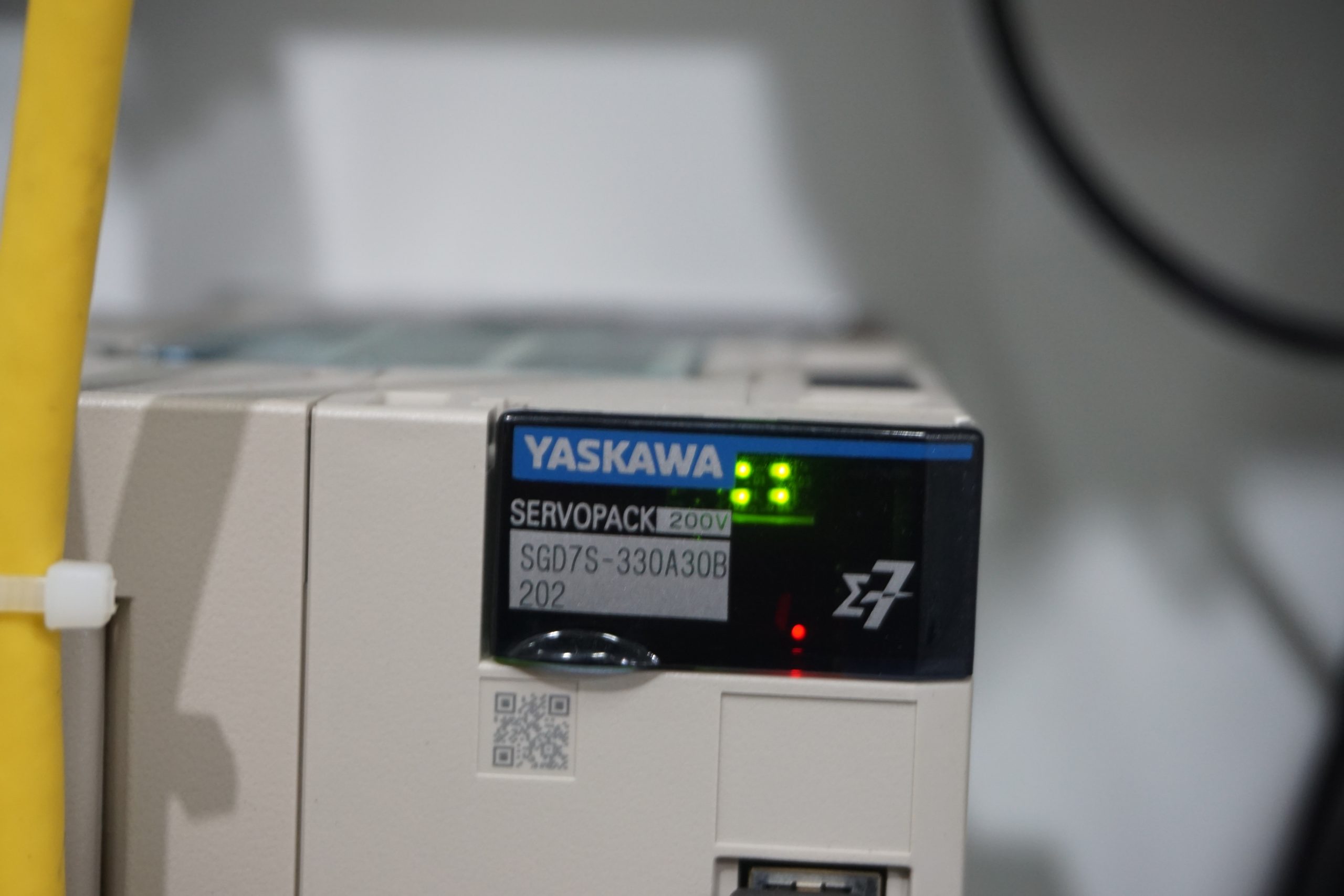

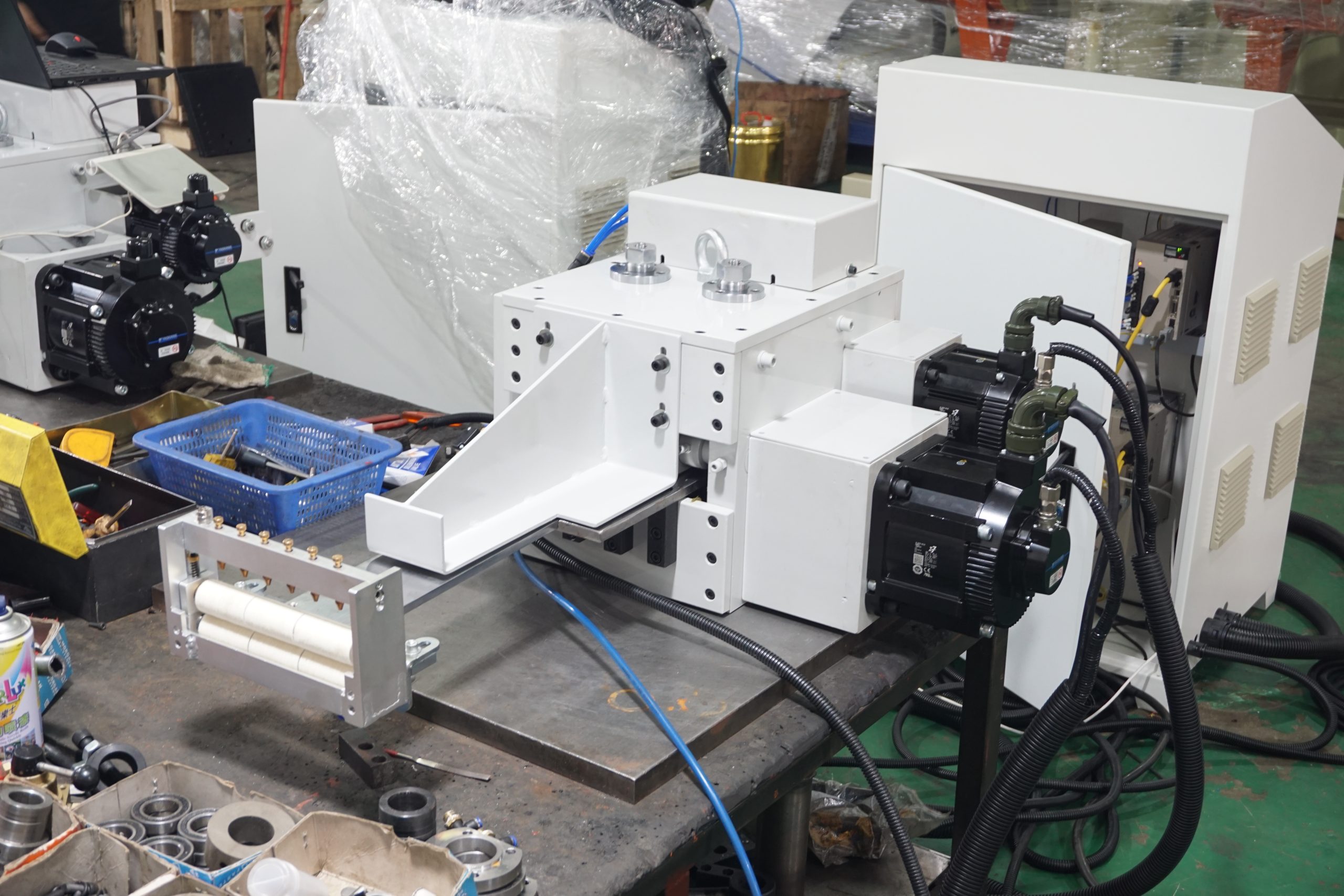

Сервоприводы и шкаф
Два привода, сервоусилители и электрическая интеграция.

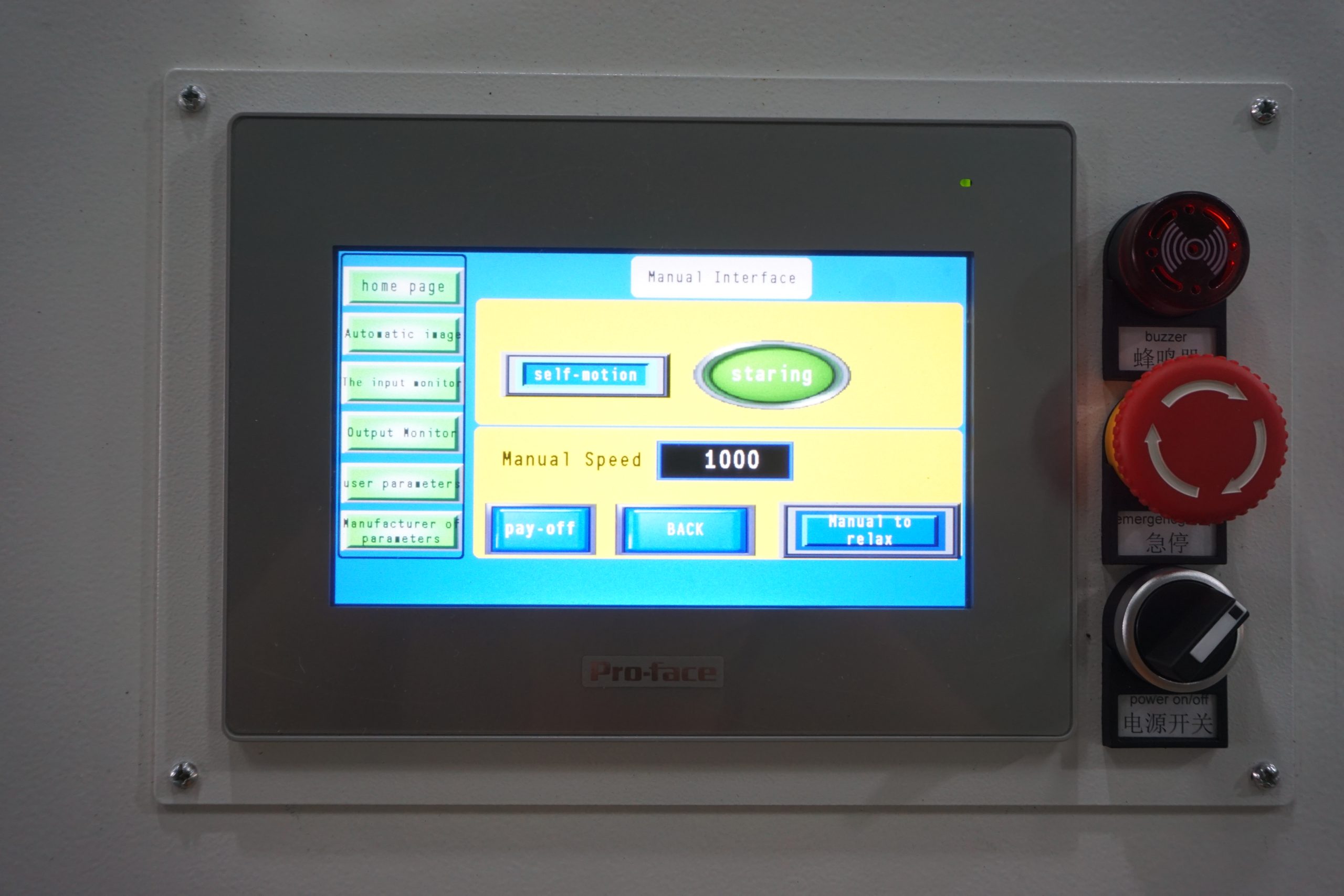

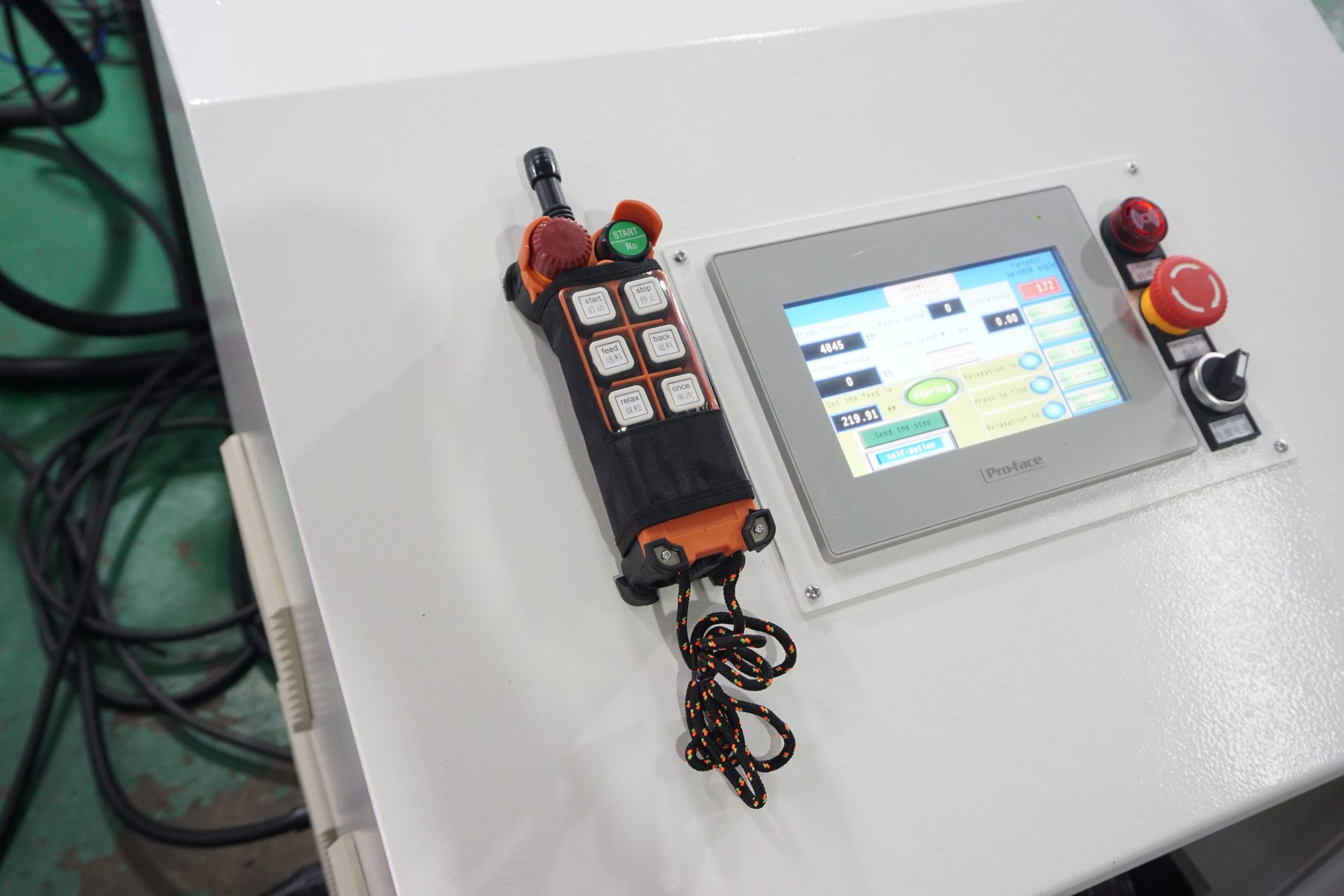

HMI и углы цикла
Шаг, угол подачи и освобождение задаются в управлении.

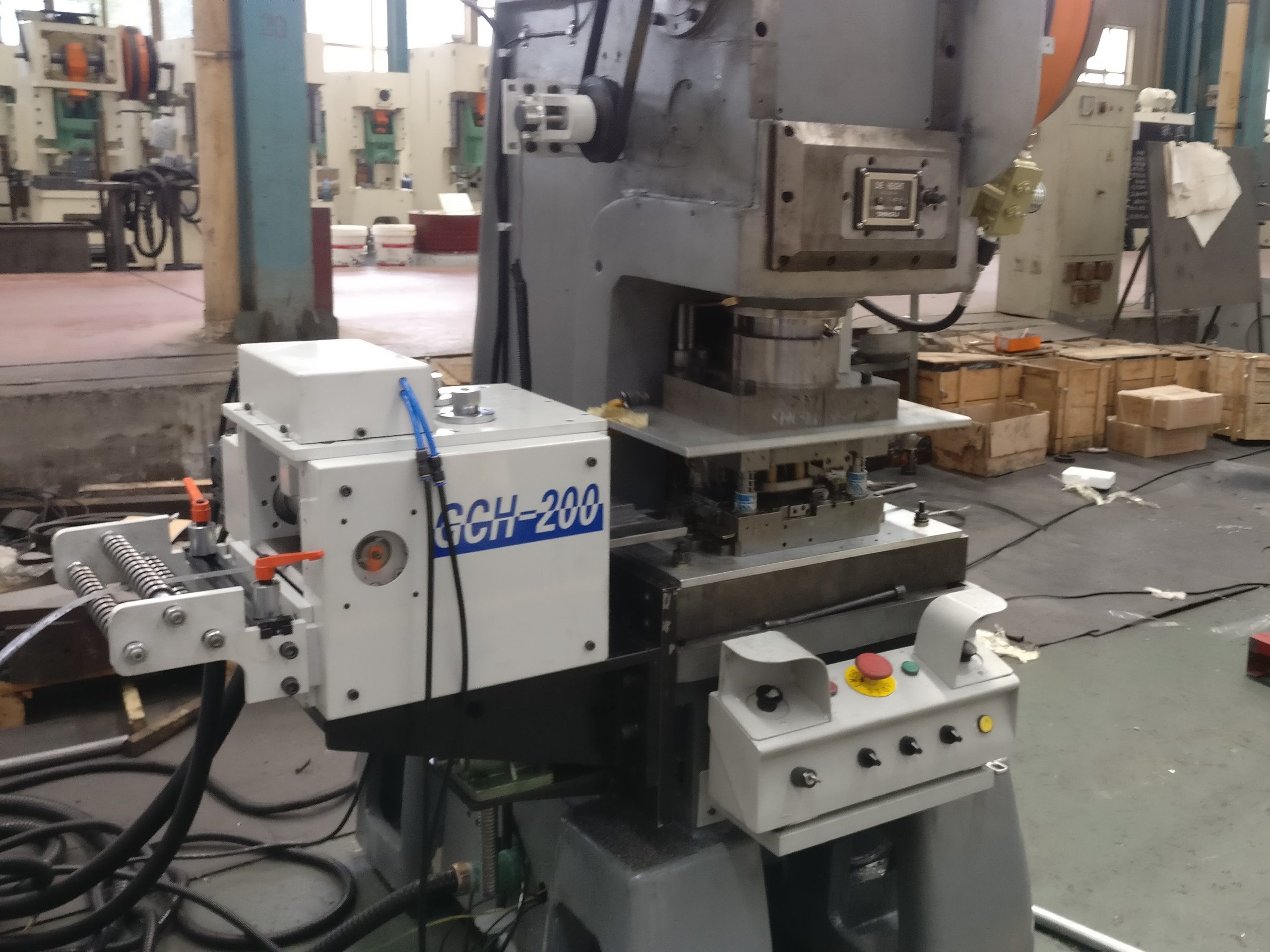

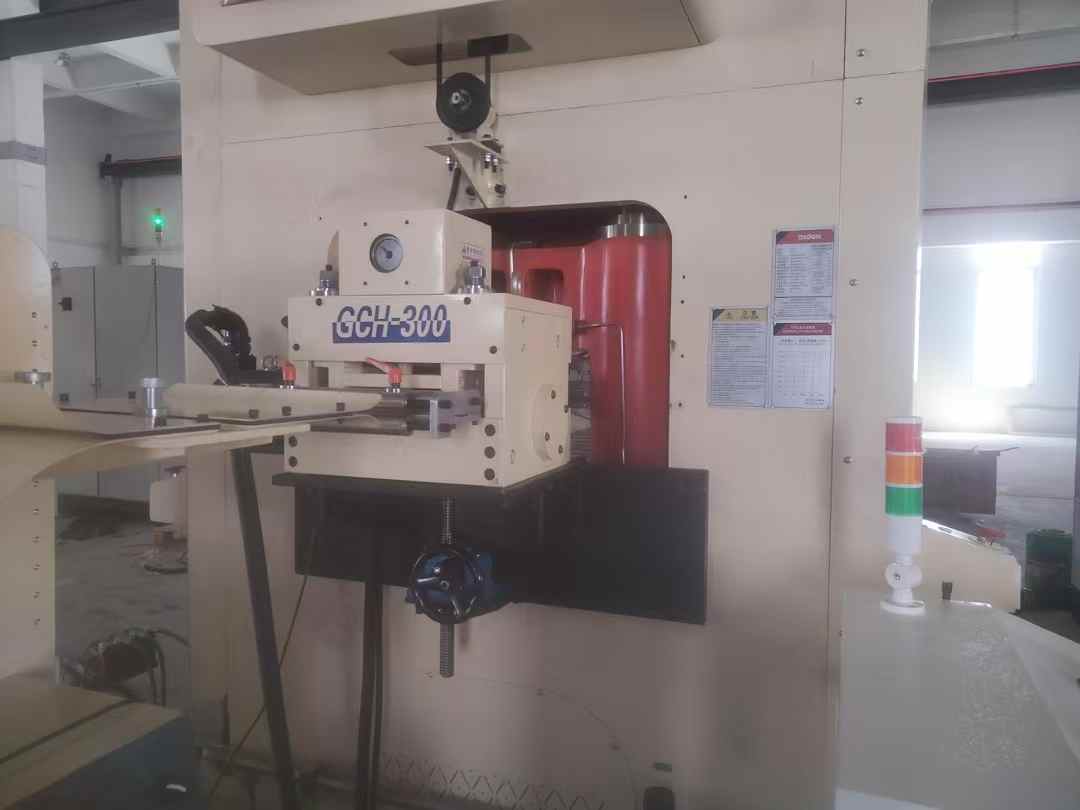

Работа на прессе

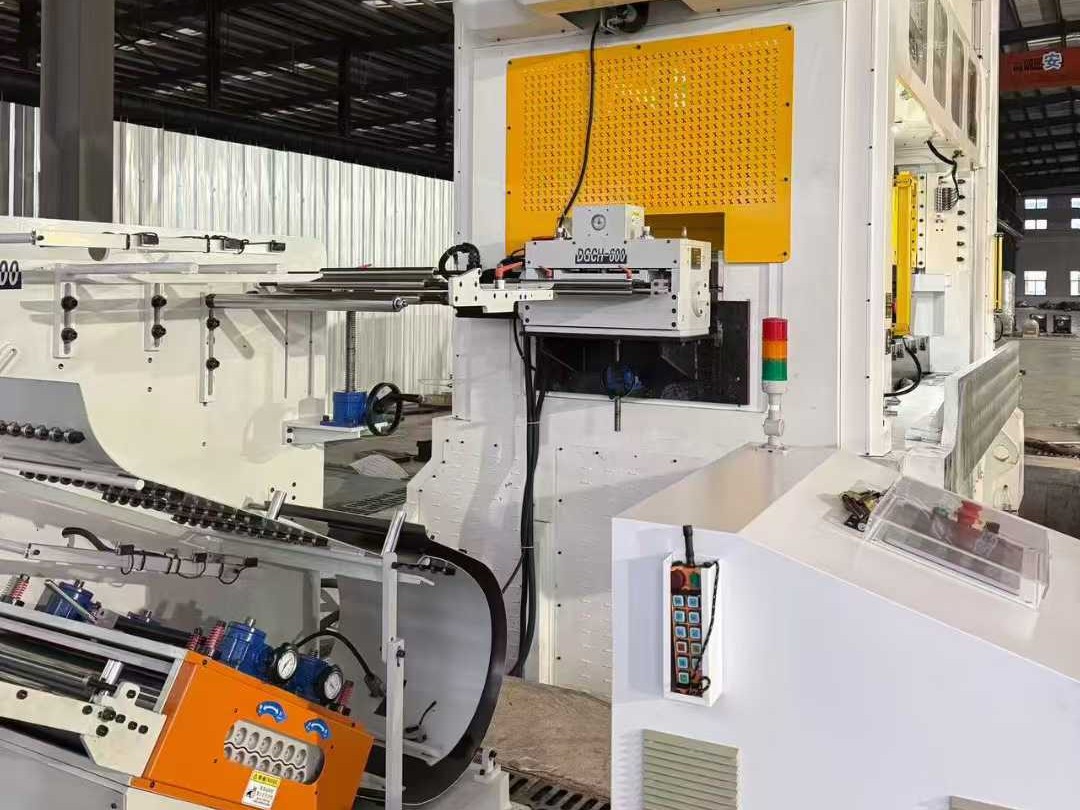

Посмотрите GCH с высокоскоростным прессом
Видео показывает расположение устройства и движение полосы в реальном цикле.
Справочные параметры
Характеристики для предварительного выбора GCH
Диапазон и состав линии подтверждаются по конкретной модели и проекту.
На узком экране таблица прокручивается горизонтально.
| Критерий | Справочная характеристика | Что подтвердить |
|---|---|---|
| Серия | Двойная высокоскоростная сервоподача GCH | Модель и функция в линии |
| Тип | Роликовая сервоподача для статорных и роторных ламелей | Полоса, штамп и пресс |
| Функция | Подача или вытяжка после штампа | Одна машина на функцию или два устройства |
| Материал | Тонкая электротехническая сталь | Марка, поверхность и деталь |
| Толщина | 0,2–2,0 мм | Итоговый диапазон по материалу и модели |
| Скорость | До 60 м/мин | Шаг, SPM и доступное время |
| Управление | Длина, угол подачи и угол освобождения | Сигналы и последовательность пресса |
| Оборудование линии | Двухголовочный разматыватель, сварка концов, S-правка, пресс и резка отходов | Фактический объём поставки |
| Данные | Материал, рулон, ширина, толщина, шаг, SPM, штамп и отходы | Функция и количество устройств |
Скорость и диапазон являются справочными; итог проверяется по материалу, шагу, прессу и функции GCH.
Выбор, интеграция и параметры
Частые вопросы: Серия GCH
Короткие ответы помогают подготовить данные до технической проверки.
01Чем двойной сервопривод отличается от двух устройств подачи и вытяжки?
Двойной сервопривод относится к приводу одной GCH. Для функций до и после штампа могут понадобиться две отдельные согласованные машины.
02Для какого материала предназначена GCH?
Основное применение — тонкая электротехническая сталь для статорных и роторных ламелей; окончательный диапазон подтверждается по марке и поверхности.
03Можно ли использовать GCH как обычную NC?
Сначала нужно сравнить задачу. GCH — специализированная высокоскоростная архитектура; универсальная NC может быть рациональнее для частых переналадок.
04Что означает скорость до 60 м/мин?
Это справочный предел; реальная скорость зависит от шага, SPM, времени цикла, полосы, пресса и пусконаладки.
05Какие данные нужны для расчёта?
Материал и рулон, ширина, толщина, шаг, SPM, чертёж штампа, функция GCH, маршрут отходов и план линии.
Данные для подбора
Запросите проверку применения GCH
Укажите, должна ли машина подавать полосу до штампа или вытягивать её после штампа. Приложите данные электротехнической стали, детали, рулона и пресса.
- Функция: подача или вытяжка
- Марка и поверхность стали
- Ширина и толщина
- Рулон и сварка концов
- Шаг, SPM и пресс
- Чертёж штампа и ламели
- Маршрут отходов и план линии
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
