Программируемый шаг
Рецепты и длина меняются без смены механической передачи.
Серия GCD · сервоподача для короткого окна цикла

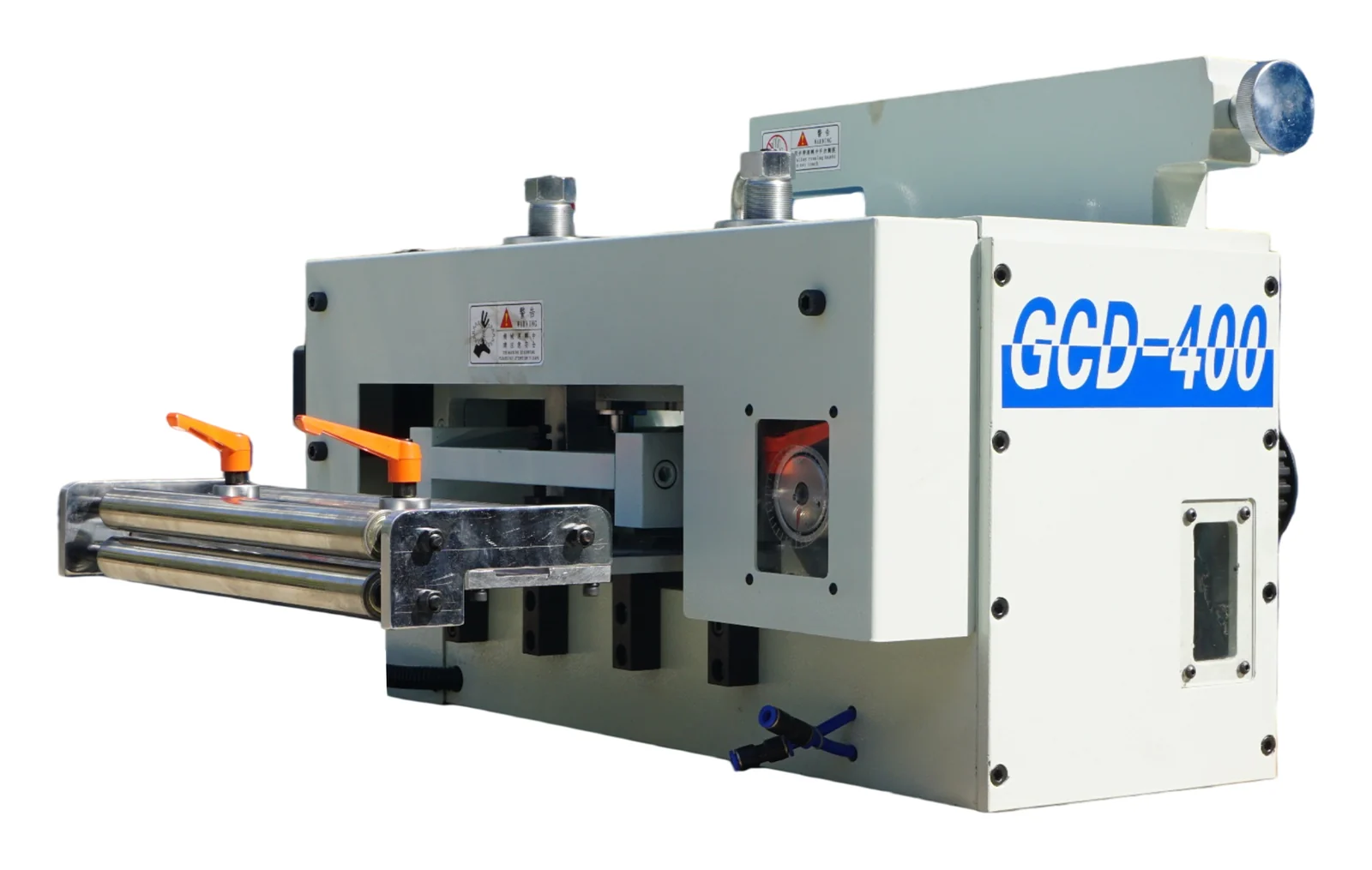

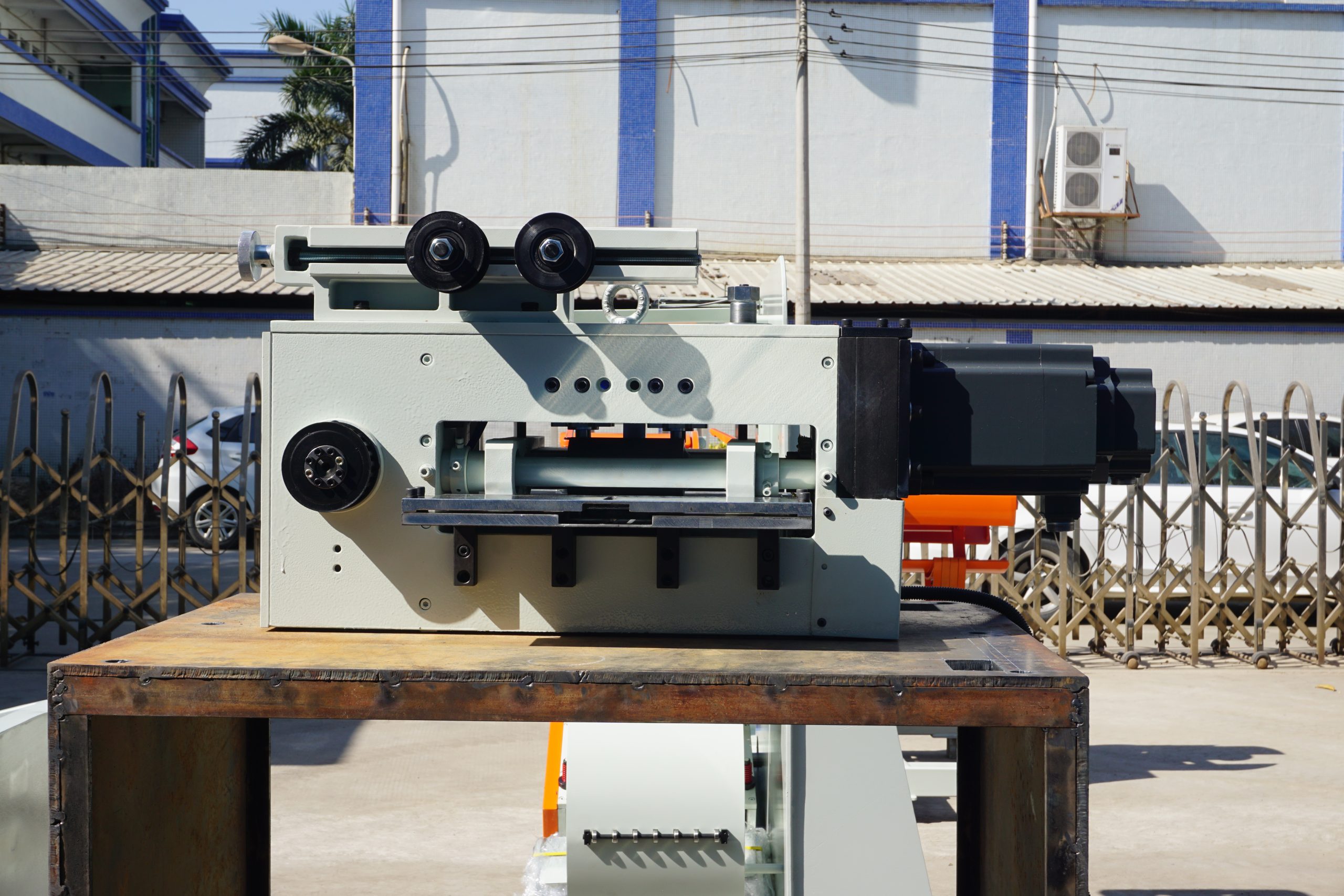

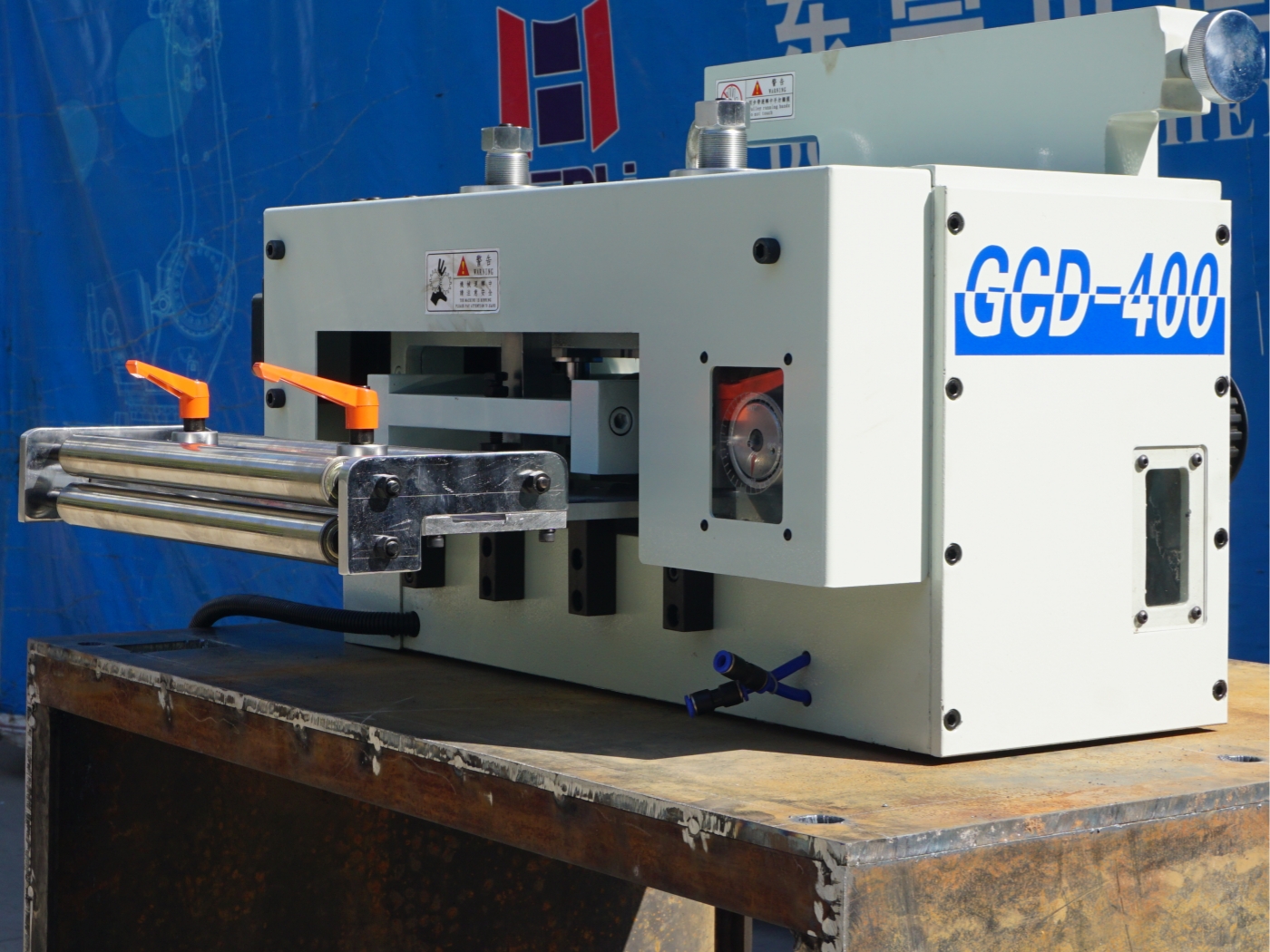

Высокоскоростное сервоприводное подающее устройство GCD для пресса
GCD программирует шаг, быстро перемещает полосу и освобождает её для пилотов в коротком окне цикла. До выбора проверяются материал, реальный темп, сигналы пресса и время, доступное между ударами.
GCD
Справочная точность±0,02 мм
Программируемая длина0–9 999,99 мм
РоликиGCr15 · HRC60–62
Шестерни20CrMnTi · DIN 6
Область применения
Когда нужна высокоскоростная сервоподача GCD
GCD выбирают, когда программируемый шаг должен выполняться в коротком и стабильном окне цикла пресса.
Серия сочетает гибкость сервопривода с механикой, рассчитанной на быстрый разгон, остановку и освобождение полосы.
Высокая частота пресса сама по себе не определяет выбор: нужны реальный шаг, доступный угол, пилоты, материал и стабильная подготовка полосы.
Короткое окно цикла
Подача, остановка и освобождение должны уложиться до удара.
Пилоты штампа
Освобождение позволяет пилотам уточнить положение полосы.
Реальные данные
Темп подтверждается на сочетании пресса, штампа и материала.
Последовательность движения
Подать, остановить и освободить до следующего удара
Повторяемость зависит не только от длины, но и от момента каждого действия.
Сигнал пресса запускает сервоподачу; ролики перемещают полосу, останавливаются и освобождают её для пилотов.
После коррекции ролики снова зажимают материал, и цикл повторяется.
Подать
Сервопривод перемещает полосу на заданную длину.
Остановить
Полоса фиксируется до входа пилотов.
Освободить
Эксцентриковый механизм снимает давление роликов.
Повторить
Сигналы пресса и подачи запускают следующий цикл.

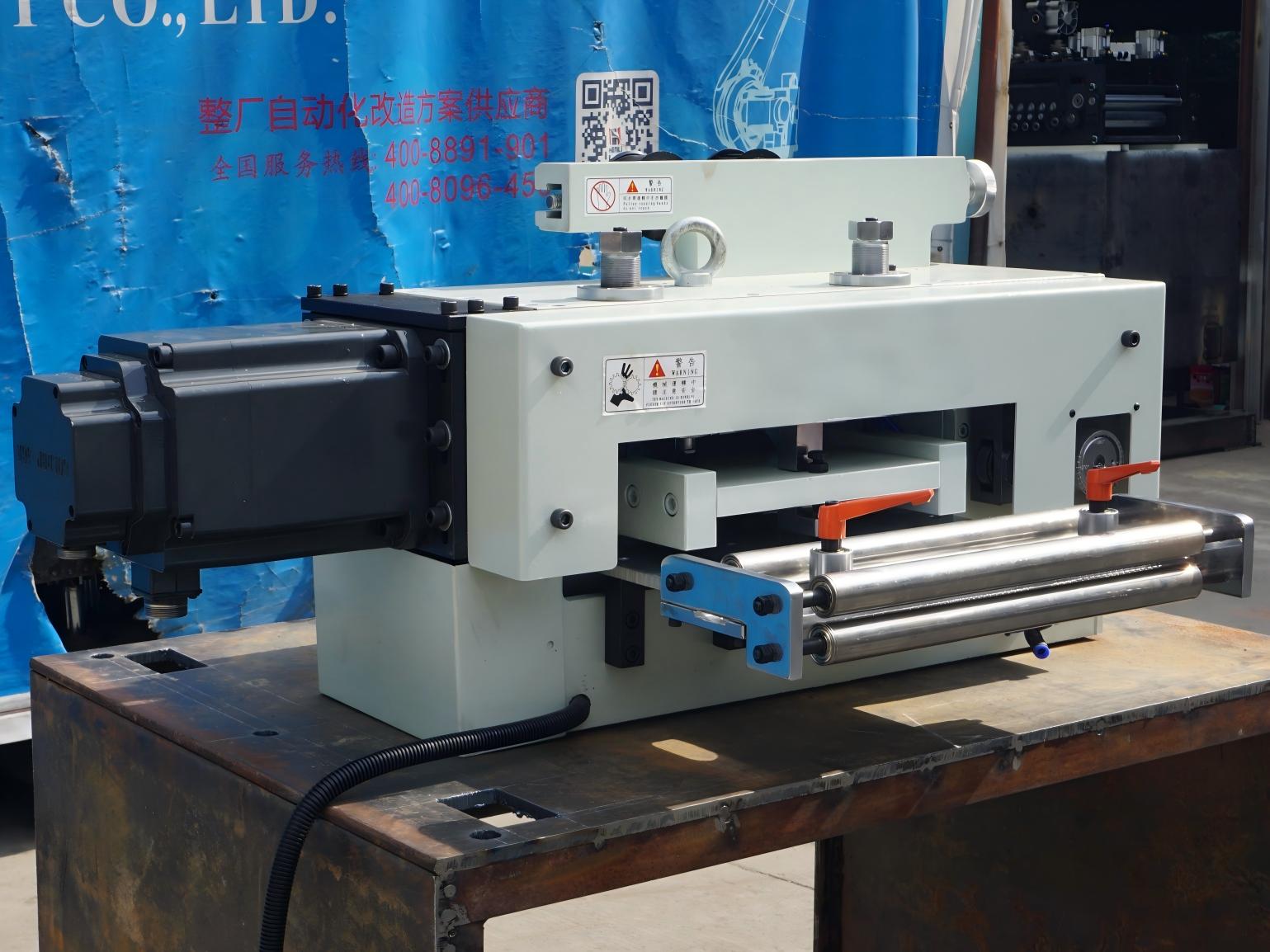

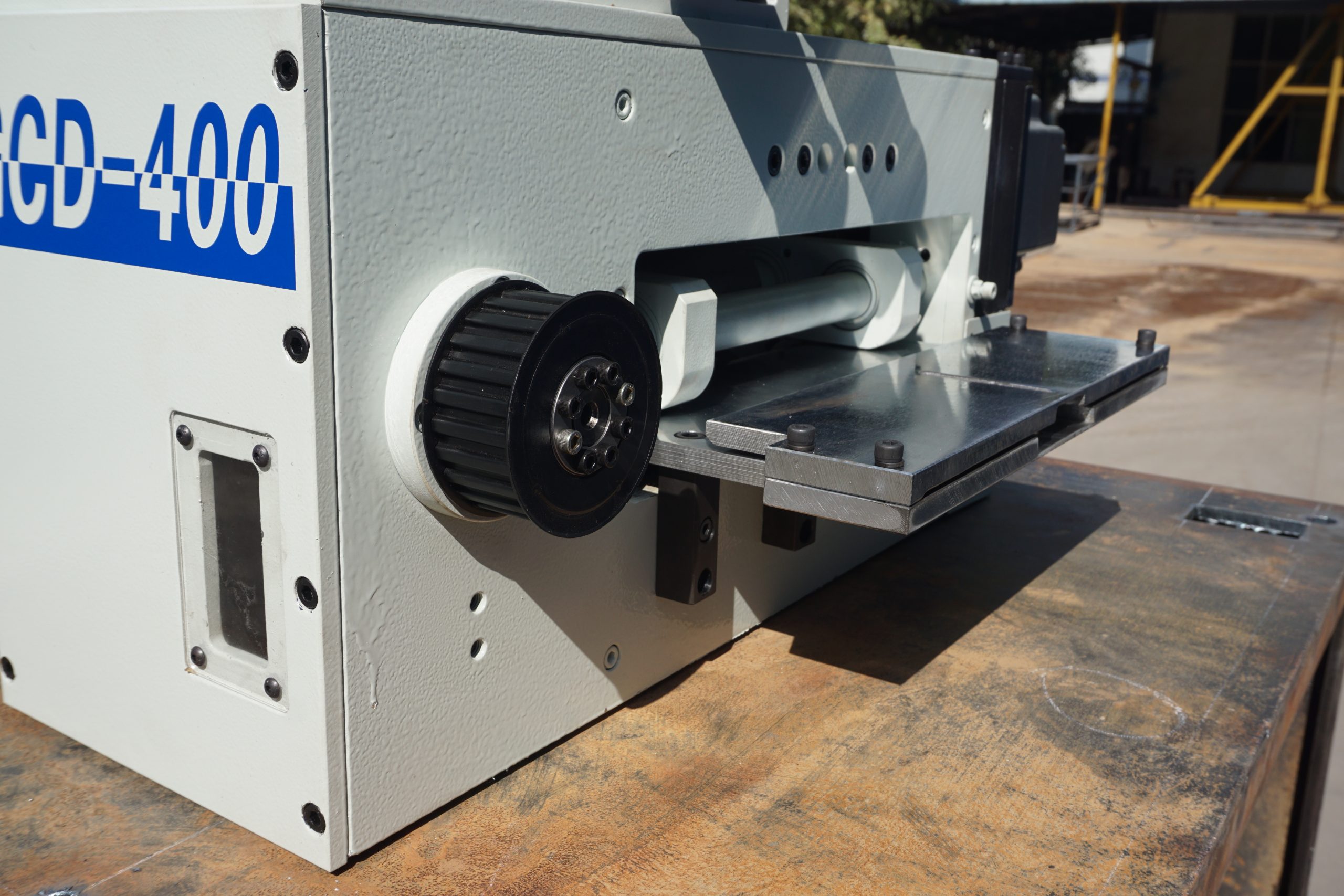

Механическая система
Ролики, шестерни и освобождение работают как единое целое
Точность сохраняется только при согласованной жёсткости, передаче и контакте с полосой.
Ролики GCr15 закалены до HRC60–62, точно шлифованы и хромированы. Шестерни 20CrMnTi имеют твёрдость HRC58–60, класс DIN 6 и справочное радиальное биение ±0,01 мм.
Давление, направляющие и освобождение проверяются по поверхности и пилотам штампа.

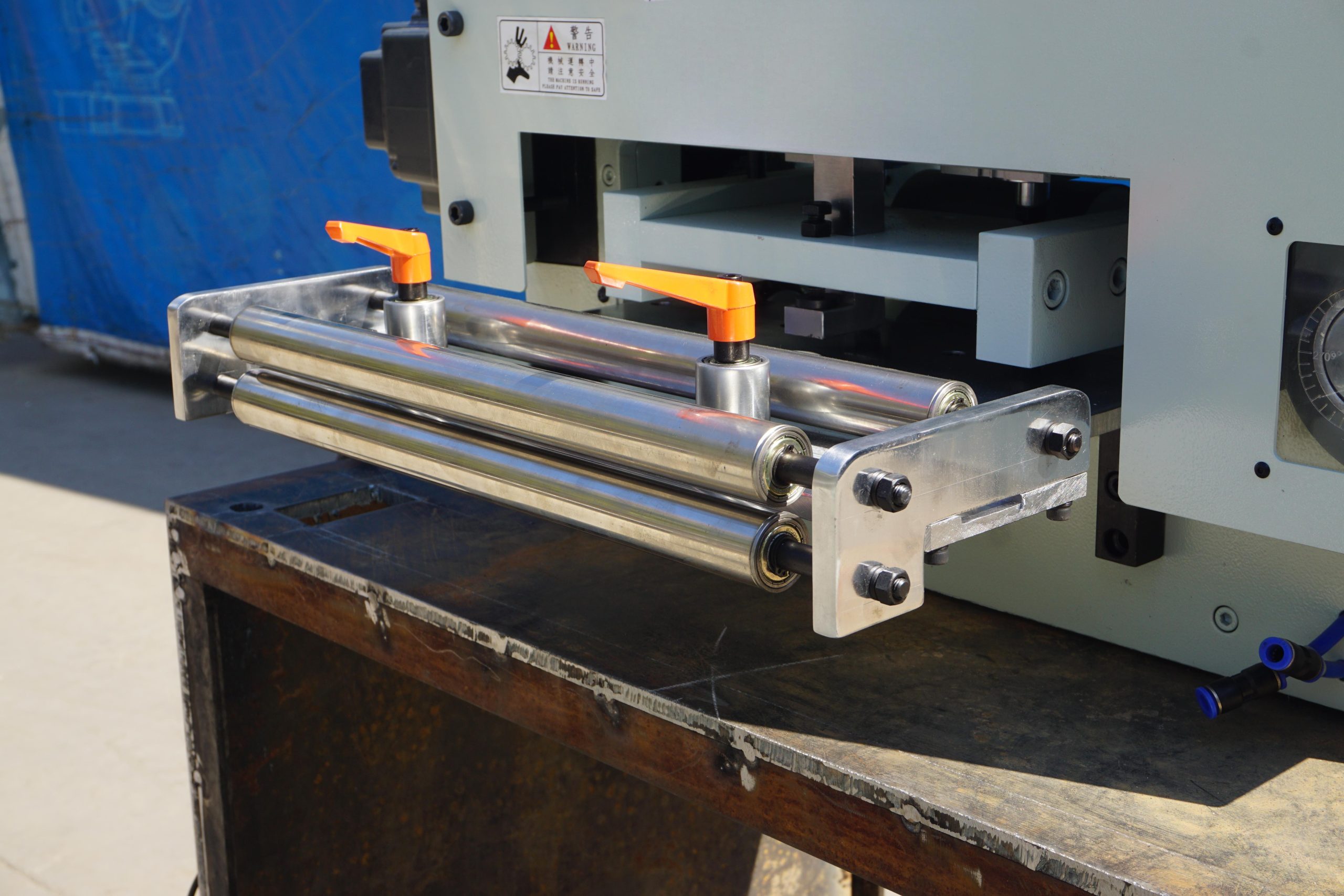

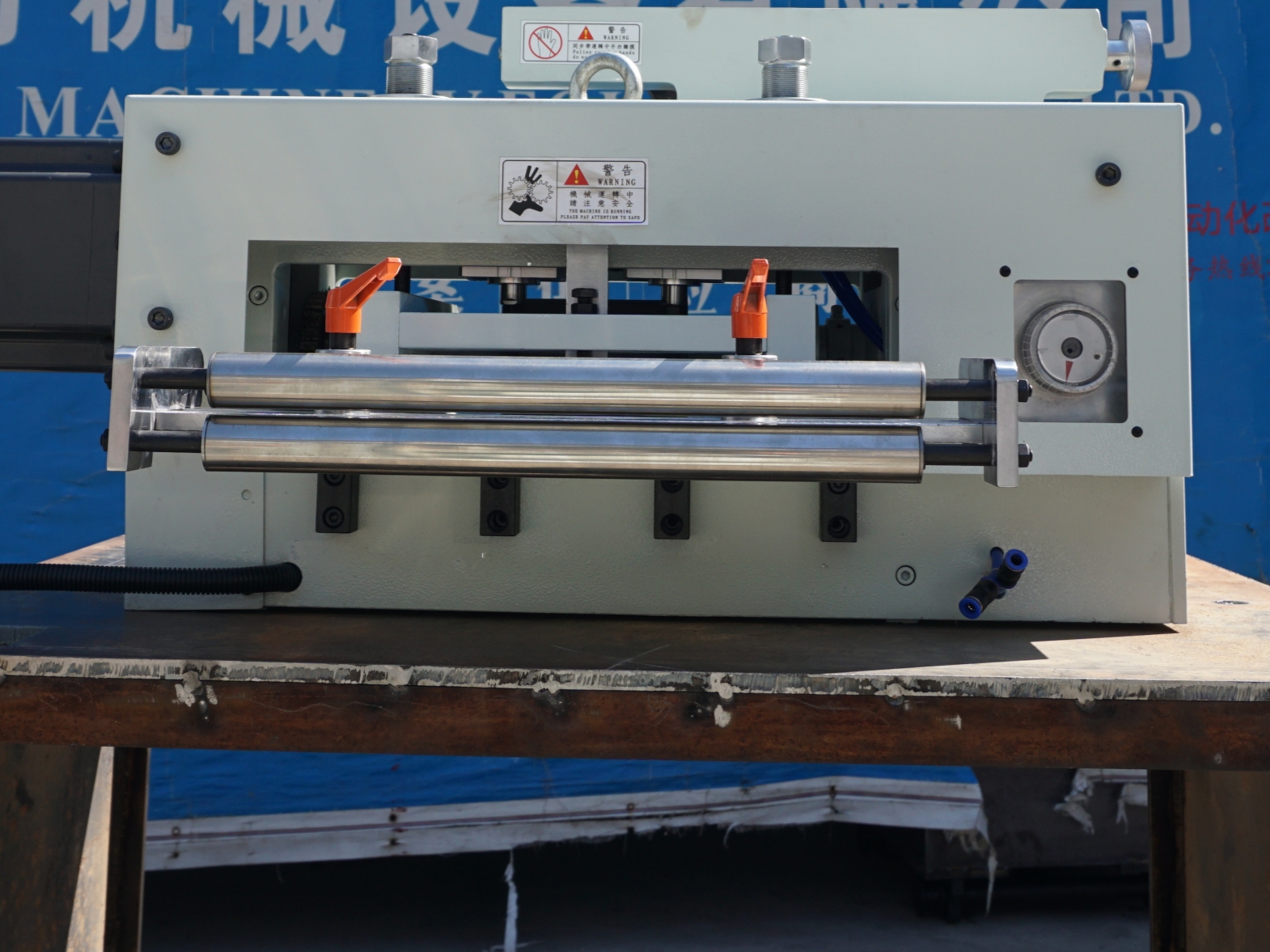

Ролики GCr15
Шлифование, твёрдое хромирование и контролируемый контакт.
Шестерни 20CrMnTi
Закалённая передача для повторяемого высокоскоростного цикла.

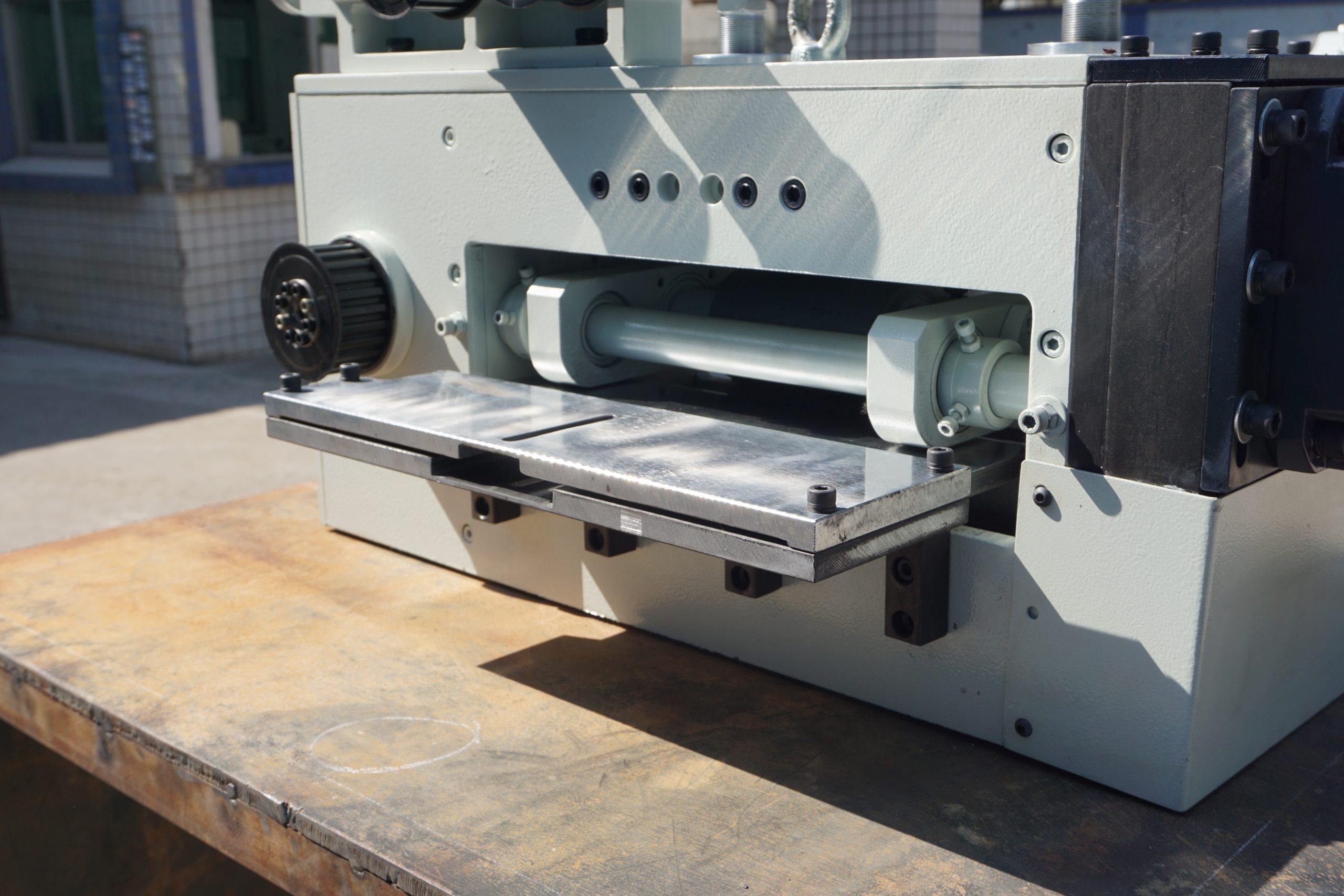

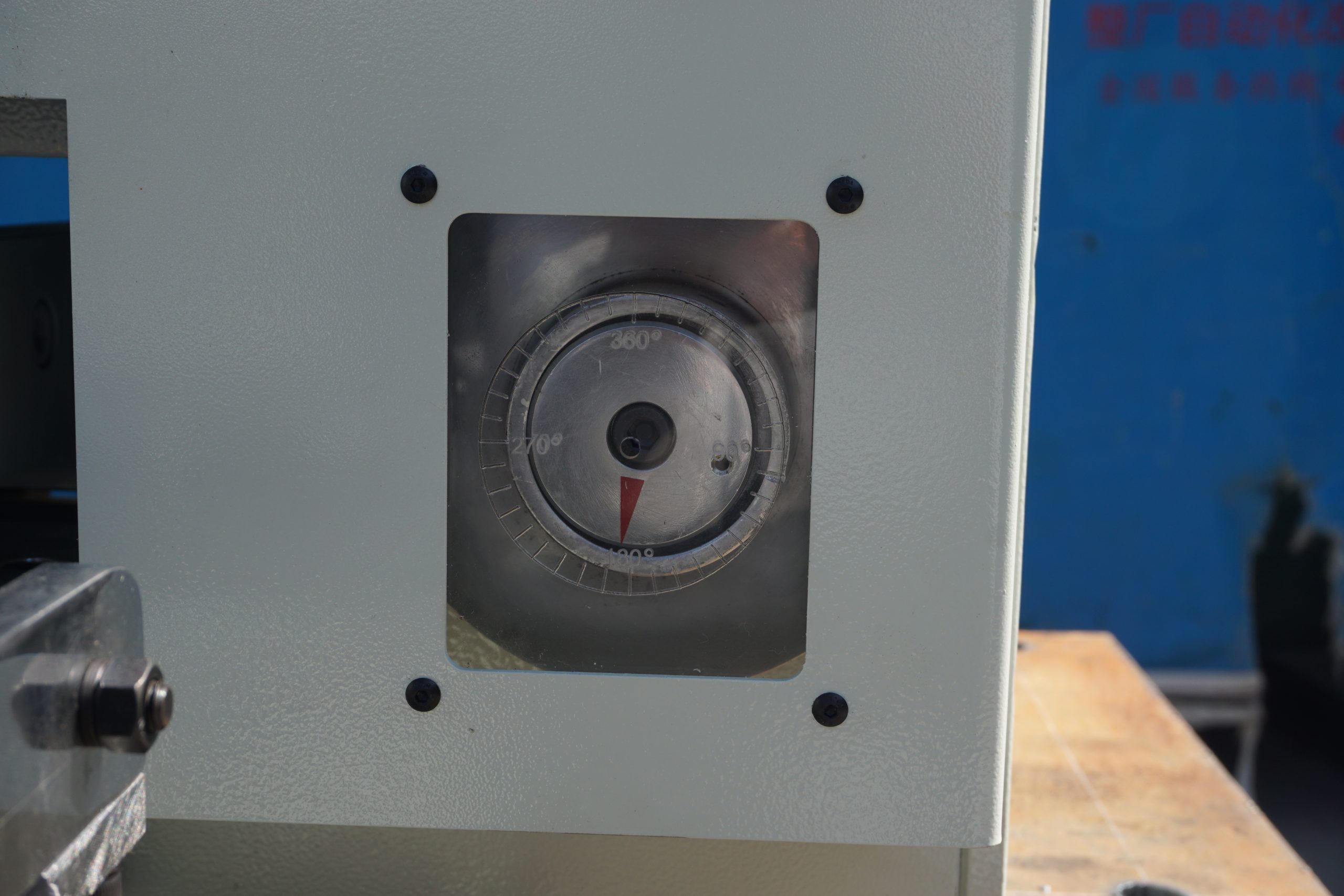

Эксцентриковое освобождение
Момент освобождения согласуется с пилотами штампа.
Работа линии
Проверьте движение полосы и ритм пресса
Видео помогает оценить последовательность, но не заменяет расчёт вашего шага и доступного времени.
Обратите внимание на подачу полосы, остановку перед штампом и повторяемость цикла.
Техническая проверка
Справочные характеристики сервоподачи GCD
Значения ниже используются для предварительного выбора и подтверждаются по реальной линии.
На узком экране таблица прокручивается горизонтально.
| Критерий | Справочная характеристика | Что подтвердить |
|---|---|---|
| Серия | Высокоскоростная сервоподача GCD | Нужно ли задаче короткое окно подачи |
| Тип | Роликовая подача с сервоприводом | Принцип подачи линии |
| Применение | Высокоскоростная штамповка полосы из рулона | Материал, деталь, штамп и реальный темп |
| Работа | Сервоподача по сигналу пресса с освобождением | Сигналы и полезный угол цикла |
| Ширина и толщина | Определяются моделью и фактической полосой | Материал, размеры и поверхность |
| Справочная точность | ±0,02 мм | Пресс, штамп, пилоты и пусконаладка |
| Скоростная база | Опубликованные данные используют пресс 600 RPM | Шаг, полоса, штамп и доступное время |
| Длина | 0–9 999,99 мм | Минимум и максимум по деталям |
| Ролики | GCr15, HRC60–62, шлифование и хромирование | Контакт и отделка полосы |
| Шестерни | 20CrMnTi, HRC58–60, DIN 6, биение ±0,01 мм | Нагрузка и требуемая точность |
| Освобождение | Эксцентриковый механизм | Угол и пилоты штампа |
| Для расчёта | Материал, ширина, толщина, рулон, шаг, пресс и план линии | Напряжение, страна и автоматизация |
Опубликованная частота пресса не является универсальной производительностью для каждого шага и материала.
Сравнение архитектур
GCD, NC, GCH или пневматическая подача
Тип определяется функцией, темпом, гибкостью и положением устройства в линии.
GCD
Программируемый шаг и короткое окно высокоскоростного цикла.
Сервоподача NC
Больше универсальности при рецептах и модернизации.
Двойная сервоподача GCH
Специализированная подача или вытяжка тонкой электротехнической стали.
Пневматическая AF
Простой повторяющийся шаг при стабильном воздухе.

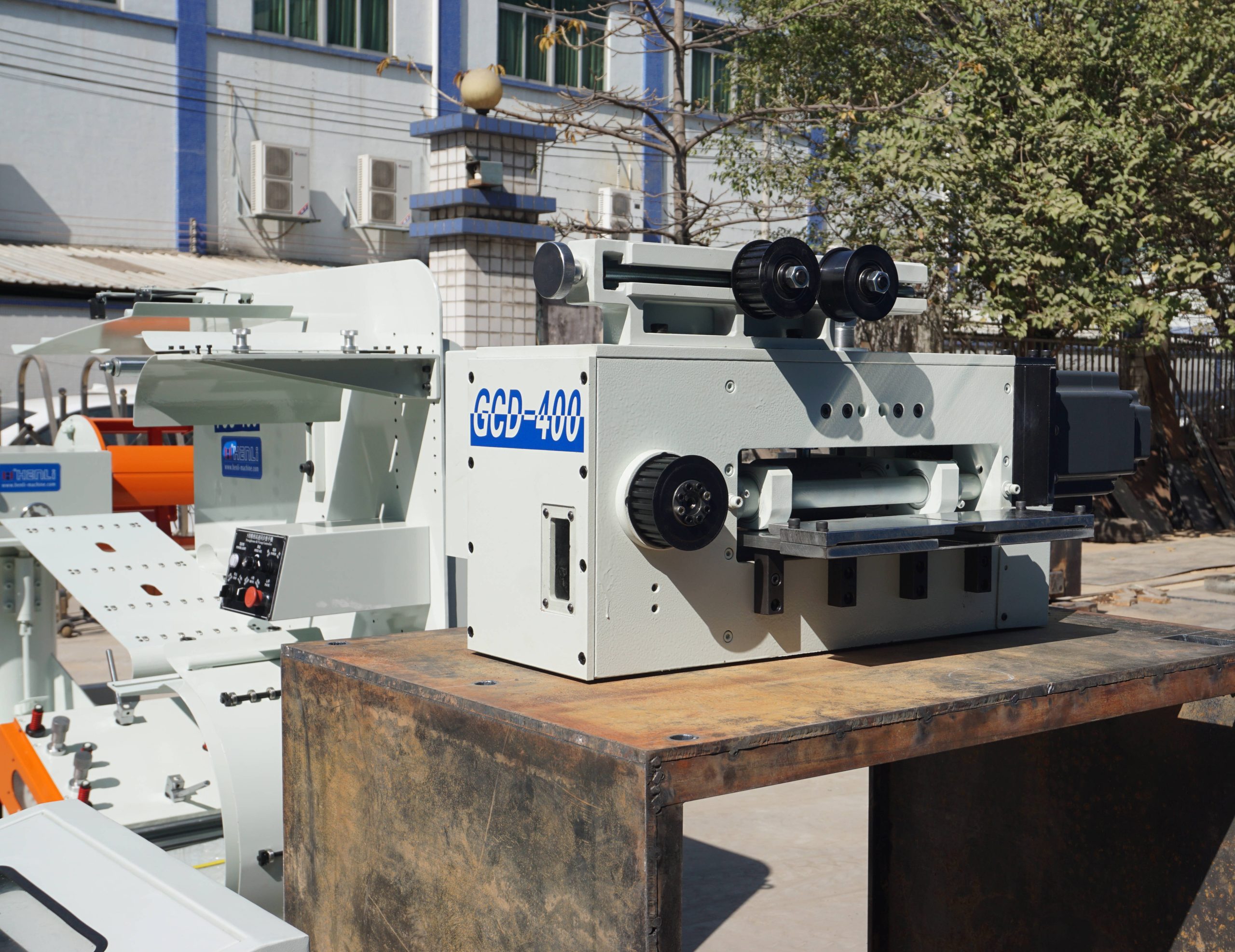

Интеграция линии
Точность GCD зависит от того, как полоса приходит к прессу
Размотка, правка, петля и сигналы линии должны исключать натяжение на роликах GCD.

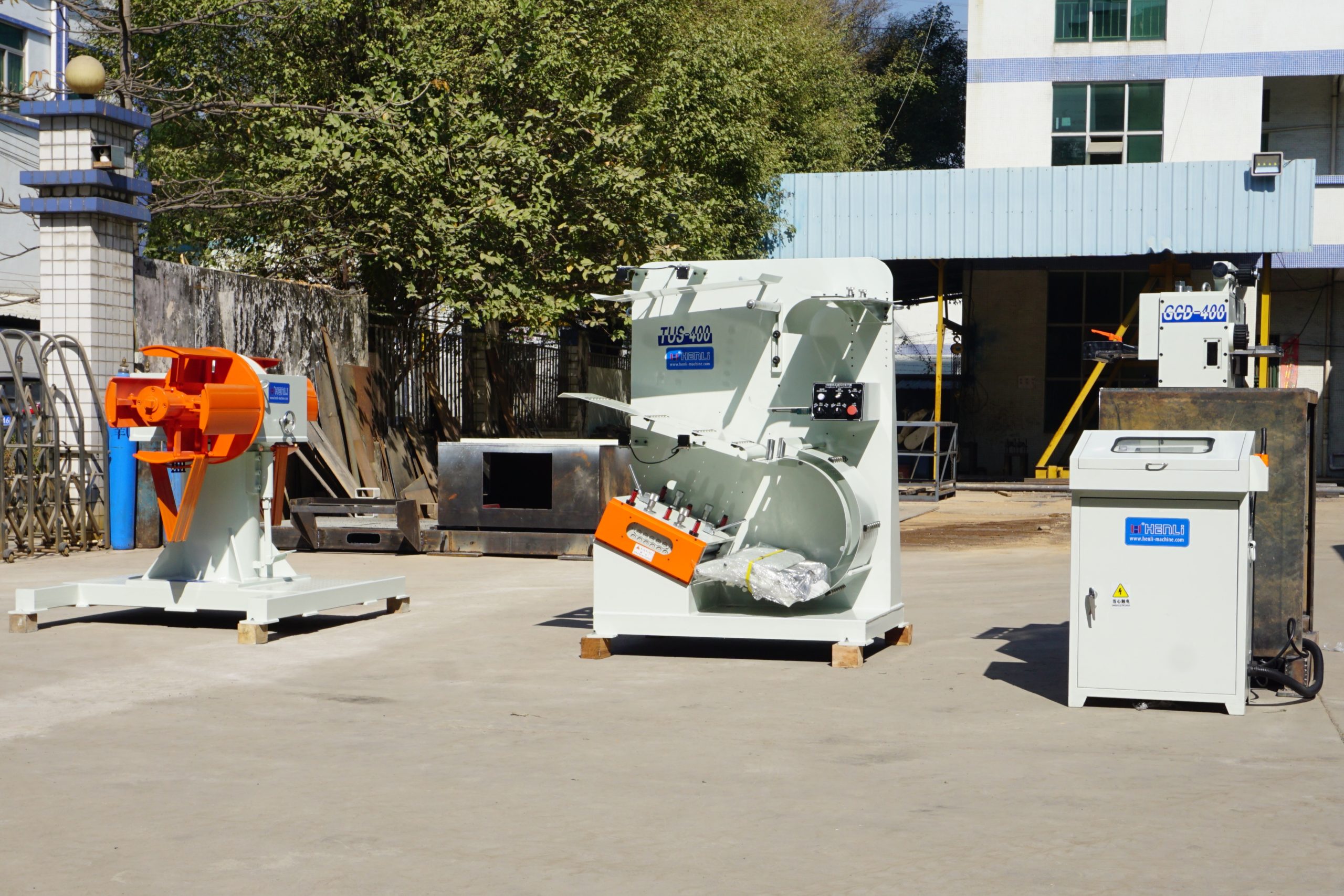

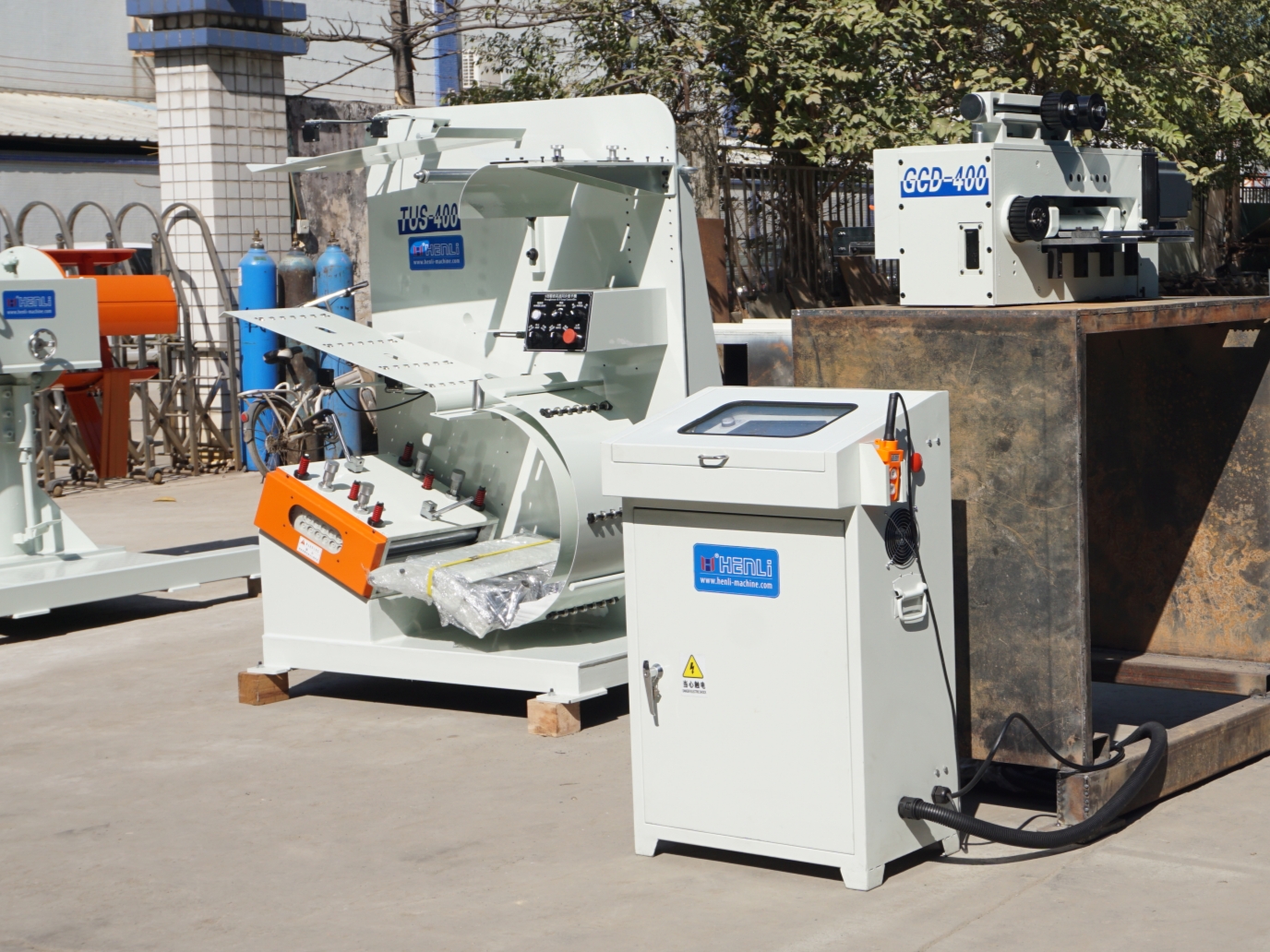

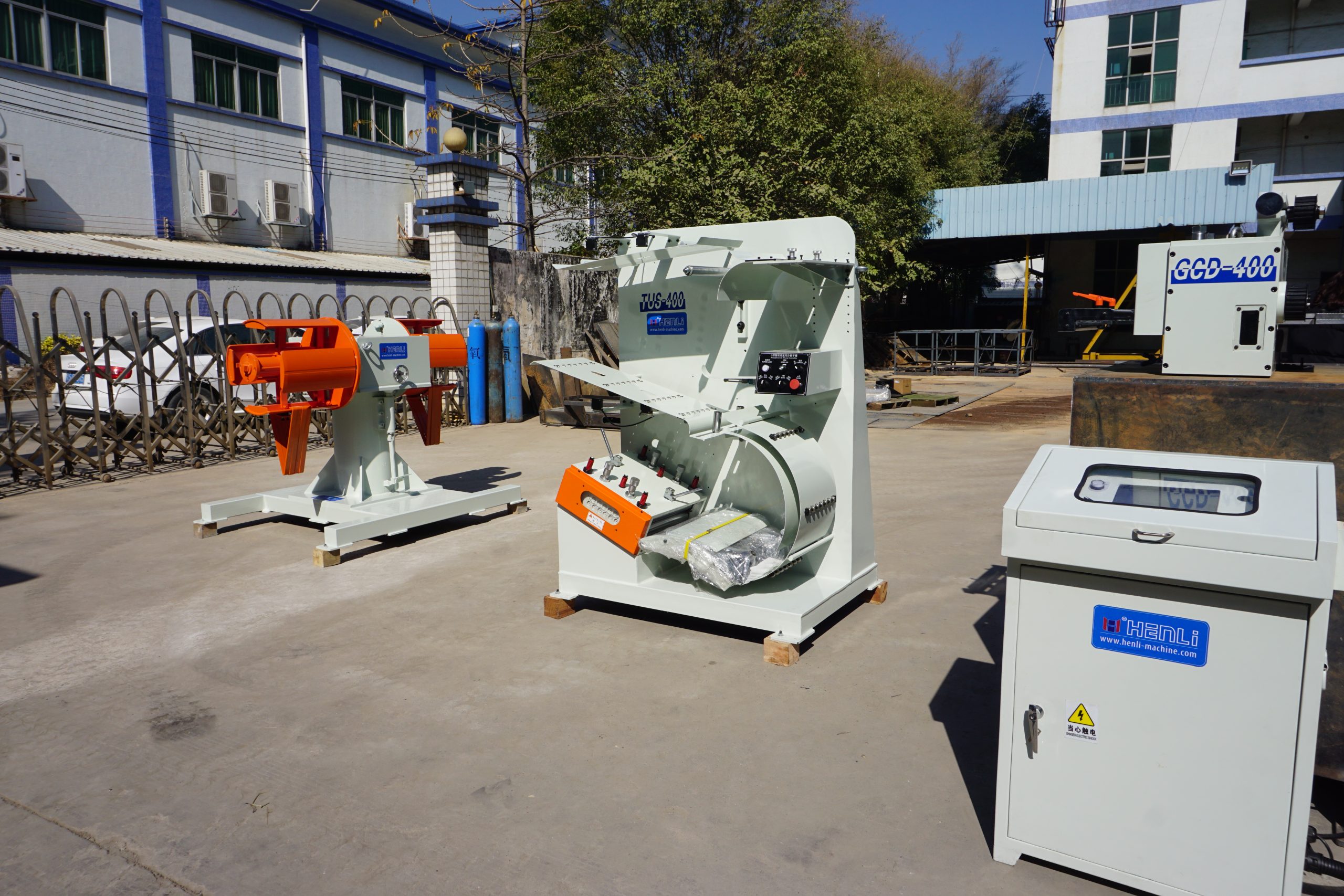

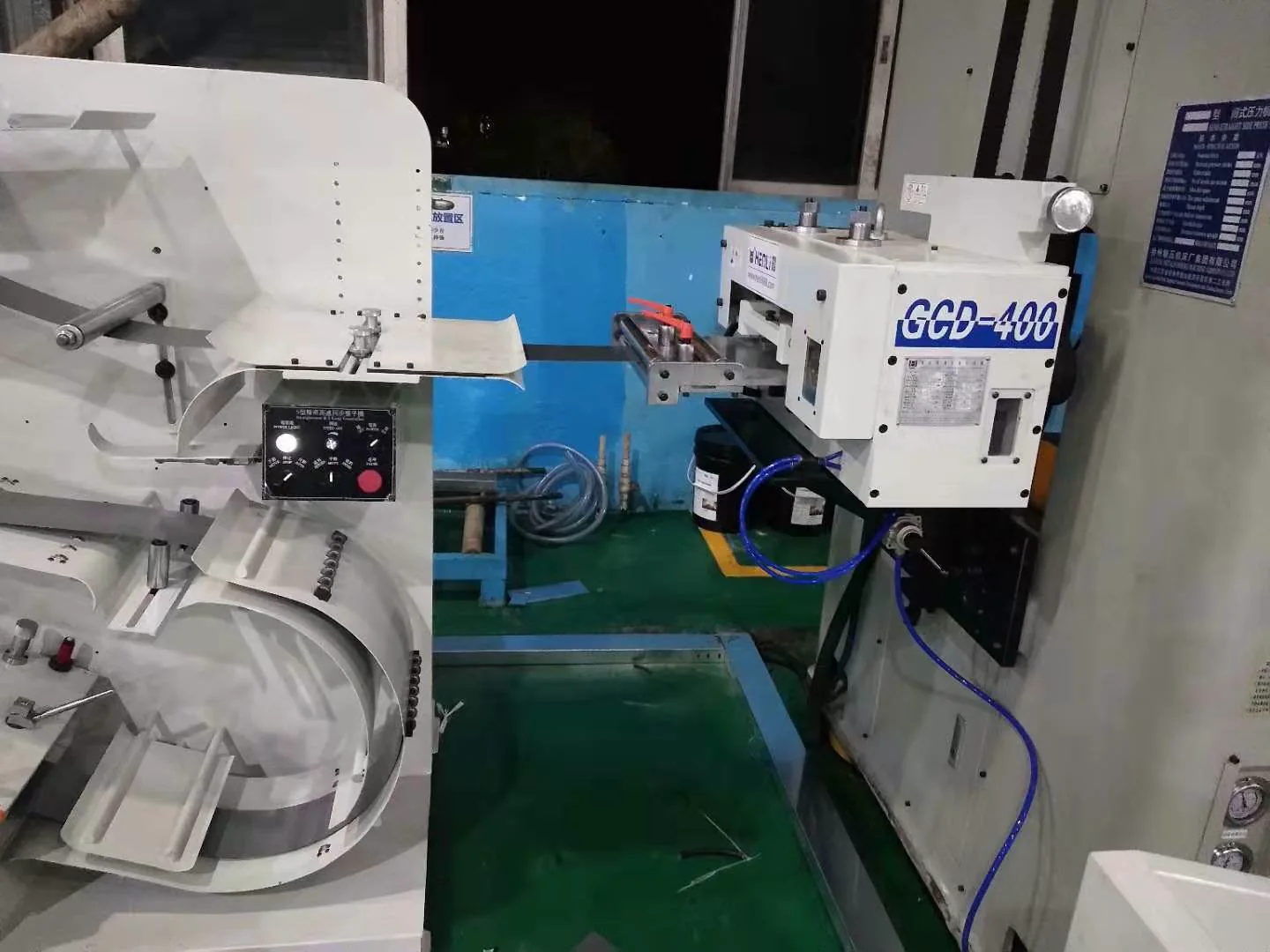

Разматыватель удерживает рулон, правильная машина готовит плоскостность, петля отделяет инерцию рулона, а GCD задаёт конечный шаг.
Передайте план линии, если оборудование и пресс уже установлены.
Размотать
Стабильно подавать рулон без избыточного натяжения.
Выправить и сформировать петлю
Подготовить полосу до сервоподачи.
Подать и штамповать
Согласовать GCD, пилоты и окно цикла.
Проверить план
Высота, направление, ограждения и доступ к штампу.
Выбор, интеграция и параметры
Частые вопросы: Серия GCD
Короткие ответы помогают подготовить данные до технической проверки.
01Для каких задач выбирают GCD?
Для программируемой подачи в коротком окне высокоскоростного цикла, когда обычной NC недостаточно по динамике.
02Означает ли пресс 600 RPM, что линия всегда даст 600 SPM?
Нет. Реальный темп зависит от шага, материала, штампа, доступного времени и устойчивости линии.
03Как подтверждается точность ±0,02 мм?
Это справочная характеристика подачи; итог проверяют вместе с прессом, штампом, пилотами, полосой и пусконаладкой.
04Когда сравнивать GCH?
При работе с тонкой электротехнической сталью и специализированной функцией подачи или вытяжки в линии ламелей.
05Нужна ли правильная машина?
Если полоса приходит с кривизной или натяжением, её нужно подготовить до GCD.
06Какие данные нужны для расчёта?
Материал, ширина, толщина, рулон, шаг, SPM, пресс, штамп, пилоты, план линии и напряжение.
Данные для подбора
Проверьте, подходит ли GCD вашей линии
Передайте материал, полосу, шаг, частоту пресса, доступный угол, пилоты и компоновку оборудования до и после подачи.
- Материал и поверхность
- Ширина и толщина
- Минимальный и максимальный шаг
- Пресс, SPM и полезный угол
- Штамп и пилоты
- Рулон, правка и петля
- План линии, напряжение и страна
Заполните основные данные для технической проверки. Чертёж и крупные файлы можно передать ответным письмом или через WhatsApp.
