NCHL-C · полоса средней толщины

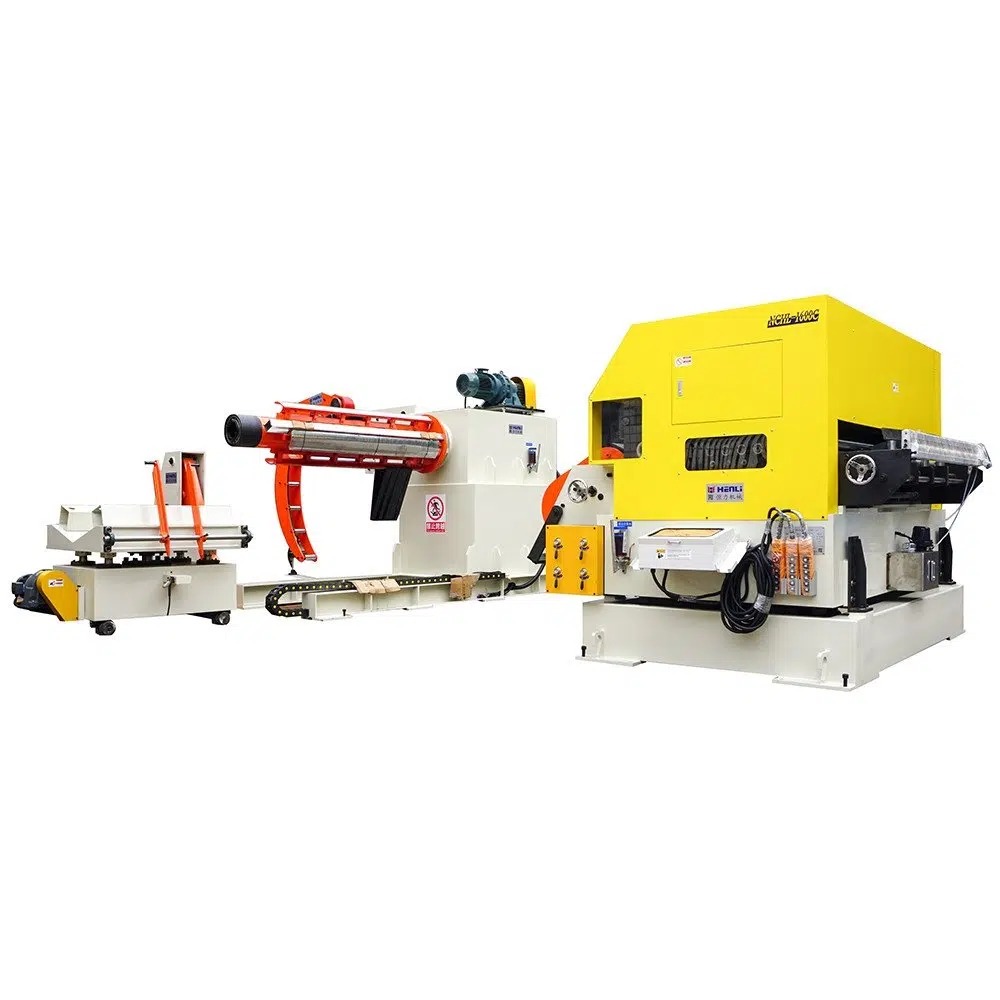

Линия подачи 3-в-1 NCHL-C для полосы 0,5–4,5 мм
Разматывание, правка и сервоподача объединены перед прессом. Модель выбирают по фактическому сочетанию ширины и толщины, материалу, параметрам рулона и интерфейсу с прессом.
- Толщина серии
- 0,5–4,5 мм
- Ширина по моделям
- 50–1 600 мм
- Макс. скорость
- 16 м/мин
- Точность подачи
- ±0,1 мм / 100 мм
До выбора модели
Проверьте материал, рулон и рабочее место вместе
NCHL-C рассматривают для полосы средней толщины. Общий диапазон серии помогает начать подбор, но не заменяет проверку фактической комбинации параметров.
Марка и прочность
Передайте марку, предел текучести или прочности и состояние поверхности, если эти данные доступны.
Рулон, пресс и доступ
Масса, ID, OD, способ загрузки, шаг, SPM, высота подачи и место обслуживания влияют на модель и оснащение.
Материалы для проверки: холоднокатаная стальгорячекатаная стальтравлёная стальоцинкованная стальнержавеющая стальмедьалюминий
Три операции до штампа
Как полоса проходит через NCHL-C
Компактная архитектура уменьшает число переходов между отдельными машинами, а параметры каждого участка согласуются с рулоном, полосой и прессом.
- 01
Закрепить и размотать
Гидравлическое раскрытие с клиновой фиксацией удерживает рулон. Прижимной рычаг и фотоэлектрический контроль регулируют выдачу материала.
- 02
Ввести и выправить
Пневматическая опора помогает подать полосу, а три верхних и четыре нижних ролика корректируют исходную кривизну.
- 03

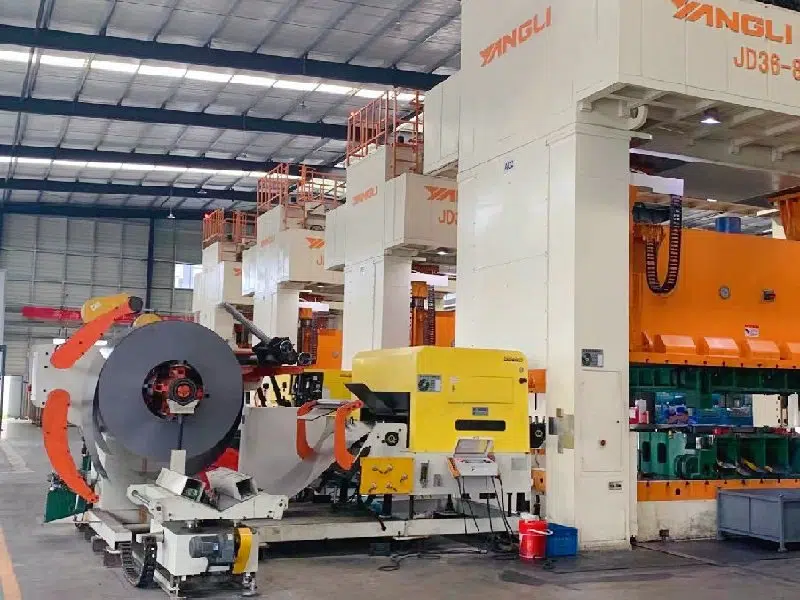

Подать к прессу
Сервопривод перемещает материал с заданным шагом. Высота линии регулируется в пределах ±100 мм для согласования с точкой подачи.
Базовая архитектура
Что формирует основной маршрут полосы
Базовые узлы отвечают за удержание рулона, контролируемую выдачу, ввод материала, правку и связь с прессом. Проектные опции выбираются отдельно.
- 01Гидравлическое раскрытие оправки с клиновой фиксацией рулона
- 02Прижимной рычаг для контроля разматывания
- 03Фотоэлектрическое управление выдачей материала в петлю
- 04Пневматическая опора для ввода полосы
- 05Три верхних и четыре нижних правильных ролика
- 06Эксцентриковое размыкание с пневматическим приводом
- 07Регулировка высоты линии подачи в пределах ±100 мм
- 08Питание 380 В, 3 фазы

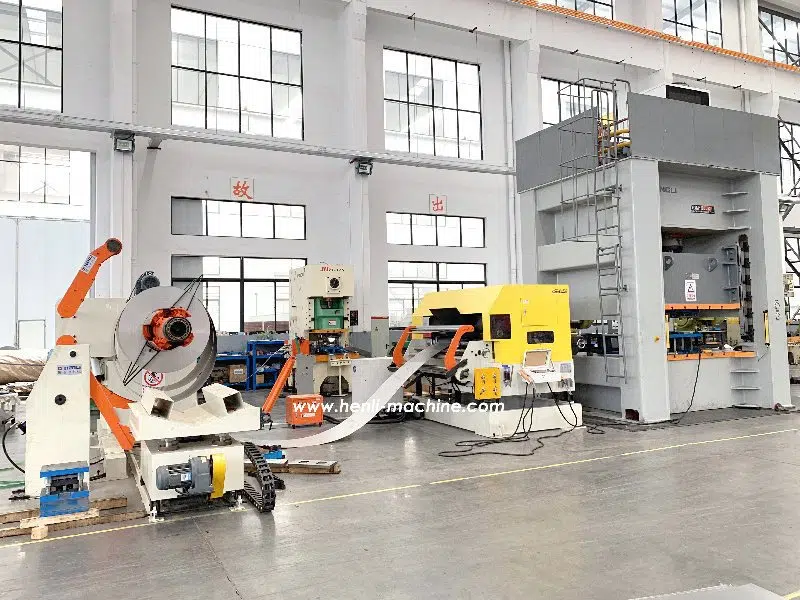

Один маршрут материала
Разматывание, правка и подача согласуются до входа полосы в пресс.
Модель по данным рулона
Ширина связывается с массой, ID, мощностью приводов, габаритом и весом машины.
Доступ к рабочим узлам
Очистка, регулировка и смена рулона учитываются вместе с размещением линии.
Опции по операции
Оснащение добавляется по материалу, рулону и подготовке полосы перед штампом.
Предварительный подбор
Девять моделей: от ширины к рулону и габариту
Сократите список по полезной ширине, затем сравните допустимую массу и ID рулона, привод, размер машины и доступное место.
| Модель | Ширина | Макс. масса рулона | ID рулона | Сервопривод | Привод разматывателя | Габариты | Масса машины |
|---|---|---|---|---|---|---|---|
| NCHL-300C | 50–300 мм | 5 000 кг | 450–530 мм | 2,9 кВт | 3 кВт | 4,70×2,50×2,50 м | 4 800 кг |
| NCHL-400C | 50–400 мм | 5 000 кг | 450–530 мм | 2,9 кВт | 3 кВт | 4,70×2,50×2,50 м | 4 800 кг |
| NCHL-500C | 50–500 мм | 5 000 / 6 000 кг | 450–530 мм | 4,4 кВт | 3 кВт | 4,70×2,60×2,50 м | 5 000 кг |
| NCHL-600C | 50–600 мм | 5 000 / 6 000 кг | 450–530 мм | 4,4 кВт | 3 кВт | 4,70×2,70×2,50 м | 5 200 кг |
| NCHL-700C | 80–700 мм | 5 000 / 6 000 кг | 450–530 мм | 5,5 / 7,5 кВт | 4 кВт | 4,70×2,90×2,50 м | 6 280 кг |
| NCHL-800C | 80–800 мм | 5 000 / 6 000 кг | 450–530 мм | 5,5 / 7,5 кВт | 4 кВт | 4,70×2,90×2,50 м | 6 280 кг |
| NCHL-1000C | 80–1 000 мм | 8 000 кг | 480–530 мм | 5,5 / 7,5 кВт | 4 кВт | 4,70×3,10×2,50 м | 8 320 кг |
| NCHL-1300C | 100–1 300 мм | 8 000 / 10 000 кг | 480–530 мм | 7,5 кВт | 4 кВт | 4,70×3,40×2,50 м | 8 970 кг |
| NCHL-1600C | 100–1 600 мм | 8 000 / 10 000 кг | 480–530 мм | 8 кВт | 4 кВт | 4,70×3,70×2,50 м | 9 500 кг |
- Макс. OD рулона
- 1 500 мм
- Толщина серии
- 0,5–4,5 мм
- Рабочие ролики
- 3 верхних / 4 нижних
- Раскрытие оправки
- Гидравлическое
- Питание
- 380 В · 3 фазы
- Сжатый воздух
- 5 кгс/см²
Шесть проектных опций
Настройте линию под реальную операцию
Опции сгруппированы по задаче: обслуживание и повторяемость, работа с тяжёлым рулоном, подготовка полосы перед штампом.
01
Очистка и повторяемая настройка

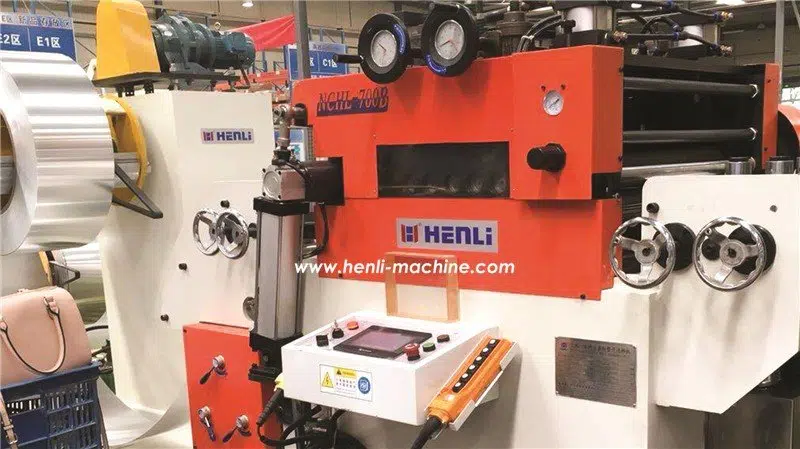

Открываемая правильная голова облегчает доступ к рабочим роликам для удаления масла, окалины и загрязнений.

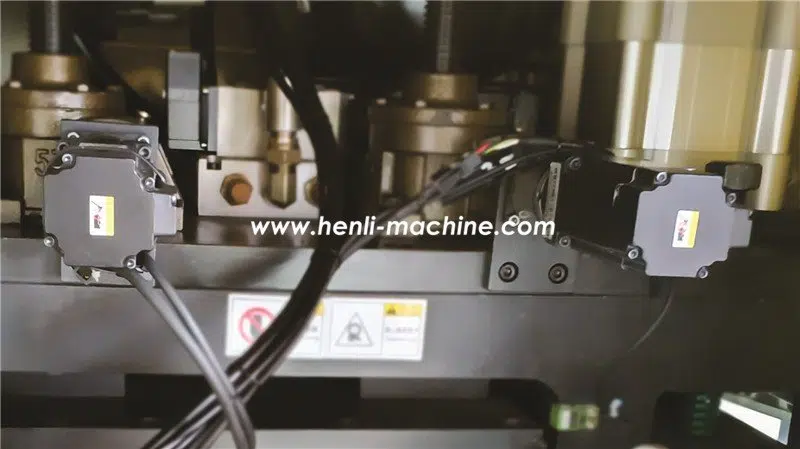

Автоматическая регулировка правки выполняется мотор-редуктором или сервоприводом и позволяет сохранять до 99 групп параметров.
02
Загрузка и опора рулона

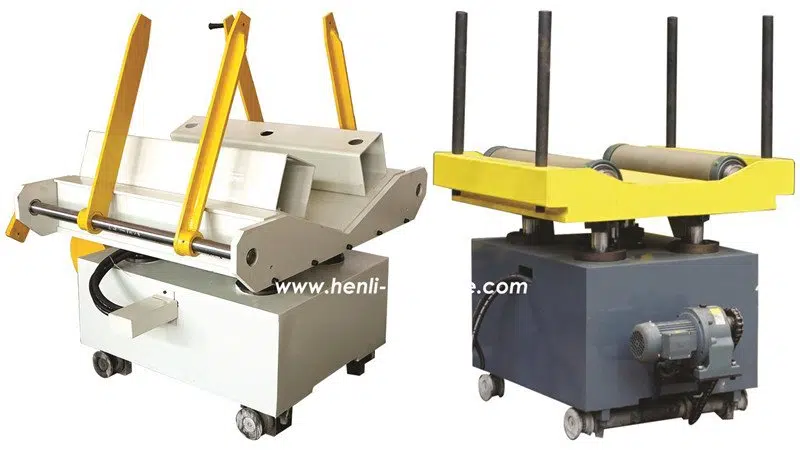

Загрузочная тележка перемещает, поднимает и центрирует рулон перед оправкой. Её особенно важно рассмотреть для рулонов тяжелее 2 тонн.

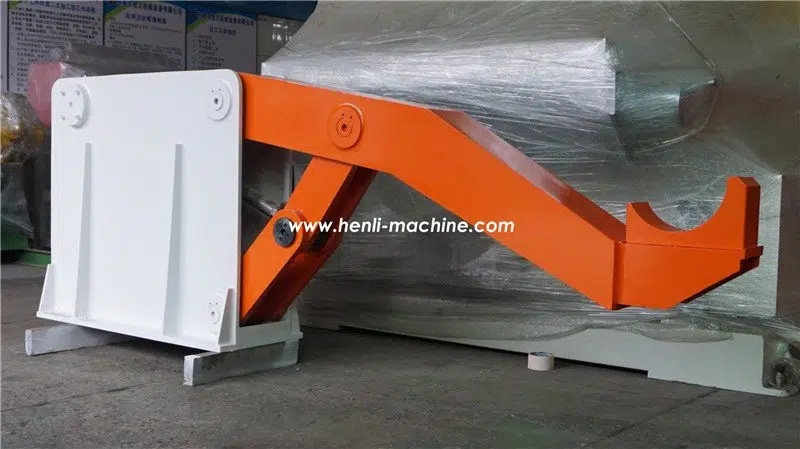

Гидравлическая опора оправки поддерживает свободный конец после установки рулона и повышает устойчивость разматывания.
03
Подготовка полосы перед штампом

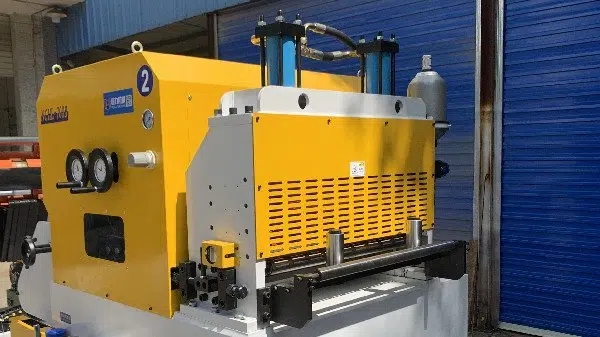

Гидравлические ножницы помогают удалить деформированную головную или хвостовую часть полосы перед вводом в правильную голову и штамп.

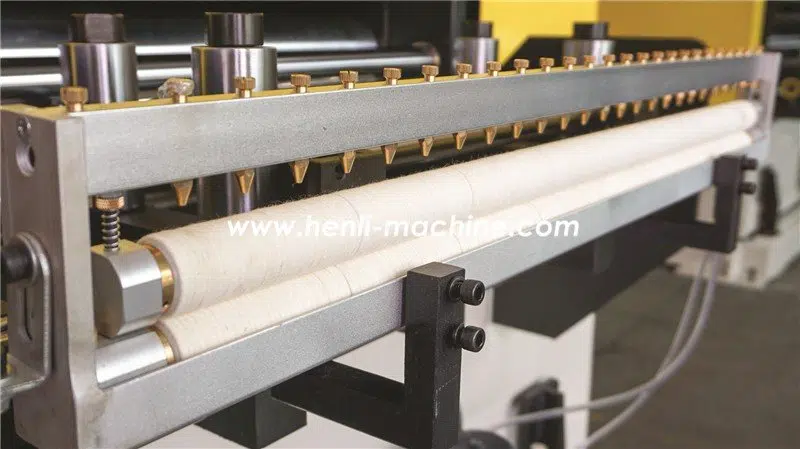

Автоматический двухсторонний смазчик наносит масло на верхнюю и нижнюю поверхности материала перед операцией штамповки.
Направления применения
Смотрите на деталь, материал и штамп вместе
Эти изображения показывают направления использования серии. Принадлежность детали к отрасли не заменяет проверку материала, ширины, толщины, шага и производительности пресса.
01

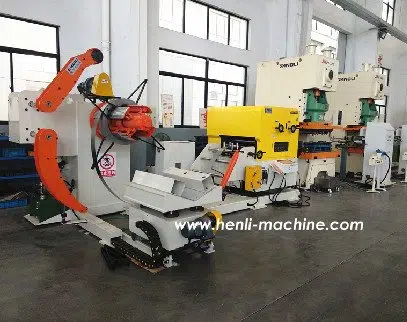

Коммуникационное и электрическое оборудование
Корпуса, кронштейны и другие штампованные металлические компоненты при подтверждённой комбинации параметров.
02

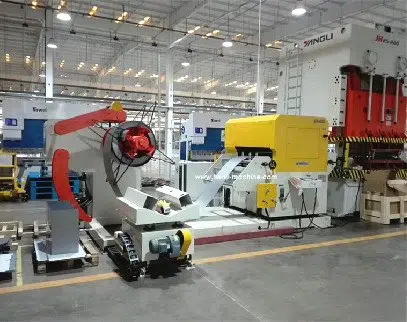

Бытовая техника
Листовые детали и корпуса с учётом поверхности и требований штампа.
03

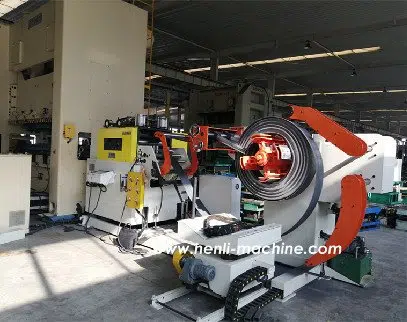

Автомобильные детали
Применение требует обязательного подтверждения марки, прочности, шага и SPM.

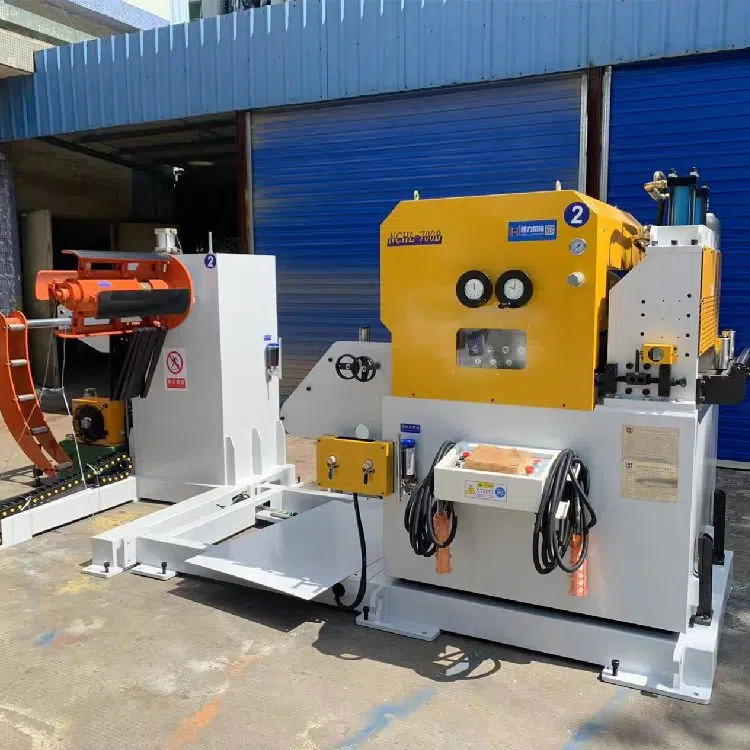

Размещение линии
Оставьте место для всей операции, а не только для корпуса
Компоновка должна позволять безопасно загрузить рулон, обслужить рабочие узлы и передать полосу в пресс на нужной высоте и в нужном направлении.
- 01
Направление и высота
Укажите сторону оператора, направление подачи и высоту линии пресса.
- 02
Пресс и сигналы
Передайте модель пресса, шаг, SPM, отпускание по пилоту и доступные сигналы.
- 03

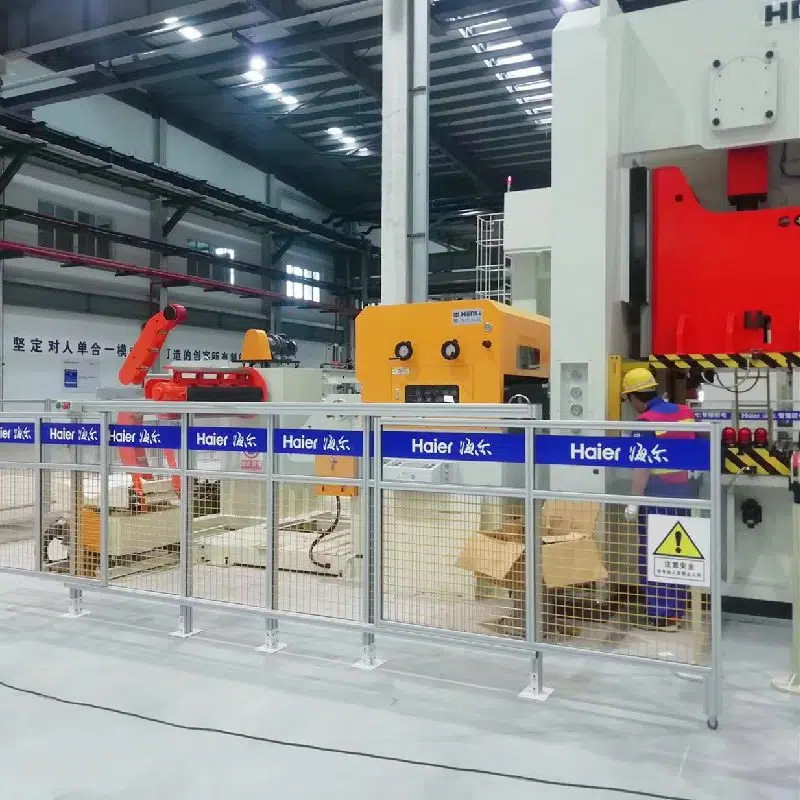

Доступ и защита
Заложите зоны загрузки, смены рулона, очистки, технического обслуживания и ограждения ячейки.
Данные для подбора
Что передать HENLI до запроса цены
Полный набор исходных данных сокращает число подходящих моделей и позволяет сразу проверить рулон, опции, мощность и компоновку.
- 01
Материал
Марка, предел текучести или прочности, покрытие и требования к поверхности.
- 02
Полоса
Минимальная и максимальная толщина и ширина.
- 03
Рулон
Масса, внутренний и наружный диаметры.
- 04
Пресс
Тип или модель, шаг подачи, SPM и высота линии.
- 05
Интерфейс
Отпускание по пилоту и доступные сигналы.
- 06
Загрузка
Кран, погрузчик или тележка, сторона и направление линии.
- 07
Оснащение
Очистка, автоматическая правка, опора, ножницы и смазка.
- 08
Площадка
Напряжение, страна, свободное место, фотографии или план.
Вопросы перед предложением
Модель, рабочий диапазон и конфигурация
Какие функции объединяет NCHL-C?
Одна компактная линия выполняет разматывание рулона, правку полосы и сервоподачу материала к прессу.
Все ли модели могут работать с толщиной 4,5 мм?
Нет, это нельзя определять только по общему диапазону серии. Нужно проверить фактическое сочетание ширины и толщины вместе с маркой и прочностью материала.
Как понимать два значения массы или мощности через «/»?
Передайте данные рулона и процесса. HENLI определит, какая конфигурация соответствует вашей задаче, и укажет её в техническом предложении.
Что влияет на конфигурацию и цену NCHL-C?
Влияют модель, параметры рулона, применимая мощность, выбранные опции, высота и направление подачи, интерфейс с прессом, напряжение питания, упаковка и страна назначения.
Технический запрос NCHL-C
Отправьте данные полосы, рулона и пресса
HENLI сопоставит девять моделей, проверит рабочую комбинацию и подготовит конфигурацию линии для вашего участка.
- Материал, прочность, толщина и ширина
- Масса, ID и OD рулона
- Пресс, шаг, SPM и высота подачи
- Опции, направление линии и способ загрузки
- Фотография или чертёж доступного пространства
