Привод
Без привода или моторизованныйОпределяет, кто вращает рулон. Разжим, загрузка и несущая способность выбираются отдельно.
Контролируемая размотка · серия MT

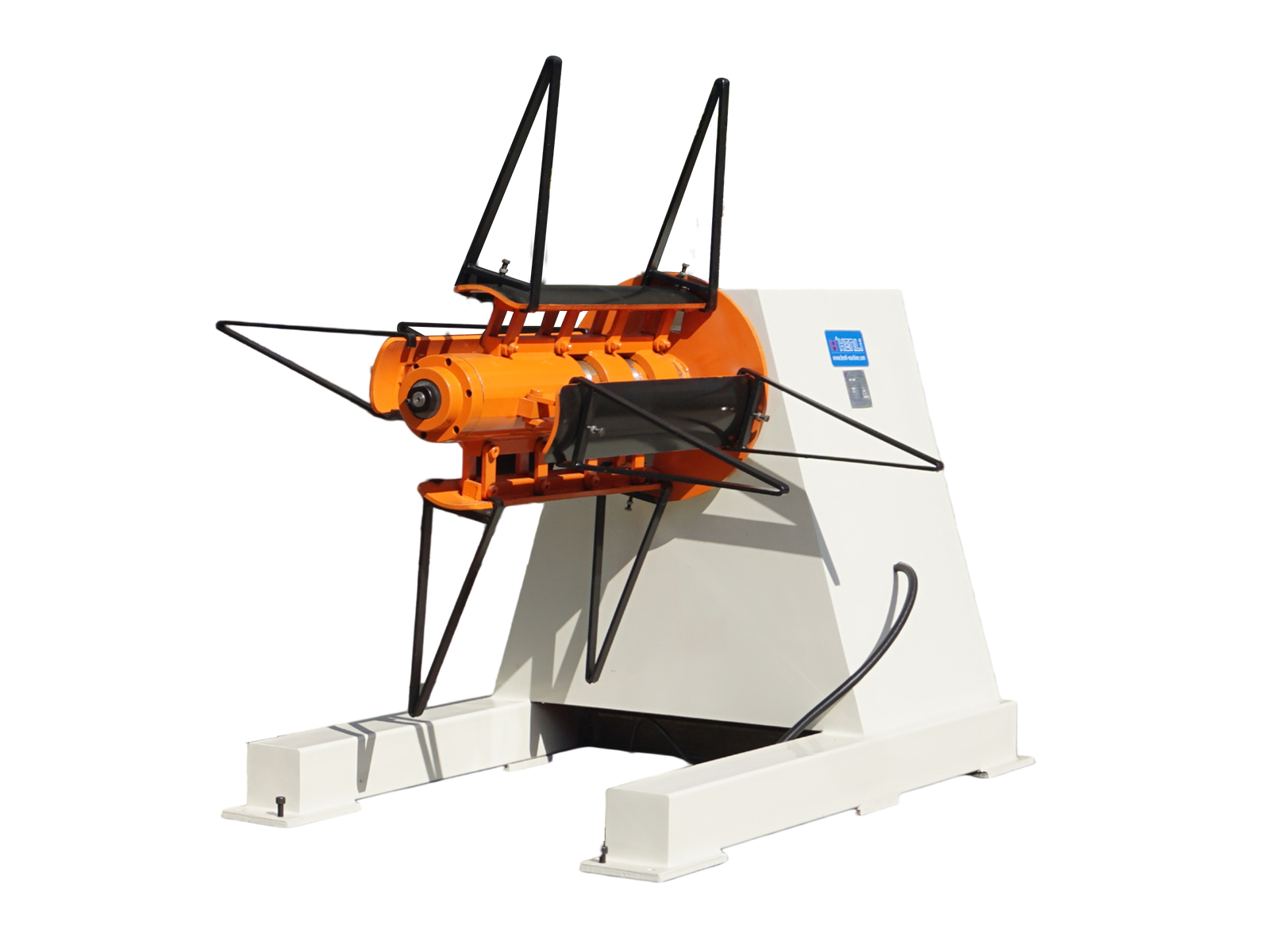

Разматыватель рулона MT для линий прессовой обработки
Серия MT выдаёт металлическую полосу в линию. Привод, разжим оправки, несущая способность, число голов и способ загрузки выбираются как отдельные параметры по фактическому рулону и следующему оборудованию.
MT
Стандартные моделиMT-200—MT-800
Ширина рулона200–800 мм
Базовая нагрузка500 кг–3 т
Номинальная скорость15 м/мин
Конфигурация разматывателя
Сопоставьте пять решений с рулоном и линией
Один MT может одновременно быть моторизованным, гидравлическим, усиленным, двухголовочным и оснащённым тележкой.
Разжим оправки

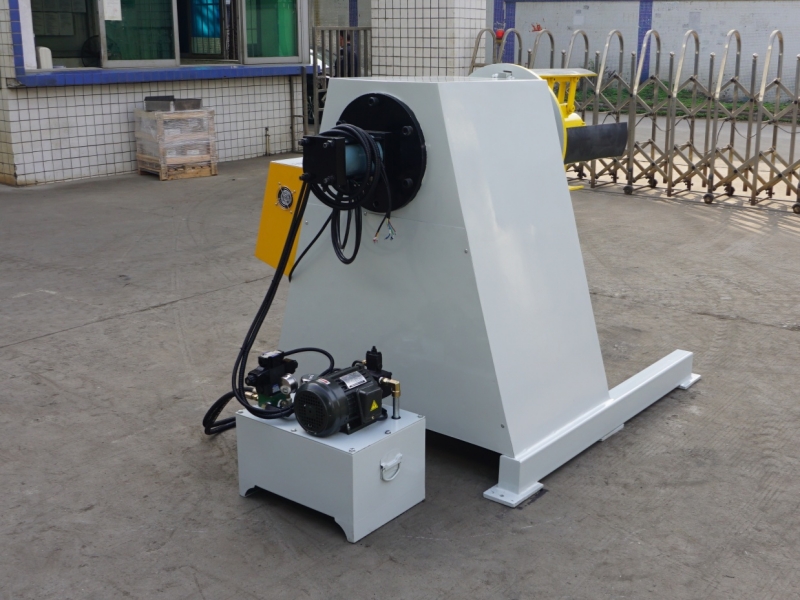

Ручной или гидравлическийГидравлика сокращает время настройки, но сама по себе не превращает станок в тяжёлую конструкцию.
Конструкция и нагрузка
Стандартная или усиленнаяШирина и грузоподъёмность — независимые параметры. Усиленная версия меняет раму, оправку и цену.

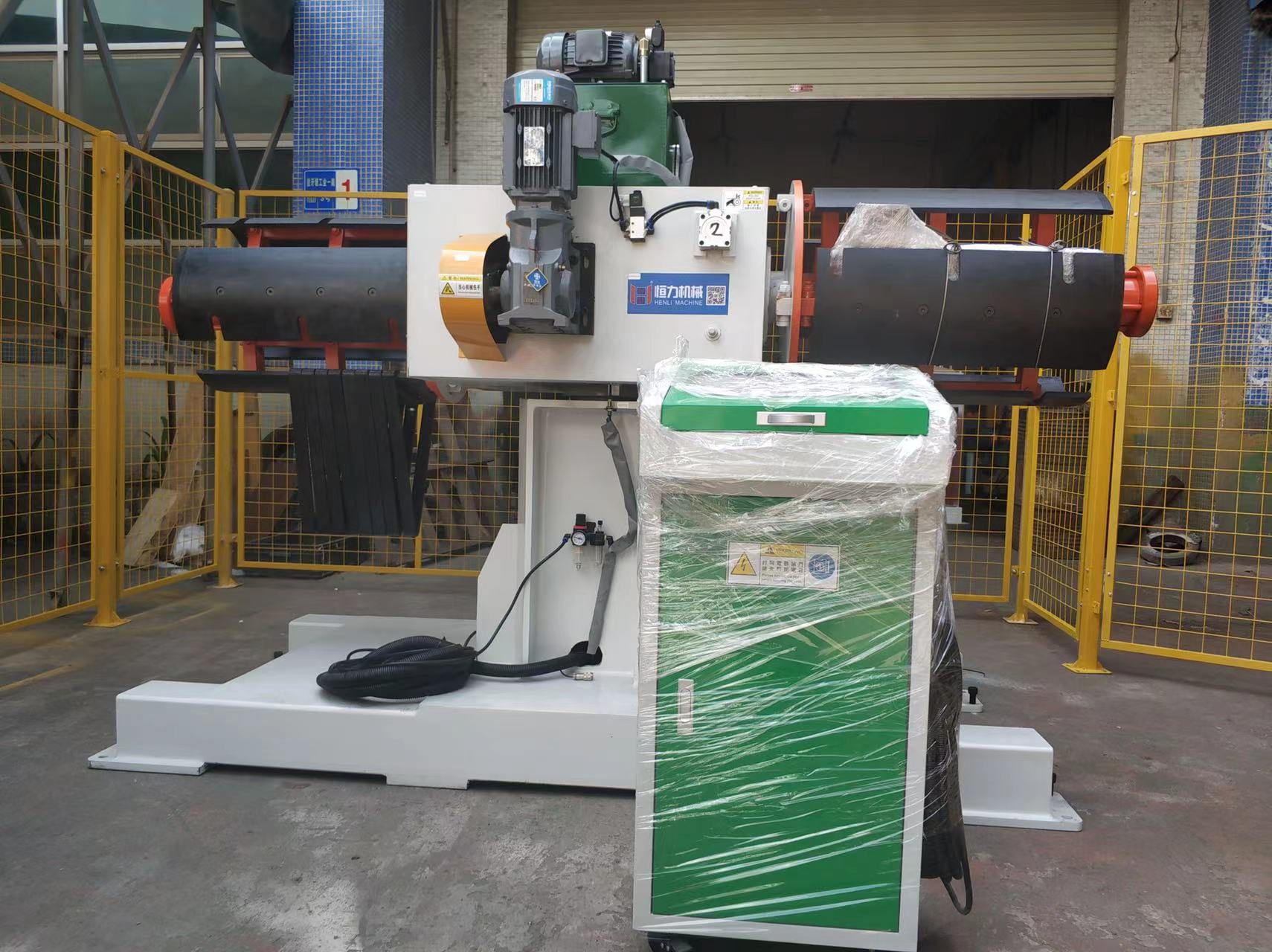

Количество голов
Одна или двеДвойная голова выбирается по частоте смены и стоимости простоя, затем проверяется вместе с нагрузкой.
Способ загрузки
Погрузчик, кран или тележкаНужны фактическая масса, направление загрузки, частота смены и безопасное место для манёвра.
Когда нужна другая серия

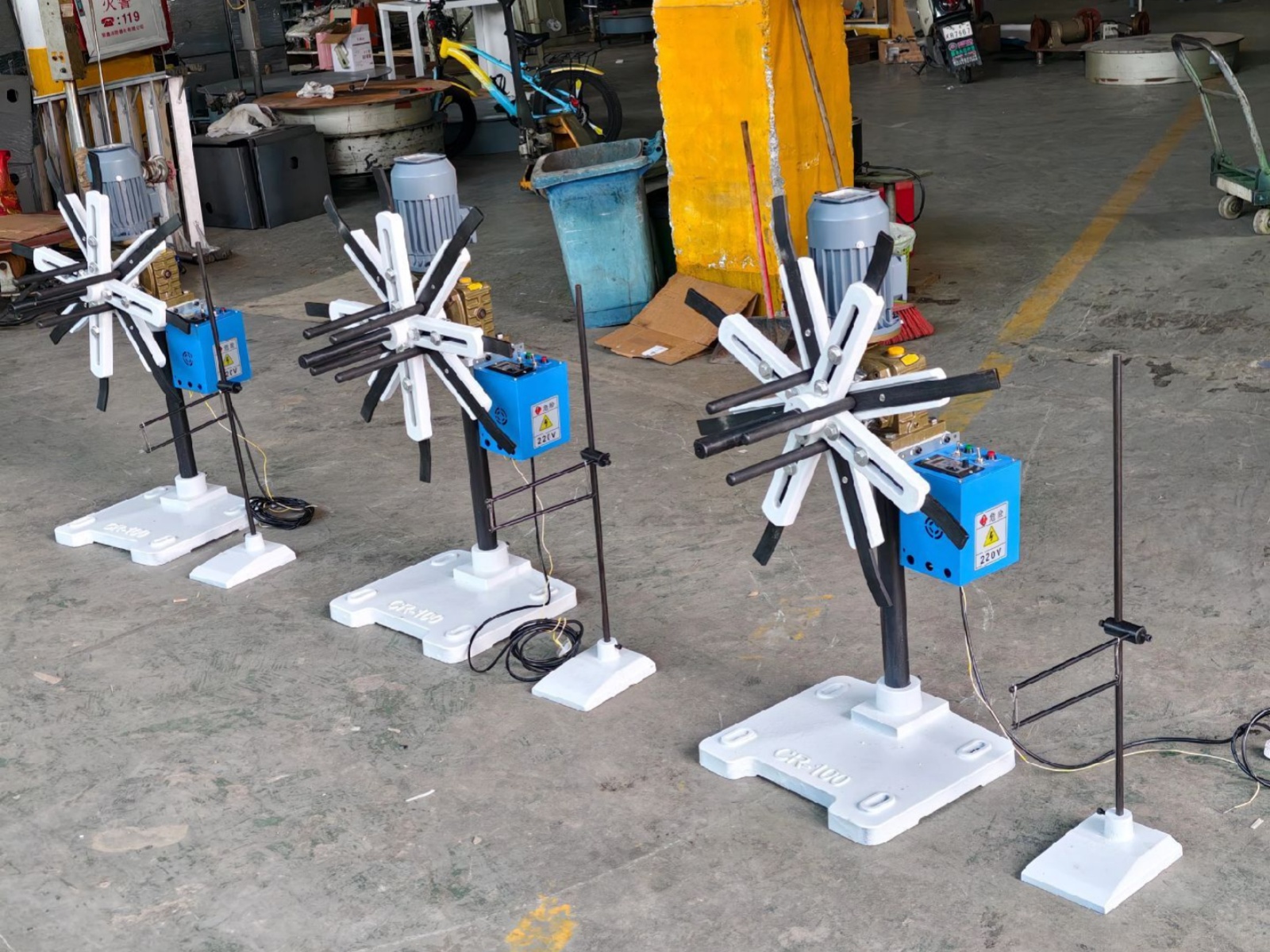

Для очень узкой полосы и лёгких рулонов сравните компактный CR
Небольшая инерция, ограниченное место и низкое допустимое натяжение важнее запаса несущей способности MT.
Сравнить с лёгким разматывателем CR →Материал и поверхность
Металл меняет способ выдачи рулона
Укажите марку, прочность, толщину, отделку и наличие защитной плёнки.
| Критерий | Моторизованный | Без привода |
|---|---|---|

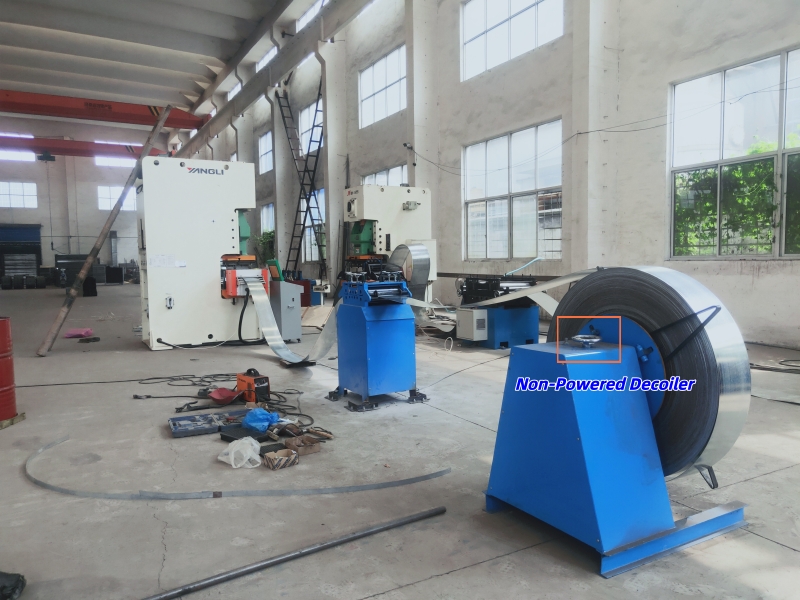

| Движение рулона | Мотор вращает оправку и контролирует выдачу. | Следующая машина тянет полосу и вращает рулон. |
| Типичная задача | Прессы, линии подачи, ножницы и резка в размер. | Лёгкие рулоны и простые компактные процессы. |
| Материал | Тонкая, мягкая или чувствительная полоса и более тяжёлые рулоны. | Более жёсткая полоса, если допустимо тяговое натяжение. |
| Управление линией | Датчик петли, VFD и защитные узлы. | Зависит от тяги и управления следующей машины. |
| Предварительный выбор | Для большинства проектов со стабильной выдачей. | Только после проверки массы, жёсткости, скорости и тяги. |
Углеродистая и высокопрочная сталь
Толщина и предел текучести влияют на тягу, упругий возврат, прижим и жёсткость рамы.
Алюминий
Низкая жёсткость и чувствительная поверхность требуют плавной петли и опор без следов.
Нержавеющая сталь
Плёнка и отделка могут потребовать контроля натяжения, снятия плёнки и защиты от царапин.
Медь
Узкая полоса должна поступать без рывков перед правкой, подачей и прогрессивным штампом.
MT-200—MT-800
Ширина определяет модель, нагрузка — конструкцию
MT-500 не означает автоматически 5 т. Усиленная нагрузка меняет раму, оправку и расчёт.
На узком экране таблица прокручивается горизонтально.
| Модель | Ширина | Базовая нагрузка | Усиленная / специальная | ID | OD | Скорость | Габариты | Привод | Разжим | Мотор |
|---|---|---|---|---|---|---|---|---|---|---|
| MT-200 | 200 мм | 500 кг | до 1 т | 450–530 мм | 1200 мм | 15 м/мин | 0,9 × 0,9 × 1,2 м | Моторизованный | Ручной | 0,75 кВт |
| MT-300 | 300 мм | 800 кг | до 2 т | 450–530 мм | 1200 мм | 15 м/мин | 0,9 × 1,0 × 1,2 м | Моторизованный | Ручной | 0,75 кВт |
| MT-400 | 400 мм | 1 т | до 3 т | 450–530 мм | 1200 мм | 15 м/мин | 1,2 × 1,3 × 1,3 м | Моторизованный | Ручной | 1,5 кВт |
| MT-500 | 500 мм | 2 т | до 5 т | 450–530 мм | 1200 мм | 15 м/мин | 1,3 × 1,0 × 1,3 м | Моторизованный | Ручной / гидравлический | 1,5 кВт |
| MT-600 | 600 мм | 2 т | до 6 т | 450–530 мм | 1200 мм | 15 м/мин | 1,4 × 1,0 × 1,3 м | Моторизованный | Ручной / гидравлический | 2,2 кВт |
| MT-700 | 700 мм | 3 т | до 7 т | 450–530 мм | 1200 мм | 15 м/мин | 1,4 × 1,0 × 1,4 м | Моторизованный | Ручной / гидравлический | 2,2 кВт |
| MT-800 | 800 мм | 3 т | до 8 т | 450–530 мм | 1200 мм | 15 м/мин | 1,5 × 1,1 × 1,5 м | Моторизованный | Гидравлический опционально | 2,2 кВт |
Усиленная или специальная нагрузка не является базовой нагрузкой модели. Перед предложением подтверждаются OD, оправка, разжим и способ загрузки.
Управление и загрузка
Выбирайте опции по поведению рулона
Упругий возврат, нестабильная петля, медленная смена, защищённая поверхность и намотка — разные задачи.

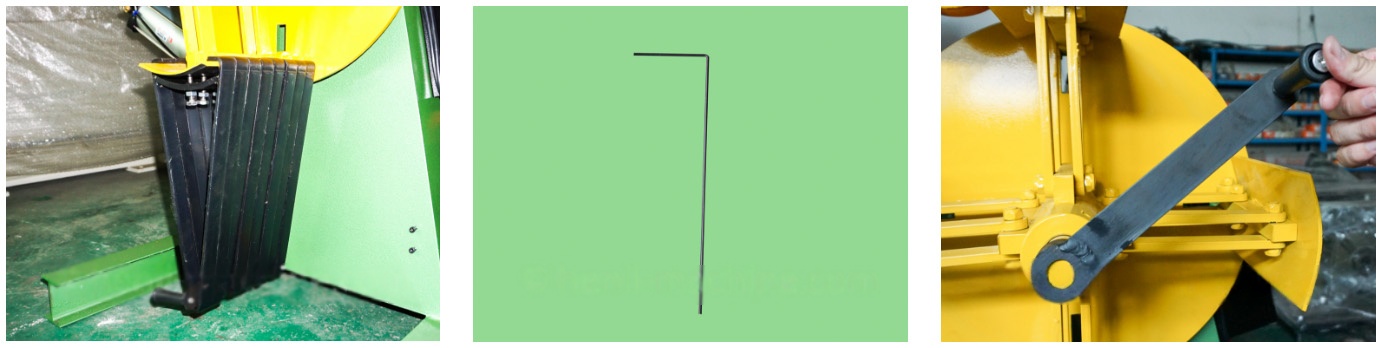

01 · слеваБоковой удерживатель
Ограничивает боковое смещение рулона при размотке.
02 · по центруКонтроль петли
Датчик задаёт пуск и остановку по фактическому запасу полосы.
03 · справаРучной разжим
Рукоятка настраивает оправку по фактическому внутреннему диаметру.
Поверхность и раскрытие

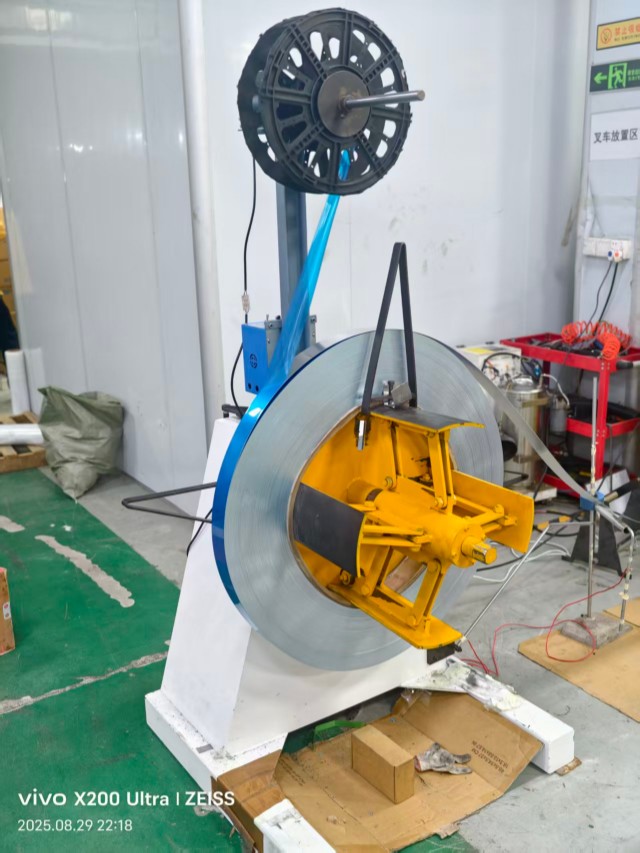

Снятие защитной плёнки
Верхний вал собирает плёнку при выдаче материала с защищённой поверхностью.
Поверхность и раскрытие

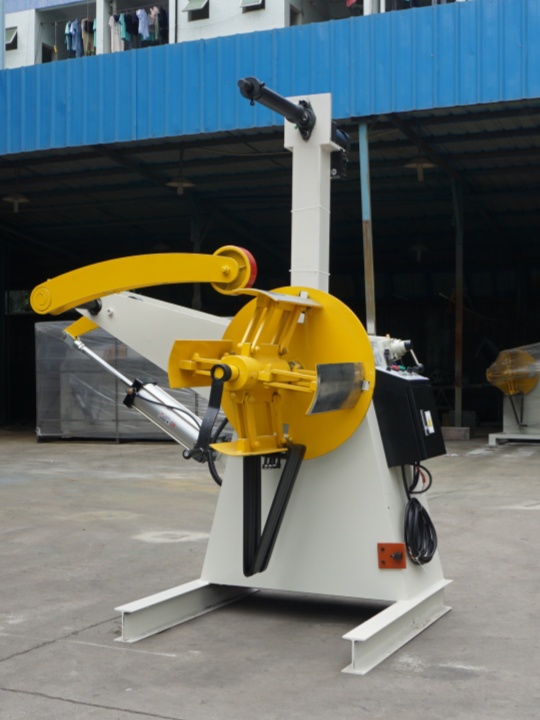

Комбинированная защита
Вал плёнки и прижим работают вместе для чувствительной поверхности и раскрывающегося рулона.
| Опция | Когда нужна | Что подтвердить |
|---|---|---|
| Удерживающая рамка | Для бокового удержания рулона | Ширину, OD и пространство у оправки |
| Датчик петли | Для выдачи без рывков и переполнения петли | Расстояние петли, скорость и следующую машину |
| Ручной разжим | Для стандартных рулонов с ручной настройкой | ID, массу и частоту смены |

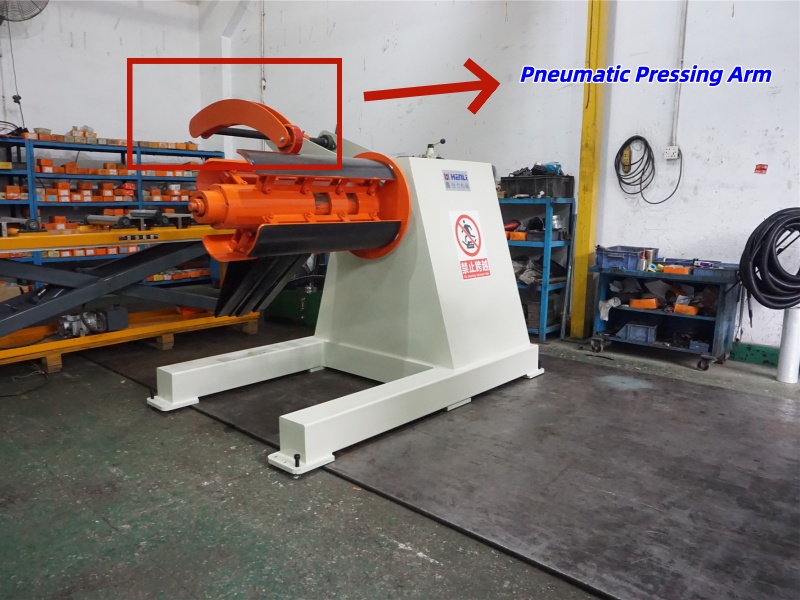

| Прижимной рычаг | Когда наружный виток раскрывается | Толщину, прочность, OD и безопасность загрузки |

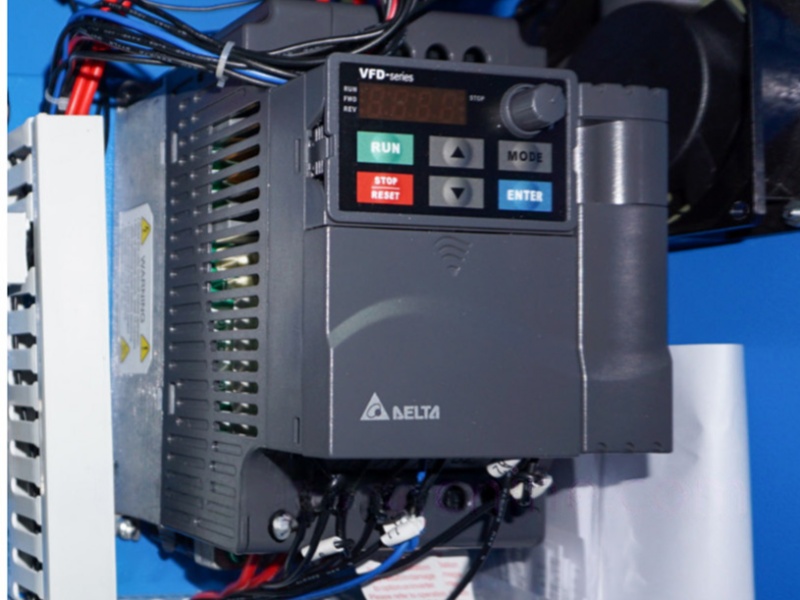

| VFD | Для согласования моторизованной выдачи | Скорость, сигнал и устойчивость петли |
| Гидравлический разжим | Для тяжёлых или часто сменяемых рулонов | Массу, ID, ширину и загрузку |

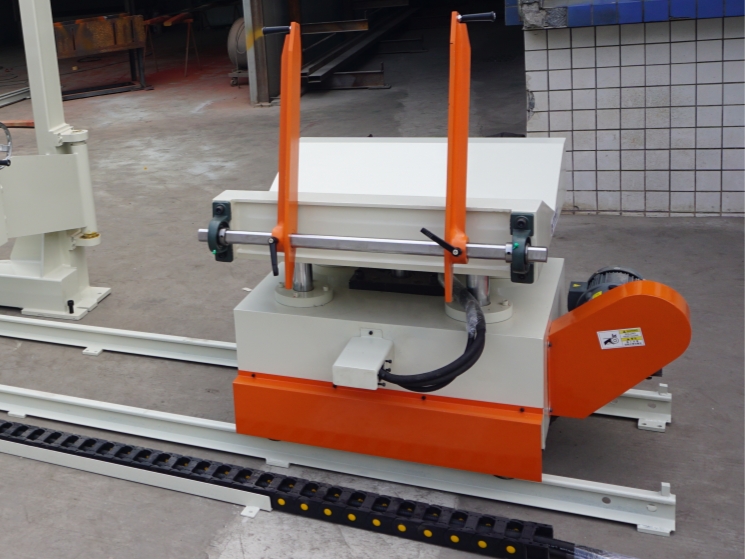

| Загрузочная тележка | Для тяжёлых рулонов и точного совмещения | Массу, ход, сторону и место |
| Обратная намотка | Для сбора остаточной полосы или скелета | Натяжение, ширину, массу и скорость |
Изготовленные конфигурации
Одна ширина допускает разные способы управления и загрузки
Сравните, как меняются прижим, разжим, привод и манипуляции при другой массе и процессе.

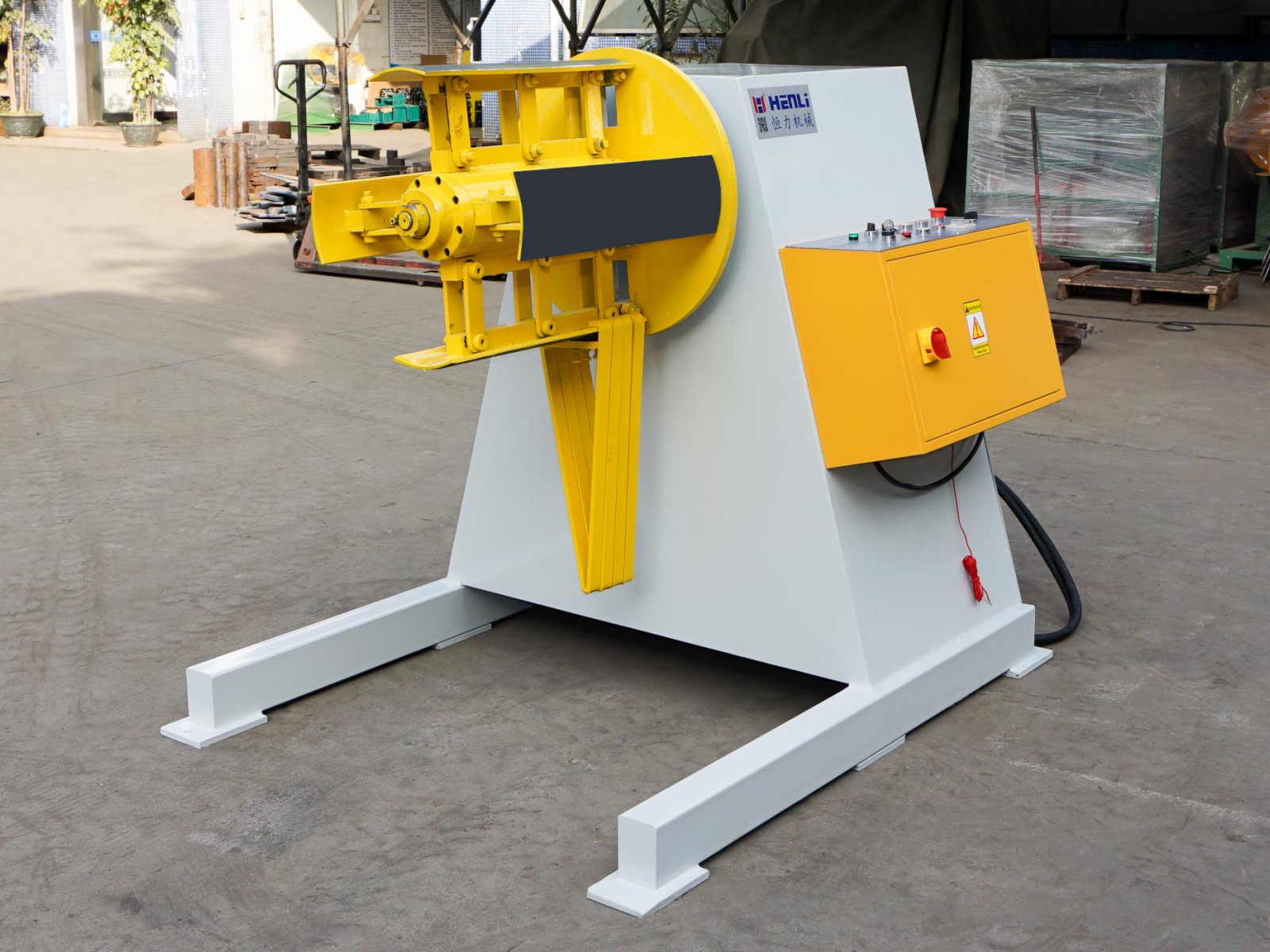

MT-500, 2 т, гидравлический разжим и VFD
Разжим облегчает монтаж, а VFD координирует выдачу — это два независимых решения.

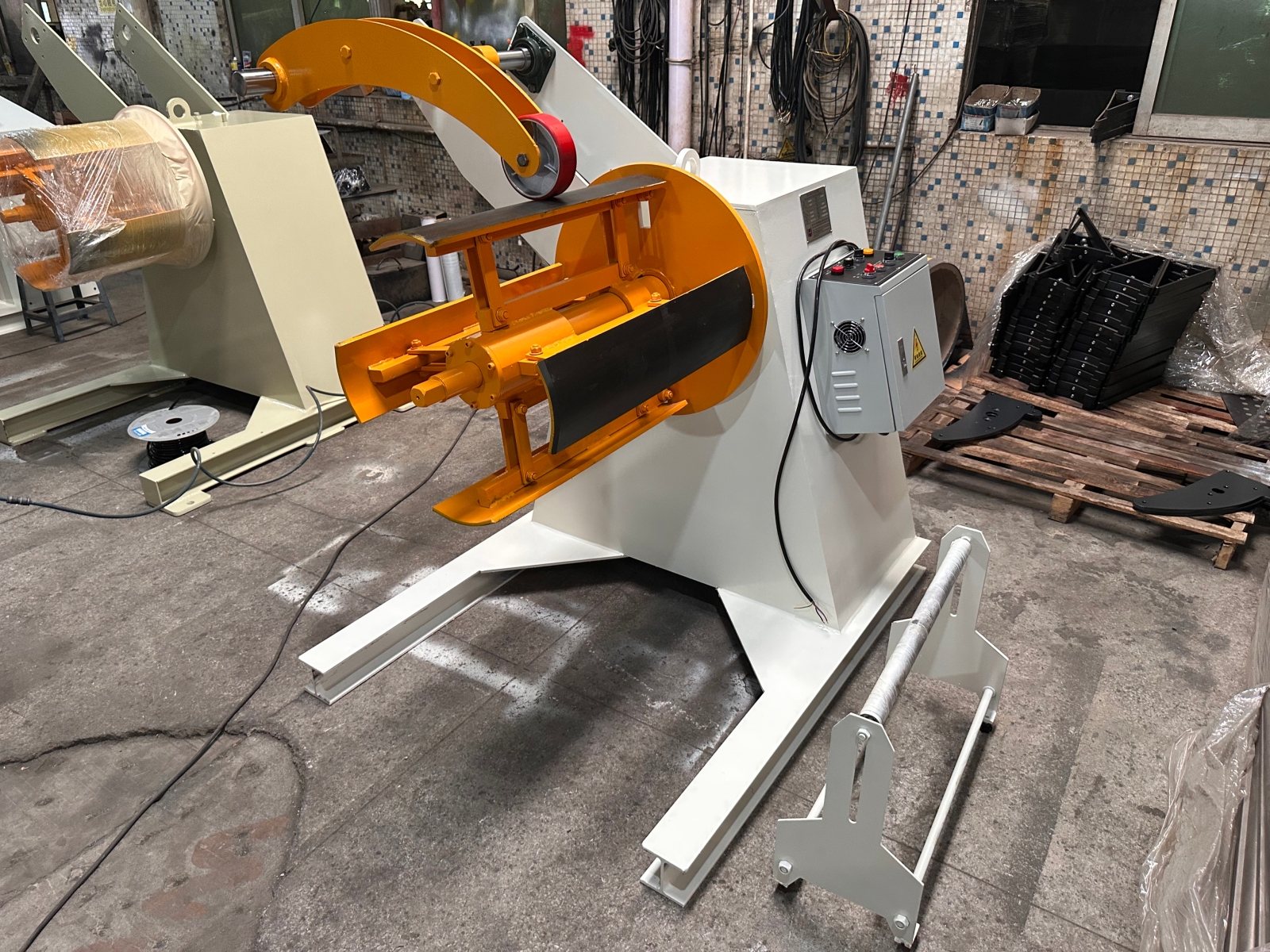

MT-500, 2 т, прижимной рычаг и VFD
Основная задача — удерживать наружный виток, а не менять класс ширины.

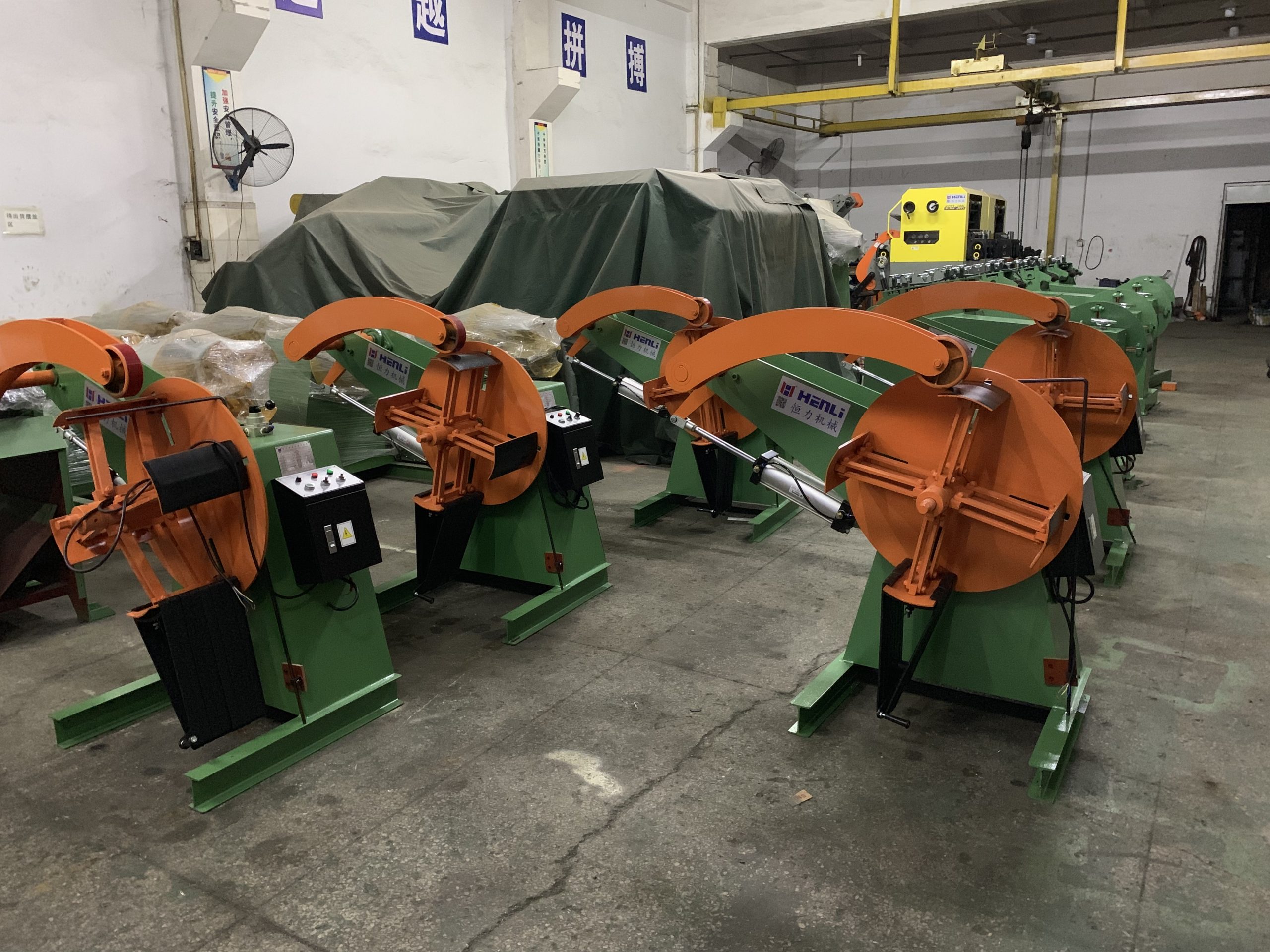

Несколько MT-200 с прижимными рычагами
Размер рычага, оправки и рамы подтверждается по реальной массе и материалу.

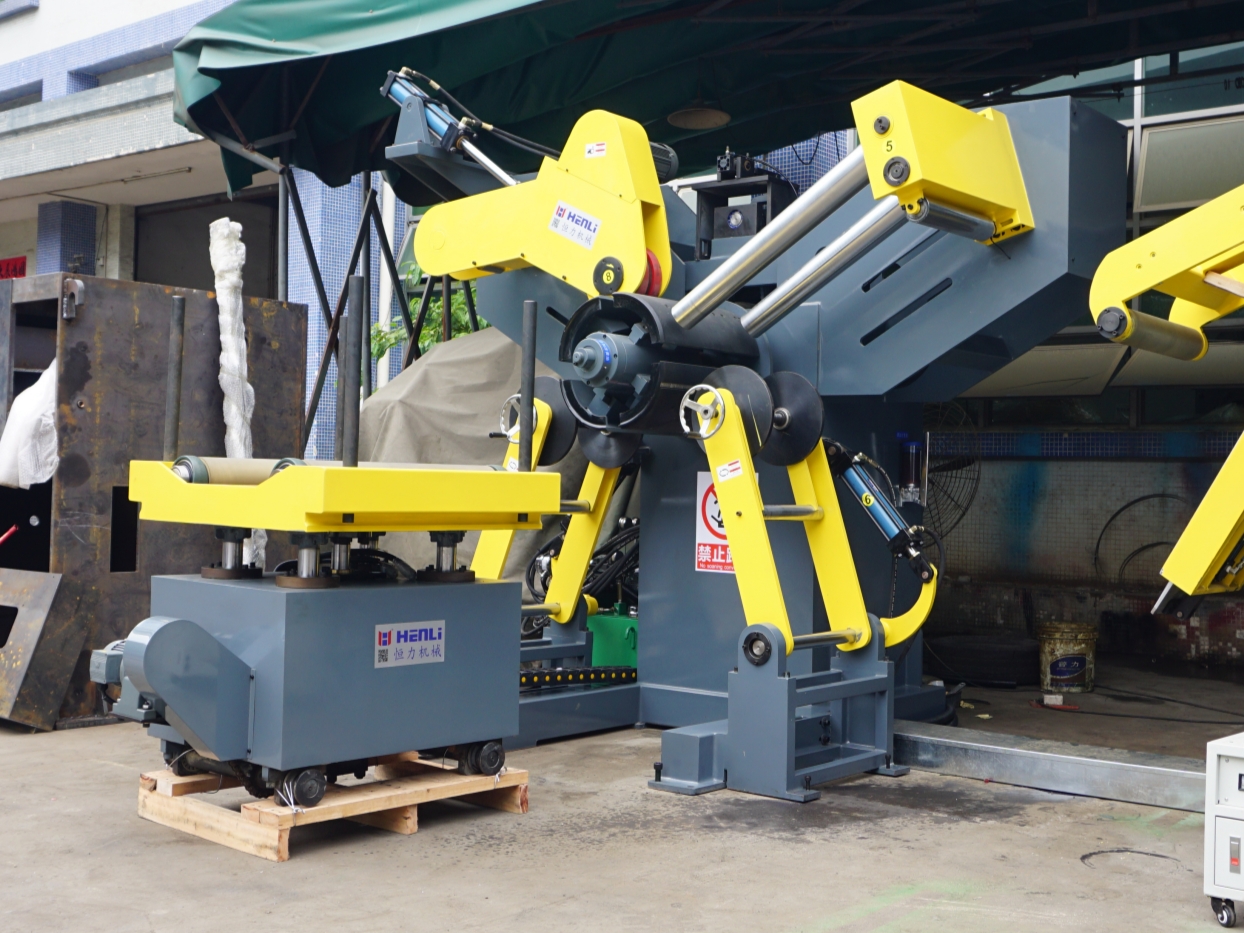

Специальный проект 800 мм, 8–12 мм
Толстый материал требует конструкции, роликов и обращения вне стандартной серии MT.

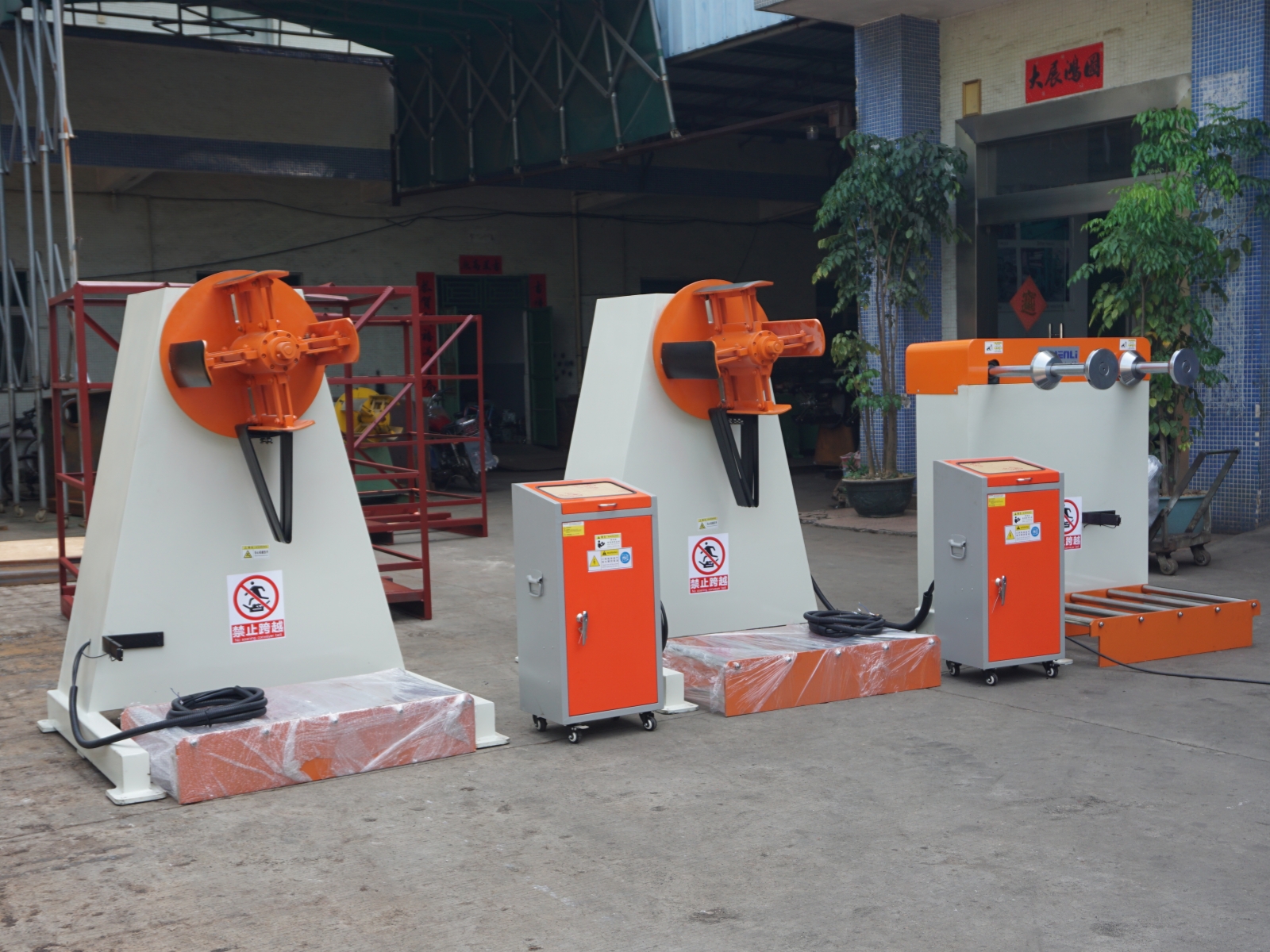

Нестандартная компоновка
Геометрия линии может менять оправку, ролики, опоры и направление выдачи.

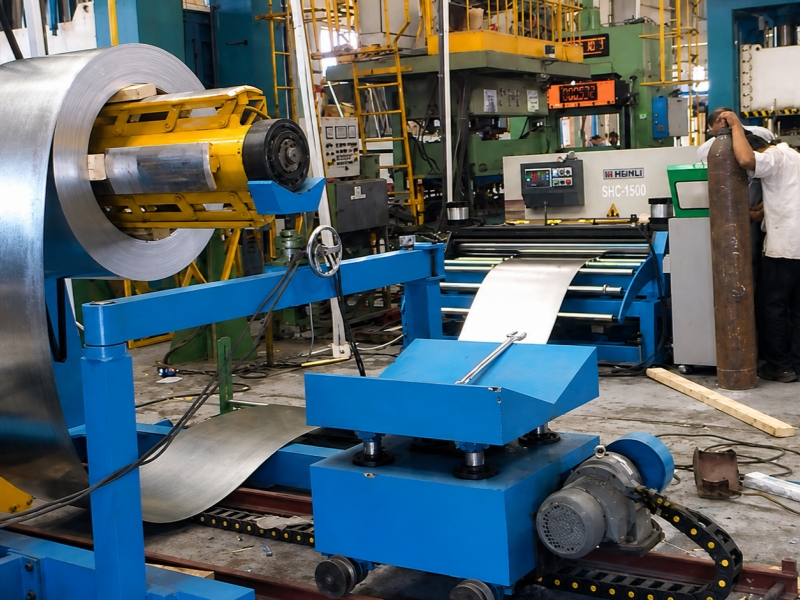

Размотка перед линией резки в размер
Ножницы определяют скорость, петлю, направление выхода и устойчивость полосы.

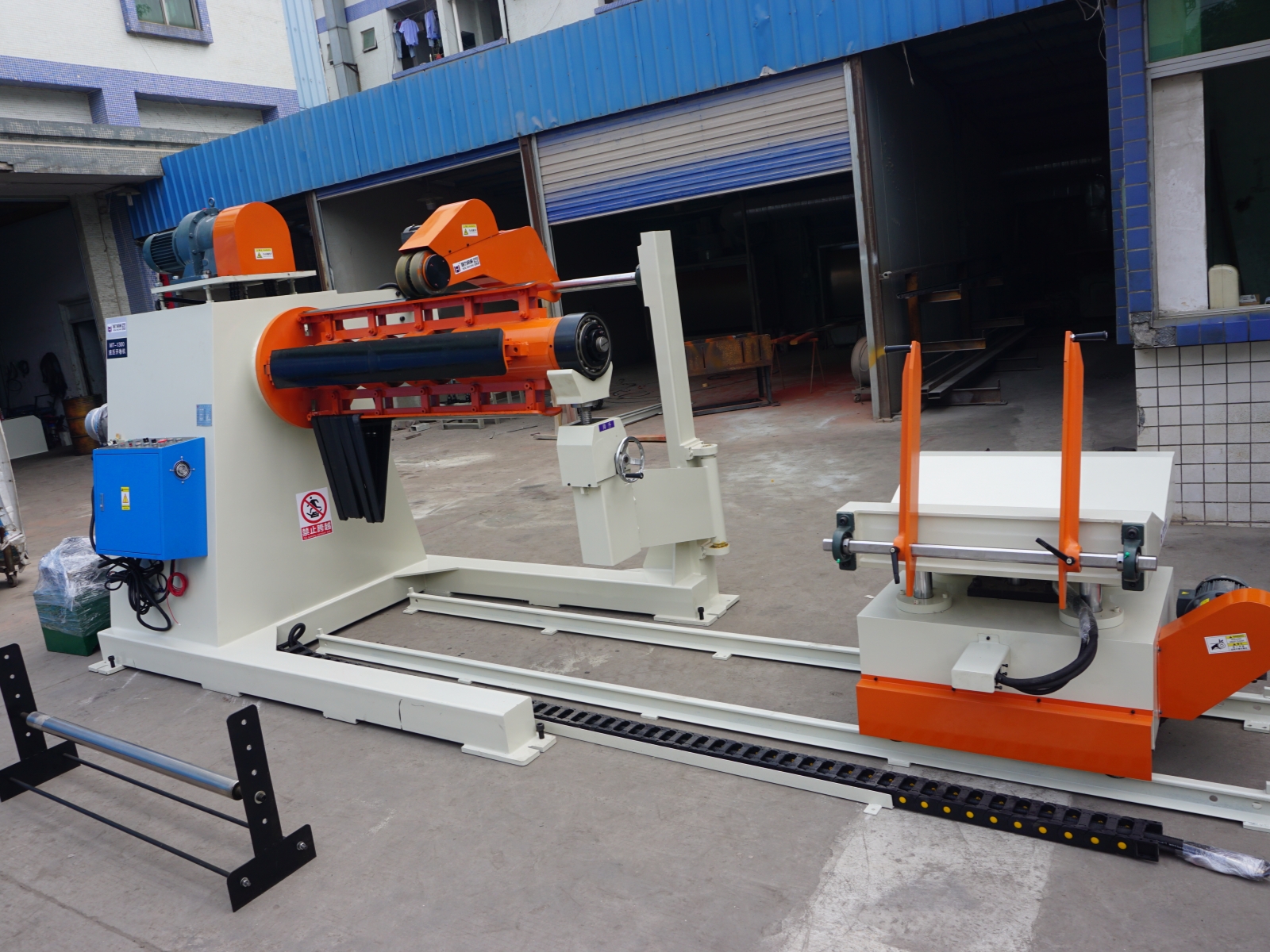

MT-1300, 5 т, гидравлика и тележка
Разжим, прижим и тележка объединяются, когда нагрузка выше стандартной платформы.

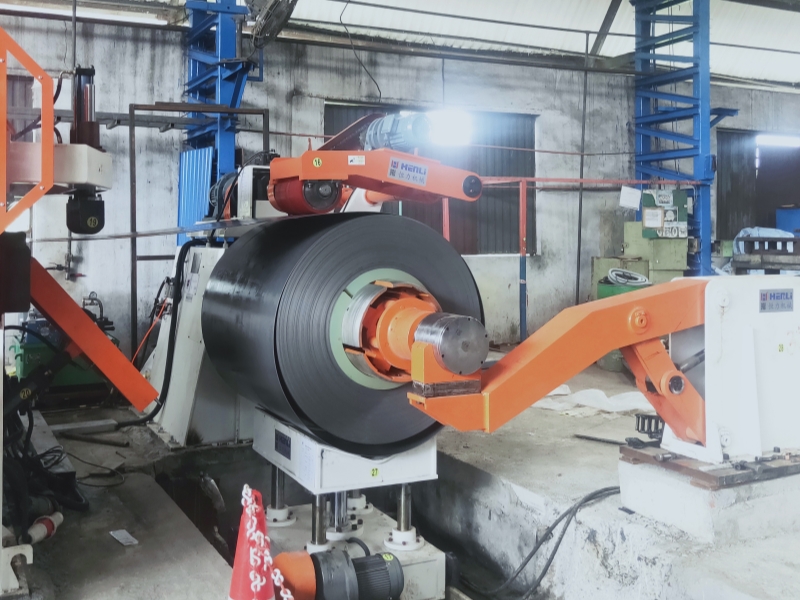

Большой рулон с верхним и фронтальным удержанием
Раскрытие рулона и реальная нагрузка могут потребовать дополнительных рычагов и тяжёлой конструкции.

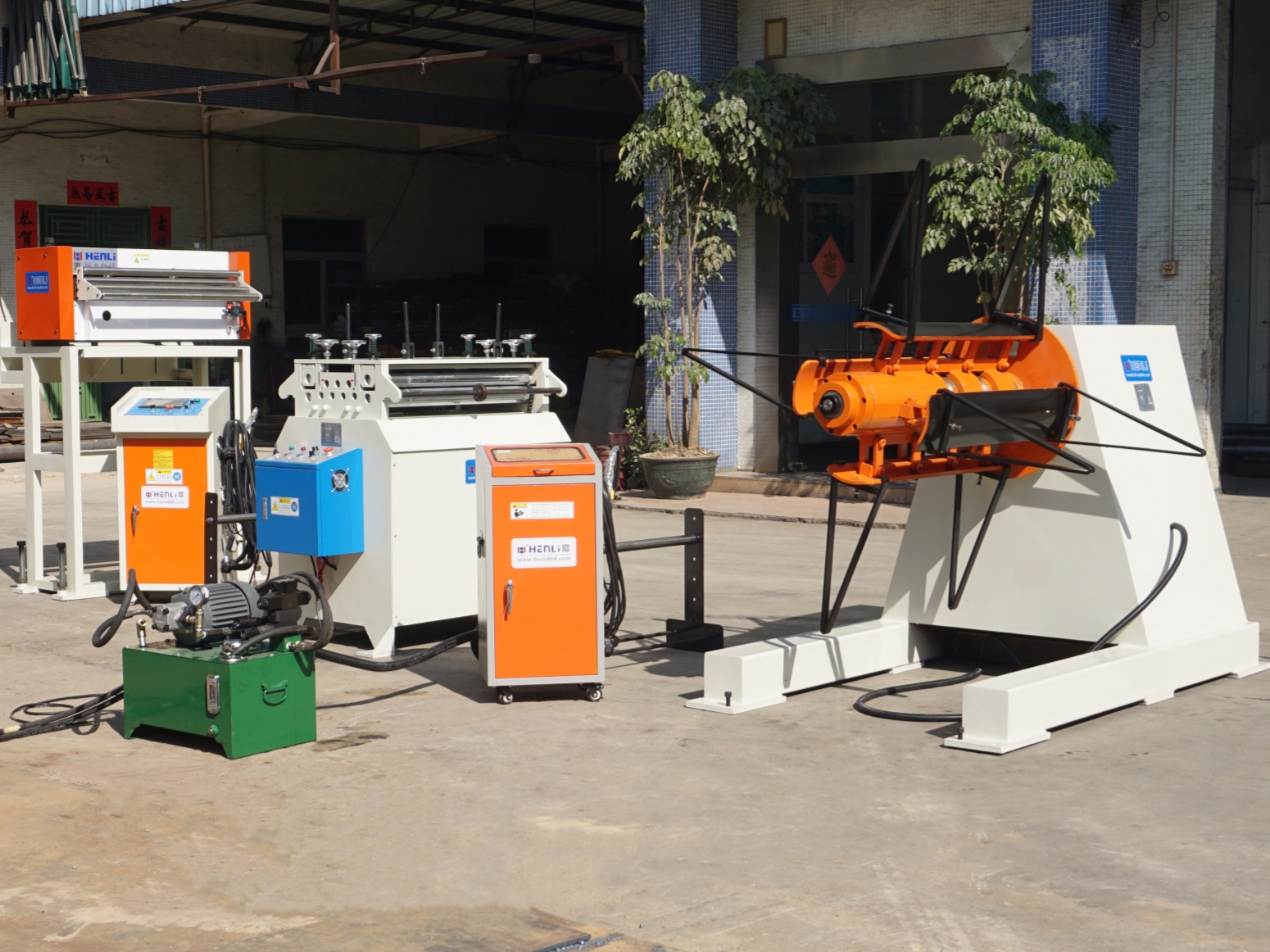

Процесс и монтаж
Следующая операция определяет, как выдавать полосу
Укажите пресс, правильную машину, ножницы, Zigzag или намотку, чтобы согласовать скорость, петлю и натяжение.

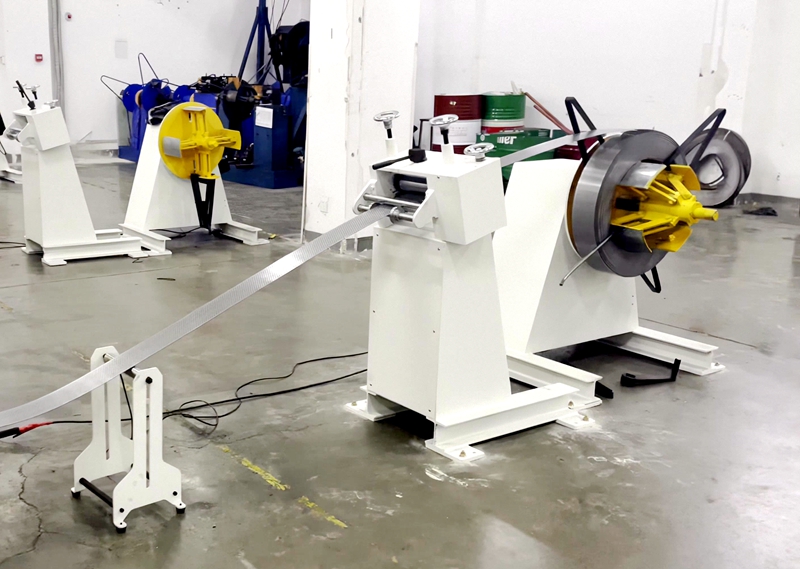

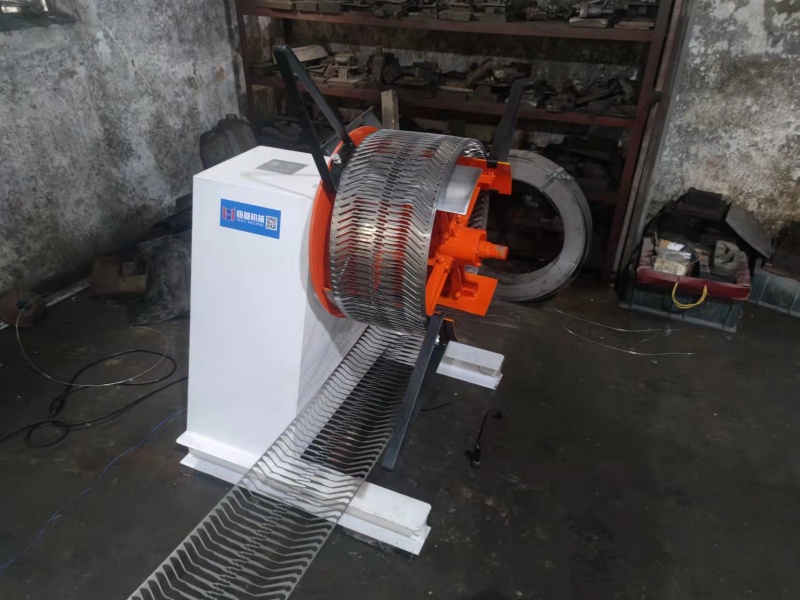

Намотка скелета
Подтвердите натяжение, скорость и направление сбора отходов.

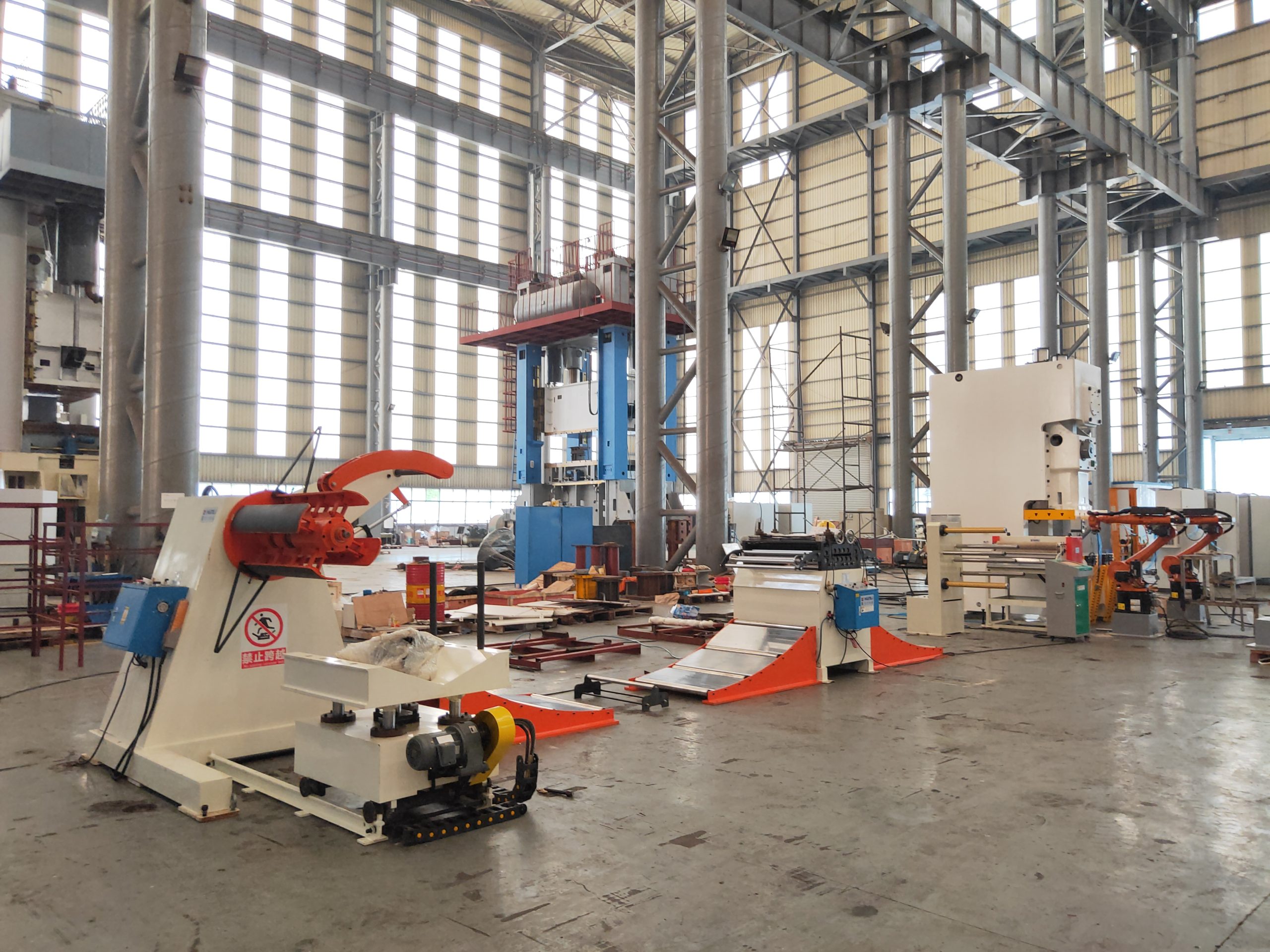

Автомобильная штамповка
Разматыватель согласуется с прессом большой мощности и всей линией подачи.

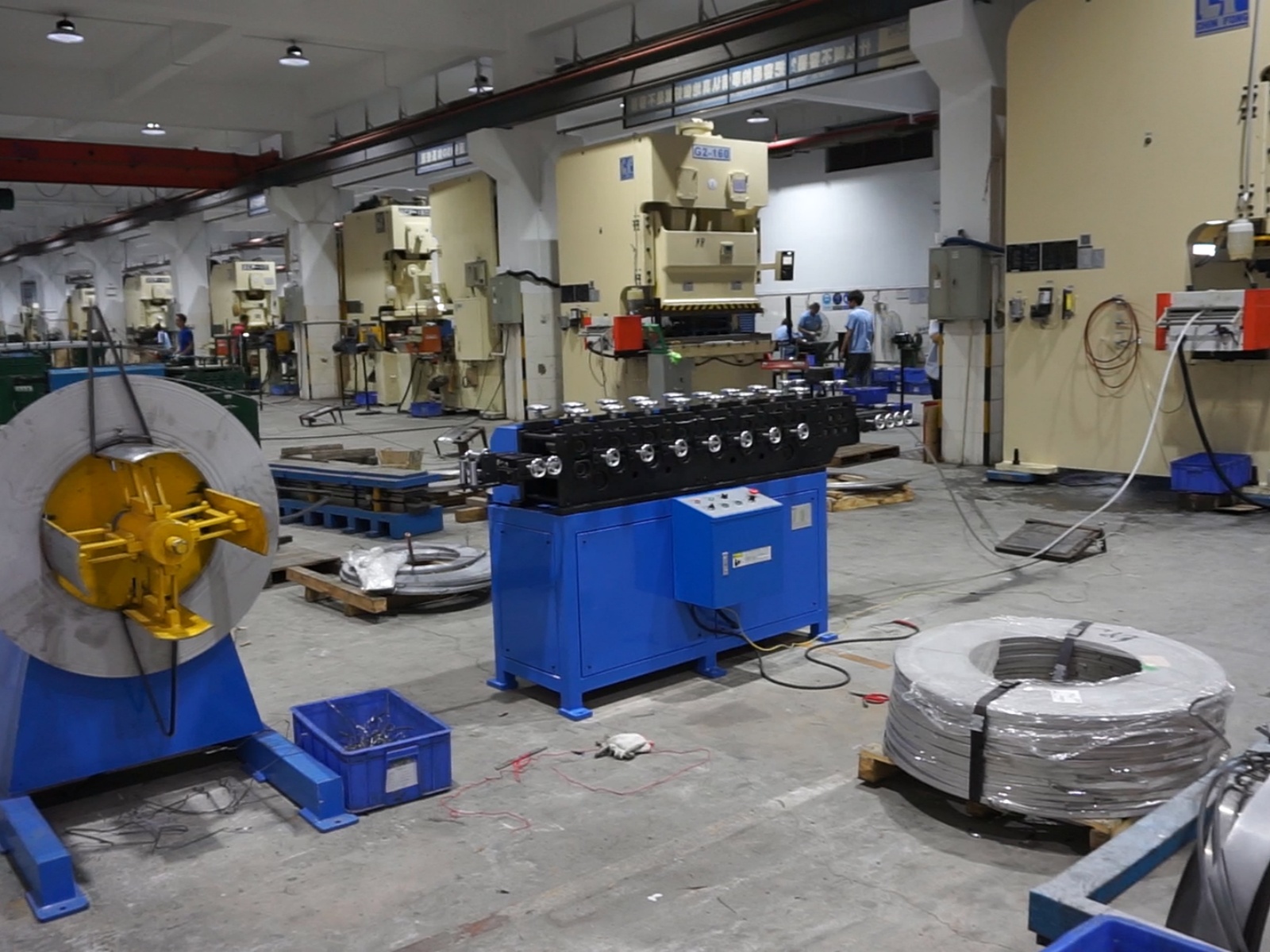

Строительная фурнитура
Ширина, толщина, масса и скорость проверяются совместно со следующим оборудованием.

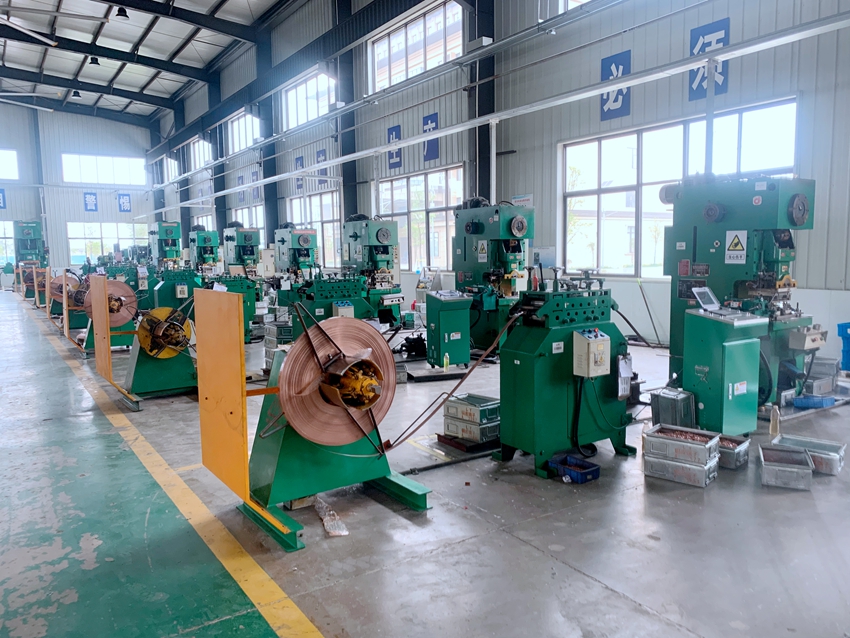

Медные клеммы
Узкая полоса требует плавной выдачи до правки и прогрессивного штампа.

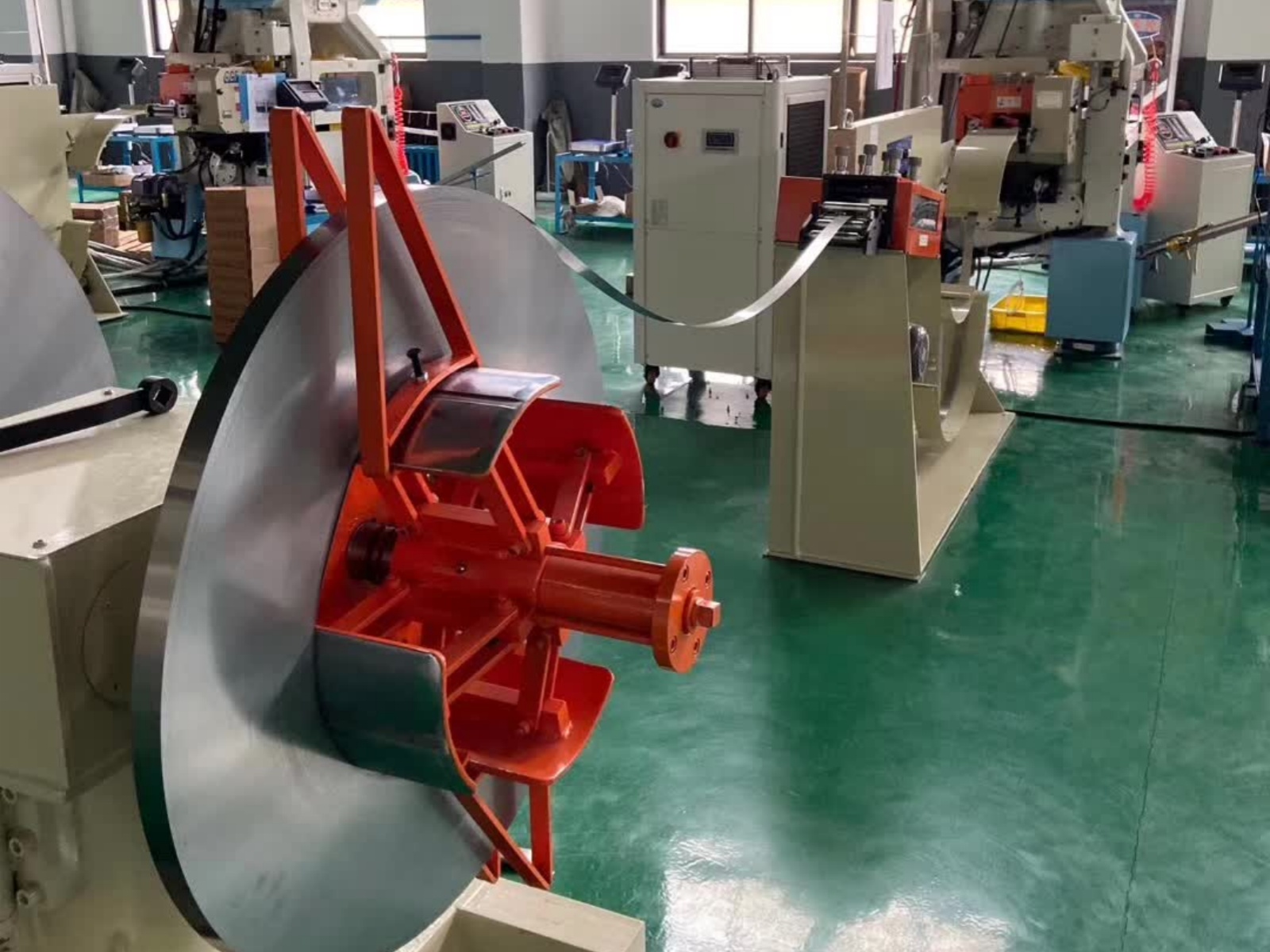

Высокоскоростные ламели
Контроль петли не позволяет размотке ограничивать непрерывность быстрого пресса.

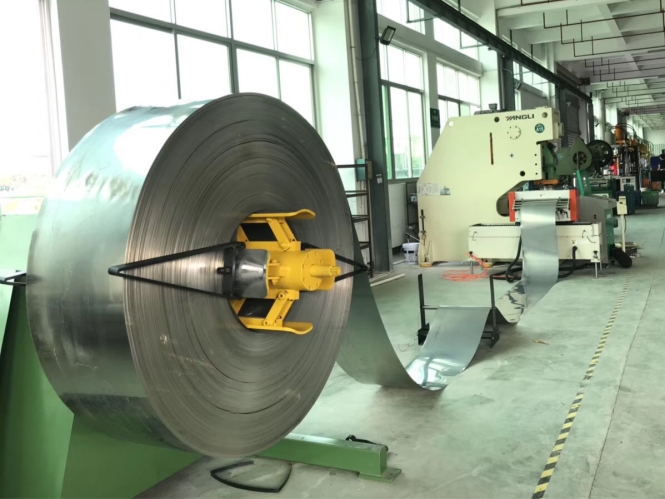

Диски с Zigzag
Рулон должен отдаваться без сопротивления поперечному движению подачи.
Высота и направление выхода
Полезная длина петли
Сигнал пуска и остановки
Доступ крана, погрузчика или тележки
Напряжение, частота и число фаз
Перед запросом цены
Частые вопросы о разматывателях MT
Конструкция, обращение с рулоном и связь с линией определяют итоговую конфигурацию.
01Когда нужен гидравлический разматыватель?
Когда масса, частота смены или требование к безопасной фиксации делают ручной разжим неудобным. Грузоподъёмность при этом всё равно определяется рамой, оправкой, подшипниками и опорами.
02Определяет ли разматыватель точность подачи?
Нет. Он отвечает за устойчивую выдачу и петлю. Точность шага определяет подающее устройство вместе с материалом, штампом, пилотами и синхронизацией пресса.
03От чего зависит цена стандартного MT?
От ширины, базовой и усиленной нагрузки, привода, разжима, прижимного рычага, VFD, тележки, двойной головы, напряжения и объёма интеграции.
04Можно ли использовать MT с существующей правильной машиной или подачей?
Да, после проверки высоты и направления выхода, тяговой способности, расстояния петли, скорости и доступных сигналов управления.
05Какие данные показывают, что стандартного MT недостаточно?
Фактические масса, ID/OD, толщина и прочность материала, широкая или часто сменяемая бобина, упругое раскрытие, высокая скорость и ограниченная манёвровая зона.
Данные для подбора
Передайте максимальный рулон и условия линии
Укажите массу, ширину, толщину, ID/OD, марку и прочность материала, скорость линии, следующее оборудование, способ загрузки, направление выхода, пространство и доступное электропитание.
- Масса, ширина, толщина, ID и OD
- Марка, прочность, поверхность и плёнка
- Скорость линии, SPM и требование к петле
- Следующее оборудование и высота линии
- Способ, сторона и частота загрузки
- Напряжение, частота и план участка
Фотографии, чертежи и крупные файлы можно передать ответным письмом или через WhatsApp.
