Тонкая узкая полоса и чувствительная поверхность
- Узкая полоса 5–120 мм
- Ориентир толщины 0–1,2 мм
- Рулон, устойчивый при плоской укладке
- Материал, чувствительный к рывкам и скручиванию
Плоский стол · низкое натяжение · узкая полоса

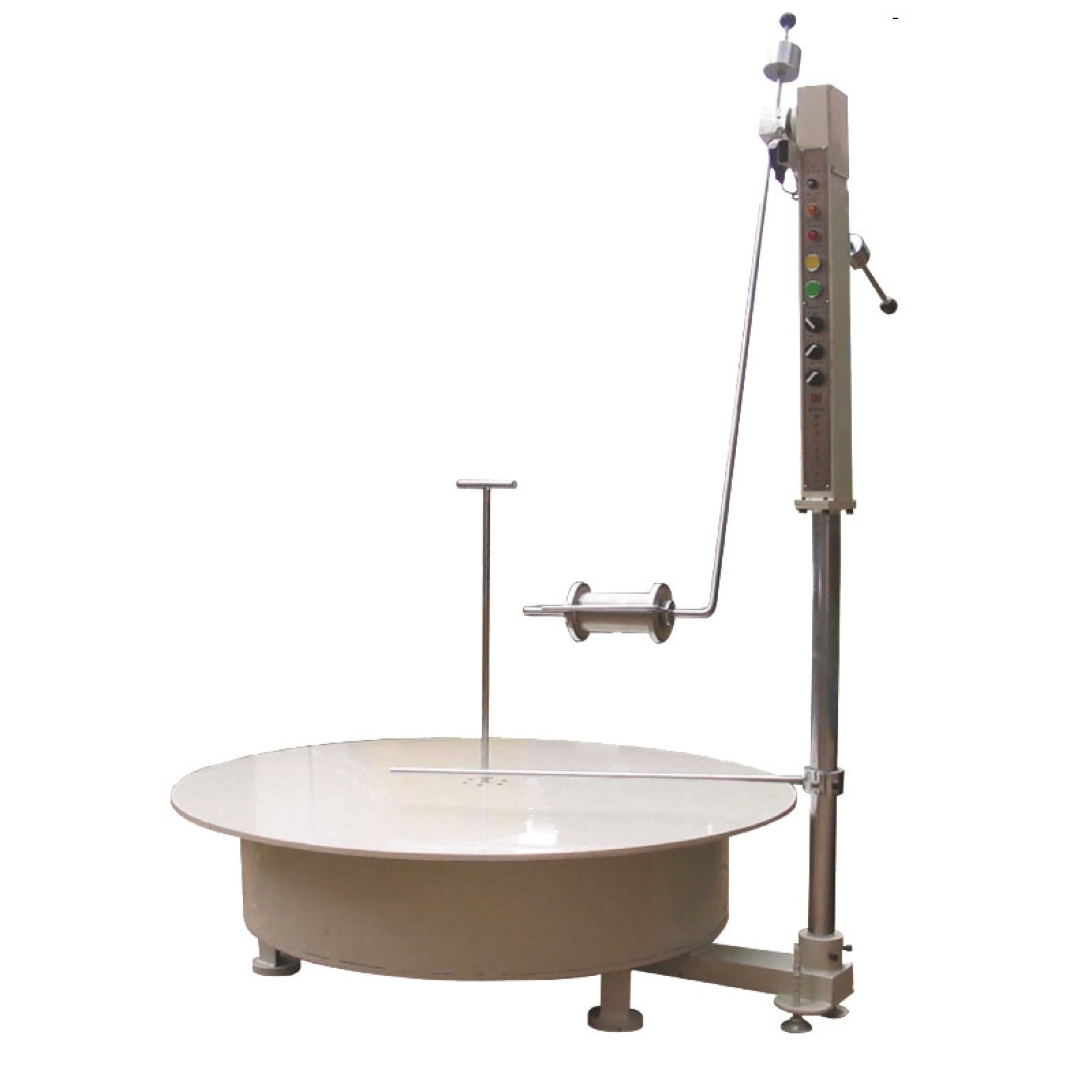

Горизонтальный разматыватель для тонкой и узкой полосы
Рулон лежит на вращающемся диске. Такая подача уменьшает тяговое усилие и риск скручивания тонкой полосы перед подающим устройством или прессом.
- Стандартная ширина
- 5–120 мм
- Стандартная толщина
- 0–1,2 мм
- Скорость
- До 30 м/мин
Совместимость материала
Для тонкой полосы, которой лучше двигаться в одной плоскости
Горизонтальный стол поддерживает тонкий узкий рулон плашмя. Для широкой, тяжёлой или жёсткой ленты требуется вертикальная оправка.
Больше опоры для широкой, тяжёлой или жёсткой ленты
- Большая ширина, толщина или инерция
- Необходимость зажима по ID оправкой
- Тяжёлый рулон или интенсивная правка
- Неустойчивая плоская стопа
Принцип работы
Стол меняет способ выдачи полосы
- Плоская опораРулон лежит на диске и не требует разжима по фиксированному ID.
- Запас материалаПолоса образует петлю перед следующей машиной.
- Реакция на петлюДатчик задаёт пуск, останов или слежение по выбранной системе.
- Стабильная выдачаПодающее устройство получает материал в согласованном ритме.
Граница применения
Горизонтальная и вертикальная ориентация
| Критерий | Горизонтальная | Вертикальная |
|---|---|---|
| Материал | Тонкая узкая полоса | Более широкая и толстая лента |
| ID | Разжим не требуется | Должен соответствовать оправке |
| Смена рулона | Возможна двухуровневая подготовка | Зависит от способа загрузки |
| Основная задача | Снижение натяжения и скручивания | Поддержка тяжёлого рулона |
Выход за стандартные 5–120 мм и 0–1,2 мм требует отдельного подтверждения конструкции.
Преимущества плоского стола
Защитите полосу и сохраните запас перед линией
Опора, управление петлёй и конструкция стола выбираются вместе с массой, OD, поверхностью и реальным потреблением.
Меньше тяговое усилие
Плоская опора · петляСледующая машина не должна напрямую разгонять весь рулон.
Контроль по потреблению
YTE · YTF · YTGПуск/останов, регулируемая скорость или слежение за петлёй.
Быстрее смена
Один диск · два уровняВторой диск позволяет заранее подготовить следующий рулон.
Разный масштаб
Mini 50–200 кг · стандарт 500–2000 кгРазмер стола выбирается по фактической стопе, а не по внешнему сходству.
Управление петлёй
Три реакции для разных ритмов производства
Три изображения относятся к трём отдельным системам управления и не являются произвольной фотогалереей.

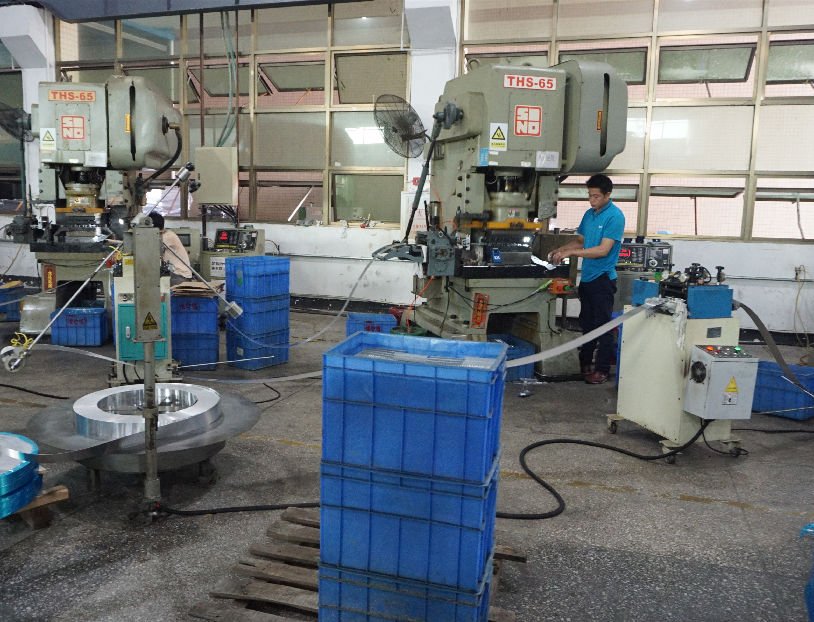

YTE · индукция
Для стабильного потребления
20 м/минYTE включает и останавливает диск по состоянию петли.

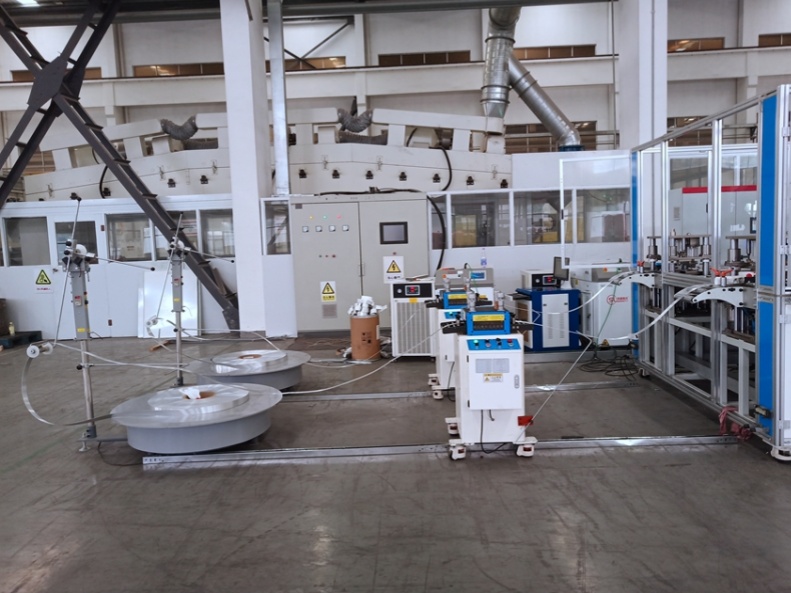

YTF · частотное управление
Для регулируемой скорости
30 м/минYTF применяется, когда оператору нужно согласовать скорость выдачи с разными режимами.

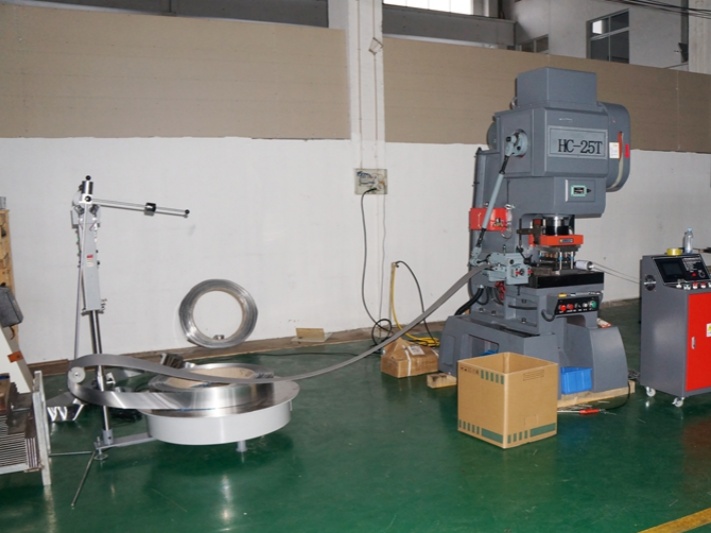

YTG · автоматическое слежение
Для переменного потребления
30 м/минYTG отслеживает петлю в реальном времени и снижает резкие изменения натяжения.
Вместимость по модели
OD и нагрузка для каждого размера рулона
Индексы 800, 1000, 1200 и 1500 соответствуют максимальному OD. YTE рассчитан на 500 кг; YTF и YTG — до 2000 кг в зависимости от модели.
Диапазон нагрузки500–2000 кг
Макс. OD800–1500 мм
| Ширина | 5–120 мм |
|---|---|
| Толщина | 0–1,2 мм; mini обычно до 0,5 мм |
| Нагрузка | 500–2000 кг |
| Макс. OD | 800, 1000, 1200 или 1500 мм |
YTE
Пуск и останов по состоянию петли; ориентир скорости — 20 м/мин.
На узком экране таблица прокручивается только внутри рамки.
| Параметр | YTE-800 | YTE-1000 | YTE-1200 | YTE-1500 |
|---|---|---|---|---|
| Толщина | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм |
| Ширина | 5–120 мм | 5–120 мм | 5–120 мм | 5–120 мм |
| Нагрузка | 500 кг | 500 кг | 500 кг | 500 кг |
| Макс. OD рулона | 800 мм | 1000 мм | 1200 мм | 1500 мм |
| Макс. высота стопы | 600 мм | 600 мм | 600 мм | 600 мм |
| Скорость | 20 м/мин | 20 м/мин | 20 м/мин | 20 м/мин |
| Направление | Слева направо | Слева направо | Слева направо | Слева направо |
YTF
Частотное управление для ручной настройки скорости; ориентир — 30 м/мин.
На узком экране таблица прокручивается только внутри рамки.
| Параметр | YTF-800 | YTF-1000 | YTF-1200 | YTF-1500 |
|---|---|---|---|---|
| Толщина | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм |
| Ширина | 5–120 мм | 5–120 мм | 5–120 мм | 5–120 мм |
| Нагрузка | 500 кг | 1000 кг | 1000 кг | 2000 кг |
| Макс. OD рулона | 800 мм | 1000 мм | 1200 мм | 1500 мм |
| Макс. высота стопы | 600 мм | 600 мм | 600 мм | 600 мм |
| Скорость | 30 м/мин | 30 м/мин | 30 м/мин | 30 м/мин |
| Направление | Слева направо | Слева направо | Слева направо | Слева направо |
YTG
Автоматическое слежение за петлёй для чувствительной полосы и переменного потребления.
На узком экране таблица прокручивается только внутри рамки.
| Параметр | YTG-800 | YTG-1000 | YTG-1200 | YTG-1500 |
|---|---|---|---|---|
| Толщина | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм | 0–1,2 мм |
| Ширина | 5–120 мм | 5–120 мм | 5–120 мм | 5–120 мм |
| Нагрузка | 500 кг | 1000 кг | 1000 кг | 2000 кг |
| Макс. OD рулона | 800 мм | 1000 мм | 1200 мм | 1500 мм |
| Макс. высота стопы | 600 мм | 600 мм | 600 мм | 600 мм |
| Скорость | 30 м/мин | 30 м/мин | 30 м/мин | 30 м/мин |
| Направление | Слева направо | Слева направо | Слева направо | Слева направо |
Смена рулона и место
Два уровня для непрерывности; mini для компактной линии
Эти два изображения относятся к двум различным вариантам конструкции и поэтому показаны отдельными полноценными карточками.

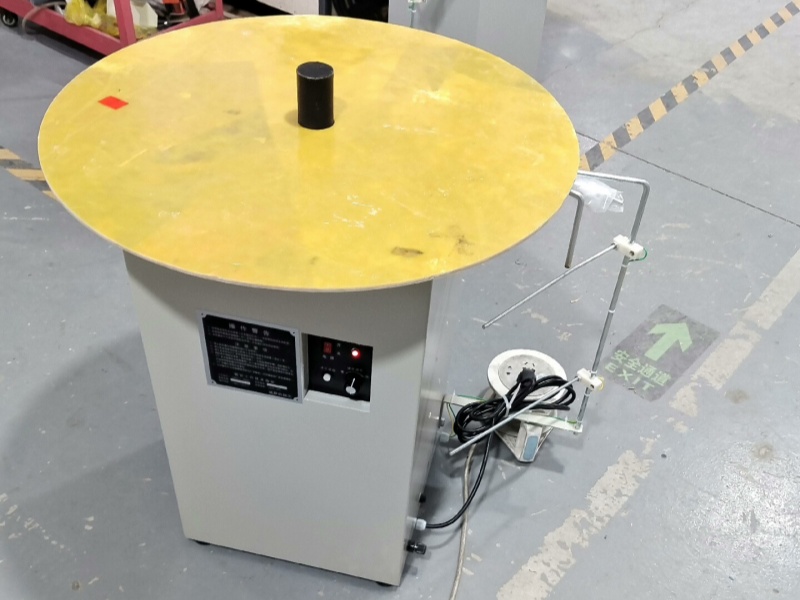

Два уровня
Следующий рулон готов до остановки
Два независимых диска сокращают ожидание при смене материала.
- Ширина
- 5–120 мм
- Толщина
- 0–1,0 мм
- Нагрузка
- 1000 кг × 2 или 1500 кг × 2
- Макс. OD
- 1000 или 1200 мм

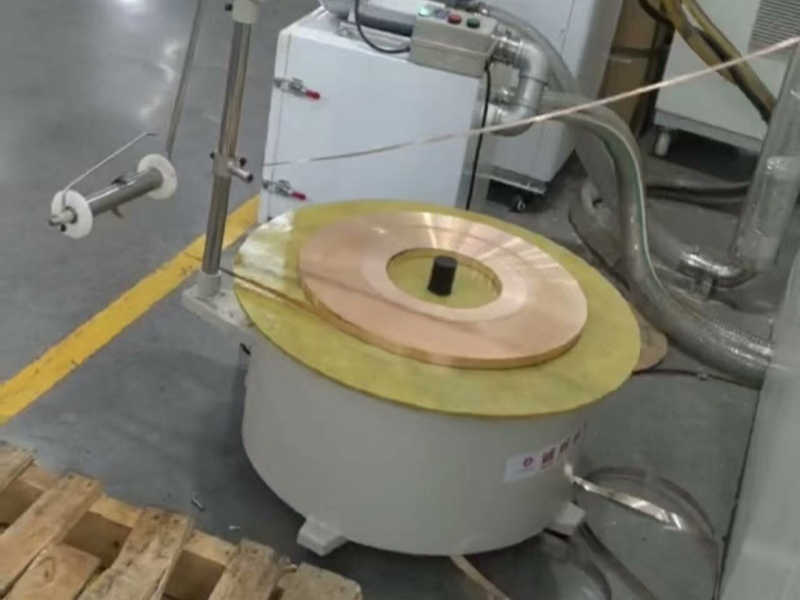

Mini
Меньше места для небольших рулонов
Компактное исполнение с автоматическим пуском и остановом по датчику.
- Обычная толщина
- 0–0,5 мм
- Масса
- 50–200 кг
- Стандартный диск
- 600 мм
- По заказу
- 700 или 800 мм
Стабильная подача к прессу
Петля поглощает изменения потребления линии
Запас полосы отделяет вращение рулона от прерывистого шага подачи и уменьшает рывки.

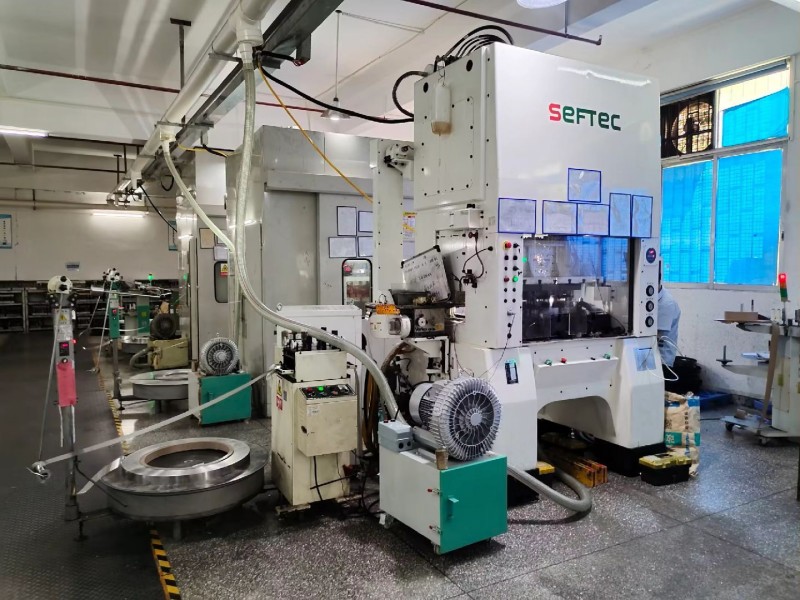

Интеграция линии
Запас материала предотвращает рывки рулона
- Потребление прессаКонтроль реагирует на расход между ходами.
- ПодачаПетля передаёт материал следующей машине.
- ПоверхностьНизкая траектория снижает скручивание.
- СменаВторой рулон можно подготовить заранее.

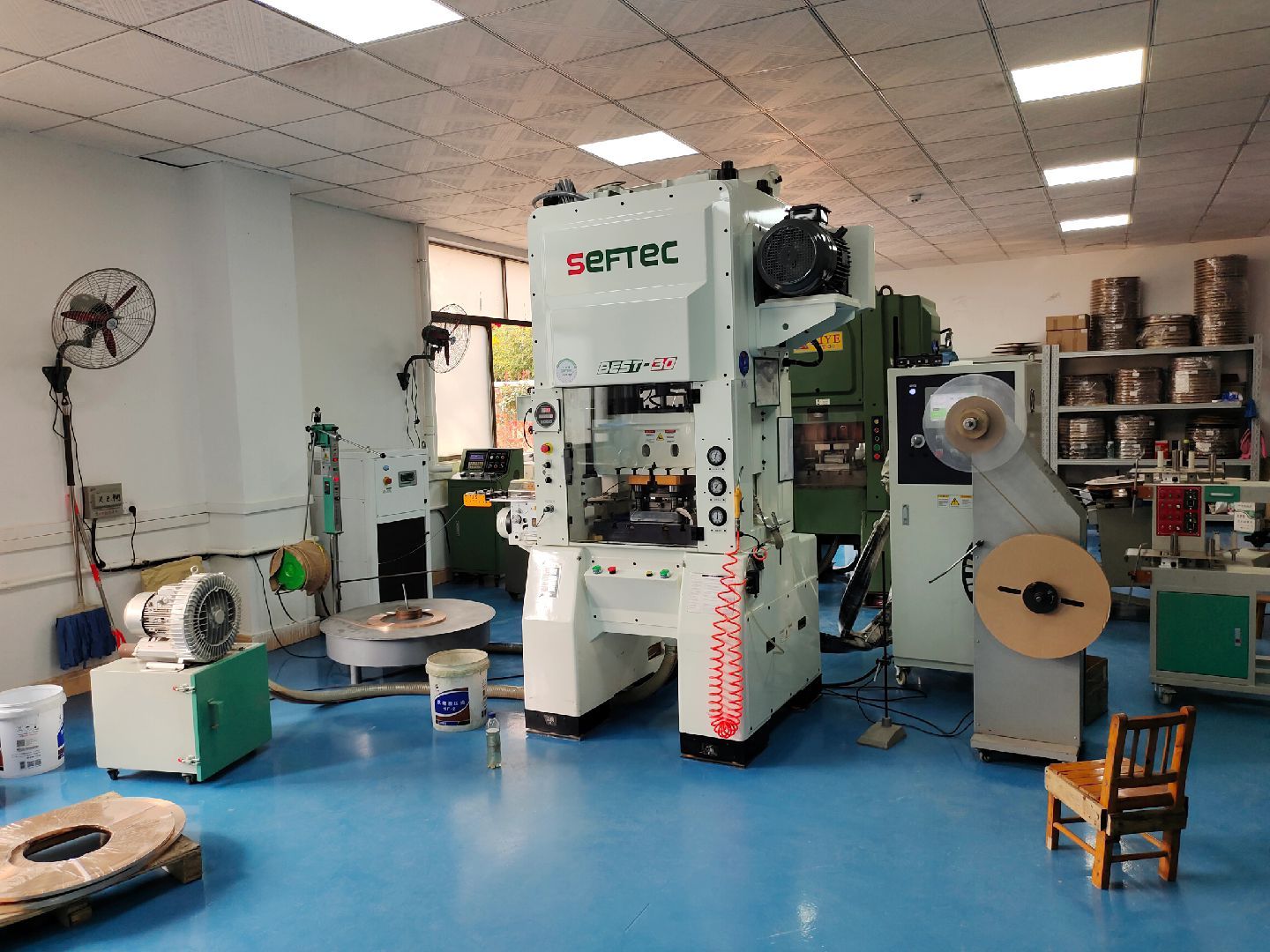

Компактная линия
Непрерывная подача в штамповочной ячейке
Запас полосы не позволяет прессу напрямую тянуть рулон.

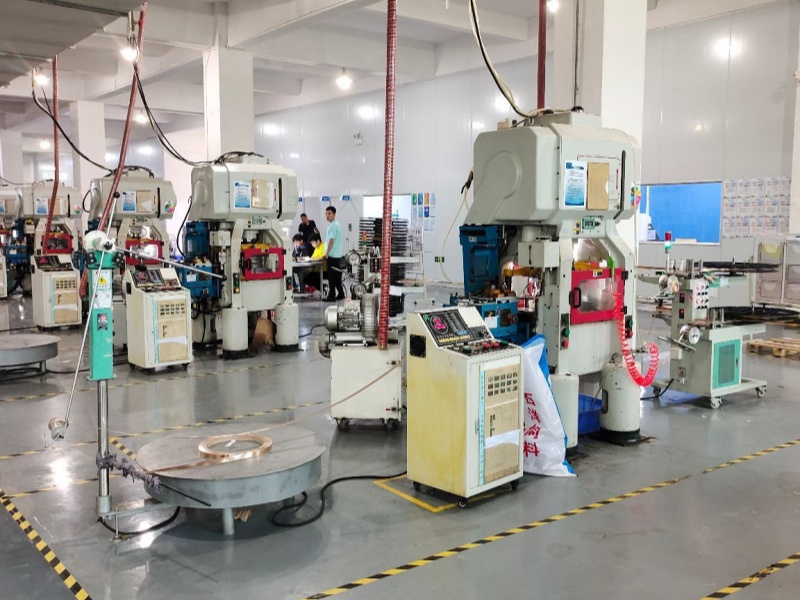

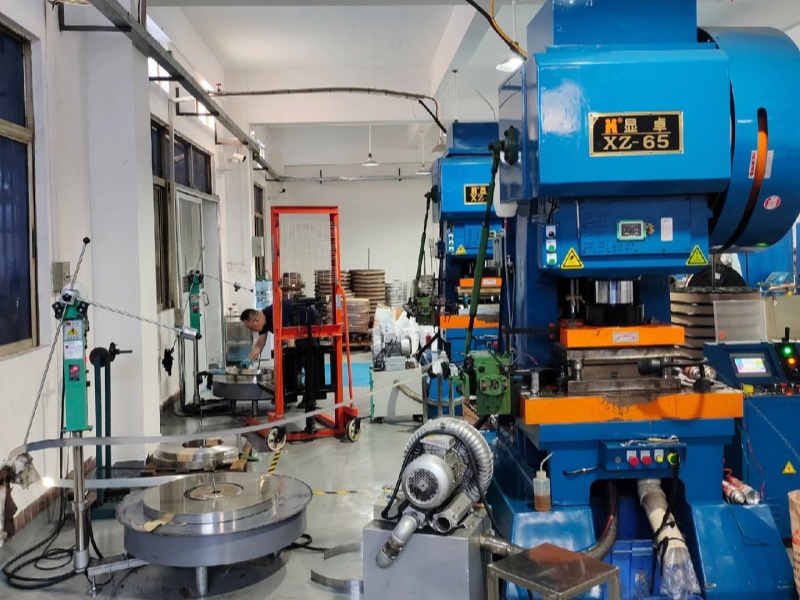

Непрерывное производство
Отдельный запас полосы для каждого пресса
Направление выхода и зона обслуживания проверяются для каждой линии.
Вопросы применения
Ответы для штамповочного процесса
Управление, способ опоры и следующая машина определяют поведение полосы.
Ограничивает ли горизонтальный стол внутренний диаметр рулона?
Нет фиксированного диапазона разжима оправки. Рулон лежит плашмя на диске, но его основание должно оставаться устойчивым при вращении.
Можно ли работать с подачей, правильной машиной и прессом?
Да. Разматыватель создаёт запас полосы перед следующим оборудованием. Необходимость правки определяется материалом, толщиной и требуемой плоскостностью.
Какой контроль выбирать для чувствительной полосы или переменного ритма?
YTG отслеживает петлю в реальном времени, YTF позволяет настраивать скорость, а YTE рассчитан на стабильные циклы с пуском и остановом по датчику.
Сокращает ли двухуровневый стол время смены?
Два независимых диска позволяют подготовить второй рулон, пока первый подаёт материал, и сократить ожидание между рулонами.
Когда подходит мини-стол?
Источник относит мини-стол к материалу обычно до 0,5 мм, рулонам 50–200 кг и линиям, где стандартный стол занимает лишнее место.
Когда требуется вертикальный или гидравлический разматыватель?
Для широкой, толстой, тяжёлой полосы или рулона, которому нужна фиксация оправкой, требуется более жёсткая опора и отдельная проверка вертикальной конструкции.
Данные для подбора
Передайте данные рулона и линии
Нужны параметры полосы, стопы и фактического потребления.
- Материал и состояние поверхности
- Ширина и толщина
- Масса, OD и высота стопы
- Скорость и режим остановок
- Направление выхода
- Следующая машина
