Малая инерция · компактная установка · две функции

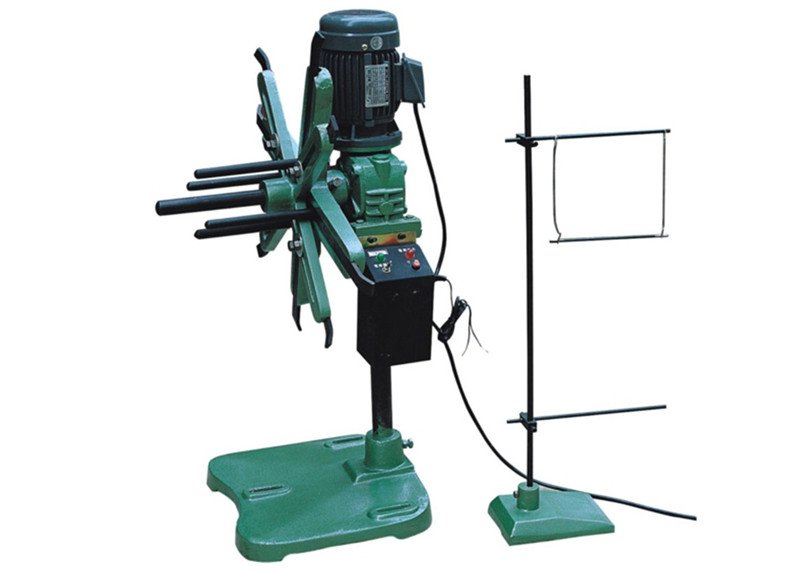

Лёгкий разматыватель CR для тонкой полосы и небольших рулонов
CR предназначен для лёгкого материала, которому нужна плавная выдача без тяжёлой рамы. Сначала проверьте массу, ширину, ID/OD и допустимое натяжение.
Источники дают несовпадающие ориентиры по толщине, поэтому ни один из них не указан как гарантированный предел.
Сначала исключите избыточную конструкцию
Когда подходит лёгкий разматыватель CR?
CR выбирают по реальному рулону и поведению материала, а не только по компактному размеру.
Лёгкий материал, которому нужна плавная выдача
- Тонкая и узкая полоса
- Небольшой рулон с малой инерцией
- Низкое допустимое натяжение
- Ограниченное место возле линии
Тяжёлый, широкий или напряжённый рулон
- Масса или ширина выше диапазона CR
- Высокое внутреннее напряжение рулона
- Нужна гидравлическая загрузка
- Нужна тяжёлая рама или наружная опора
Прямой привод и видимая петля
Малая инерция не тянет чувствительную полосу
Петля отделяет вращение рулона от прерывистой работы следующей машины. Датчик запускает и останавливает CR по фактическому запасу материала.
Следующая машина выбирает полосу
Сервоподача или другой механизм уменьшает петлю.
Датчик петли определяет положение
Точка переключения согласуется с доступным пространством.
CR восстанавливает запас
Вращение прекращается после восстановления заданной петли.
Одна ось, два направления работы
Размотка на входе или лёгкая намотка
Перед изготовлением фиксируют направление вращения, конечный диаметр, скорость и допустимое натяжение.

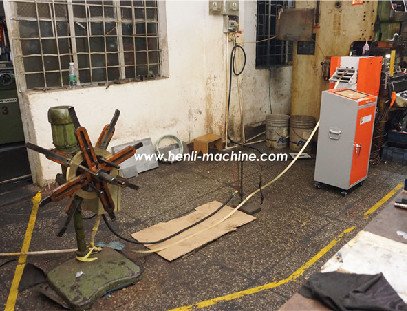

Подача материала в линию
CR отдаёт тонкую полосу через контролируемую петлю.
Проверить: высоту, петлю и направление выхода.Сбор лёгкой полосы или отхода
CR может работать как лёгкий наматыватель после проверки натяжения.
Проверить: ширину, массу и конечный OD.Управление по петле
Датчик связывает вращение оправки с реальным запасом материала.
Логика и напряжение согласуются с линией.Выбор по геометрии и нагрузке
CR-100 или CR-200: сравните ширину, массу, ID и OD
Значения дают предварительный выбор; материал, поверхность, скорость и натяжение подтверждаются отдельно.
| Модель | Макс. ширина | Макс. масса | ID рулона | Макс. OD | Двигатель |
|---|---|---|---|---|---|
| CR-100 | 160 мм | 100 кг | 130–410 мм | 800 мм | 1/2 HP |
| CR-200 | 200 мм | 200 кг | 200–300 мм | 800 мм | 1/2 HP |
Ширина до 160 мм, масса до 100 кг, ID 130–410 мм и OD до 800 мм.
Ширина до 200 мм, масса до 200 кг, ID 200–300 мм и OD до 800 мм.
Если ID, OD, ширина или нагрузка выходят за диапазон, HENLI подтверждает адаптацию либо другую серию.
Применение для тонкой полосы
Устойчивость зависит от всего маршрута материала

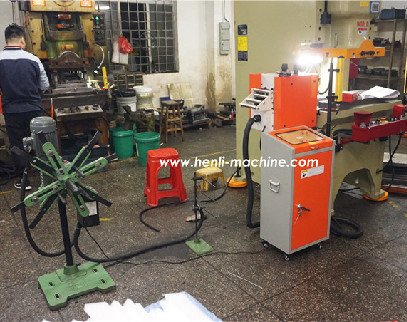

CR обеспечивает выдачу с малой инерцией, подающее устройство задаёт шаг, а пресс выполняет цикл. Петля, высоты и сигналы должны быть согласованы.
- До подачи
- Размер петли, направление выхода и высота входа.
- В прессе
- Скорость, шаг, штамп и чувствительность поверхности.
- После штамповки
- Маршрут скелета или отхода и допустимое натяжение намотки.
Посмотрите работу перед выбором

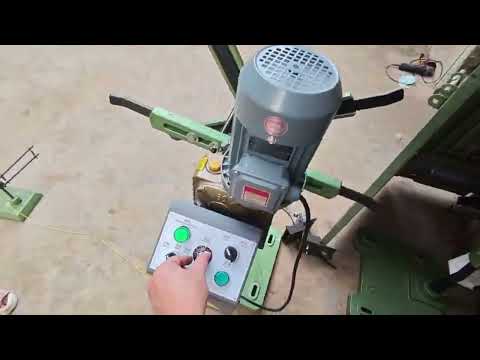

Работа линии и настройка CR
Видео загружается только после нажатия. Сравните движение петли и настройку ID, ширины и датчика.
Не выбирайте только по названию модели
Соберите четыре группы данных для подтверждения
- 01Материал и размерМатериал, поверхность, ширина и толщина.
- 02Полный рулонМаксимальная масса, ID и OD.
- 03Работа линииРазмотка или намотка, скорость и натяжение.
- 04ИнтеграцияСледующая машина, высоты, петля и напряжение.
Частые вопросы о выборе
Вопросы о лёгком разматывателе CR
Окончательная конфигурация подтверждается по фактическим данным рулона и линии.
Когда выбрать CR вместо MT?
Когда рулон лёгкий, узкий и тонкий, а материалу нужна плавная выдача с небольшой инерцией.
Можно ли использовать CR как наматыватель?
Да, для лёгкой намотки после подтверждения натяжения, скорости, ширины и конечного диаметра.
Как выбрать CR-100 или CR-200?
Сопоставьте максимальную ширину, массу, ID и OD со всеми планируемыми рулонами.
Что делать при выходе за диапазон CR?
Проверить MT, горизонтальный или гидравлический разматыватель, не увеличивая нагрузку по предположению.
Технический подбор серии CR
Проверьте, подходит ли CR-100 или CR-200
Передайте известные данные. Фотографии и чертежи можно отправить ответным письмом или через WhatsApp.
- Материал, поверхность и толщина
- Ширина, масса, ID и OD
- Скорость и размер петли
- Размотка или намотка
