Круглая или плоская проволока · 100–1000 кг

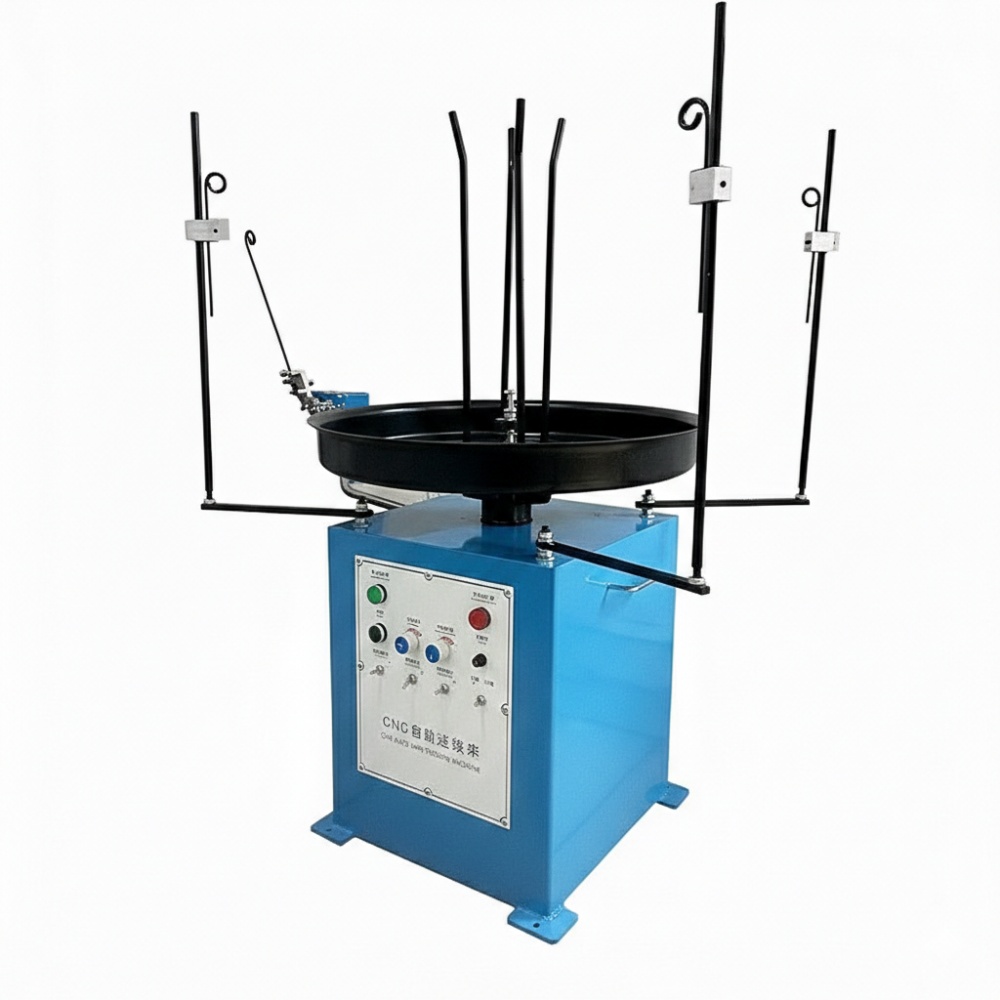

Горизонтальный разматыватель проволоки WT с вращающимся столом
Круглая проволокаПлоская проволокаСталь · медь · алюминий
Моторизованный стол вращает рулон в его собственной плоскости и выдаёт проволоку к пружинной, гибочной или другой формующей машине по фактическому потреблению.
Не предназначен для широких рулонов листовой полосы.Если материал намотан на оправку и требует фиксации по ID, нужен другой тип разматывателя.
Стабильная выдача круглой или плоской проволоки
Когда подходит горизонтальный разматыватель WT

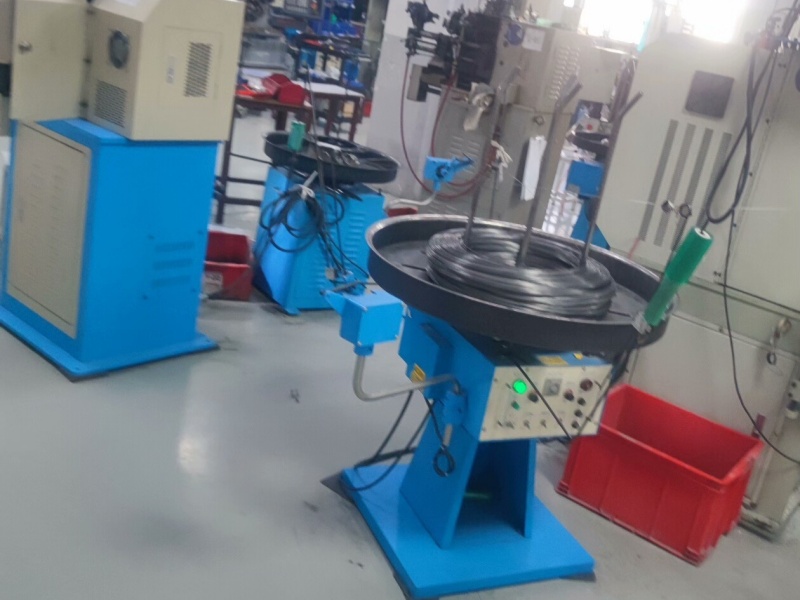

Серия WT принимает рулон, который можно устойчиво уложить на горизонтальный стол, и подаёт материал к пружинной, гибочной или другой формующей машине.
Проволока перед процессом формования
- Круглая проволока для пружин и гнутых деталей
- Плоская проволока, ориентацию которой важно сохранять
- Нержавеющая и углеродистая сталь, медь или алюминий
- Пружинные CNC-машины и гибочные машины 2D/3D
Рулоны полосы и процессы с другой схемой натяжения
- Широкая листовая лента для разжимной оправки
- Рулон, для которого критичны ID, ширина и боковая опора
- Перемотка с точным непрерывным контролем натяжения
- Процесс, которому также нужна встроенная правка

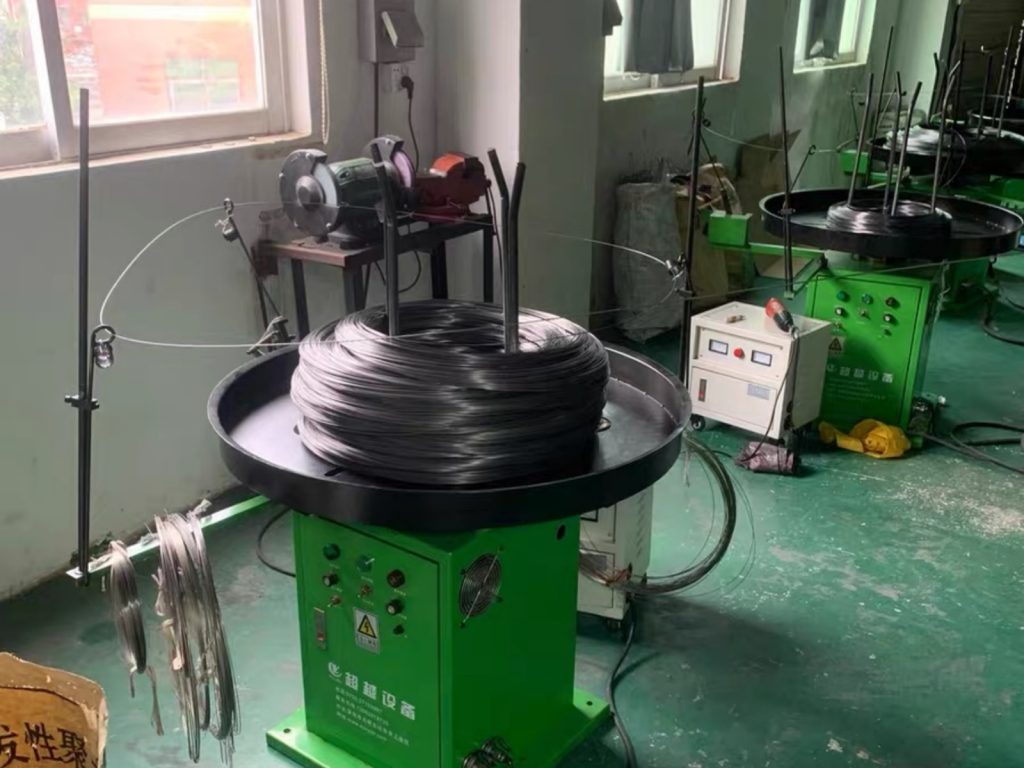

Рулон вращается в собственной плоскости
Горизонтальный стол помогает не скручивать проволоку при выходе
Стол поворачивается вместе с рулоном, поэтому материал выходит в плоскости укладки. Натяжной рычаг реагирует на расход следующей машины и поддерживает запас проволоки.
- 01Рулон лежит на столе

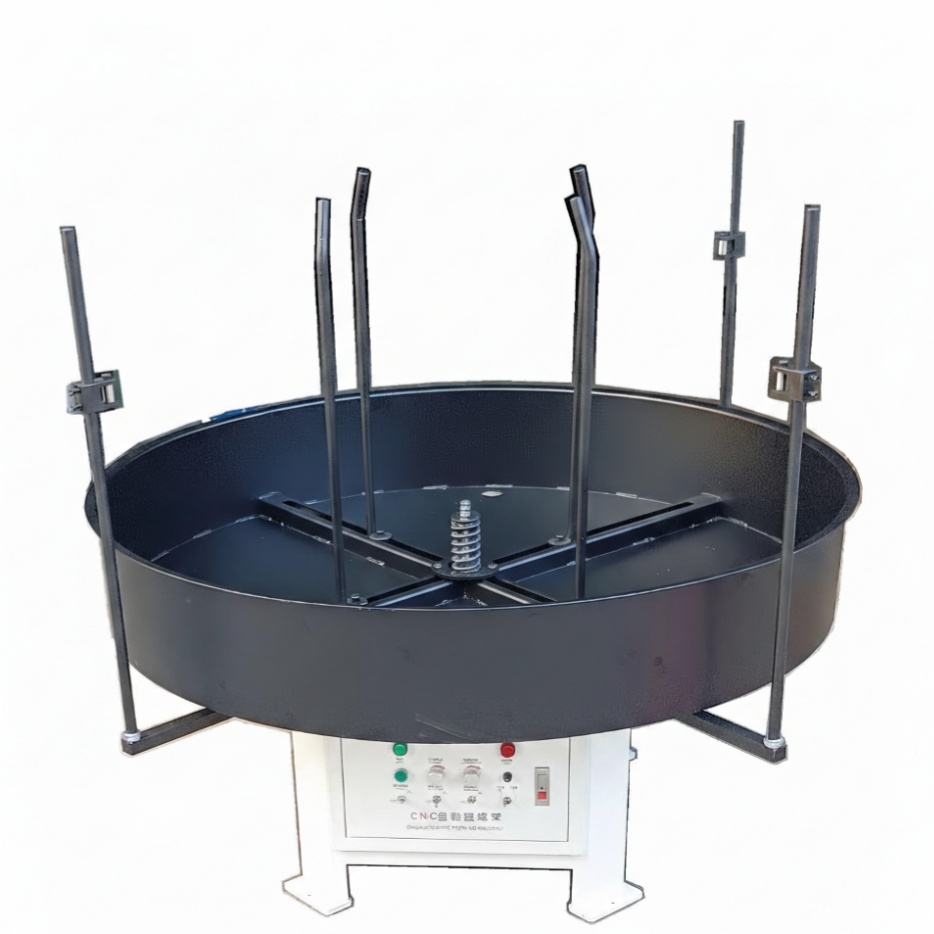

Центральные стойки удерживают рулон по внутреннему диаметру, внешние направляющие ограничивают его периметр.
- 02Стол вращается с рулоном
Материал разматывается без вращения вокруг неподвижной оси.
- 03Рычаг следует за расходом
Компенсация выдаёт больше проволоки, когда возрастает потребление следующей машины.
Две величины должны совпасть
Масса рулона и диаметр стола определяют модель
Одна выбранная модель должна одновременно выдерживать максимальную фактическую массу и вмещать наружный диаметр рулона с рабочим запасом.
Определяет минимальную грузоподъёмность для самого тяжёлого рабочего рулона.
Рулон должен помещаться на столе и не выходить за наружные направляющие.
Одна модель WT должна подходить и по массе, и по диаметру.
| Модель | Макс. нагрузка | Ø стола | Мощность | Масса машины |
|---|---|---|---|---|
| WT-100 | 100 кг | 700 мм | 0,75 кВт | 150 кг |
| WT-200 | 200 кг | 850 мм | 0,75 кВт | 250 кг |
| WT-300 | 300 кг | 1100 мм | 0,75 кВт | 300 кг |
| WT-400 | 400 кг | 1400 мм | 0,75 кВт | 400 кг |
| WT-500 | 500 кг | 1400 мм | 2,2 кВт | 550 кг |
| WT-800 | 800 кг | 1600 мм | 2,2 кВт | 800 кг |
| WT-1000 | 1000 кг | 2000 мм | 2,2 кВт | 1100 кг |
Обе модели используют стол 1400 мм, но отличаются нагрузкой, мощностью и массой машины.
Открыть увеличенное изображениеМашина следует за потреблением
Две скорости и натяжной рычаг компенсируют расход
Нормальная скорость поддерживает непрерывную выдачу. При изменении положения запаса рычаг включает компенсацию, чтобы стол не опережал следующую машину.

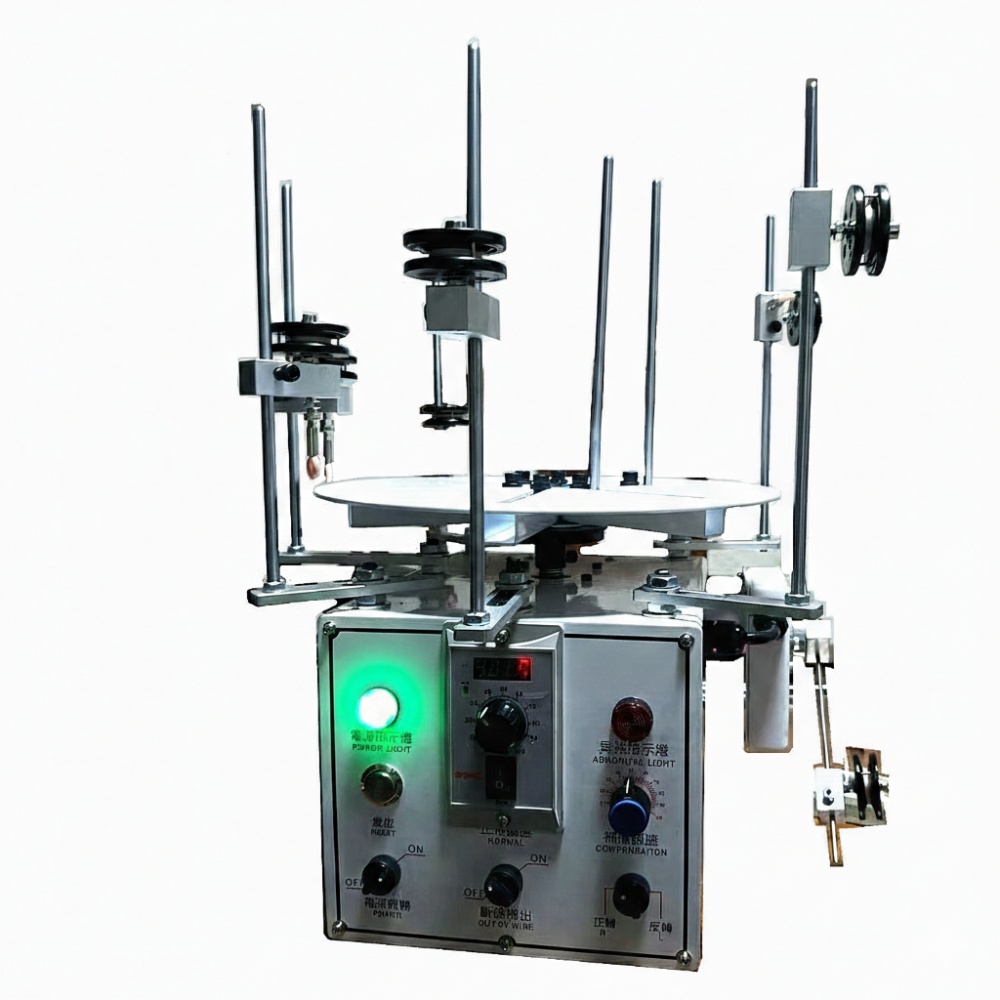

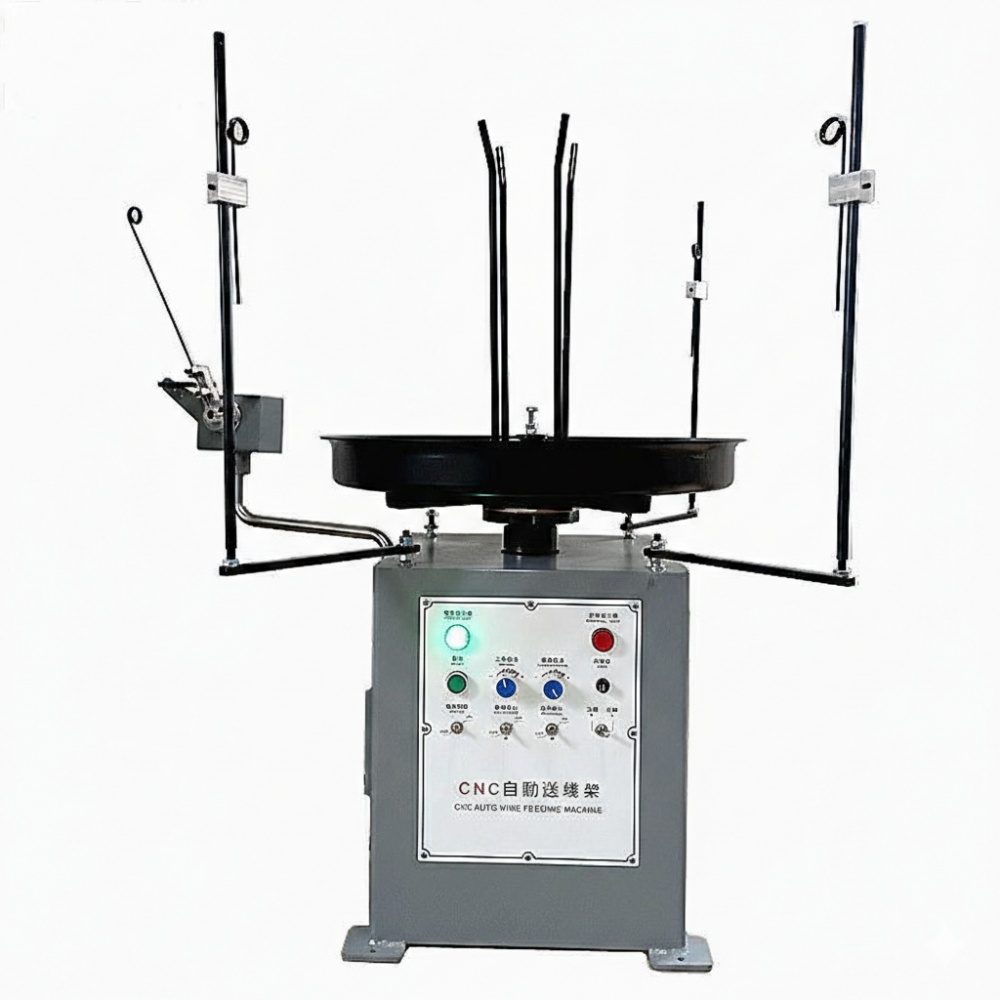

Управление подачей и реакцией
- Состояние питания
- Индикатор показывает включение электрической системы.
- Регулировка высоты
- Согласует выход проволоки со входом следующей машины.
- Сигнализация
- Предупреждает оператора о ненормальной подаче.
- Нормальная скорость
- Поддерживает выдачу при стабильном потреблении линии.
- Компенсационная скорость
- Восстанавливает запас при росте потребления.
- Локальный пуск и останов
- Управляет подачей непосредственно с панели.
Основная машина расходует проволоку
Запас меняется и перемещает натяжной рычаг.
Контроль меняет режим
Включается нормальная или компенсационная скорость.
Стол восстанавливает запас
Проволока выдаётся по потреблению процесса.
Аномалия останавливает линию
Окончание, отклонение или запутывание вызывают останов и сигнал.

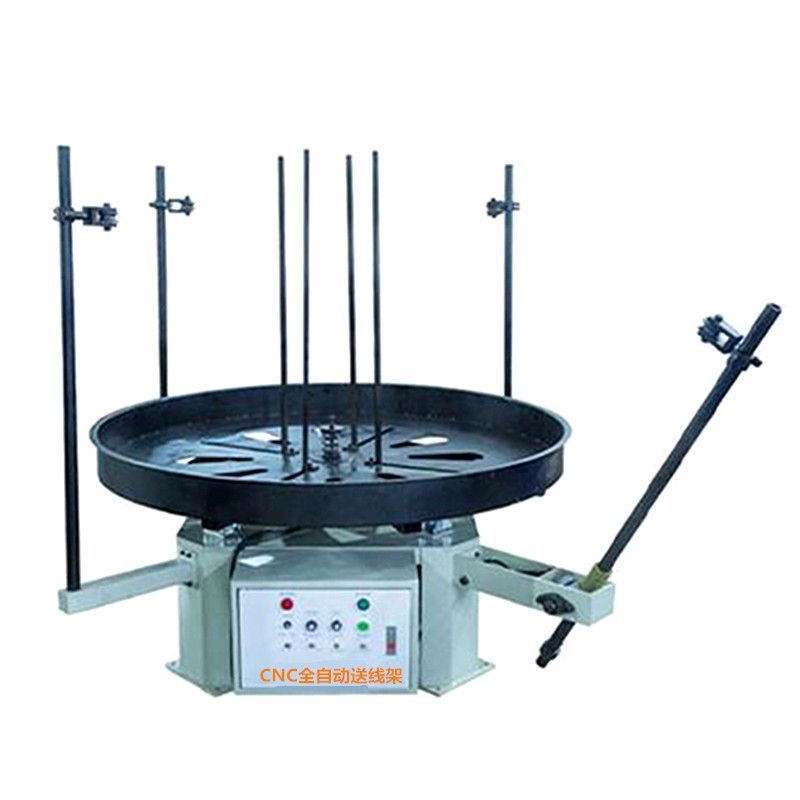

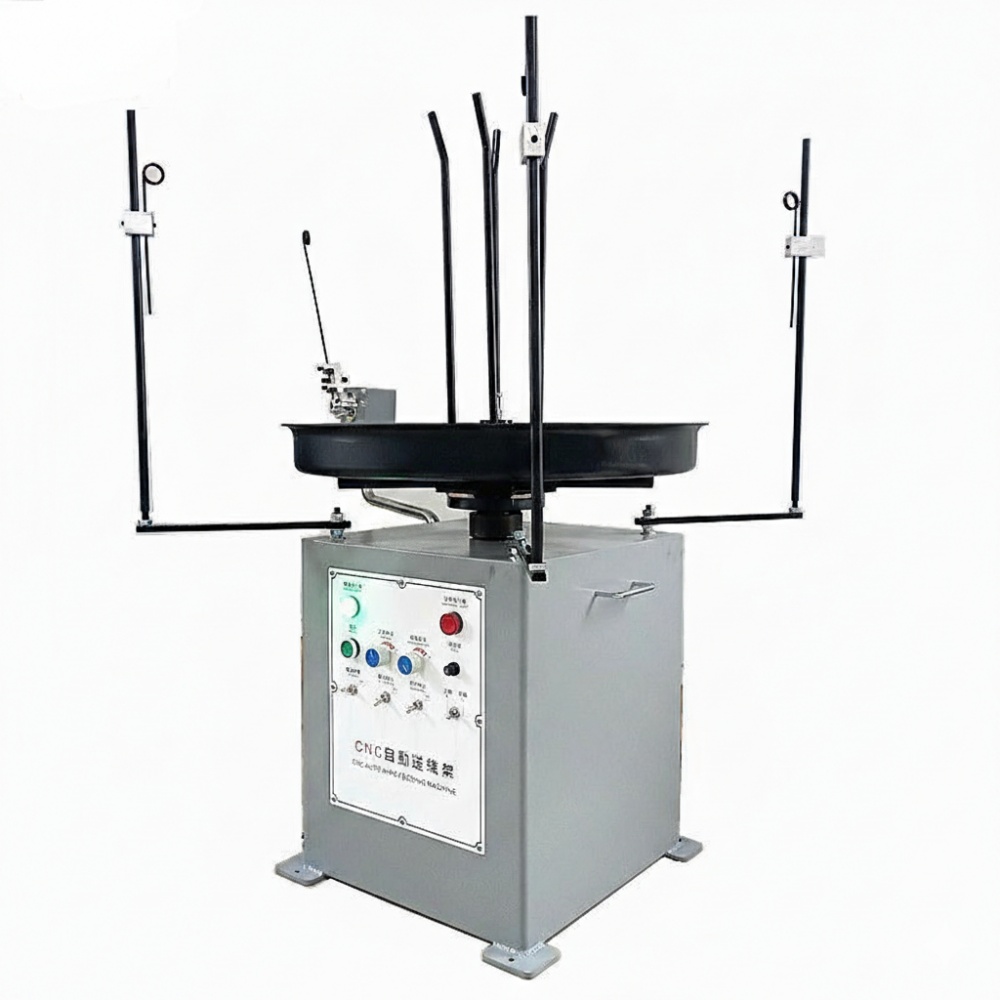

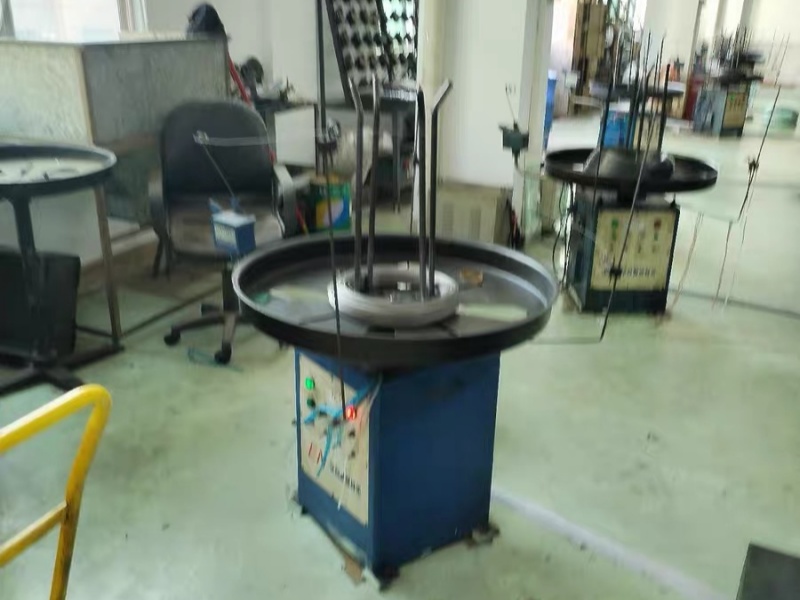

Стол, направляющие и рычаг
Конфигурация поддерживает рулон и задаёт маршрут проволоки

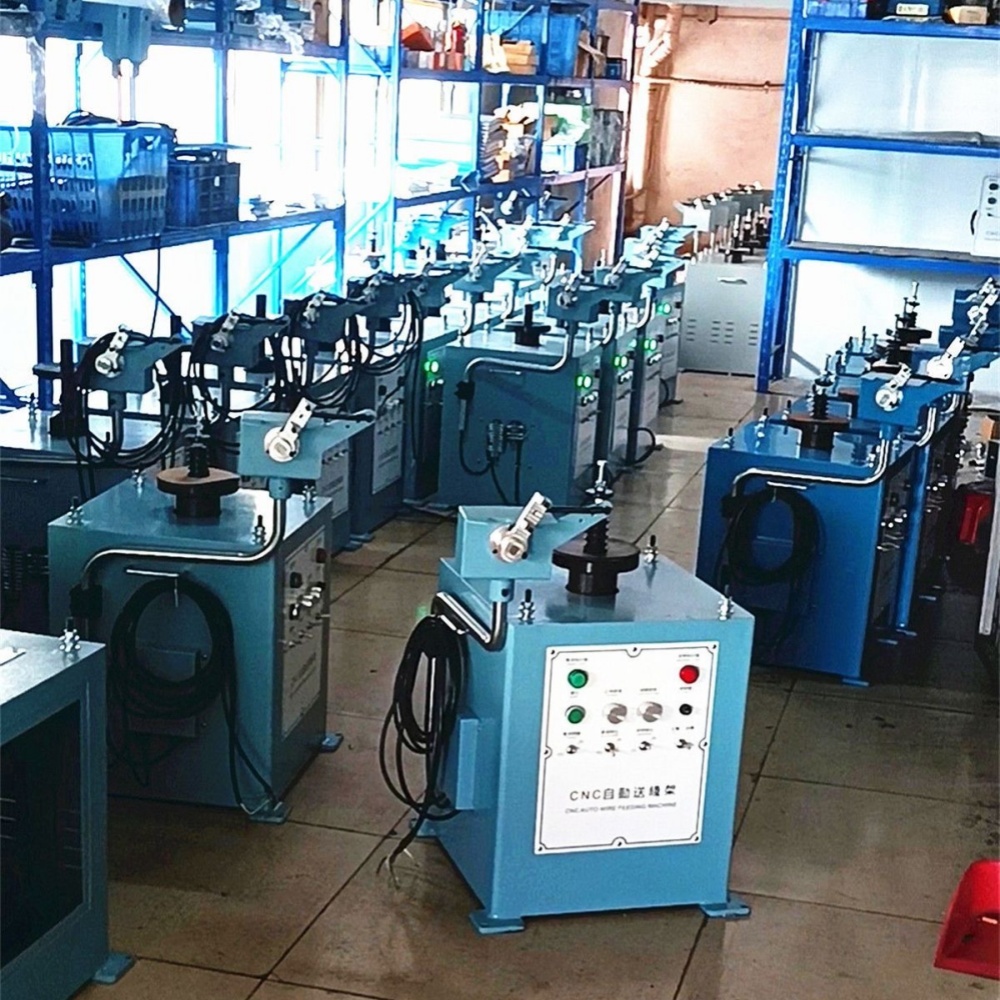

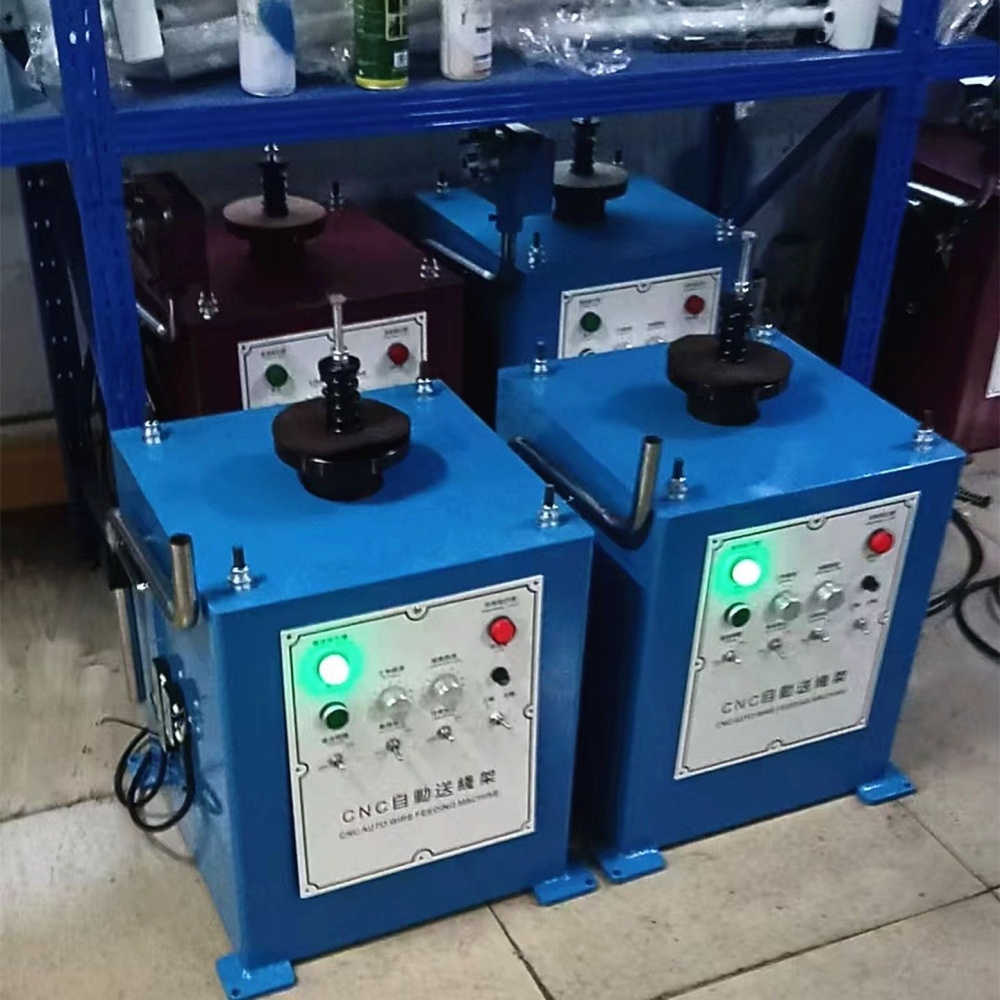

Четыре изображения относятся к примерам конструкции: два основных вида стола и два поддерживающих вида компоновки.
Самостоятельная или согласованная работа
Подача и останов согласуются с основной машиной
WT может работать по собственному датчику или обмениваться сигналом со следующим оборудованием. Последовательное или параллельное соединение связывает пуск и останов.
Самостоятельная работа
Рычаг и датчики управляют столом независимо от внутреннего цикла следующей машины.
Последовательное или параллельное соединение
Сигналы согласуются с гибочной, формующей или пружинной машиной.
Автоостанов и звуковой сигнал
Окончание, обрыв, отклонение, запутывание или другая аномалия останавливают вращение.

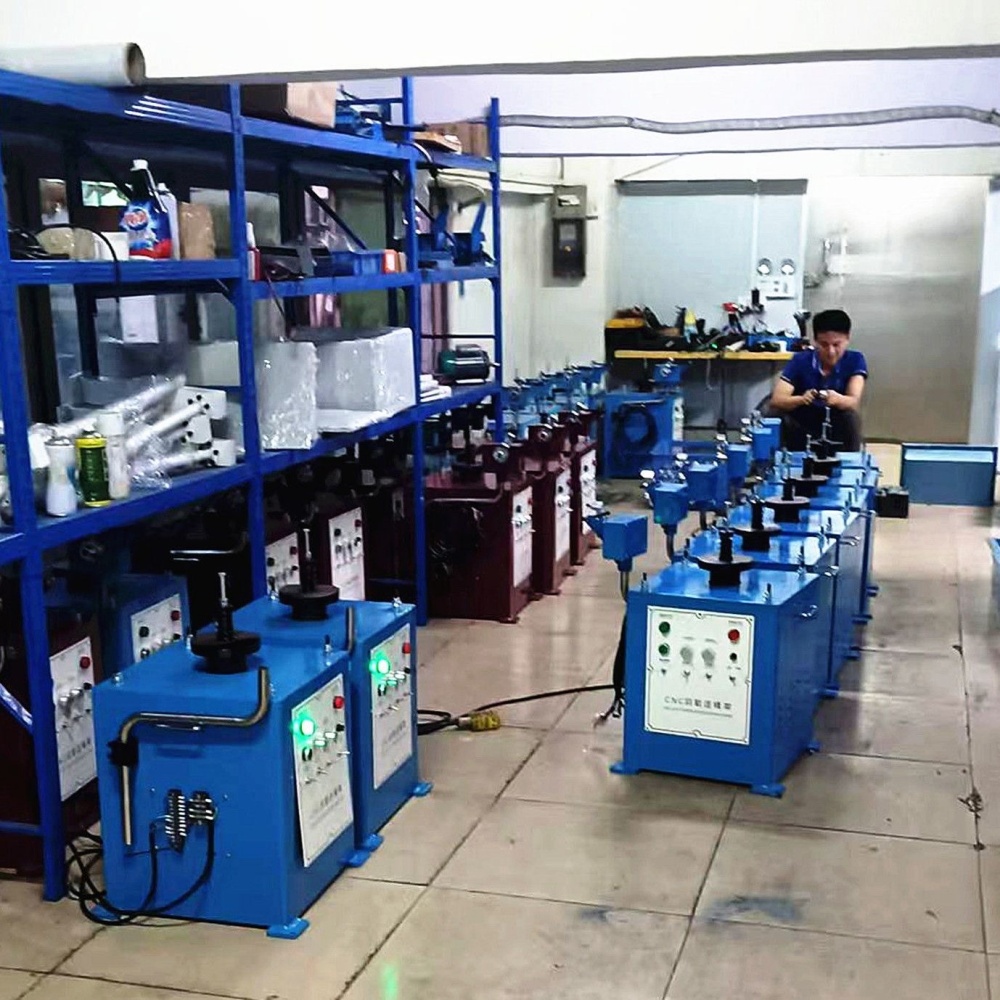

Электрическая часть согласуется до изготовления
Конфигурация WT под сеть и логику вашей линии
Типовые трёхфазные исполнения 220 или 380 В подтверждаются вместе с частотой, направлением выхода и интерфейсом основной машины.
- Сеть предприятия
- Напряжение и компоненты электрической части фиксируются до изготовления.
- Маршрут установки
- Направление выхода и положение WT согласуются со следующим процессом.
- Согласованный останов
- Интерфейс связывает пуск, останов и реакцию на ненормальную подачу.

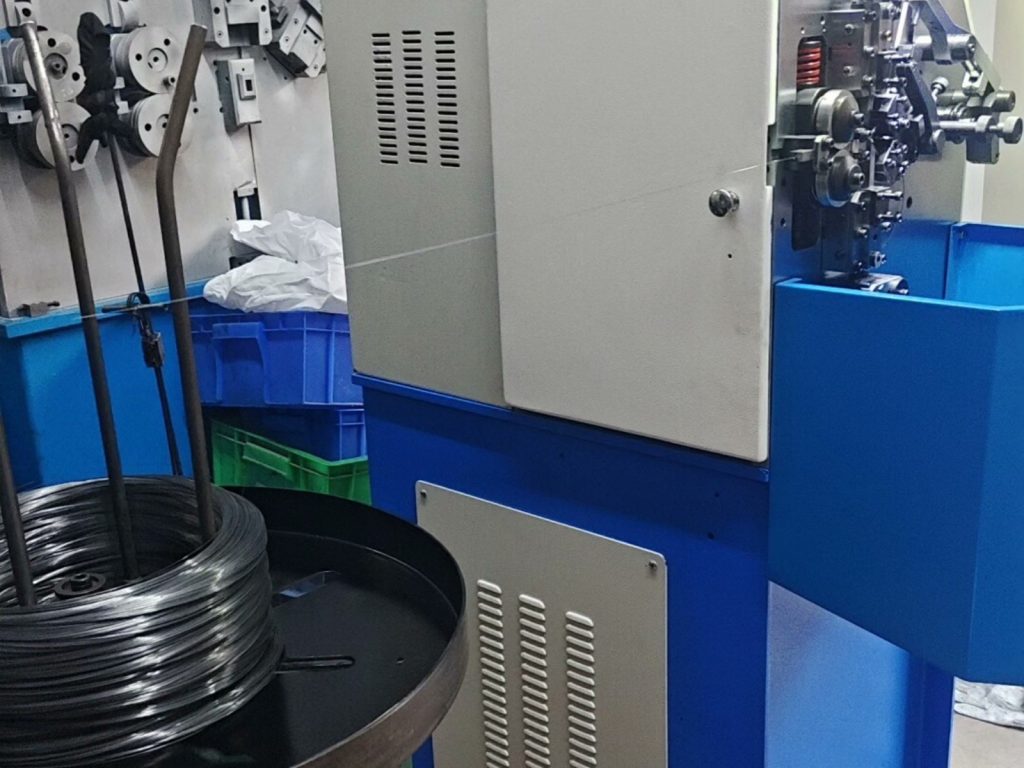

Процессы со стабильной выдачей проволоки
Контролируемая подача перед формованием
- 01Пружинные CNC-машины
WT следует за изменением потребления в повторяющихся циклах.
- 02Гибка 2D и 3D
Горизонтальный выход помогает уменьшить скручивание перед формованием.
- 03Круглая проволока
Моторизованный стол и натяжной рычаг поддерживают запас материала.
- 04Плоская проволока
Рулон вращается в собственной плоскости и лучше сохраняет ориентацию сечения.
Выбор и интеграция серии WT
Вопросы о горизонтальном WT
Модель выбирают для самого тяжёлого рулона и реального потребления линии.
01Какова максимальная нагрузка серии WT?
Ряд начинается с WT-100 для рулона до 100 кг и заканчивается WT-1000 для рулона до 1000 кг. Модель должна одновременно подходить по массе и наружному диаметру рулона.
02Подходит ли WT для круглой и плоской проволоки?
Да. Источник указывает круглую и плоскую проволоку. WT не является оправочным разматывателем для широкой листовой ленты.
03Как WT синхронизируется с пружинной или гибочной машиной?
Датчик и натяжной рычаг реагируют на запас материала. Последовательное или параллельное соединение согласует пуск и останов с основной машиной.
04Что происходит при окончании, обрыве или запутывании проволоки?
При ненормальной подаче датчики останавливают вращение и включают звуковую сигнализацию.
05Можно ли подготовить WT под электросеть предприятия?
Источник указывает типовые трёхфазные исполнения 220 или 380 В. Напряжение, частота и состав электрической части подтверждаются до изготовления.
Технический подбор WT
Получите подбор WT для своей линии
Для выбора нужны параметры проволоки, рулона, потребления и электрической интеграции.
- Круглое или плоское сечение и материал
- Масса и максимальный OD рулона
- Скорость или деталей в минуту
- Основная машина и тип сигнала
- Напряжение и частота
