Рулон требует тяжёлой обработки
Исходный ориентир — свыше 3 т; также учитываются ширина, OD и центр тяжести.
Загрузочная тележка · направленное движение по двум осям

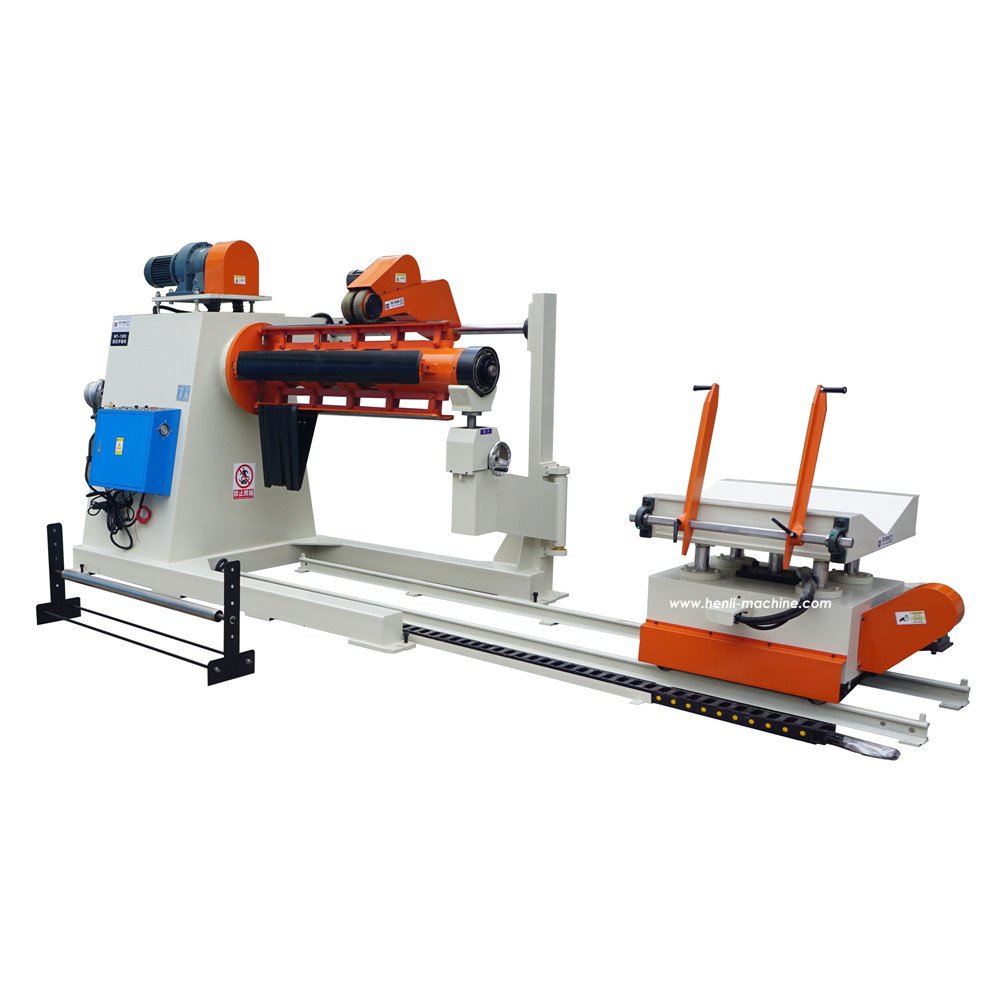

Разматыватель с гидравлической загрузочной тележкой для тяжёлых рулонов
Тележка принимает рулон, поднимает его и подводит по рельсам к оси оправки. Она упрощает совмещение, но не заменяет расчёт несущей конструкции разматывателя.
Когда оцениватьРассмотреть при нагрузке свыше 3 тТакже учитываются частота смены и риск несоосности.
013 000–20 000 кгОриентир нагрузки
024 м/минВперёд / назад
03300 ммОриентир подъёма
Критерии выбора
Когда стоит добавить загрузочную тележку?
Определите, где возникает задача: при транспортировке, окончательном совмещении или во время размотки.
Рулоны меняют часто
Повторяемый рельсовый ход сокращает ручную корректировку между приёмом и оправкой.
Главный риск — несоосность
Вертикальный ход и продольное движение решают две разные задачи совмещения.
Принцип работы
Так рулон поднимается и совмещается с оправкой
Гидравлический подъём меняет высоту, а мотор-редуктор перемещает платформу по рельсам.
Вертикальная ось
Гидроцилиндр поднимает рулон и платформу
Высота задаётся по центру оправки и фактическому OD рулона.
Продольная ось
Мотор-редуктор ведёт платформу по рельсам
Свободная зона хода должна сохраняться при эксплуатации и обслуживании.

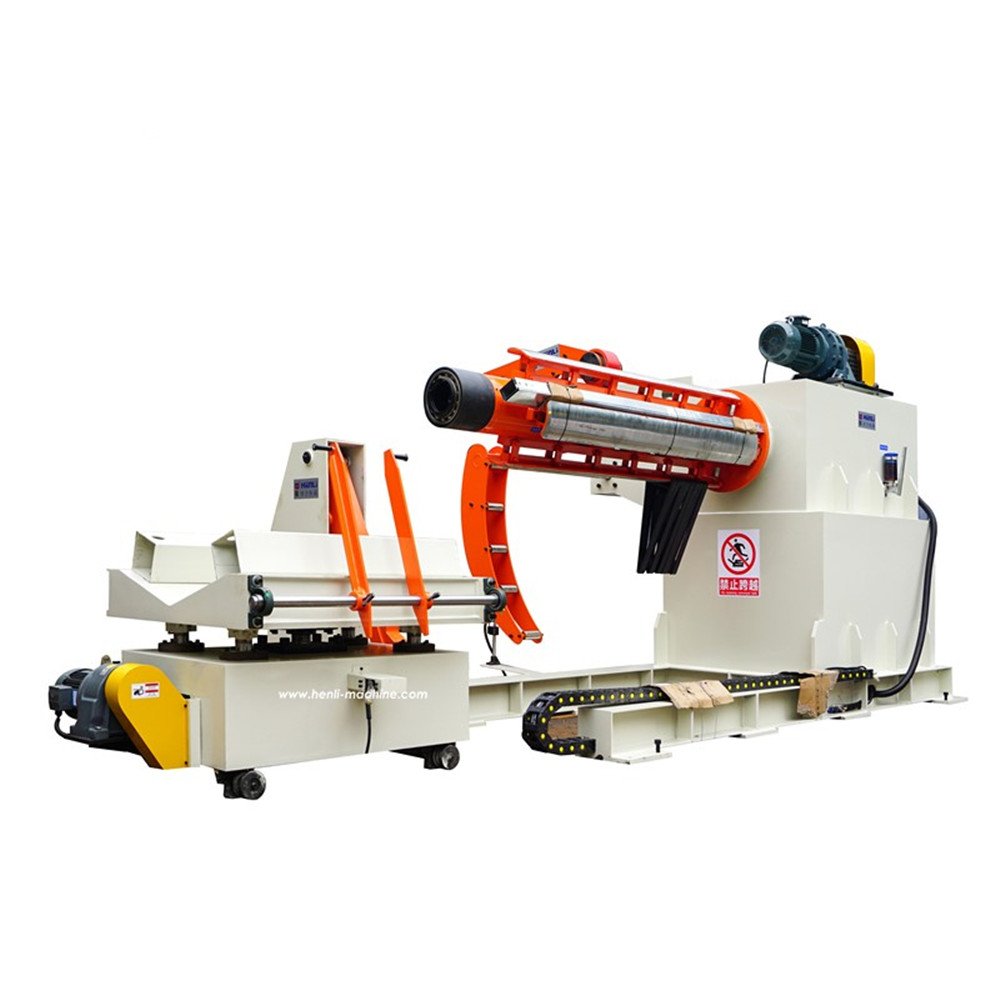

Приём рулона→Подъём на высоту оси→Движение к оправке→Передача рулона

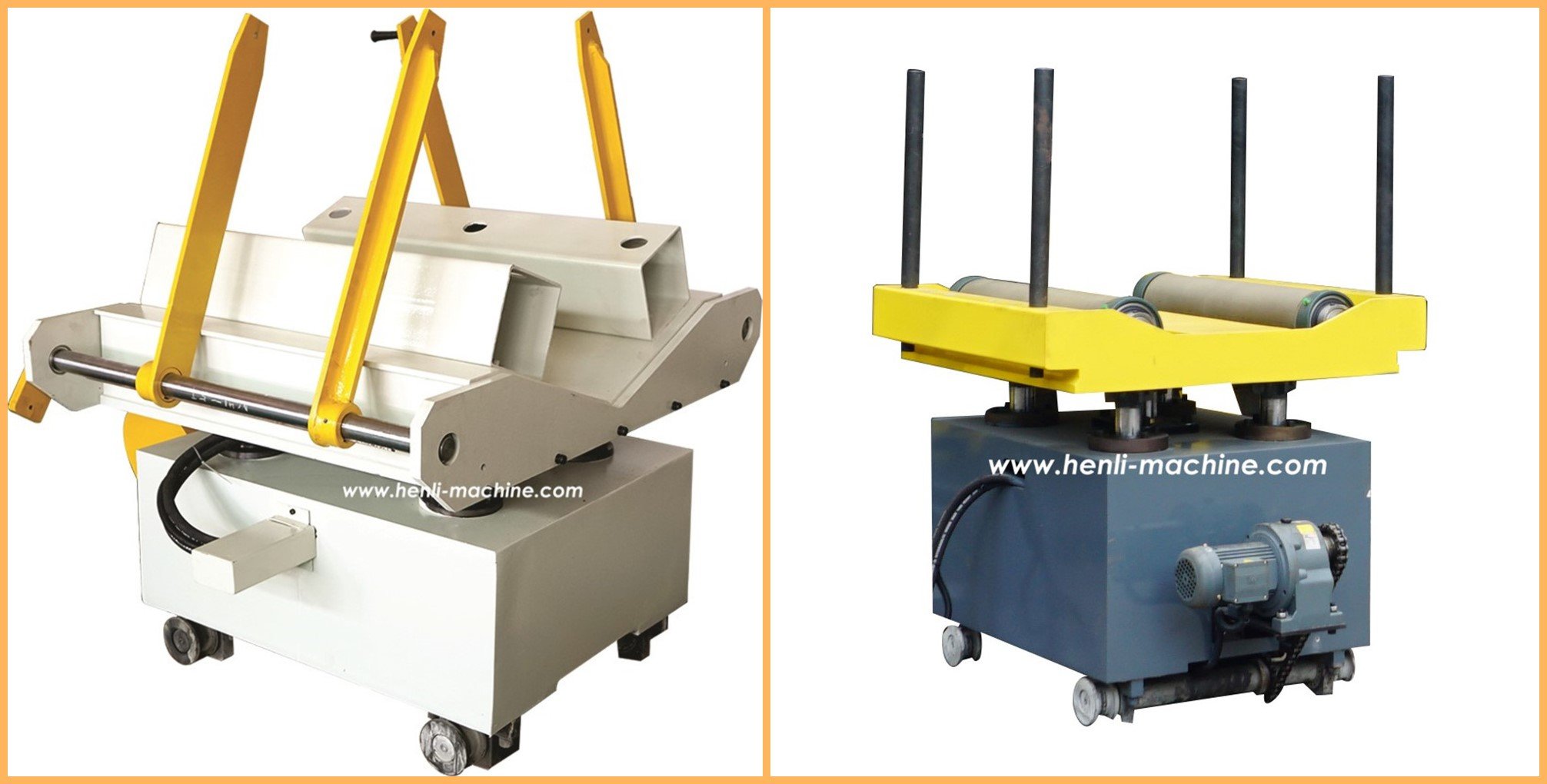

Загрузочная платформа
Четыре опоры удерживают рулон устойчиво
Конструкция платформы выбирается по ширине, массе, способу приёма и риску опрокидывания.
- 01
V-образная опора
Центрирует рулон на платформе.
- 02
Двойные ролики
Образуют опорную поверхность.
- 03
Четыре направляющие
Стабилизируют вертикальный ход.
- 04
Боковые борта
Помогают удержать узкий рулон.
Справочные данные
Нагрузка, скорость и ход подъёма
Опубликованные значения служат исходной точкой и уточняются по фактической установке.
Грузоподъёмность
3 000–20 000 кгСогласуется с основной машиной.Вперёд / назад
4 м/минОпубликованная ориентировочная скорость.Ход подъёма
300 ммУточняется по высоте оправки и OD.Интерфейс линии
Согласуйте тележку с конкретной машиной
Высота центра, направление загрузки, наружная опора и гидростанция проверяются для всей установки.
Отдельный разматыватель
Центр оправки, наружная опора, сторона входа и гидростанция.
Устройство 2-в-1
Доступ к головке правки, проход полосы и сервисная зона.

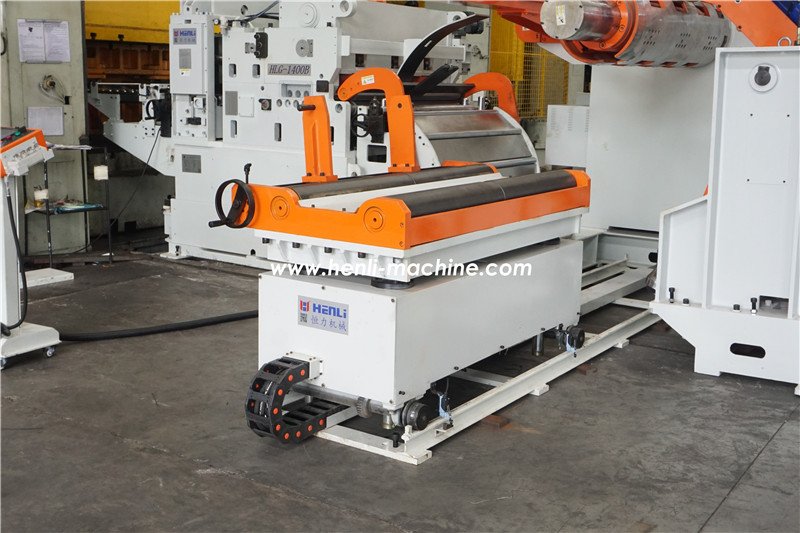

Линия 3-в-1
Высота загрузки, открытие головки и последовательность смены.
До изготовления
Передайте размеры для определения тележки
- Максимальные масса, ширина, ID и OD рулона
- Высота центра оправки и сторона загрузки
- Доступное расстояние хода
- Модель разматывателя, 2-в-1 или 3-в-1
- Частота смены и способ приёма от погрузчика
Сравнение функций
Тележка, погрузчик или тяжёлый разматыватель
Эти элементы не взаимозаменяемы: каждый отвечает за свой этап обращения с рулоном.
ОборудованиеОсновная функцияНе заменяет
Загрузочная тележка
Поднять и точно подвести рулон к оси оправки.
Расчёт рамы, оправки и привода разматывателя.
Погрузчик
Доставить рулон к точке приёма.
Точное повторяемое совмещение по рельсам.
Тяжёлый разматыватель
Удерживать рулон и выдавать материал в работу.
Маршрут транспортировки рулона до оправки.
Частые вопросы
Вопросы для выбора тележки
Окончательная конструкция подтверждается по рулону, основной машине и плану участка.
При какой массе рассматривать тележку?
Исходный ориентир — свыше 3 т; также важны частота смены, точность совмещения и пространство.
Заменяет ли тележка погрузчик?
Не обязательно: погрузчик доставляет рулон, тележка принимает, поднимает и точно подводит его.
Всегда ли ход равен 300 мм?
Нет. Это исходный ориентир; ход определяется высотой оправки, OD и точкой приёма.
Можно ли интегрировать с 2-в-1 или 3-в-1?
Да, после проверки высоты, направления, свободного хода и гидравлической схемы.
Какие данные нужны?
Масса, ширина, ID/OD, высота оси, ход, сторона загрузки, частота смены и модель основной машины.
Подбор по фактическим данным
Определите тележку вокруг рулона и участка
Тележка проектируется вокруг самого тяжёлого рулона и фактической геометрии места установки.
- РулонМасса, ширина, ID и OD.
- Основная машинаМодель и высота центра оправки.
- МаршрутСторона загрузки и доступный ход.
- ЭксплуатацияЧастота смены и способ приёма.
