Точность в два этапа · серия DSL

Двухступенчатая правильная машина DSL для полосы 0,1–0,6 мм

Сначала она уменьшает основную кривизну и память рулона, затем применяет повторную точную коррекцию для стабилизации полосы перед штамповкой.

Проверить мой материал Сравнить DSL-100—DSL-400

Материал: 0,1–0,6 мм
Процесс: Предварительный + точный
Ширина: 100–400 мм
Скорость: 0–16 м/мин

Единицы. Толщина, ширина, диаметр, скорость и мощность.

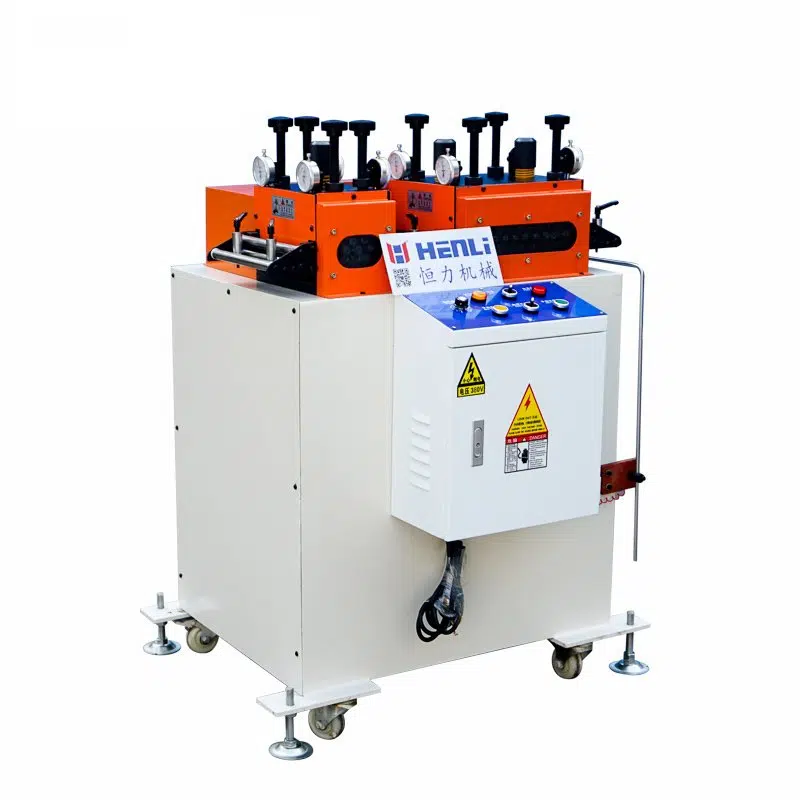

Двухступенчатая прецизионная правильная машина HENLI DSL — **DSL-100 · 200 · 300 · 400**Два блока коррекции, независимые регулировки и встроенный шкаф управления.

Когда выбирать DSL

Выбирайте две ступени, если простая правка всё ещё оставляет кривизну или напряжение

Материал подходит для DSL, когда нужны интенсивная первичная и вторая точная правка. Для определения роликов и настроек пришлите ширину, прочность, наблюдаемый дефект, отделку и требуемую плоскостность.

Выбирайте DSL, когда

Полосе нужны две интенсивности коррекции

После простой правки сохраняется кривизна.
Штампуются клеммы, экраны, рамки или ламели электродвигателя.
Смена материала требует регистрируемых и повторяемых настроек.
Поверхность требует частой очистки роликов или бесконтактной петли.

Выбирайте другую машину, когда

Толщина или операция выходят за границы DSL

Полоса заметно тоньше диапазона DSL и нуждается в опоре 6-Hi.
Материал превышает диапазон и требует больших роликов или большей мощности.
Плоскостность уже достаточна, а задача только в подаче или синхронизации.
Неизвестны прочность, дефект или требование к поверхности.

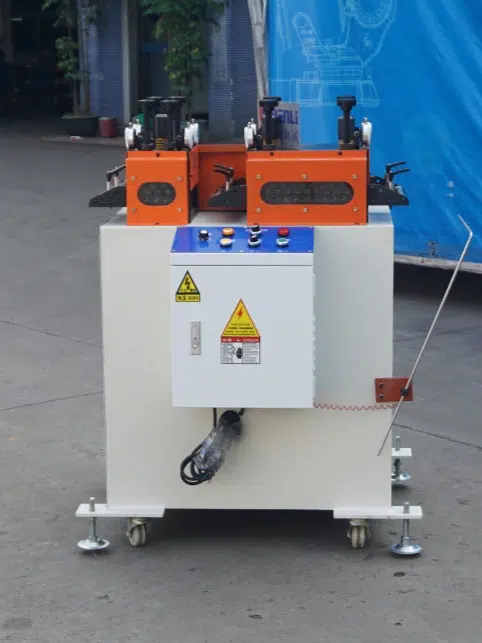

Вид спереди на два блока регулировки DSL — ДВА РАЗДЕЛЬНЫХ БЛОКАПервый уменьшает основную кривизну, второй уточняет плоскостность.

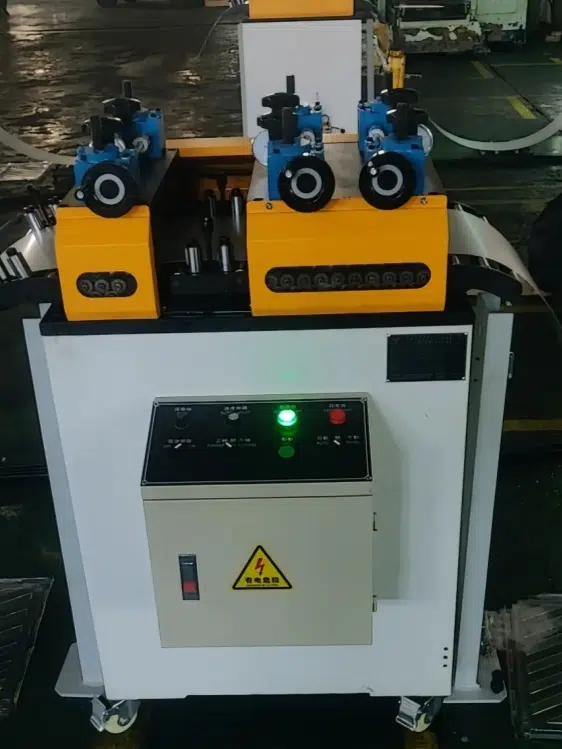

Двухступенчатая машина DSL обрабатывает полосу в цехе — ПРЕДВАРИТЕЛЬНАЯ + ТОЧНАЯ КОРРЕКЦИЯПолоса проходит первичный и затем точный блок.

Как проходит полоса

Два блока выполняют разные задачи

Первый блок уменьшает основную кривизну, второй применяет меньшие изгибы для стабильной подачи.

01Предварительная коррекция
Уменьшает основную кривизну и сильную память рулона.
02Точная правка
Повторные малые изгибы стабилизируют выход перед подачей.
03Запись настройки
Индикаторы помогают записать позиции и вернуть рецептуру.

A · РЕГУЛИРОВКА

Выбирайте четыре или восемь точек по ширине, жёсткости и дефекту

Вход и выход регулируются отдельно. Записывайте показания и проверяйте результат на образце.

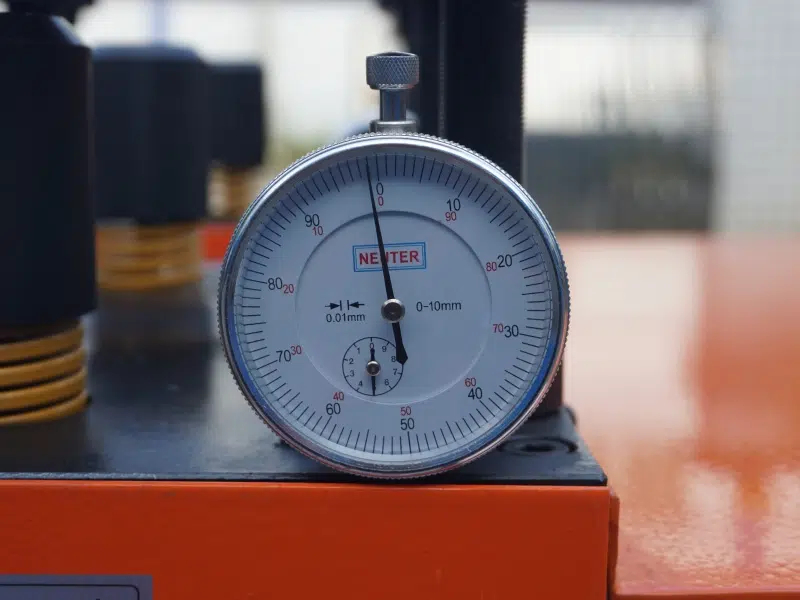

Часовой индикатор DSL крупным планом — Индикатор даёт видимую опорную точку для записи и повторения.

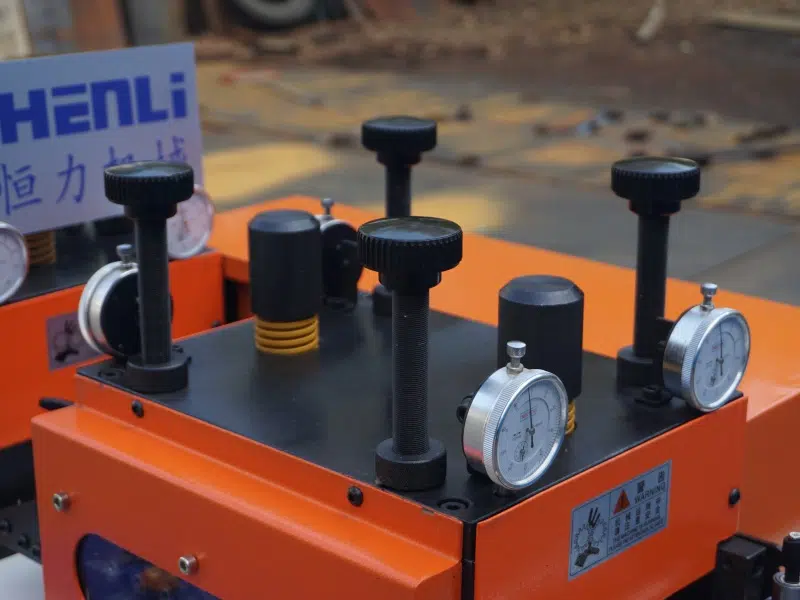

Маховики, винты микрорегулировки и индикторы DSL — Входные и выходные точки регулируются независимо в четырёх- или восьмиточечной схеме.

B · РОЛИКИ И ОПОРА

Согласуйте количество и диаметр роликов вместе

Типичная комбинация — 24 ролика · Ø20 мм. Доступны 20, 22, 24 или 26 роликов диаметром Ø20 / Ø32 / Ø48 мм. Нужны материал, ширина и целевая плоскостность.

Трансмиссия через карданные шарниры приводит ролики. Для широкой полосы проверьте опору и жёсткость; для центрирования добавьте входное направление.

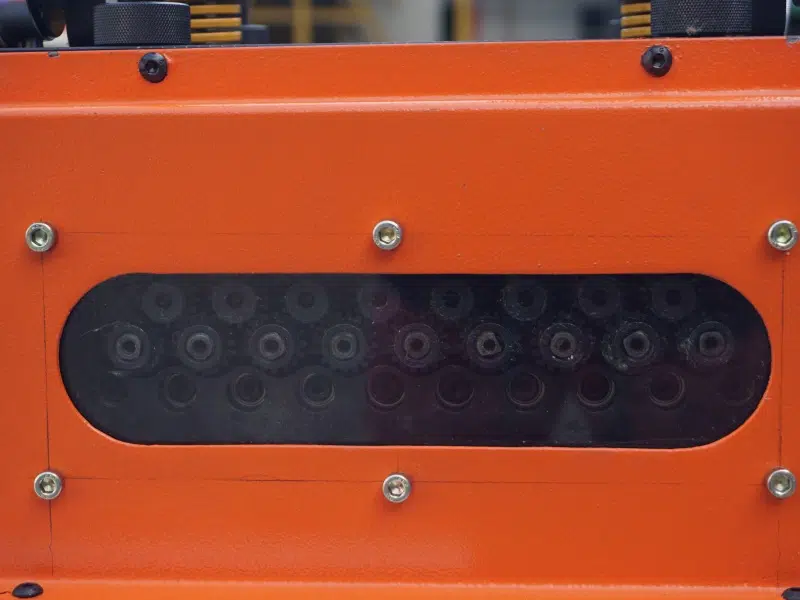

Плотная схема роликов DSL через боковое окно — Боковое окно показывает плотную схему роликов для повторных изгибов.

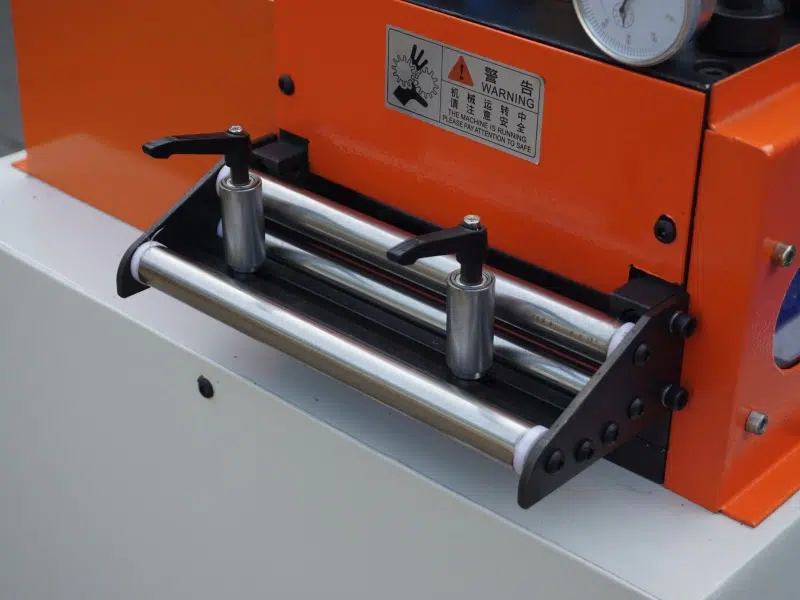

Входные направляющие ролики DSL — Входное направление центрирует полосу перед первым блоком.

Поверхность и смена материала

Закажите открываемый верхний блок, если материал часто меняется или ролики нужно регулярно чистить

Алюминий, полоса с покрытием или материал с остатками могут загрязнить ролики и оставить следы на следующей партии. Открывание сокращает время доступа и помогает при заправке.

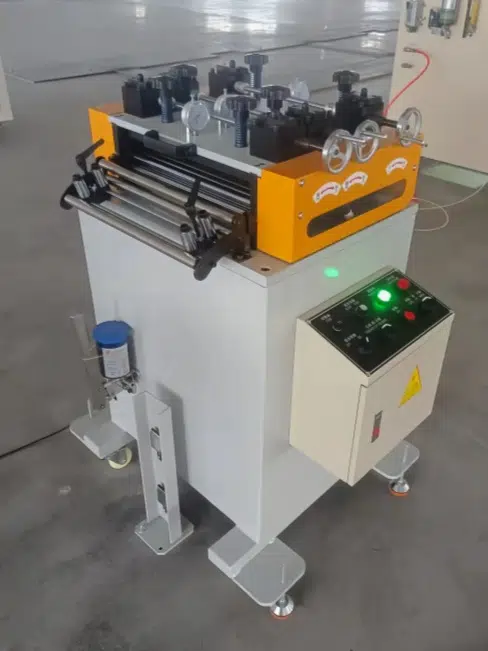

Машина DSL с закрытым верхним блоком — Рабочее положение перед открытием для очистки или заправки.

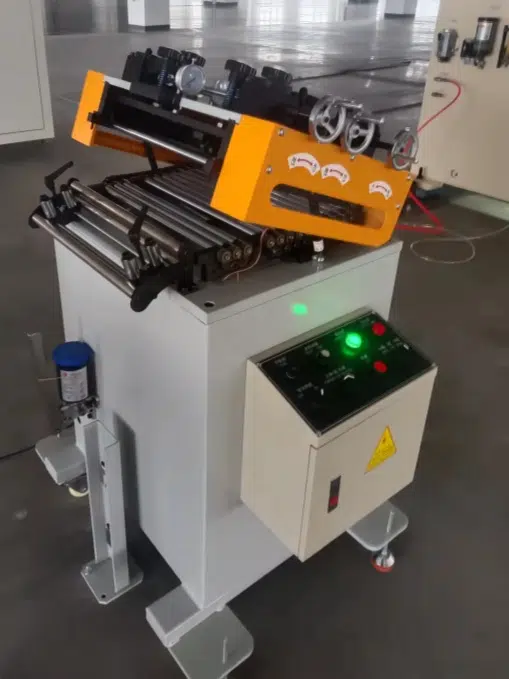

Машина DSL с открытым верхним блоком и доступными роликами — Открытие освобождает путь для удаления остатков, очистки роликов и первичной заправки.

Темп линии

Добавьте управление петлёй, когда DSL должна следовать за темпом пресса

DSL работает до 0–16 м/мин. Фотоэлектрический или ультразвуковой датчик бесконтактно отслеживает полосу, а частотный преобразователь ускоряет или замедляет машину.

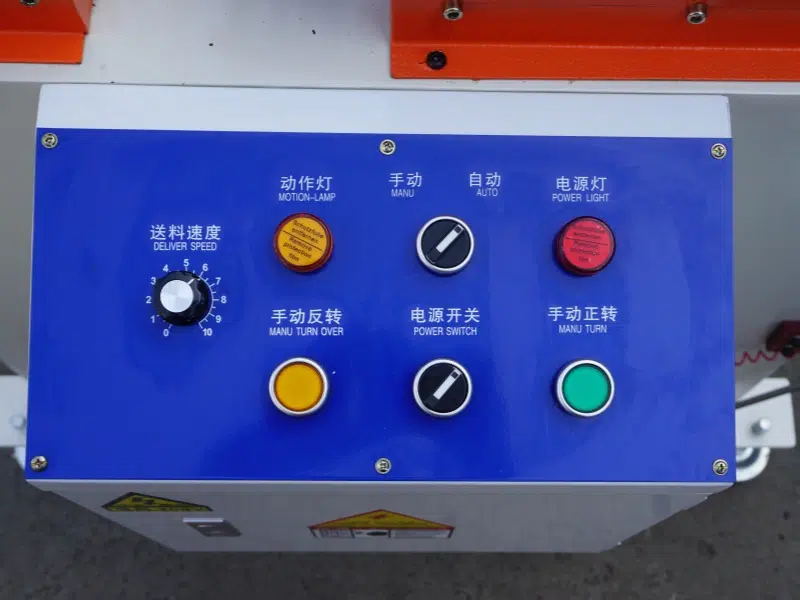

Панель DSL с регулировкой скорости и ручным и автоматическим режимами — Панель объединяет скорость, ручной/автоматический режим, питание, импульсную подачу и реверс.

Обозначения панели

Левая ручка: Скорость выдачи
Верхний переключатель: Ручной / автоматический
Жёлтая лампа: Движение активно
Красная лампа: Электропитание
Жёлтая кнопка: Ручной реверс
Зелёная кнопка: Ручная подача
Нижний переключатель: Питание

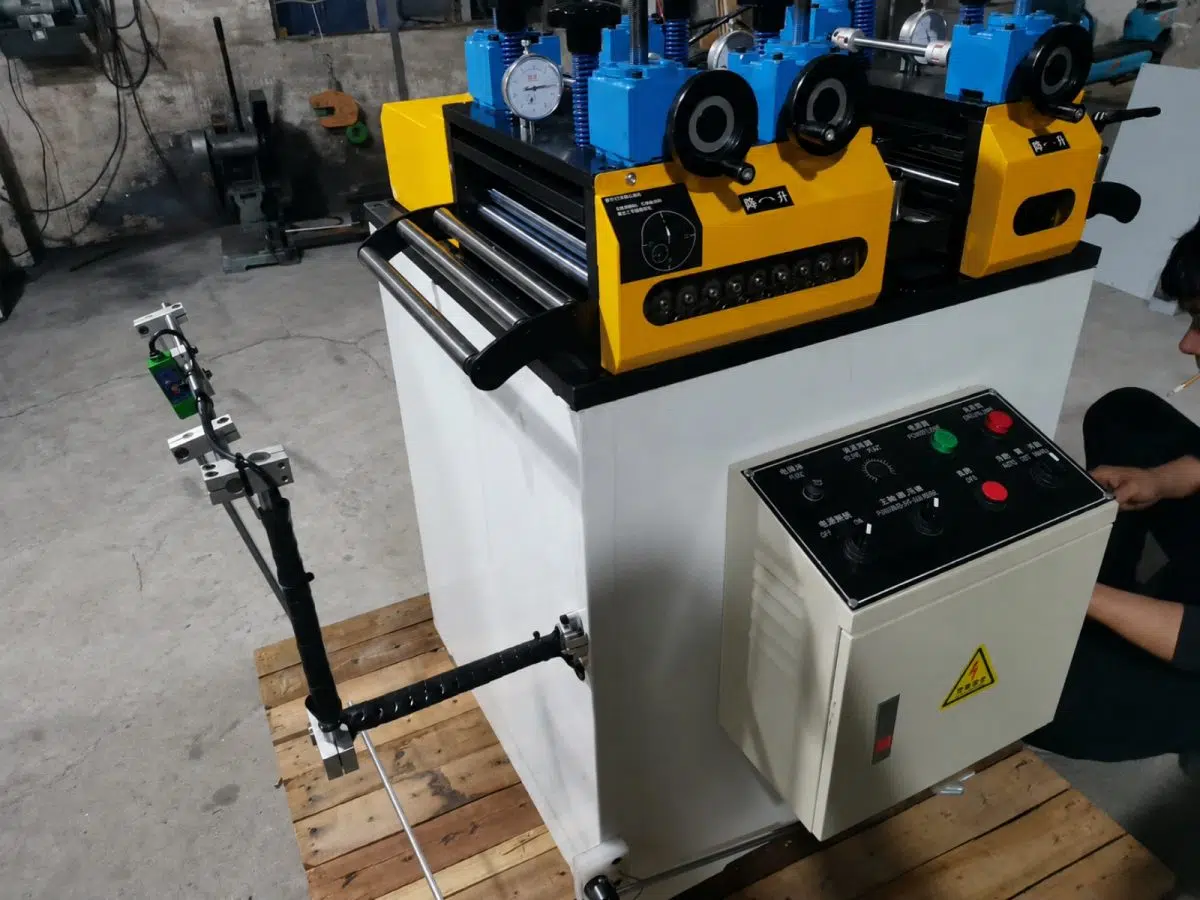

Машина DSL с рамой датчика для бесконтактного управления петлёй — Датчик отслеживает положение полосы, чтобы VFD адаптировал скорость к спросу линии.

Выберите ширину

Выбирайте DSL-100, 200, 300 или 400 по реальной ширине полосы

Максимальная ширина определяет исходный типоразмер. Затем подтвердите материал, прочность, плоскостность, количество и диаметр роликов, опору и защиту поверхности.

Единицы таблицы. Толщина, ширина, диаметр, скорость и мощность.

Возможности DSL-100, DSL-200, DSL-300 и DSL-400
Данные	DSL-100	DSL-200	DSL-300	DSL-400
Ширина материала	0–100 мм	0–200 мм	0–300 мм	0–400 мм
Толщина	0,1–0,6 мм	0,1–0,6 мм	0,1–0,6 мм	0,1–0,6 мм
Типичная схема	24 ролика · Ø20 мм	24 ролика · Ø20 мм	24 ролика · Ø20 мм	24 ролика · Ø20 мм
Процесс	Предварительный + точный	Предварительный + точный	Предварительный + точный	Предварительный + точный
Трансмиссия	Карданный шарнир	Карданный шарнир	Карданный шарнир	Карданный шарнир
Управление петлёй	Ультразвуковое / фотоэлектрическое	Ультразвуковое / фотоэлектрическое	Ультразвуковое / фотоэлектрическое	Ультразвуковое / фотоэлектрическое
Головка	Открываемый верхний блок	Открываемый верхний блок	Открываемый верхний блок	Открываемый верхний блок
Микрорегулировка	4 или 8 точек	4 или 8 точек	4 или 8 точек	4 или 8 точек
Скорость	0–16 м/мин · VFD	0–16 м/мин · VFD	0–16 м/мин · VFD	0–16 м/мин · VFD
Мощность двигателя	0,75 кВт	0,75 кВт	1,5 кВт	1,5 кВт

Для правильной конфигурации: укажите, нужна ли типичная схема 24 ролика Ø20 мм, или передайте материал и требование к плоскостности.

Реальное применение

Согласуйте DSL вместе с разматывателем, подающим устройством и прессом

Высоту, направление потока, петлю, тип подающего устройства и темп пресса нужно закрыть вместе с моделью DSL.

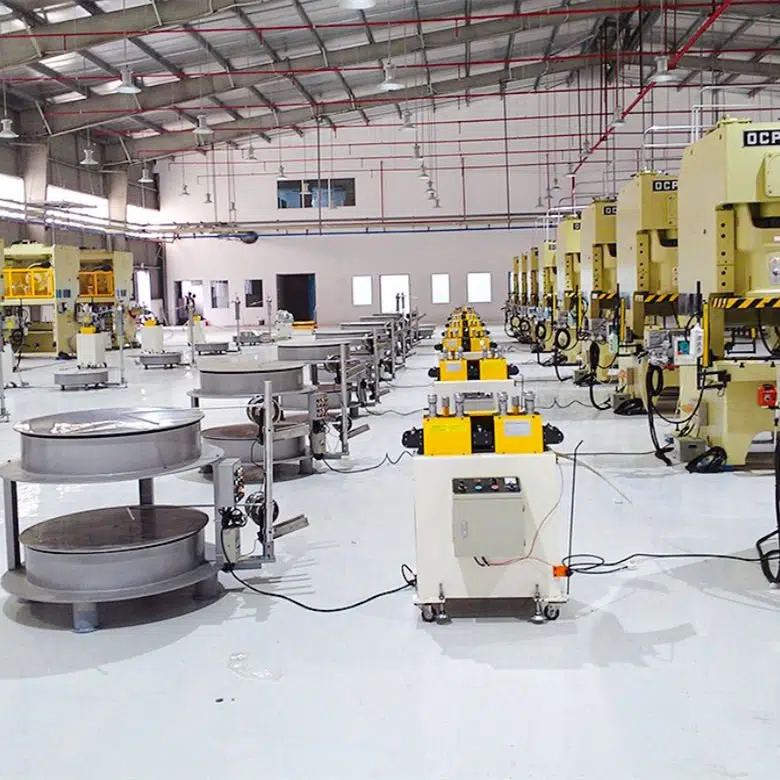

Несколько линий штамповки тонкой полосы с DSL — НЕСКОЛЬКО ЛИНИЙРазматыватель, DSL, подающее устройство и пресс координируются в линии тонкой полосы.

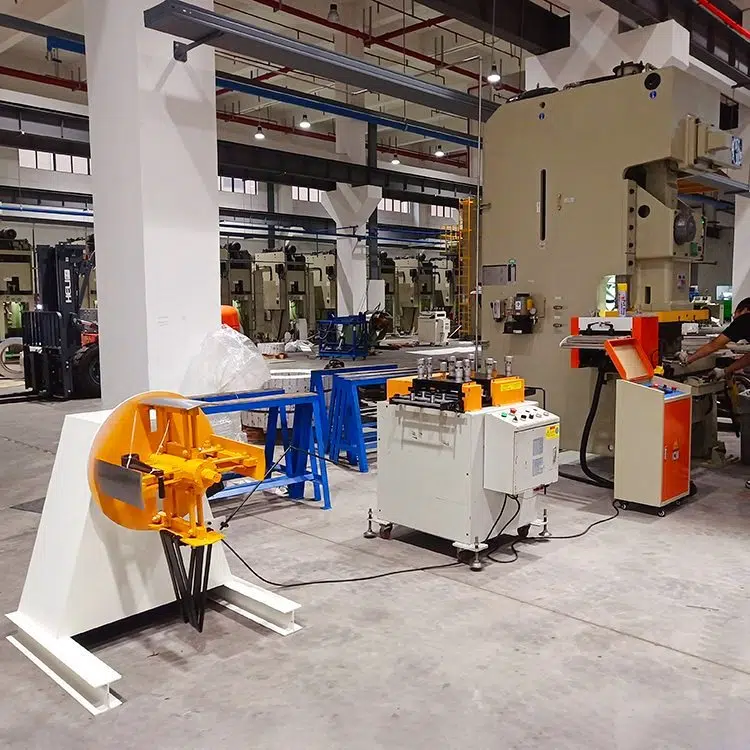

Компактная линия с разматывателем, DSL, подачей и прессом — КОМПАКТНАЯ ШТАМПОВКАКомпактная компоновка уменьшает память рулона перед контролируемой подачей.

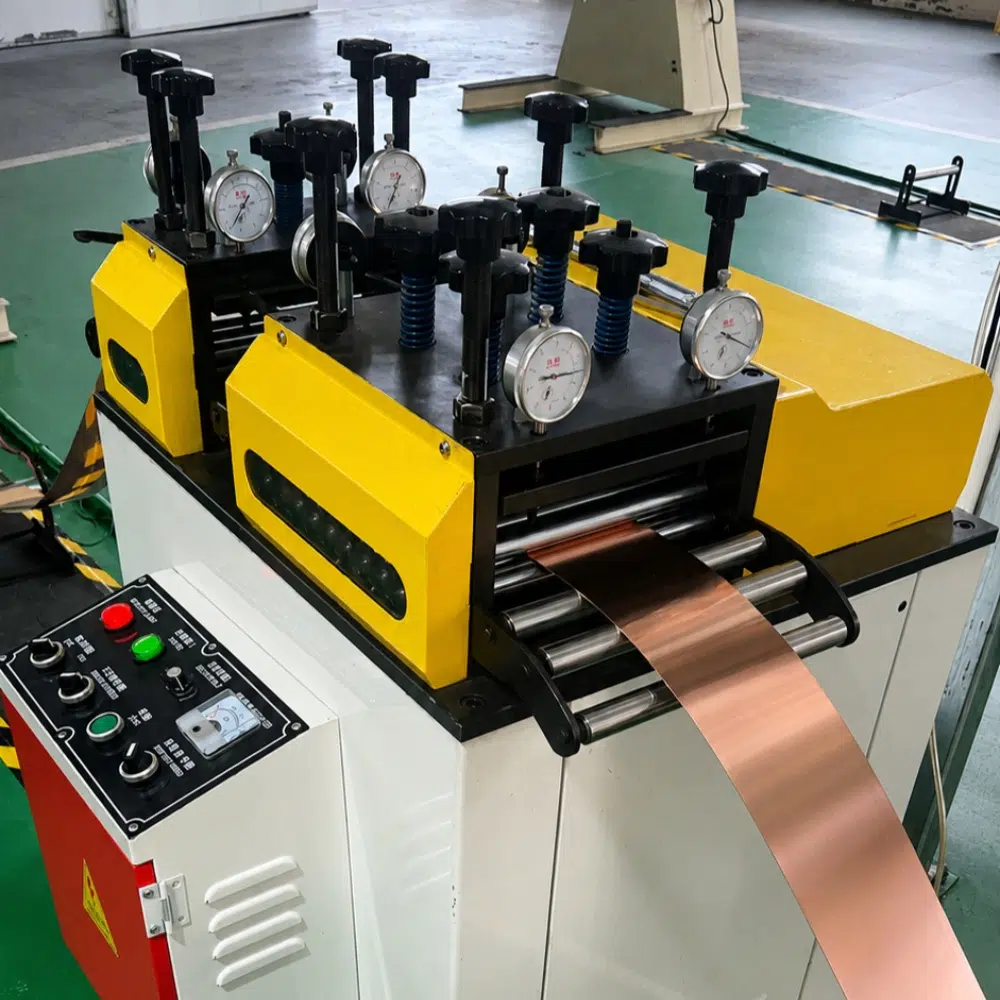

Машина DSL работает с медной полосой в компактной линии — МЕДНАЯ ПОЛОСА / ЭЛЕКТРОНИКАКомпактная линия для медной полосы с контролем плоскостности, чистоты и поверхности.

Границы выбора

Не используйте одну и ту же конфигурацию за пределами DSL

Внутри диапазона DSL можно оценить снятие защитной плёнки. Ниже 0,1 мм стоит оценить 6-Hi; выше 0,6 мм — машину с большими роликами и нужной мощностью.

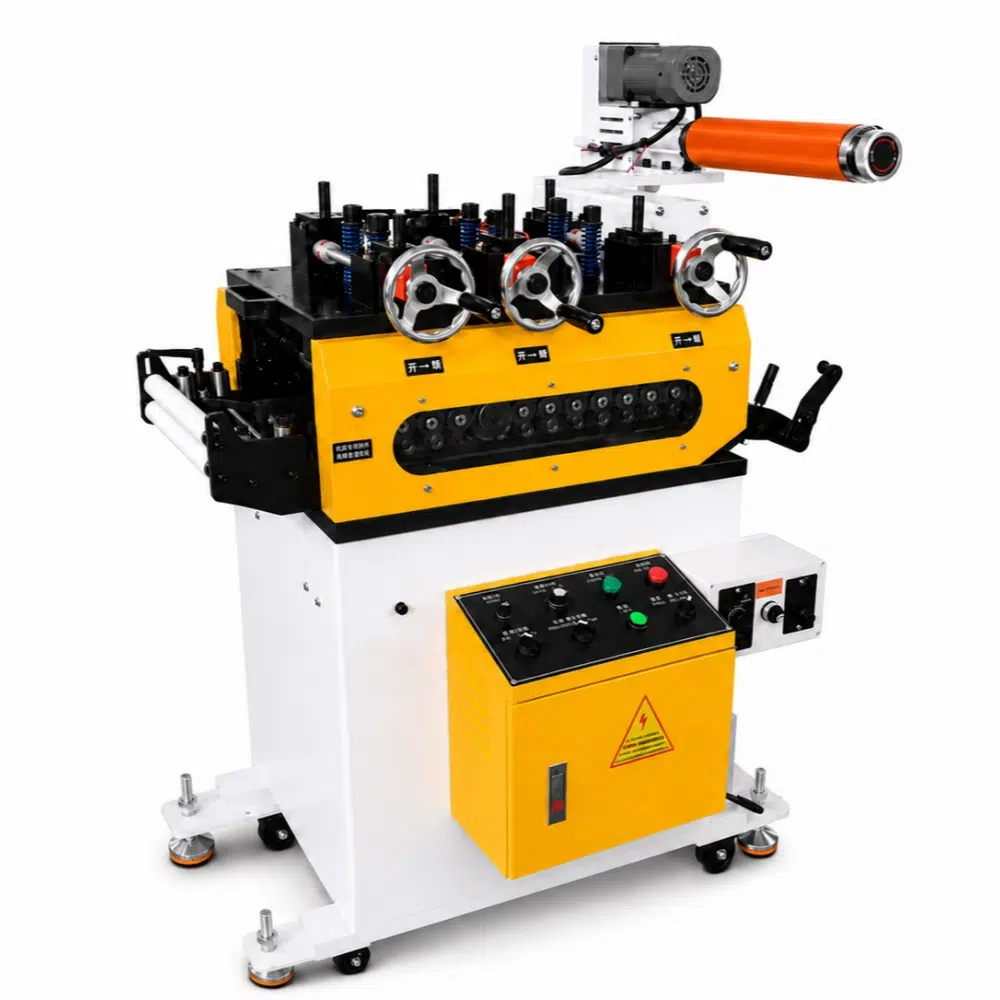

Машина DSL с верхним модулем снятия защитной плёнки — ВНУТРИ DSLЗащитная плёнка
Опциональный модуль снимает плёнку до правки; подтвердите сторону покрытия и направление.

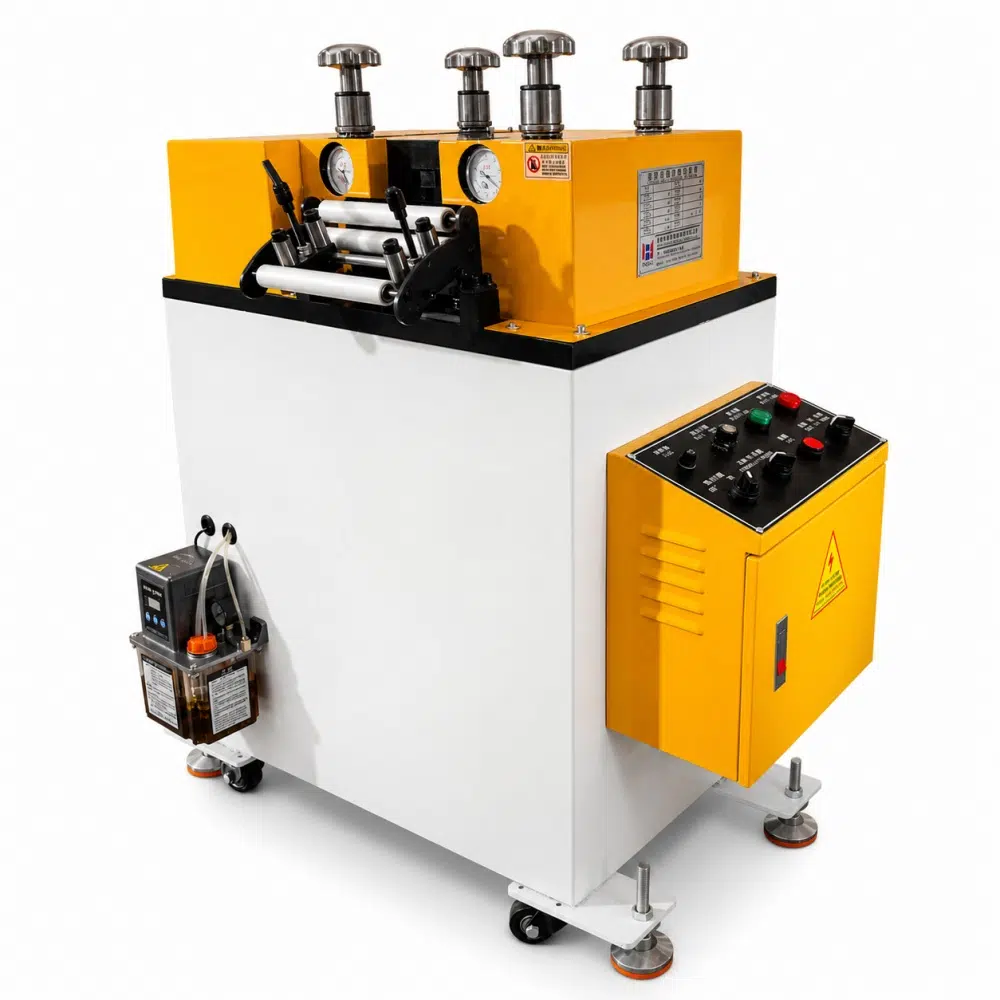

Машина 6-Hi для полосы тоньше диапазона DSL — НИЖЕ ГРАНИЦЫ DSLСверхтонкая полоса
Для толщины ниже DSL запросите оценку 6-Hi.
Запросить оценку

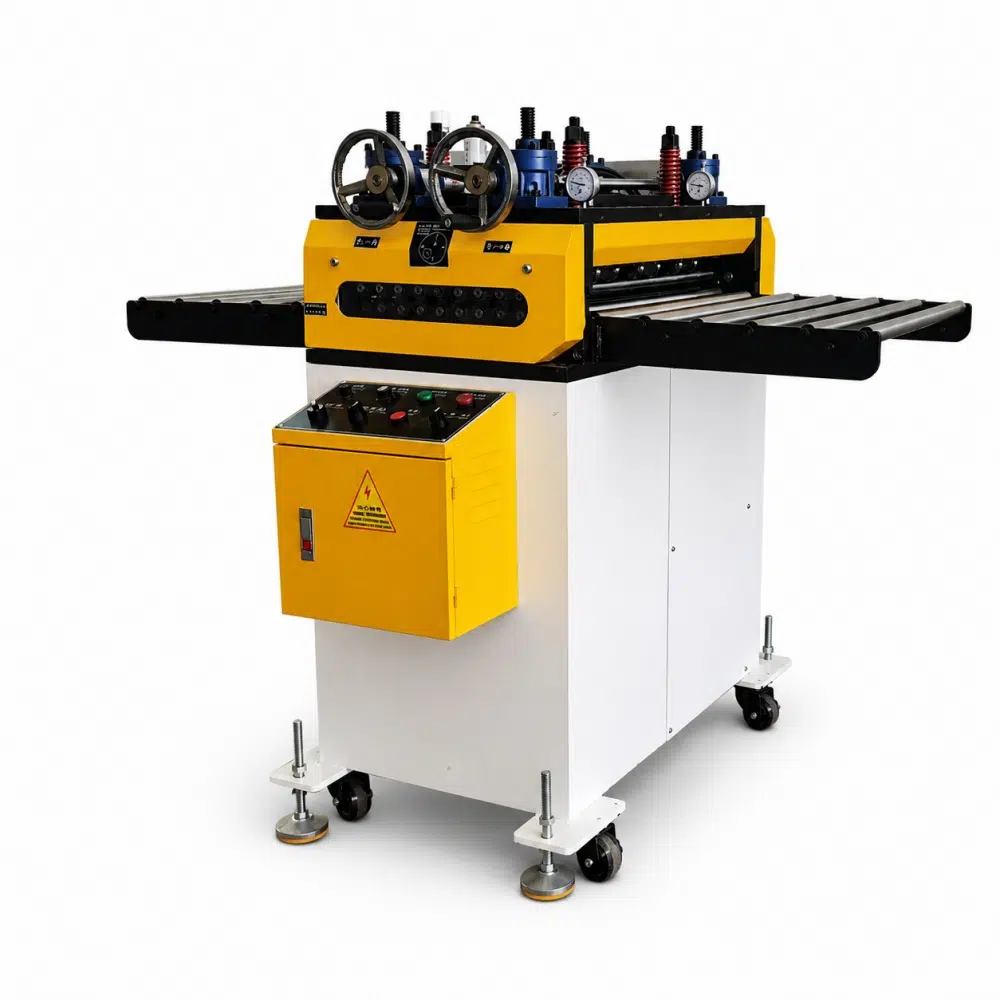

Правильная машина с большими роликами для материала толще диапазона DSL — ВЫШЕ ГРАНИЦЫ DSLБольший диаметр и мощность
Для толщины выше DSL запросите более крупные ролики и мощность под материал.
Запросить оценку

Данные для полезной рекомендации

Пришлите реальные условия, а не только «DSL-300»

Ширина задаёт первый типоразмер; материал, дефект и линия определяют ролики, регулировки и опции.

01Материал и поверхность
Марка, прочность, отделка, покрытие, плёнка и допуск к следам.
02Геометрия рулона
Толщина, ширина, ID, OD и масса; при видимой деформации приложите фото.
03Результат и темп
Текущий дефект, целевая плоскостность, шаг, скорость или SPM, деталь и пресс.
04Компоновка
Место, высота, направление потока, подающее устройство и способ управления петлёй.

Исходные данные проекта

Запросить подбор: Двухступенчатая прецизионная правильная машина DSL

Укажите основные данные. Поля со звёздочкой обязательны.

Имя * Компания * Страна / регион * Email * WhatsApp Материал Толщина Ширина Шаг подачи Модель пресса Частота ходов Данные рулона Дополнительные требования

Форма защищена Cloudflare Turnstile.

Без загрузки файлов

После отправки здесь появится подтверждение. Чертёж можно передать ответным письмом.

Или свяжитесь напрямую: WhatsApp ↗ Email ↗

Вопросы перед покупкой

Что нужно уточнить до фиксации конфигурации DSL

С какой толщиной работает двухступенчатая машина DSL?

Серия DSL работает с тонкой рулонной полосой или листом 0,1–0,6 мм. Для выбора роликов, опоры и регулировки также нужны материал, ширина, прочность, дефект плоскостности и отделка.

Зачем в одной машине нужны предварительная и точная правка?

Первая ступень уменьшает основную кривизну и память рулона; вторая применяет меньшие повторные изгибы, чтобы стабилизировать полосу перед подачей в пресс.

Всегда ли DSL использует 24 ролика Ø20 мм?

Нет. Типичная комбинация — 24 ролика Ø20 мм. HENLI также изготавливает варианты с 20, 22, 24 или 26 роликами диаметром Ø20, Ø32 или Ø48 мм. Комбинацию выбирают после подтверждения ширины, материала и требуемой плоскостности.

Какие данные нужны HENLI для расчёта DSL?

Материал и отделка, толщина и ширина, ID/OD и масса рулона, дефект и целевая плоскостность, шаг подачи, скорость или SPM, тип детали, чувствительность поверхности и доступное место.
