Масло требуется на обеих поверхностях
Одностороннее нанесение не соответствует процессу, а ручное переворачивание добавляет отдельную операцию.
Поштучная смазка перед прессом
Двусторонняя система смазки листов и заготовок
Станция принимает отдельную заготовку, наносит масло верхним и нижним роликами и возвращает деталь на сторону загрузки. Это рабочий поток для уже раскроенных листов перед прессованием, вытяжкой или формовкой.
- Материал
- Отдельные листы
- Нанесение
- Сверху и снизу
- Рабочая ширина
- До 1200 мм
Выбор по форме материала
Когда нужна отдельная станция для листов
Главный фильтр — материал уже раскроен и подаётся по одной детали. Система готовит обе поверхности перед следующей операцией и возвращает заготовку в исходную рабочую зону.
Перед гидравлическим прессом
Поштучная станция рассматривается перед вытяжкой, формовкой или другой операцией с отдельной заготовкой.
Вручную, роботом или станцией
Способ загрузки определяет рабочую высоту, свободную зону и согласование сигналов.

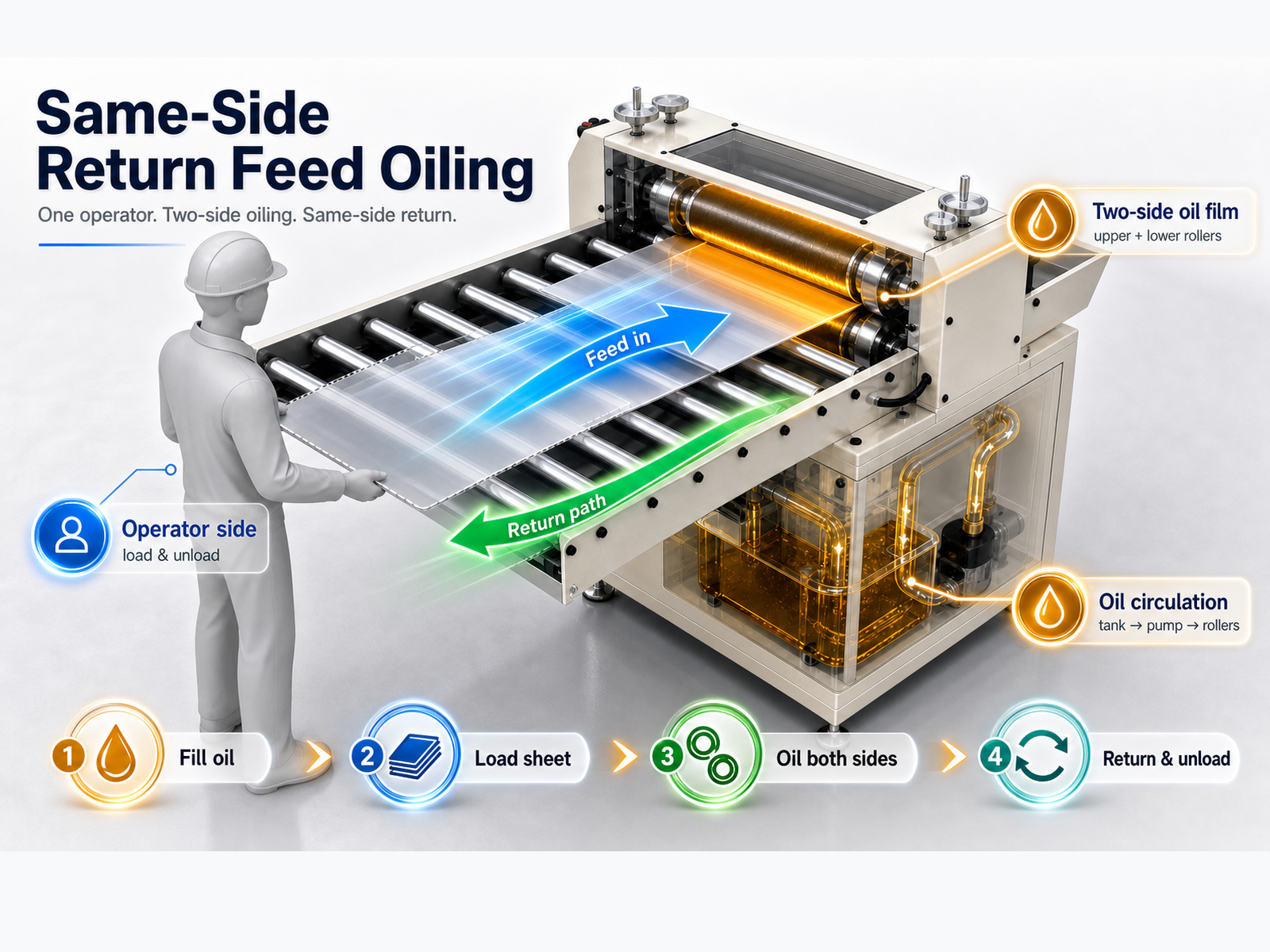

Рабочий принцип
Четыре действия в одном цикле
Перед началом работы бак заполняют совместимым маслом и задают режим. Дальше цикл строится вокруг одной заготовки.
- 01
Загрузить
Подать отдельный лист в рабочую зону роликов.
- 02
Обнаружить
Датчик фиксирует заготовку и передаёт сигнал управлению.
- 03
Смазать
Верхний и нижний ролики наносят масло на обе поверхности.
- 04
Вернуть
После прохода деталь возвращается на сторону загрузки.
01 · Управление и обнаружение
Система понимает, когда заготовка вошла в рабочую зону

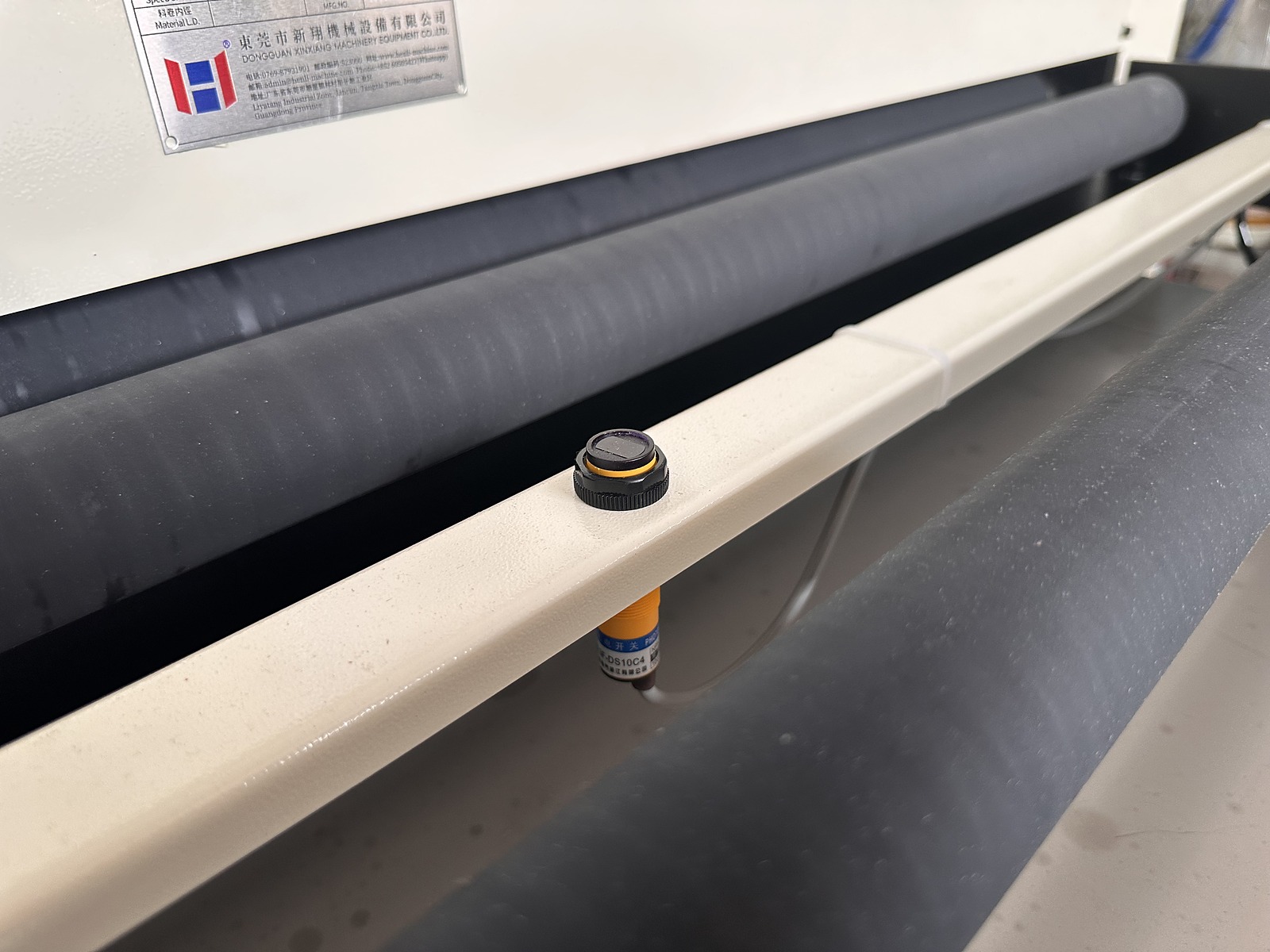

Фотоэлектрический датчик работает у роликового узла. Панель управления задаёт цикл и предоставляет ручные органы управления, сигнализацию и настройки, необходимые оператору.
- Датчик у зоны роликов

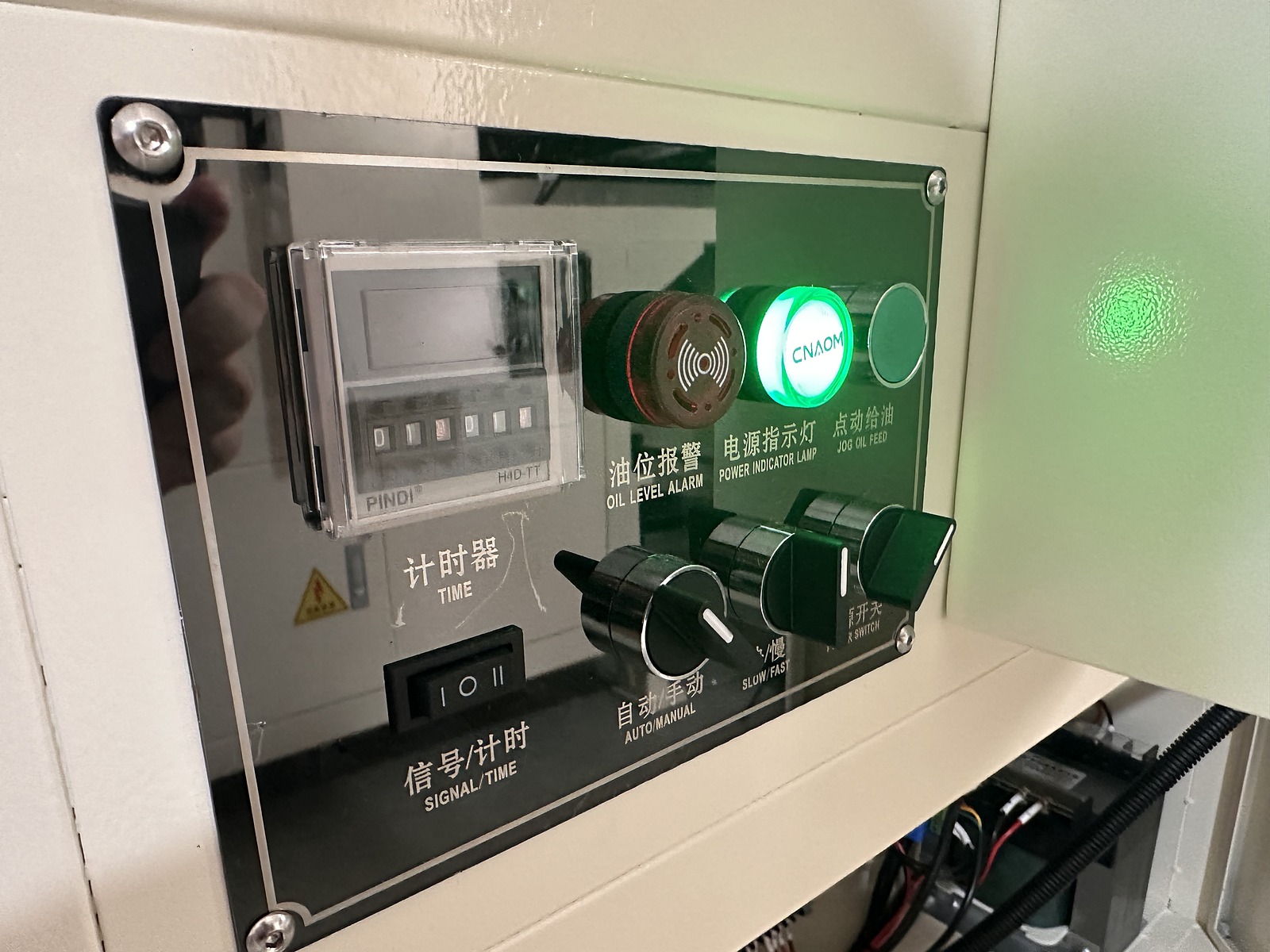

- Панель управления циклом

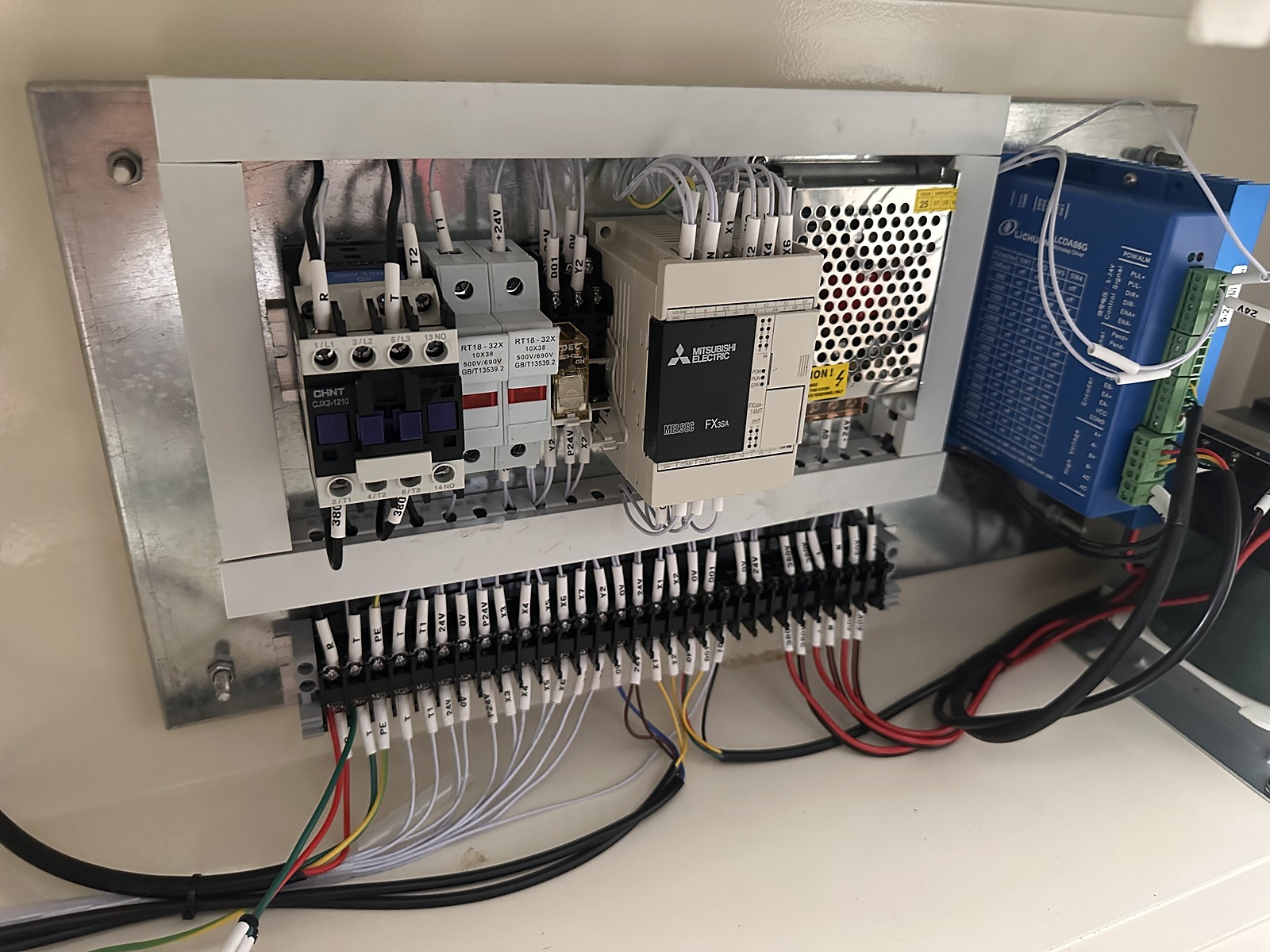

- Электрический шкаф автоматики

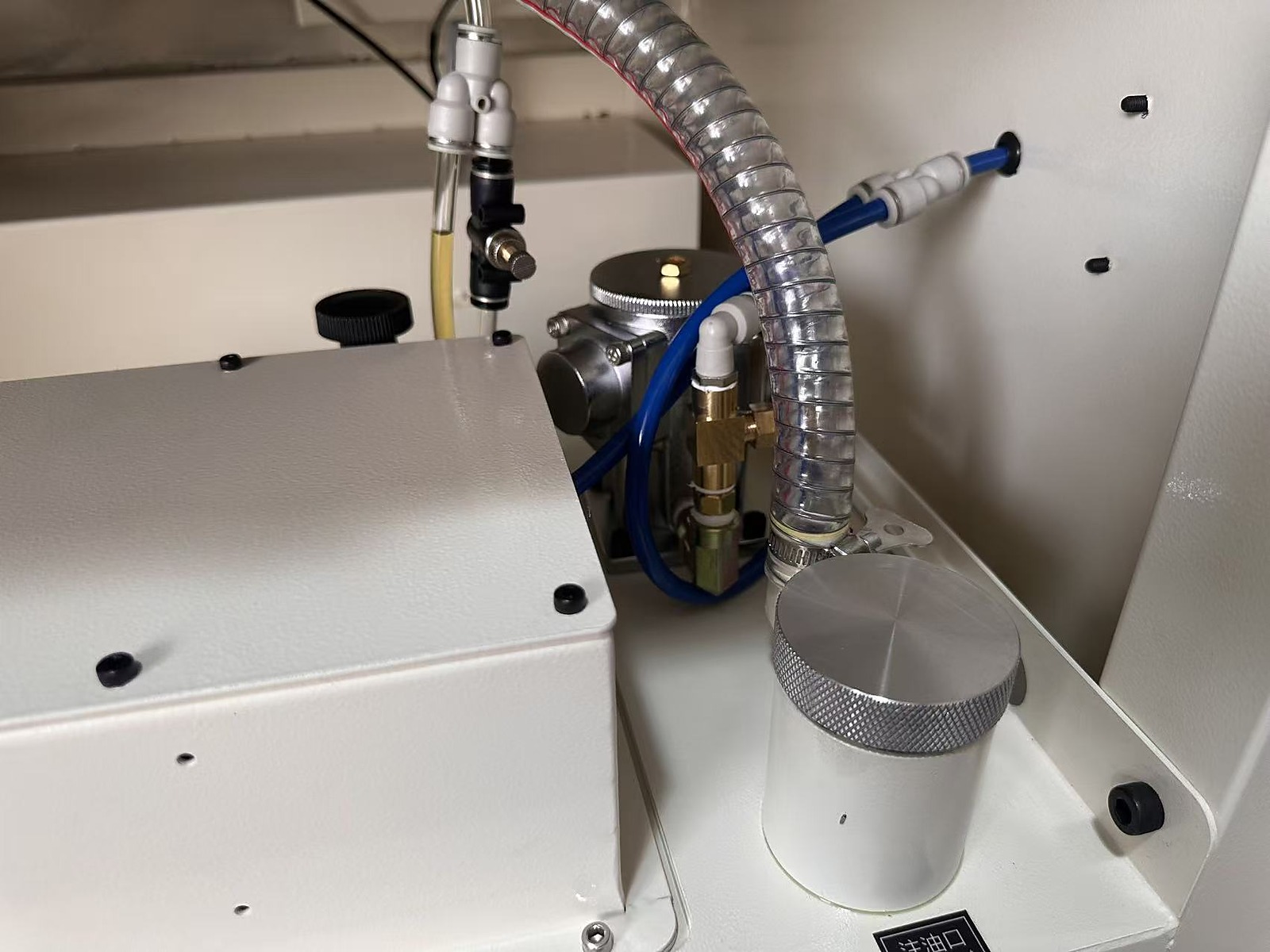

02 · Контур масла

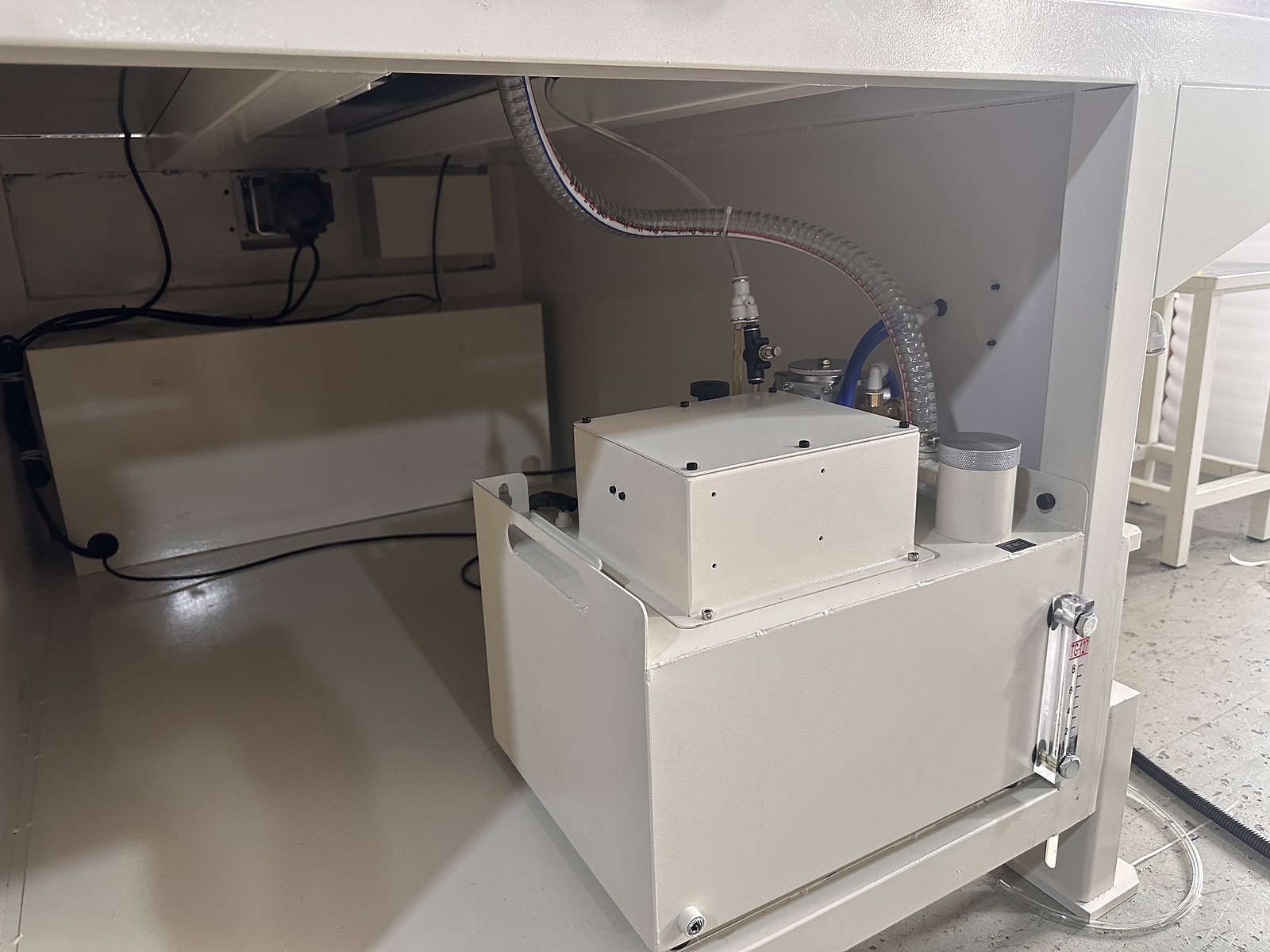

Бак, насос, фильтрация и линии образуют единый контур
Масло поступает к рабочей зоне через насос, клапаны и трубки. Возврат и циркуляция позволяют использовать контур как единую часть станции; конкретная жидкость проверяется на совместимость.
- Бак и насосный узел

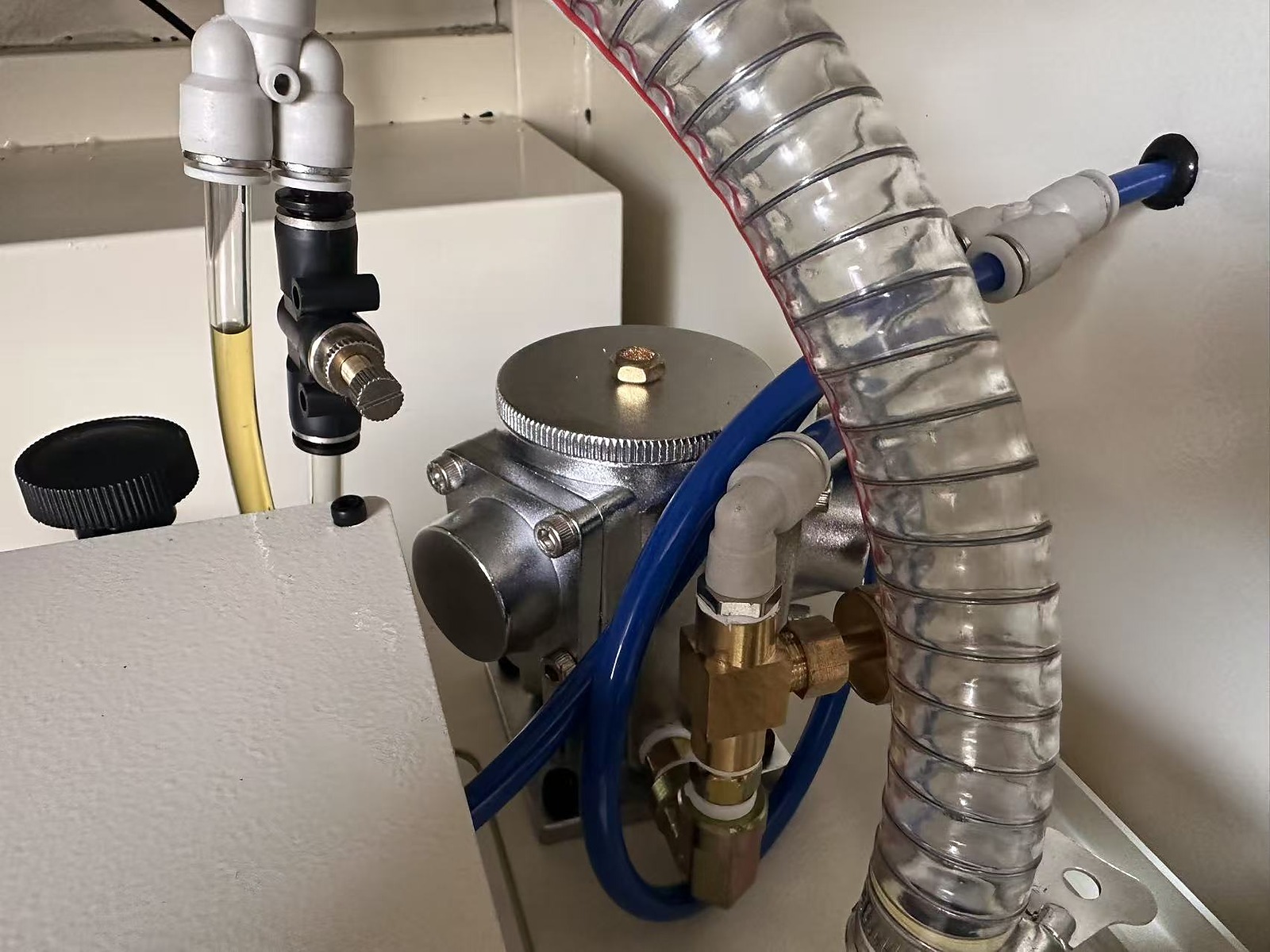

- Клапаны и соединительные линии
- Фильтрация и точка заполнения

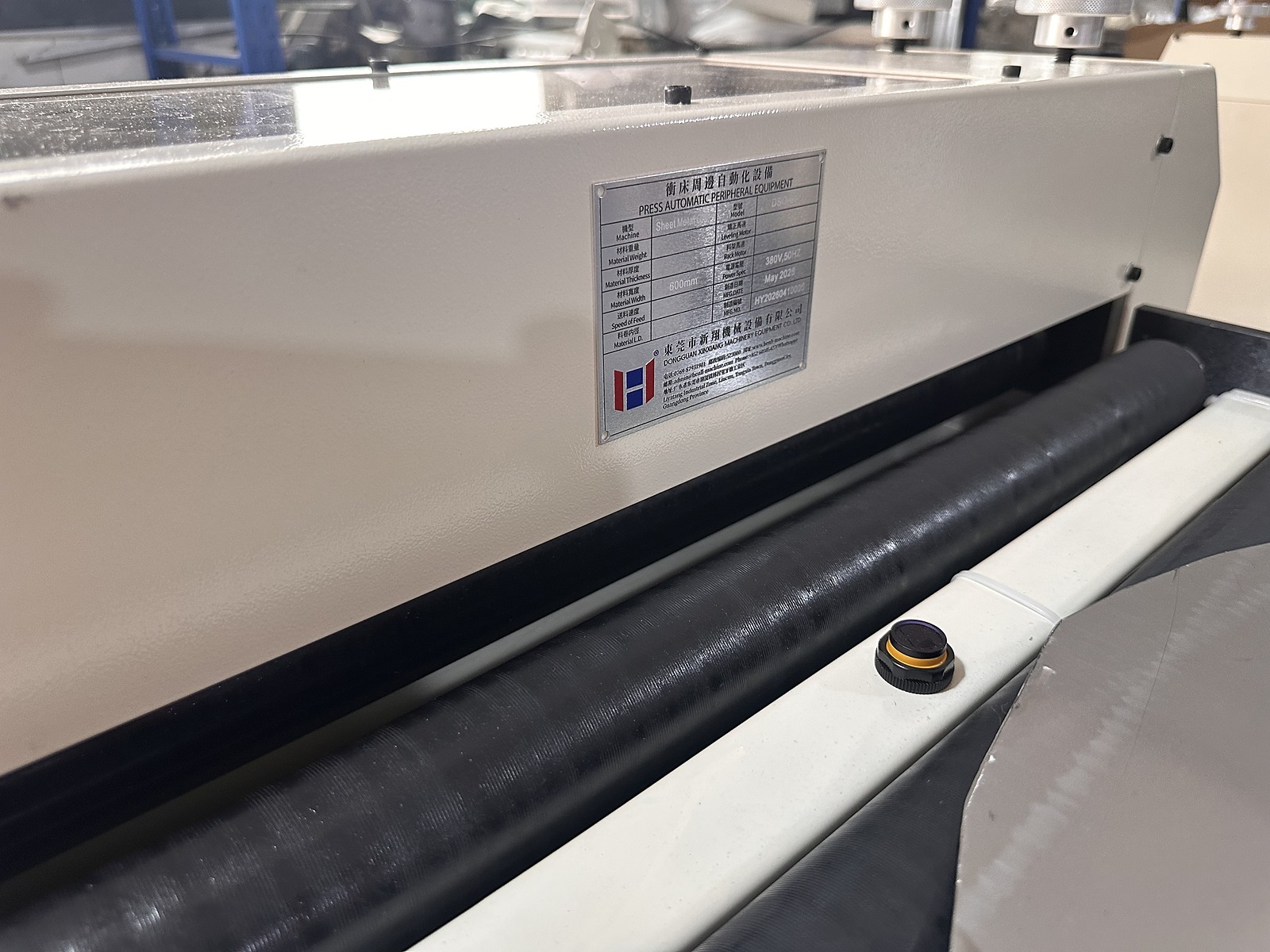

03 · Контакт с заготовкой
Верхний и нижний ролики обрабатывают обе стороны за один проход

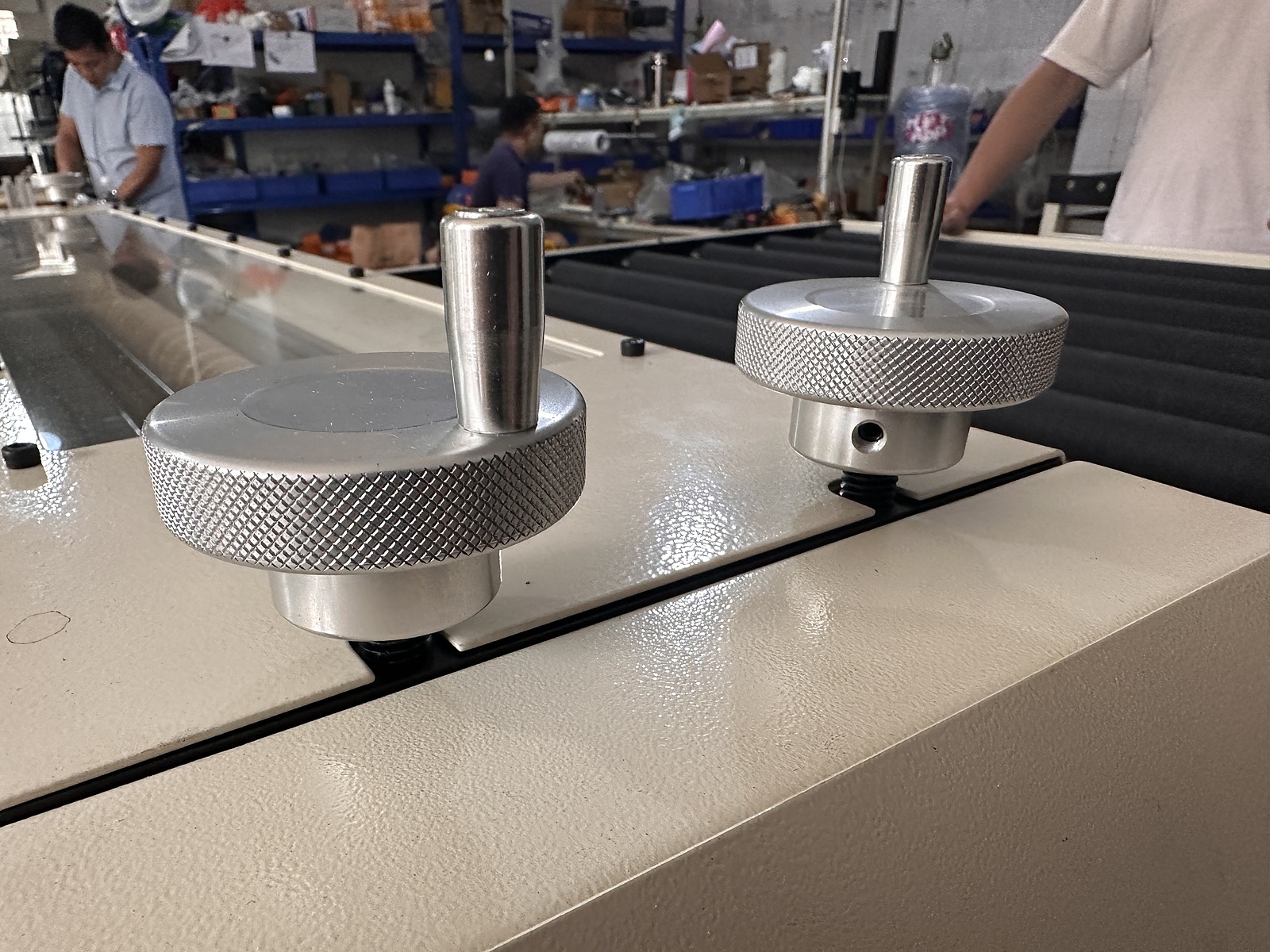

Заготовка проходит через роликовую зону, а регулировочные маховики позволяют настроить рабочий зазор под фактический лист и требуемый контакт.
- Верхний и нижний рабочие ролики
- Механическая регулировка зазора
- Проверка результата на реальном материале
Что получает производственная ячейка
Функции, которые важны при закупке
Сравнивайте не отдельные фотографии узлов, а весь рабочий поток: как заготовка подаётся, когда начинается цикл, как наносится масло и где оператор или робот принимает деталь.
Две поверхности
Верхняя и нижняя стороны обрабатываются в одном проходе через ролики.
Одна рабочая сторона
Загрузка и возврат организуются со стороны подачи заготовки.
Цикл по датчику
Обнаружение детали связано с панелью и электрическим управлением.
Единый контур масла
Бак, насос, фильтрация, клапаны и линии входят в общую компоновку.
Конфигурация по ширине
Четыре референтных значения для начала подбора
300, 500, 600 и 1200 мм — не названия моделей. Используйте их как отправные точки, а рабочую ширину выбирайте по реальному диапазону деталей.
Один из опубликованных ориентиров для начала подбора рабочей зоны.
Референтное значение; фактическая ширина задаётся по вашей детали.
Отправная точка для согласования подачи, возврата и компоновки.

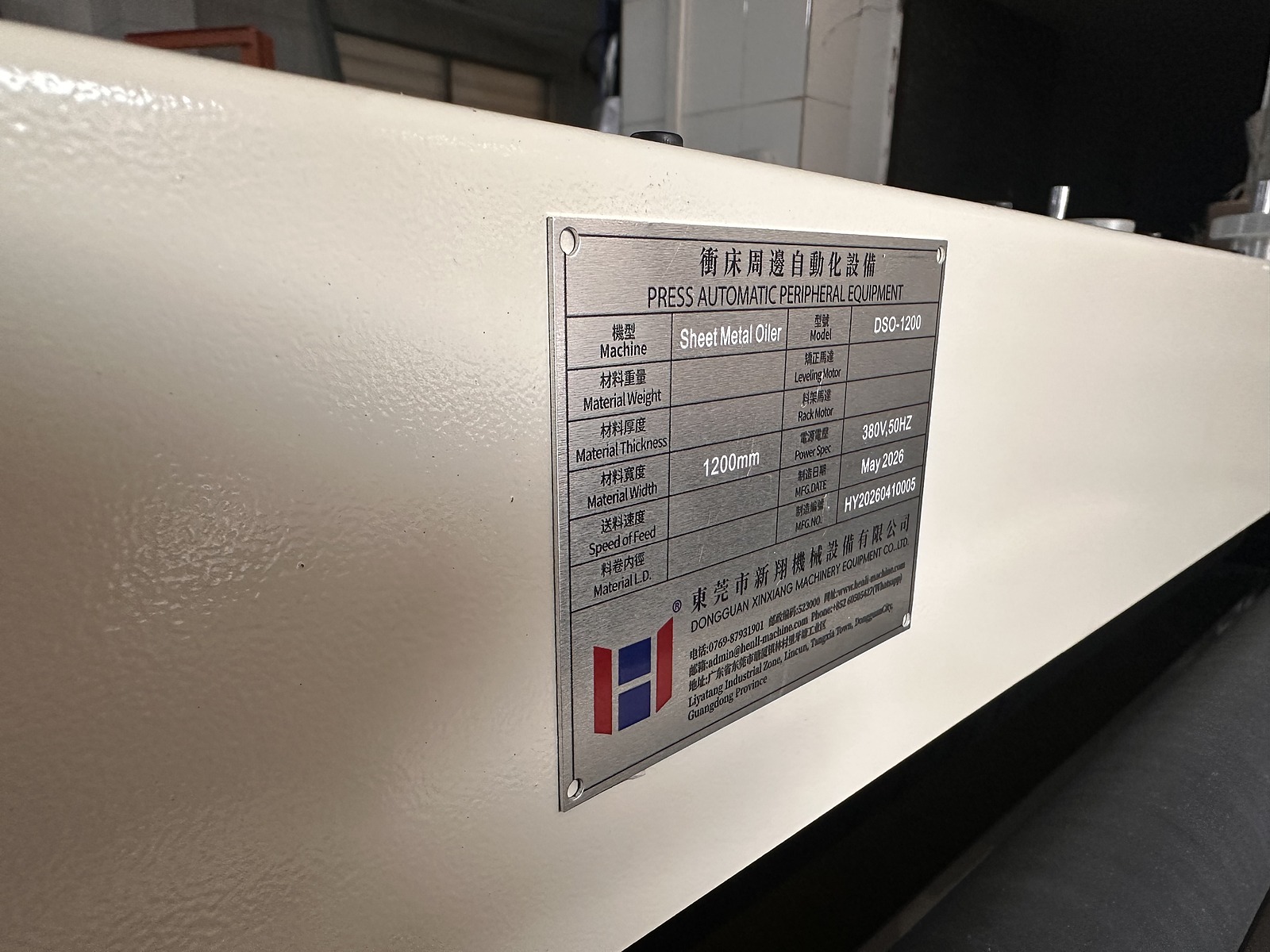

Опубликованная верхняя граница рабочей ширины системы.
Подготовка технического предложения
Какие данные передать HENLI
Чем точнее описаны заготовка, масло, способ загрузки и прессовая ячейка, тем точнее можно согласовать рабочую ширину, компоновку и интерфейсы.
Заготовка
- Минимальная и максимальная ширина
- Длина, толщина и масса
- Материал и состояние поверхности
Смазочный материал
- Тип масла
- Вязкость или паспорт продукта
- Требуемый результат на обеих сторонах
Подача и возврат
- Ручная подача, робот или станция
- Сторона загрузки и приёма
- Доступная безопасная зона
Прессовая ячейка
- Следующий пресс и операция
- Требуемый цикл
- Место, напряжение и сигналы
Перед запросом
Частые вопросы
Ответы помогают выбрать правильный рабочий поток и подготовить исходные данные для предложения.
Подходит ли система для непрерывной рулонной полосы?
Нет. Эта страница относится к отдельным листам и плоским заготовкам. Для непрерывной полосы из рулона сравните валковую систему CT.
Что означает возврат на сторону загрузки?
После прохода между верхним и нижним роликами заготовка возвращается в ту же рабочую зону, откуда была подана. Свободное место и способ приёма согласуются по компоновке.
300, 500, 600 и 1200 мм — это стандартные модели?
Нет. Это референтные значения рабочей ширины для начала подбора. Окончательная ширина и исполнение определяются по фактической заготовке, способу загрузки и доступному месту.
Можно ли использовать разные типы масла?
В проекте могут рассматриваться лёгкие смазочные, вытяжные, антикоррозионные и специальные масла. Совместимость жидкости с насосом, фильтром, трубками и роликами проверяется до предложения.
Какие данные нужны для предложения?
Передайте ширину, длину, толщину, массу, материал и поверхность заготовки; тип масла; способ загрузки; следующий пресс и операцию; цикл, доступное место, напряжение и требуемые сигналы.
Единый запрос
Подберите станцию под вашу заготовку
Приложите к запросу чертёж или фото детали и схему рабочей зоны. HENLI проверит рабочую ширину, роликовый контакт, контур масла, управление и способ загрузки.
- Ширина, длина, толщина и масса
- Материал и состояние поверхности
- Тип масла и требуемый результат
- Ручная, роботизированная или станционная подача
- Пресс, операция, цикл и доступное место
- Напряжение и требуемые сигналы
