Вариант 01
12V электронное обнаружение
Рассматривается, когда положение ленты можно контролировать в предусмотренной точке её маршрута. Рабочую зону проверяют по фактическому продукту.
HT-01 · DHT-02 · горизонтальная намотка
Горизонтальный намотчик ленты со штампованными клеммами HT/DHT
Сравните одноосный HT-01 и двухосный DHT-02, затем подтвердите горизонтальную траекторию ленты, способ обнаружения и компоновку участка. Для закупки базовую конфигурацию рассматривают отдельно от вариантов, требующих проектного согласования.
- HT-01

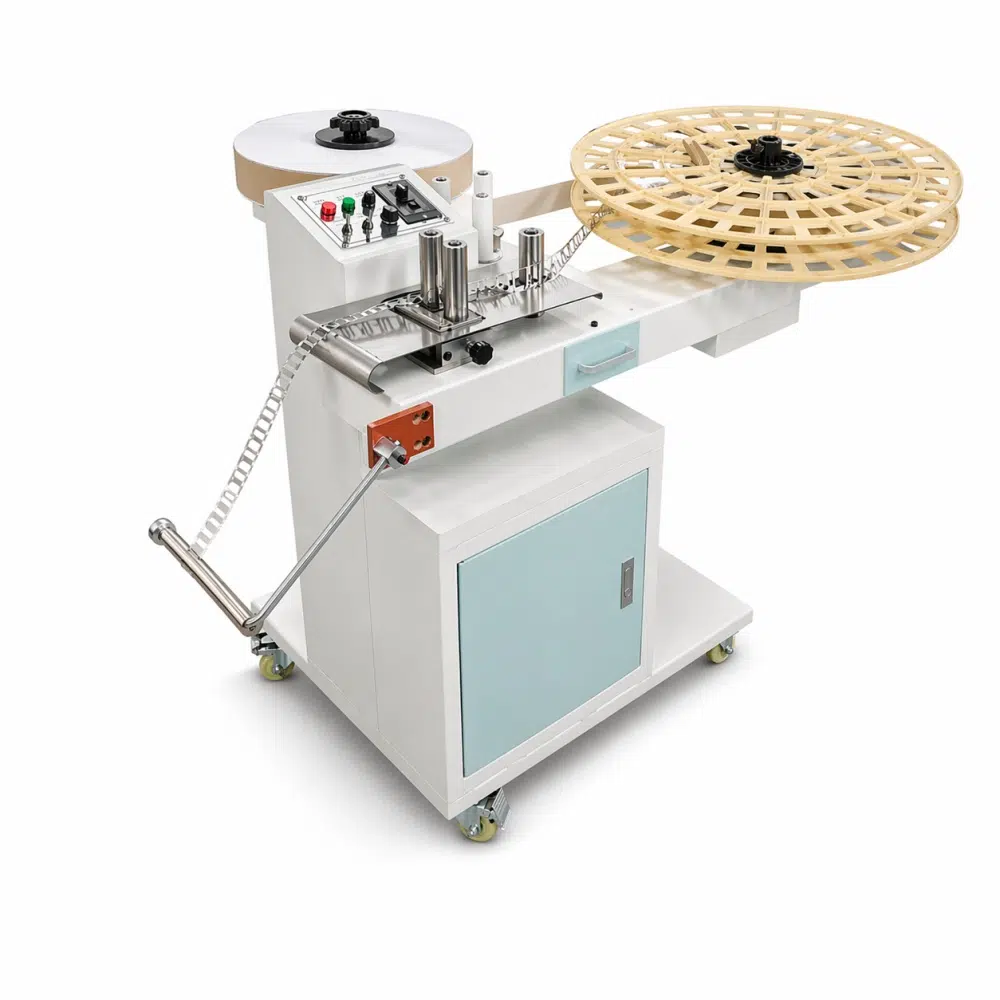

- 1 диск · до 20 kg
- DHT-02
- 2 диска · до 20 kg × 2
- Катушка
- До Φ650 mm
- Скорость
- До 20 m/min, регулируемая
Шаг 01 · ориентация катушки
Горизонтальную намотку выбирают по поведению ленты и маршруту продукта
Горизонтальную опору рассматривают, когда лента широкая, тяжёлая или легко деформируется, а её путь удобнее вывести к лежащей катушке. Это отправная точка, а не универсальное правило: выбор нужно проверить по образцу, выходу линии и месту установки.
- Лента: форма штампованных клемм и устойчивость участка между операциями.
- Катушка: фактические размеры, масса и требуемое положение при намотке.
- Маршрут: направление и высота выхода, доступ оператора и соседние процессы.
Шаг 02 · механика намотки
Диск поддерживает горизонтальную катушку, привод вращает каждую позицию

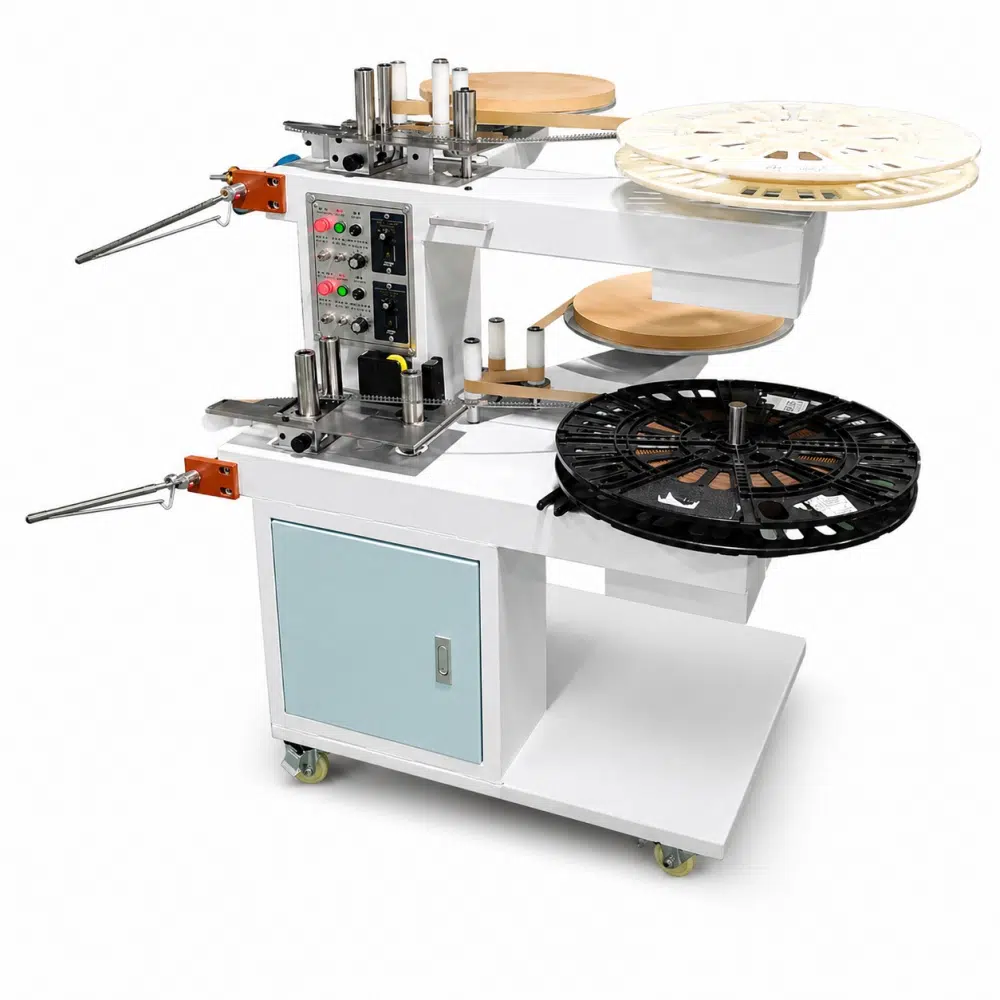

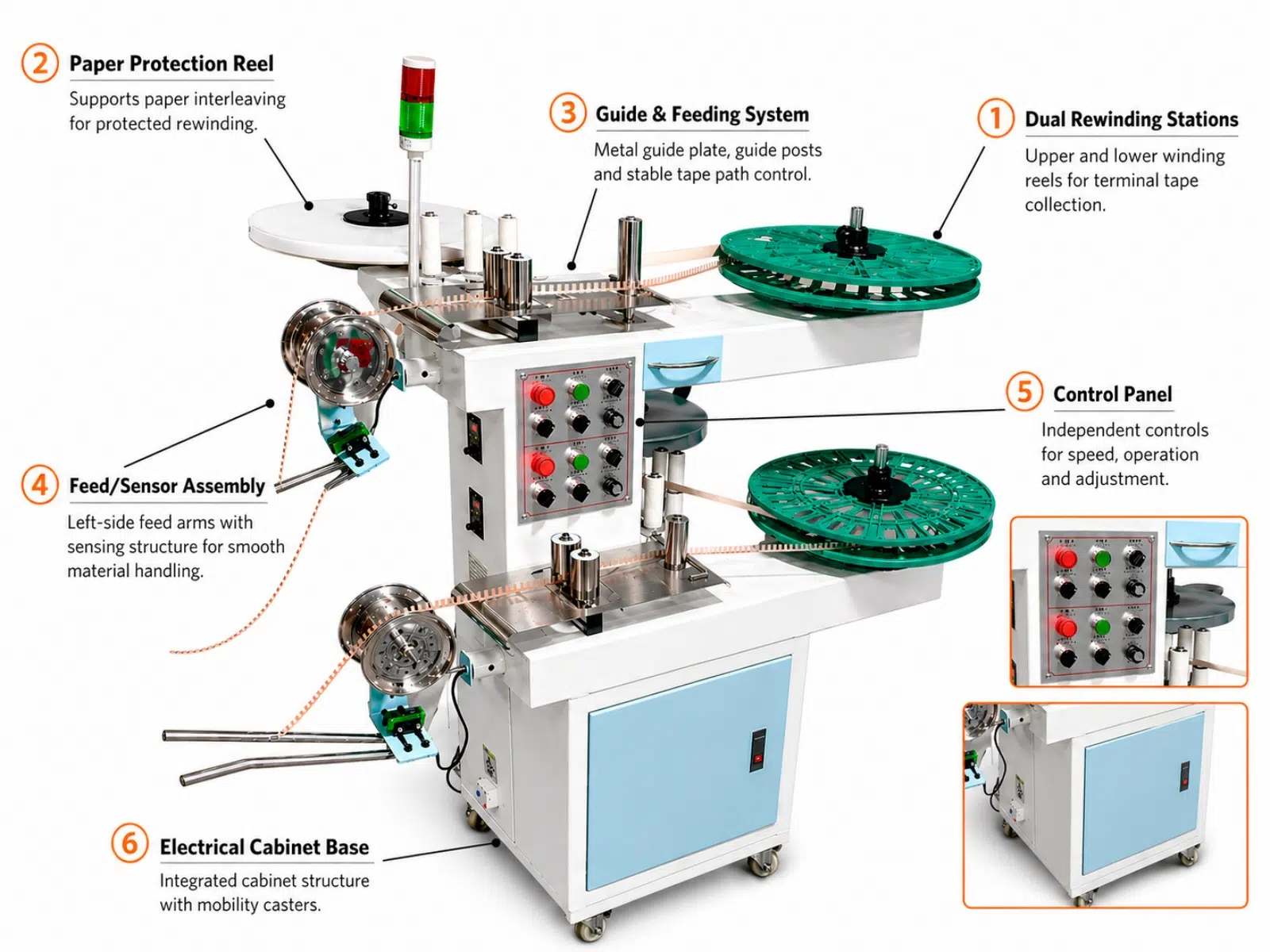

HT использует одну позицию намотки, DHT — две. В DHT каждый диск имеет независимый привод; фактический маршрут одной или двух лент подтверждают по выходу линии.
Шаг 03 · способ обнаружения
Выберите 12V электронное или фотоэлектрическое обнаружение
Способ обнаружения выбирают по геометрии и поверхности продукта, доступной зоне контроля и траектории ленты. Он не задаёт допустимое натяжение и не подтверждает работу с любой линией без проверки проекта.
Вариант 02

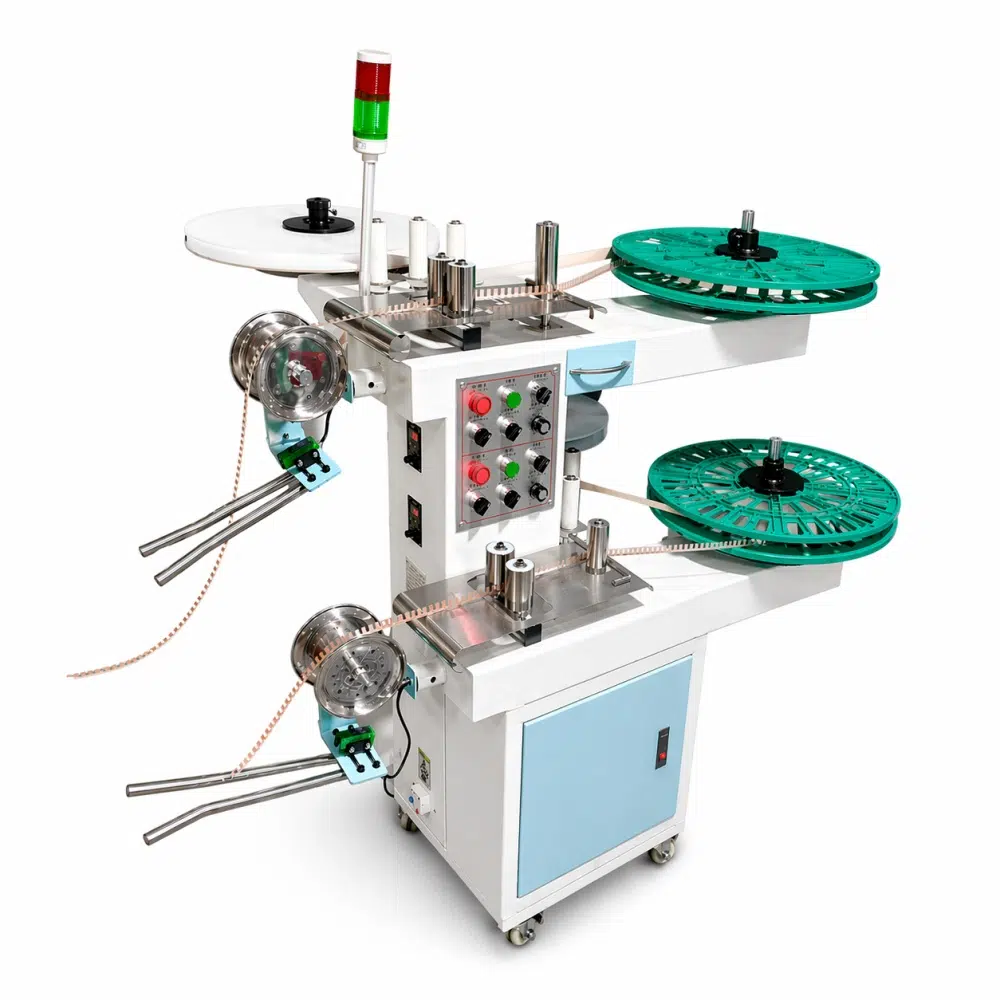

Фотоэлектрическое обнаружение
Рассматривается для бесконтактного контроля положения продукта. Условия обнаружения подтверждают по форме и поверхности ленты.
Шаг 04 · число выходов
HT-01 — один диск; DHT-02 — два диска
Выбирайте модель по числу выходящих лент и требуемых позиций намотки. Пределы в таблице не заменяют проверку продукта, катушки и рабочего режима.
| Параметр | HT-01 | DHT-02 |
|---|---|---|
| Максимальная нагрузка | 20 kg | 20 kg × 2 |
| Количество дисков | 1 | 2 |
| Максимальный наружный диаметр | Φ650 mm | Φ650 mm |
| Скорость намотки | До 20 m/min, регулируемая | До 20 m/min, регулируемая |
| Обнаружение ленты | 12V электронное или фотоэлектрическое | 12V электронное или фотоэлектрическое |
| Питание | AC 220V, одно- или трёхфазное | AC 220V, одно- или трёхфазное |
Шаг 05 · граница комплектации
Отделите базовую конфигурацию от проектных вариантов
Ниже разделены базовая конфигурация и проектные варианты. Конкретный состав предложения фиксируют после проверки продукта и линии.
Базовый состав серии
- Горизонтальный HT с одним или DHT с двумя дисками.
- Независимый привод каждой позиции намотки.
- Пассивный шпиндель для прокладочной бумаги.
- Контроль наличия бумаги и трёхцветная сигнализация.
- Выбор электронного или фотоэлектрического обнаружения.
Проектные варианты
- Три и более позиций намотки.
- Прерывистый рабочий режим.
- Поперечное перемещение или раскладка ленты.
- Связь с автоматикой соседнего оборудования.
Эти пункты не считаются стандартной функцией и не определяют состав автоматики или конкретную логику управления.
Шаг 06 · продукт и катушка
Передайте данные реальной ленты, а не только название модели
Максимальный наружный диаметр серии — Φ650 mm. Остальные размеры катушки и свойства ленты нужно сообщить отдельно: диапазоны ширины, толщины и натяжения подтверждают только по фактическому продукту.
- Лента
- Фото или чертёж клемм, материал и состояние поверхности.
- Катушка
- Фактические размеры, масса и требуемая ориентация.
- Прокладка
- Тип бумаги, её подача и требование к разделению витков.
- Результат
- Число одновременно собираемых лент и следующий процесс.
Шаг 07 · план участка
Четыре вида помогают проверить доступ и маршрут ленты
Изображения показывают, какие данные компоновки стоит передать. Они не являются обещанием одинаковой конфигурации для каждого проекта.
01
Сравнение ориентации

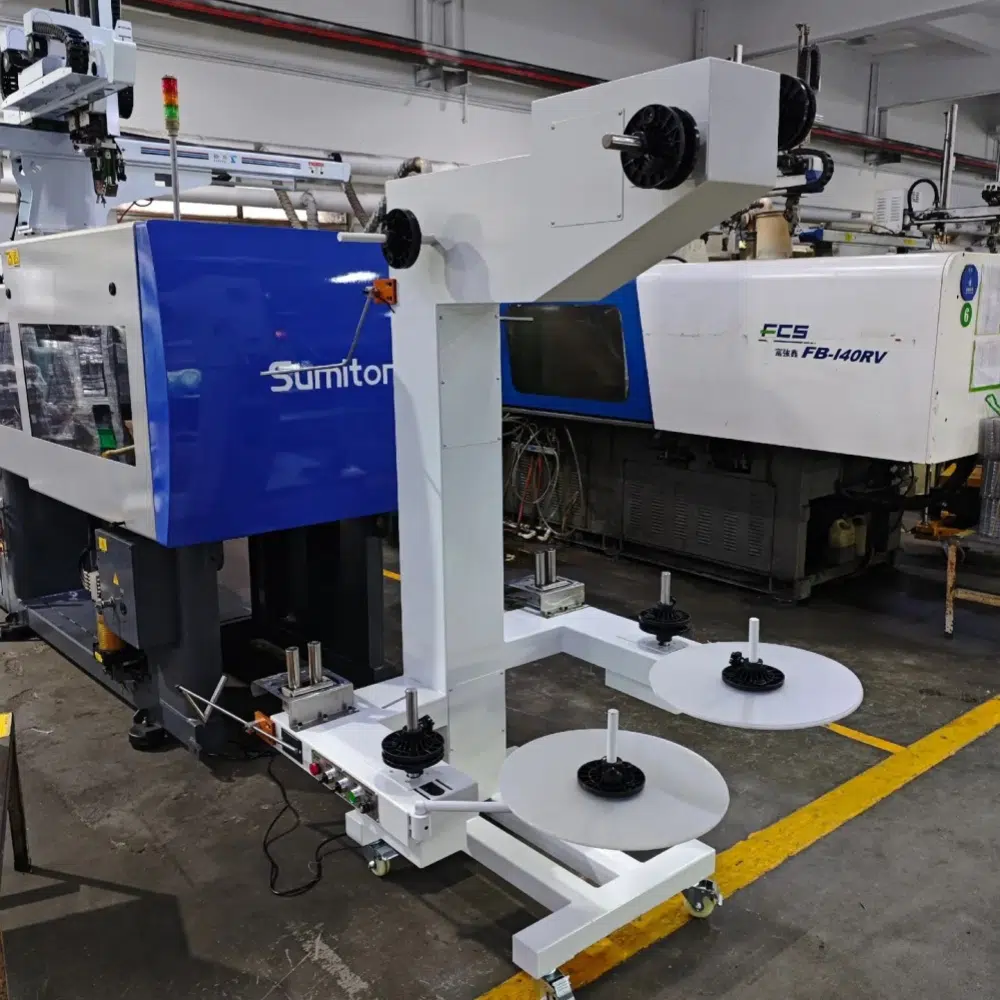

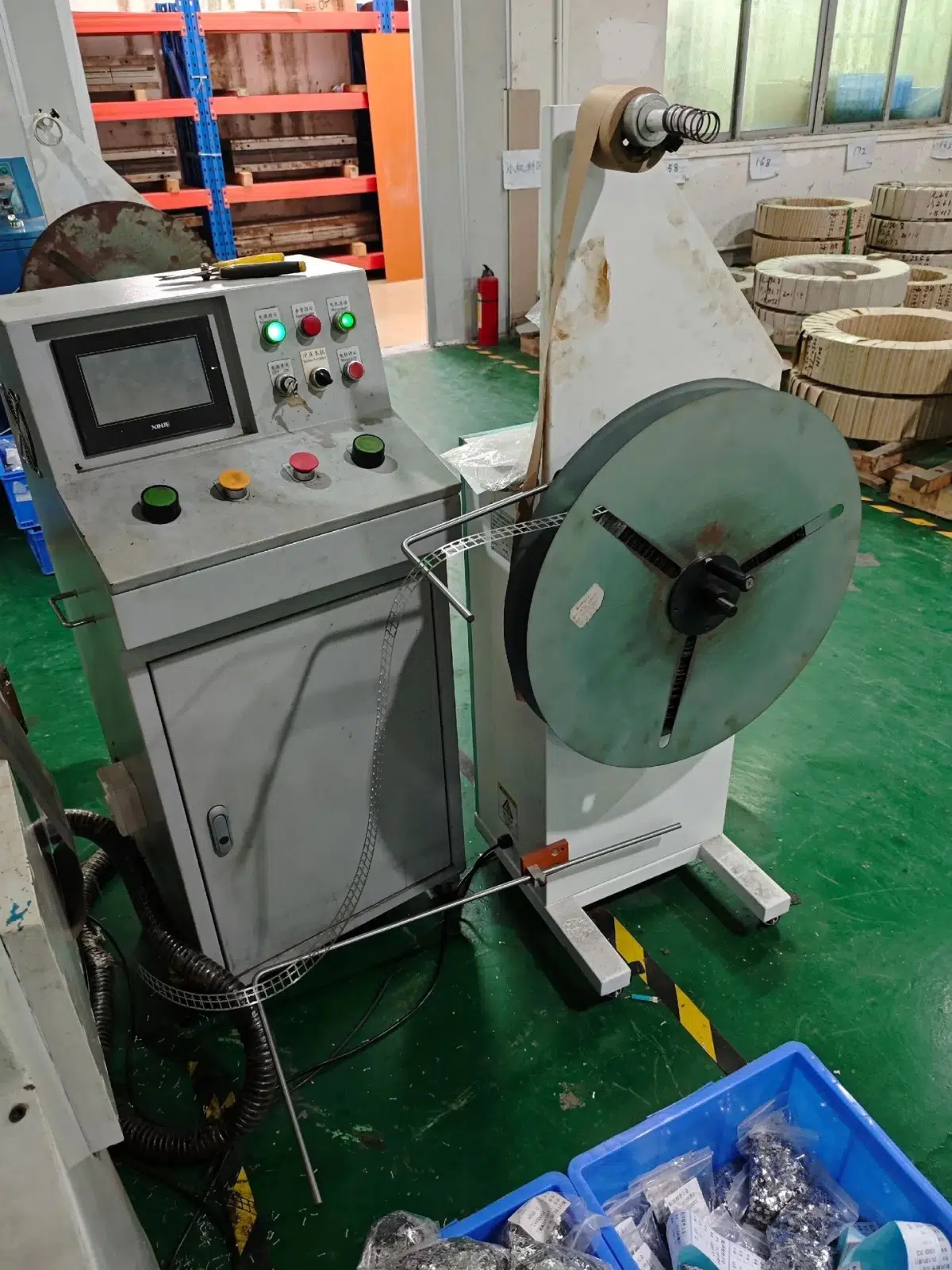

Вертикально расположенная катушка относится к другой ветви выбора; её параметры сверяют отдельно.
02

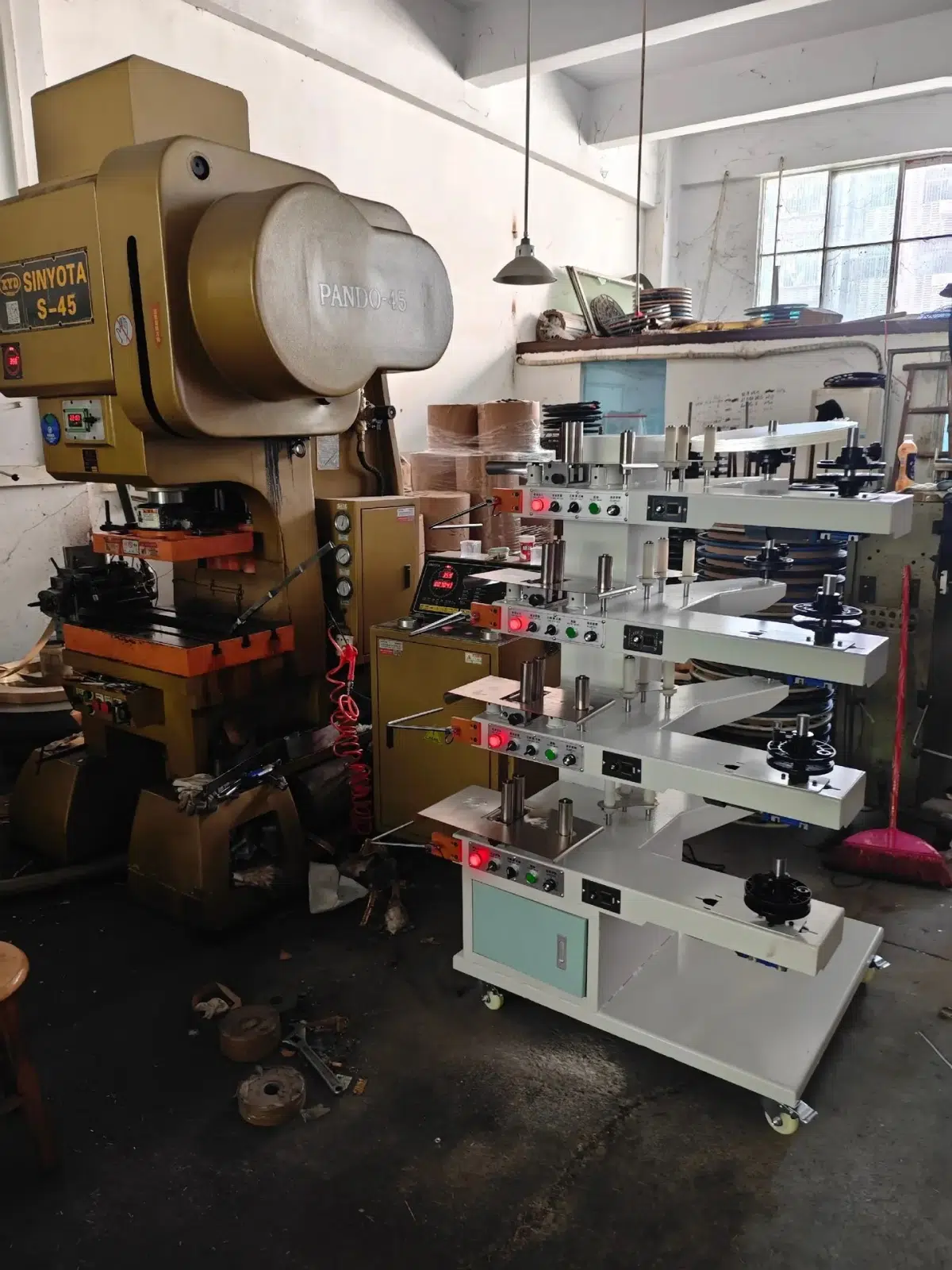

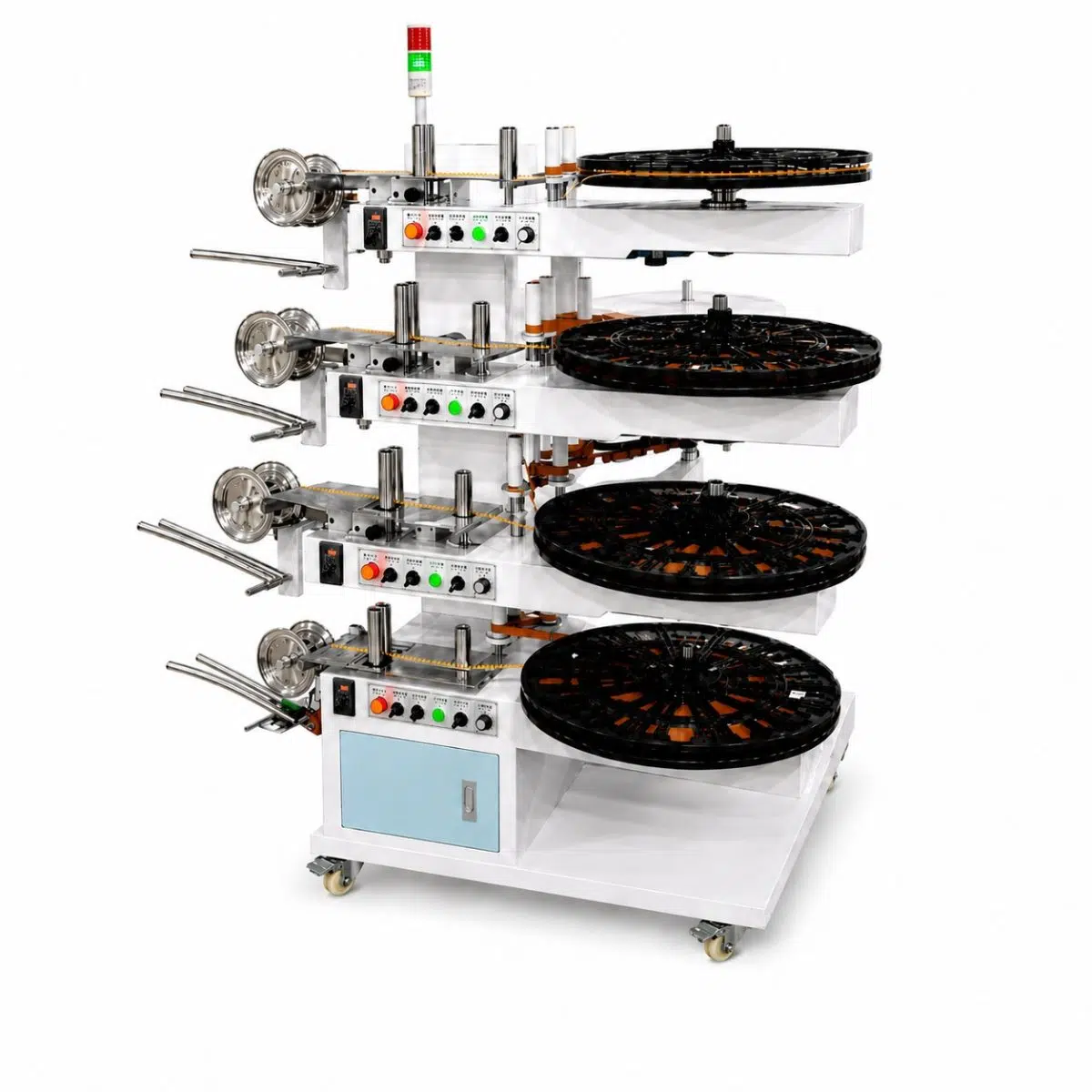

Более двух позиций
Многоярусное решение рассматривают по проекту; оно не является стандартным DHT-02.
03

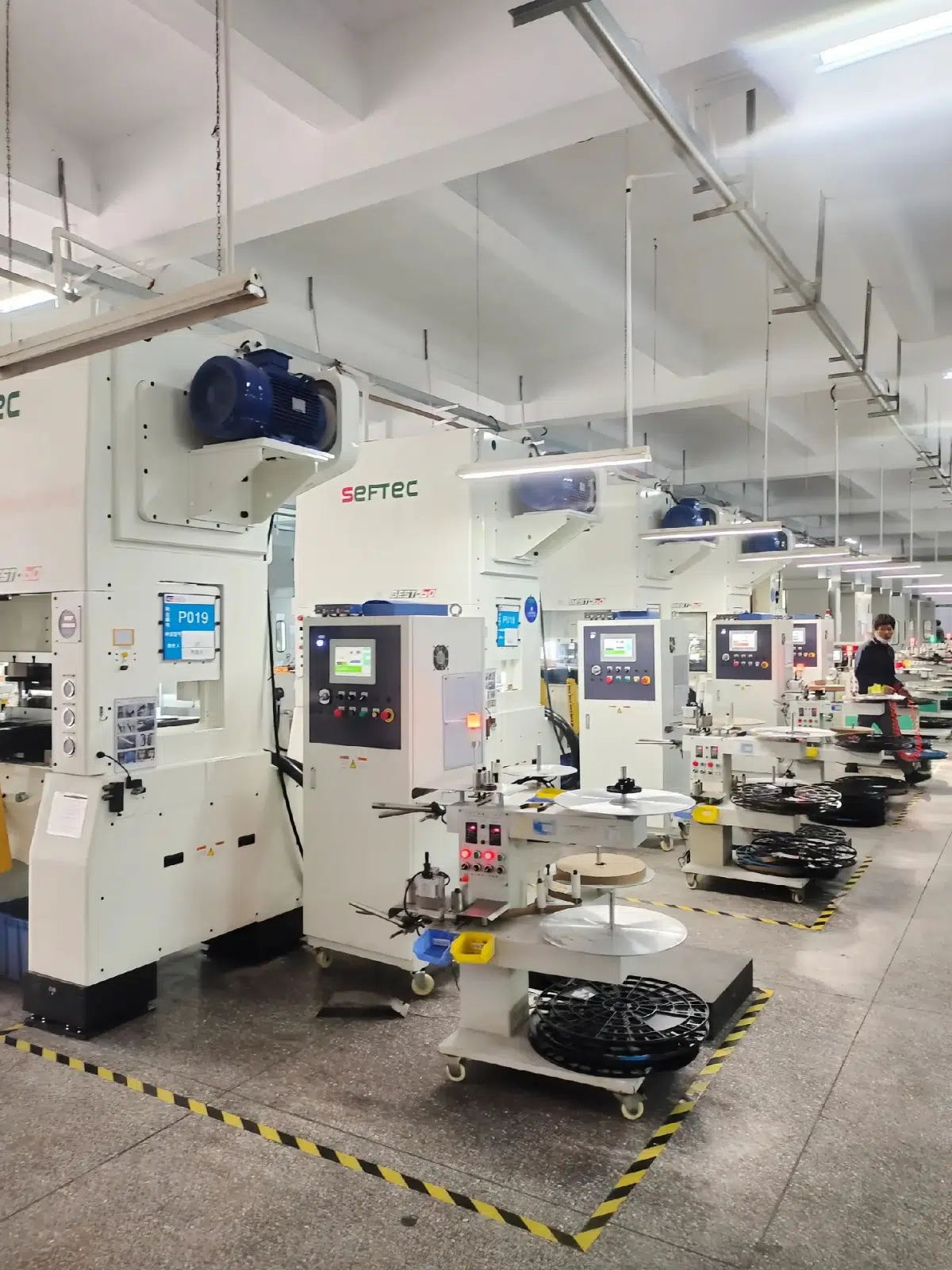

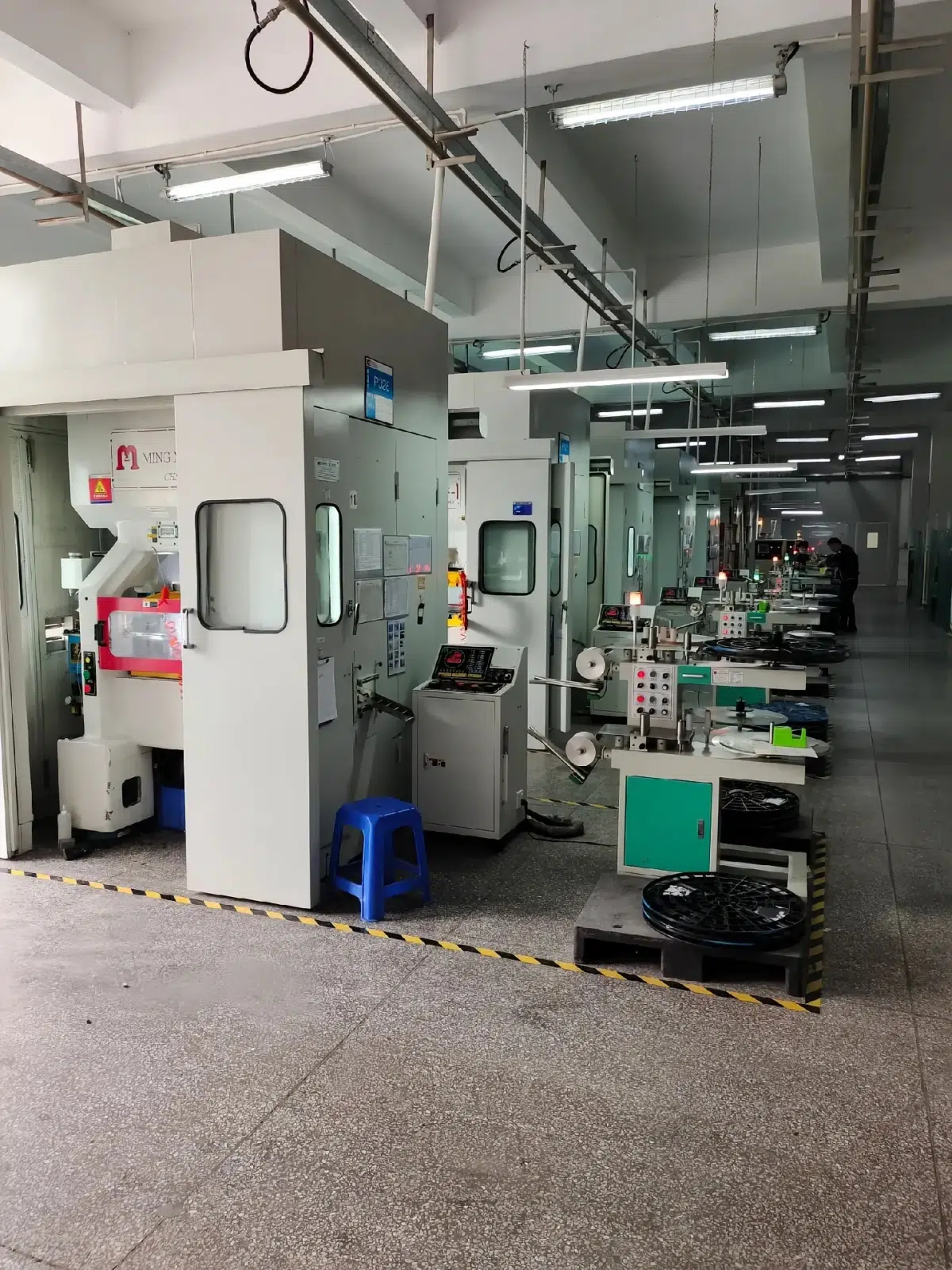

Место в производственном ряду

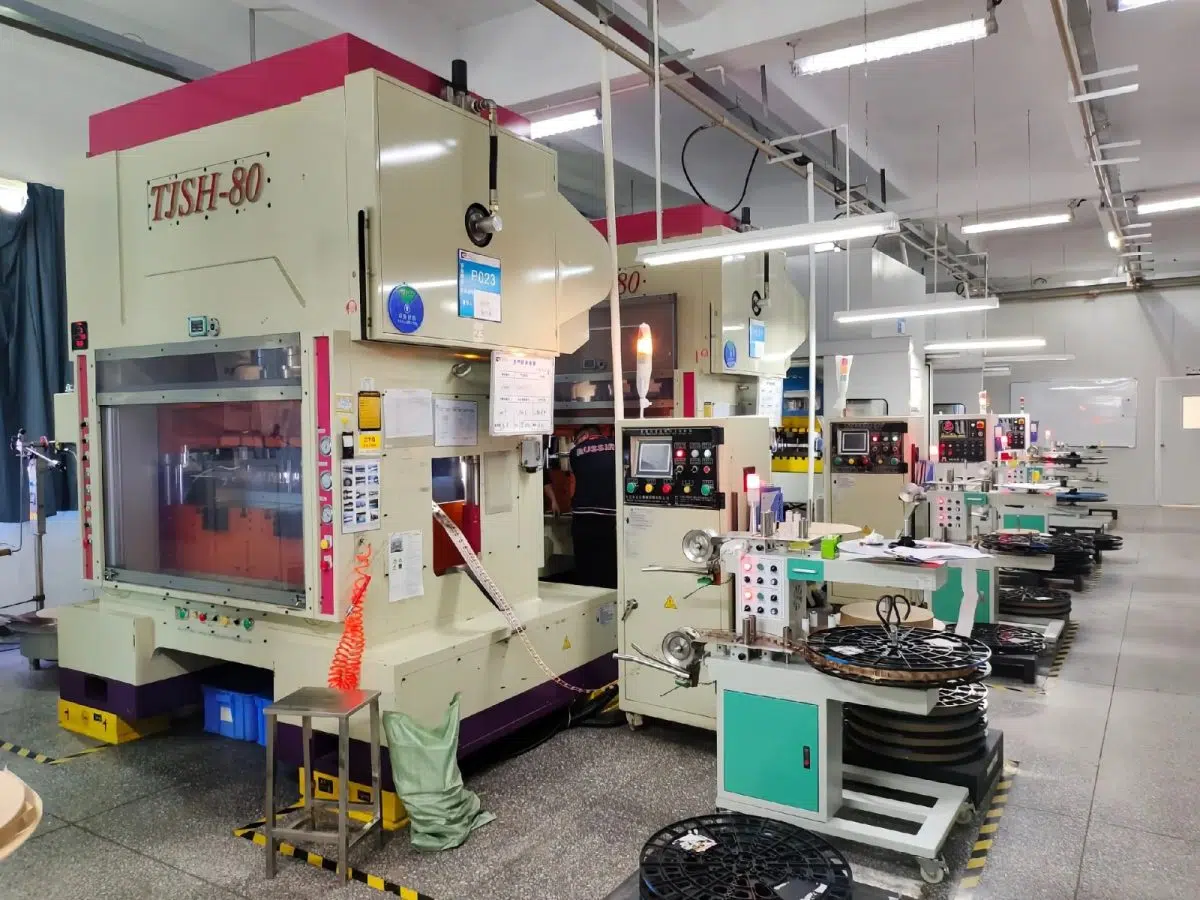

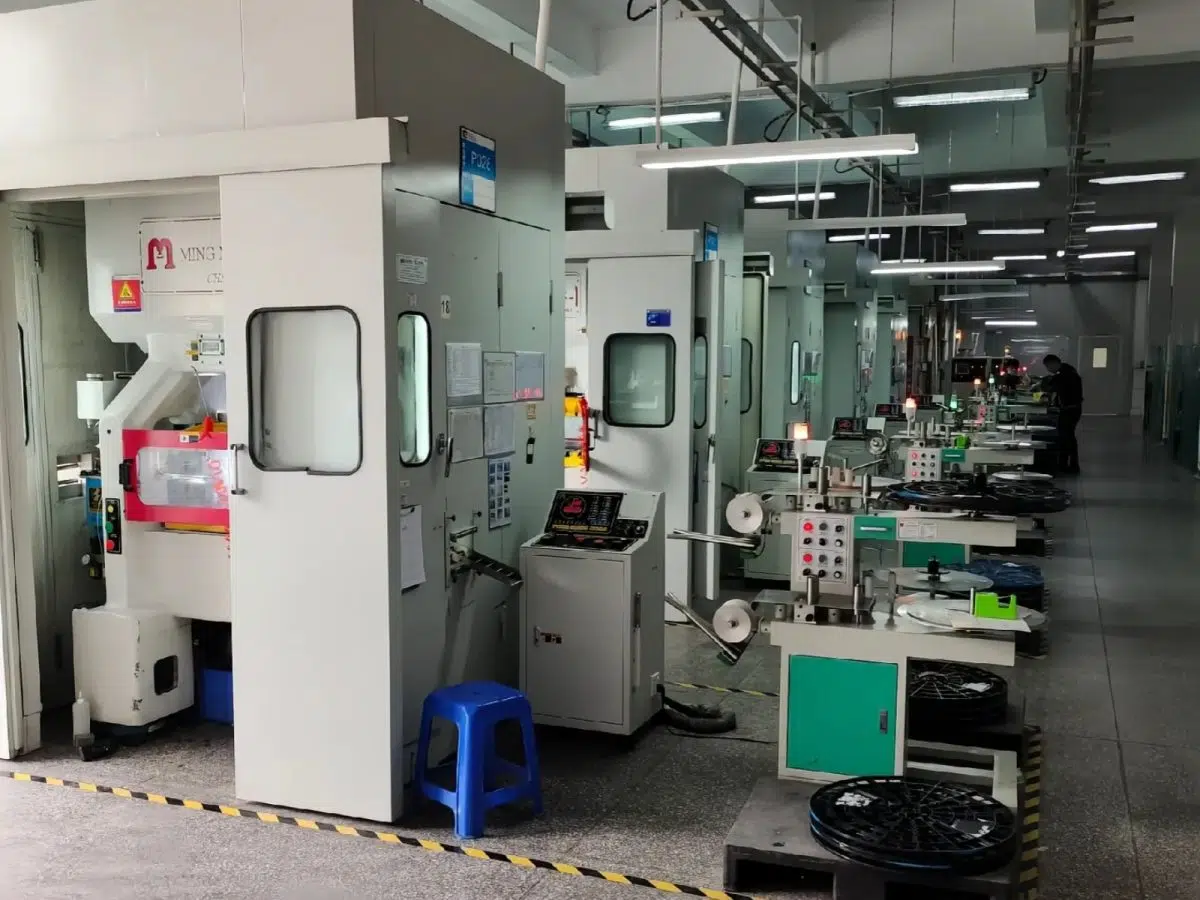

Укажите положение выхода, проход оператора и ограничения соседних машин.
04
Доступ и обслуживание
Покажите сторону замены катушки, свободную зону и направление подхода ленты.
Оборудование в движении
Посмотрите путь ленты и работу горизонтальной позиции
Видео YouTube загружается только после нажатия. До этого страница показывает локальную обложку и не соединяется с видеосервисом.
- Сверьте направление входа ленты.
- Обратите внимание на доступ к диску и катушке.
- Свои условия подтвердите фото или планом участка.
Данные для первой рекомендации
Опишите продукт, катушку, выход линии и доступное место
Эти входные данные нужны, чтобы выбрать HT-01 или DHT-02, способ обнаружения и границу стандартного либо проектного решения.
- 01
Продукт
Материал, фото или чертёж ленты со штампованными клеммами.
- 02
Катушка
Фактические размеры, масса, наружный диаметр и ориентация.
- 03
Количество лент
Один или два выхода и их взаимное расположение.
- 04
Темп линии
Рабочая скорость и характер непрерывного либо прерывистого выхода.
- 05
Прокладочная бумага
Тип бумаги, маршрут и требования к разделению витков.
- 06
Компоновка
Направление, высота выхода, план участка и доступ оператора.
На форме нет загрузки файлов.После первого контакта отправьте фото, видео, чертёж или план ответным письмом либо через WhatsApp.
Перед предложением
Ориентация, две позиции, пределы и следующий процесс
Когда выбирать горизонтальный намотчик вместо вертикального?
Горизонтальную схему рассматривают для широкой, тяжёлой или легко деформируемой ленты, когда горизонтальная опора катушки лучше соответствует траектории продукта. Окончательный выбор подтверждают по образцу ленты, катушке, направлению выхода и компоновке участка.
Каковы максимальная скорость и нагрузка HT/DHT?
Для HT-01 указана нагрузка до 20 kg, для DHT-02 — до 20 kg на каждый из двух дисков. Для обеих моделей указаны максимальный наружный диаметр Φ650 mm и регулируемая скорость до 20 m/min. Рабочий режим подтверждают по фактической ленте и катушке.
Может ли DHT-02 одновременно наматывать две ленты?
DHT-02 имеет два диска и независимый привод каждого диска, поэтому его рассматривают для двух выходящих лент. Фактическую схему их прохождения и последовательность работы согласуют по линии.
Как работает прокладочная бумага?
В стандартном составе предусмотрены пассивный шпиндель для прокладочной бумаги, контроль её наличия и трёхцветная сигнализация. Тип бумаги, её маршрут и соответствие продукту нужно подтвердить для конкретной катушки.
Можно ли применять HT/DHT перед последующей обработкой клемм?
HT/DHT могут рассматриваться для сбора ленты со штампованными клеммами перед следующим процессом. Для проекта с последующим литьём под давлением нужно передать форму клемм, состояние ленты, данные катушки и компоновку линии; решение подтверждают отдельно.
