Форма продукта
Укажите, остаётся ли результат непрерывной металлической лентой или лентой со штампованными клеммами.

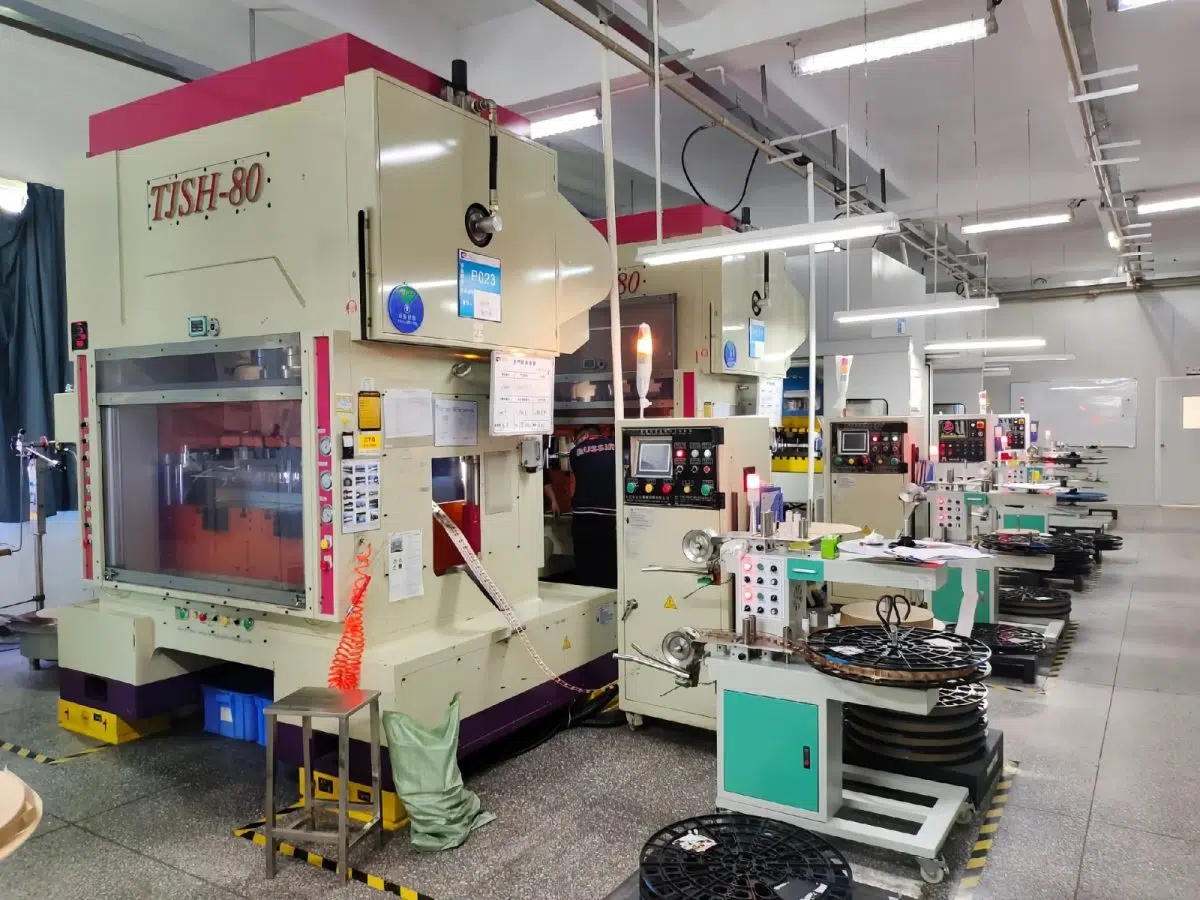

Выходная сторона прессовой линии
Намотчики металлической ленты и ленты со штампованными клеммами
Категория для процесса, в котором непрерывная металлическая лента или лента со штампованными клеммами должна быть собрана на катушку после операции.
Первый вопрос Как должна располагаться катушка относительно траектории выходящей ленты?
- Материал
- Металлическая лента
- Результат
- Готовая намотка
- Семейства
- HT/DHT · VT/DVT
- Следующий шаг
- Данные линии и катушки
01 · Определите задачу
Что именно должно быть собрано после операции?
Намотка относится к выходной стороне процесса. Разматывание исходного рулона, пошаговая подача материала и сбор защитной плёнки — соседние, но отдельные функции.
Готовая катушка
Нужны данные сердечника и требуемой намотки, а не только ширина выходящего материала.
Траектория ленты
Направление выхода и положение оси катушки определяют, какую компоновку следует сравнивать.
02 · Два основных семейства
Сначала сравните компоновку намотчика и число осей
HT/DHT и VT/DVT представлены как два варианта компоновки. Конкретную конфигурацию определяют по продукту, катушке, траектории и месту установки.

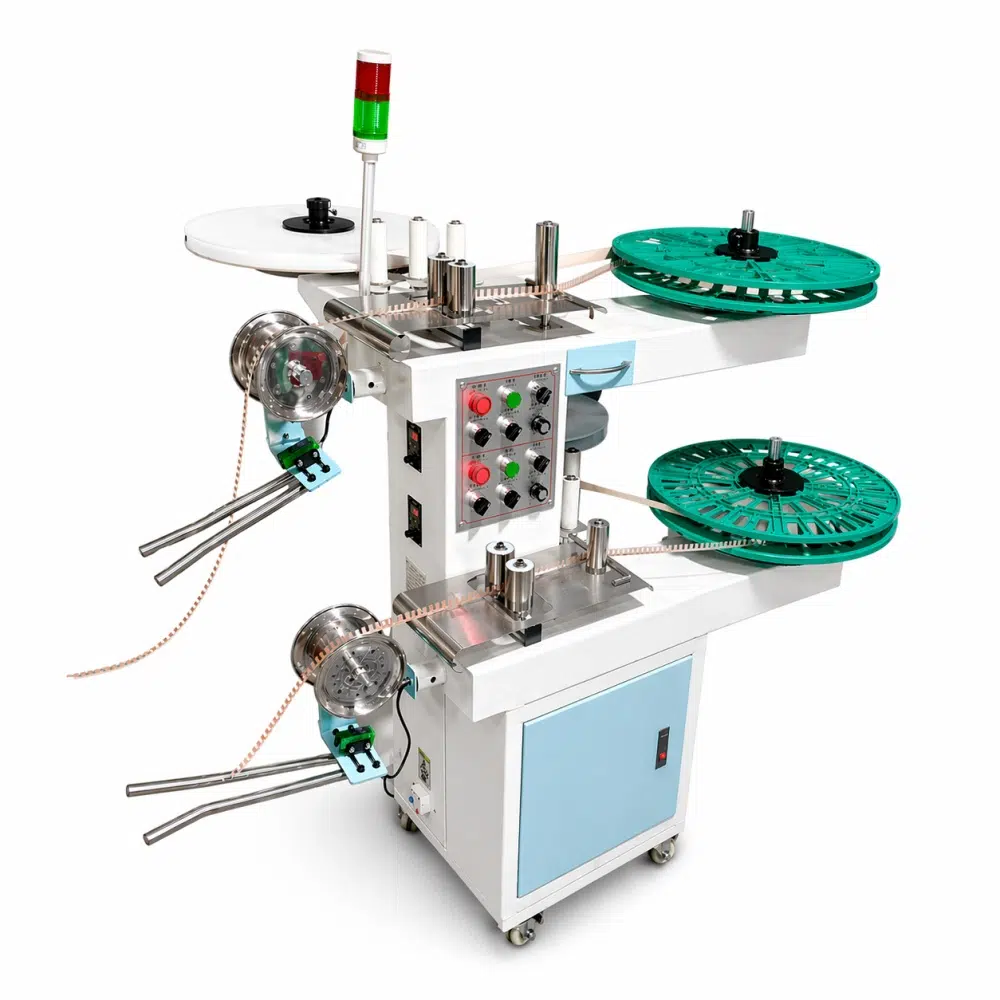

HT · DHT
Горизонтальные намотчики
Горизонтальное семейство намотчиков для металлической ленты и ленты со штампованными клеммами.
- Компоновка
- Горизонтальный вариант узла намотки; положение катушки и траекторию ленты подтверждают по проекту.
- Варианты серии
- HT — одноосная серия. DHT — двухосная серия.
- Подтвердите сначала
- Форму продукта, катушку, направление выхода и доступное место на линии.

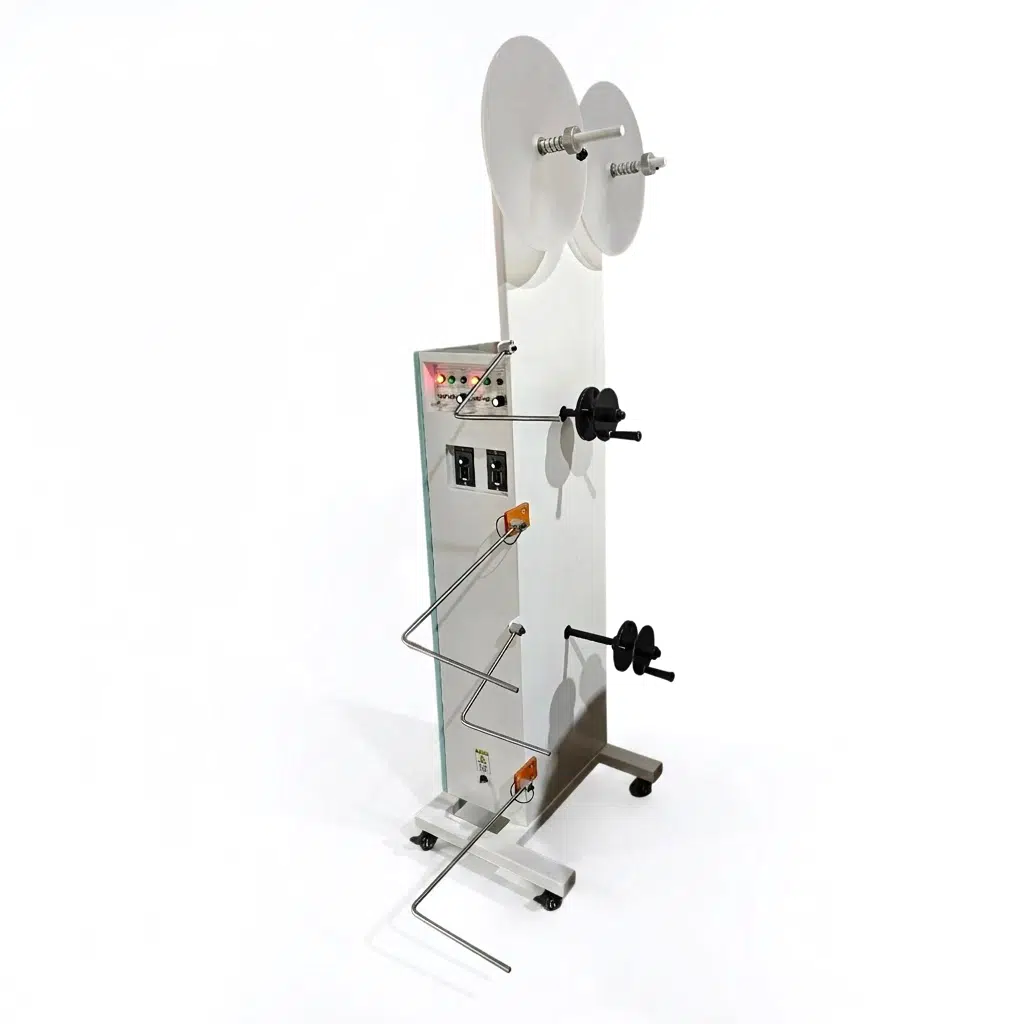

VT · DVT
Вертикальные намотчики
Вертикальное семейство намотчиков для металлической ленты и ленты со штампованными клеммами.
- Компоновка
- Вертикальный вариант узла намотки; положение катушки и траекторию ленты подтверждают по проекту.
- Варианты серии
- VT — одноосная серия. DVT — двухосная серия.
- Подтвердите сначала
- Форму продукта, катушку, направление выхода и доступ для замены катушки.
03 · Маршрут выбора
Сопоставьте продукт, катушку, линию и пространство
Название серии не заменяет проектное сопоставление. Четыре группы входных данных позволяют сравнить горизонтальную и вертикальную компоновку без неподтверждённых обещаний.
Продукт
Материал, поверхность, форма штампованных элементов, ширина, толщина, образец или чертёж.
Катушка
Сердечник, требуемые диаметр и масса готовой намотки, направление и положение оси.
Линия
Модель пресса, высота выхода, темп процесса, допустимое натяжение и соседнее оборудование.
Участок
Свободное пространство, доступ оператора, питание, доступные сигналы, план и фотографии.
05 · Границы категории
Не смешивайте намотку с входной размоткой, подачей и сбором плёнки
Одинаковая линия может включать несколько устройств, но каждое отвечает за отдельную операцию. Начинайте с точки процесса и материала, который проходит через неё.

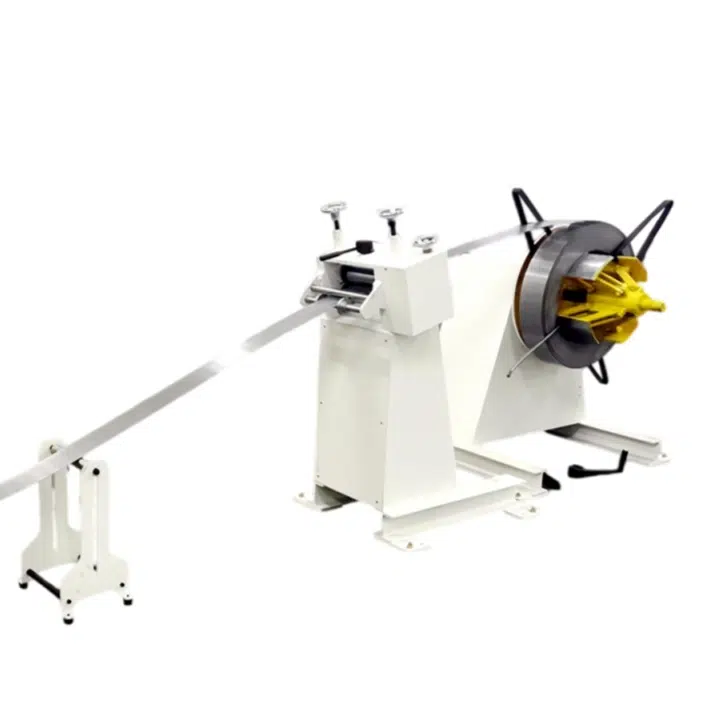

Разматывание исходного рулона
Разматыватель удерживает входной рулон и выпускает материал к следующему узлу. Это противоположная сторона материального потока.
Смотреть разматыватели →Подача материала
Подающее устройство перемещает ленту к прессу с требуемым шагом. Оно не формирует готовую катушку на выходе.

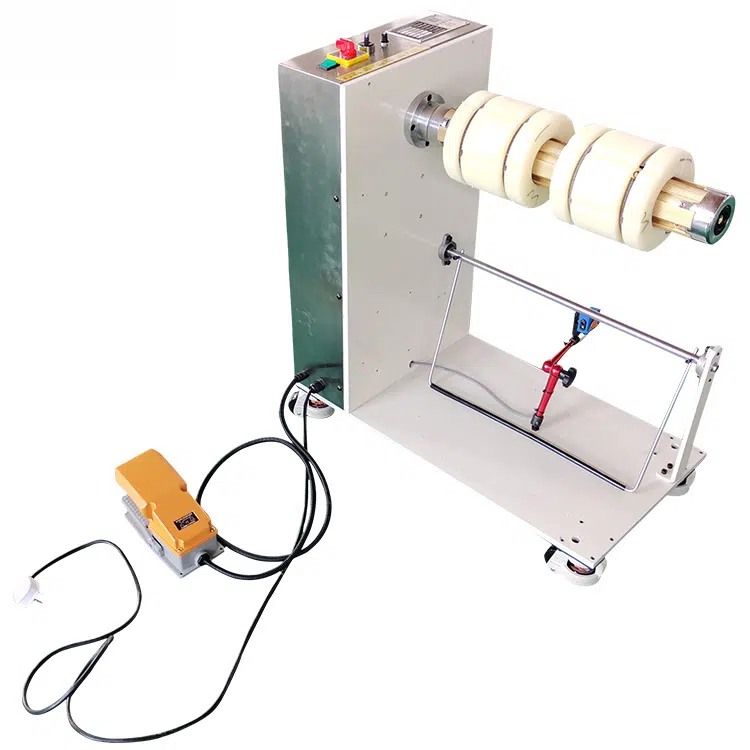

Смотреть подачи →Защитная плёнка и подложка
PFR собирает защитную плёнку, подложку и совместимые лёгкие материалы. Его параметры нельзя переносить на металлическую или клеммную ленту.
Открыть PFR →06 · Данные для подбора
Подготовьте одну картину материального потока
Фото участка вместе с образцом или чертежом продукта обычно объясняет больше, чем отдельное название модели. Добавьте размеры и рабочие условия линии.
- 01Материал и поверхность
Марка материала, покрытие и требования к поверхности.
- 02Форма продукта
Фото, образец или чертёж ленты и штампованных элементов.
- 03Ширина и толщина
Рабочие размеры выходящего материала.
- 04Сердечник катушки
Внутренний диаметр, тип и способ фиксации.
- 05Готовая намотка
Требуемые наружный диаметр, масса и направление.
- 06Темп и натяжение
Скорость или цикл линии и допустимое натяжение продукта.
- 07Связь с линией
Пресс, соседние устройства, питание и доступные сигналы.
- 08Компоновка участка
Высота выхода, свободное место, доступ и фотографии.
07 · Вопросы выбора
Перед запросом по HT/DHT или VT/DVT
Короткие ответы разделяют два семейства и соседние функции прессовой линии.
01Чем отличаются HT/DHT от VT/DVT?
HT/DHT представлены как горизонтальное семейство: HT — одноосная серия, DHT — двухосная. VT/DVT представлены как вертикальное семейство: VT — одноосная серия, DVT — двухосная. Окончательный выбор зависит от траектории ленты, катушки и компоновки участка.
02Можно ли выбрать серию только по ширине ленты?
Нет. Для сравнения нужны форма и материал продукта, толщина и ширина, данные сердечника и готовой катушки, направление намотки, темп линии, допустимое натяжение и доступное пространство.
03Является ли клещевая подача HG намотчиком?
Нет. HG перемещает материал в пресс с заданным шагом. Намотчик собирает продукт на выходной стороне процесса. Эти устройства могут относиться к одной линии, но выполняют разные операции.
04Подойдёт ли PFR для ленты со штампованными клеммами?
PFR предназначен для защитной плёнки, подложки и совместимых лёгких материалов. Для металлической ленты, штампованных клемм и непрерывного металлического каркаса рассматривают специализированный намотчик.
05Какие данные нужны для проектного выбора?
Передайте образец или чертёж продукта, ширину и толщину, данные сердечника и готовой катушки, направление выхода, темп линии, допустимое натяжение, модель пресса, доступные сигналы и план участка.
08 · Технический запрос
Передайте данные ленты, катушки и участка
HENLI сопоставит горизонтальную или вертикальную компоновку, число осей намотки и место установки с вашим материальным потоком.
