Фактическое соединение с катушкой сверяют по её внутреннему диаметру и чертежу.
VT · DVT · вертикальная намотка

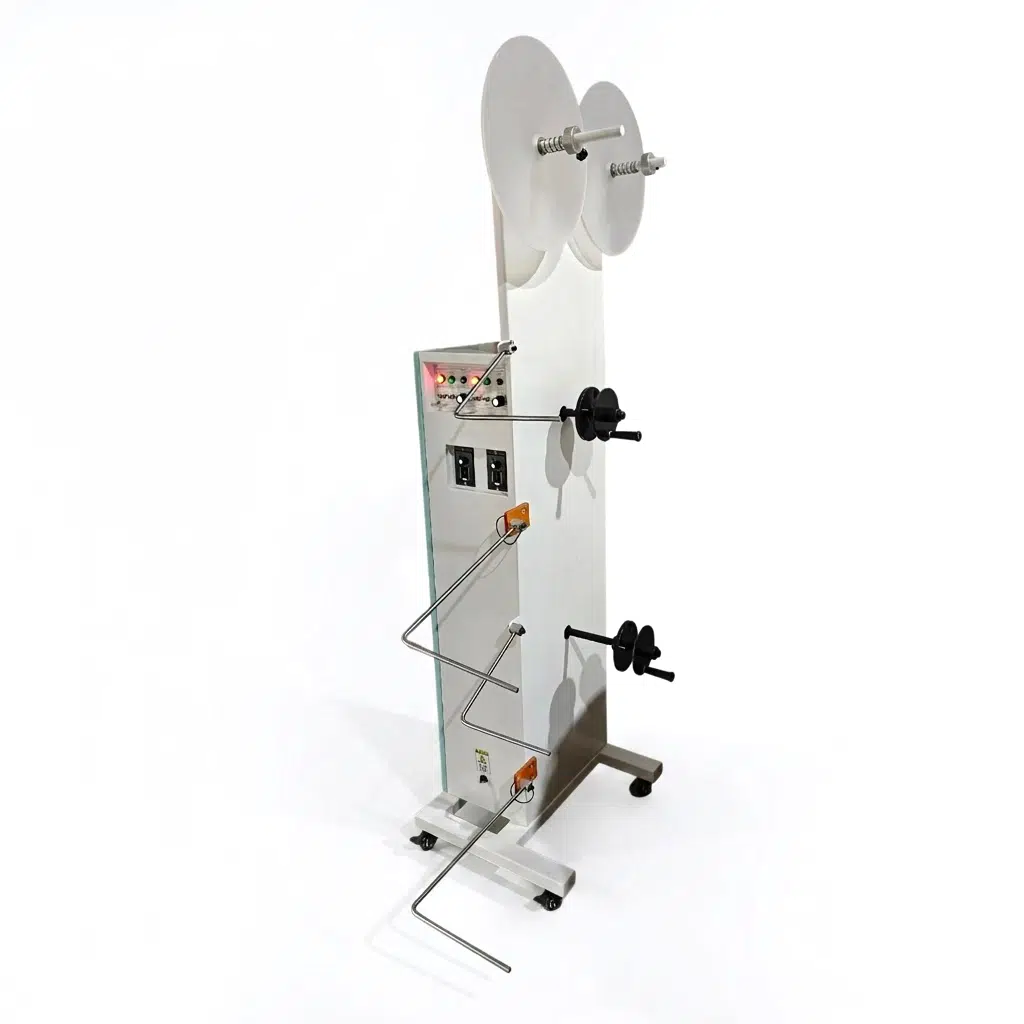

Вертикальный намотчик ленты со штампованными клеммами VT/DVT
Сначала подтвердите вертикальную ориентацию катушки и число намоточных позиций. Затем сопоставьте фактическую катушку, скорость линии, способ обнаружения и маршрут прокладочной бумаги.
- VT
- 1 позиция · 20 kg
- DVT
- 2 позиции · 20 kg × 2
- Скорость
- До 20 m/min
- Катушка
- Указано: Φ600–650 mm
Шаг 01 · ориентация
Вертикальную схему подтверждают по траектории продукта и месту установки
Название серии задаёт вертикальную ориентацию намотки, но не заменяет проверку участка. Перед выбором покажите выход продукта, положение катушки, сторону замены и доступное пространство.
- Выход: направление, высота и число выходящих лент.
- Катушка: наружный и внутренний диаметры, ширина, масса и присоединительный чертёж.
- Обслуживание: сторона замены катушки, проход оператора и соседнее оборудование.
Шаг 02 · механическая схема

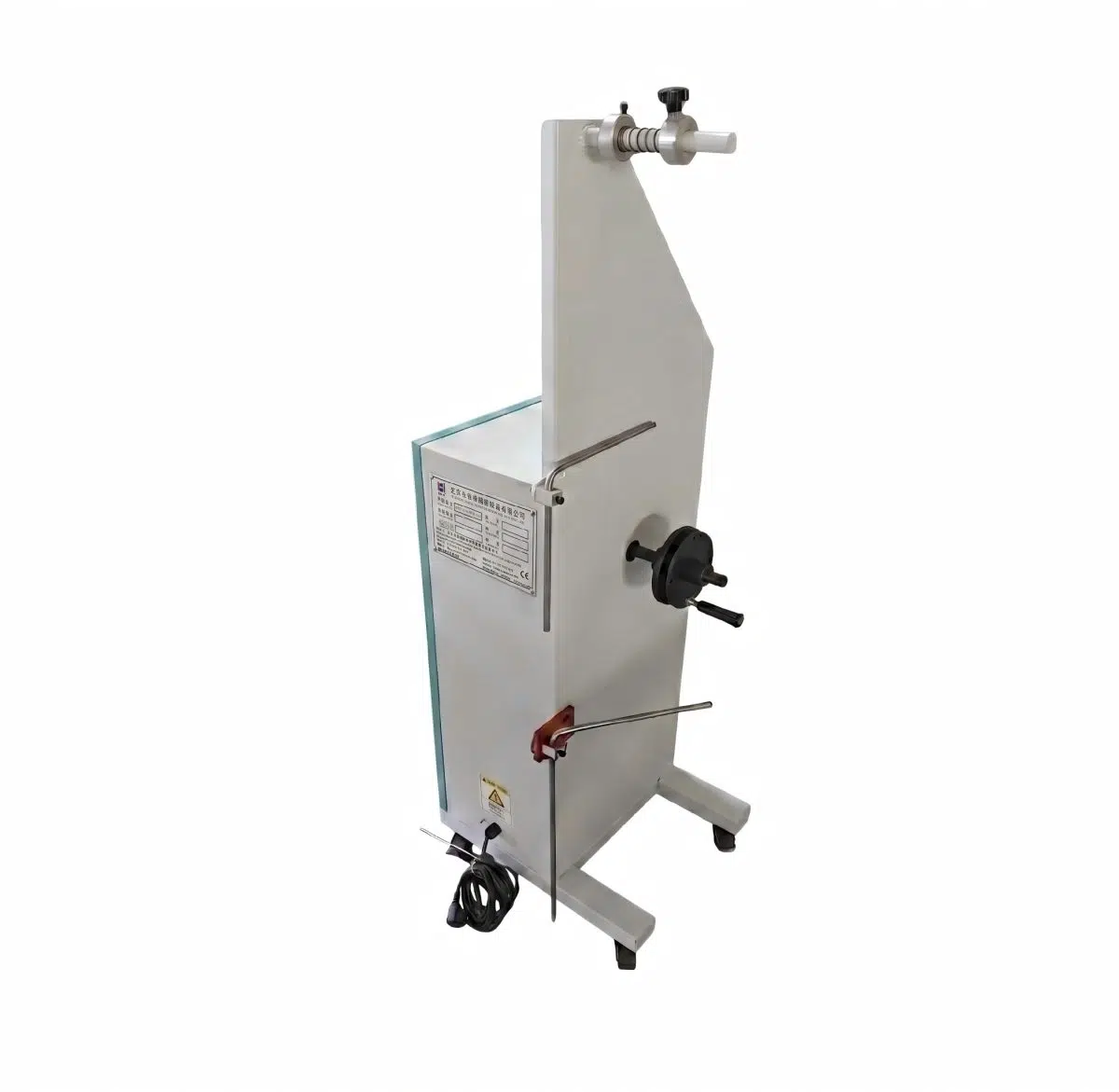

Приводной вал вращает катушку в вертикальной плоскости
Для серии указан резьбовой приводной вал Φ20 mm. Отдельно предусмотрен пассивный вал для прокладочной бумаги. Эти данные не определяют натяжение, способ управления линией или состав каждого предложения.
Размер бумаги, её маршрут и способ заправки передают как входные данные проекта.
Шаг 03 · число позиций
VT — одна позиция, DVT — две позиции
Сравнение показывает только число позиций и нагрузку. Для DVT нельзя заранее обещать одновременный, попеременный или независимый режим без данных проекта.
| Серия | Намоточные позиции | Нагрузка |
|---|---|---|
| VT | 1 | 20 kg |
| DVT | 2 | 20 kg × 2 |
Шаг 04 · данные серии
Сверьте исходные данные с указанными параметрами серии
Общие значения приведены без самостоятельного распределения по конкретной комплектации VT или DVT. Рабочую точку подтверждают по фактическому продукту, катушке и режиму линии.
- Наружный диаметр катушки
- Указано: Φ600–650 mm
- Скорость
- До 20 m/min
- Приводной резьбовой вал
- Φ20 mm
- Обнаружение
- 12V электронное или фотоэлектрическое
- Питание
- AC 220V
Для конкретной катушки передайте OD, ID, ширину, массу и чертёж. Применимость подтверждается в техническом предложении.
Шаг 05 · контроль и прокладочная бумага
Выберите способ обнаружения и покажите полный маршрут продукта
Для серии указаны два способа обнаружения и пассивный вал для бумаги. Изображения ниже служат ориентирами компоновки и не определяют конкретный тип датчика или состав поставки.
Обнаружение
12V электронное или фотоэлектрическое
Укажите поверхность продукта и доступную зону контроля. Применимость каждого способа и положение датчика подтверждают по образцу.
Прокладочная бумага
Пассивный бумажный вал
Передайте ширину и тип бумаги, положение рулона и предполагаемый маршрут. Наличие контроля бумаги или сигнализации не заявляется.
Шаг 06 · границы предложения
Разделите данные серии, опцию и проектное решение
Этот порядок не превращает перечисленные элементы в неизменный комплект. Окончательный состав фиксируют в техническом предложении.
База для обсуждения
- VT с одной или DVT с двумя позициями
- Резьбовой приводной вал Φ20 mm
- Пассивный вал для прокладочной бумаги
- 12V электронное или фотоэлектрическое обнаружение
- Питание AC 220V
Состав конкретной поставки подтверждается в предложении.

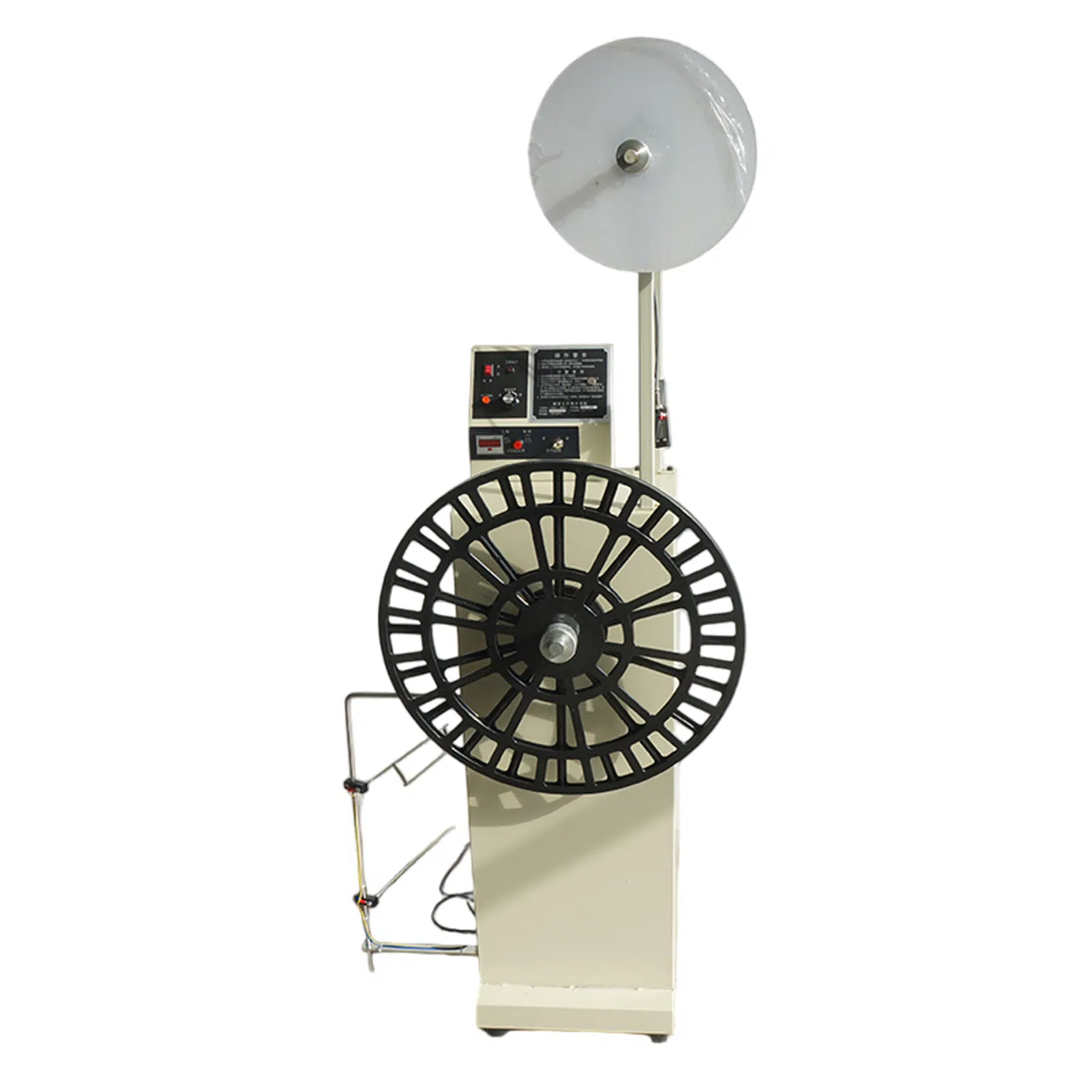

Счётчик
Укажите, что требуется считать и от какого сигнала. Страница не определяет единицу счёта или интерфейс.

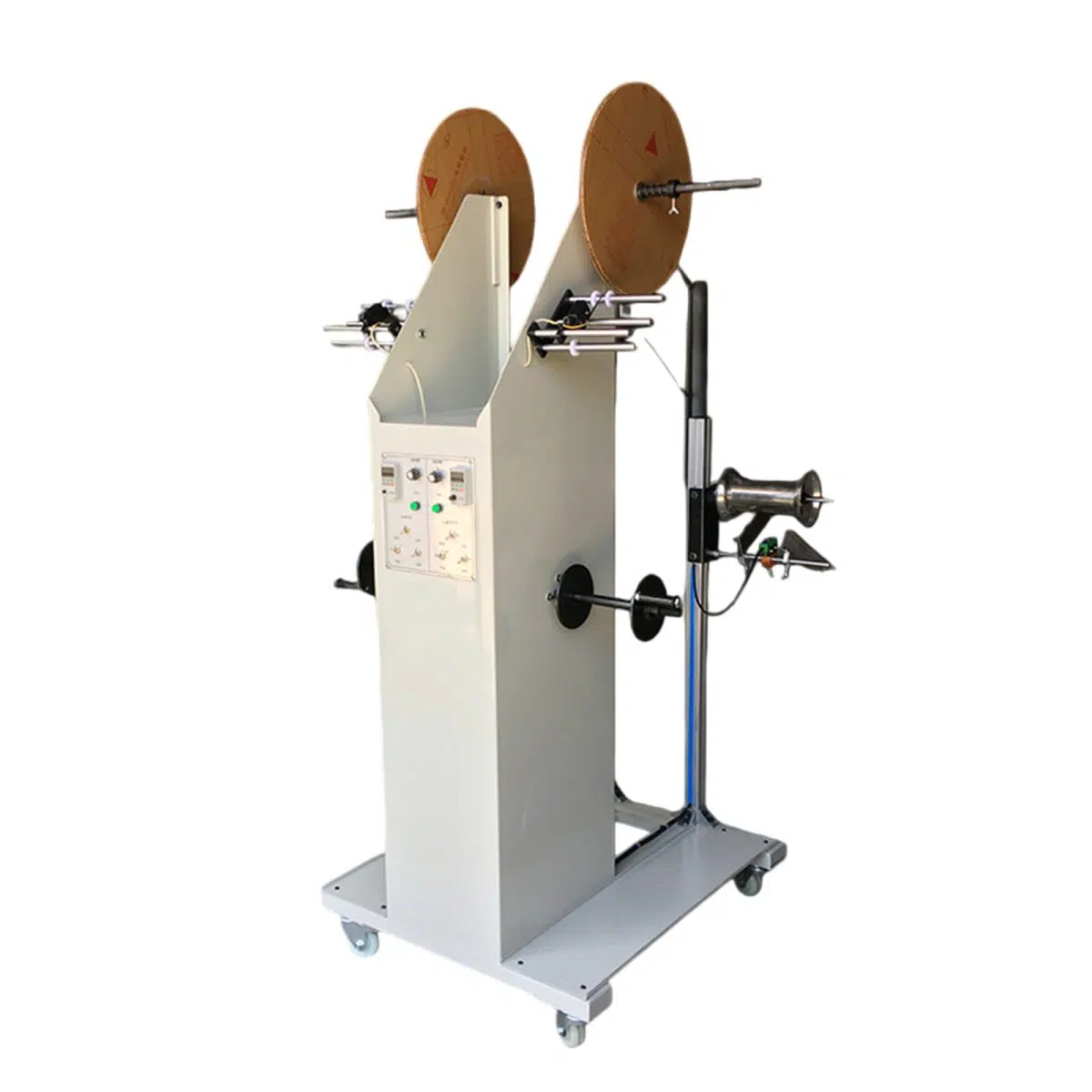

Трёхосная башня и специальные компоновки
- Три вертикальные позиции в башенной схеме
- Специальное взаимное расположение узлов
- Привязка к фактическому плану участка
Это не стандарт DVT и не обещание синхронной либо независимой работы осей.
Шаг 07 · план участка

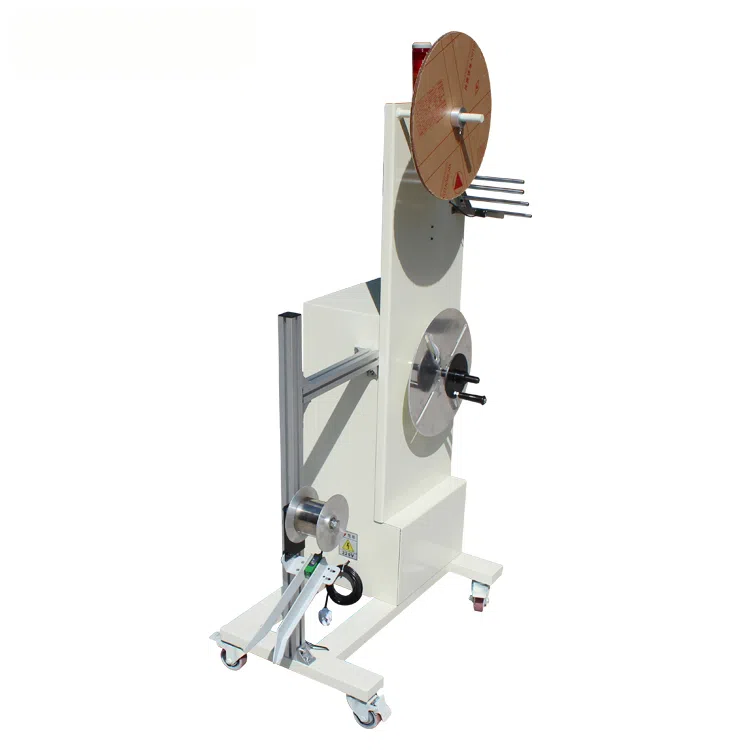

Используйте виды оборудования для подготовки планировки
Это ориентиры для обсуждения стороны подачи, расстояний и обслуживания, а не подтверждённые примеры поставки для вашего продукта.
01

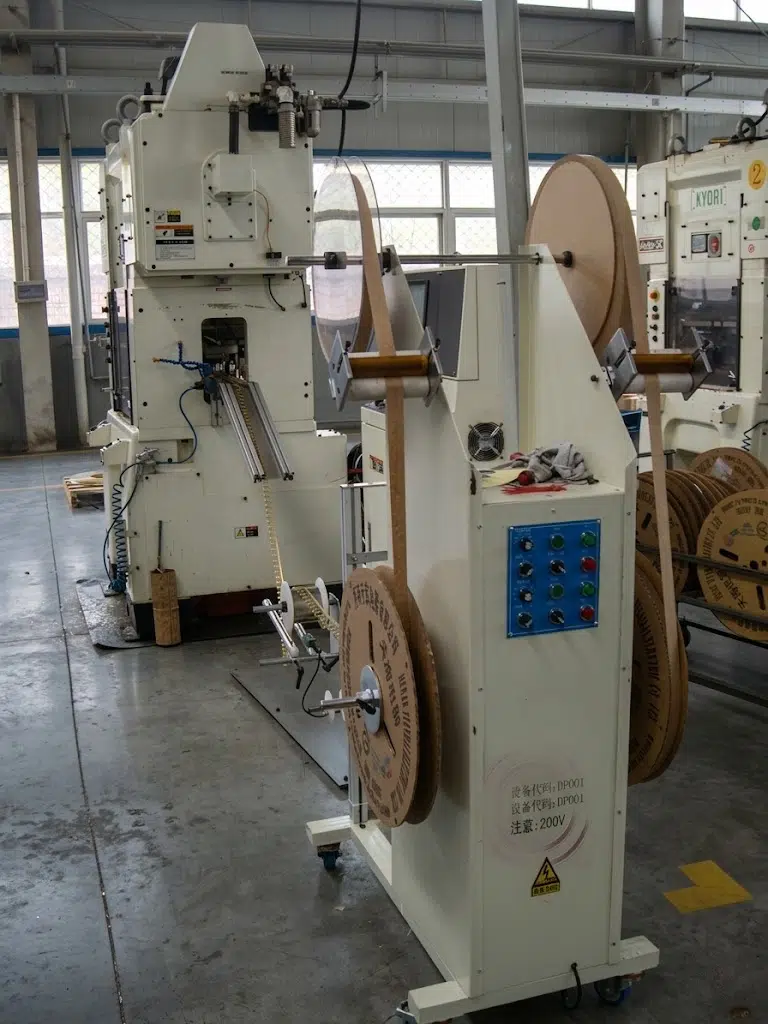

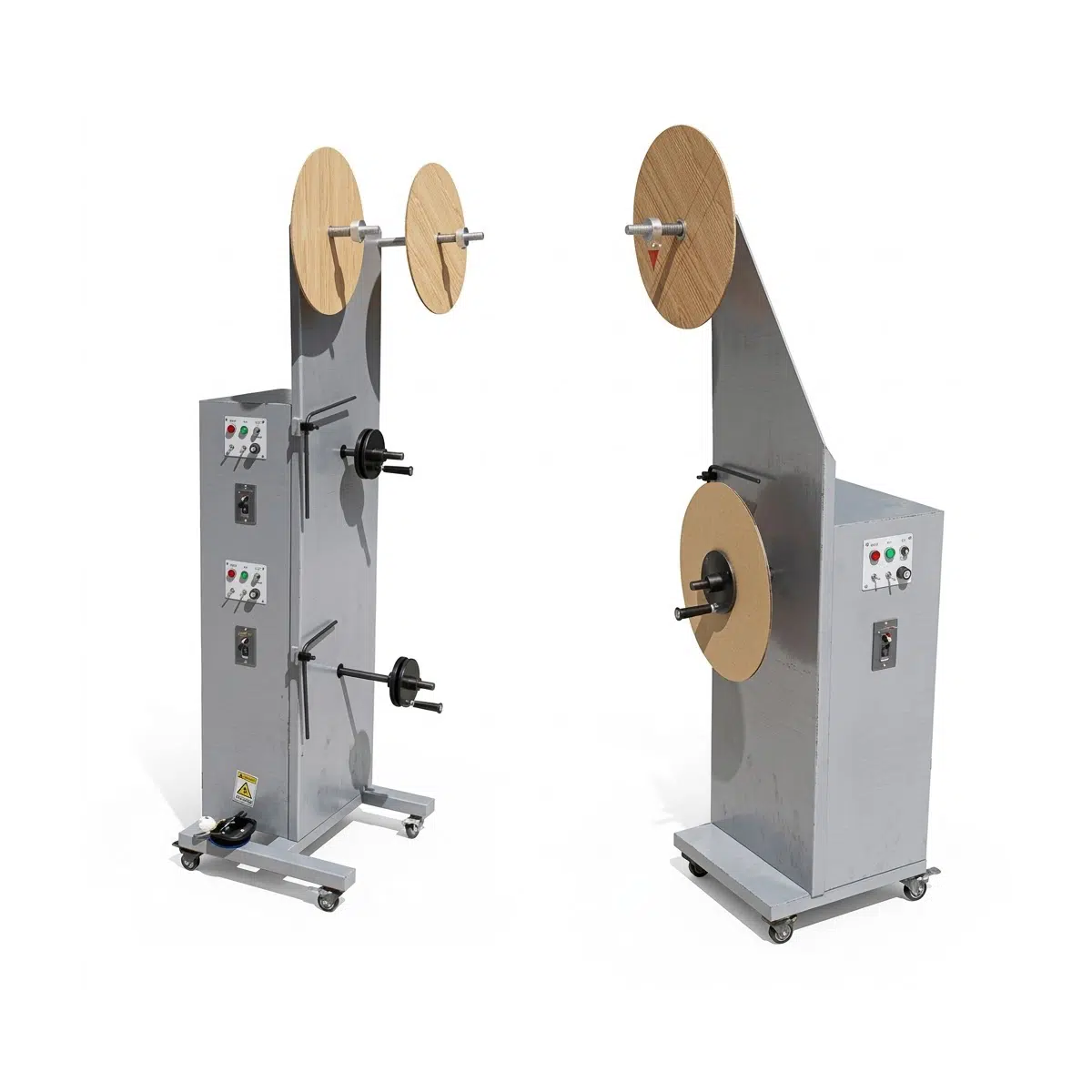

Сторона размещения
Покажите, с какой стороны подходит продукт и где оператор меняет катушку.
02

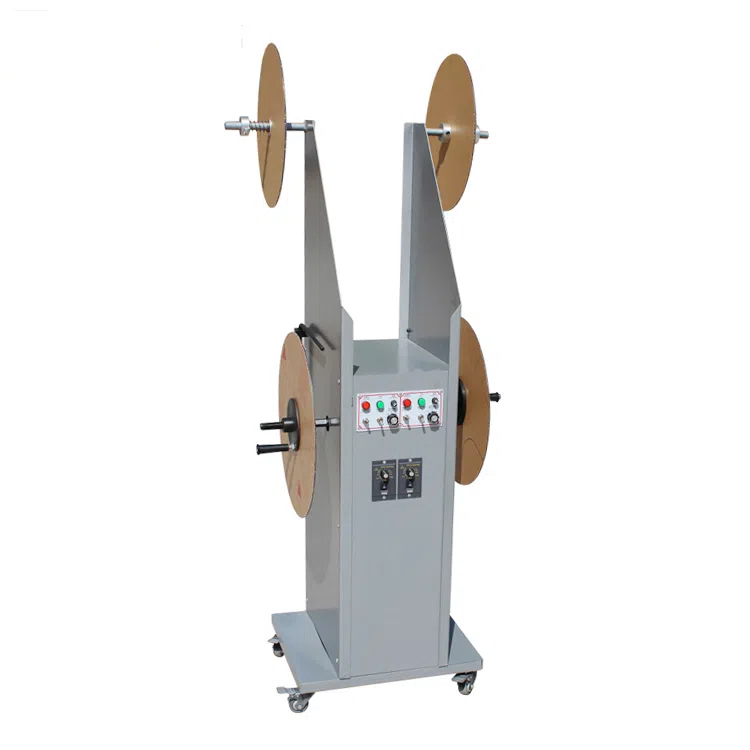

Взаимное положение
Для двух выходов передайте расстояние между ними и ожидаемый режим работы позиций.
03

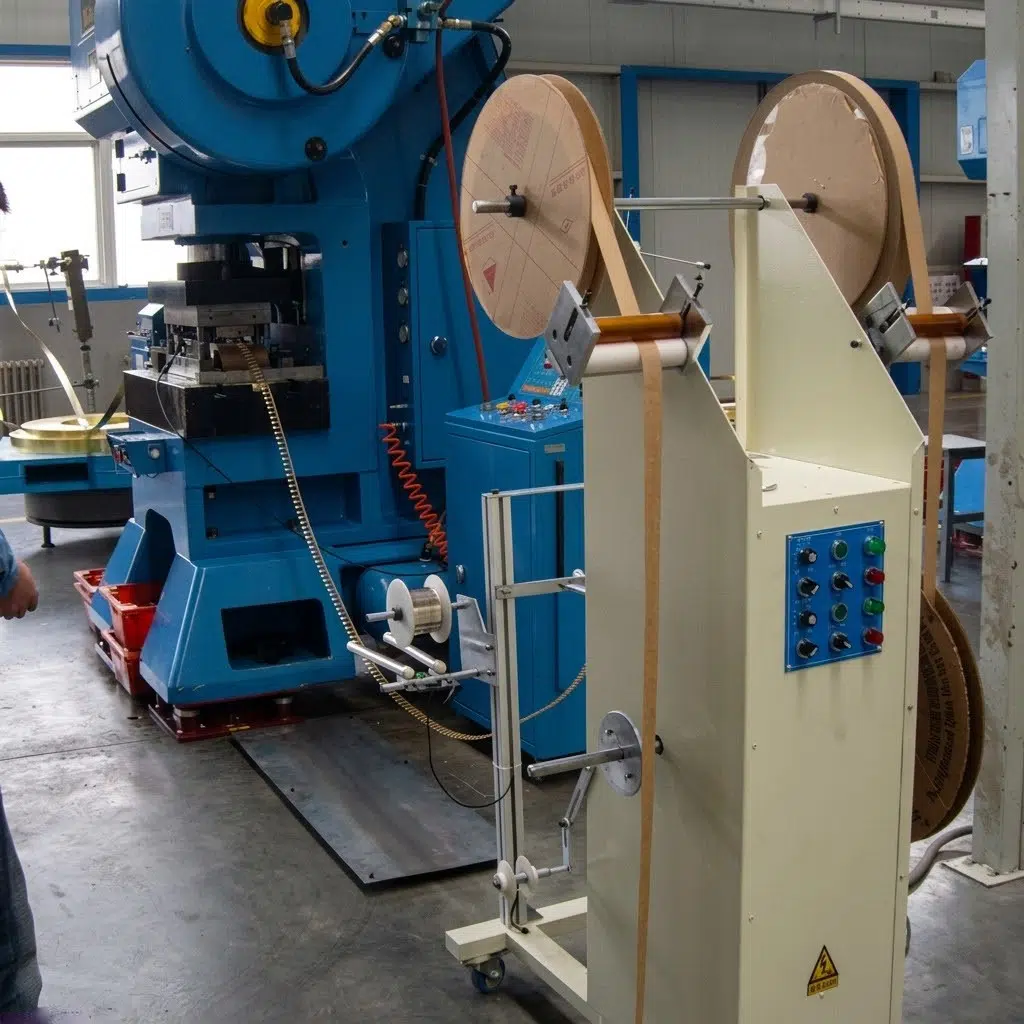

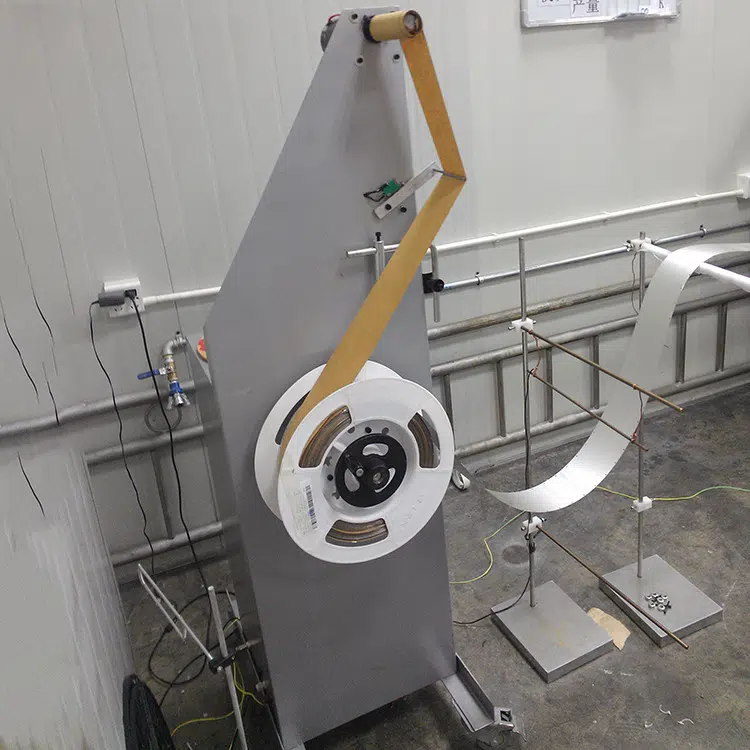

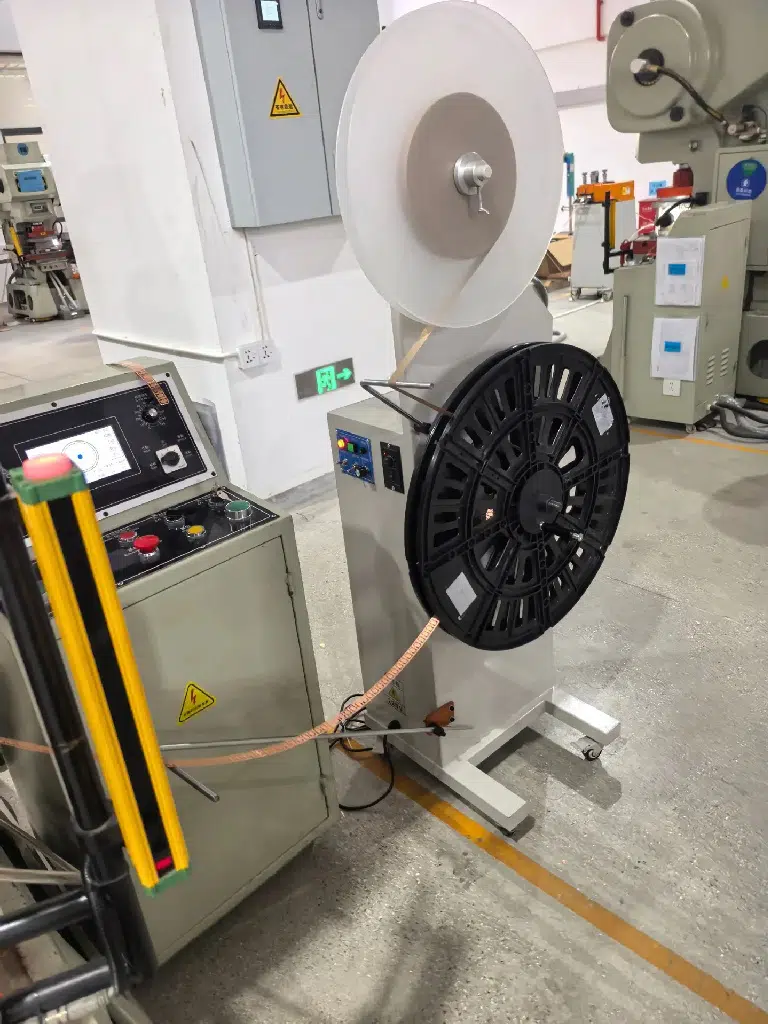

Место у линии
План участка нужен для проверки высоты выхода, прохода и зоны обслуживания.
Данные для первой рекомендации
Передайте продукт, катушку, режим и план участка
Эти сведения помогают проверить вертикальную ориентацию, выбрать одну или две позиции и отделить серийные элементы от опции и проектной компоновки.
- 01
Продукт
Фото или чертёж клеммной ленты; материал, ширина, толщина и шаг — только как ваши исходные данные.
- 02
Катушка
OD, ID, ширина, масса и чертёж сопряжения с валом.
- 03
Выходы
Один или два выхода и ожидаемый режим работы каждой позиции.
- 04
Рабочий темп
Фактическая скорость и непрерывный либо прерывистый характер выхода как условие для проверки.
- 05
Положение
Направление и высота выхода, план участка, проход и сторона смены катушки.
- 06
Бумага
Тип, ширина, размер рулона и предполагаемый маршрут прокладочной бумаги.
- 07
Обнаружение
Предпочтительный способ, поверхность продукта и доступная зона контроля.
- 08
Особые требования
Нужен ли счётчик, трёхосная башня или специальное расположение.
На форме нет загрузки файлов.Укажите основные значения ниже, а фото, чертёж и план передайте ответным письмом либо через WhatsApp.
Перед техническим предложением
Четыре вопроса о выборе VT/DVT
Ответы отделяют данные серии от условий, которые согласовываются по проекту.
Чем отличаются VT и DVT?
VT имеет одну вертикальную позицию намотки с нагрузкой 20 kg. DVT имеет две позиции с нагрузкой 20 kg × 2. Режим работы двух позиций и их связь с выходами линии нужно подтвердить для конкретного проекта.
Как понимать данные о скорости и наружном диаметре катушки?
Для серии указаны скорость до 20 m/min и наружный диаметр катушки Φ600–650 mm. Эти значения не заменяют проверку фактической катушки, продукта и рабочего режима.
Какие способы обнаружения и вал для бумаги указаны для серии?
Для серии указаны 12V электронное обнаружение или фотоэлектрический датчик, а также пассивный вал для прокладочной бумаги. Выбор способа обнаружения, маршрут бумаги и состав поставки подтверждают в предложении.
Счётчик и трёхосная башенная компоновка входят в обычную конфигурацию?
Счётчик указан как опция; объект и сигнал счёта нужно согласовать. Трёхосная башенная компоновка и специальные варианты размещения рассматриваются только как проектные решения.
Технический запрос VT/DVT
Покажите клеммную ленту, катушку и выход линии
HENLI сопоставит вертикальную схему, одну или две позиции, способ обнаружения и проектные ограничения с вашими исходными данными.
- Фото или чертёж продукта
- OD, ID, ширина и масса катушки
- Один или два выхода и рабочий темп
- Прокладочная бумага и её маршрут
- Направление, высота и план участка
- Счётчик или специальная компоновка, если нужны
