BSL Series · обозначение серии требует подтверждения

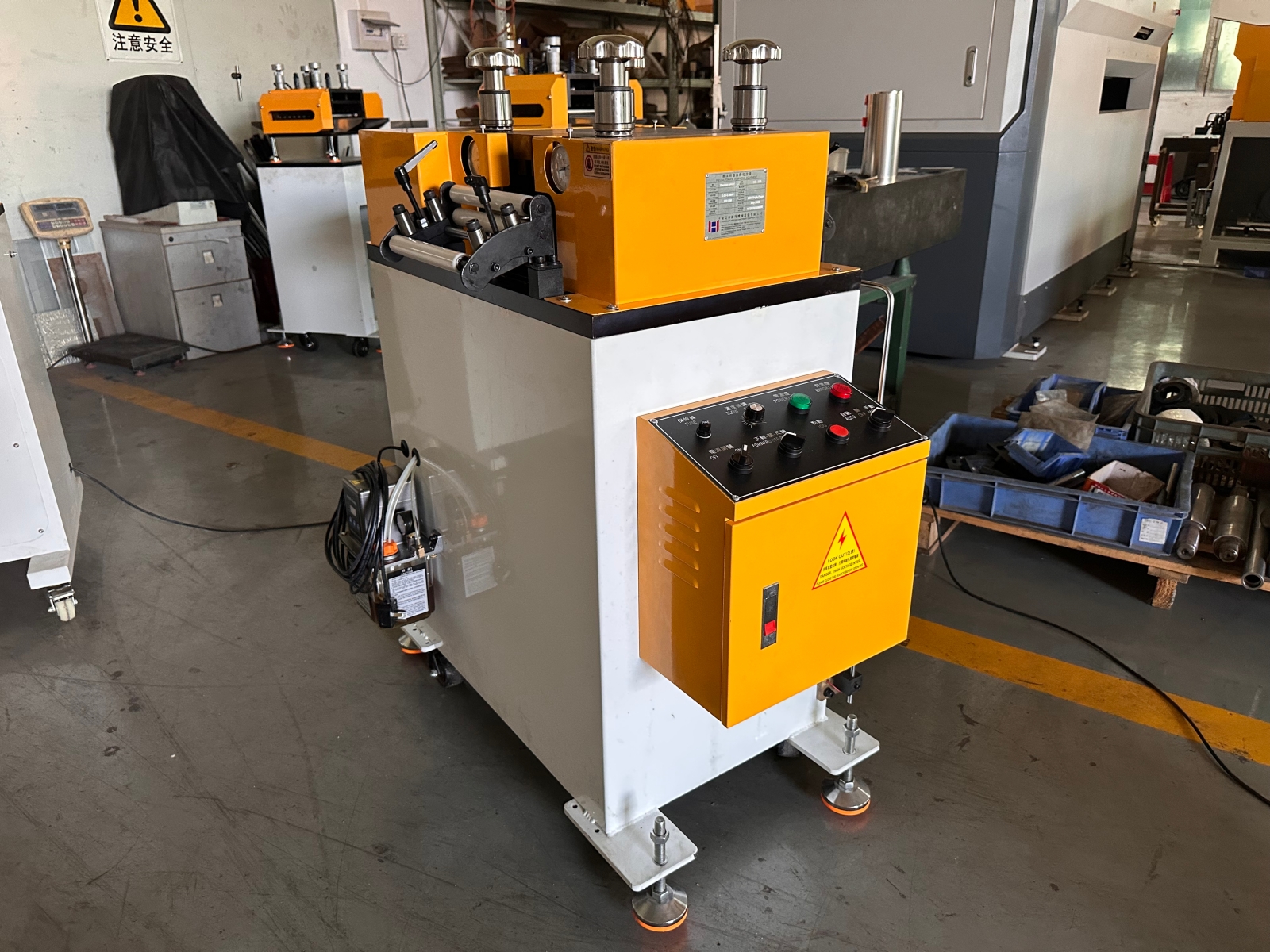

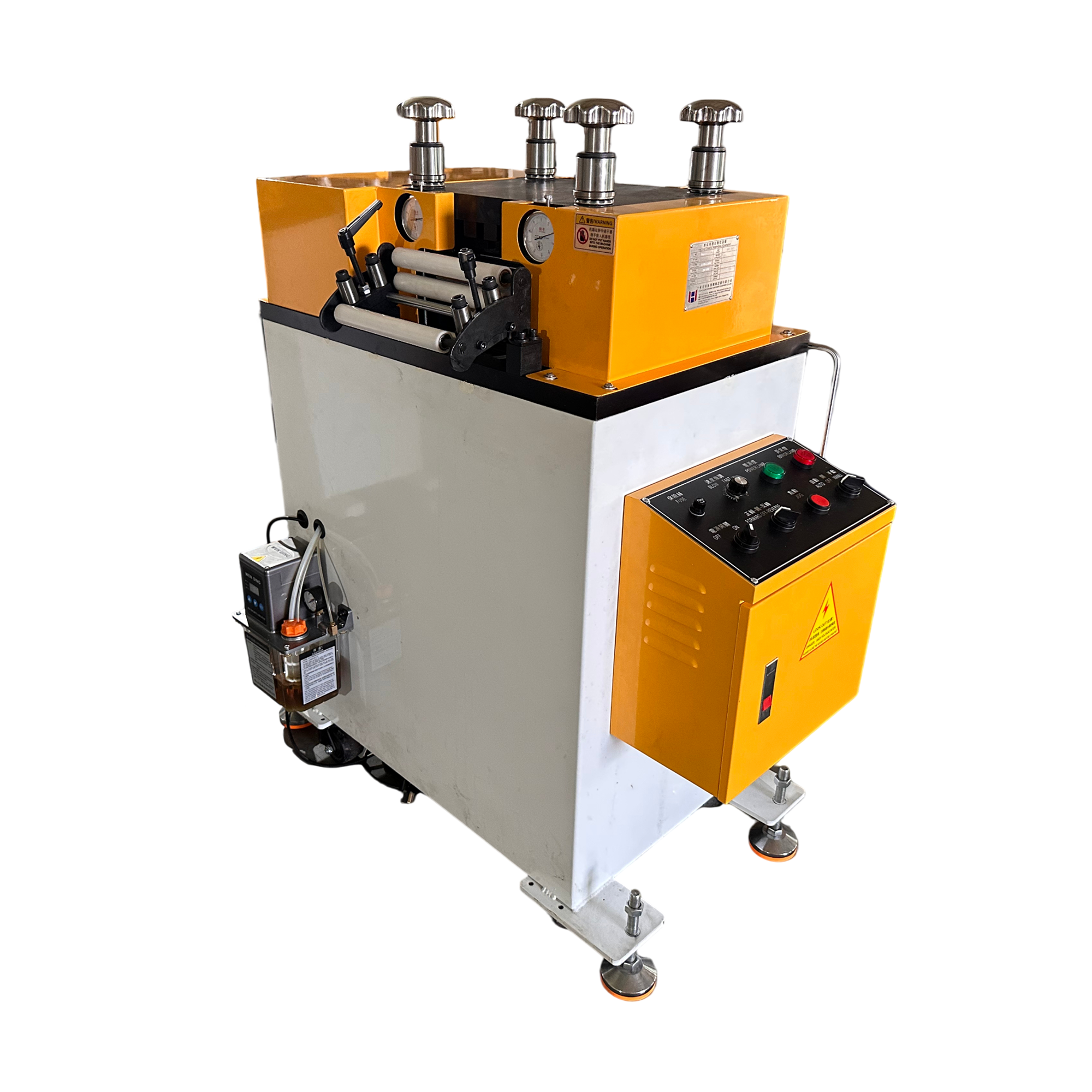

Правильная машина 6-Hi для сверхтонкой полосы 0,03–0,3 мм
Для меди, алюминия, нержавеющей стали, полосы с покрытием и материала для клемм, где перед высокоскоростной штамповкой важны плоскостность и сохранность поверхности.
Выбирайте тип 200, 300 или 400 мм по фактической ширине полосы и боковому запасу; также передайте прочность, состояние поверхности и требуемую плоскостность.
Когда выбирать 6-Hi
Выбирайте 6-Hi, если сверхтонкой полосе нужны малые ролики с опорой против прогиба
Эта машина работает с полосой 0,03–0,3 мм, когда недостаточная плоскостность, следы на поверхности или нестабильная подача могут привести к браку.
Толщина вашей полосы — 0,03–0,3 мм
Для материала толще 0,3 мм запросите машину большей производительности.
Поверхность входит в спецификацию
Блеск, покрытие, плакировка или мягкий металл требуют проверки контакта, чистоты, давления и направления.
Линии нужна стабильная подача
Темп пресса или подающего устройства, петля и допустимый дефект определяют необходимость дополнительной синхронизации.
Малый ролик + стабильная опора

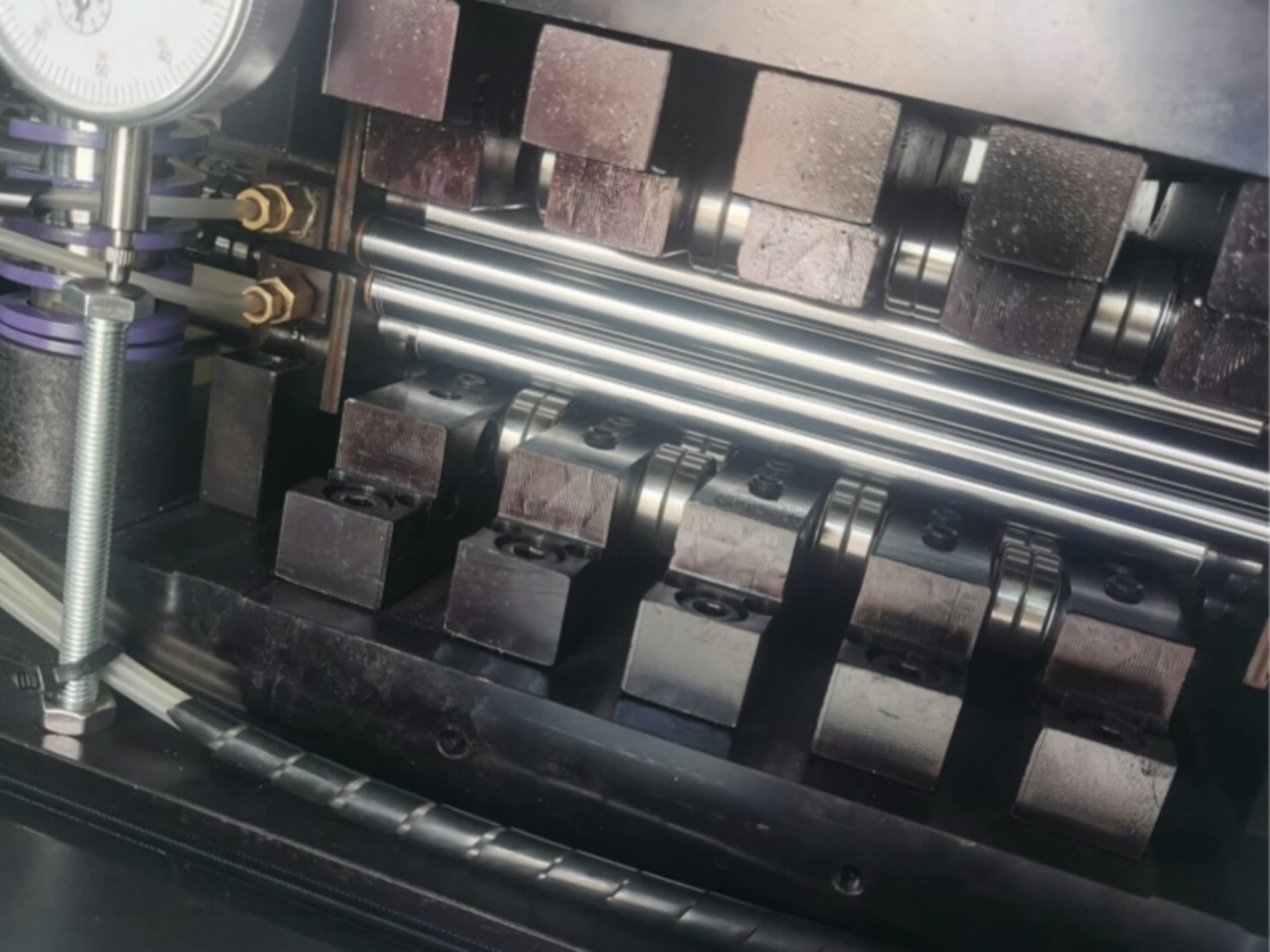

Рабочие ролики корректируют полосу; система 6-Hi контролирует их прогиб
Для большинства тонких полос используются 10 верхних и 11 нижних рабочих роликов Ø12 мм. Вариант Ø10 мм оценивают только для особенно тонкого, узкого или мягкого материала.
Выбирайте Ø12 мм для большинства тонких полос
Подтвердите результат по материалу, ширине, твёрдости и требуемой плоскостности.
Запросите оценку Ø10 мм для особых случаев
Этот вариант рассматривают, когда полоса особенно тонкая, узкая или мягкая и нужен меньший контактный диаметр.

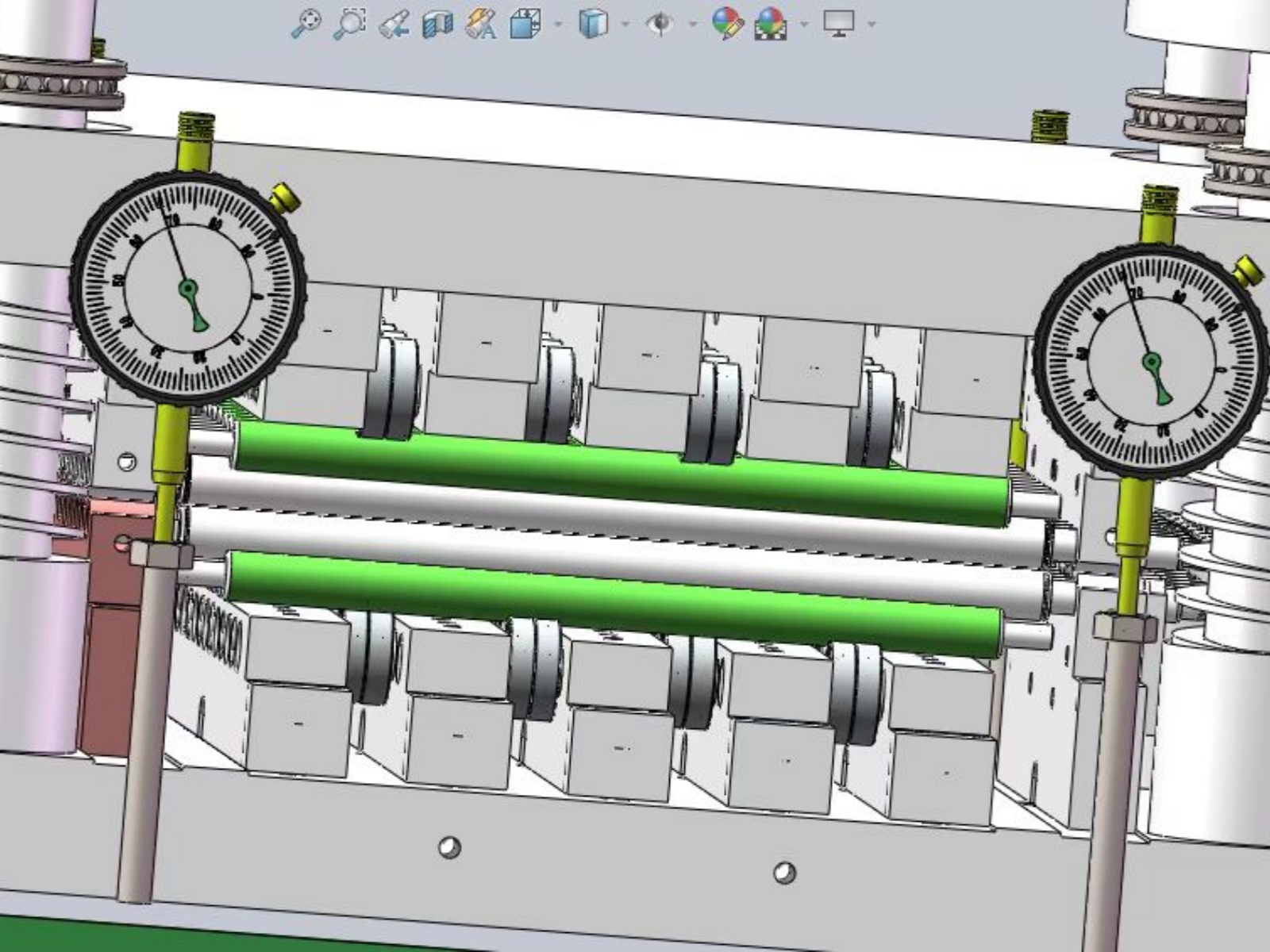

Сохраняйте верхнюю и нижнюю опору
Опорная система уменьшает прогиб рабочих роликов под давлением.
- Центральная зонаПуть полосы и рабочие ролики
- Верхние и нижние блокиОпора против прогиба
- Боковые индикаторыВидимая опорная точка настройки

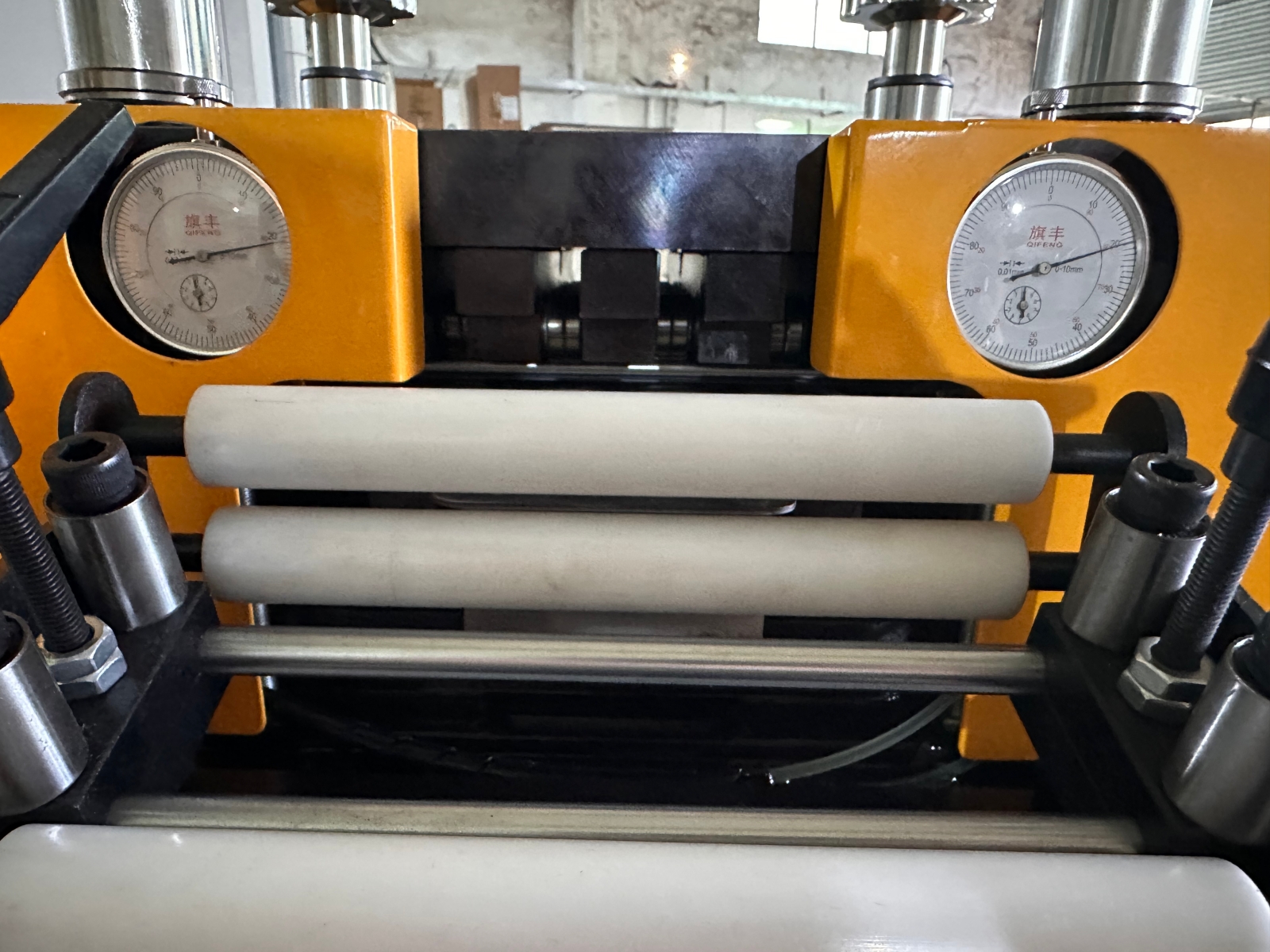

Контактный путь и поверхность
Плоскостность нельзя отделять от следов на поверхности

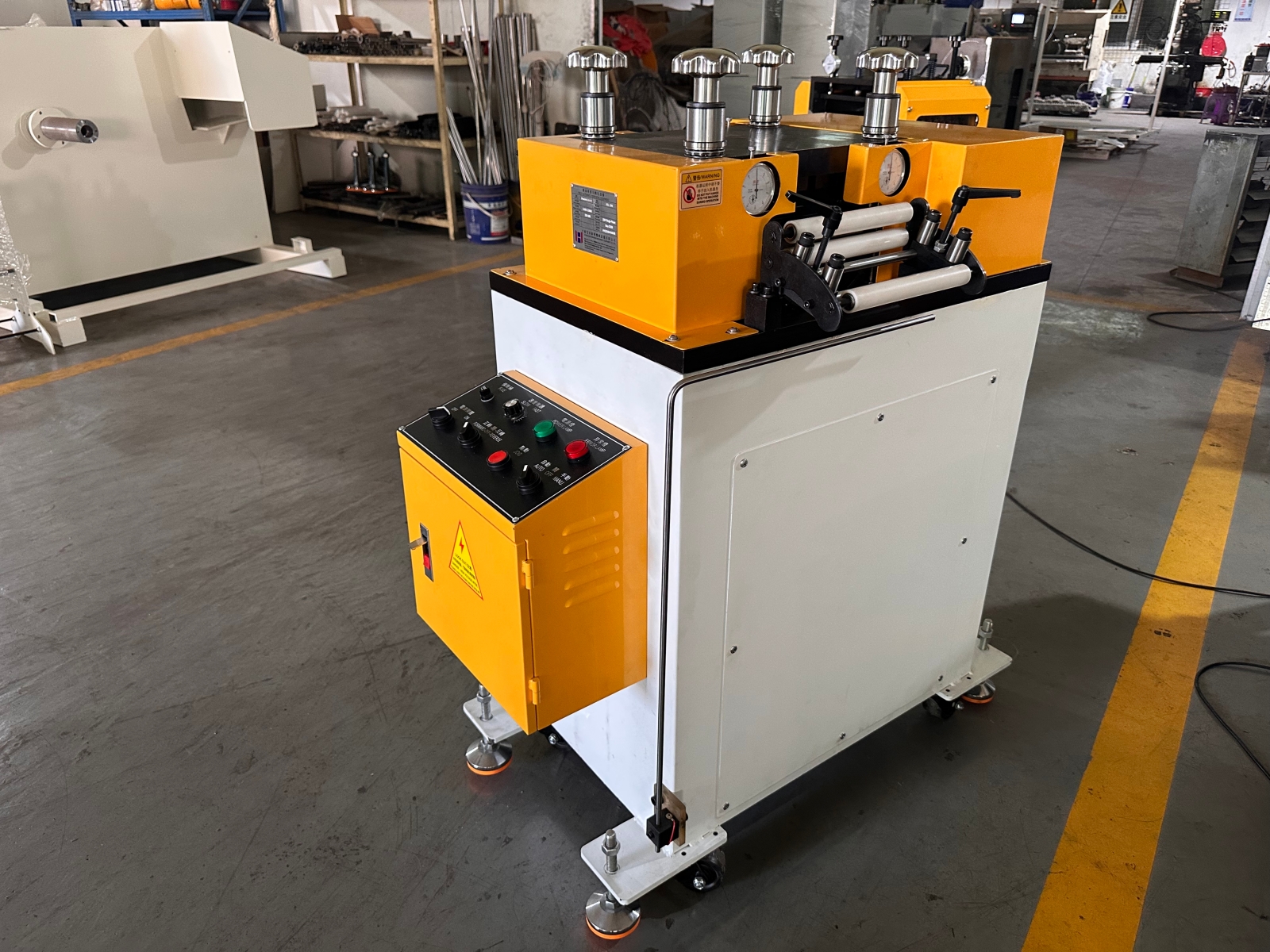

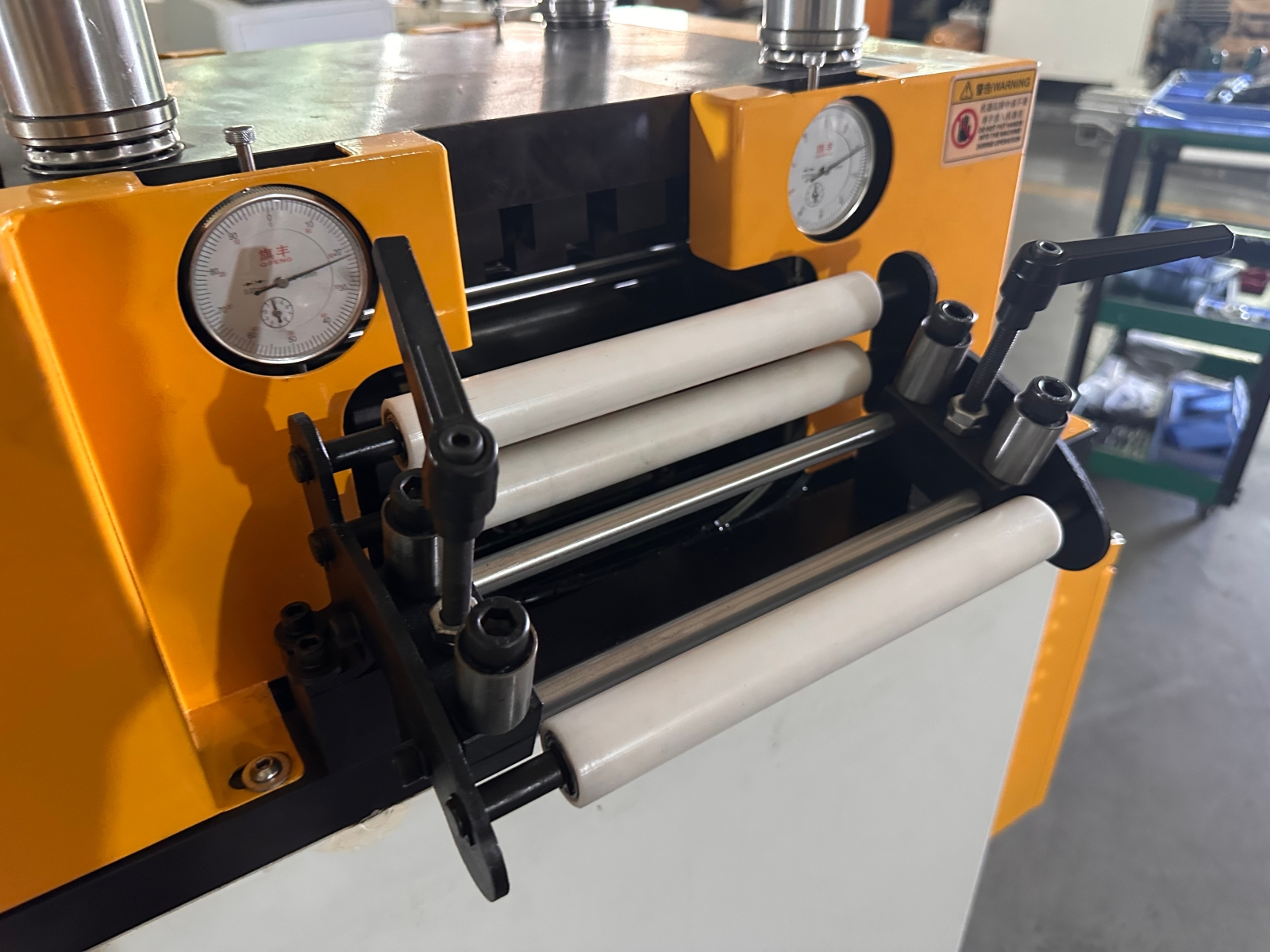

Входные ролики POM уменьшают агрессивность контакта, однако это не отменяет проверку чистоты, давления, направления и допустимого следа на готовой детали.
Передача, настройка и смазка
Непрерывность зависит не только от правильного блока
Жёсткая четырёхколонная рама служит основой; трансмиссия, повторяемая регулировка и циркуляционная смазка поддерживают стабильную работу между сменами материала и в длительном цикле.
01 · ПЕРЕДАЧА

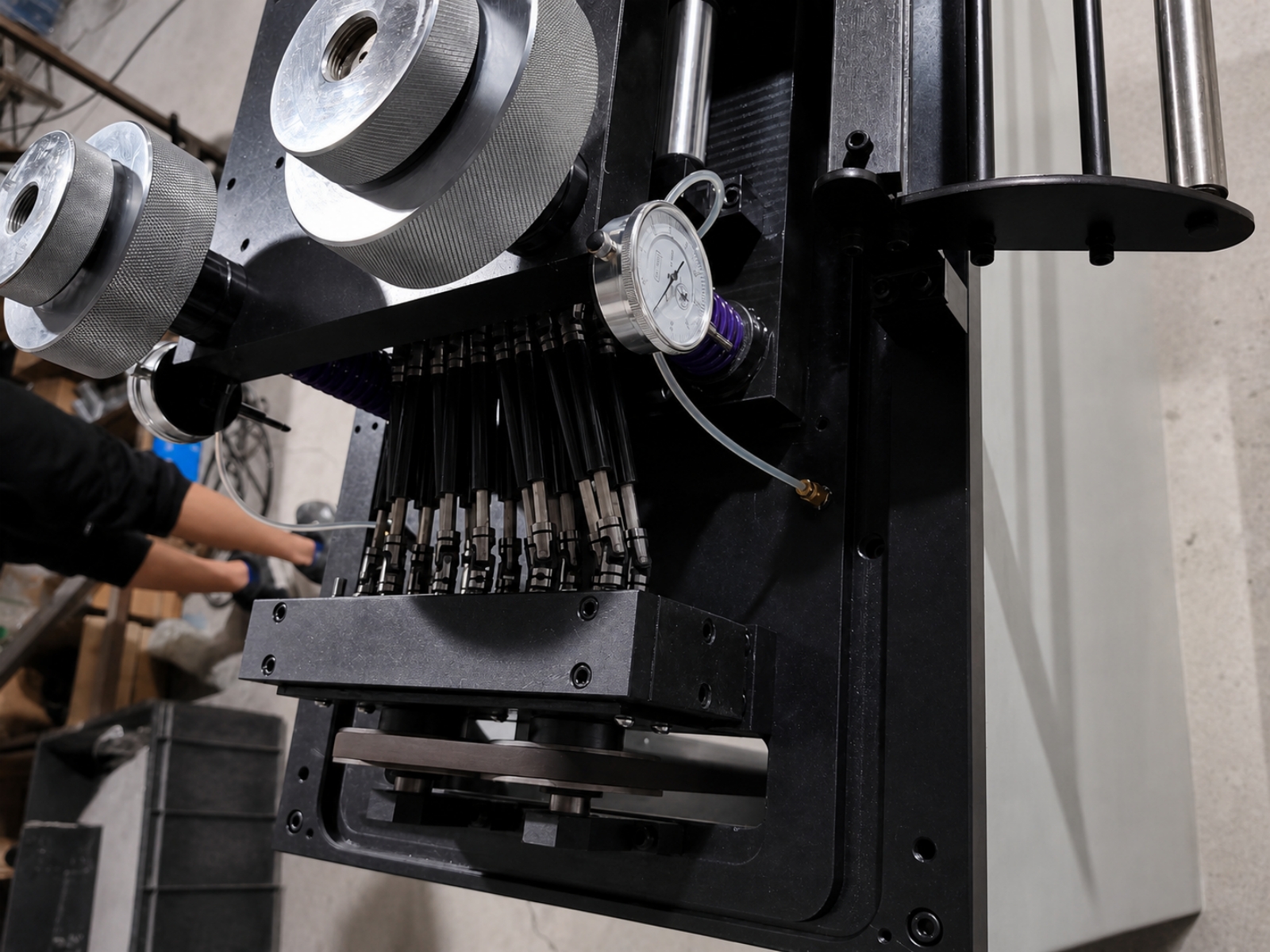

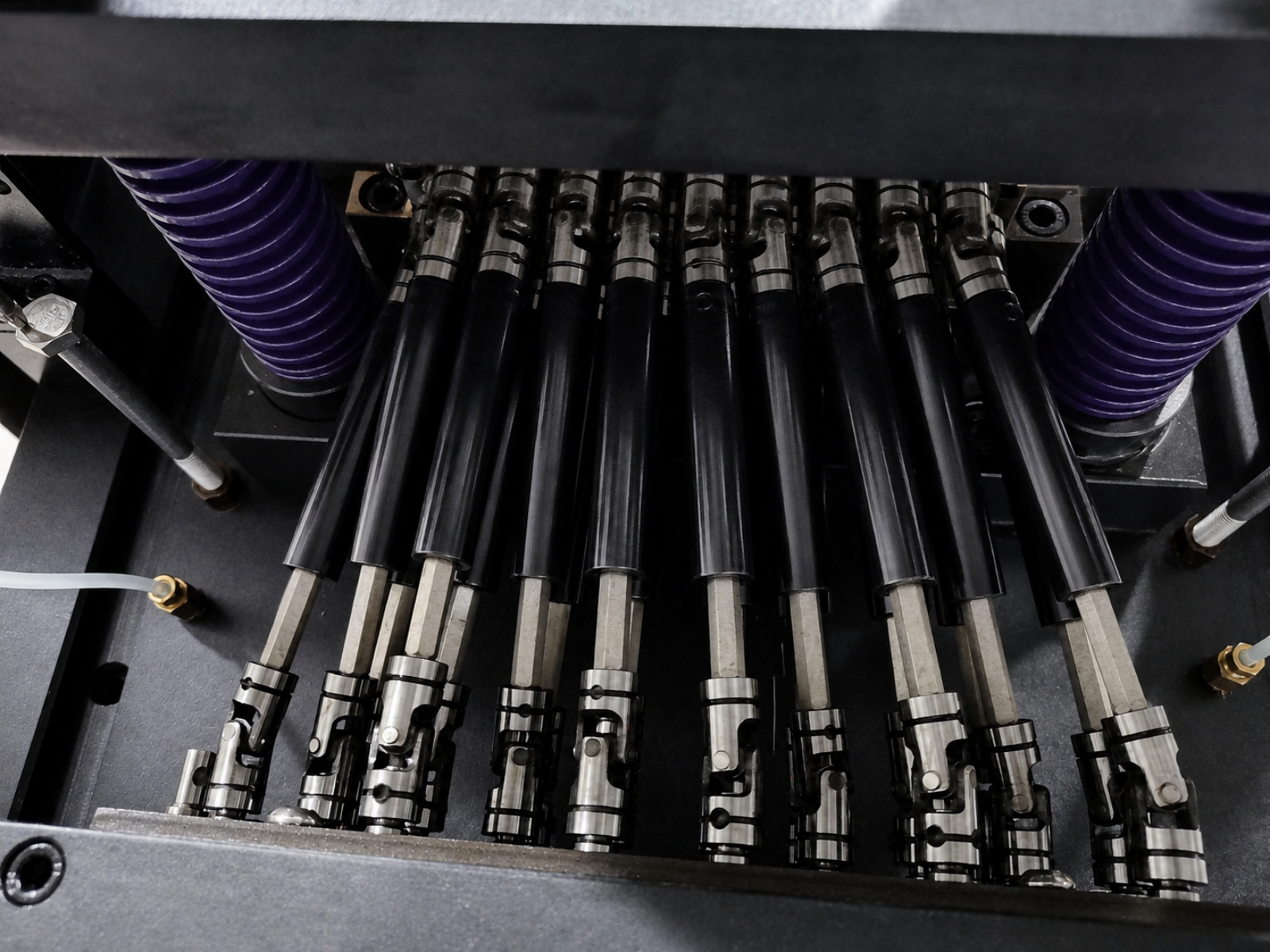

Редуктор передаёт привод через карданные шарниры
Согласованный привод рабочих роликов помогает вести тонкую полосу через блок без случайного проскальзывания.
02 · РЕГУЛИРОВКА

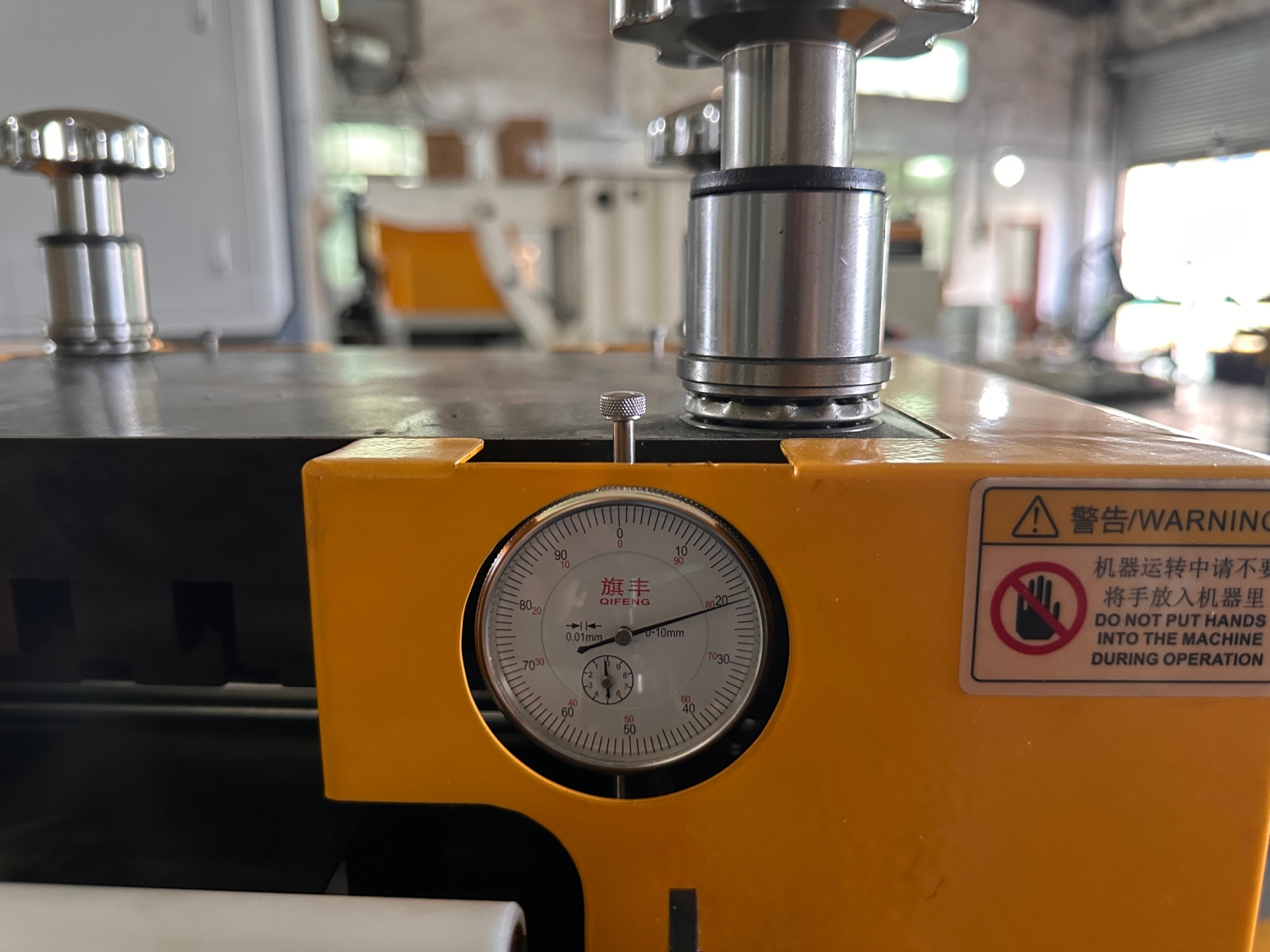

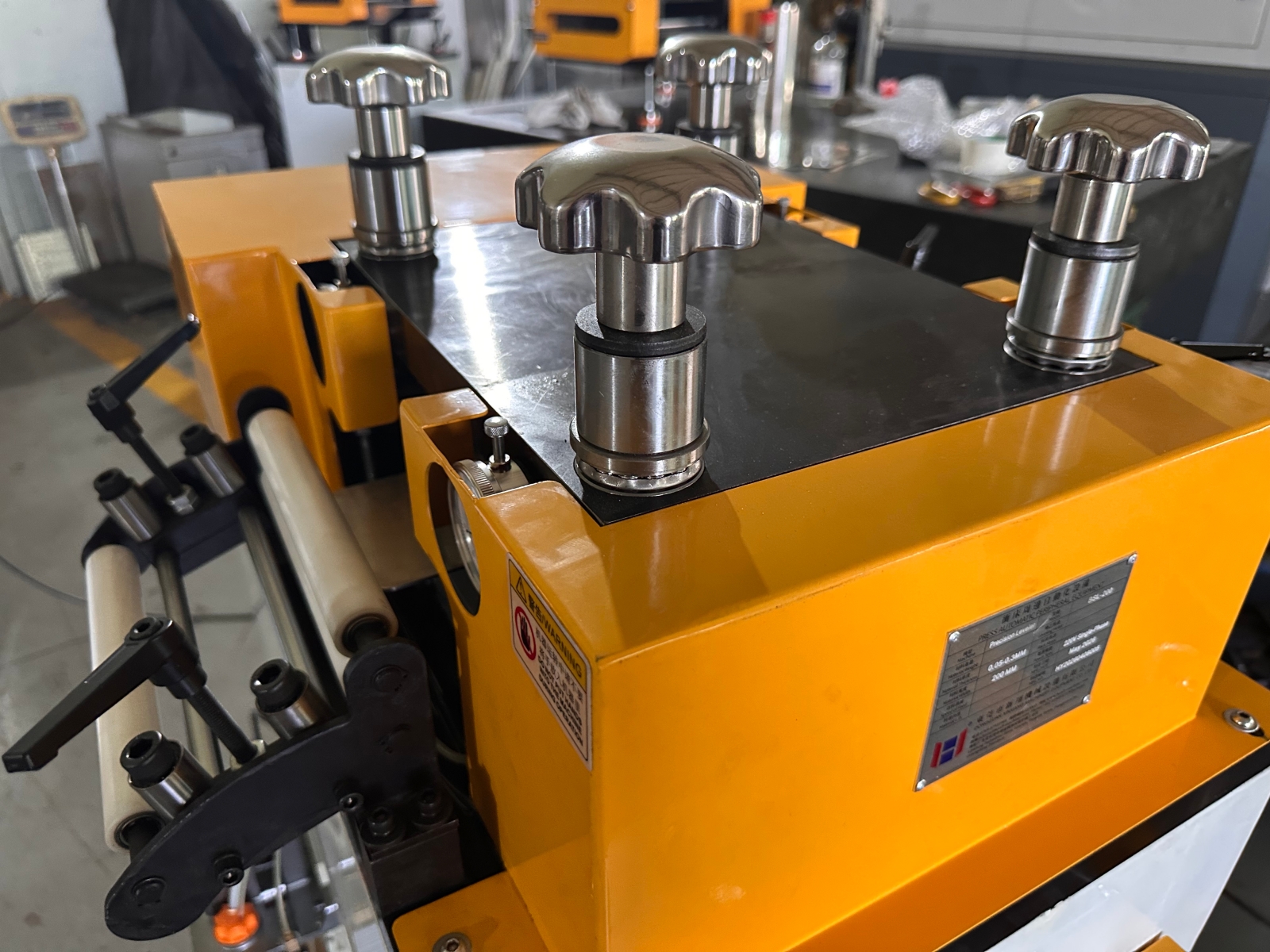

Маховики и индикаторы дают опорные позиции
Записывайте показания для каждой полосы и подтверждайте результат образцом: цифра на индикаторе — это повторяемая точка, а не гарантия плоскостности.
03 · СМАЗКА

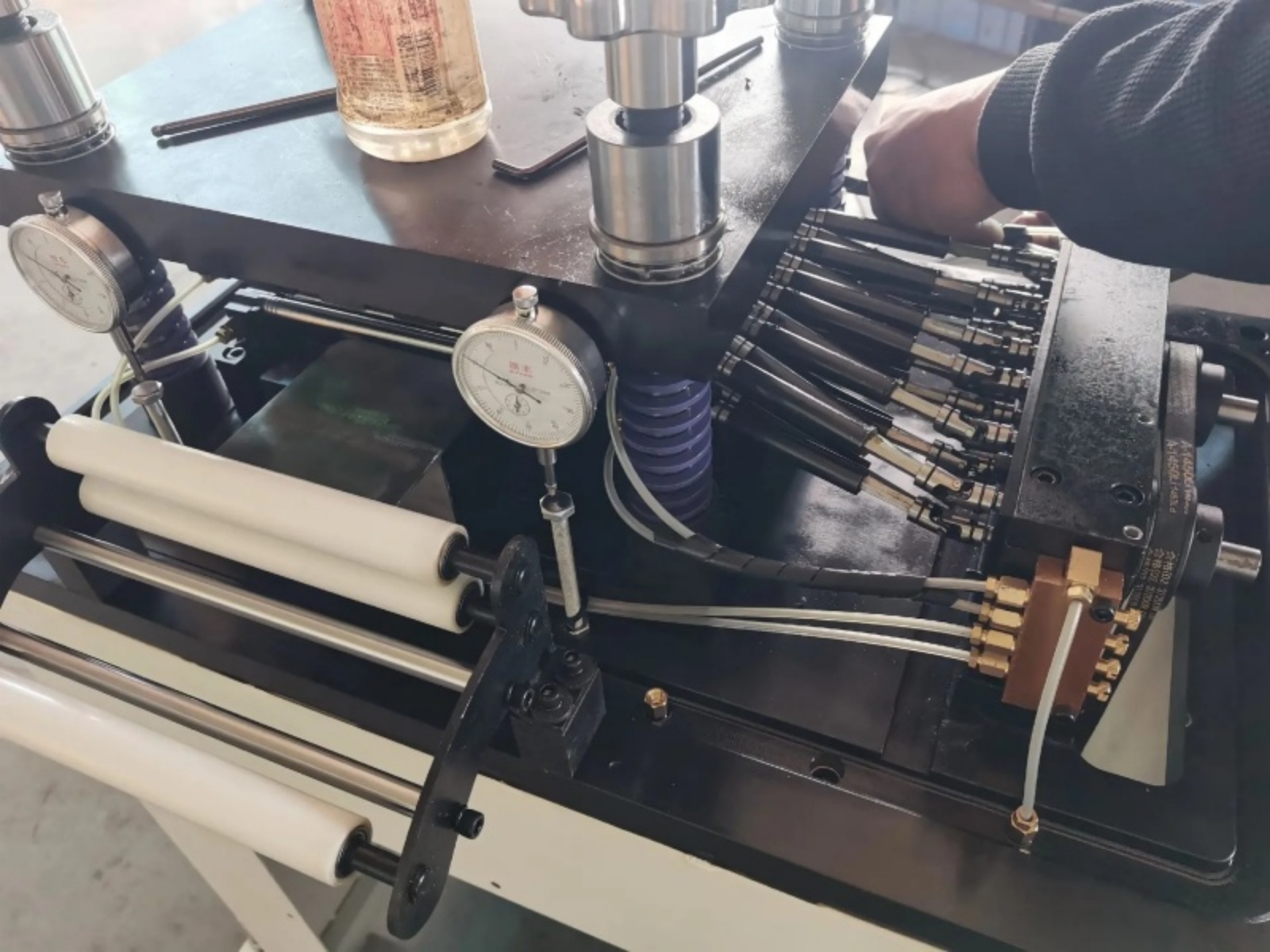

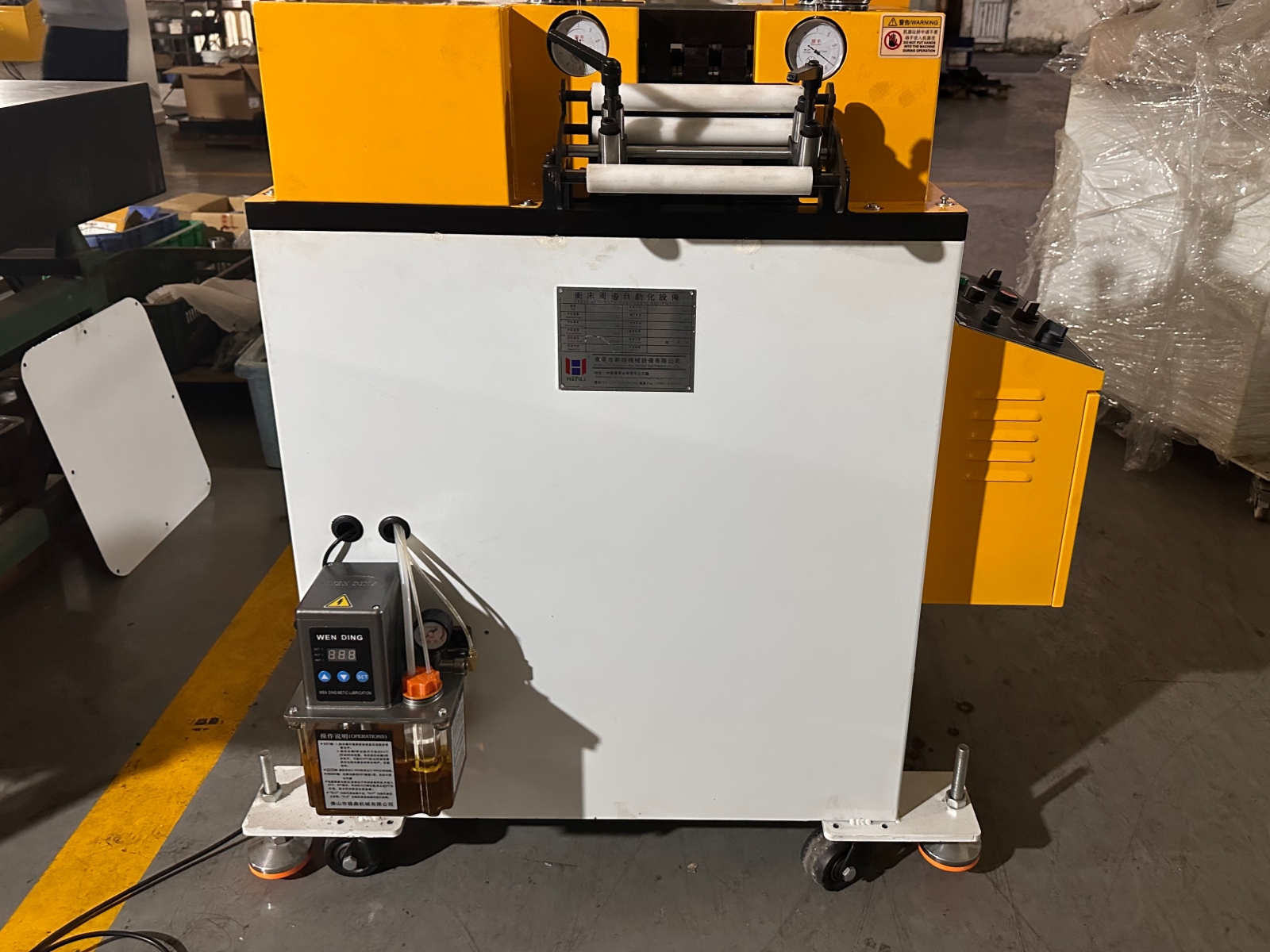

Автоматическая циркуляция поддерживает узлы
Система смазки входит в механическую логику машины и требует собственного контроля по регламенту эксплуатации.
Две независимые опции
Синхронизация петли и снятие защитной плёнки решают разные задачи
Не объединяйте их автоматически: датчик с VFD управляет темпом линии, а модуль снятия и намотки работает с плёнкой на поверхности рулона.
УСЛОВИЕ A · ТЕМП ЛИНИИ
Бесконтактное отслеживание и непрерывная синхронизация

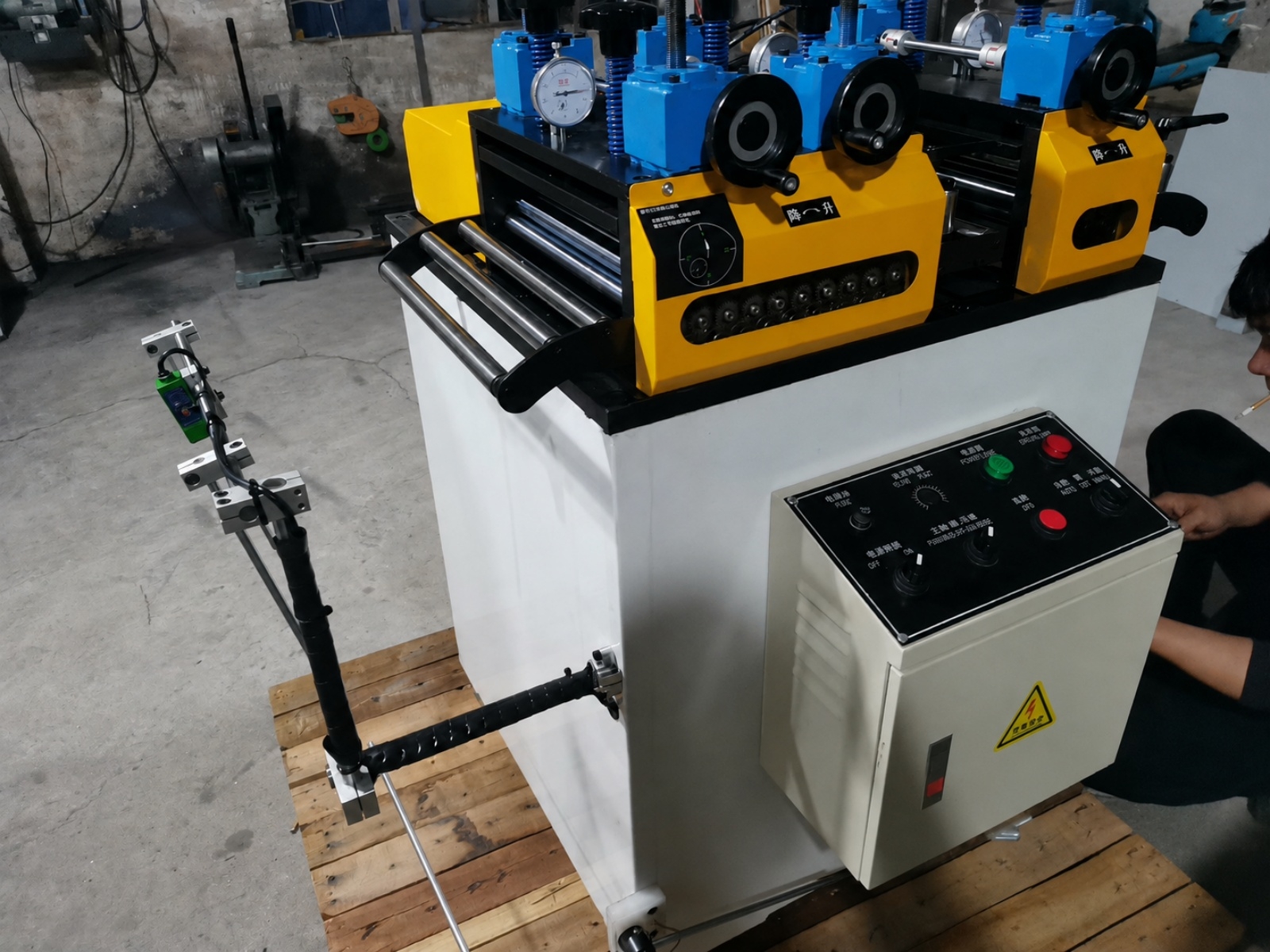

Лазерный или фотоэлектрический датчик отслеживает высоту петли; VFD согласует скорость с запросом подающего устройства или пресса.
Независимая опция для контроля высоты петли и регулирования скорости.
УСЛОВИЕ B · ЕСТЬ ПЛЁНКА

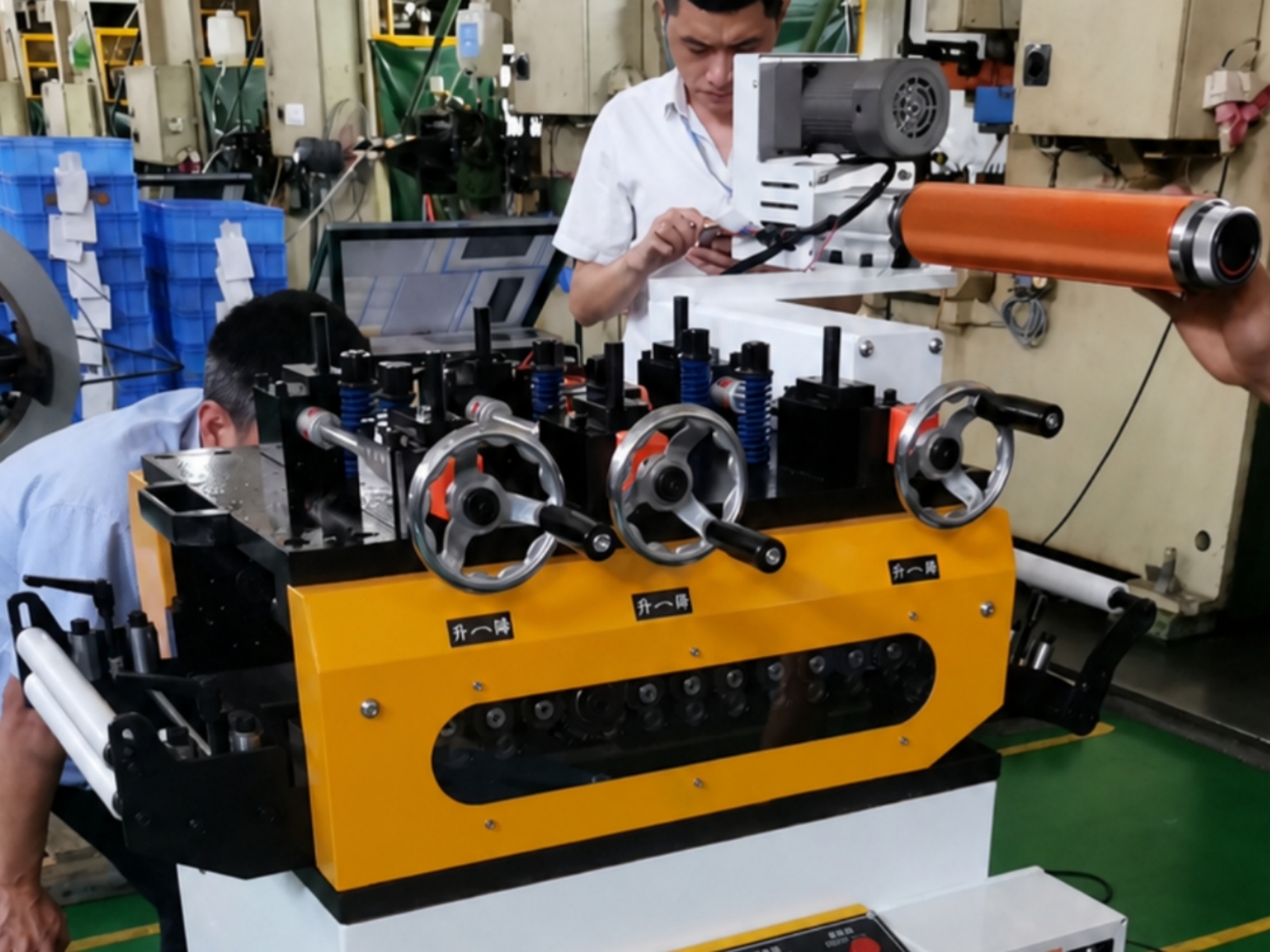

Снятие и намотка плёнки до правки
Модуль снимает защитную плёнку перед правильным блоком и наматывает её отдельно для непрерывной работы.
Независимая опция для отделения и намотки плёнки до входа полосы в блок.Выберите тип по реальной ширине
Типы 200, 300 и 400 мм используют одну логику 6-Hi
Числа в таблице обозначают тип по ширине, а не подтверждённые буквенно-цифровые модели. После ширины проверьте материал, прочность, поверхность, плоскостность и темп линии.
| Параметр | Тип 200 мм | Тип 300 мм | Тип 400 мм |
|---|---|---|---|
| Ширина материала | 0–200 мм | 0–300 мм | 0–400 мм |
| Толщина материала | 0,03–0,3 мм сверхтонкой полосы | ||
| Предпочтительные материалы | Медь, алюминий, нержавеющая, покрытая и клеммная полоса | ||
| Диаметр рабочего ролика | Ø12 мм стандартно; Ø10 мм опционально для особых случаев | ||
| Схема роликов | 10 верхних + 11 нижних | ||
| Опора | Верхняя и нижняя 6-Hi | ||
| Рама | Жёсткая четырёхколонная | ||
| Трансмиссия | Редуктор + карданные шарниры | ||
| Регулирование скорости | Частотный преобразователь (VFD) | ||
| Регулировка давления | Маховики + опорные показания индикаторов | ||
| Смазка | Автоматическая циркуляционная | ||
| Входные ролики | POM для защиты поверхности | ||
| Независимые опции | Непрерывная синхронизация; снятие и намотка плёнки | ||
Обозначение серии требует подтверждения. В формальной схеме источника указано «BSL Series», а таблица публикует только типы шириной 200, 300 и 400 мм; поэтому буквенно-цифровые модели здесь не создаются.
Применения
6-Hi выбирают там, где малая толщина сочетается с требованиями к поверхности и подаче
Каждое применение всё равно проверяется по фактической ширине, прочности, дефекту, покрытию и следующему оборудованию.
Штамповка клемм
Медная, латунная, нержавеющая или покрытая полоса 0,03–0,3 мм перед высокоскоростным прессом.
Разъёмы и контактные детали
Узкая полоса 0,03–0,3 мм для разъёмов, контактов, экранов и точных штампованных компонентов.
Чувствительная поверхность
Блестящий, мягкий, покрытый или плакированный материал 0,03–0,3 мм, на котором след может сделать деталь непригодной.
Непрерывная линия тонкой полосы
Правка 0,03–0,3 мм перед сервоподачей NC, грейферной подачей или прессовым подающим узлом.
Расчёт по данным линии
Опишите полосу и результат вместо запроса «нужна 6-Hi»
Фотография материала, технический лист или образец с дефектом помогают выбрать ширину, диаметр роликов и независимые опции.
- 01Материал и геометрия
Марка, толщина в диапазоне 0,03–0,3 мм, ширина и прочность, если известна.
- 02Поверхность и дефект
Отделка, покрытие, плёнка, недопустимый след и целевая плоскостность.
- 03Интеграция
Скорость, петля, подающее устройство, пресс, направление движения и доступное место.
Вопросы перед выбором
Диаметр роликов, ширина и независимые опции
Для каких материалов подходит правильная машина 6-Hi?
Для медной, алюминиевой, нержавеющей, покрытой и клеммной полосы толщиной 0,03–0,3 мм, когда важны плоскостность, контакт с поверхностью и стабильность подачи.
Когда выбирать рабочие ролики Ø10 мм вместо стандартных Ø12 мм?
Ø12 мм подходит для большинства тонких полос. Попросите HENLI оценить Ø10 мм, если полоса особенно тонкая, узкая или мягкая; до выбора пришлите образец и данные материала.
Можно ли обрабатывать материал толще 0,3 мм?
Не выбирайте эту 6-Hi для толщины более 0,3 мм. Передайте ширину, прочность, требования к поверхности и скорость, чтобы подобрать машину большей производительности.
Полностью ли ролики POM исключают риск следов?
Нет. Они делают контакт менее агрессивным, однако всё равно нужно контролировать чистоту, давление, направление, отделку и допустимый дефект готовой детали.
Синхронизация и снятие плёнки — одна опция?
Нет. Бесконтактное отслеживание управляет высотой петли и темпом линии. Снятие и намотка нужны, когда на рулоне есть защитная плёнка. Эти опции можно заказывать независимо.
Какие данные нужны HENLI для расчёта?
Материал, толщина 0,03–0,3 мм, ширина, прочность, если известна, отделка, целевая плоскостность, скорость, компоновка пресса или подающего устройства и наличие защитной плёнки.
