Прецизионная правильная машина SSL для листа и рулонной полосы

Её не выбирают по одной толщине. HENLI сопоставляет материал, ширину, диаметр роликов, поверхность, дефект плоскостности и способ подачи, чтобы конфигурация давала повторяемый результат в производстве.

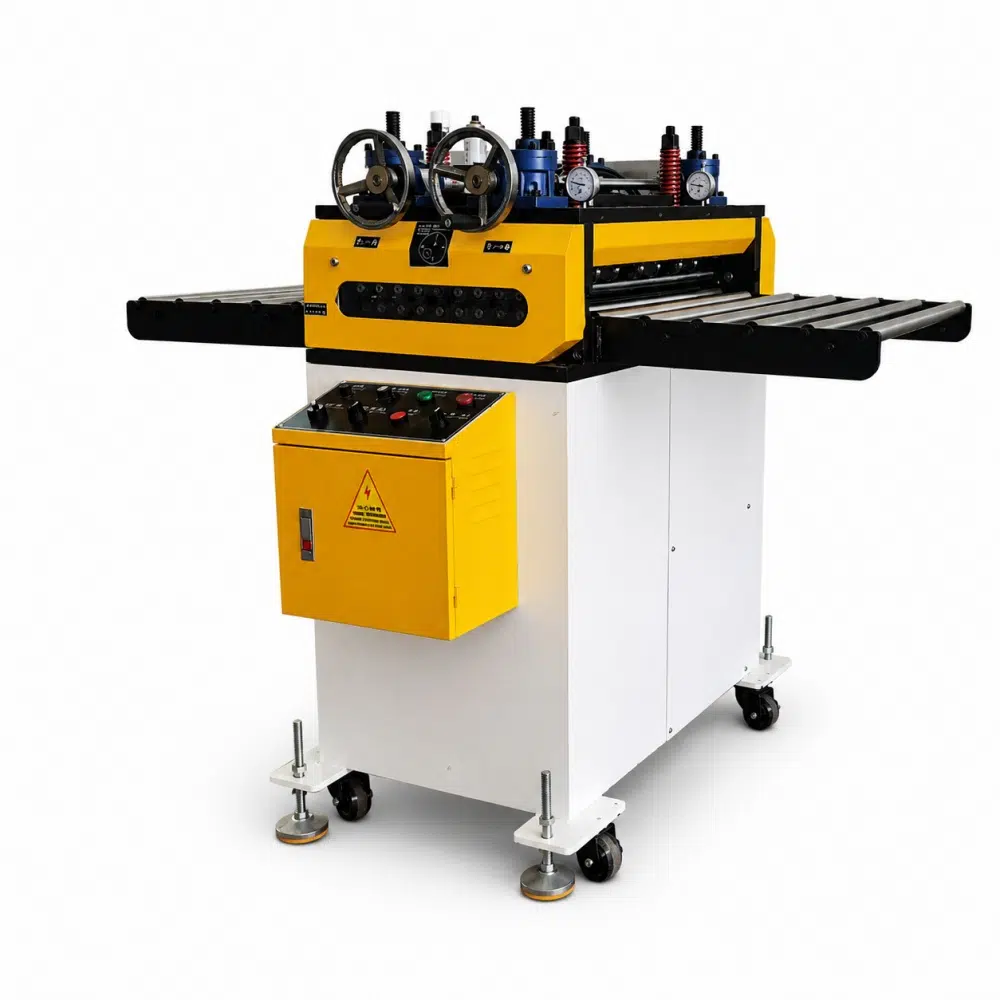

Прецизионная правильная машина HENLI SSL с входным и выходным столами — SSL · референсная конфигурация**Рабочие и опорные ролики подбирают под материал**

Опубликованный диапазон семейства0,03–6,0 мм

Документированная группа SSLSSL-100 → SSL-400

Опубликованные референсные диаметрыØ20 / Ø32 / Ø40 / Ø48 / Ø54 мм

Форма подачиРулонная полоса или лист

Диапазон 0,03–6,0 мм относится ко всему семейству. Нельзя считать, что его целиком перекрывает одна машина.

Определить маршрут подбора Отправить данные материала

Единицы на всей странице. Исходные данные метрические.

Сначала определите дефект

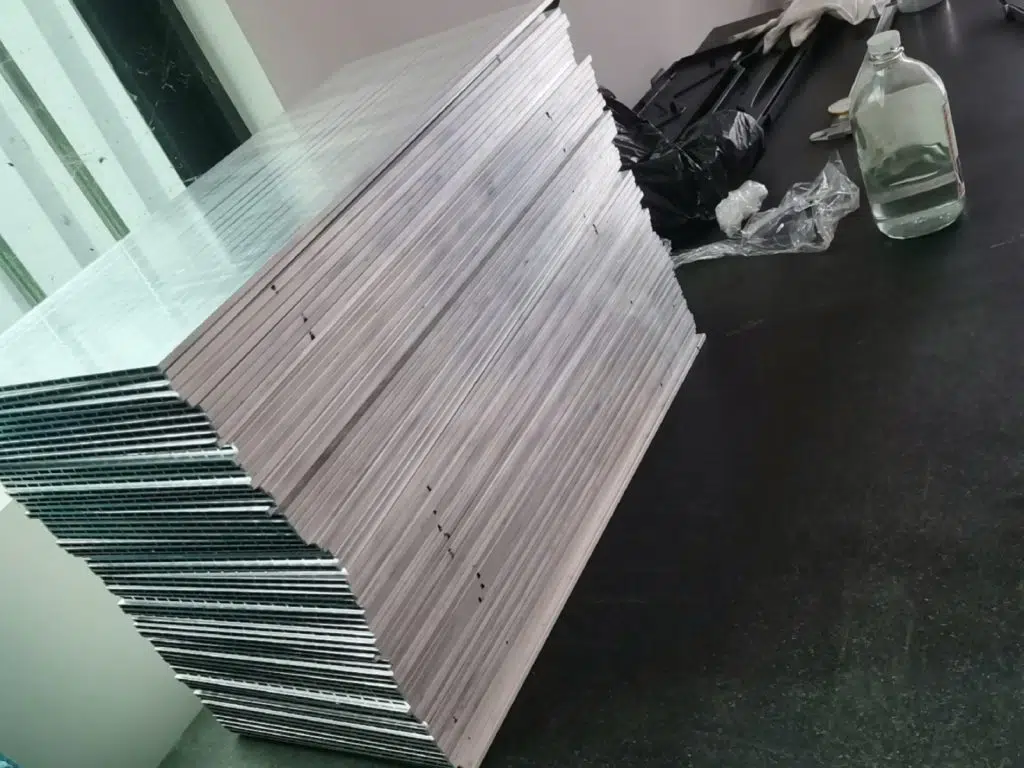

Понятие «плоская деталь» определяет выбор машины

Память рулона, волнистость кромок, поперечная кривизна, скручивание, остаточные напряжения и следы на поверхности не всегда исправляются одинаковым давлением и одним блоком роликов.

Какой дефект появляется?

Пришлите фото сбоку и спереди или видео, где видно, поднимается ли лист, опускается, скручивается или идёт волнами.

Какую поверхность нужно сохранить?

Укажите, полирована ли она, имеет ли покрытие, краску или плакирующий слой, и какие следы недопустимы.

Какой процесс идёт дальше?

Штамповка, рубка, резка в размер, тиснение или сборка требуют разных результата и темпа.

Пять взаимосвязанных данных

Не выбирайте только по толщине

Материал, ролики, форма подачи, поверхность и линия должны описывать один и тот же проект.

МатериалТолщина, ширина и прочность
РоликиДиаметр, количество и опорные ролики
ВходРулонная полоса или лист
ПоверхностьОтделка, чистота и контакт
ЛинияСкорость и следующее оборудование

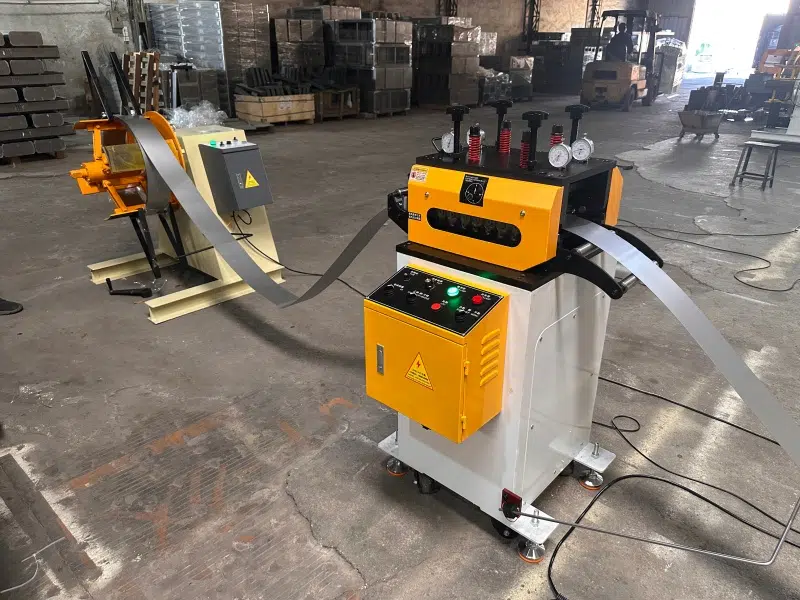

Машина SSL работает с металлической полосой в цехе HENLI — Общий вид помогает проверить вход, выход, органы управления и место для работы.

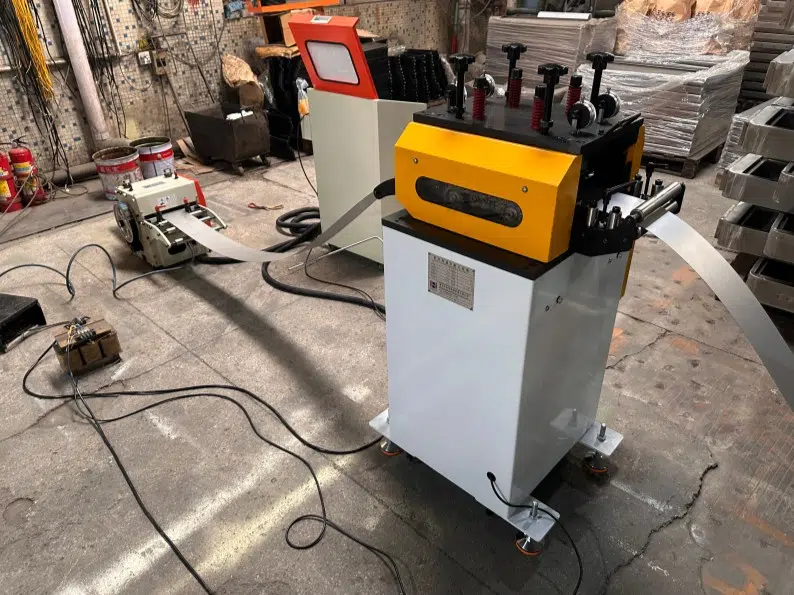

Машина SSL, установленная в цехе, вид под углом — Высота, столы и сторона выгрузки должны совпадать с реальной компоновкой цеха.

Два способа подачи

Непрерывная рулонная полоса и отдельный лист требуют разных систем обращения

Материал может быть одинаковым, но форма его подачи к роликам меняет автоматизацию, опору и данные для расчёта.

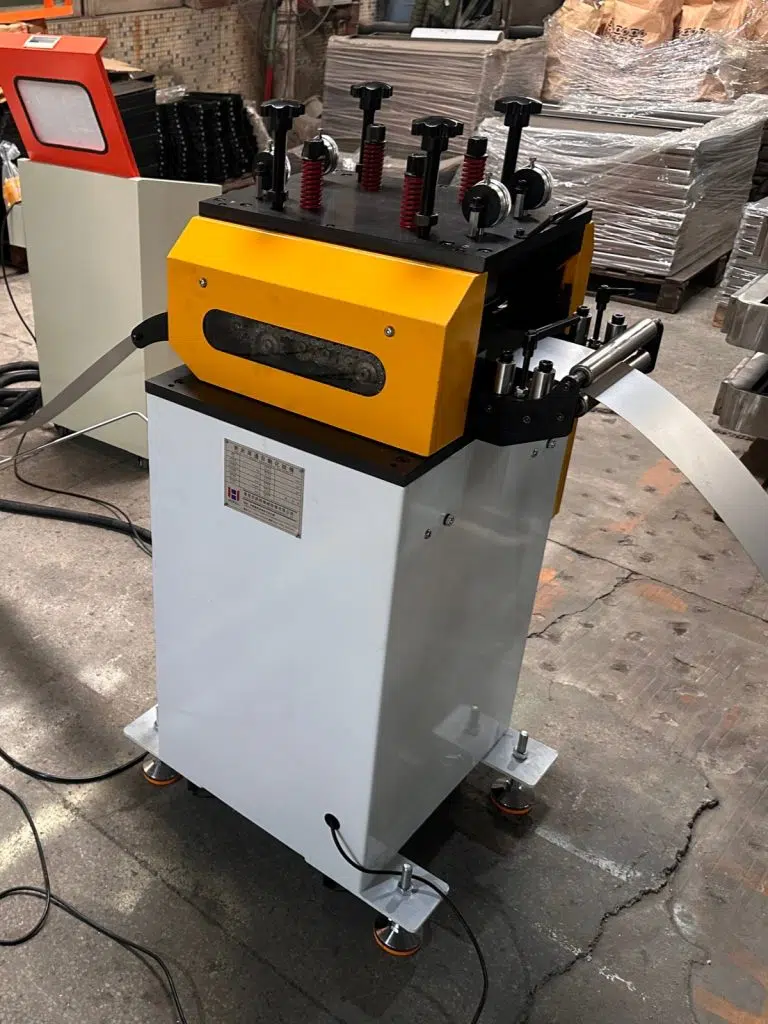

РУЛОННАЯ ПОЛОСА

Согласуйте разматыватель, петлю и следующий процесс

В рулонном режиме машина работает с разматывателем, петлёй, подающим устройством и последующим процессом.

Синхронизация и скорость линии
ID, OD и масса рулона
Шаг подачи и защита поверхности

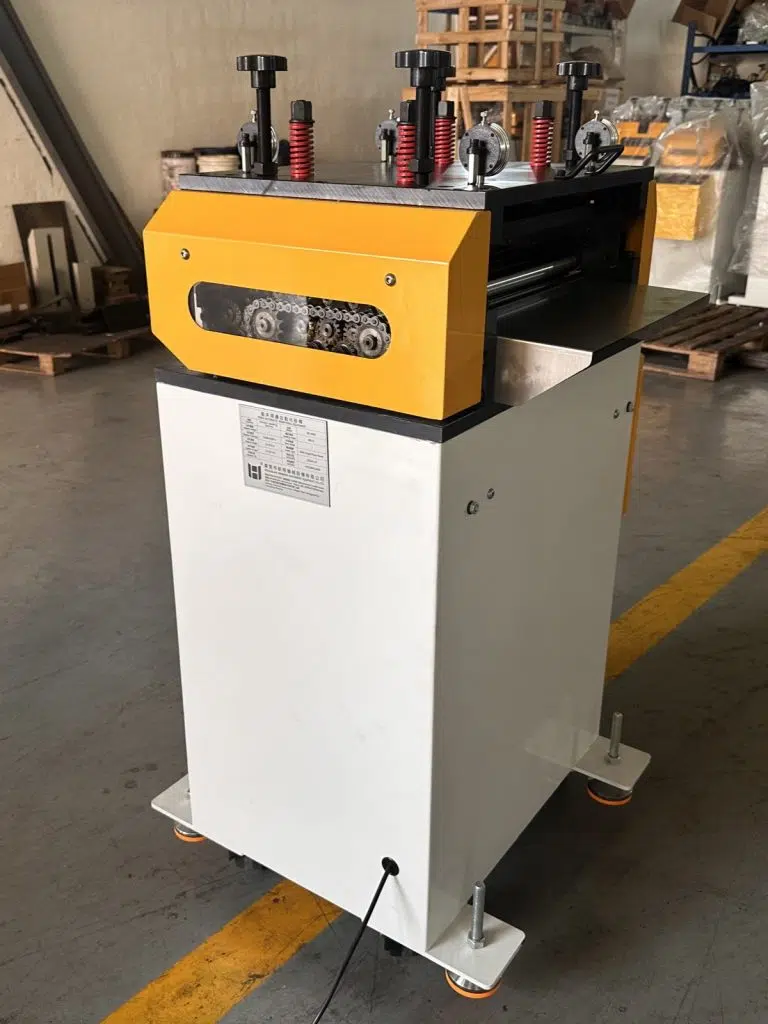

Машина SSL для обработки отдельных листов

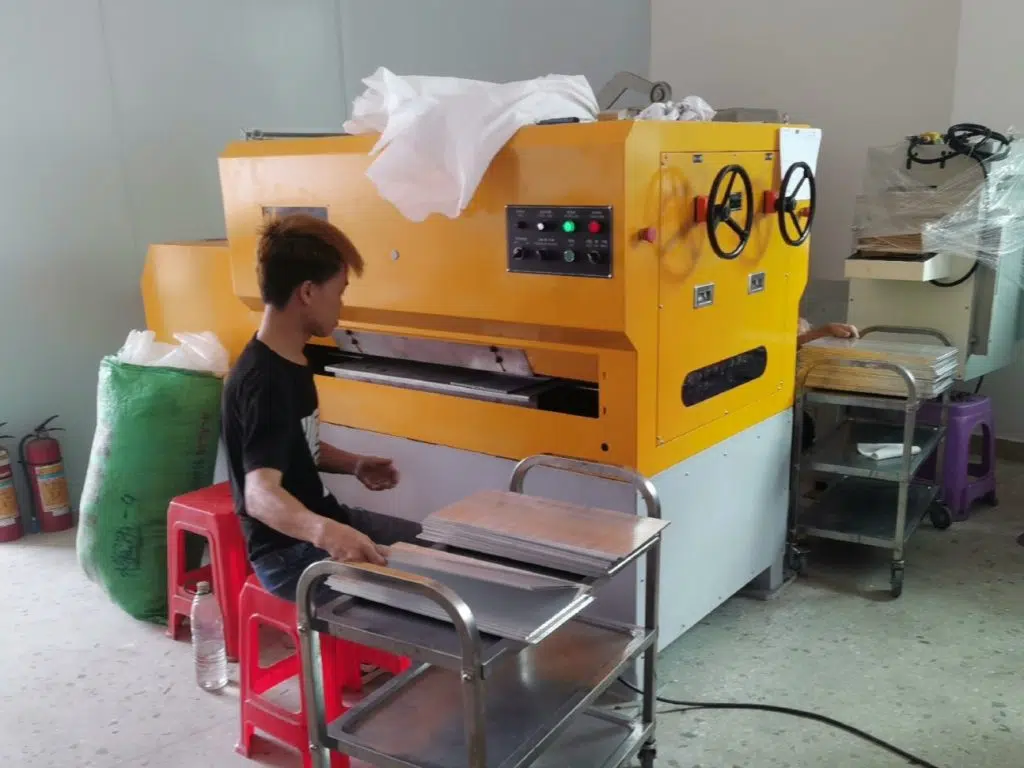

ОТДЕЛЬНЫЙ ЛИСТ

Определите опору на входе, загрузку и выход детали

В листовом режиме меняются опора на входе, обращение с заготовкой и её выход.

Размеры листа
Ручная или автоматическая загрузка
Плоскостность перед следующим процессом

Диаметр и усилие правки

Диаметр определяют вместе с материалом и целевой плоскостностью

Визуальные примеры показывают Ø32 и Ø54 мм; для семейства также опубликованы Ø20, Ø40 и Ø48 мм. Любой вариант сопоставляют с толщиной, шириной, прочностью, числом и опорой роликов.

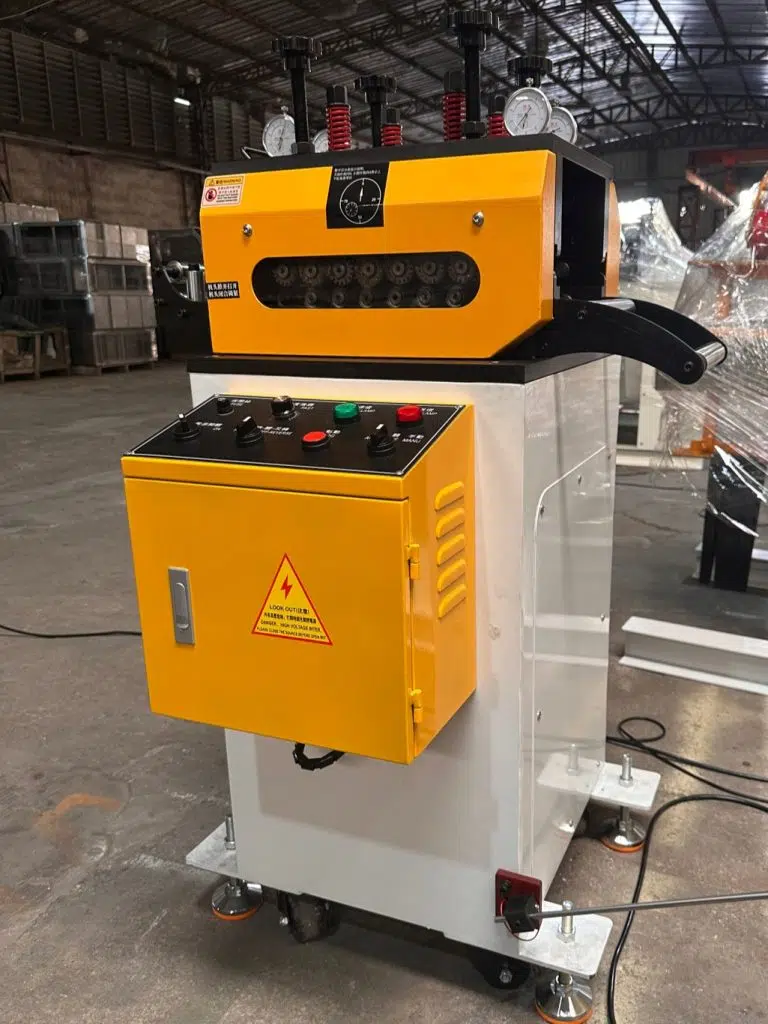

Прецизионная машина с рабочими роликами меньшего диаметра

Ø32 мм

Тонкий материал и более глубокий корректирующий изгиб

Ролики меньшего диаметра рассматривают для более тонкого материала и точной коррекции.

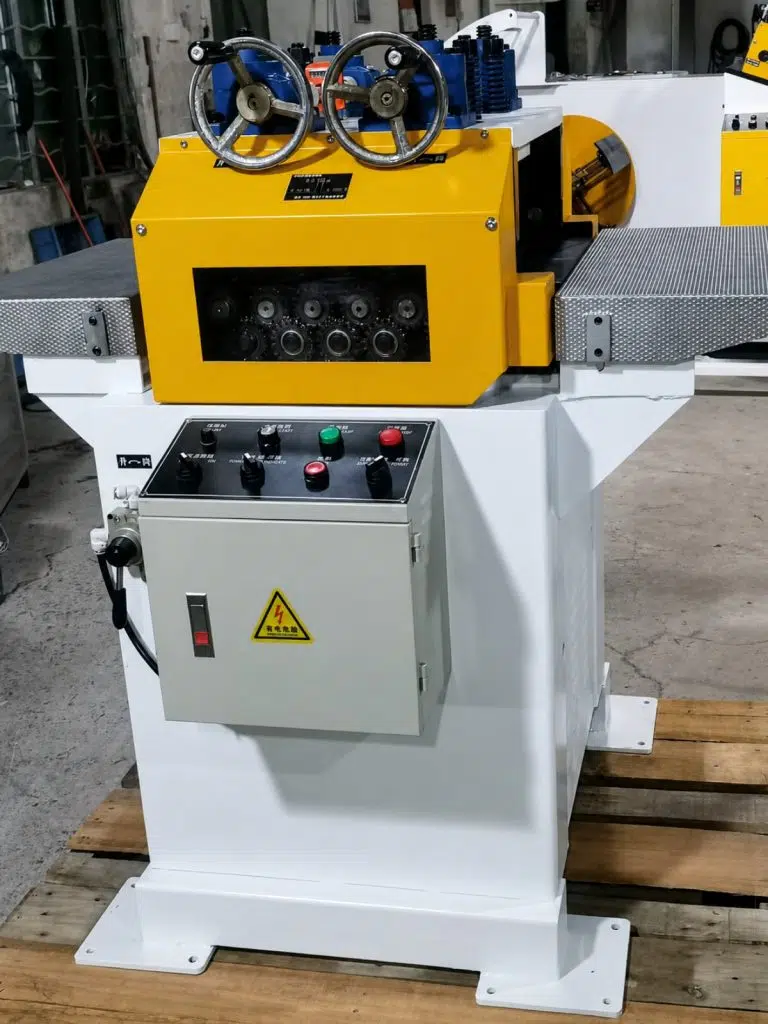

Прецизионная машина с рабочими роликами большего диаметра

Ø54 мм

Большая толщина, ширина или упругое возвращение

Ролики большего диаметра рассматривают для более толстого, широкого или прочного материала.

Референсная группа SSL

SSL-100 / 200 / 300 / 400 с роликами Ø20 мм

Таблица подходит для предварительного выбора. Для более широкого диапазона семейства нужна другая комбинация диаметра, конструкции и усилия.

Параметры группы SSL с роликами Ø20 мм
Параметр	SSL-100	SSL-200	SSL-300	SSL-400
Ширина материала	0–100 мм	0–200 мм	0–300 мм	0–400 мм
Референсная толщина	0,1–0,6 мм	0,1–0,6 мм	0,1–0,6 мм	0,1–0,6 мм
Схема роликов	Ø20 мм × 19 · 9 верхних / 10 нижних	Ø20 мм × 19 · 9 верхних / 10 нижних	Ø20 мм × 19 · 9 верхних / 10 нижних	Ø20 мм × 19 · 9 верхних / 10 нижних
Референсная скорость	0–16 м/мин	0–16 м/мин	0–16 м/мин	0–16 м/мин
Регулировка	Четырёхточечная плавающая	Четырёхточечная плавающая	Четырёхточечная плавающая	Четырёхточечная плавающая
Форма подачи	Рулонная полоса или отдельный лист	Рулонная полоса или отдельный лист	Рулонная полоса или отдельный лист	Рулонная полоса или отдельный лист
Применение в линии	Линия пресса	Линия пресса	Линия пресса	Линия пресса
Управление и выгрузка	Непрерывная синхронизация через частотный преобразователь (VFD) · выгрузка влево или вправо	Непрерывная синхронизация через частотный преобразователь (VFD) · выгрузка влево или вправо	Непрерывная синхронизация через частотный преобразователь (VFD) · выгрузка влево или вправо	Непрерывная синхронизация через частотный преобразователь (VFD) · выгрузка влево или вправо

Диапазон группы SSL0,1–0,6 мм для этой группы SSL

Не смешивайте этот интервал с диапазоном семейства 0,03–6,0 мм.

До расчётаЕщё нужно подтвердить прочность и состояние поверхности

Номинальная ширина сама по себе не подтверждает, что машина выправит ваш материал.

Конструкция, меняющая результат

Регулировка, очистка и синхронизация поддерживают плоскостность в производстве

Одной плоской детали на первом испытании недостаточно, если регулировку нельзя повторить, ролики загрязняются или линия создаёт переменное натяжение.

Ролики, направление и привод

Устойчивость не зависит от одной детали. Конструкция роликов, входное направление, смазка и опорные ролики должны работать как система.

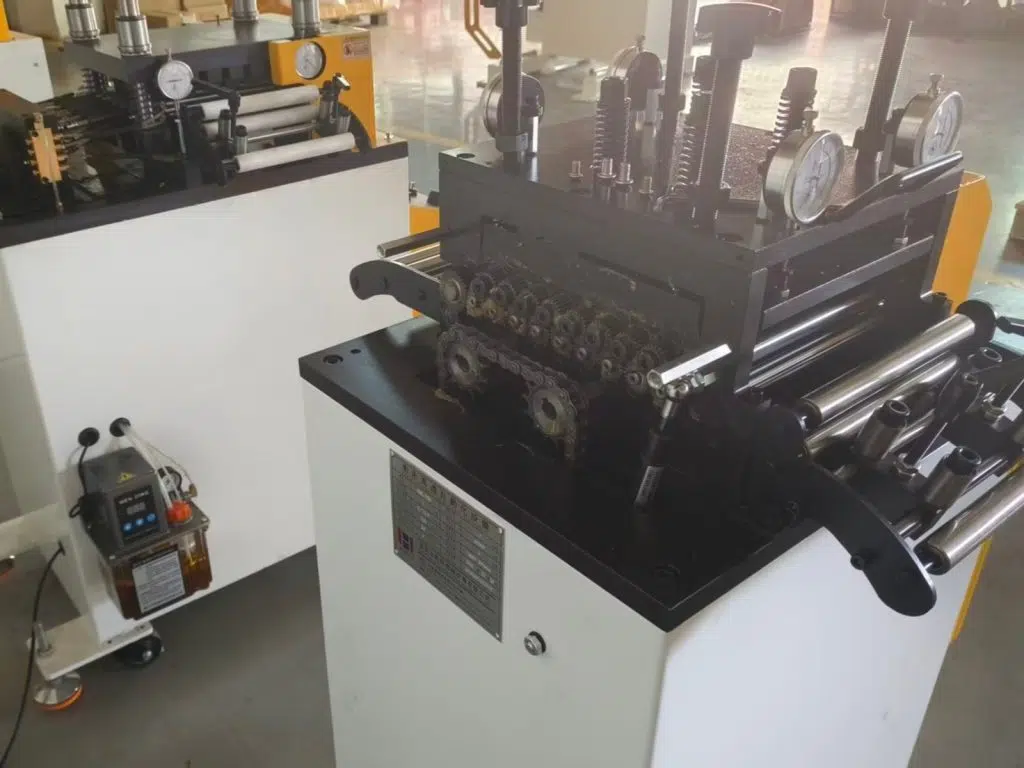

Блок роликов и привод прецизионной машины — Материал, твёрдость, шлифовка и опора роликов влияют на стабильность плоскостности.

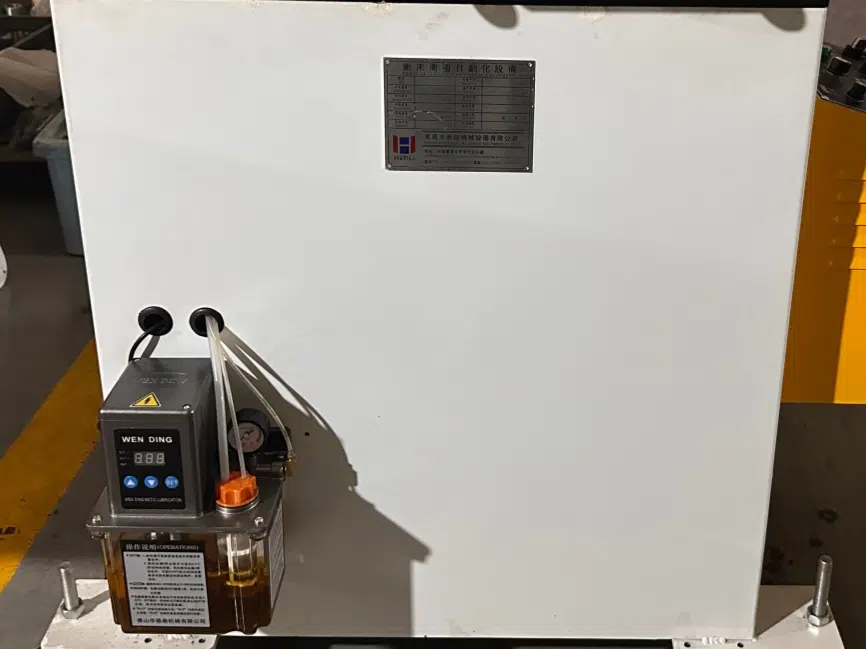

Циркуляционная система смазки прецизионной машины — Смазка привода помогает сократить вмешательства в техобслуживание при непрерывной работе.

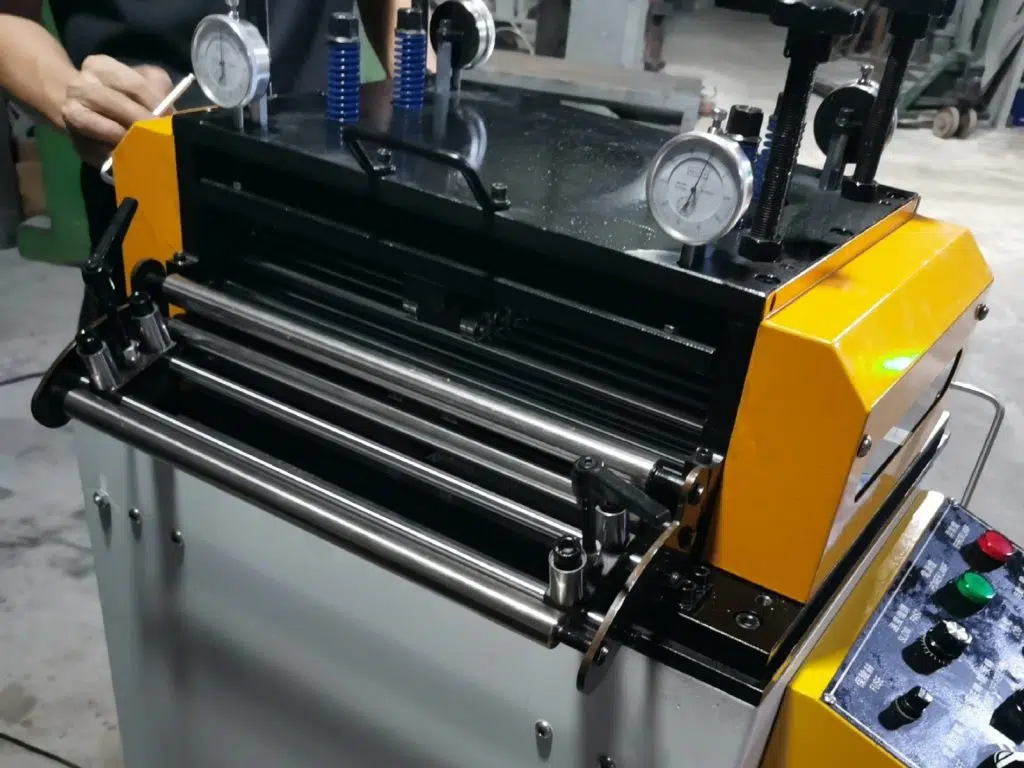

Входные направляющие ролики для центрирования листа — Направление помогает контролировать боковой контакт, протяжку и смещение на входе.

Повторяемая настройка для разных материалов

Маховики, зубчатые механизмы и индикаторы позволяют записать положение и вернуться к известной рецептуре после смены материала.

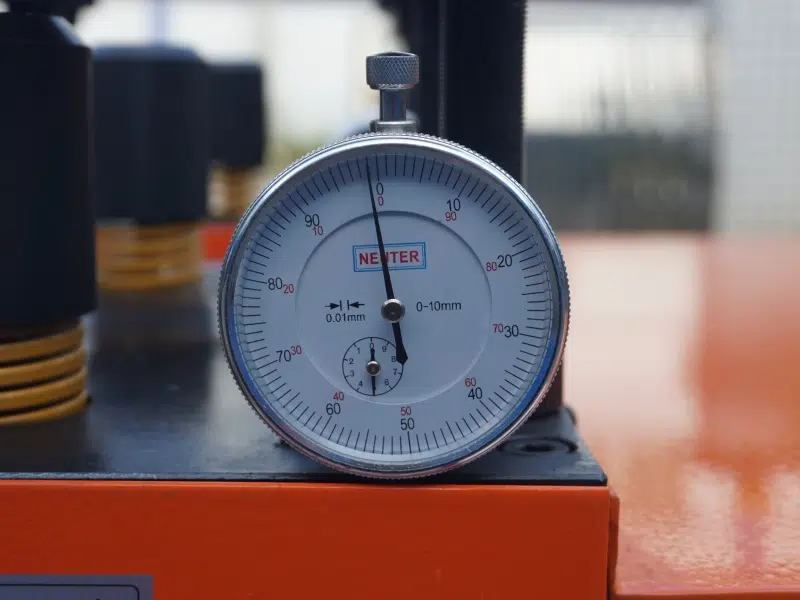

Часовой индикатор для микрорегулировки — Отсчёт по индикатору позволяет записать положение и повторить рецептуру.

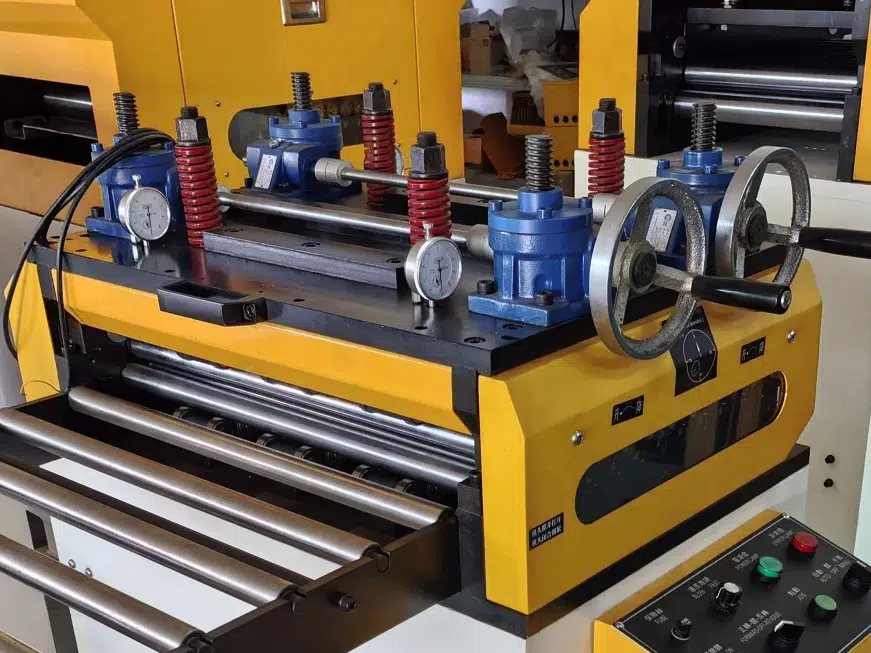

Червячный механизм и маховики регулировки — Регулировочная структура должна сохранять зазор при росте усилия упругого возврата.

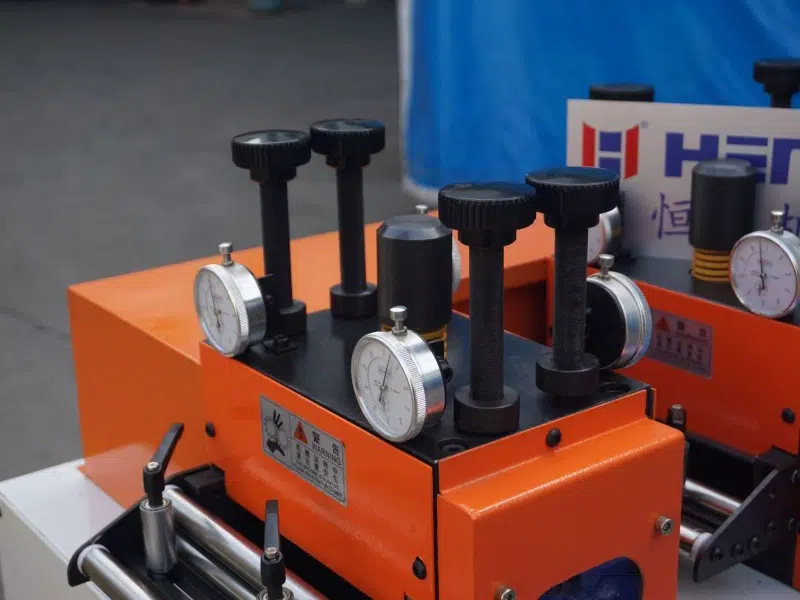

Многоточечная регулировка с часовыми индикаторами — Независимые точки позволяют точнее настроить давление и контакт верхнего блока.

Очистка и доступ для обслуживания

Для алюминия, меди, нержавеющей стали и материала с покрытием доступ к блоку снижает риск переноса загрязнений на следующую партию.

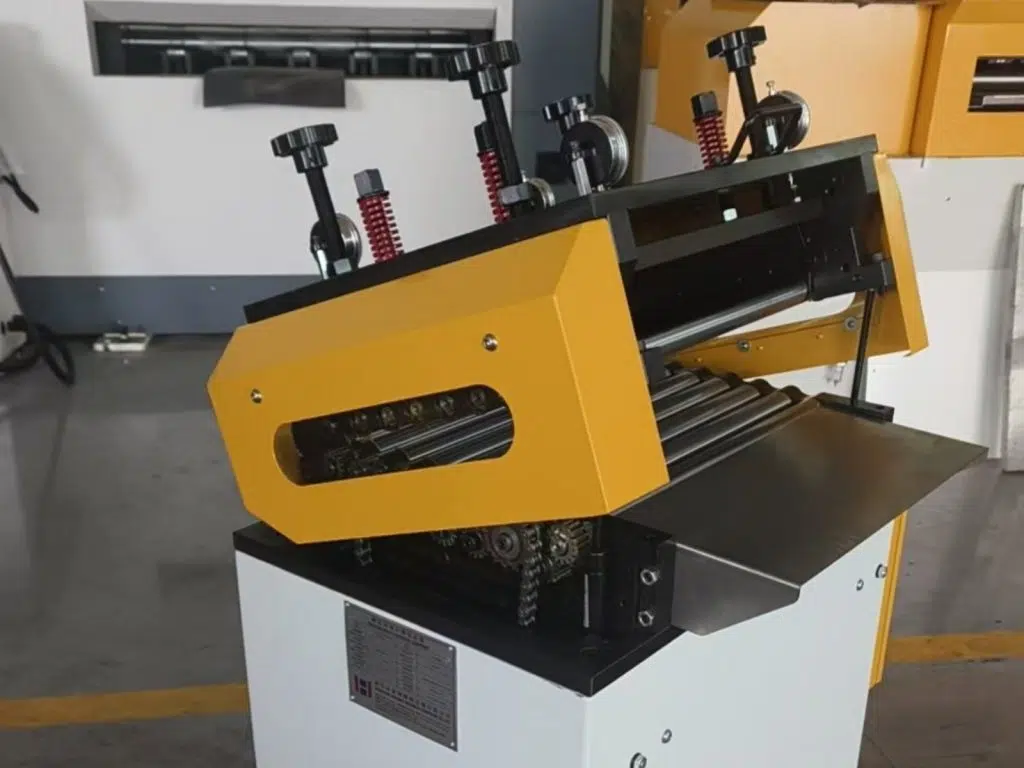

Открытый верхний блок роликов для очистки — Откидной блок упрощает очистку, когда поверхность не допускает загрязнений и следов.

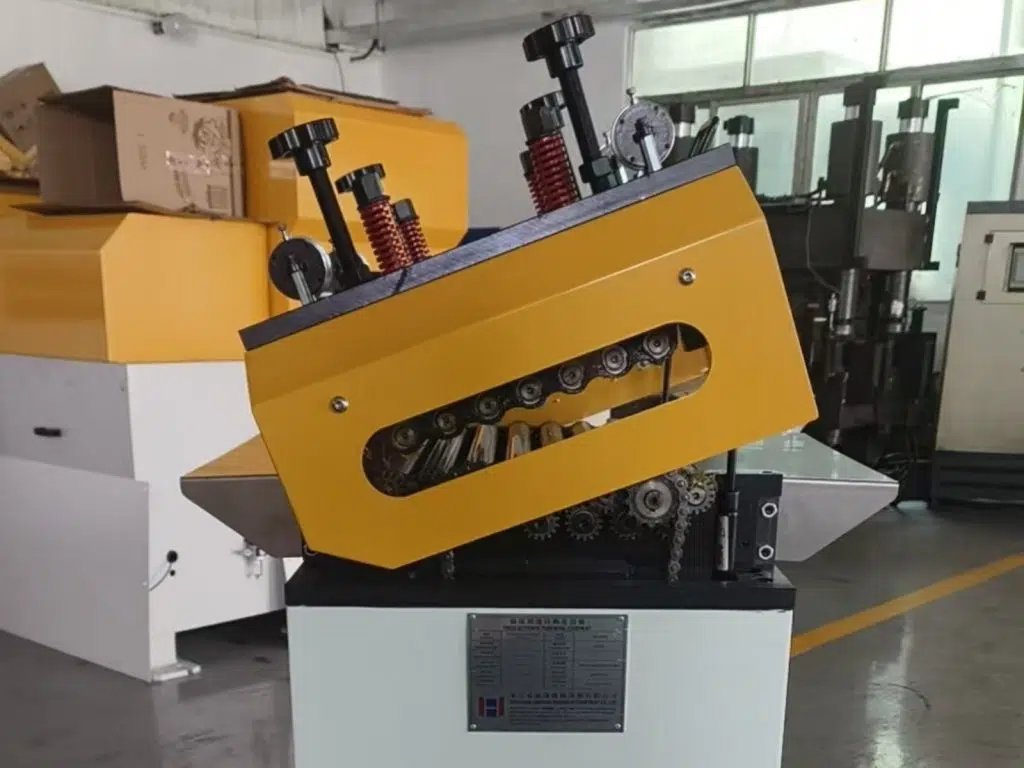

Откинутая головка правильной машины для обслуживания — Прямой доступ к роликам и направляющим для очистки, обслуживания и смены материала.

Управление скоростью и интеграция

Датчик, регулятор скорости и сигналы должны следовать за темпом подающего устройства или линии резки, не создавая нестабильного натяжения полосы.

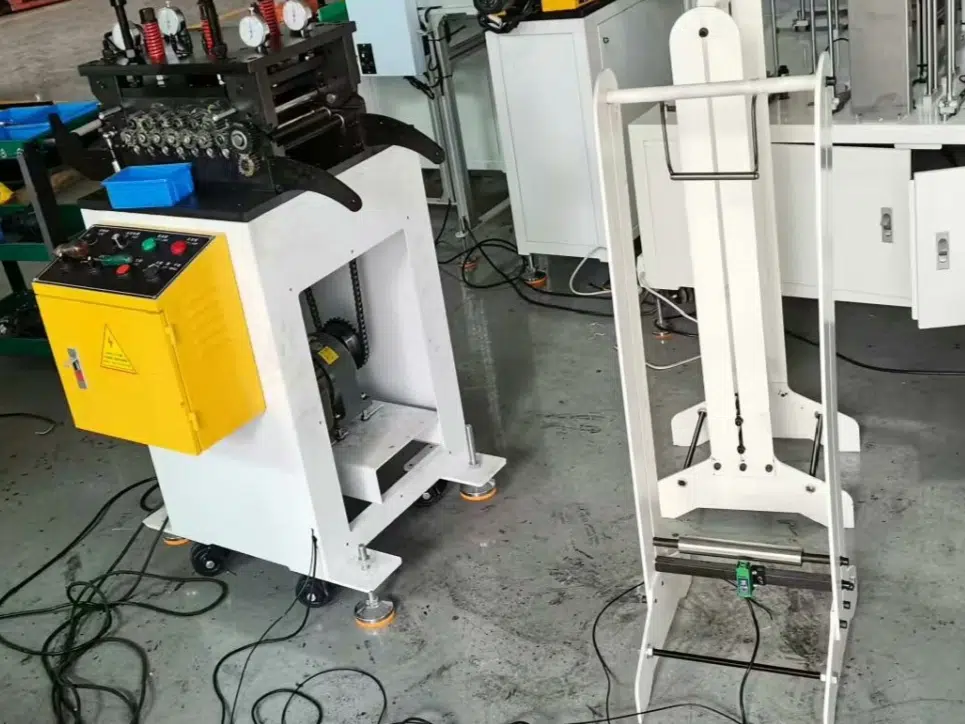

Машина с рамой датчика для управления петлёй — Скорость должна следовать за темпом подающего и следующего оборудования.

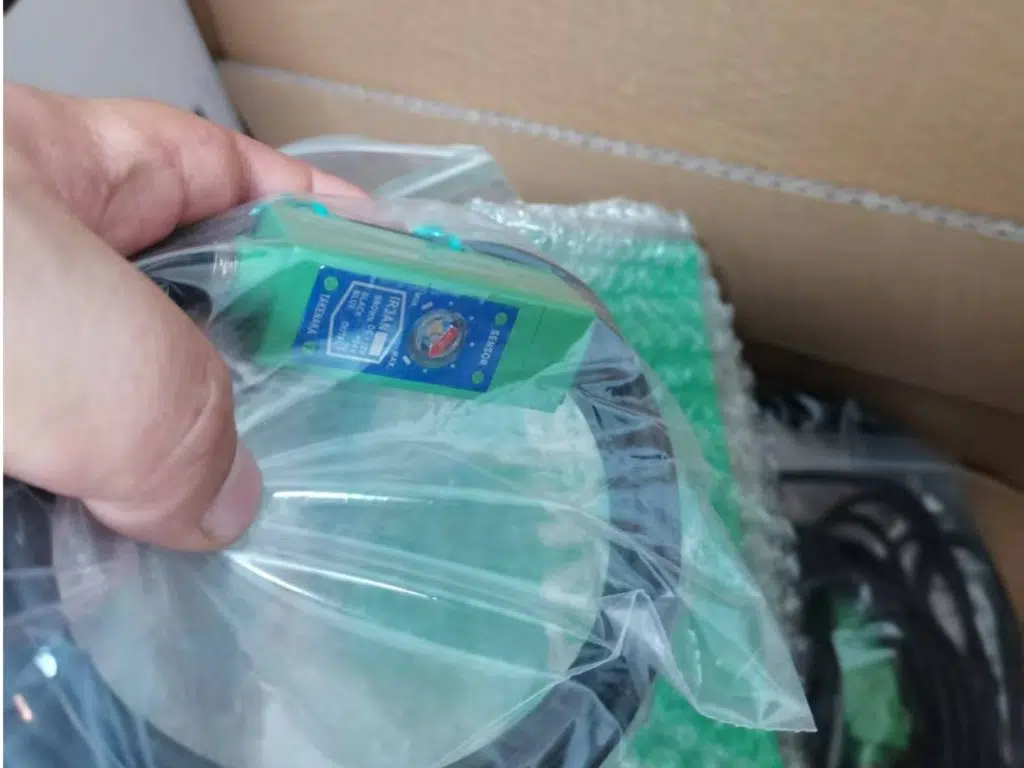

Отдельный регулятор скорости для правильной машины — Регулятор скорости интегрируется с сигналами и направлением выгрузки линии.

Чувствительная поверхность

Плоскостность не поможет, если ролики оставляют недопустимый след

Полированная нержавеющая сталь, алюминий, медь, полоса с покрытием и видимые детали требуют проверки контакта, чистоты, давления и обращения с материалом.

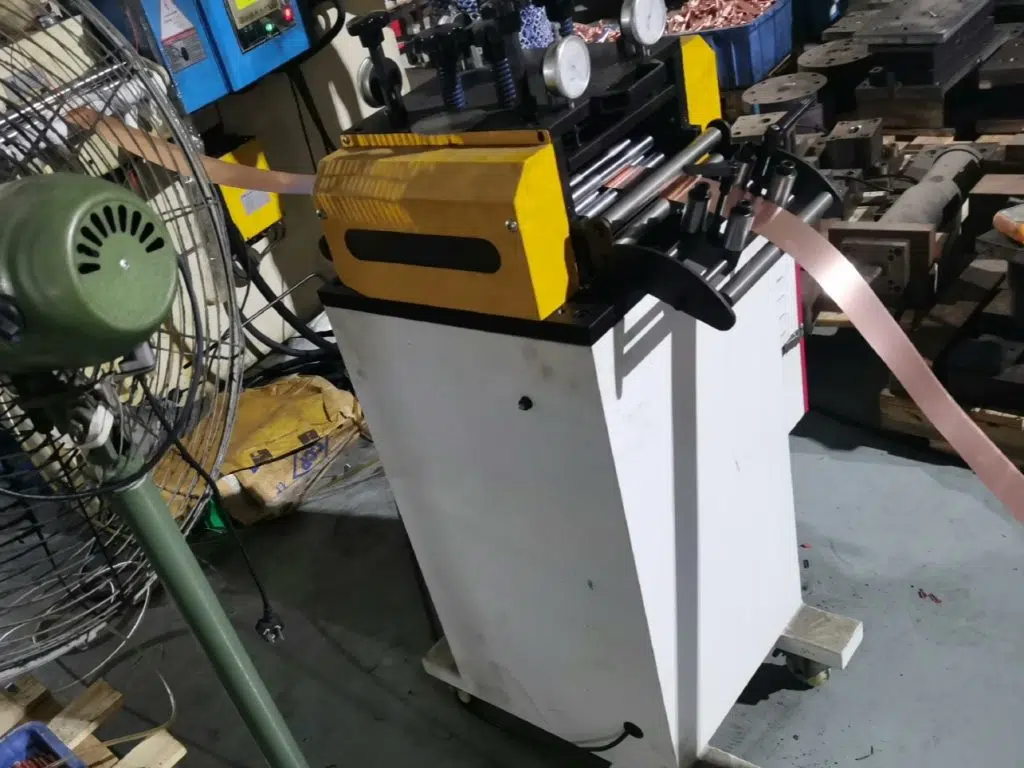

Компактная машина обрабатывает полосу медного цвета — РАБОТА С ЧУВСТВИТЕЛЬНОЙ ПОЛОСОЙНаправление, чистоту и давление проверяют на поверхности реального материала.

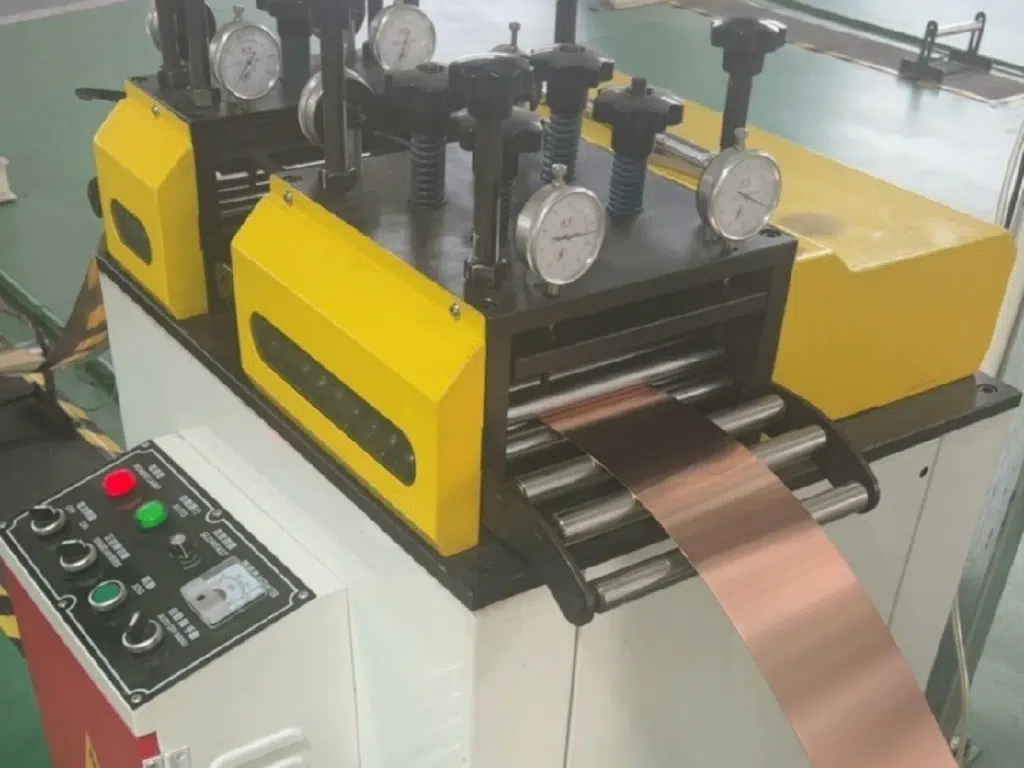

Прецизионная машина обрабатывает полосу с чувствительной поверхностью — РАБОТА С ЧУВСТВИТЕЛЬНОЙ ПОЛОСОЙБлок роликов и индикаторы проверяют во время прохода чувствительной полосы.

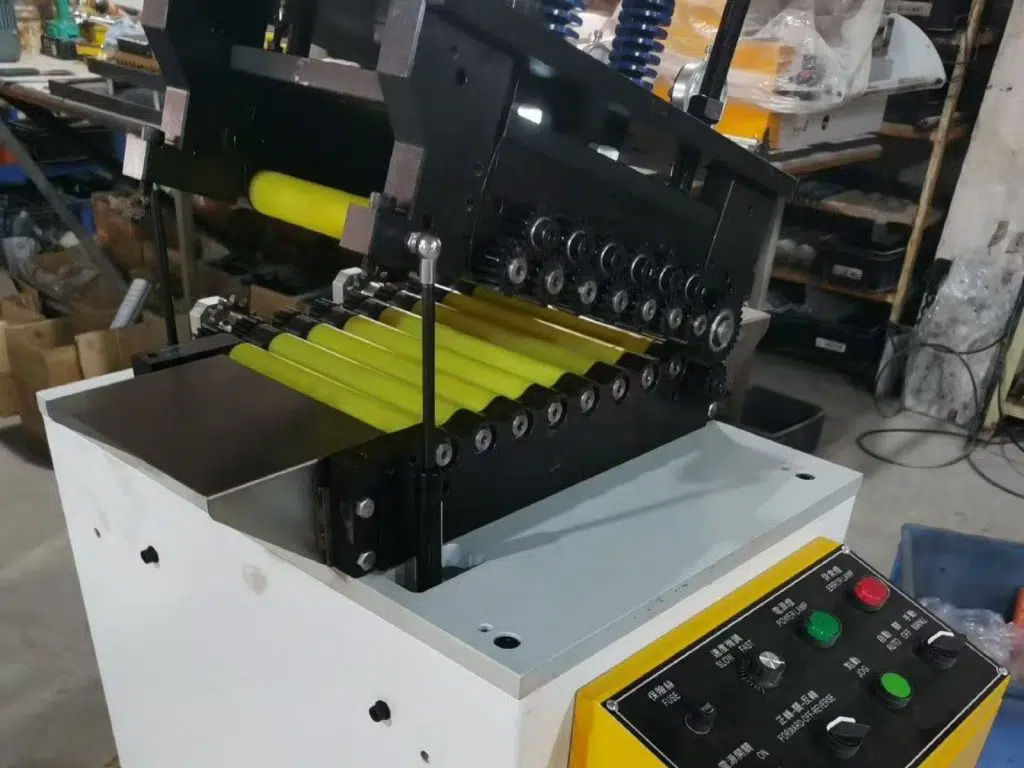

Открытый блок с роликами с покрытием PU — ВАРИАНТ КОНТАКТАПокрытие может снизить риск следов на полированном, окрашенном или покрытом материале.

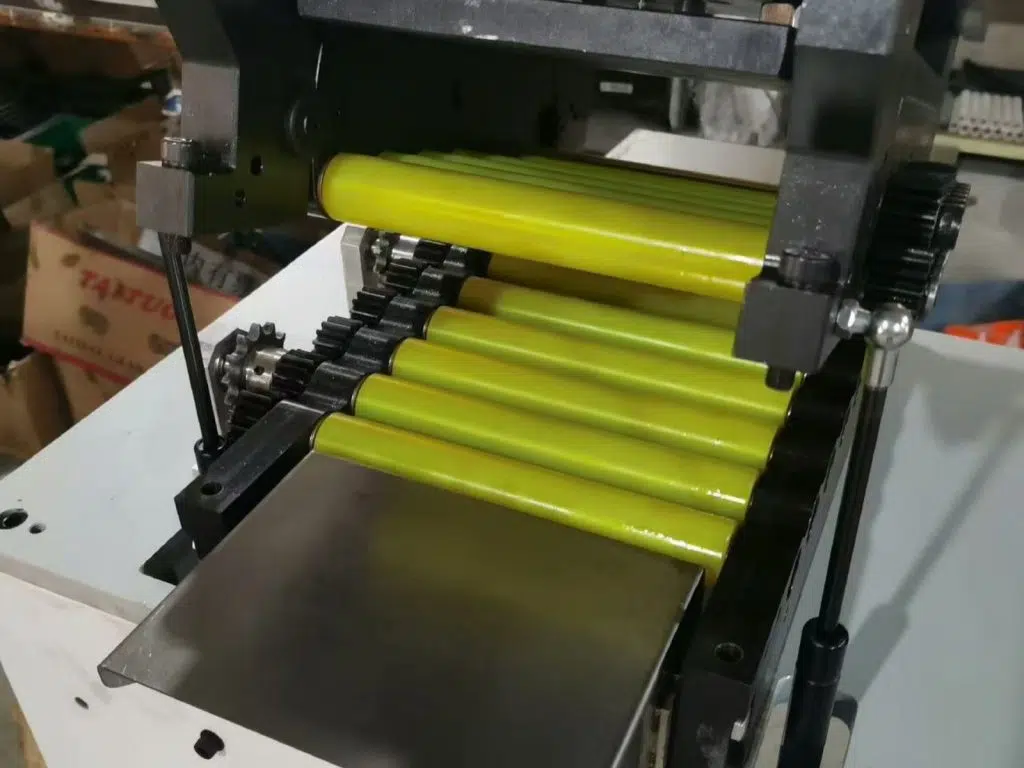

Ролики мягкого контакта для правки — ВАРИАНТ КОНТАКТАЗащиту поверхности определяют вместе с плоскостностью, давлением и риском царапин.

Решения по конфигурации

Три решения меняют рекомендацию: блок, доступ и проверка

Сопоставьте, как блок роликов, доступ для очистки и испытание на реальных деталях меняют вариант для вашего материала.

01 · БЛОК РОЛИКОВ

Сравните конструкцию 6-Hi и SSL, настроенную под проект

Для сверхтонкой или чувствительной полосы рассматривают малые рабочие и устойчивые опорные ролики; для обычной SSL сопоставляют диаметр, ширину, толщину, прочность и режим. Если нужны предварительная и точная правка, оценивают двухступенчатую схему.

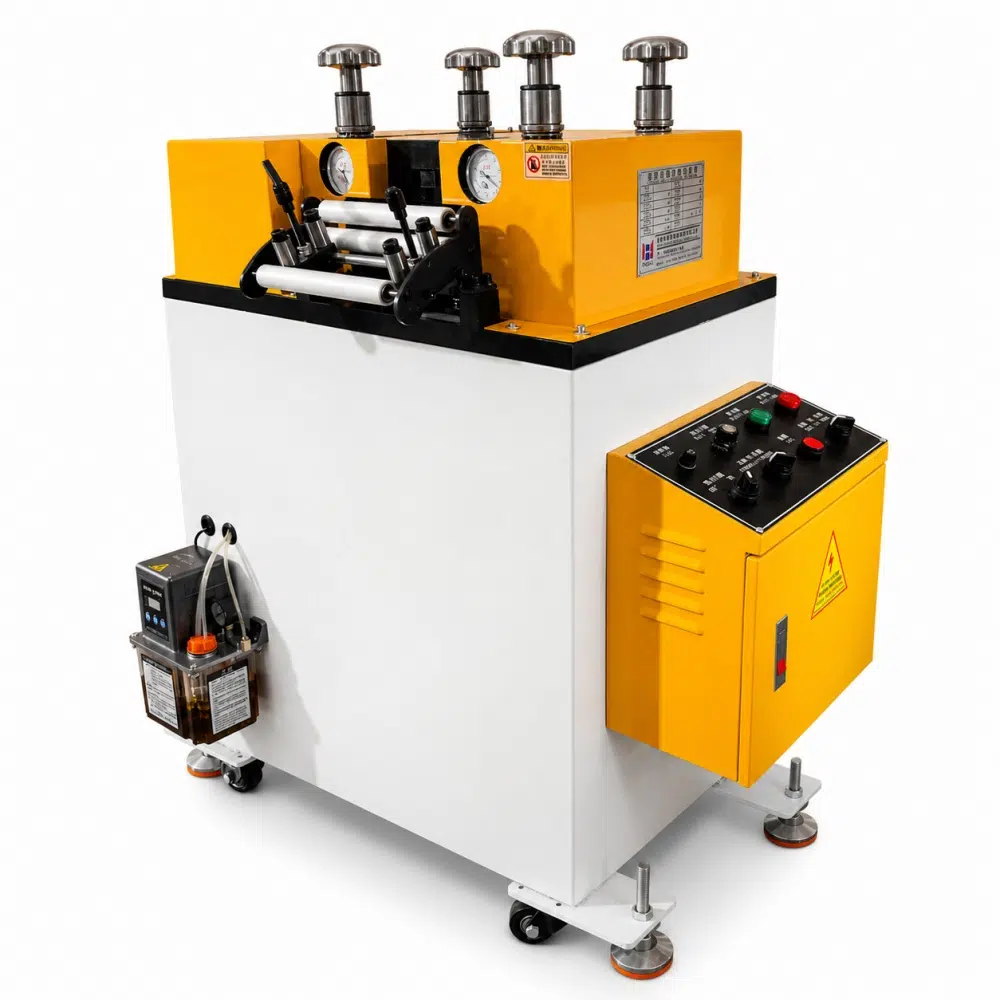

Машина 6-Hi для сверхтонкой и чувствительной полосы — Маршрут 6-Hi: ориентир для полосы 0,03–0,3 мм и клеммных деталей.

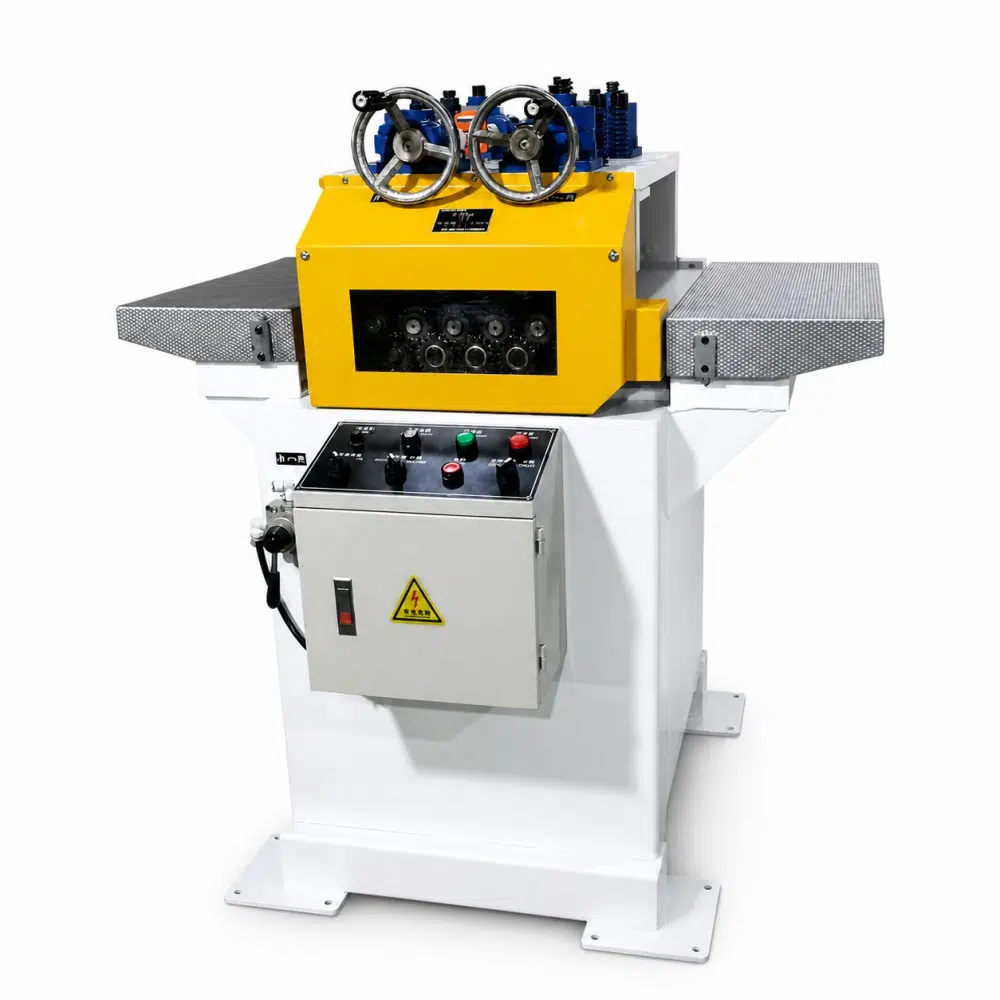

Машина SSL для подбора по проекту — В общем маршруте SSL сопоставляют диаметр ролика, ширину, толщину, прочность и режим.

02 · УЗКАЯ ПОЛОСА И ОЧИСТКА

Боковая опора и доступ к головке решают разные задачи

Узкая полоса требует боковой устойчивости; откидная головка упрощает очистку и обслуживание при частых сменах или чувствительной поверхности.

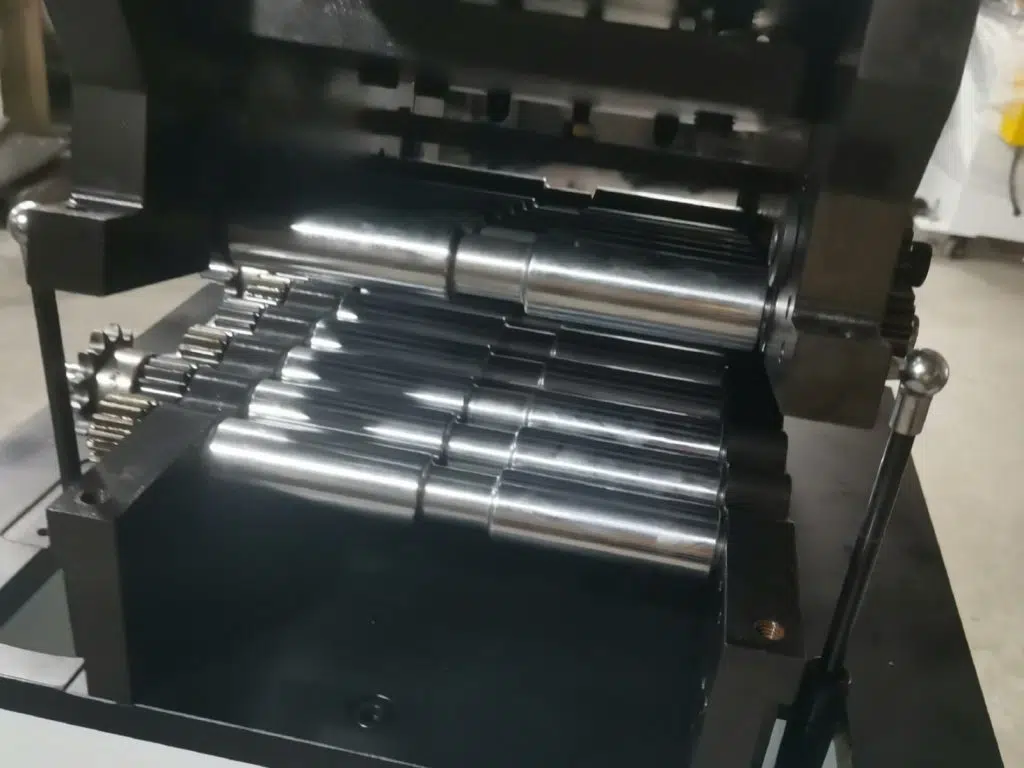

Блок роликов для узкой полосы и клемм — Для узкой полосы проверяют боковую опору, поверхность, диаметр ролика и устойчивость подачи.

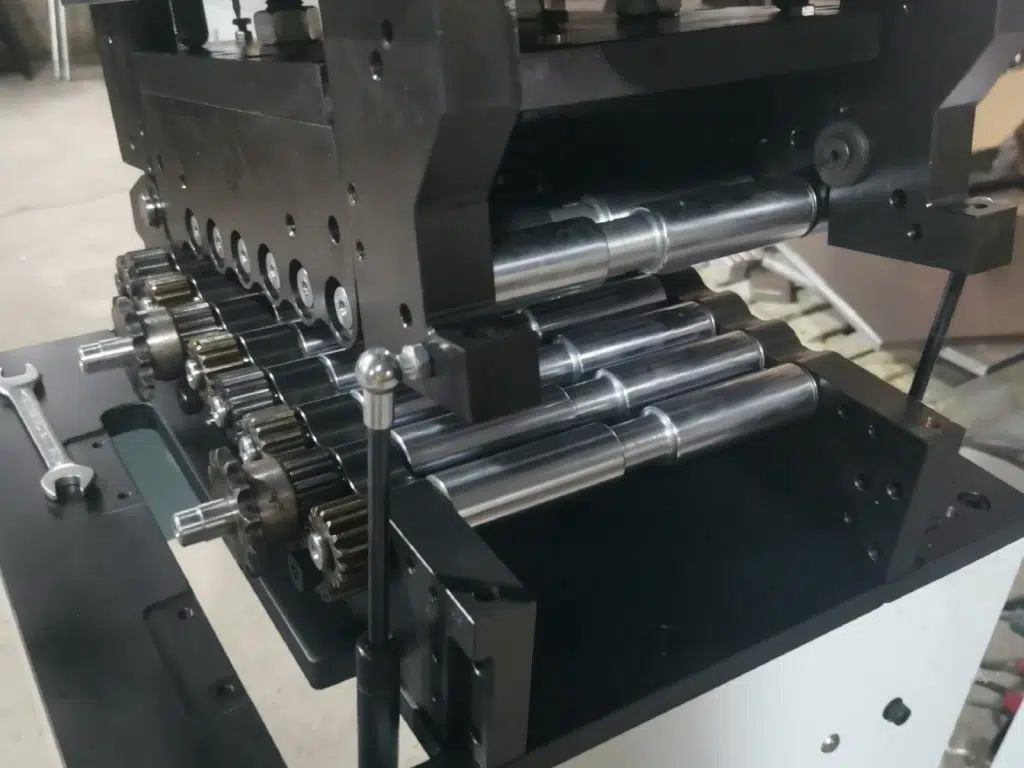

Машина для узкой полосы с открытой верхней головкой — Открывание упрощает очистку и обслуживание роликов.

03 · РАБОТА И РЕЗУЛЬТАТ

Машину рассчитывают вместе с линией, которая принимает материал

Одна и та же машина работает по-разному перед ножницами, сервоподачей или прессом. Пришлите полную последовательность и доступное место.

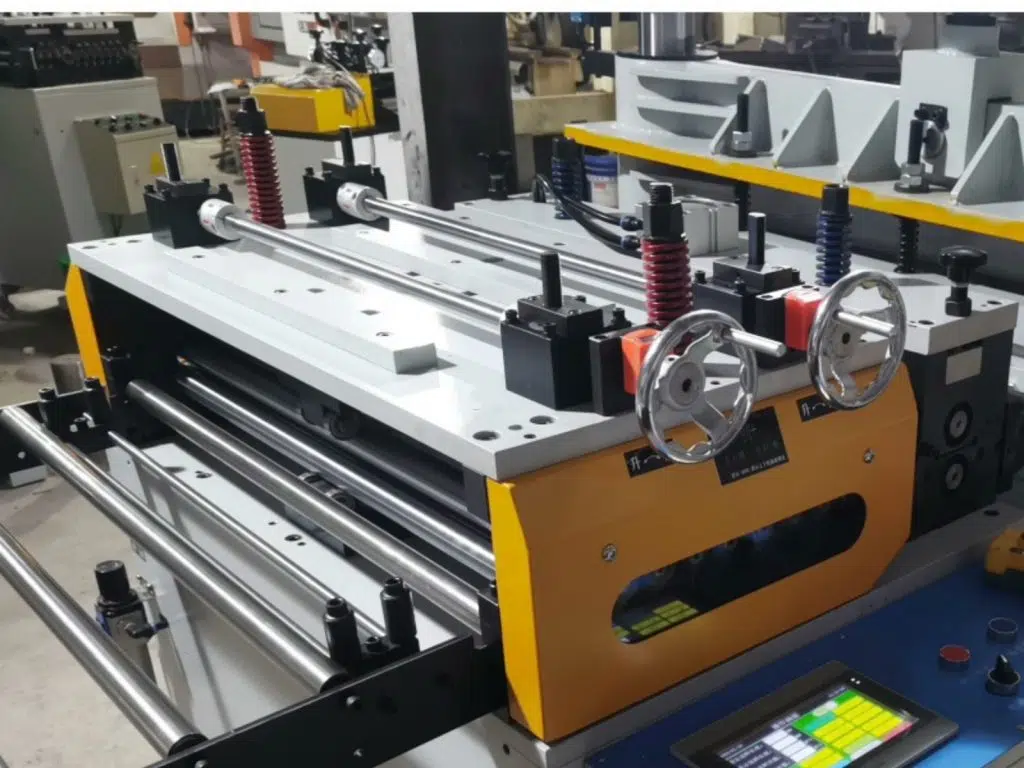

Машина с HMI для линии резки в размер — РЕЗКА В РАЗМЕРКоррекция плоскостности перед ножницами, штабелированием или другим листовым процессом.

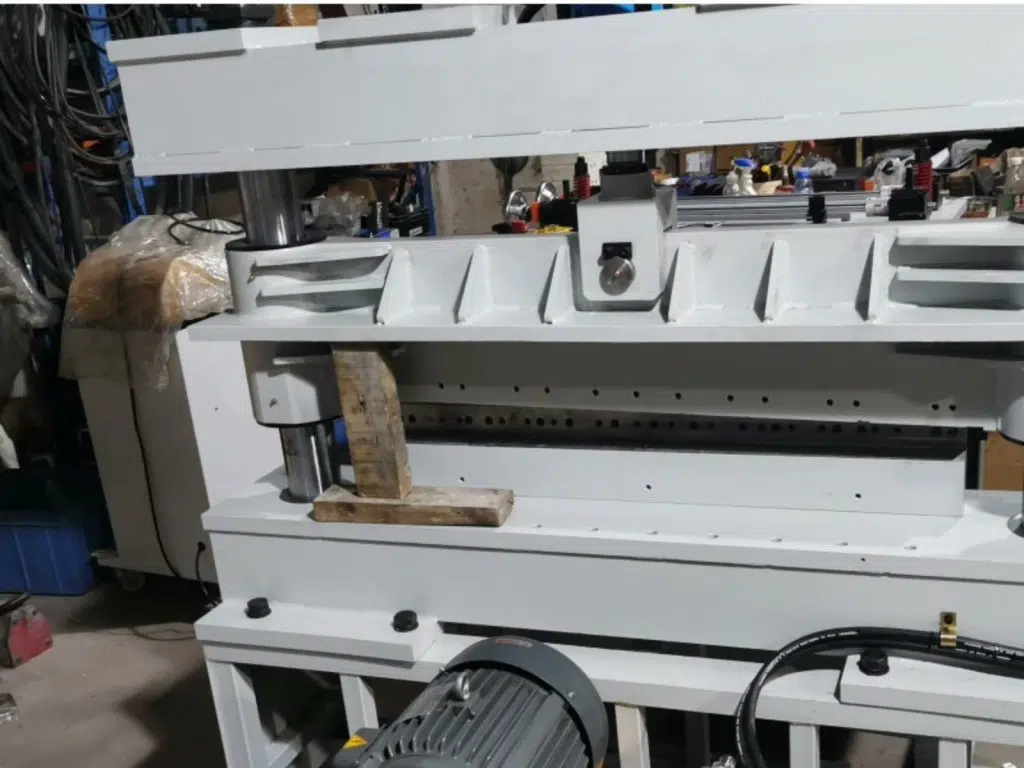

Оборудование резки после правки — РЕЗКА В РАЗМЕРСледующее оборудование определяет высоту, направление потока, управление и место для обслуживания.

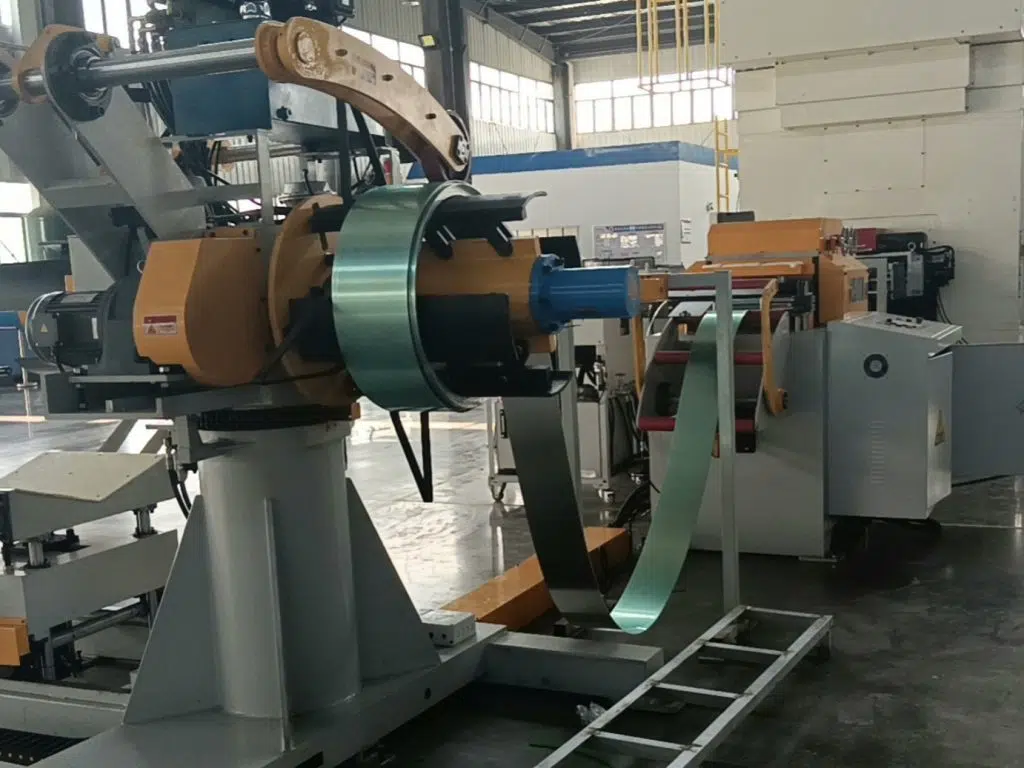

Рулонная линия с разматывателем и правильной машиной — ЛИНИЯ ПРЕССАМашина является частью системы; синхронизация и петля меняют предложение.

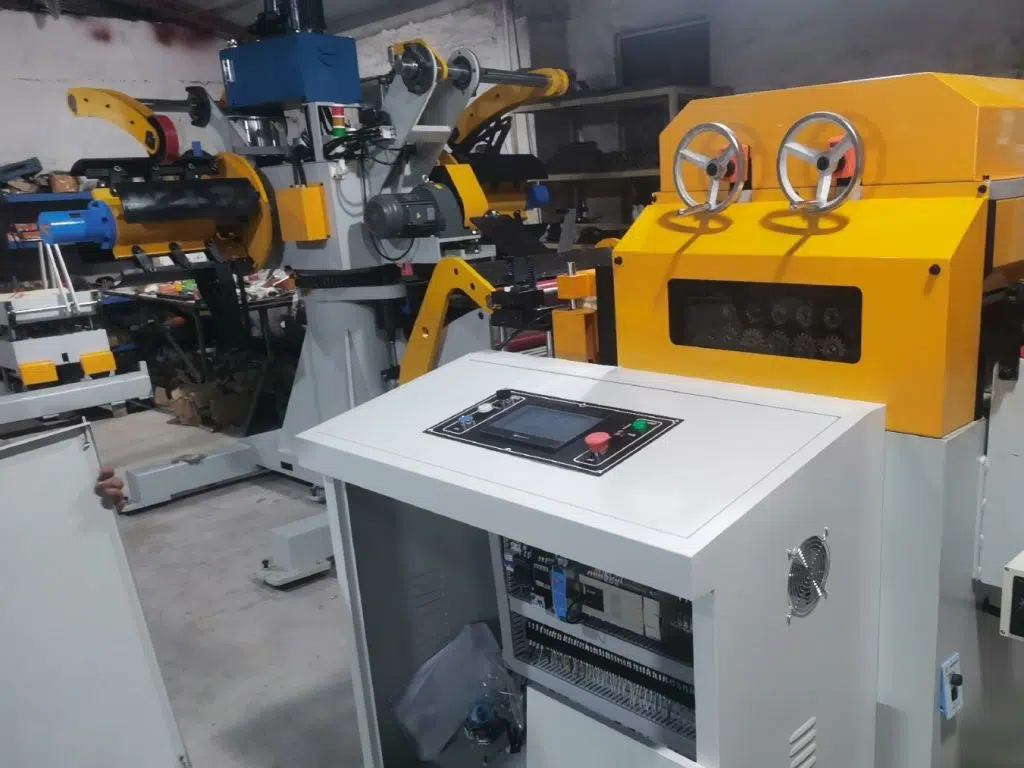

Машина SSL рядом с оборудованием подачи пресса — ЛИНИЯ ПРЕССАСоединение проверяют по высоте, стороне входа, скорости и следующему оборудованию.

Для резки или рубки

Укажите размер листа, скорость, систему опоры, метод штабелирования и допуск плоскостности после резки.

Для штамповки

Укажите разматыватель, петлю, подающее устройство, частоту ходов пресса, шаг, высоту линии и поверхность детали.

Подбор по реальным данным

Пришлите материал, дефект и процесс, чтобы подобрать конструкцию

Фото, технический лист, чертёж или образец с дефектом можно передать в последующей переписке.

1Материал, толщина, ширина и прочность, если она известна.
2Рулон или лист, поверхность и видимый дефект.
3Требуемая плоскостность, скорость и следующее оборудование.

Исходные данные проекта

Запросить подбор: Прецизионная правильная машина SSL

Укажите основные данные. Поля со звёздочкой обязательны.

Имя * Компания * Страна / регион * Email * WhatsApp Материал Толщина Ширина Шаг подачи Модель пресса Частота ходов Данные рулона Дополнительные требования

Форма защищена Cloudflare Turnstile.

Без загрузки файлов

После отправки здесь появится подтверждение. Чертёж можно передать ответным письмом.

Или свяжитесь напрямую: WhatsApp ↗ Email ↗

Вопросы перед покупкой

Что стоит уточнить до запроса цены

Может ли одна машина SSL обрабатывать толщины от 0,03 до 6,0 мм?

Нет. Диапазон 0,03–6,0 мм относится ко всему семейству прецизионных машин. Оборудование выбирают по толщине, ширине, прочности, диаметру и числу роликов, опорным роликам, поверхности, целевой плоскостности и режиму работы.

Почему два материала одинаковой толщины могут потребовать разные конфигурации?

Потому что ширина, прочность, память рулона, волнистость кромок, поперечная кривизна, остаточные напряжения, направление заусенца и покрытие меняют необходимую силу правки и схему контакта.

Когда стоит рассматривать машину 6-Hi?

Конструкцию 6-Hi рассматривают для сверхтонкой полосы, клемм, материала с покрытием и чувствительных применений в диапазоне 0,03–0,3 мм. Прочность, ширину и поверхность всё равно нужно подтвердить.

Может ли одна машина работать с рулонной полосой и отдельными листами?

Машину можно сконфигурировать для одного или обоих режимов, но меняются опора на входе, направление, автоматизация, скорость и выход. Реальный режим нужно указать до расчёта.

Как защищают поверхность алюминия, меди или полированной нержавеющей стали?

Проверяют чистоту блока, отделку или покрытие роликов, направляющие, контактное давление и обращение с материалом до и после правки. Нельзя просто снизить давление, не проверив плоскостность.

Какие данные нужны для подбора?

Материал и его прочность, если она известна; толщина и ширина; рулон или лист; ID, OD и масса рулона, если применимо; видимый дефект; поверхность; требуемая плоскостность; скорость; следующее оборудование; фото или видео дефекта.
