Обрезки и выбитые детали
Укажите размер, массу одной части, количество за ход и приблизительное количество в минуту.
XF · небольшие отделённые отходы рядом со штампом
Установка вакуумного удаления отходов XF
Перемещает небольшие обрезки, выбитые детали, стружку и совместимые частицы от точки выхода к закрытой сборной ёмкости. Модель выбирают по отходу и всему маршруту, а не только по мощности.
- Стандартные модели
- XF-2P–XF-10P
- Общий вход
- 60 мм
- Стандартный рукав
- 3 м
- Воздуходувка
- 2 890 об/мин
Первая развилка выбора
Сначала определите форму и поведение отхода
XF рассчитана на уже отделённый материал, который может пройти через точку забора и рукав. Фото с масштабом и короткое видео выхода полезнее предположения о требуемой мощности.
Стружка и совместимые частицы
Нужны материал, размер частиц, температура, наличие масла и склонность к слипанию или засорению.
Короткий отход рядом с выходом
Точку забора располагают рядом с местом отделения, чтобы не увеличивать маршрут и число поворотов без необходимости.
Непрерывный скелет или длинная полоса
Такой материал не следует принудительно подавать в установку для небольших отходов.
Сравнить устройство резки SKH →От штампа до ёмкости
Шесть решений для устойчивого маршрута отхода
Воздуходувка создаёт отрицательное давление от точки забора к ёмкости. Длина, повороты, утечки и несколько входов меняют результат, поэтому весь маршрут проверяют как одну систему.
- 01
Описать отход
Материал, форма, размер, масса и количество в минуту.
- 02
Спроектировать воронку
Форма и крепление зависят от выхода штампа и направления падения.
- 03
Подключить рукав
Стандартная длина — 3 м; дополнительные участки указывают заранее.
- 04
Проверить маршрут
Плавные повороты, устойчивые опоры и короткий путь уменьшают лишние потери.
- 05
Герметизировать ёмкость
Проверьте закрытие, направление потока и доступ для опорожнения.
- 06
Обслуживать фильтр
Частоту очистки определяют по реальному отходу и нагрузке производства.
Точка выхода→Воронка→Рукав→Ёмкость→Очистка
Проверьте питание и направление потока
До производства подтвердите напряжение, фазы, подключение и фактическое направление воздушного потока.
Следите за температурой и изменением тяги
Потеря тяги, необычная вибрация или нагрев требуют остановки и проверки маршрута.

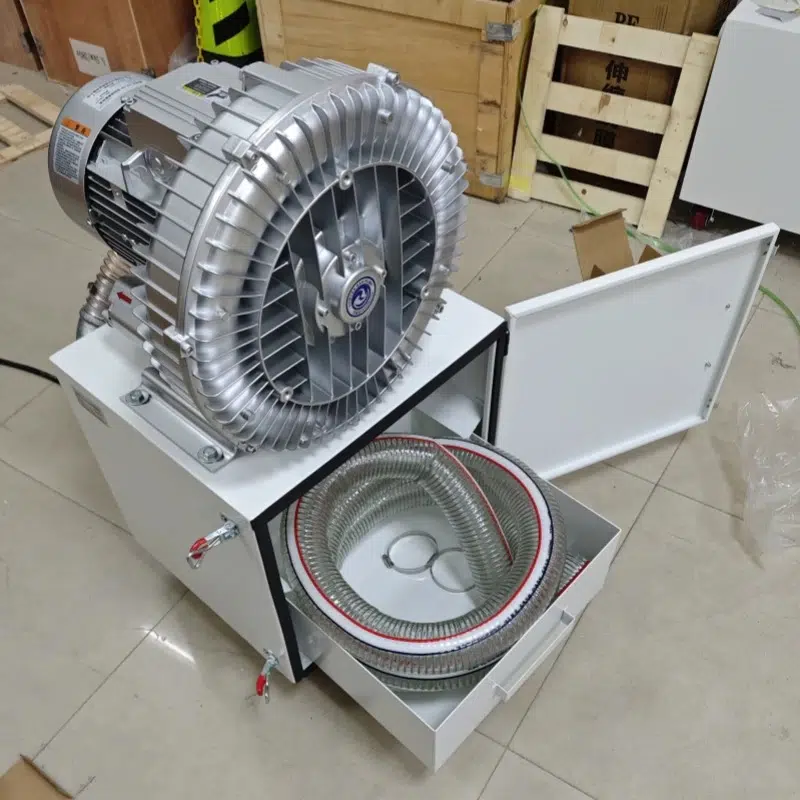

Дверца и ящик должны закрываться
Герметичность влияет на работу, а свободный доступ нужен для безопасного опорожнения и очистки.
Остановите и изолируйте оборудование
Очистку выполняют по инструкции машины и правилам безопасности предприятия после отключения.

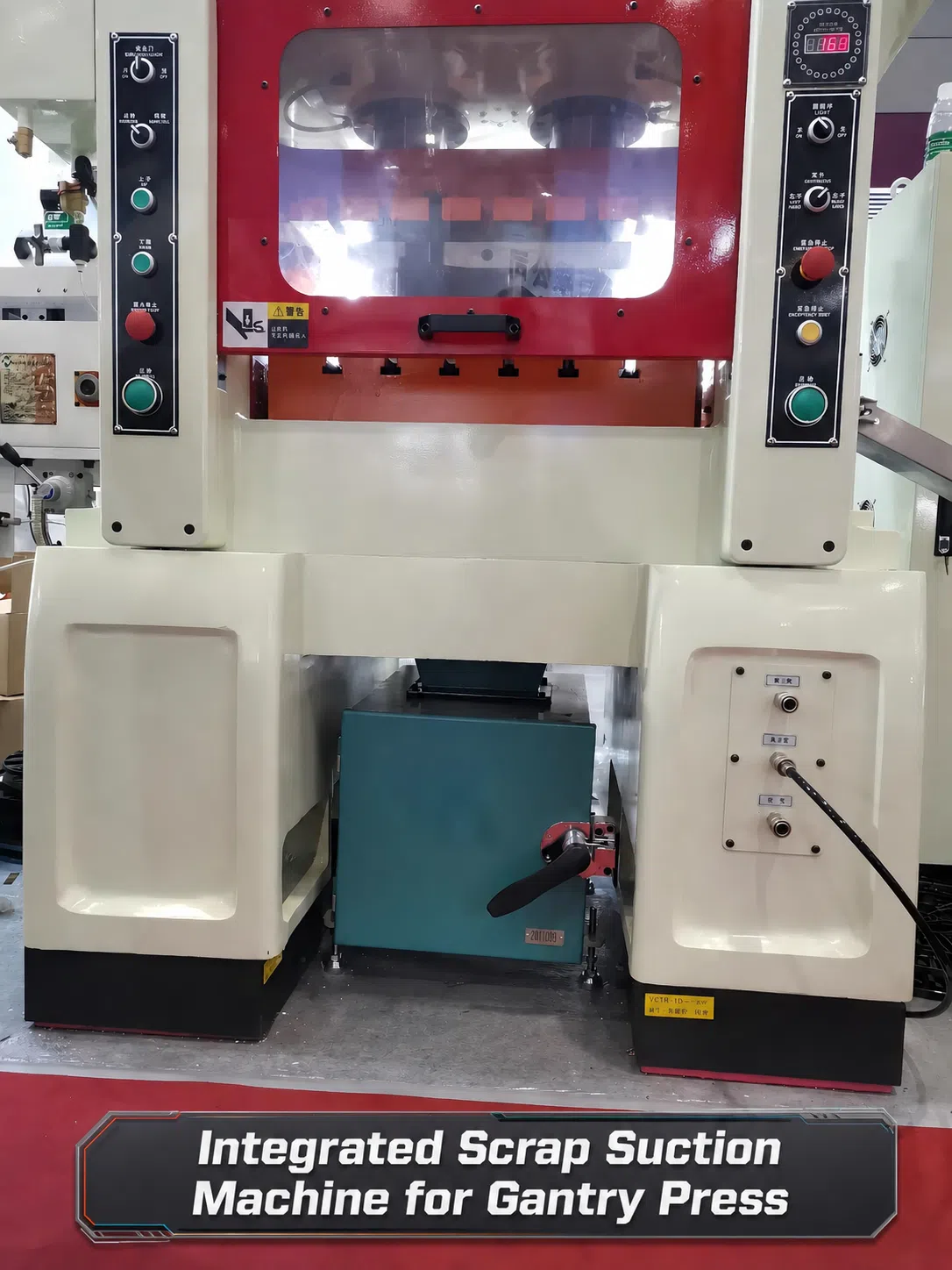

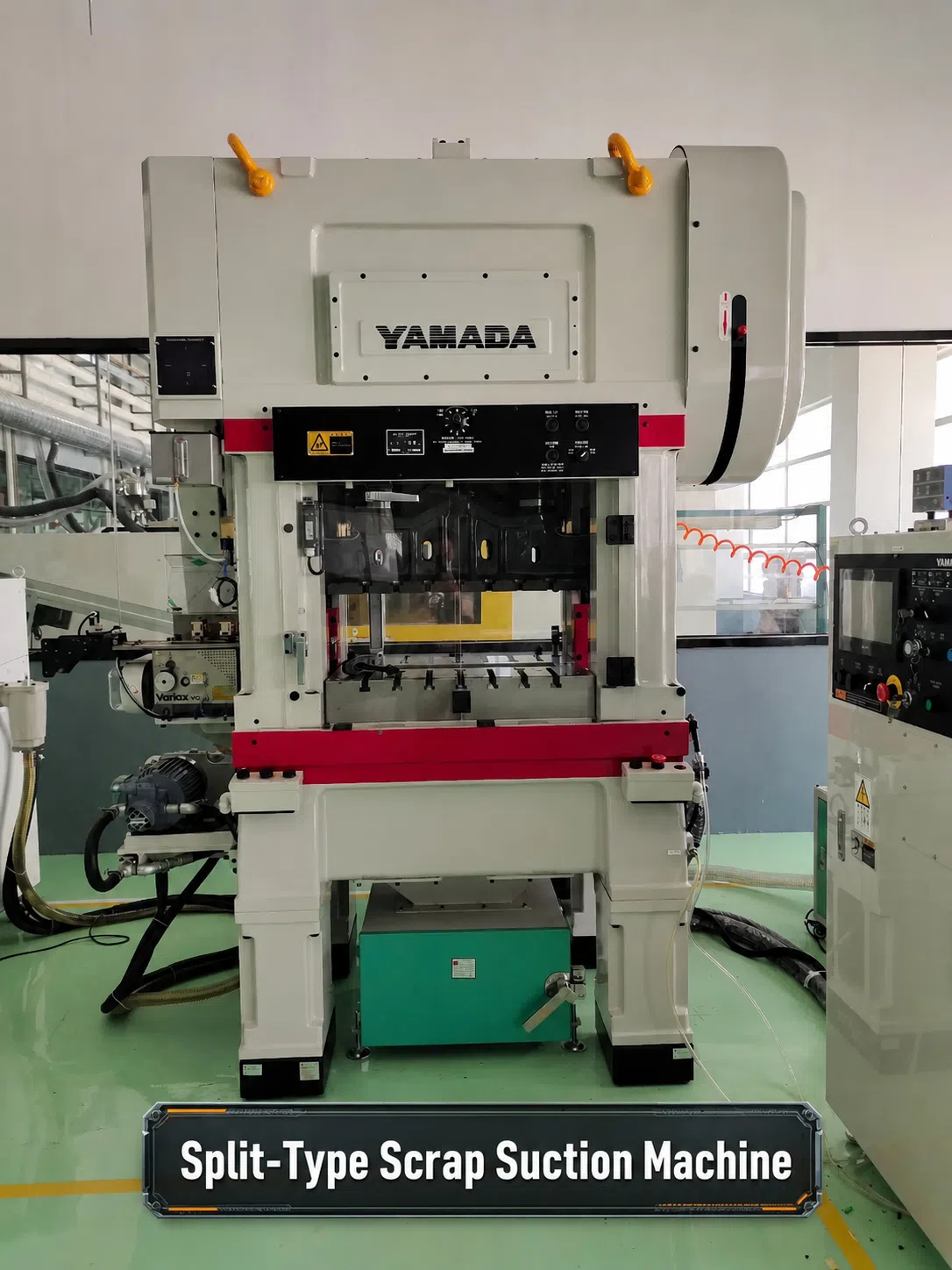

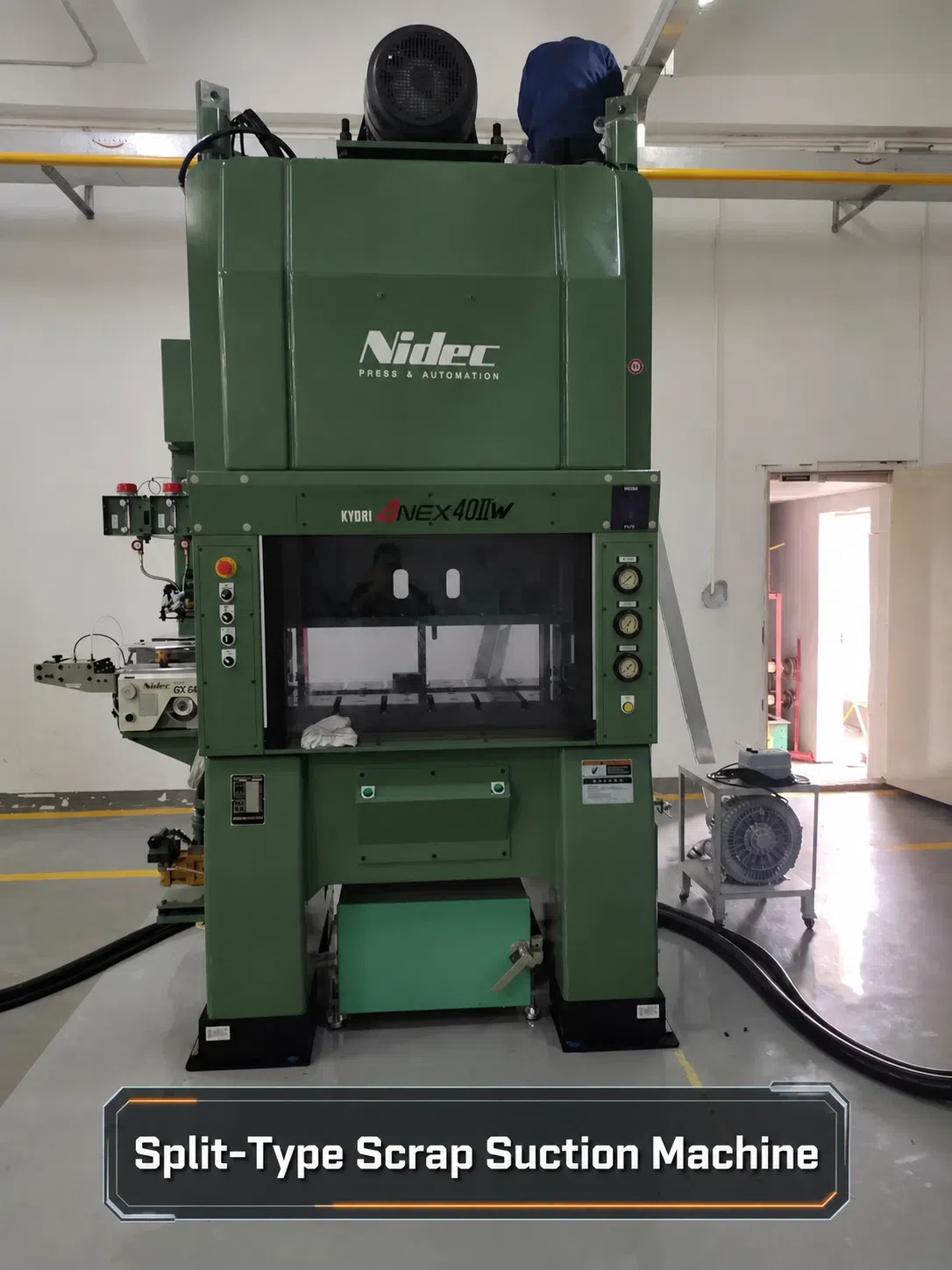

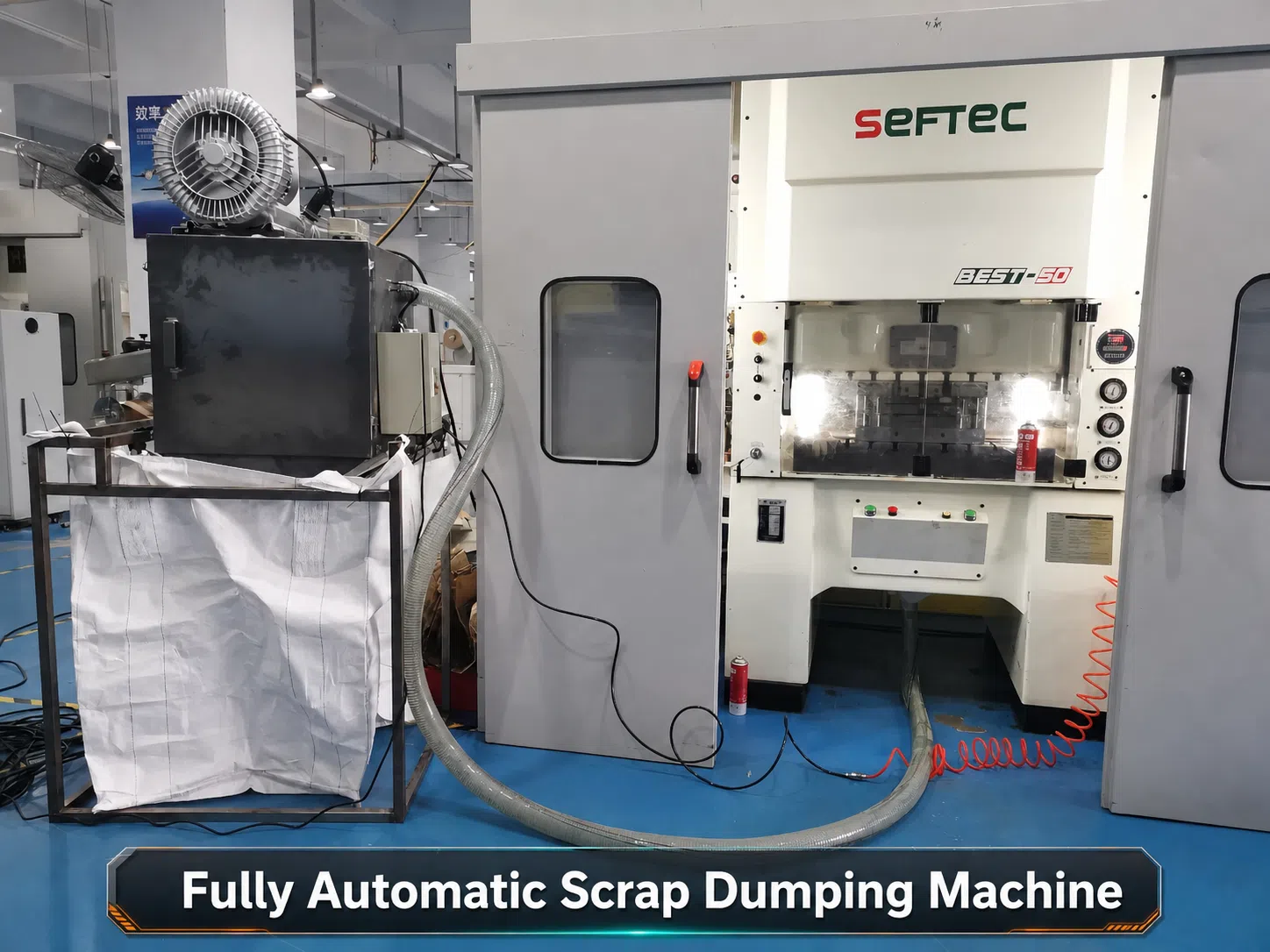

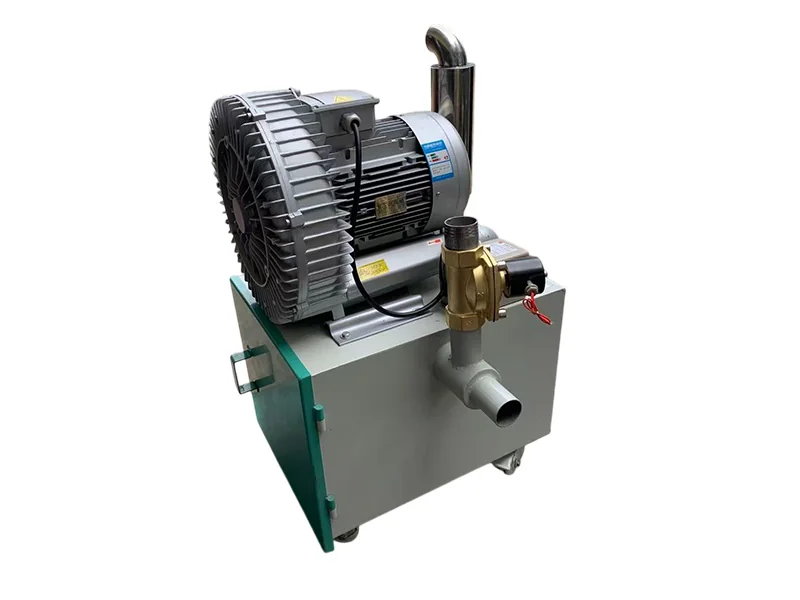

Компактная, раздельная или встроенная
Положение ёмкости и воздуходувки меняет маршрут рукава
Сравнивайте не только занимаемую площадь: нужны проход, доступ к штампу, возможность опорожнить ёмкость и обслужить двигатель без демонтажа соседних узлов.
Сохраните проход и избегайте тесных поворотов рукава.
До фиксации проверьте высоту, радиус поворота и сервисный доступ.
Решение подходит, если остаётся доступ для опорожнения и обслуживания.
Объём, высота и требуемая логика определяются отдельным проектом.

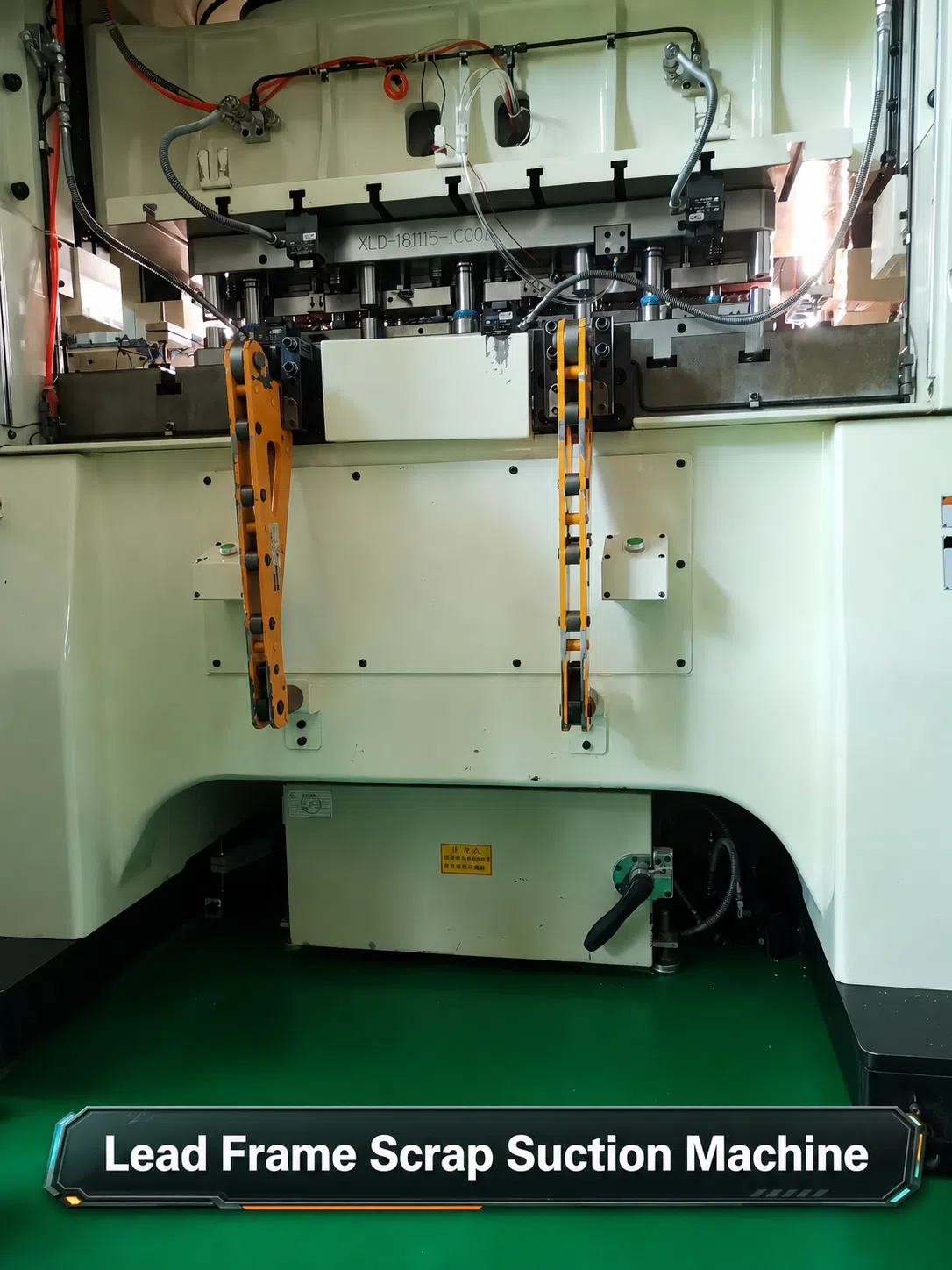

Примеры с разными условиями
Материал и состояние отхода задают границы применения
Примеры показывают задачи, а не универсальную совместимость. Для частиц, горячего материала, искр, масла или охлаждающей жидкости нужна отдельная оценка процесса и безопасности.
Сообщите геометрию, массу, количество за ход и склонность к зацеплению.

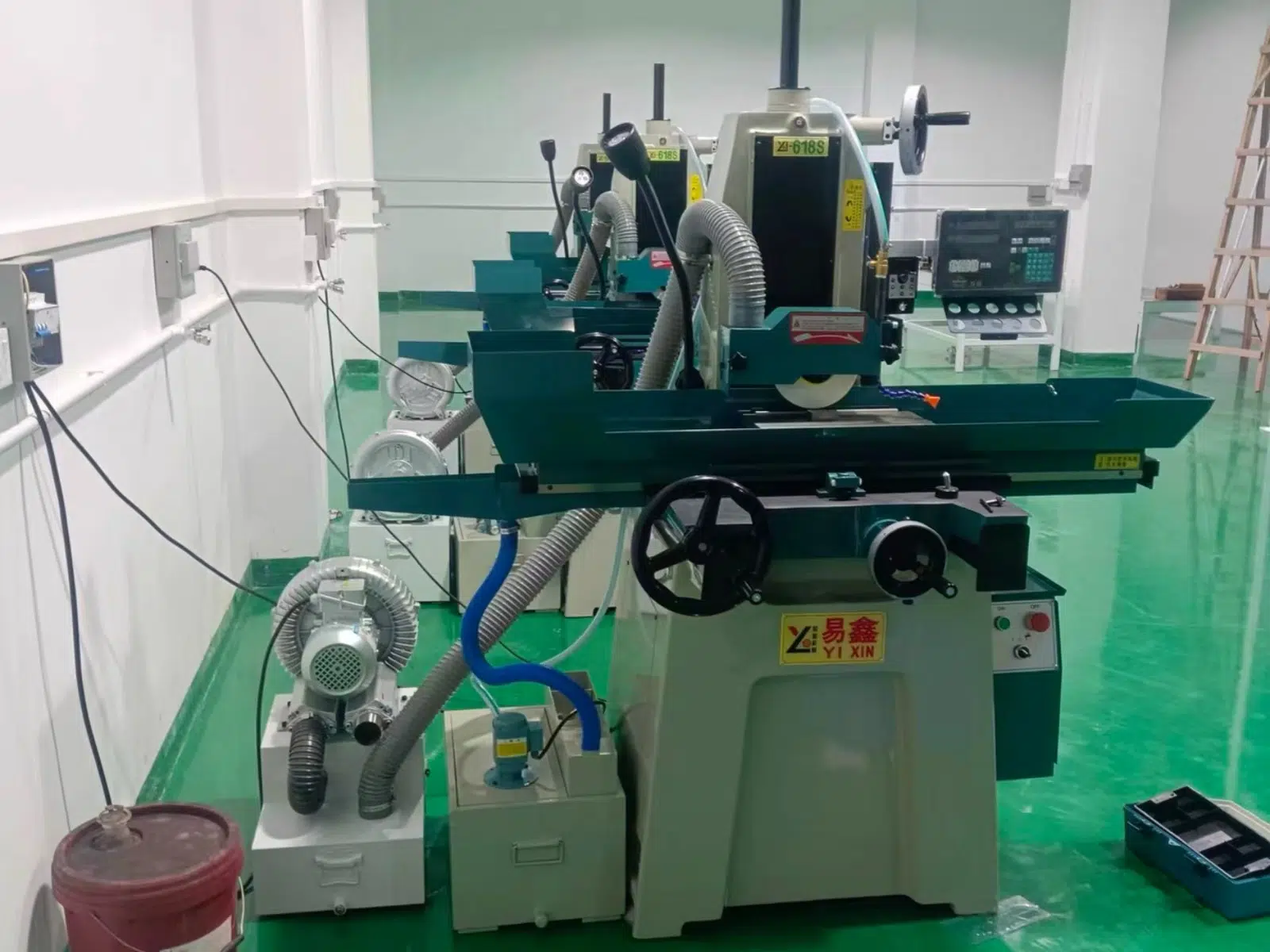

Материал, температура, размер и риск пыли или искр проверяются до применения.

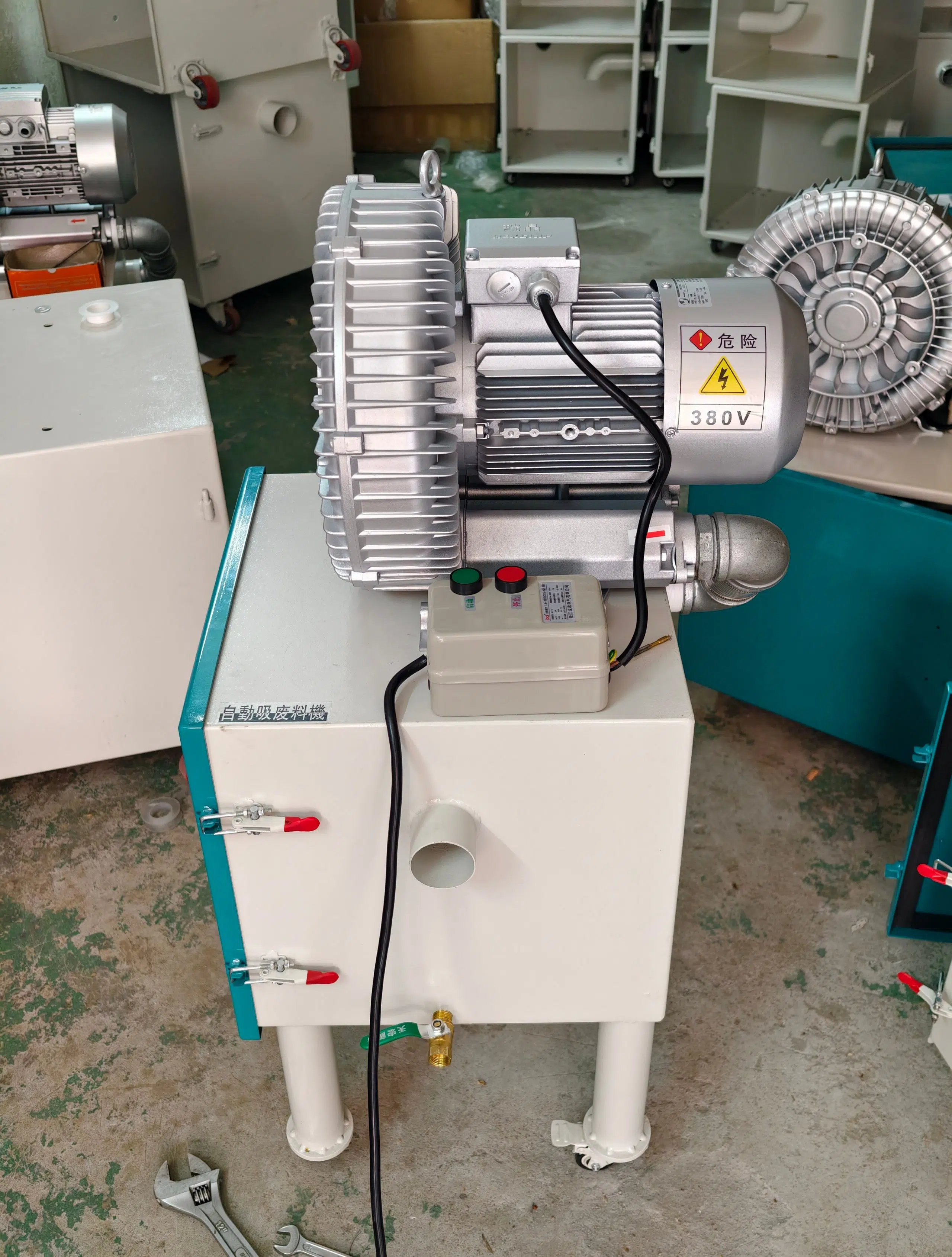

Укажите жидкость, концентрацию, объём, фильтрацию, слив и способ очистки.
Нужны длина, повороты, герметичность и расход отхода по каждой точке.
Стандартная серия XF
Сравните мощность, ёмкость и питание шести моделей
Все шесть моделей имеют вход 60 мм и частоту вращения воздуходувки 2 890 об/мин. С XF-7.5P используется более крупная сборная ёмкость.
Единицы
| Модель | Мощность | Сборная ёмкость | Питание | Вход | Воздуходувка |
|---|---|---|---|---|---|
| XF-2P | 1,5 кВт | 450 × 450 × 420 мм | 220 или 380 В AC | 60 мм | 2 890 об/мин |
| XF-3P | 2,2 кВт | 450 × 450 × 420 мм | 220 или 380 В AC | 60 мм | 2 890 об/мин |

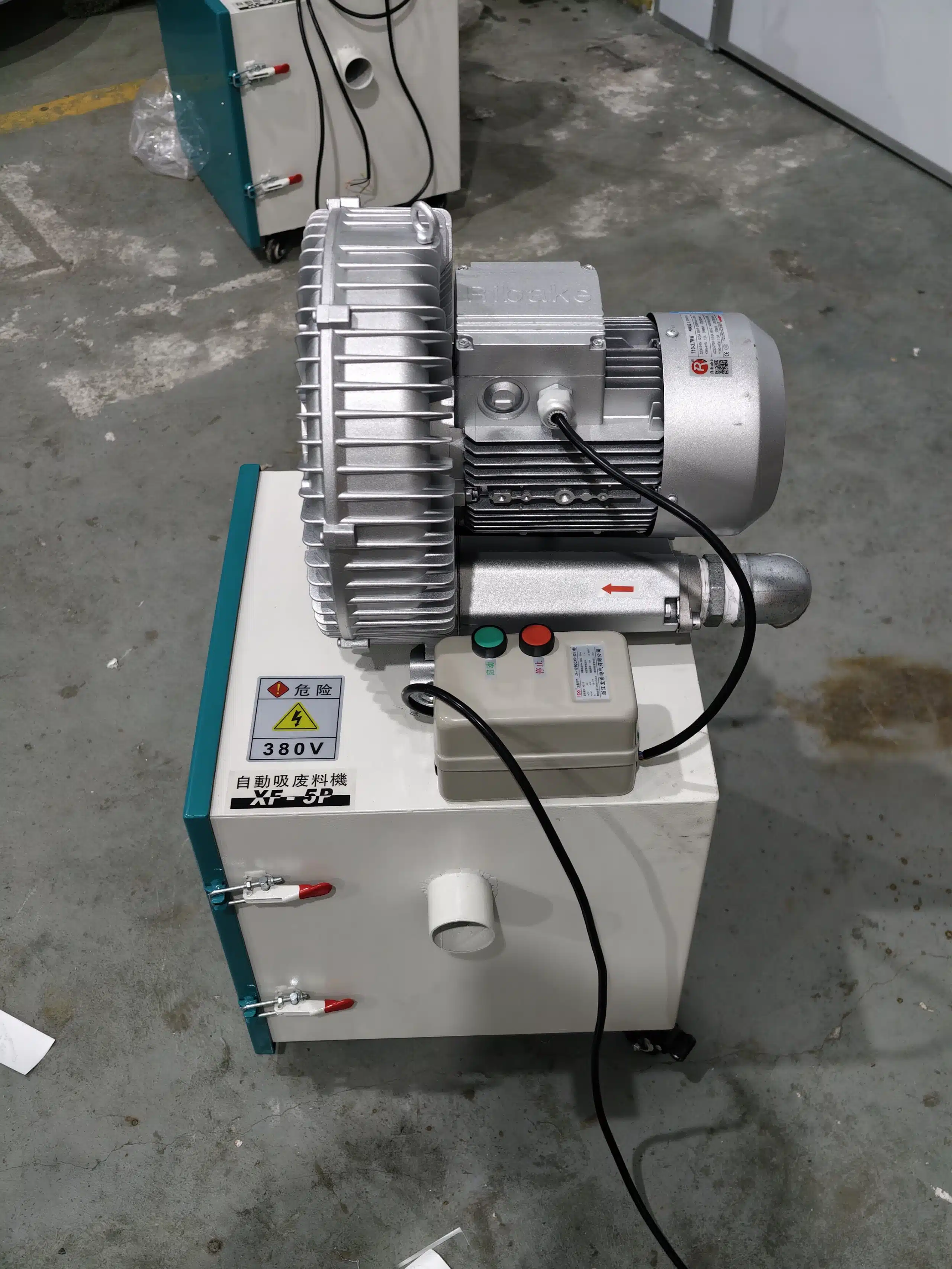

| XF-5P | 3,7 кВт | 450 × 450 × 420 мм | 380 В AC | 60 мм | 2 890 об/мин |
| XF-6P | 4,0 кВт | 450 × 450 × 420 мм | 380 В AC | 60 мм | 2 890 об/мин |

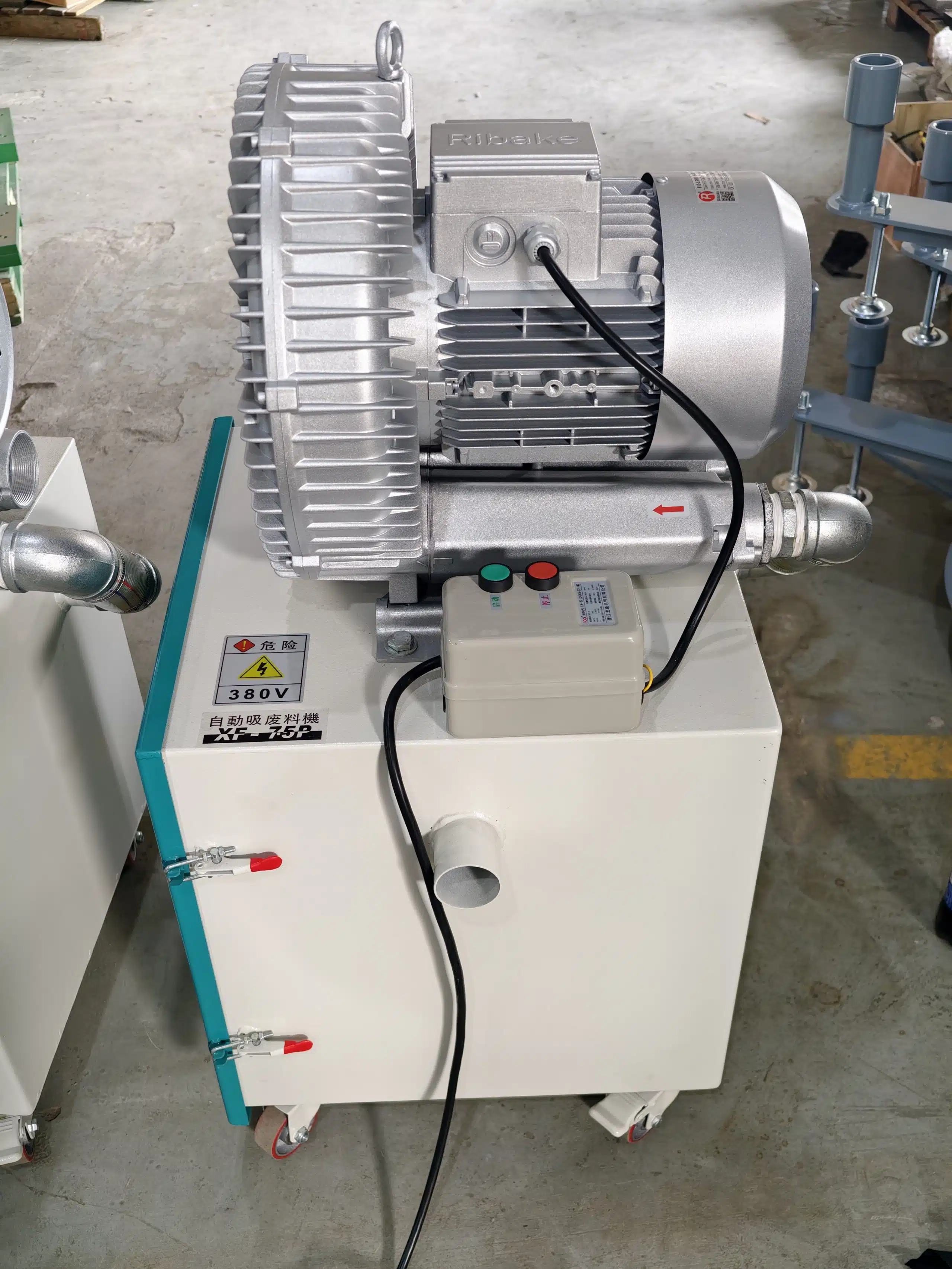

| XF-7.5P | 5,5 кВт | 550 × 550 × 550 мм | 380 В AC | 60 мм | 2 890 об/мин |

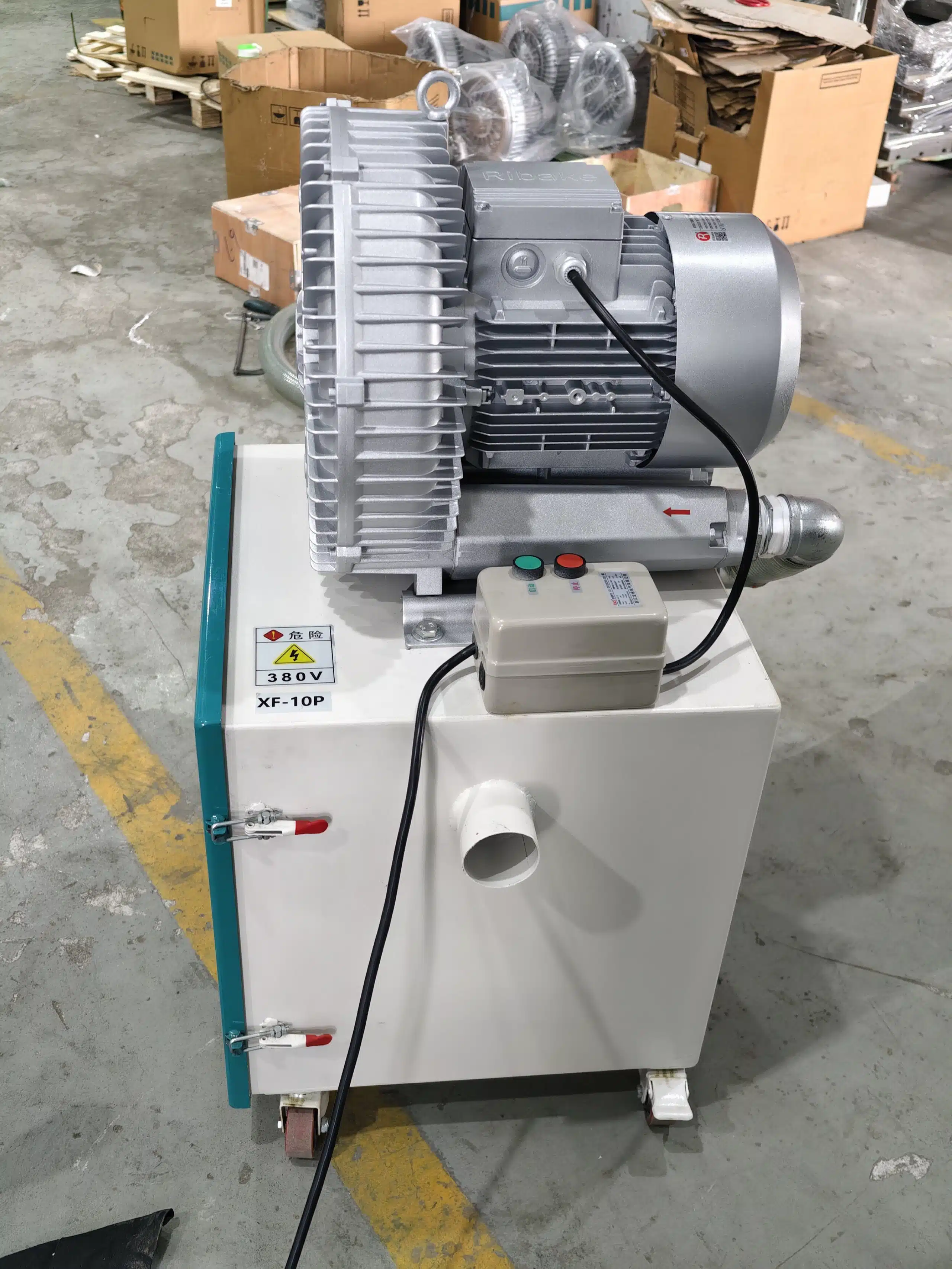

| XF-10P | 7,5 кВт | 550 × 550 × 550 мм | 380 В AC | 60 мм | 2 890 об/мин |
До выбора модели: подтвердите напряжение, число фаз и частоту сети. Большая мощность не компенсирует неудачную точку забора, лишние повороты или утечки.
Стандартная выгрузка или глушитель
Сравните конфигурацию выпуска и занимаемое пространство

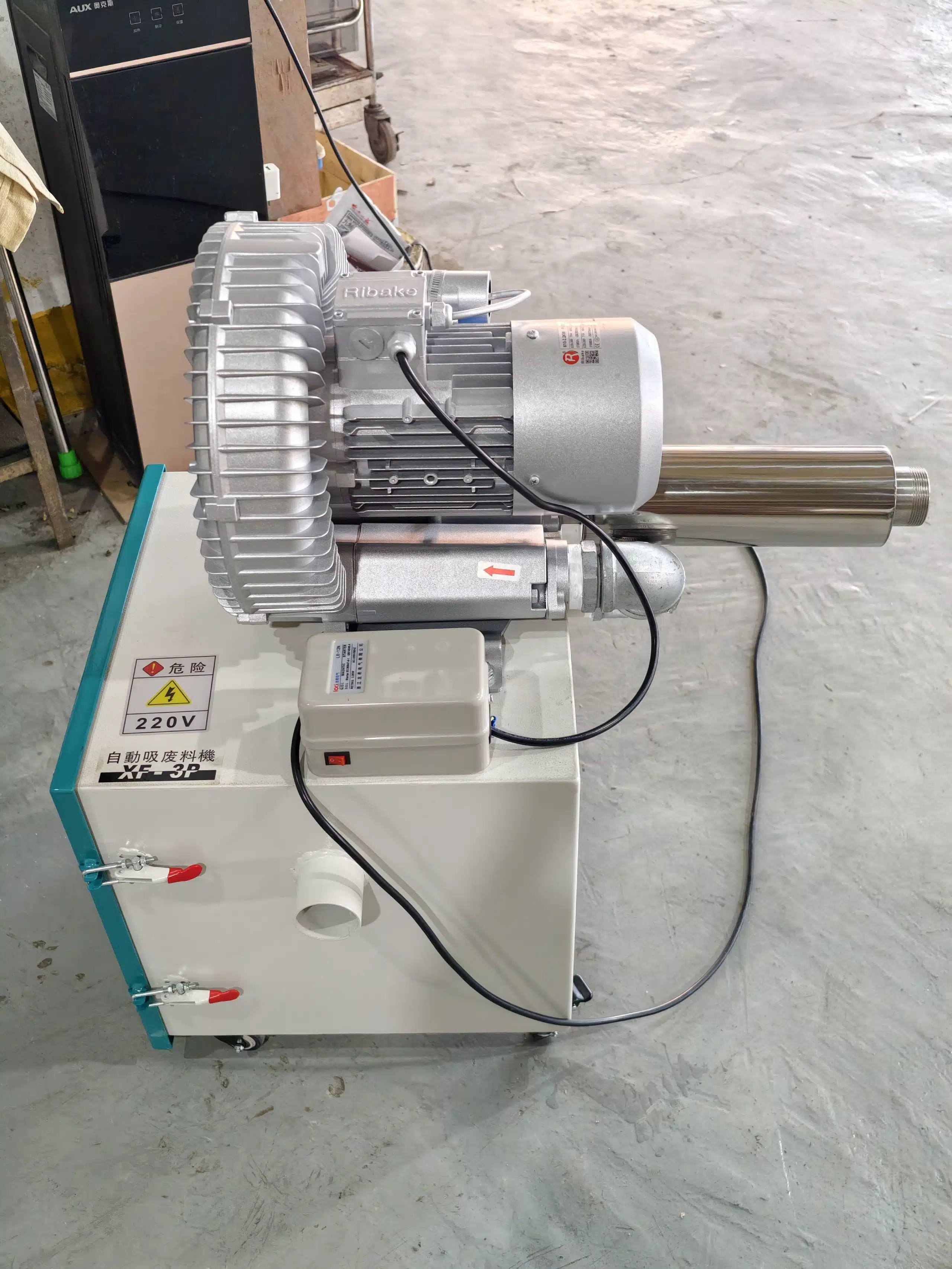

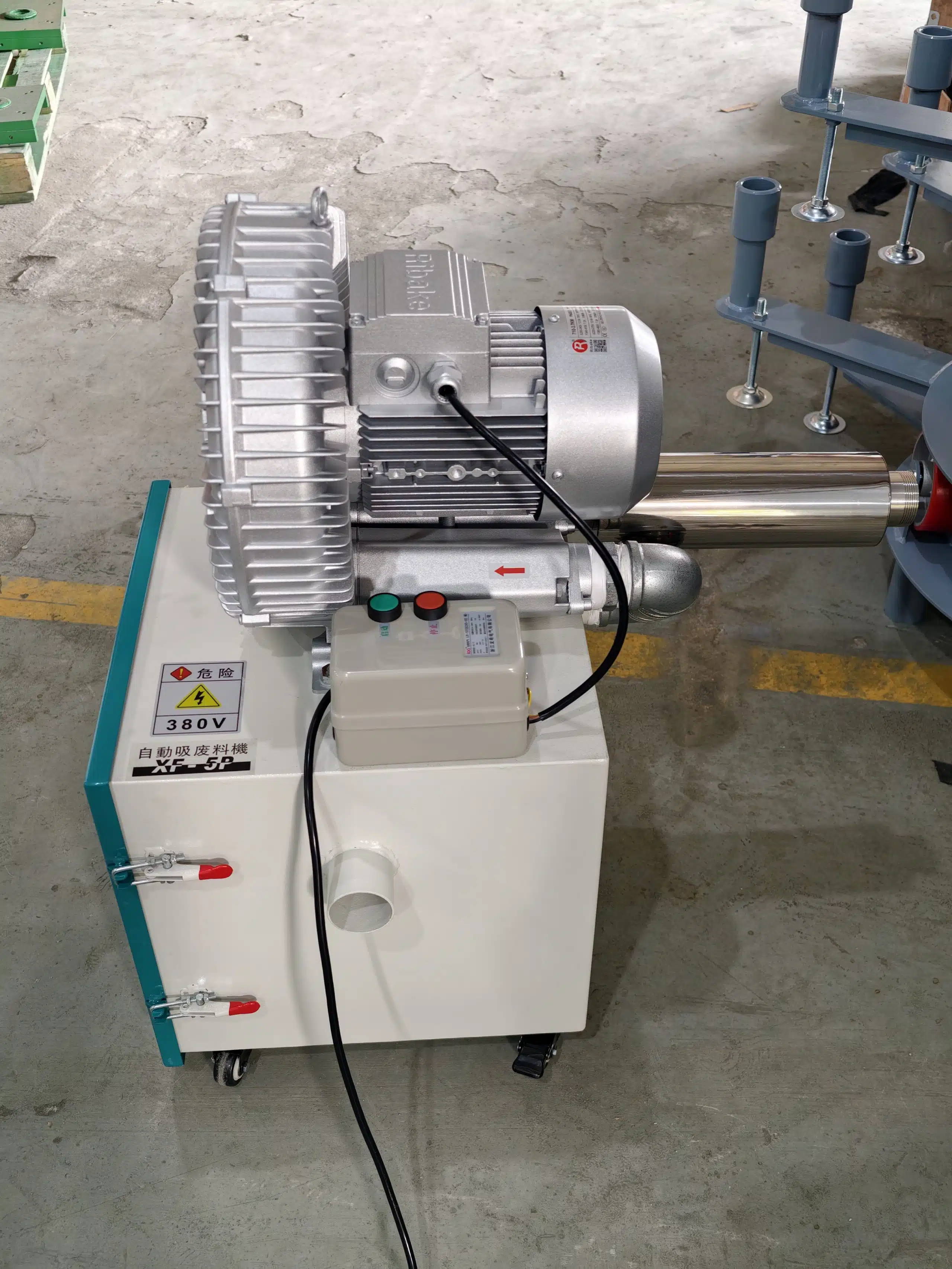

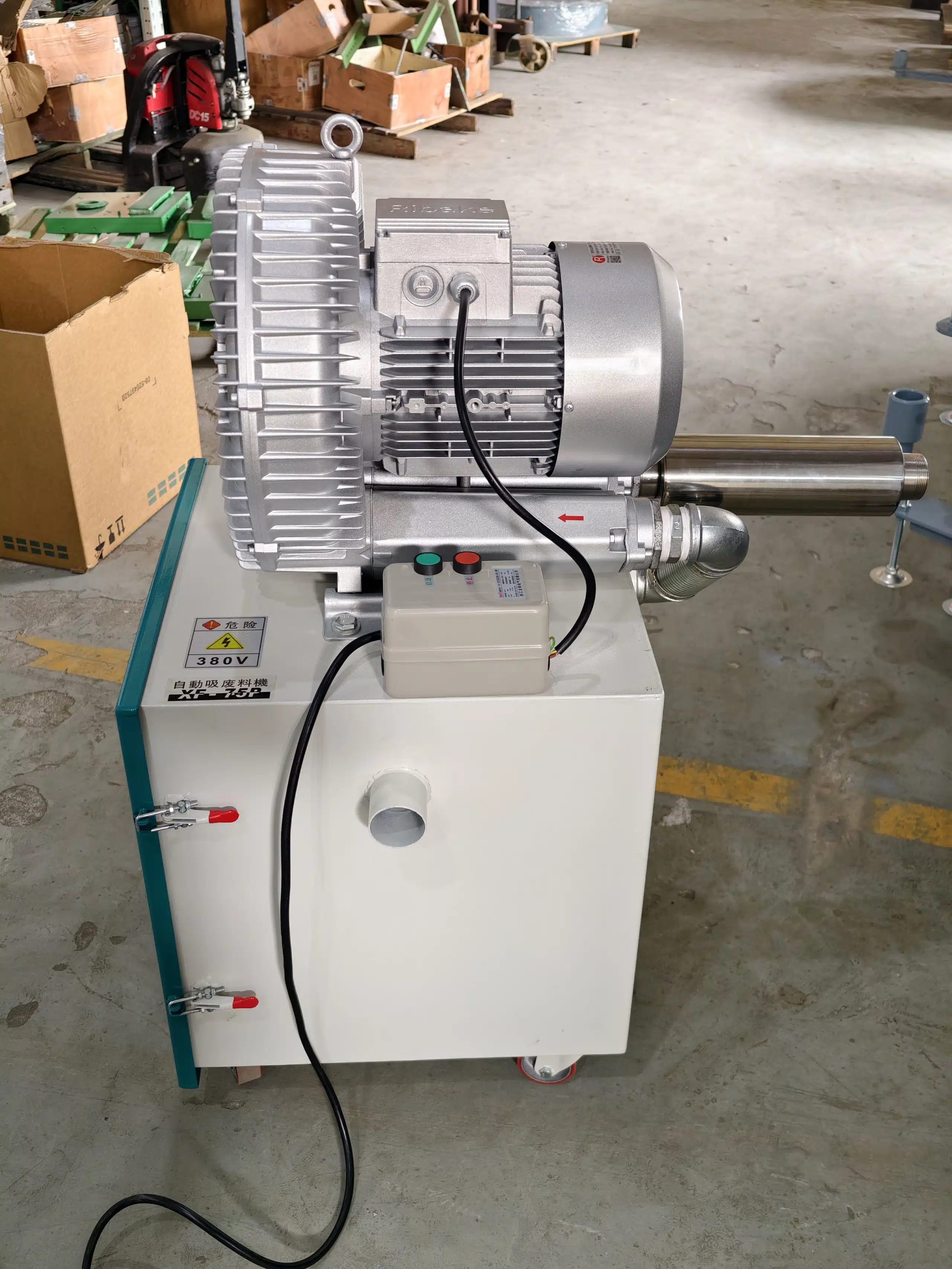

Цилиндрический глушитель предлагается как опция. Если проект задаёт предельный шум, сообщите место и условия измерения; числовое снижение шума не предполагается заранее.
Две конфигурации выпуска

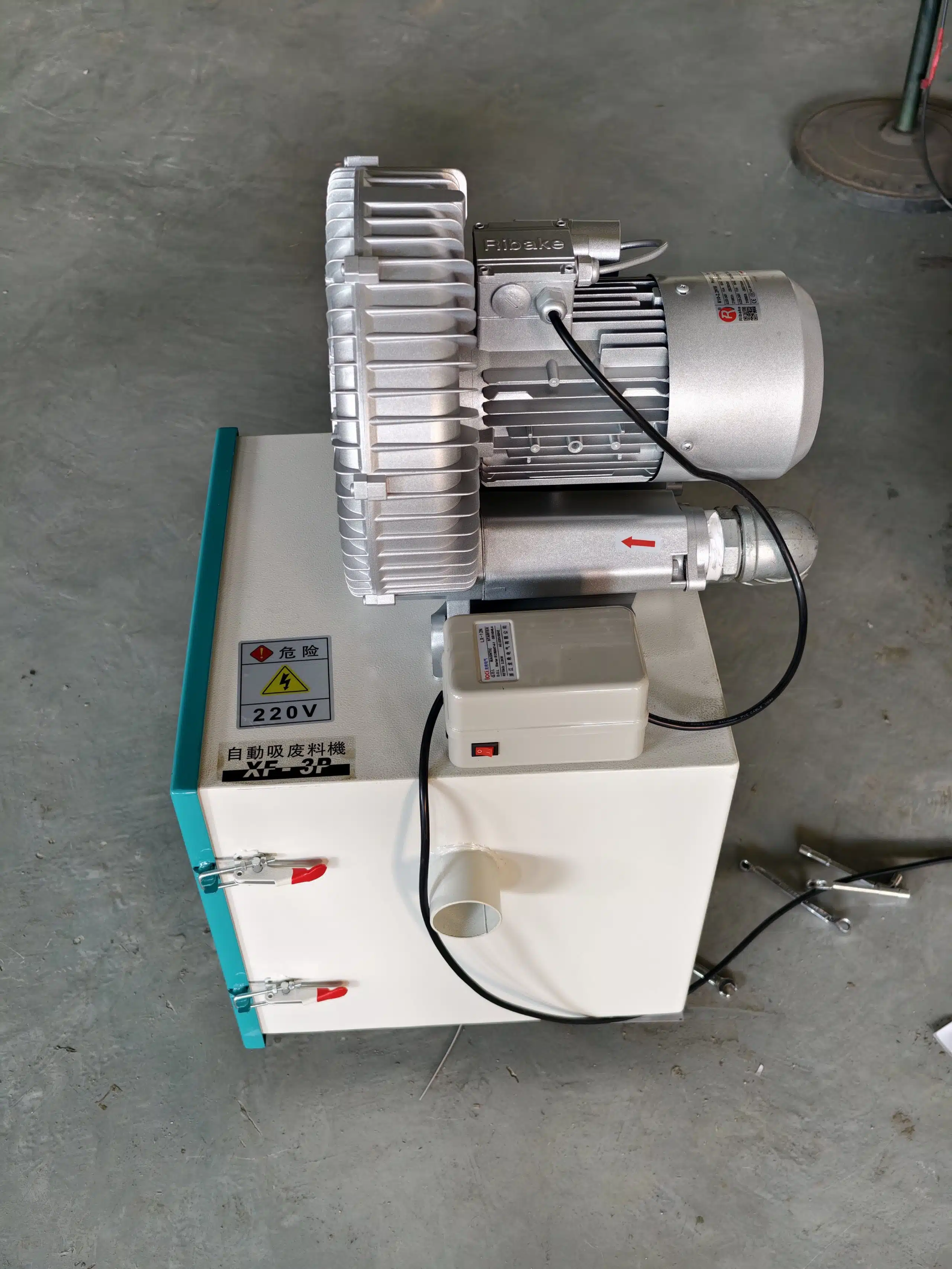

Стандарт и глушитель

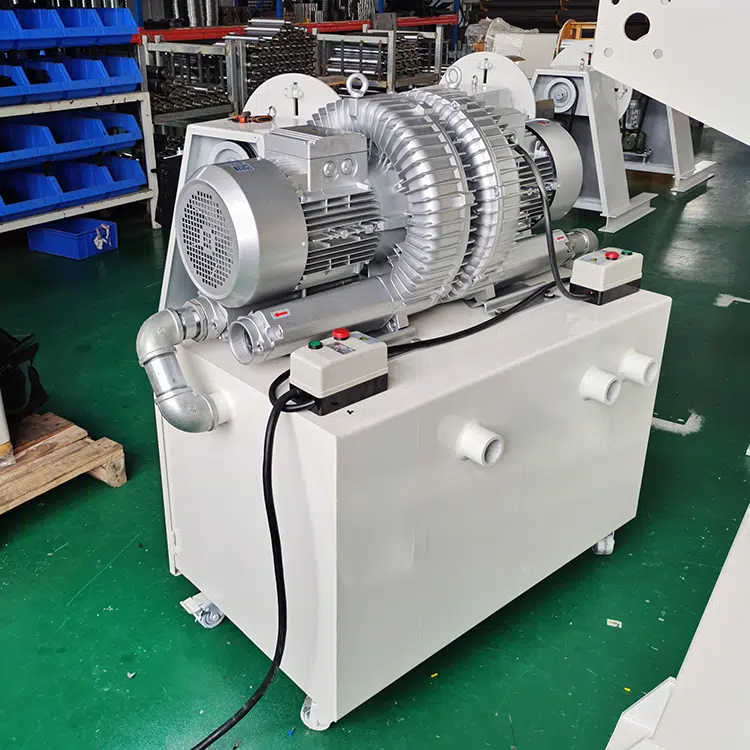

Крупная ёмкость и два выпуска
Старшая стандартная модель
Конфигурация вне стандартной серии
Управление, контроль и доступ
Опции выбирают вместе с логикой работы и обслуживанием

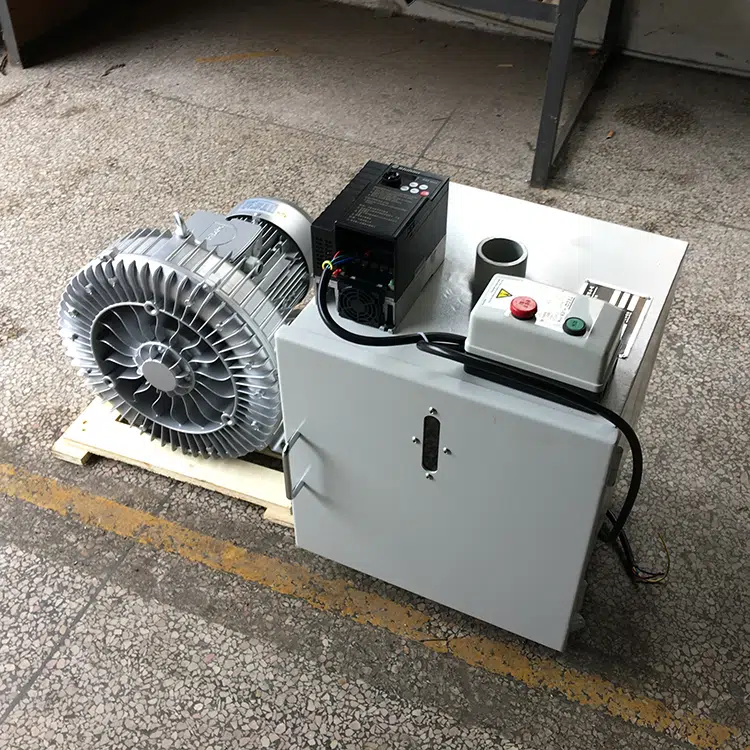

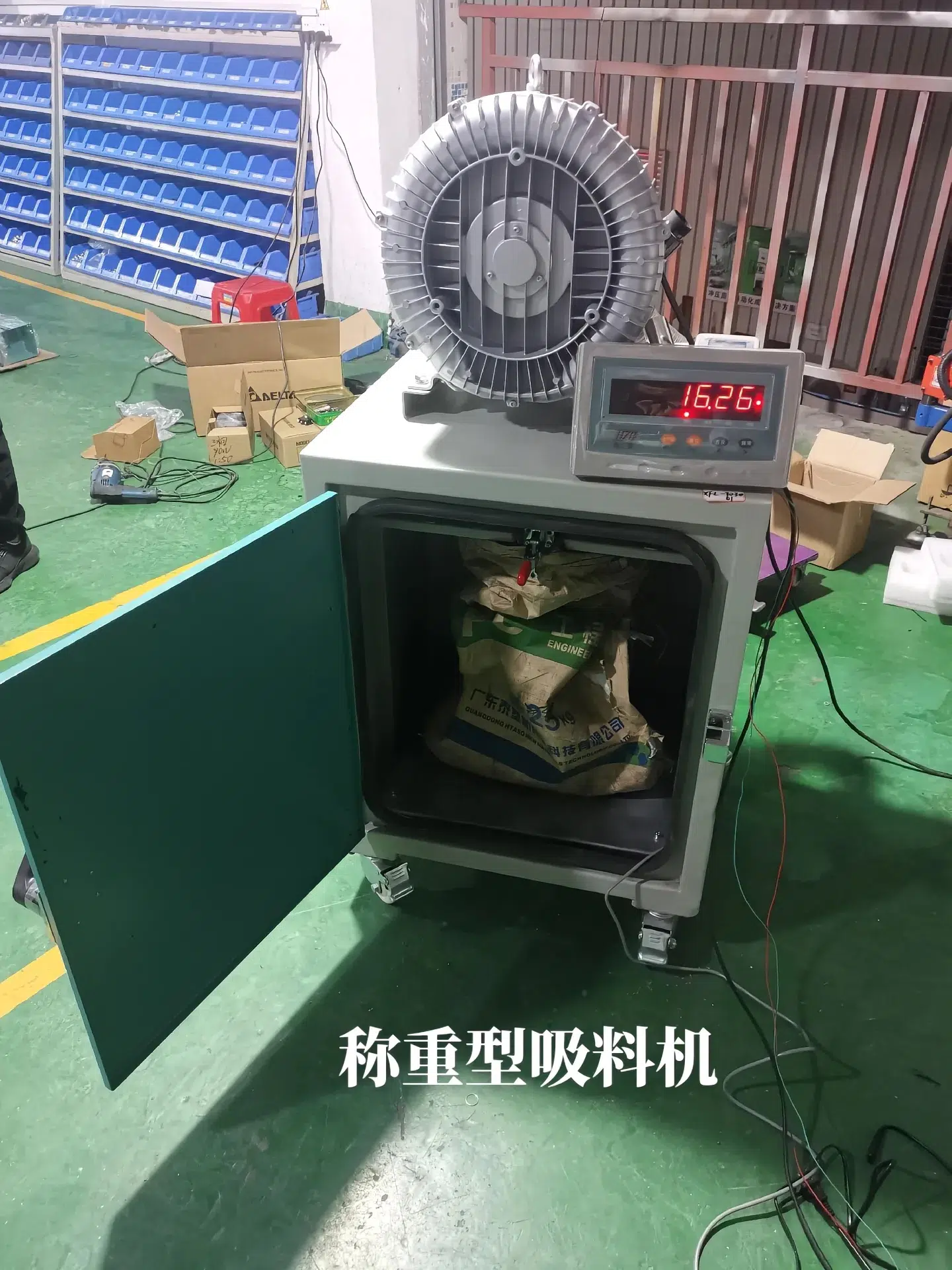

Частотный привод и взвешивание рассчитываются отдельно. В любом варианте оставьте место, чтобы открыть крышку, вынуть ящик и очистить внутренний маршрут после безопасной остановки.
Укажите питание, сигналы, требуемый диапазон и логику управления.
Нужны целевая масса, способ выгрузки, тип индикатора и автоматизация.
Доступ определяется выбранной моделью и компоновкой участка.

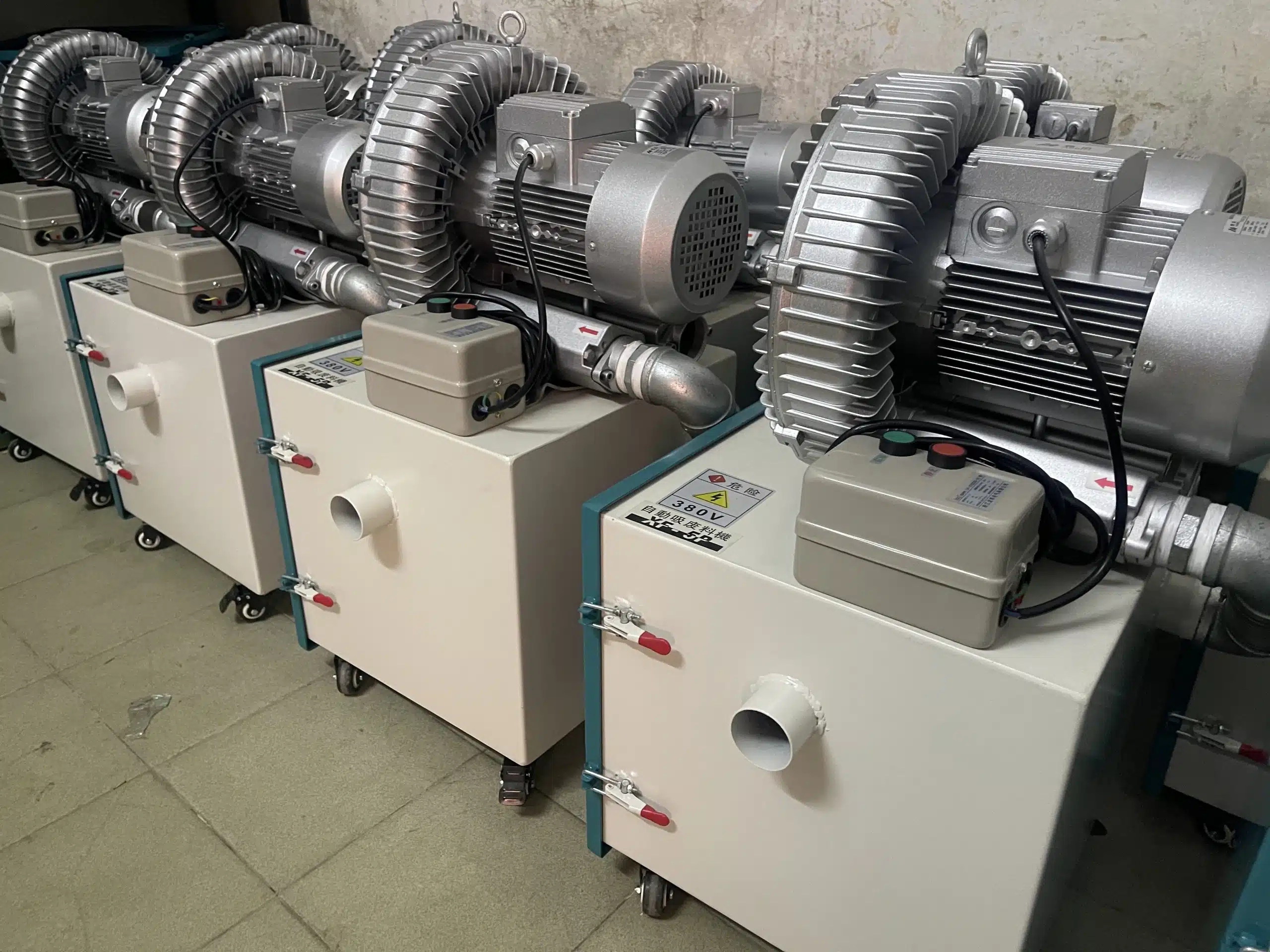

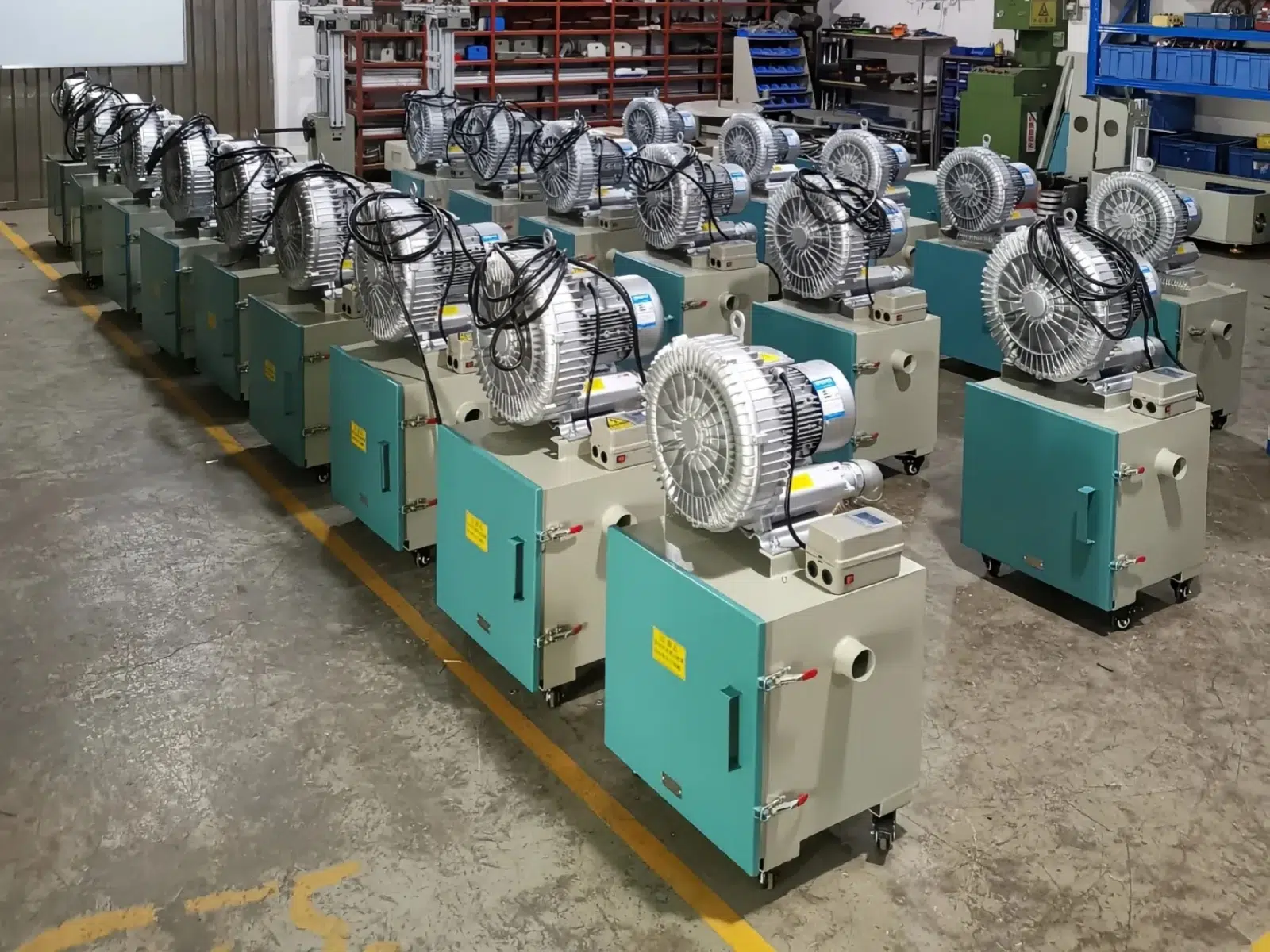

Производство HENLI
Один тип задачи, разные проектные конфигурации
При запросе зафиксируйте модель, питание, выбранные опции, расположение узлов и требуемый объём инспекции. Наличие и срок сообщаются для конкретного заказа.
- Стандартная модель или проектная конфигурация
- Напряжение, фазы и частота
- Глушитель, управление, взвешивание или особая выгрузка
- Компоновка и доступ для обслуживания

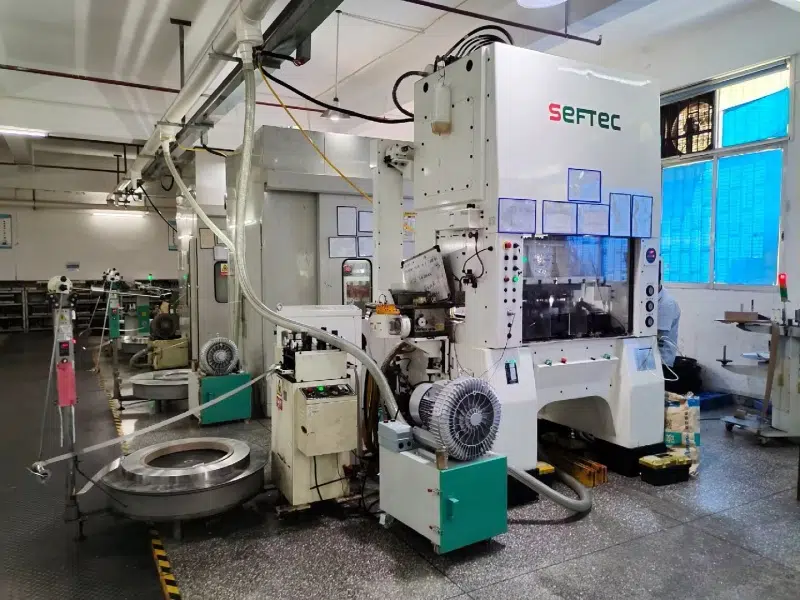

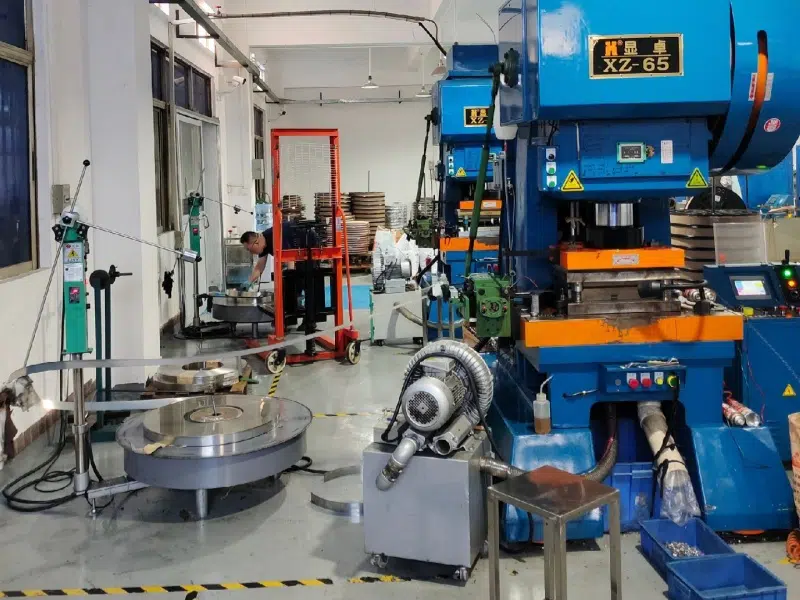

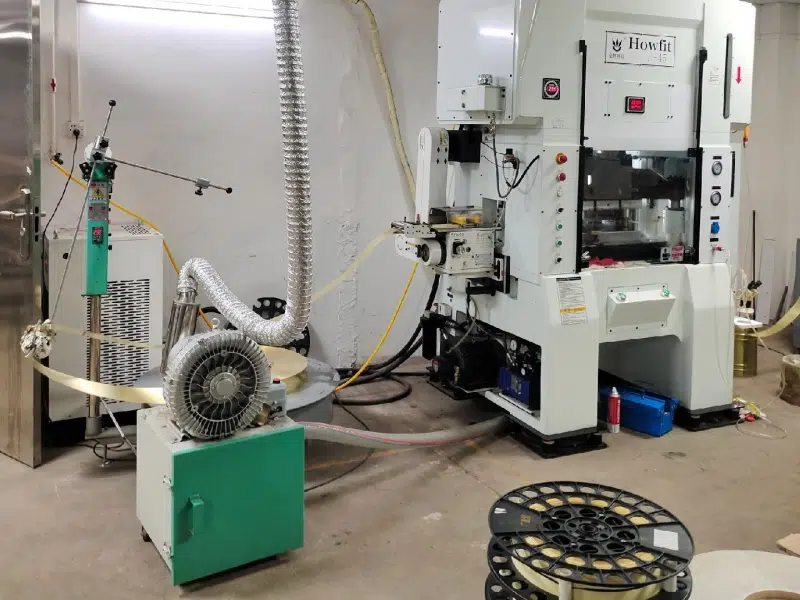

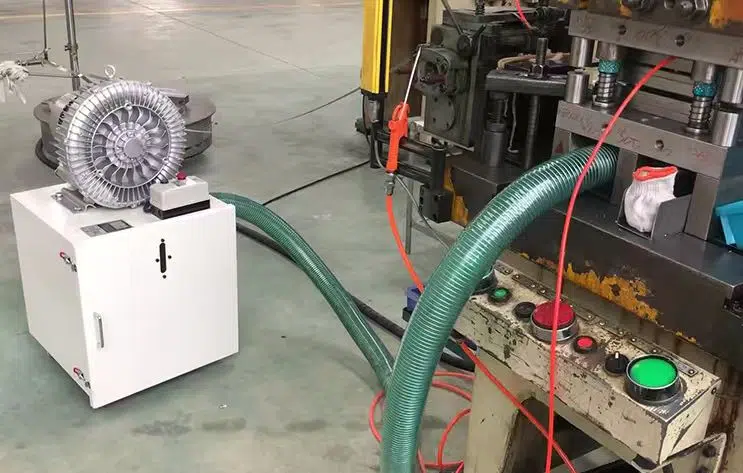

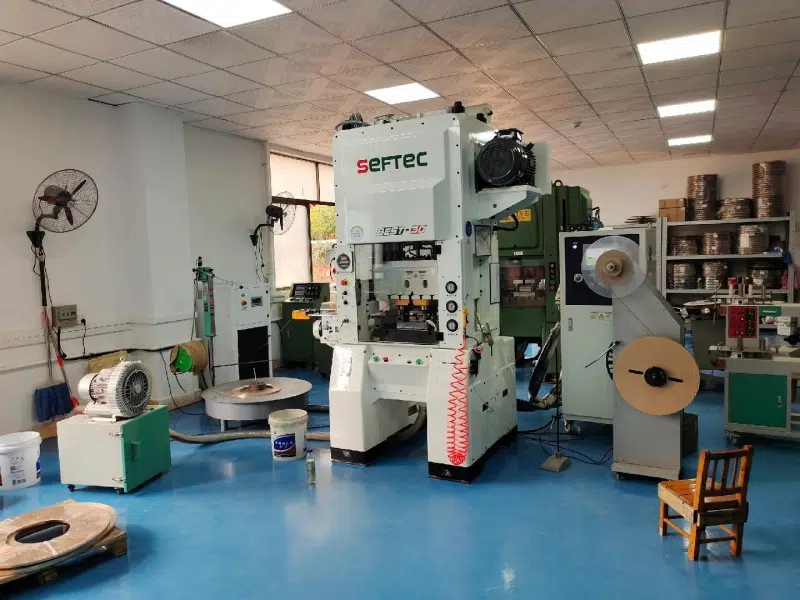

Установка вокруг пресса
Покажите точку выхода, весь рукав и доступ к ёмкости
На одном плане отметьте штамп, точку забора, рукав, воздуходувку, ёмкость, шкаф, проходы и место опорожнения. Это позволяет оценить реальный маршрут, а не только расстояние по прямой.
Покажите направление падения и доступ к креплению воронки.
Проверьте проходы, шкафы, рулоны и доступ к выгрузке.
Сообщите высоту, длину и расположение каждого изгиба.
Видео помогает увидеть направление, накопление и доступ для очистки.
Демонстрация рядом с прессом
Посмотрите точку забора, маршрут рукава и сбор отхода
Видео показывает один вариант установки. Для подбора отправьте собственное видео выхода штампа и добавьте размерный ориентир.
- 01Сравните размер отхода с входом.
- 02Проследите длину и повороты рукава.
- 03Найдите доступ для опорожнения и очистки.
Продолжительность: около 1 мин 6 с
Минимум для первой рекомендации
Передайте отход, производство, маршрут и условия площадки
Не нужно самостоятельно рассчитывать параметры аспирации. Фото с масштабом, видео выхода и восемь групп данных дают HENLI основу для первой проверки.
- 01
Материал
Тип, толщина, температура и состояние поверхности.
- 02
Форма отхода
Размер, масса одной части, склонность к зацеплению или слипанию.
- 03
Количество
За один ход, в минуту и часы работы в сутки.
- 04
Выход штампа
Положение, направление падения и способ крепления точки забора.
- 05
Маршрут
Длина, высота, повороты, число точек и схема участка.
- 06
Электропитание
Напряжение, число фаз, частота и доступные сигналы.
- 07
Опорожнение
Направление, доступ, целевой контейнер и частота обслуживания.
- 08
Опции
Глушитель, регулирование, взвешивание или проектная выгрузка.
На форме нет загрузки файлов. После первого контакта передайте фото, видео или план ответным письмом либо через WhatsApp.
Перед предложением
Отход, рукав, питание и опции
Какие отходы может удалять установка XF?
Серия XF предназначена для небольших отделённых обрезков, выбитых деталей, стружки и частиц, которые могут пройти через вход 60 мм. Для подбора укажите материал, форму, размер, массу одной части, количество в минуту и наличие масла или охлаждающей жидкости.
Заменяет ли XF устройство резки отходов SKH?
Нет. XF перемещает уже отделённые небольшие отходы. Непрерывный скелет или длинную полосу сначала нужно разрезать устройством SKH либо собрать подходящим намотчиком, если материал требуется сохранить в рулоне.
Можно ли увеличить стандартную длину рукава 3 м?
Увеличение длины рассматривается по проекту. Дополнительная длина, повороты, утечки и несколько точек забора меняют работу системы, поэтому передайте фактический маршрут, высоту и схему или видео участка.
Достаточно ли выбрать модель только по мощности воздуходувки?
Нет. Мощность помогает сравнить модели, но выбор также зависит от формы и массы отхода, количества в минуту, длины и поворотов рукава, герметичности, числа точек и способа опорожнения ёмкости.
Какое питание предусмотрено для моделей XF?
XF-2P и XF-3P указаны для 220 или 380 В AC. XF-5P, XF-6P, XF-7.5P и XF-10P указаны для 380 В AC. При запросе обязательно сообщите доступное напряжение, число фаз и частоту.
Входят ли глушитель, частотный привод и специальная воронка в стандарт?
Глушитель, частотное регулирование, раздельная компоновка и воронка под конкретный выход определяются выбранной конфигурацией и предложением. Если есть требование по шуму, укажите точку и условия измерения.
Технический запрос XF
Отправьте данные отхода и реальный маршрут
HENLI сопоставит шесть стандартных моделей, проверит компоновку и уточнит, какие элементы должны войти в предложение.
- Материал, форма, размер и масса отхода
- Количество за ход и в минуту
- Фото или видео выхода штампа
- Длина, высота, повороты и число точек
- Напряжение, фазы и частота
- Способ опорожнения и доступ для очистки
- Предпочтительная модель и опции, если уже выбраны
