Сердечники трансформаторов и двигателей · тонкая полоса · скоростная штамповка

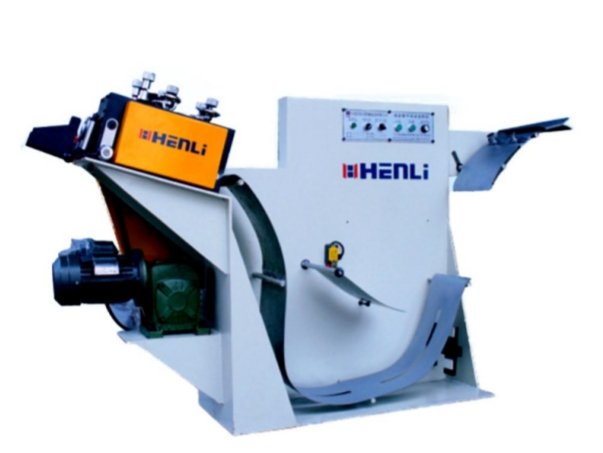

Высокоскоростная правильная машина U-типа для полосы 0,1–1,0 мм
Корректирует плоскостность и поддерживает управляемый запас перед податчиком или прессом, не заставляя подающее устройство преодолевать инерцию рулона.
- Толщина
- 0,1–1,0 мм
- Ширина
- до 400 мм
- Скорость
- 45 м/мин
- Ролики
- 15 · Ø32 мм
- Модели
- JMU-200 / 300 / 400
Первая проверка
Выбирайте U-тип, когда плоскостность определяет стабильность входа в штамп
JMU работает до точной подачи: уменьшает волнистость или остаточную кривизну, создаёт запас и отдаёт полосу без прямого натяжения от рулона.
Тонкая полоса для ламелей и деталей со стабильным входом
- Материал находится в диапазоне 0,1–1,0 мм и до 400 мм.
- EI/UI, листы сердечников трансформаторов, детали сердечников двигателей, пластины реакторов или вырубка из тонкой полосы.
- Плоскостность, стабильность петли и повторяемость входа влияют на укладку или подачу.
- Ячейка согласует непрерывную правку с прерывистой подачей или штамповкой.
Основная задача не связана с правкой и управляемым запасом
- Если нужна только программируемая длина подачи, сначала сравните сервоподатчик NC.
- Для материала вне диапазона JMU передайте прочность, ширину, толщину и цель по плоскостности.
- Если нужен больший запас петли, сравните другую геометрию на том же плане.
- Подтвердите модель после проверки следующего оборудования, шага, скорости пресса и сервисного пространства.

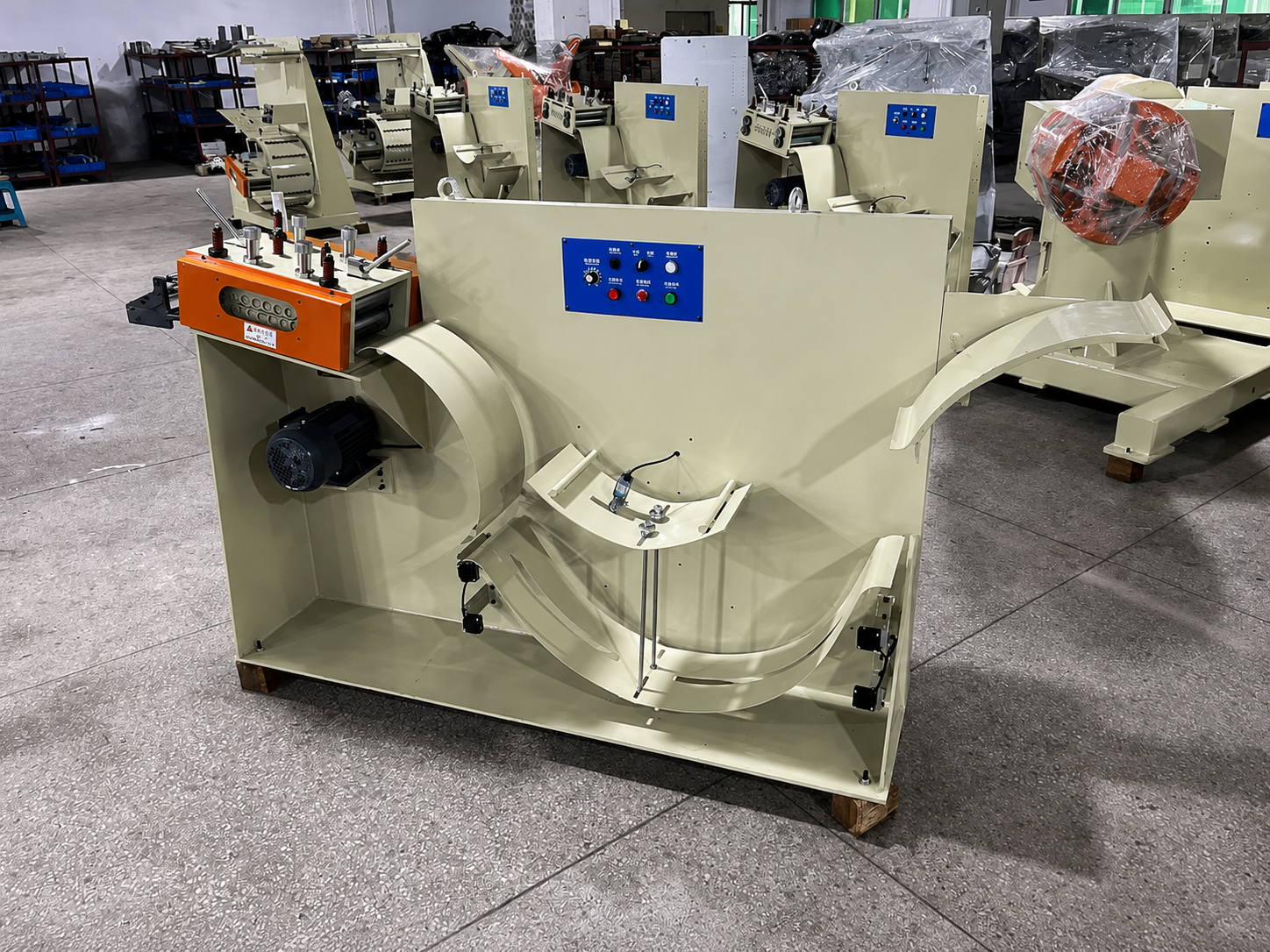

Запас и синхронизация
Полоса опускается, создаёт запас и поднимается к податчику
Фотоэлектрические датчики контролируют высоту петли. В зависимости от потребности податчика или пресса система регулирует скорость, останавливает или снова запускает правильную машину.
- 01
ПравкаРолики уменьшают волнистость и остаточную кривизну.
- 02
ОпусканиеПолоса входит в канал, не вытягивая рулон.
- 03
КонтрольДатчики следят за доступной высотой.
- 04
ВыходПодача следует за потребностью следующего устройства.
Фотоэлектрические датчики
высоты запаса
Схема объясняет функцию. Окончательную геометрию подтверждают по материалу, высоте линии, податчику и плану цеха.

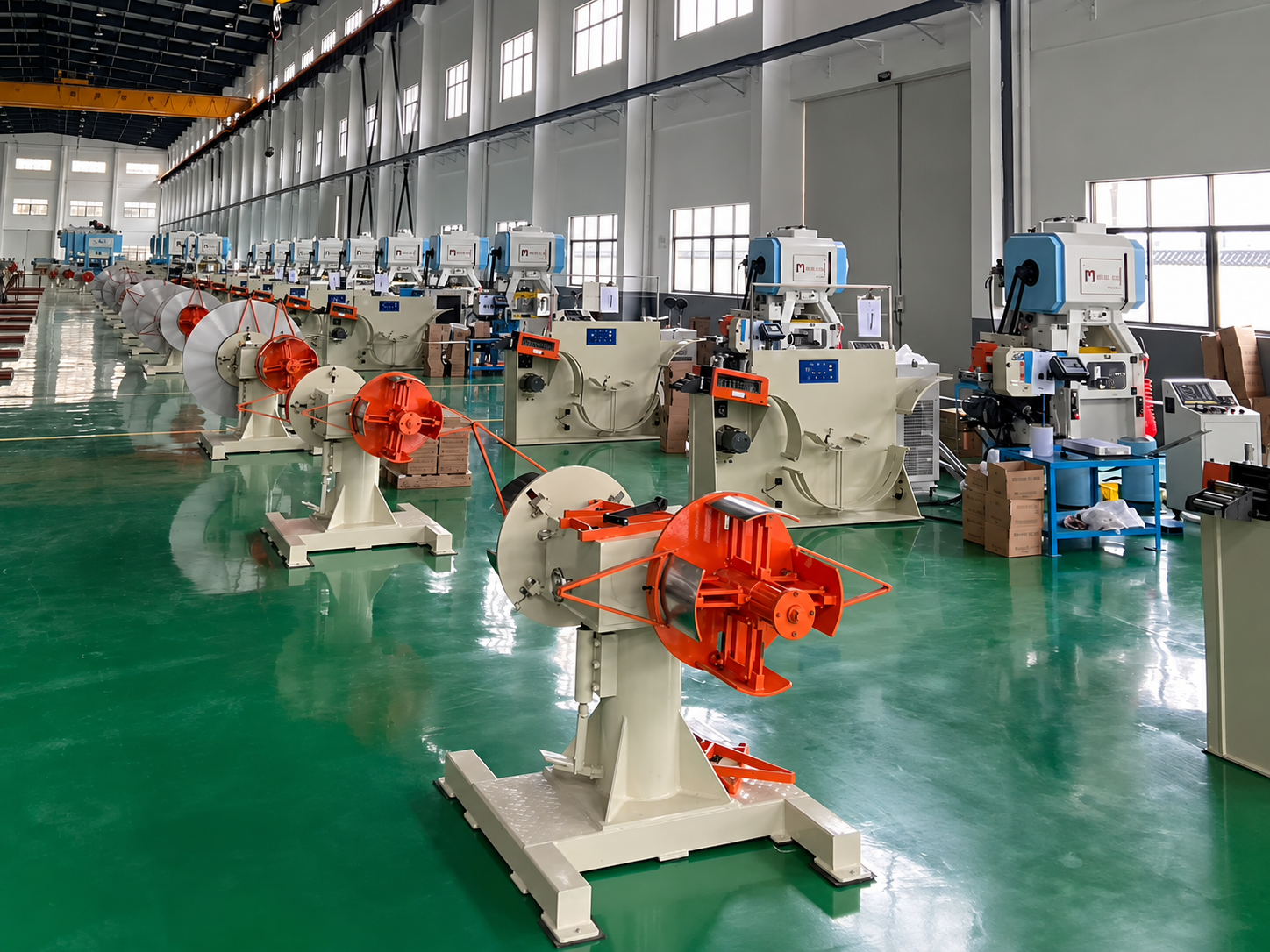

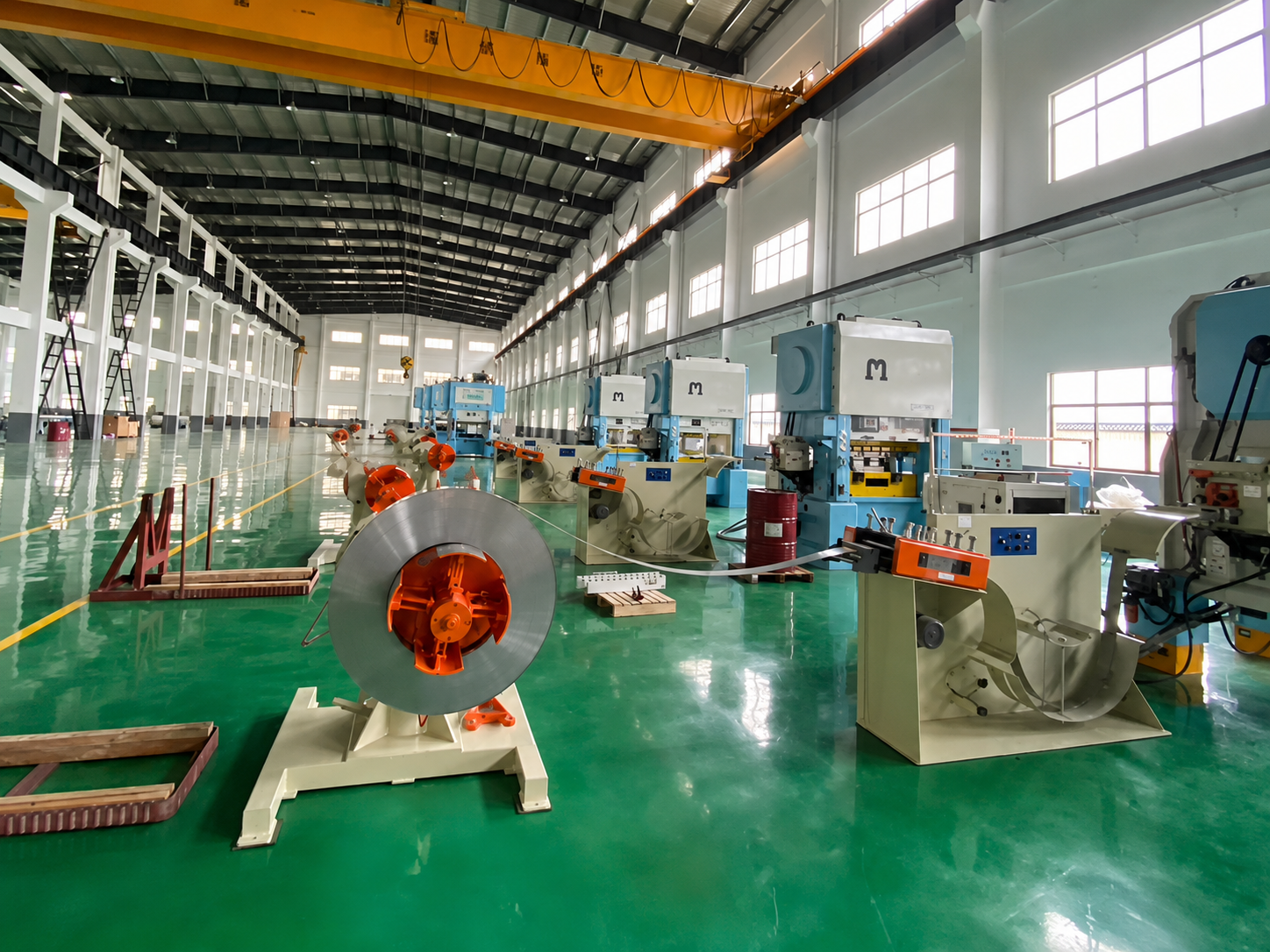

Роль каждого устройства
Размотать, выправить, проконтролировать петлю, задать шаг и отштамповать
JMU U-типа не заменяет податчик. Её задача — отдавать ровную доступную полосу; податчик задаёт шаг, а пресс выполняет цикл.
- 01
РазматывательОтдаёт полосу и обеспечивает смену рулона.
- 02
JMU U-типаПравит и формирует управляемый запас.
- 03
ДатчикиКонтролируют доступный запас.
- 04
ПодатчикЗадаёт шаг к штампу.
- 05
ПрессСинхронизирует подачу, освобождение и штамповку.
Оцените двухголовочный разматыватель
Он оправдан, когда требуемая непрерывность компенсирует подготовку и соединение или смену рулонов.
Подтвердите податчик
Шестерёнчатый податчик задаёт шаг; JMU сохраняет полосу ровной и доступной до штампа.
Правка и управление
Пятнадцать роликов, регулируемый вход и вертикальная настройка в четырёх точках
JMU сочетает два тянущих ролика с регулируемым давлением, семь верхних и восемь нижних правильных роликов. Четыре точки вертикальной регулировки позволяют корректировать состояние полосы при наладке.
- Правильные ролики
- 15 · Ø32 мм
- Расположение
- 7 верхних / 8 нижних
- Вход
- 2 ролика · регулируемое давление
- Регулировка
- 4 точки · вертикальная
- Опорная скорость
- 45 м/мин
- Синхронизация
- Фотоэлектрические датчики и частотное регулирование
Стандартная таблица JMU
Ширина задаёт первичный выбор; полоса, штамп и линия его подтверждают
Сравните номинальные параметры и передайте реальные данные, если материал, скорость или плоскостность близки к пределу.
| Параметр | JMU-200 | JMU-300 | JMU-400 |
|---|---|---|---|
| Ширина материала | 0–200 мм | 0–300 мм | 0–400 мм |
| Толщина | 0,1–1,0 мм | 0,1–1,0 мм | 0,1–1,0 мм |
| Скорость подачи | 45 м/мин | 45 м/мин | 45 м/мин |
| Тянущие ролики | 2, регулируемое давление | 2, регулируемое давление | 2, регулируемое давление |
| Мощность двигателя | 1 HP | 1 HP | 2 HP |
| Правильные ролики | Ø32 мм · 7 верхних / 8 нижних | Ø32 мм · 7 верхних / 8 нижних | Ø32 мм · 7 верхних / 8 нижних |
| Метод регулировки | 4 точки, вертикальная | 4 точки, вертикальная | 4 точки, вертикальная |
Также подтвердите материал, прочность, рулон, плоскостность, шаг, SPM, следующий податчик, направление потока, высоту выхода и пространство цеха.
До согласования плана
Оставьте доступ для материала, датчиков, очистки и обслуживания
Ориентация JMU зависит от входа рулона и следующего оборудования. Передайте реальную компоновку для подтверждения проходов, шкафов, высоты и направления выхода.
Поток
До размещения органов управления задайте движение слева направо или справа налево.
Обслуживание
Сохраните доступ к головке, петле, датчикам и шкафу.
Интерфейс
Подтвердите высоту, сигналы, следующий податчик, пресс и безопасность ячейки.
Выберите U-тип
Для EI/UI, сердечников, пластин реакторов и вырубки из тонкой полосы, когда ключевыми являются плоскостность и управляемый запас.
Сравните S-тип
Если проект требует большего накопления, сравните на одинаковых материале, шаге, SPM, податчике и плане. Не переносите параметры между сериями.
Сначала проверьте податчик
Когда высокоточная правка не нужна, исходным вариантом может быть сервоподатчик NC или другое компактное решение.

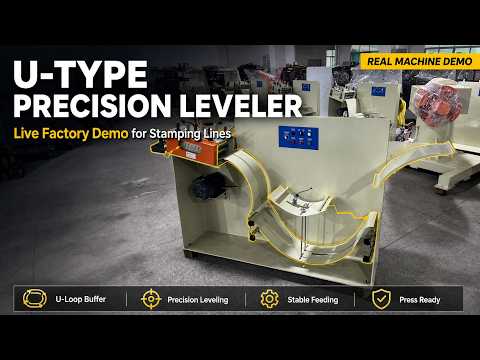

Работа и заводское испытание
Посмотрите поведение петли до фиксации монтажного пространства
Видео помогает оценить траекторию полосы, реакцию узла и доступ вокруг оборудования. Окончательный выбор подтверждается по данным вашей линии.
Расчёт по данным процесса
Передайте полосу, рулон, штамп, следующее оборудование и план
Для рекомендации JMU-200, JMU-300, JMU-400 или проектной конфигурации HENLI рассматривает всю линию.
- Материал: тип, марка, прочность, покрытие, толщина и ширина.
- Рулон: масса, внутренний и наружный диаметры.
- Деталь: EI/UI, сердечник трансформатора, двигателя, реактора или другая деталь.
- Производство: плоскостность, шаг, SPM, скорость, штамп и следующий податчик.
- Цех: пресс, направление потока, высота, место, напряжение и страна.
Номинальный диапазон: 0,1–1,0 мм · до 400 мм · 45 м/мин
Вопросы по выбору
Подтвердите процесс до фиксации модели
Если полоса или скорость близки к пределу, приложите образец, фотографию дефекта плоскостности и план линии.
Для каких процессов применяют правильную машину U-типа?
Она правит тонкую полосу и формирует U-образный запас перед подачей, штамповкой, резкой или вырубкой. Типичные применения — ламели EI/UI, сердечники трансформаторов и детали сердечников электродвигателей в диапазоне толщины 0,1–1,0 мм.
Какую функцию выполняет U-образная петля?
Она разделяет непрерывную правку и прерывистую подачу пресса. Фотоэлектрические датчики контролируют высоту полосы, позволяя системе уменьшать скорость, останавливать или снова запускать правильную машину по потребности следующего оборудования.
Когда следует сравнить геометрию S-типа?
U-тип выбирают, когда приоритетны плоскостность тонкой полосы и контролируемый запас в компактной ячейке. Если процесс требует большего запаса петли, сравните S-геометрию на одинаковых материале, шаге, скорости пресса и плане цеха.
Можно ли использовать двухголовочный разматыватель?
Да. Интеграция с двухголовочным разматывателем возможна, когда частота смены рулона и требуемая непрерывность оправдывают такую конфигурацию. Подтвердите массу, диаметры, ширину, направление размотки и способ соединения или смены полосы.
Можно ли установить JMU перед шестерёнчатым податчиком?
Да. В совместимых высокоскоростных применениях с коротким шагом U-образная машина подготавливает полосу, а шестерёнчатый податчик задаёт шаг к штампу. Окончательный выбор зависит от шага, SPM, освобождения и синхронизации пресса.
Какие данные нужны для выбора JMU-200, JMU-300 или JMU-400?
Передайте материал, толщину, ширину, данные рулона, требуемую плоскостность, шаг, скорость пресса, штамп, следующий податчик, направление потока и план цеха. Ширина задаёт первичный выбор, остальные данные подтверждают линию.
